Впускная система двигателя

Левый воздух

Это выражение используют водители, обнаружив, что во впускную систему попал «посторонний» воздух. Проник этот «непрошенный гость» через микротрещины прокладок впускного коллектора, дроссельной заслонки, уплотнителей форсунок.

Отсюда вывод – впускной тракт разгерметизирован. В камеру сгорания попадает «левый» воздух. Это приводит к обеднению топливной смеси, неправильному ее образованию. Как результат – запуск двигателя с перебоями, трудности в разгоне, плохое развитие мощности, стук клапанов. Наблюдаются и другие неприятные моменты – плохое торможение, большой расход топлива. В завершение этой картины, еще и все загрязнения из воздушной массы поступают в камеру сгорания помимо фильтра.

Выпускная и впускная система в автомобиле — все что нужно знать

Системы впуска и выпуска служат для подвода свежего заряда (воздуха или горючей смеси) к цилиндрам двигателя и отвода из них выпускных газов. В двигателях с внешним смесеобразованием во впускной системе также происходит смесеобразование, так как процесс испарения жидкого топлива и смешения его паров с воздухом или смешения горючего газа с воздухом не успевает завершиться в карбюраторе или газовом смесителе.

Общим требованием, предъявляемым к системам впуска и выпуска, является по возможности их малое сопротивление и благоприятное протекание газодинамических явлений в них, что необходимо для уменьшения насосных потерь и увеличения наполнения цилиндра, а также более полного использования энергии выпускных газов в газовой турбине.

Впускная система состоит из воздухозаборников с фильтрами и глушителями шума, компрессоров для сжатия воздуха, охладителей воздуха, впускного трубопровода, или ресивера, и впускных органов.

Рекламные предложения на основе ваших интересов:

Компоновка и размеры трубопроводов зависят от типа, назначения и мощности двигателя внутреннего сгорания. Впускной трубопровод двигателя с внешним смесеобразованием делают литым из легких сплавов (обычно алюминиевых). На рис. 85 показан впускной трубопровод автомобильного двигателя. Сечение патрубков выбирают таким, чтобы сохранялась определенная скорость потока. Для улучшения испарения жидкого топлива смесь подогревают горячей водой, циркулирующей в полости. Если впускной и выпускной трубопроводы расположены с одной стороны двигателя, то подогрев смеси осуществляется от выпускного трубопровода. Для этого трубопроводы располагают по возможности ближе один к другому. Впускные трубопроводы дизелей выполняют аналогичным образом, только в этом случае не нужно подогревать воздух. В V-образных двигателях впускной трубопровод часто размещают в развале блока.

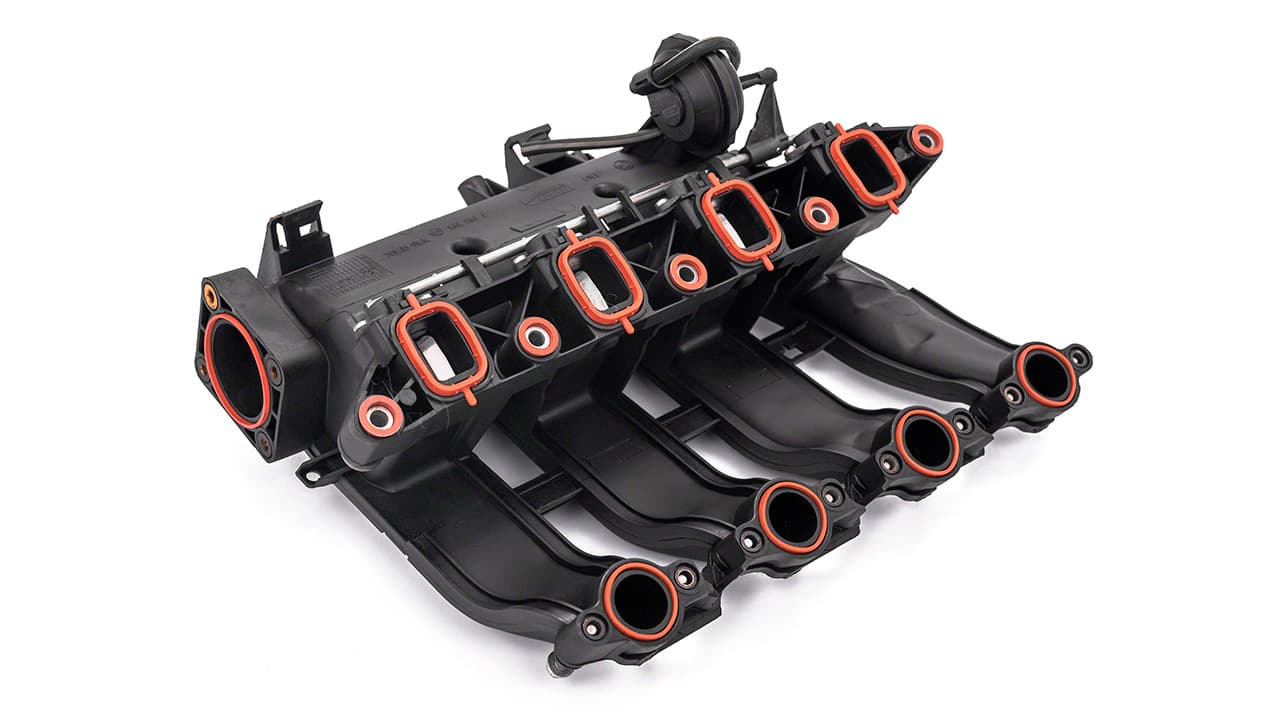

Как работает впускной коллектор

Часто впускной коллектор содержит дроссельную заслонку (клапан) и некоторые другие детали. Впускной коллектор состоит из ресивера (приточной камеры) и впускных труб (раннеров). В некоторых двигателях V6 и V8 впускной коллектор может быть выполнен из нескольких отдельных секций или частей.

Впускной воздух проходит через воздушный фильтр, впускной патрубок, затем через корпус дроссельной заслонки в камеру нагнетания — ресивер, затем через впускные трубы (раннеры) — в цилиндры.

Дроссельный клапан (заслонка) контролирует обороты двигателя, регулируя количество воздушного потока. В современных автомобилях обороты холостого хода также регулируются корпусом дроссельной заслонки — на холостом ходу заслонка открывается под очень небольшим углом.

Поскольку корпус дроссельной заслонки практически закрыт, когда двигатель работает на холостом ходу, во впускном коллекторе появляется вакуум. Если где-то в коллекторе будет утечка вакуума, двигатель будет работать неровно на холостом ходу. Многие проблемы впускного коллектора связаны с утечками вакуума.

Способы проверки

Для выяснения причины выполняется диагностика системы впуска. Даже при обычном осмотре можно выявить дефекты, если знать самые слабые места своего автомобиля. Визуально возможно определить неисправность, если чувствуется запах антифриза, на моторе и под машиной образуются подтеки, в масле появляется охлаждающая жидкость. Но некоторые типы поломок невозможно выявить при простом осмотре. Тут потребуется специальное оборудование и определенные навыки.

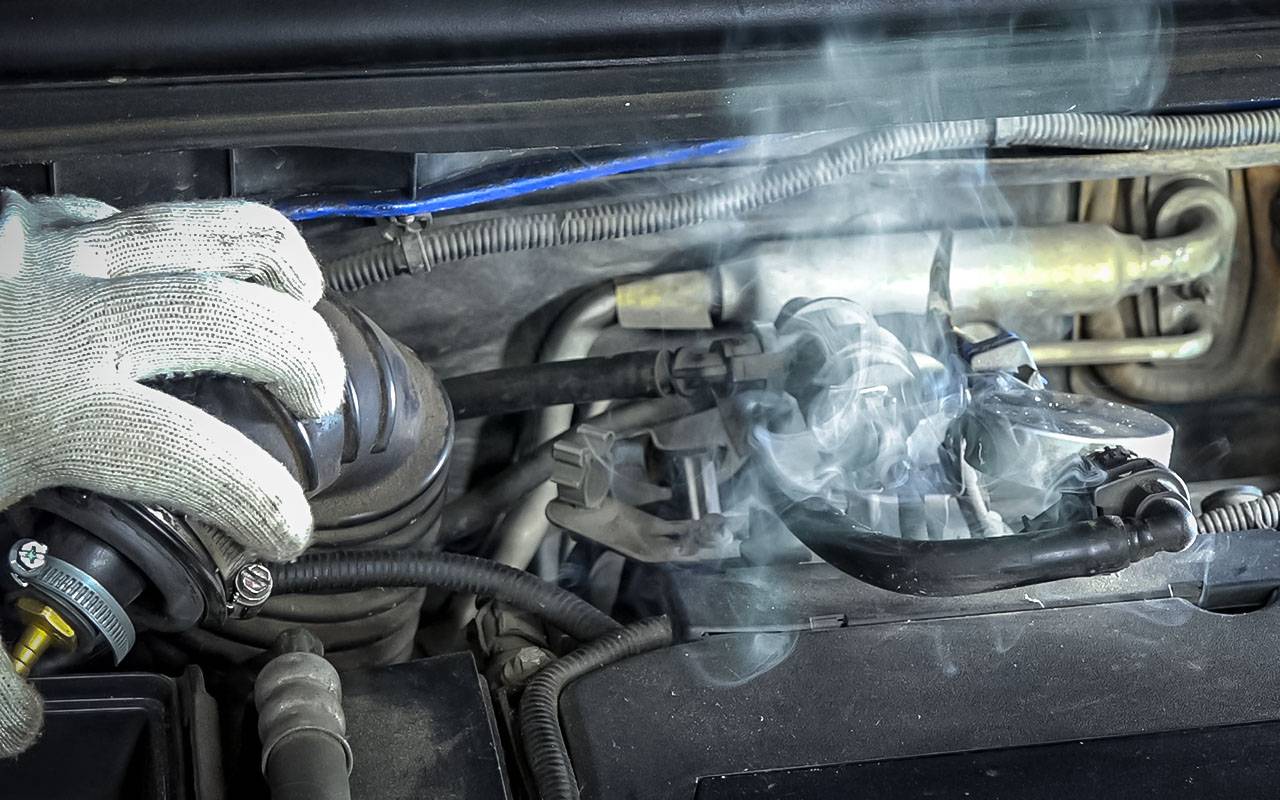

Диагностировать впускной режим можно с помощью дымогенератора. Устройство подключают к испытуемому комплексу. Струя дыма под давлением впускается в тракт, просачиваясь в области разгерметизации. Таким образом, проверка впуска на герметичность дымом, поможет выявить даже малейшие места утечки.

Для определения отклонений в работе впускного тракта применяют специальные приборы-измерители. Однако специалисты не всегда согласны с точностью показания этих устройств, поэтому автомеханики предлагают применять комплексную оценку сложившейся ситуации.

Опытные водители определяют разгерметизацию участков на слух. Для этого на предполагаемые зоны утечки распыляют бензин. Если жидкость попадает на поврежденную область, она подсасывается вместо воздуха, издавая характерный звук. Место подсоса и определяется этим шипением. Опытные водители отмечают, что именно этот способ является самым точным и надежным.

Назначение составных частей. Принцип работы

Всасывание воздуха, как и ранее, производится за счет разрежения, создаваемого в цилиндрах на такте впуска (поршень уходит вниз, впускные клапаны открыты).

Заборник обеспечивает всасывание воздуха из атмосферы. Фильтрующий элемент проводит его очистку от загрязняющих элементов (фильтр – целлюлозный и относиться к расходным материалам).

Резонатор устанавливается на впуске до воздушного фильтра, также может быть малый резонатор после него и перед дроссельной заслонкой. Его основной задачей является снижение шума, исходящего от двигателя при сгорании топлива и разделение воздушных потоков. И это не все, еще он сглаживает пульсации воздуха и защищает двигатель от гидроудара.

Основным дозирующим элементом является дроссельный узел. За счет заслонки он регулирует объем воздуха, подающегося в коллектор. Дроссельная заслонка присутствовала и в карбюраторном двигателе. Но там ее открытие управлялось водителем за счет механической связи ее с педалью газа. В современном инжекторе же все чаще дроссель работает от электрического привода, которым управляет ЭБУ. Это позволяет, на основе показаний датчиков, а также положения педали акселератора, блоку определить угол открытия заслонки, чтобы обеспечить подачу точного количества воздуха.

Впускная система двигателя с непосредственным впрыском топлива

В дизелях и инжекторных моторах с непосредственным впрыском коллектор обеспечивает распределение поступающего воздуха по цилиндрам. В инжекторах же с распределенной подачей топлива он дополнительно используется для обеспечения смесеобразования (в коллектор устанавливают форсунки, которые впрыскивают бензин в проходящий поток). Также разрежение, создающееся в коллекторе, используется для функционирования усилителя тормозов, он включает в себя еще и клапан системы рециркуляции отработанных газов.

Впускная система функционирует очень просто: за счет такта впуска цилиндры создают разрежение, что приводит к засасыванию воздуха из атмосферы. При этом датчики улавливают требуемые параметры – скорость его движения, температуру перед и за дросселем и т.д. На основе этих данных, положения педали газа, а также на информации, поступающей от датчиков системы впрыска, ЭБУ подает сигнал на привод дроссельного узла, и его заслонка открывается на угол, который обеспечит подачу в коллектор требуемого количества воздуха.

Поскольку ЭБУ собирает информацию со всех следящих устройств постоянно, то реакция на изменение режима работы мотора – очень высокая, соответственно система впуска быстро подстраивается под новые условия, обеспечивая оптимальное смесеобразование.

Характерные неисправности системы впуска

Самый большой враг системы впуска — грязь. Она может попадать даже в воздуховоды, защищенные высококачественными воздушными фильтрами. Фильтр сделан из хлопчатобумажной ткани, и его необходимо менять по мере загрязнения или по регламенту. Тем не менее, мельчайшие частицы грязи способны просочиться даже через самый лучший и новый фильтр. Попадая внутрь системы, пыль способствует образованию налета, затрудняющего работу механических частей, в первую очередь, дроссельной заслонки. Кроме того, пыль оседает на чувствительном элементе ДМРВ, нарушая его показания.

Система EGR прекрасно защищает окружающую среду, но может стать безжалостным убийцей для системы впуска

Не менее губительны для работы системы впрыска нарушения в работе системы EGR, то есть рециркуляции отработавших газов. Система, созданная для защиты окружающей среды, нередко становится «убийцей» системы впрыска. В случае попадания масла из неисправной EGR во впускной коллектор, оно смешивается с пылью и попадает в камеру сгорания, покрывая все слоем налета и нагара. Поэтому к исправности двигателя, оснащенного системой рециркуляции, предъявляются повышенные требования.

Впускная или система впуска двигателя внутреннего сгорания — для чего нужна и как работает

В процессе развития двигателя внутреннего сгорания появилась впускная система. Система впуска современного двигателя необходима для подвода воздуха к цилиндрам и образования там рабочей смеси. Впускная система состоит из: воздухозаборника, воздушного фильтра, дроссельной заслонки, впускного коллектора. Ещё в системе присутствуют: соединительные патрубки и на некоторых двигателях — впускные заслонки.

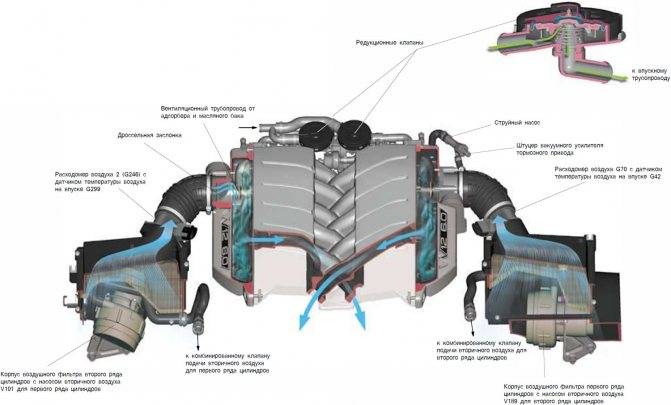

Устройство впускной системы на примере двигателя К4М: 1 — воздухозаборный патрубок; 2 — глушители шума впуска; 3 — корпус воздушного фильтра; 4 — блок дроссельной заслонки; 5 — впускной коллектор; 6 — подкладка корпусов форсунок; 7 — забор воздуха.

Воздухозаборник — нужен для забора воздуха и подачи его к двигателю. Процесс забора происходит благодаря давлению, которое создается потоком встречного воздуха или благодаря разрежению, которое создается движением поршней в цилиндрах.

Воздушный фильтр выполняет роль очистителя поступающего воздуха от всяческих частиц. Сам элемент фильтра изготовляется из спецбумаги и имеет определенный срок службы. Воздушные фильтры могут иметь разную конструкцию — бывают цилиндрические, панельные, бескаркасные.

Дроссельная заслонка увеличивает или уменьшает подачу воздуха, в зависимости от величины поступающего топлива. Приводится в действие педалью газа, а на современных моторах работает с помощью электродвигателя.

Впускные заслонки имеют место быть на движках с непосредственным впрыском топлива. Они крепятся на одном валу, который приводится в движение электрическим или вакуумным приводом.

Впускной коллектор выполняет роль распределителя воздуха по цилиндрам двигателя.

Как работает система впуска

Система работает по причине разного давления между атмосферным и давлением в цилиндрах двигателя, которое возникает на такте впуска. Объем цилиндра и поступающего воздуха пропорционален. Дроссельная заслонка регулирует величину воздуха, необходимую для конкретного режима работы мотора.

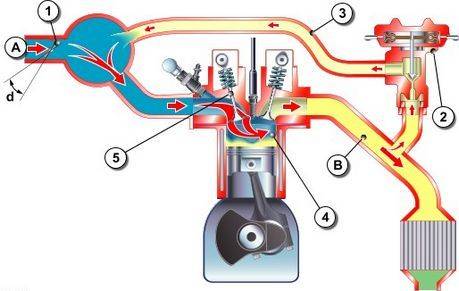

Как работает система впуска: A — поток воздуха; B — поток отработавших газов; 1 — дроссельная заслонка (только на бензиновых двигателях); 2 — клапан рециркуляции отработавших газов; 3 — поступающие по системе рециркуляции отработавшие газы; 4 — воздух или топливо-воздушная смесь; 5 — впускной клапан.

На двигателях, где установлены впускные заслонки, может быть несколько видов смесеобразования — это послойное, стехиометрическое гомогенное и бедное гомогенное.

Смесеобразование послойное — дроссельная заслонка в основном полностью открыта, а заслонки впускные закрыты. Рабочая смесь на этом режиме бедная, она применяется при работе двигателя на средних и малых оборотах и при нагрузках.

Стехиометрическое гомогенное смесеобразование — заслонки впускные открыты, а дроссельная заслонка открыта от требуемого крутящего момента. Это смесеобразование применяется при больших нагрузках и высоких оборотах двигателя.

Смесеобразование бедное гомогенное — заслонки впускные закрыты, дроссельная заслонка открыта, а режим работы двигателя, так называемый промежуточный.

Источник

Другие системы

К навесному оборудованию относятся компрессор кондиционера и насос гидроусилителя руля. Насос беспрерывно работает, чтобы не допустить перепадов давления жидкости. А без компрессора перестанет работать охладительная система двигателя.

Насос гидроусилителя руля

Насос поддерживает давление жидкости. Устройство запускается от коленвала при помощи шестеренчатой или ременной передачи и работает беспрерывно, пока не выключен мотор. Когда машина едет прямо и не поворачивает, жидкость перемещается по малому кругу – от насоса в распределитель, затем в расширительный бачок. Когда золотниковый клапан закрыт, система работает в обычном режиме. Если руль повернут, открывается клапан на распределителе и жидкость попадает в силовой цилиндр.

Уменьшить изнашивание деталей помогает гидравлическая жидкость. При правильной эксплуатации насос может прослужить 8-10 лет. Насосы бывают одноконтурные и двухконтурные, у последних производительность выше.

Компрессор кондиционера

Устройство обеспечивает циркуляцию фреона в кондиционере, сжимает вещество и перегоняет его через радиатор, где оно охлаждается. Расположен компрессор в наружном блоке сплит-системы, состоит из механической части (вал, верхний и нижний фланец, цилиндр, ротор) и электродвигателя.

Ротор располагается на валу с электрическим двигателем, он приводит в движение механизм. Затем засасывает фреон, сжимает его, нагнетает хладагент под давлением радиатора.

Основная цель навесных систем – запуск силового агрегата и обеспечение его коммуникациями. Без навесного оборудования не будет полноценно функционировать двигатель и другие системы автомобиля. За оборудованием нужно постоянно следить, вовремя устранять неполадки, чтобы навесные агрегаты двигателя прослужили не один год.

Виды впускных коллекторов

Существуют такие виды впускных коллекторов:

• стальные;
• алюминиевые;
• пластиковые;
• с изменяемой геометрией;
• с клапанами контроля выхлопных газов (EGR);
• с турбонаддувом;
• с точечным впрыском топлива и др.

На современных двигателях довольно широко распространены коллекторы с точечным впрыском топлива. В такой модификации топливо подается при помощи электромагнитных форсунок, установленных в каждой из его труб-каналов.

Принципиальная схема впускного коллектора с точечным впрыском топлива

Впускной коллектор, как и двигатель в целом, продуктивно работает в определенном диапазоне оборотов. Устройство и тип установленного коллектора зависит от компоновки блока цилиндров, от целевой направленности двигателя и от конструктивных решений в целом.

Все выше перечисленные коллекторы, делятся на две группы:

• одноплоскостные;
• двухплоскостные.

Одноплоскостной коллектор подает топливовоздушную смесь через один общий канал, многоплоскостной же изначально делит поток смеси на два потока.

Одноплоскостной коллектор

Как правило, двигатели с двухплоскостным коллектором выдают больше мощности на низких и средних оборотах в пределах 2000-4000 об/мин. На высоких же — из-за образующихся завихрений мощность будет несколько ниже.

Это интересно: Признаки загрязнения инжектора

Двухплоскостной коллектор

Коллектор с общей камерой без перегородок раскрывает свой потенциал на оборотах от 5000 и выше.

Конструкция

В устройство системы впуска входят следующие элементы:

• Воздухозаборник. У каждой модели авто этот элемент имеет свою конструкцию. Ключевой элемент в этом узле – воздушный фильтр. Он помещен в корпус (часто это герметично закрытый со всех сторон лоток, но встречаются и открытые фильтры, установленные непосредственно на воздухозаборник), который с одной стороны имеет открытый патрубок. Через это отверстие воздух попадает на фильтрующий элемент, очищается и поступает в трубу впускной системы. Подробно о воздушных фильтрах рассказывается здесь.
• Дроссель. В современном исполнении это клапан с электроприводом, который устанавливается на трубу, идущую от воздухозаборника до коллектора. В зависимости от потребностей и нагрузок мотора электронный блок управления подает соответствующую команду на открытие/закрытие заслонки. Благодаря этому контролируется внутренний поток воздуха.
• Ресивер (или коллектор). Между дросселем и головкой блока цилиндров устанавливается впускной коллектор. Это труба сложной конструкции. С одной стороны она имеет один, а с другой – несколько патрубков (их количество зависит от числа цилиндров в блоке). Назначение этой детали в том, чтобы распределять внутренний поток воздуха по цилиндрам. Если топливная система распределенного типа, то на каждом патрубке будет сделано отверстие, в котором будет закреплена топливная форсунка. В таком случае впускная система принимает непосредственное участие в образовании воздушно-топливной смеси. Если мотор имеет непосредственный впрыск (форсунки стоят возле свечей зажигания или свечей накала у дизельных моторов), тогда впуск просто регулирует подачу воздуха.
• Впускные заслонки. Это дополнительные клапаны, которые устанавливаются внутри патрубков коллектора, чтобы регулировать тип смесеобразования. Данные элементы используются в ДВС с непосредственным впрыском.
• Датчики воздуха. Они фиксируют силу потока воздуха перед заслонкой и за ней, а также его температуру. Сигналы от этих сенсоров поступают на блок управления.

За синхронную работу всех исполнительных механизмов впускной системы отвечает ЭБУ. На основании сигналов, полученных от педали газа, датчика массового расхода и других сенсоров, которыми оснащен транспорт, электроника активирует конкретный алгоритм. В соответствии с программой «мозгов» все устройства одновременно получают соответствующие сигналы.

Что такое выпускной и впускной коллектор в двигателя: устройство, принцип работы

Многие автовладельцы имеют весьма смутное представление об устройстве своего «железного коня», в случае поломок полагаясь на знания и умения сервисменов. И это касается почти всех систем машины. Один из любопытных примеров – система питания и система выпуска. Почти каждый автолюбитель в курсе, что в 1-ой присутствует инжектор, а во 2-ую входит глушитель, но в то же время не все способны назвать деталь, которая наличествует и там, и там – коллектор. Тут логично – а что такое выпускной и впускной коллектор? Коллектор представляет собой одну из составных частей впускной (выпускной) системы авто. Всего их 2, и они служат для диаметрально противоположных целей – через впускной цилиндры поступает топливно-воздушная смесь, а через выпускной удаляются выхлопные газы.

Оба коллектора монтируются на одной стороне двигателя (на рядных; у V-образных они разнесены по бокам), но никак не сообщаются друг с другом.

Когда тракт негерметичен

Данная проблема актуальна для обоих типов моторов – и бензиновых, и дизельных. Они одинаково чувствительны к наличию «лишнего» воздуха. Поэтому проверка герметичности впуска необходима, если обнаружились определенные симптомы. Это проявляется ошибкой электроники, увеличением расхода топлива, постоянным перегревом двигателя, троением, неустойчивой работой на холостом ходу.

Для начала нужно проверить наиболее уязвимые места – трубки и шланги, прокладку впускного коллектора, регулятор холостого хода, прокладку дросселя, усилитель тормозов, адсорбер. Ведь герметичность систем неразрывно связана с понятием «хорошо работающий мотор». Поэтому появление признаков неисправностей в одном узле нарушит слаженную работу всей машины.

Характерные неисправности системы впуска

Самый большой враг системы впуска — грязь. Она может попадать даже в воздуховоды, защищенные высококачественными воздушными фильтрами. Фильтр сделан из хлопчатобумажной ткани, и его необходимо менять по мере загрязнения или по регламенту. Тем не менее, мельчайшие частицы грязи способны просочиться даже через самый лучший и новый фильтр. Попадая внутрь системы, пыль способствует образованию налета, затрудняющего работу механических частей, в первую очередь, дроссельной заслонки. Кроме того, пыль оседает на чувствительном элементе ДМРВ, нарушая его показания.

Система EGR прекрасно защищает окружающую среду, но может стать безжалостным убийцей для системы впуска

Не менее губительны для работы системы впрыска нарушения в работе системы EGR, то есть рециркуляции отработавших газов. Система, созданная для защиты окружающей среды, нередко становится «убийцей» системы впрыска. В случае попадания масла из неисправной EGR во впускной коллектор, оно смешивается с пылью и попадает в камеру сгорания, покрывая все слоем налета и нагара. Поэтому к исправности двигателя, оснащенного системой рециркуляции, предъявляются повышенные требования.

Как увеличить подачу воздуха в двигатель: доступные способы

Как видно, от количества и качества поступающего в цилиндры воздуха напрямую будет зависеть и мощность силового агрегата. В целях получения улучшенной отдачи от ДВС многие автолюбители стремятся увеличить подачу воздуха в агрегат. Как правило, такая необходимость возникает в процессе тюнинга двигателя, после проведения каких-либо доработок и т.д.

Далее мы рассмотрим несколько возможных способов, которые при этом не предполагают кардинальных переделок (например, доработка каналов ГБЦ, замена турбины на более производительную и т.п.)

Самым простым и бюджетным решением является установка фильтра нулевого сопротивления (нулевика). Хотя общий прирост мощности от такого решения небольшой, но на спортивных и специально подготовленных авто установка нулевика в комплексе с другими усовершенствованиями волне оправдана.

Однако этого не скажешь о гражданских авто со «стоковым» ДВС. В этом случае получается скорее вред, чем польза, так как фильтры нулевого сопротивления быстрее загрязняются и хуже очищают воздух, что может сказаться на ресурсе мотора. При этом никакого прироста мощности фактически не наблюдается.

Еще одним способом подать в мотор больше воздуха является доработка элементов заводской системы. Речь идет о воздухозаборнике, патрубках, верхней крышке корпуса воздушного фильтра.

В самом начале необходимо измерить сопротивление воздуха на входе и после выхода из корпуса фильтра, после чего проводятся работы в целях уменьшения такого сопротивления.

Также следует отметить, что иногда на профильных форумах встречается информация об электрическом вентиляторе во впуск (динамический вентилятор, завихритель воздуха, система динамического наддува, электрический турбонагнетатель и т.п.). В свое время на рынке выделялись производители Кamann, Simota и ряд других.

Если коротко, так называемая электротурбина на впуске позволяет добиться подачи охлажденного воздуха во впускной коллектор без каких-либо существенных доработок, что особенно актуально для атмомоторов. В результате в двигатель начинает поступать охлажденный, а не теплый воздух, увеличивается объем воздуха и т.д.

Устройство представляет собой патрубок, в котором устанавливается крыльчатка. Во время работы крыльчатка вращается, создавая спиралеподобные завихрения воздуха. По заверениям производителей такой воздух более холодный и лучше проникает в камеры сгорания.

В результате улучшается общий процесс смесеобразования, мощность двигателя растет, повышается эластичность во время работы ДВС на разных режимах, автомобиль демонстрирует улучшенные динамические характеристики.

Однако как показывает практика, особой пользы после установки таких решений нет. Более того, высокая стоимость на отметке около 300-400 у.е. и вовсе ставит целесообразность подобных экспериментов под большое сомнение.

Еще в списке возможных решений для увеличения подачи воздуха можно отметить так называемый «холодный впуск». Подобное решение фактически предполагает вынос воздухозаборника из подкапотного пространства наружу, что позволяет снизить температуру поступающего воздуха и повысить его плотность.

В продаже встречаются готовые комплекты как для определенных моделей авто, так и универсальные. К преимуществам холодного впуска можно отнести увеличение мощности двигателя, снижение риска возникновения детонации, улучшение реакций на нажатие педали газа, незначительное уменьшение расхода топлива.

При этом существенно повышается вероятность попадания воды во впуск и гидроудара, а также намного быстрее загрязняется воздушный фильтр. Дело в том, что воздухозаборник ставится в «окна», которые отдельно делаются в бампере, в передней фаре и т.д.

Тюнинг впускного коллектора

Некоторые автовладельцы хотят превратить свою машину в гоночный болид, для этого увеличивают объем двигателя, устанавливают 2–3 карбюратора, перепрошивают инжектор, устанавливают спортивный распредвал и коленчатый вал.

В результате им удается поднять мощность двигателя на 30–80 процентов, и настолько же их мотор теряет в ресурсе. Для участия в гонках внутреннюю поверхность впускного коллектора максимально сглаживают и полируют, чтобы снизить аэродинамическое сопротивление. Но эффект такой тюнинг выхлопной системы дает лишь на высоких оборотах и как минимум половинной мощности двигателя. На низких и средних оборотах полированный впускной коллектор работает крайне неэффективно. Отсутствие мелких неровностей приводит к тому, что в потоке не образуются турбулентности и завихрения, это негативно сказывается на качестве топливовоздушной смеси. Поэтому топливо оседает на стенках коллектора и приводит к образованию наростов.

Если вы хотите оптимизировать впускной коллектор своего автомобиля, учитывайте следующее. Автопроизводители тщательно рассчитывают форму и размеры впускных и выпускных коллекторов, чтобы обеспечить максимальное соответствие конкретной модели двигателя. Если вы используете нормальную заводскую деталь, у которой нет ступенек, то любой тюнинг впускного коллектора лишь ухудшит характеристики двигателя. Поэтому почистите коллектор от наростов, устраните ступеньки, отремонтируйте и настройте двигатель. Это даст гораздо больший результат, чем любые улучшения. Если же вам необходимо поднять мощность автомобиля, установите новый мотор с увеличенным количеством лошадиных сил.

Источник

Устройство и принцип работы

Чтобы впускной коллектор выполнял все возложенные на него задачи, он должен иметь строго рассчитанную геометрическую форму. Например, для того, чтобы поток внутри не замедлялся, коллектор проектируется без углов и прямых линий. Плавные изгибы, округлая форма способствуют более мощному воздушному потоку.

Устройство впускного коллектора

На входе во впускной коллектор находится карбюратор или дроссельная заслонка, если речь идет об инжекторном двигателе. Центральный канал разделяется на отдельные рукава – раннеры, которые подходят к цилиндрам, а точнее, к впускным клапанам.

Топливные форсунки размещаются возле впускных клапанов (в системе распределенного впрыска) или в центральном канале, если установлен моновпрыск.

По форме впускного канала различают одноплоскостные и двухплоскостные:

1. Одноплоскостные – только с одним каналом для прохождения воздуха или топливно-воздушной смеси. Эти коллекторы пропускают за единицу времени большое количество воздуха, а значит, позволяют двигателю развить максимально возможную мощность на высоких оборотах;
2. Двухплоскостные – те, в которых канал разделен на две части. Они дают возможность получить больше отдачи мощности на низких и средних оборотах двигателя.

Материалы. Изначально впускные коллекторы делались металлическими: из чугуна, стали, алюминия. Проблема таких конструкций не только в достаточно высокой цене, но и в значительном нагреве от цилиндров двигателя. Сегодня их в основном делают из специального термостойкого пластика, который обладает меньшей теплопроводностью, а значит, и меньше нагревает воздух внутри.

Принцип работы. Основной принцип работы коллектора – подача воздуха на фазе впуска. Инициатором движения воздуха является сам двигатель. Когда поршень опускается, в камере сгорания над ним создается зона низкого давления. На фазе впуска, когда клапан открыт, опускающийся поршень затягивает воздух, как хороший насос. Таким образом, от центрального канала воздух поступает в нужный раннер, а из него – в камеру сгорания. На видео-3д анимации, ниже, наглядно показан принцип работы впускного коллектора с вихревыми клапанами.

Если на автомобиле установлен карбюратор или центральная форсунка, при втягивании воздуха в раннер, поток топлива (или топливно-воздушной смеси) поступает в нужный цилиндр. Благодаря тому, что поток внутри коллектора турбулентный, топливо лучше перемешивается с воздухом и, следовательно, лучше сгорает. Турбулентный воздушный поток проектируется в коллекторе специально: он быстрее движется и лучше наполняет цилиндры.

В автомобилях с распределенным впрыском форсунки установлены в раннерах коллектора перед впускными клапанами. В этом случае по коллектору движется только воздух, который смешивается с распыленным топливом перед самым входом в цилиндр двигателя. Здесь скорость и структура воздушного потока также важны, поскольку для качественного приготовления топливно-воздушной смеси остается меньше времени и места.

Резонансные колебания. Чтобы усилить поток поступающего воздуха, внутренняя геометрия впускного коллектора рассчитывается так, чтобы образовался так называемый резонанс Гельмгольца. Примерная схема, как это работает:

1. На фазе всасывания поршень мотора опускается вниз, создавая зону разрежения, и через открывшийся клапан в камеру сгорания на большой скорости заходит воздух;
2. Однако объем раннера намного больше, чем объем цилиндра, поэтому весь воздух, который “взял разгон” в коллекторе, в камеру сгорания не попадает;
3. Перед закрывшимся впускным клапаном создается зона повышенного давления, когда воздух по инерции продолжает движение вперед;
4. Клапан всё еще закрыт, так что давление в раннере выравнивается, то есть происходит “откат”, а после него перед впускным клапаном опять образуется зона повышенного давления. Эти резонансные колебания воздуха зависят от формы и размера коллектора и рассчитываются под каждый двигатель отдельно.

Конструкция системы выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

• Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
• Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
• Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
• Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
• Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
• Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
• Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
• Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

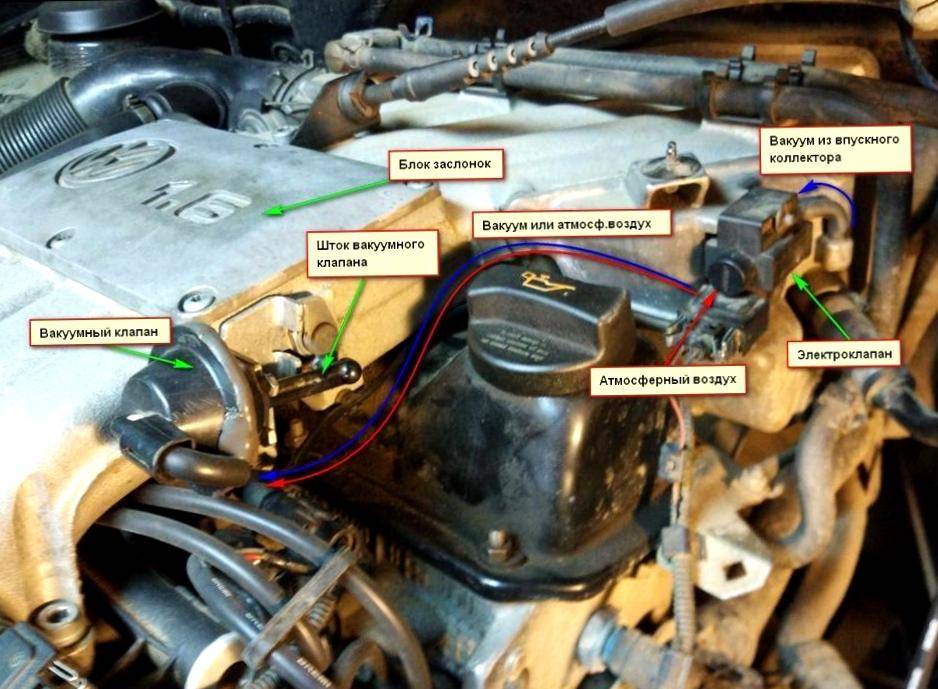

Как работает коллектор при изменении геометрии

Практически трансформировать впускной коллектор можно путем изменения площади сечения, также преобразованием длины. Такие способы вполне применимы как отдельно, так и тандеме.

Если рассматривать выбор метода по изменению величины впускного коллектора, то он больше подходит для транспортных средств, оснащенных моторами, функционирующими в равной степени с топливом и дизелем. Исключение составляют системы с наддувом.

Суть работы данной конструкции заключается в следующих особенностях. Если нагрузка на двигатель будет низкой, прохождение воздуха осуществляется по длинному пути. Соответственно, на высоких оборотах – короткая дистанция.

Режим функционирования ЭБУ движка меняется через привод, переключающий клапан между точками коллектора. Принцип работы впускного элемента с переменной величиной основан на достижении результата резонансного наддува. Таким образом интенсивно нагнетается воздух непосредственно в камеру сгорания.

Затем в коллекторе удерживается какая-то часть воздушной массы, если закрыты все впускные клапаны. Появляются колебания этих остатков воздуха в трубопроводе. Действия пропорциональны частотности вращений мотора и длине впускного коллектора.

При достижении колебаний резонанса, давление становится высоким. Открытие клапана будет наблюдаться нагнетание. В случае с движками с наддувом, такая технология не применима. Что обусловлено отсутствием надобности достижения резонансного наддува. В подобных системах воздух нагнетается принудительным методом, с помощью турбокомпрессора.
