Глушитель автомобиля: схема глушителя, неполадки и ремонт

Последствия возникших нарушений

Неисправная выхлопная система очень негативно влияет на все части автомобиля и сказывается на его общей производительности. Но все же главными проблемами являются снижение мощности сердца машины – двигателя внутреннего сгорания, а также увеличение расхода топлива.

Вообще, глушитель – самая незащищенная часть автомобиля. Он подвержен коррозии, так как взаимодействует с окружающей средой и не имеет защиты от внешних веществ, столь вредных для металла. Многие глушители обрабатываются антикоррозионным покрытием, действие которых практически бесполезно при высоких температурах. Лучше дело обстоит с защищенными алюминием. Но такое покрытие тоже достаточно недолговечное. К просадке мощности добавляется быстрое изнашивание глушителя, из-за постоянной вибрации двигателя.

Основные признаки поломок

Эксперты называют некоторые признаки, при которых возникают сбои в работе системы выхлопа ДВС:

• сильный рев мотора;
• громкие хлопки;
• неприятный запах внутри автомобиля;
• снижение мощности ДВС.

Например, если при запуске мотора или во время движения автомобиля слышен стук или громкий звук от работы силового агрегата – это первый признак того, что связующие крепления расшатаны. Как минимум, нужно поменять крепления. Часто бывает так, что мотор не запускается или резко теряет мощность. Это может быть сигналом о том, что вышел из строя катализатор.

Заметим, что не всегда износ или механические повреждения являются причинами сбоя в работе выхлопной системы. Если автомобиль эксплуатируется в большом городе, то на транспортное средство влияют факторы окружающей среды: температурные перепады, осадки, влага. В зимний период, когда на дорогах лежит снег, соль и химикаты для растворения снега, разъедают детали выхлопной системы.

Тюнинг — имеет ли он место?

Конечно же имеет! Например, сегодня многие автомобили подвергаются опции чип-тюнинга (изменения программной части компьютера, управляющего двигателем). Вместе с тем рекомендуется сделать и апгрейд выхлопной системы.

Среди таких апгрейдов часто применяются следующие средства: отключение клапана ЕГР (он отвечает за рециркуляцию выхлопных газов), удаление катализатора.

Как я уже говорил — все это положительно влияет на увеличение мощности автомобиля, но проявляется и негативный эффект по отношению к окружающей среде. Тут вы самостоятельно должны сделать выбор, но имейте в виду, что если есть цель/вероятность поездки/переезда в Европу — вы можете не пройти проверку на уровень вредных веществ в выхлопе.

Устройство глушителей ВАЗ 2101/2107/2109/2110/2015

Несмотря на то, что принцип работы у всех глушителей ВАЗ классика и более поздних моделей одинаковый, конструктивные отличительные особенности все же у них есть.

Для примера рассмотрим устройство глушителя на ВАЗ 2101.

В изделии предусмотрено три камеры, общее устройство представлено ниже:

1. Верхний полу-корпус;
2. Теплоизоляция;
3. Кожух;
4. Перегородки правой и левой камер;
5. Впускная труба;
6. Передняя перегородка;
7. Перфорированная выпускная труба;
8. Перфорированная труба внутренняя;
9. Кожух трубы впускной перфорированной;
10. Перегородка задняя;
11. Полу-корпус нижний;
12. Выпускная труба;
13. Передняя труба выхлопной системы;
14. Основной глушитель;
15. Ремень для подвески;
16. Подушка подвески;
17. Выпасная труба.

Устройство глушителя поздних моделей на примере ВАЗ 2110.

1. Труба приёмная;
2. Кронштейн;
3. Хомуты;
4. Резонатор;
5. Подушки подвески;
6. Основной глушитель;
7. Труба выпускная;
8. Перфорированная задняя труба резонатора;
9. Задняя перегородка;
10. Передняя перегородка;
11. Перфорированная передняя труба резонатора;
12. Корпус;
13. Передняя перфорированная труба;
14. Впускная труба;
15. Выпускной патрубок;
16. Корпус;
17. Задняя перегородка;
18. Средняя перегородка;
19. Задняя перфорированная труба;
20. Перегородка передняя.

Какие способы использовать?

Бывают ситуации, когда из-за большой площади повреждения применить рассмотренные выше способы не получится. В такой ситуации необходимо снять глушитель и найти хорошего сварщика.

С помощью угловой шлифмашинки вырезается металлическая латка толщиной 1 мм, после чего заготовка наваривается на поврежденный участок с таким расчетом, чтобы гарантировано перекрыть повреждение.

При желании можно рассмотреть внутренние элементы глушителя и оценить их состояние.

Если это необходимо, корпус разрезается на две половинки, а далее делается проем для осмотра и ремонта перегородок и патрубков.

Перед началом восстановительных работ поврежденный участок желательно обезжирить и обработать с помощью высокотемпературной краски (об этом ниже).

Чем опасна неисправность выхлопной системы?

Если вы почувствовали, что с выхлопной системой вашего автомобиля что-то не так, то очень важно, как можно скорее обратиться в авторемонтную мастерскую. Почему? Потому что этот дефект таит собой проблему гораздо больше, чем просто раздражение при езде

Это опасность для вас и ваших пассажиров. В этой статье вы узнаете, как определить неисправность выхлопной системы, почему это опасно, и как это может повлиять на производительность вашего автомобиля.

Самый простой способ узнать, не сломана ли ваша выхлопная труба (или система) — прислушаться. Выхлопные трубы — это то, что регулирует звук вашего автомобиля наряду со многими другими вещами. Если вы слышите странный шум, идущий из задней части машины, значит, что-то не так. Возможно, образовалась просто небольшая трещина, но бывает, что весь блок развалился, а водитель этого не заметил.

Если вы предполагаете, что ваша выхлопная труба имеет незначительную утечку, но не можете определить, где именно — есть быстрый способ проверить. Закройте ладонью выхлопную трубу во время работы двигателя на несколько секунд. Убедитесь, что ваша рука полностью закрывает конец трубы, и прислушайтесь. Если двигатель стал звучать как-то по-другому, то это означает, что у вас нет утечки выхлопных газов. Однако, если у вас есть утечка, это вызовет выброс струи выхлопных газов. Проводите данный тест только в течение нескольких секунд, поскольку перекрытие выхлопной системы может привести к повреждению вашего двигателя. Еще один характерный признак неисправности — если вы слышите скрежет позади своей машины. Это означает, что труба висит ниже, чем должна быть или опорная система, удерживающая ее, сломана. Есть вероятность повреждения трубы.

Почему утечка выхлопных газов опасна? Потому что эта неисправность обеспечивает прямой путь угарному газу в пассажирский салон через вентиляционное отверстие в нижней части лобового стекла. Наверняка вы знаете об угарном газе, так что вы должны знать, что впускать этот газ добровольно в кабину вашего автомобиля — не очень хорошая идея. Даже незначительная утечка может вызвать головокружение, головную боль, удушье и тошноту менее чем за два часа. Длительное воздействие может фактически убить вас.

Наряду с опасностью для вас и ваших пассажиров, это также может повлиять на производительность вашего автомобиля. Если выхлопная система нарушена, то и производительность двигателя испортится. Это может отрицательно повлиять на мощность и даже повысить расход топлива. Выпускной коллектор расположен над головками цилиндров и собирает выхлопные газы из каждой, через выпускные клапаны. Он толкает их через одну трубу к каталитическому нейтрализатору, а также сжигает любое излишнее топливо, которое не сгорело в двигателе. Утечка в выпускном коллекторе может сжечь выпускные клапаны, что ставит под угрозу их уплотнения над цилиндрами и влияет на производительность поршней, и, следовательно, двигателя. Если коллектор треснул или имеет пробоину, обратное давление в выхлопной системе будет неправильным, что снижает мощность двигателя.

Если вы видите, что из выхлопной трубы капает жидкость, не паникуйте. Это нормальная и безвредная конденсация водяного пара. Вызвано это тем, что выхлопная система становится горячей, а затем охлаждается, что заставляет влагу собираться или конденсироваться в глушителе и трубах.

Вывод. Старайтесь прислушиваться к вашему автомобилю и чаще проводите визуальную диагностику перед поездкой

Если вам кажется, что ваш выхлоп может быть сломан, важно сразу же обратиться к специалистам. Помните, что игнорирование таких проблем может иметь фатальный исход

C дипломатической поддержкой. Премьера Škoda Octavia нового поколения

Смотреть все фото новости >>

Устройство и значение выхлопной системы автомобиля

Особенности функционирования выхлопной системы автомобиля довольно легко понять любому человеку, который в этом заинтересован. Суть выхлопа заключается в удалении газов из камеры сгорания двигателя. Открывающийся выпускной клапан пропускает массы обработанных газов в коллектор. Независимо от вида двигателя газы после трубы приёма направляются в катализатор, в котором и действует процесс очищения, происходящий под воздействием высоких температур. Количество поступающего в цилиндры воздуха и бензина определяется температурным датчиком. После всего этого газы участвуют в процессе гашения в резонаторе и далее выводятся через глушитель наружу. Выхлопная система автомобиля имеет следующие элементы:

1. Коллектор, который служит для вывода уже обработанных газов из камеры сгорания. Интересный факт: производить тюнинг коллектора любят очень многие автомобилисты — улучшенный вариант может предоставлять цилиндрам повышенное количество питания и увеличивать таким способом мощность автомобиля.
2. Каталитический нейтрализатор, выполняющий работу очистителя – устраняет и сжигает вредные для человека составляющие газов, обеспечивая им меньшую токсичность.
3. Резонатор, отвечающий за значительное расширение обработанных газов. Из-за него происходит снижение противодавления выхлопа и ослабление ударной волны.
4. Глушитель отвечает непосредственно за вывод газов из автомобиля. От качества глушителя зависит и звук, издаваемый при этом действии. Бывает трёх видов – отражателем, ограничителем и поглотителем. Названия видов отражают преимущественные функции представленного на рынке глушителя.

Основные причины неисправностей глушителя

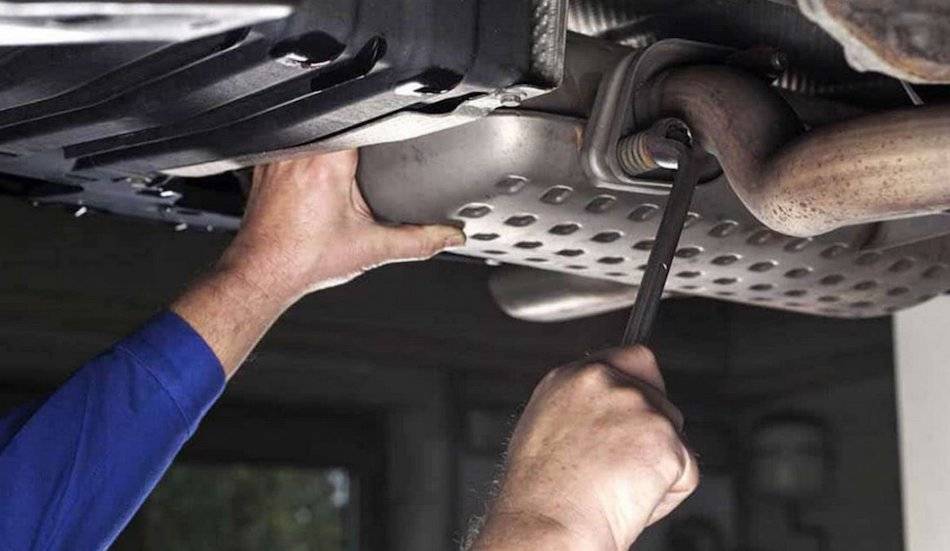

Рано или поздно замена глушителя потребуется на любом автомобиле. Причина — глушитель и другие элементы выхлопной системы находятся в крайне неблагоприятных условиях.

Металлические элементы выхлопной системы страдают от механических нагрузок (удары и вибрации), постоянных перепадов температур (высокий нагрев и охлаждение). Также не следует забывать о химических реагентах с дорог, скоплении конденсата внутри глушителя или резонатора.

Хотя производители хорошо знают о проблемах, модернизируют устройство глушителей и используют различные устойчивые к износу сплавы, любой глушитель неизбежно прогорает и ржавеет. При этом снаружи банка может быть целой, однако, проржавевшие и разрушенные внутри перегородки все равно выводят глушитель из строя.

Схема работы глушителя звука выстрела с клапаном.

Глушитель содержит в камере предварительного расширения двухлепестковый клапан, работающий по принципу «пинцета». Лепестки из пружинной стали закреплены в поршне-стакане с небольшим ходом вдоль корпуса глушителя. В исходном состоянии поршень-стакан смещен к стволу, а щель между лепестками клапана достаточна для свободного прохождения пули в расположенные дальше расширительные камеры.

При выстреле газы, следующие за пулей, толкают поршень-стакан в направлении выстрела. Лепестки клапана, двигаясь по направляющим плоскостям, смыкаются и отсекают пороховые газы. При этом лепестки, как у пинцета при захвате, сближаются и находятся в деформированном, напряженном состоянии. По мере падения давления и охлаждения пороховых газов в камере, лепестки распрямляются под действием силы упругости, постепенно стравливая газы в образующуюся щель. Поршень-стакан возвращается назад в исходное состояние. Глушитель готов к следующему выстрелу.

Виды и причины поломок

В выхлопной системе поломкам и повреждениям подвержены все элементы, но чаще всего выходят из строя каталитический нейтрализатор, глушитель и датчик кислорода (лямбда-зонд). Поломки делят на:

• механические, обычно возникающие вследствие наезда на препятствие – деформация, вмятины, трещины, обрыв металлических ячеек внутри резонатора или реактивного глушителя. В первую очередь страдает гофра, трубы прогорают или трескаются, обычно в местах изгибов;
• коррозионные, вызванные воздействием воды, конденсата, соли – повышенная хрупкость металла, разрушение металлических элементов;
• эксплуатационные – естественный износ, прогорание, достижение предельного срока службы.

Также поломки могут быть связаны с тем, что изначально использовались некачественные компоненты, которые сами быстро выходят из строя и провоцируют разрушение связанных с ними элементов.

При неправильной эксплуатации происходит преждевременный износ и отказ элементов системы, особенно уязвим нейтрализатор:

• при использовании некачественного бензина (этилированного, с металлсодержащими добавками) его каналы быстро забиваются;
• попадание масла в топливо приводит к коксованию ячеек нейтрализатора продуктами его сгорания;
• в ряде ситуаций часть топливно-воздушной смеси сгорает не внутри двигателя, а уже в нейтрализаторе, вызывая оплавление его сот. Такое происходит при неисправностях датчиков, пропусках зажигания, запуске машины в процессе буксировки;
• механические повреждения при неаккуратной езде или резкое охлаждение горячего корпуса при въезде в лужу приводят к разрушению корпуса.

Засорившийся каталитический нейтрализатор

В глушителе, помимо повреждений и износа корпуса, может случиться:

• обрыв внутренних перегородок, разрушение металлических секций – в реактивном;
• коксование шумопоглощающего наполнителя – в активном;
• повреждение подвески.

Кислородные датчики могут выходить из строя попарно или по отдельности. Им вредят те же факторы, что и нейтрализатору – некачественное топливо, примеси масла в продуктах сгорания, неполадки системы зажигания. К основным поломкам лямбда-зондов относятся:

• неисправность нагревателя;
• нарушение контакта, обычно вследствие окисления;
• прогорание или загрязнение керамического наконечника.

Тюнинг

Но автолюбители все чаще прибегают к различным переделкам. Выхлопную систему подвергают тюнингу как для достижения шумового эффекта, так и для увеличения мощности.

В последнем случае необходимо снизить обратное давление, для чего выхлопная система должна быть модифицирована полностью. Обычный коллектор меняют на равнодлинный (в народе он известен как «паук»). Соединительные трубы покупают большего размера. Тракт по возможности выпрямляют. Катализатор меняют на пламегаситель. Тогда прямоточный глушитель станет эффективным завершением переделки. Однако в этом случае от прямого предназначения глушителя остается одно лишь название. Ведь новое устройство системы выпуска отработавших газов становится шумным.

С другой стороны, добиваются того, чтобы от отсека двигателя отводилось тепло. Для этого коллекторные трубы покрывают термическим напылением с низкой теплопроводностью, благодаря чему выделение тепла снижается, а эффективность системы впрыска возрастает.

Виды автомобильных глушителей

Современные глушители делятся на три вида: диссипативные, реактивные и комбинированные.

В свою очередь вышеперечисленные виды делятся на два типа: прямоточные и лабиринтные.

Диссипативные (поглощающий).

Относятся к типу прямоточных глушителей и имеют не сложную конструкцию.

Состоят из:

1. Корпуса;
2. Перфорированной трубы;
3. Впускного и выпускного патрубков;
4. Специального жаропрочного звукопоглощающего наполнителя;
5. Стальной сетки;
6. Все это соединяется цельносварными стыками.

Принцип работы прост – создающие звук выхлопные газы попадают из перфорированной трубы в камеру где поглощаются жаропрочным звукопоглощающим материалом в результате чего энергия звуковых колебаний преобразуются в тепловую энергию. Часто в качестве такого материала используется минеральная вата, металлическая стружка, стекловата.

Преимуществом такого глушителя является то, что, в зависимости от конструкции, он позволяет увеличить мощность двигателя на 5 – 7%, ведь сопротивление для выхода отработанных газов практически отсутствует.

Недостаток – повышенная шумность, поэтому такие изделия прежде всего являются тюнинговыми и редко используются на обычных автомобилях, как правило, только на спортивных.

Конструктивно поглощающие глушители могу быть:

Сейчасчитают Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Водительское удостоверение на велосипед и электросамокат. Будут ли они введены в 2021 году?

3.6k

1. Стронгеры или «louvered core glasspack». Представляют из собой трубу с выдавленными вовнутрь лепестками металла. Считаются мало эффективными в плане продувки и используются редко. Ошибочно ставятся вместо катализатора.
2. С внутренним диффузором. Не дорогие изделия имеющие свои плюсы и минусы. В плане снижения шумности они эффективнее других аналогов, но вот в плане продувки наоборот. Единственный ощутимый здесь плюс – низкая цена.
3. С перфорированными конусами имеющие разную длину — относиться к комбинированному решению. Конуса ввариваются в основную перфорированную трубу благодаря чему значительно снижается шумность и при этом проток газов вполне удовлетворяет многих.

Реактивные.

Принцип работы таких глушителей основан на эффекте гашения отражаемых волн друг друга, что и приводит к снижению шумности.

В данной конструкции наполняющий материал не предусмотрен, вместо этого в корпус ввариваются дополнительные трубы, камеры и перегородки хаотично отражаясь от которых звуковые волны гасятся.

Но такие глушители редко можно встретить на тюнинговых и спортивных автомобилях, так как их конструкция не позволяет добиться хороших результатов в плане аэродинамичности, причина — большая турбулентность выхлопных газов.

Также в плане проектирования реактивные аналоги сложны поэтому в основном изготавливаются в заводских условиях.

Схемы и краткие характеристики реактивных глушителей представлены ниже.

Комбинированные.

В данном виде воплощены конструкторские решения от реактивных и диссипативных глушителей. Для примера можно взять устройства с перфорированными конусами (смотрите выше).

Обладают хорошей КПД в плане понижения шумности, но вот в плане протока газов тут показатели низкие.

Как заварить глушитель в гараже?

Если прогорел глушитель, а место повреждения имеет большие размеры, может потребоваться более глобальный ремонт.

Распознать серьезное повреждение несложно — сначала появляется «свистящий» звук, который в случае бездействия только усиливается.

Дым из выхлопной трубы попадает в салон, и ездить на автомобиле становится невозможно.

Наиболее надежный способ ремонта — сварка поврежденного элемента. Здесь имеется два пути — доверить работу мастеру или сделать ее самостоятельно.

Во втором случае потребуется:

• Сварочный аппарат (лучше выбирать устройство полуавтоматического типа);
• Набор инструмента (молоток, ключи, отвертки и другие);
• Щетки с металлическим ворсом, а также шлифовочная шкурка;
• Болгарка с насадками;
• Термостойкая краска;
• Куски металлических листов, имеющих толщину 1-2 мм.

Ремонт глушитель выполняется исключительно в поврежденном участке (в месте, где прогорел узел). При наличии проржавевших участков их желательно убрать полностью.

Далее действуйте так:

Вырежьте фрагмент резонатора или глушителя;
Удалите проржавевшие участки;
Обратите внимание на состояние внутренних узлов. Если перегородки и трубки внутри глушителя повреждены, производите их восстановление или меняйте узел в комплексе.

Для сварки лучше использовать полуавтоматический сварочный аппарат, который осторожно латает повреждение

Это связано с тем, что углекислый газ, применяемый в процессе сваривания, не дает металлу перегреваться и менять структуру. В процессе ремонта стоит делать непрерывные швы.

Подробней про сварочные аппараты читайте в статье – как правильно варить кузов автомобиля.

Если ржавчина достала место соединения трубы и кожуха, требуется вырезать корродированный участок, который пришел в негодность, после чего поменять поврежденный узел и снова приварить глушитель на место.

На завершающем этапе стоит произвести покраску поверхности, ведь на заводе эта работа выполняется только формально. Этот этап пропускать не стоит, ведь с его помощью удается продлить срок службы глушителя (об этом поговорим ниже).

Глушитель из порошкового огнетушителя

Доработка штатного глушителя возможна на базе порошкового огнетушителя, эксплуатационный срок которого закончился.

Необходимые материалы

Дополнительно следует подготовить:

• сварочные электроды 1,5 — 2,5 мм;
• электрический сварочный аппарат;
• компактная болгарка с отрезными кругами по металлу;
• детали старого глушителя;
• два отрезка стальной трубы с внутренним диаметром в два дюйма.

Поэтапное выполнение работ

Процесс изготовления выглядит следующим образом.

1. Подготовьте трубу подходящего размера диаметром в 30 — 52 мм. Вряд ли вы сможете найти тонкостенную трубу заводского типа, поэтому просто воспользуйтесь водопроводной.
2. Отверните головку с огнетушителя и избавьтесь от оставшегося порошка.
3. Расширьте отверстие до такой степени, чтобы труба, которую вы приготовили, плотно в него входила.
4. Аналогичное отверстие необходимо сделать с другой стороны баллона, но его следует слегка сместить в сторону стенки огнетушителя.
5. Воспользуйтесь болгаркой, чтобы создать перфорацию на конечных отрезках, расположенных внутри труб (12 — 15 см).
6. Вставьте трубы в баллон с расчётом противоположного расположения перфорированных участков друг напротив друга. Концы должны быть введены в баллон на 60 %.
7. С двух сторон баллона в круговом направлении обварите соединения. Следите за тем, чтобы не прожечь металл огнетушителя.
8. Снимите крепёжные элементы со старого огнетушителя и приварите их на получившуюся самодельную конструкцию. Учтите, что водопроводная труба тяжелее заводской автомобильной, поэтому предусмотрите усиление крепления. С другой стороны, чем тяжелее труба, тем тише работа глушителя.
9. Для снижения уровня шума и увеличения эксплуатационного срока конструкции на два года вставьте гибкую гофру на место после выпускного коллектора. Корпус можно наполнить стекловатой для дополнительного снижения шума.
10. Если вы изготовляете глушитель из нержавейки, предусмотрите возможность разбирать конструкцию. Она может быть частично разборной, и у вас будет возможность периодически прочищать полости и производить ремонт при необходимости.
11. Обязательно убедитесь в герметичности и надёжности сварных швов путём затыкания заглушкой одной из труб и наполнения её водой в перевёрнутом состоянии. Не должно быть даже незначительной течи.
12. Слейте воду и используйте компрессор, чтобы продуть изделие и ликвидировать остатки влаги.
13. Конструкция готова к установке на автомобиль.

Возможно, вас также заинтересует статья нашего специалиста, в которой он рассказывает о том, как выбрать термоленту для глушителя.

Четыре способа звукового погашения

В принцип функционирования легли 4 главных способа звукового погашения: ограничение звука, его отражение, подавление звуковых волн с помощью резонанса и поглощение.

Ограничивающий тип самый простой в своей конструкции: выполнен в виде сужающейся трубы, помещенной в металлический бак. Этот тип подавляет шум частично, существенно снижает мощность мотора и устанавливается на простейшей агропромышленной технике.

Зеркальное изменение направления акустического потока используется в установке на скутеры и мотоциклы. Происходит приглушение колебаний, за счет чего рокот заметно уменьшается. Использование данного варианта возможно только на двухтактных движках, ввиду малой мощности.

Третий вариант применяется на автомобилях. Внутри резонатора устанавливается несколько перегородок, образующих полости, которые соединены в свою очередь полыми прутьями из стали. Здесь в поглощение звука играют роль два фактора:

• звуковые волны и пары меняют направление своего движения несколько раз за счет зеркальных перегородок;
• частота акустических колебаний совпадает, благодаря точным расчетам размеров резонансных камер и трубок. Созданный резонанс подавляет грохот и рокот.

С учетом многообразия двигателей и их мощностей под каждый разрабатывается свой глушитель подобного типа.

Поглощающий образец по своей конструкции напоминает подавление шумовых волн, с той разницей, что трубы у него имеют многочисленные отверстия разного диаметра. По бокам данных перегородок помещен термостойкий материал, например, каолиновая или базальтовая вата, способная вытерпеть температуру до 700 градусов по Цельсию. Акустический поток рассеивается, накладывая свои волны друг на друга после сквозных прохождений. Оставшаяся часть уходит в наполнитель, а остатки — сглаживаются

• каналы выпуска и впуска;
• корпус с герметикой;
• перфорированная трубка;
• мате
• перегородками и изменением направления.

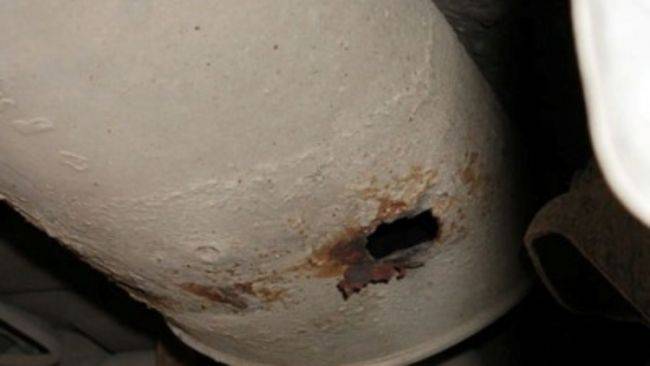

Прогорел глушитель

Как и любая деталь машины, устройство подвергается износу, особенно при контакте с высокими температурами. Если у глушителя появилось большое прогоревшее отверстие в середине — можно ли ехать? Нет. При первых признаках такой неполадки следует обратиться к мастеру. Глушитель демонтируется, затем поврежденный участок вырезается с помощью болгарки.

Затем из металла в миллиметр толщиной вырезают пластину площадью больше отверстия и приваривают ее в виде заплаты непрерывным швом. Швы зачищают, обезжиривают, покрывают специальным термостойким составом.

Этот метод имеет дополнительный плюс: в процессе мастер может оценить, в каком состоянии находятся внутренние элементы устройства, отремонтировать или заменить их при необходимости.

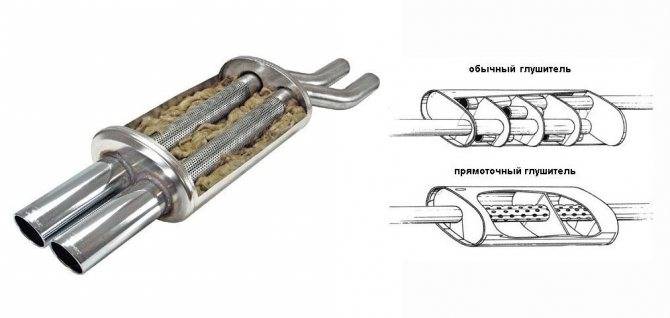

О прямоточной системе

Любой автомобильный глушитель снижает мощность двигателя, создавая значительное сопротивление на пути потока дымовых газов. Такую цену приходится платить за комфорт и практически беззвучный выхлоп. Но для автомобилистов, занимающихся тюнингом своих «железных коней», существует альтернативный вариант – звукопоглотитель прямоточного типа.

Задача данного элемента – снизить потери мощности, продолжая поглощать звуковые колебания от работы двигателя. Прямоток является компромиссным решением, поскольку в угоду мощности он гасит шум не столь эффективно, как штатные элементы авто. Из чего состоит такой глушитель:

• металлический корпус, оснащенный двумя патрубками;
• внутри находится перфорированная прямая труба, соединяющая входное и выходное отверстие;
• между корпусом и трубой заложен звукопоглощающий материал – каолиновая или базальтовая вата.

Звуки, идущие по прямой трубе с отверстиями, частично поглощаются волокном, но другая часть беспрепятственно проходит наружу, ведь перегородки и резонансные камеры отсутствуют. Поэтому автомобили, оборудованные прямотоком, издают рокочущий звук, особенно при нажатии на педаль акселератора.

Высший уровень тюнинга – комбинированная система выхлопа с заслонкой, управляемой из салона автомобиля. С ее помощью поток газов можно переключать между двумя ветками: на первой стоит обычный эффективный глушитель, а на второй – прямоток. Это позволяет использовать мощь мотора только при необходимости, а в обычных условиях ездить по городу без лишнего «рева» из выхлопной трубы.

Ремонт системы выхлопа автомобиля удаление катализатора

Для очищения выхлопа от газов предназначен каталитический конвертер, или катализатор. Он выходит из строя после 80-100 тыс. км пробега. Тогда для ремонта системы выхлопа автомобиля необходимо катализатор удалить. На место детали большинство автолюбителей устанавливает пламегаситель. Делают это с целью избежать крупных расходов, поскольку цена запчасти довольно высокая. Удаление забитого катализатора приводит к улучшению динамики и нормализации расхода топлива.

Выпрямить глушитель на машине

Выправлять погнутую при ударе выхлопную трубу можно при помощи молотка обратного действия. Сделать инструмент несложно самостоятельно. Для этого:

1. Возьмите стержень толщиной 5-10 мм и отрезок трубы.
2. К нижней части стержня приварите ограничитель. Трубу, служившую грузом, наденьте на штырь. Должно быть обеспечено свободное возвратно-поступательное движение утяжелителя.
3. Верхнюю часть приспособления присоедините с помощью сварки к середине вмятины. Если искривление большое, то выпрямлять его нужно с краев. Погнутую поверхность выстукивайте скользящими движениями.
4. Если металл не поддается выравниванию, прогрейте обрабатываемый участок, например, паяльной лампой, соблюдая правила пожарной безопасности.

Ремонт глушителя

Выпрямить глушитель на машине таким образом получится качественно и быстро.

Части глушителя

Эта система не однородна, она собирается из нескольких частей, а именно их пять:

• Это выпускной коллектор, сейчас многие могут сказать — что он не относится к глушащей системе, но он с ней взаимодействует напрямую – основное его назначение отводить газы из двигателя, поэтому я все же его включу в схему.
• Приемная труба.
• Катализатор.
• Резонатор.
• И последняя часть, собственно сам глушитель.

Про выпускной коллектор мы с вами поговорили, также можете почитать про него в этой статье. Переходит сразу к приемной трубе. Она создана для соединения выпускного коллектора и катализатора

Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель

Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его устройство читаем здесь.

Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.

Какой метод выбрать

Итак, как стало известно ранее, основных технологий ремонта глушителя без сварки три и выбрать среди них один получится, только если знать особенности действия каждого:

1. Холодная сварка. Это простой и надёжный способ ремонта выхлопной системы. Она не требует никаких специальных навыков, обеспечивает прочность соединения, поэтому так популярная среди автолюбителей. Главное — подобрать правильный состав, а всё остальное сложностей не вызовет.
2. Бандажи. Чаще всего используются для деталей, которые можно ими обмотать. Для выхлопных труб, к примеру. Имеют керамическую основу, а также пропитаны составами, позволяющим выдерживать большие температуры, до 1000 градусов по Цельсию.
3. Герметики. Не долговечны, но для небольших повреждений, особенно в швах — незаменим

Если повреждение внушительное, то поможет только замена деталей. Это самый лучший выход из ситуации.
