Ремонт гидроусилителя руля (ГУР) своими руками

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

нужен ключ на «12», а также головки на «14» и «24»;
потребуется съемник для стопорных колец;
заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
для откачивания масла из бачка нужен большой шприц и емкость;
очистить верстак и покрыть его чистым картоном для разборки насоса;
подготовить мелкую наждачную бумагу и ветошь для протирки.

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.

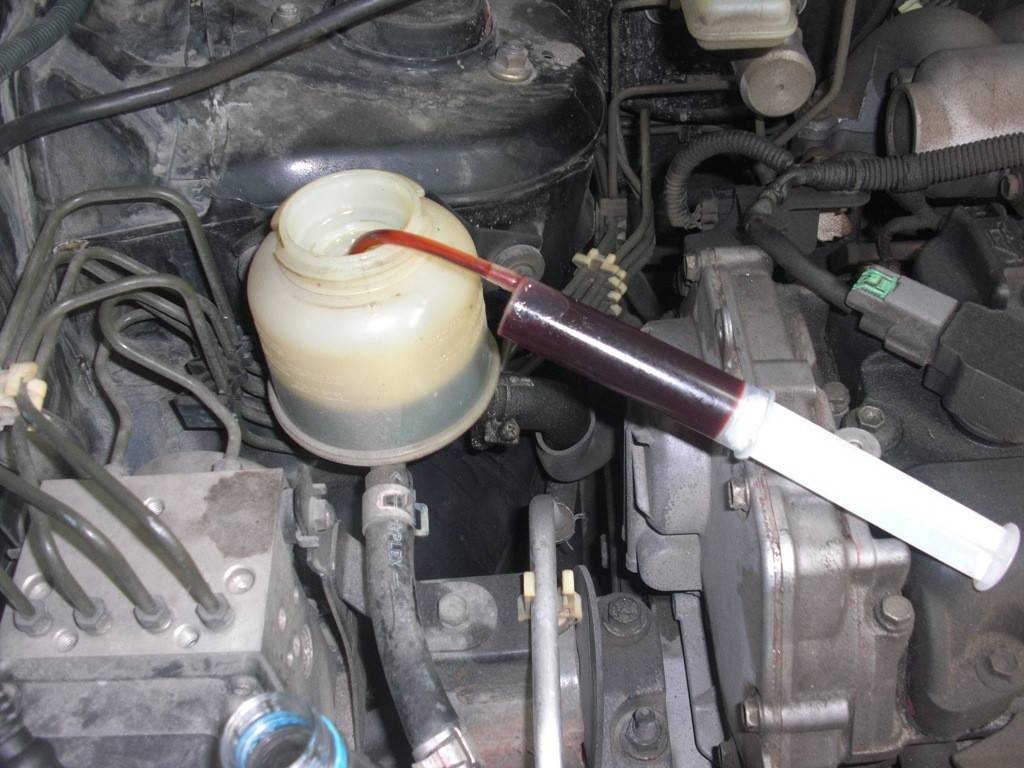

Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
С помощью съемника убрать стопорное кольцо подшипника.
Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

Выпрессовать подшипник с вала насоса.

Поменять негодный подшипник на заранее подготовленный.

Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.

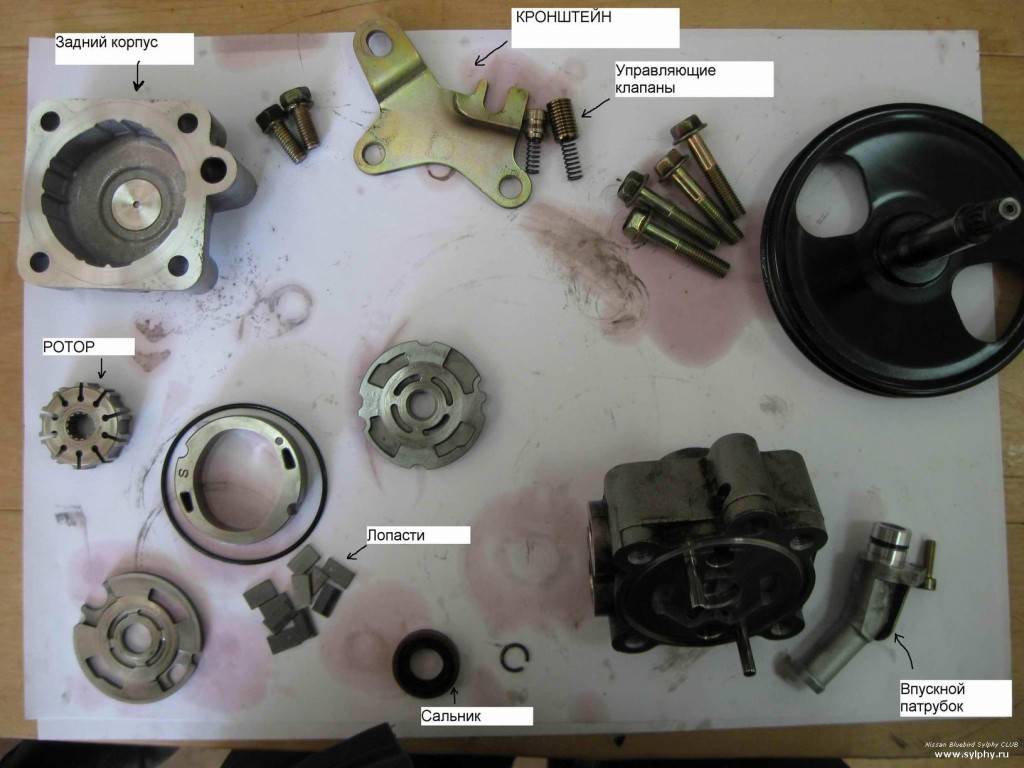

Разборка насоса ГУР

И так, в первую очередь снимаем насос, с него нужно слить всю жижу (как его снять и слить жидкость, думаю, разберется каждый), еще, на задней крышке ГУРа нужно открутить четыре болта головкой на 14.

После начинаем аккуратно снимать крышку, старайтесь не повредить прокладку данная прокладка с внутренним резиновым уплотнением), в корпусе ГУРа оставляем внешнюю часть «рабочего элипсного цилиндра» (далее просто цилиндра). Не нужно пугаться, когда от корпуса отойдёт крышка, может показаться, что она отходит из-за воздействия пружины, при обратной сборке Вам покажется, что она не встает на место, просто продолжайте аккуратно и поочередно закручивать болты по диагонали, тогда всё встанет на место.

Гидроусилитель руля: что это и из чего состоит

Гидравлический усилитель руля – часть рулевого механизма, которая облегчает управление машиной при повороте, наезде на неровности дороги. Гидроусилитель снижает усилия, которые прилагает водитель на рулевое колесо во время движения. При наличии исправного гидроусилителя водителю гораздо комфортнее ездить, меньше нагрузка на руки, легче процесс парковки.

Рекомендуем: Ремонтируем главный цилиндр сцепления ВАЗ 2101 — 2107

Составляющие ГУР:

Насос. Основная часть системы. Ремень, соединяющий усилитель с коленвалом, приводит в действие насос, поэтому весь механизм работает при повороте;
Распределитель. Насос под высоким давлением подает масло в распределитель, чувствительный к уровню и степени загрязнения масла. Если рулевые тяги находятся по бокам рейки, то поршень — по центру корпуса. Может быть другой тип распределителя. Когда поршень находится сбоку, а тяги по центру рейки;
Рулевой механизм>;
Рулевая сошка. Она же соединительная тяга. Основная часть механизма, которая выполняет функцию передачи усилия от вала сектора к продольной тяге;
Соединительные шланги. Отвечают за циркуляцию жидкости по всему механизму. Соединяют бачок с гидравлической жидкостью с насосом, распределителем и гидроцилиндром;
Бачок для гидравлического масла. Из бачка масла попадает во все составляющие механизма, смазывая все детали, а затем возвращается в резервуар.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется

Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд

Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

использовать только ту жидкость, которая рекомендована производителем;
следить за чистотой — не допускать попадание мусора в бачок;
своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Сегодня особое внимание мы обратим на усилители руля, предназначающиеся для установления на авто марки Газель. В сегодняшней статье мы более подробно рассмотрим ремонт гидроусилителя руля Газель

Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

Что собой представляет гидроусилитель?
Как устроен гидроусилитель руля?
В чем заключается ремонт гидроусилителя?
Как правильно заменить жидкость гидроусилителя на автомобиле марки Газель?
Как правильно проводится ремонт насоса рулевого гидроусилителя на машине Газель?

Гул руля

Основная причина почему гудит гидроусилитель руля при повороте, это воздух, скопившийся в жидкости ГУРа. Воздух может образоваться при замене масла и его можно выгнать самому, стоит просто покрутить руль из стороны в сторону, при заглушенном моторе. Однако в ряде случаев удалить его самостоятельно не выйдет и понадобиться продув под давлением. А такое оборудование есть только в сервисах. И если гул появился через какое-то время после замены масла, то причина кроется в не выгнанном воздухе.

Появиться воздух в системе может из-за:

бачка;
не герметичных шлангов;
присадок;
протекающего насоса.

Так же причиной может послужить забитый фильтр бачка. Для этого рекомендуется его прочистить, а лучше вообще заменить вместе с бачком на новый.

Признаки неисправности

Одинаковые симптомы неисправности гидроусилителя руля могут сигнализировать о выходе из строя различных деталей и устройств. К тому же разработчики автомобилей используют различные конструктивные решения, имеющие даже принципиальные отличия. Таким образом, по некоторым признакам удается точно судить о характере неисправности, а иные говорят лишь о наличии поломки, не позволяя выявить причину неисправности. К наиболее распространенным симптомам относятся.

Падение уровня жидкости в бачке. Это может происходить в результате потери герметичности в системе. Жидкость утекает через лопнувшие шланги, поврежденные прокладки или сальники. Выявить место утечки проще всего визуально, подвергнув все элементы тщательному осмотру.
Шумы в насосе ГУР. Сразу следует оговориться, что в системах определенной конструкции характерные звуки, возникающие, когда рулевое колесо вывернуто в крайнее положение, — нормальное явление. Но это вовсе не повод держать руль длительное время повернутым до упора. При появлении шума усилие на рулевое колесо следует немедленно ослабить, поскольку возникающие в таком положении высокие нагрузки приведут к поломке дорогостоящего агрегата. Прочие звуки могут сигнализировать о застывании жидкости при низких температурах, ослаблении или износе приводного ремня, износе валов и подшипников, засорении клапанов.
Пульсация, возрастание усилия или заедания, возникающие при вращении рулевого колеса. Эти симптомы могут появляться при различном его положении, и не всегда связаны с поломкой ГУР. Но если диагностика не выявила нарушения балансировки колес, выходя из строя элементов подвески и деталей привода рулевого управления, то следующим в очереди на поиск неисправности оказывается насос гидроусилителя. Причины могут быть различны – начиная от низкого уровня жидкости в бачке и заканчивая повреждением ротора насоса.

Простой уровень сложности

К простым ремонтным операциям относятся:

Замена потерявшей свои свойства жидкости гидроусилителя руля. Для этого придется вооружиться медицинским шприцем большого объема или резиновой грушей и, откачивая жидкость из бачка, порциями доливать свежую. Попавший в систему воздух следует удалить, несколько раз переместив руль из одного крайнего положения в другое. Произведенная замена во многих случаях позволяет очистить от засорения загрязненные клапана. Если этого не произошло, ремонт автоматически переходит в среднюю категорию сложности.
Подтяжка или замена приводного ремня насоса. Тут все просто. Ослабляется фиксирующий болт системы натяжения, после чего насос за корпус перемещается в нужном направлении, позволяя натянуть или снять ремень. В некоторых автомобилях насос ГУР приводится общим приводным ремнем и тогда следует действовать в соответствии с инструкцией по его снятию и установке.
Замена поврежденных трубок и шлангов. Выполнить подобные операции вполне по силам даже начинающему механику, если действовать осмысленно и аккуратно. Следует лишь предварительно удалить жидкость из системы. По окончании работ обязательно протрите вытекшее масло ветошью, чтобы оно не выгорало на горячем двигателе и вам не пришлось дышать едкими испарениями.

Средний уровень

К операциям средней сложности можно отнести замену сальников, уплотнений, подшипников и клапанов насоса ГУР. Если определено, что во всем виновата помпа, то ее придется снять и разобрать

Прежде чем вы решите разобрать насос гидроусилителя, важно убедиться, что у вас будет чем заменить вышедшие из строя детали. Ведь если прокладки можно изготовить самому, а сальники или подшипники подобрать по размерам, то с клапанами все обстоит значительно сложнее

В большинстве случаев корпуса насосов состоят из нескольких частей, соединенных между собой стягивающими болтами. После их ослабления разборка осуществляется последовательно. Иногда для этого могут потребоваться специальные выколотки и съемники.

При наличии повреждений, детали следует просто заменить. Но если обнаружено, что дело не в самом подшипнике, а в поврежденном посадочном месте на валу или в корпусе, установка новых комплектующих не даст желаемого результата, а ремонт сразу перейдет в категорию высокой сложности. При выявлении неисправности клапанов рекомендуется производить замену комплектом, так как эти детали группируются по своей пропускной способности. В зависимости от конструкции, они выворачиваются с помощью отвертки или гаечного ключа. Разбирать узел следует в чистоте, избегая попаданий внутрь него загрязнений.

Неисправности гидроусилителя руля

Поворот руля сопровождается необходимостью приложения значительных усилий для того, чтобы преодолеть вес автомобиля и развернуть колёса в нужном направлении. Специальное устройство ГУР (гидроусилитель) позволяется компенсировать усилия и облегчить процесс управления машиной. Насос ГУР создаёт определённое давление жидкости внутри системы, под действием которого перемещается рулевая рейка. По завершении манёвра поворотный механизм возвращается в нейтральное положение.

Основными причинами выхода из строя ГУР могут быть:

Снижение уровня жидкости в системе.
Недостаточное натяжение приводного ремня.
Утечка масла из-за нарушения целостности шлангов и соединений.
Образование воздушных пузырей внутри системы.
Выход из строя насоса.
Износ узлов ГУР, связанный с чрезмерными нагрузками и нарушением правил эксплуатации.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса:

Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
Если обнаружили течь жидкости из системы усилителя руля.
Если во время вращения рулевого колеса стали слышны посторонние звуки.
Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Причины поломки насоса гидроусилителя

Наиболее часто насос нуждается в ремонте по следующим причинам:

изнашиваются шестерни и подшипники насосного вала, приводные шкивы, редукционные клапаны;
в системе содержится недостаточный либо чрезмерный объем гидравлической жидкости;
изношены уплотнительные кольца, из-за чего происходит утечка жидкости;
в систему попал воздух;
ремонт насоса рулевой рейки необходим из-за применения гидравлического масла некачественного либо неподходящей марки.

Последствия езды с неисправностью

Автомобиль может осуществлять движение с неисправным насосом гидроусилителя руля и делать повороты. В этом случае необходимо учитывать, что игнорируемый или затягиваемый ремонт двухконтурных насосов ГУР приведет к возникновению более серьезных проблем. В частности, без прокачиваемого в системе масла может произойти повреждение рулевой рейки. Другие негативные последствия скажутся на самом автолюбителе, который при управлении авто будет уставать быстрее, в особенности при парковке.

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

В любом случае, производители рекомендуют при возникновении любых проблем с насосом делать полную переборку и чистку. Это поможет уменьшить вероятность износа, а, следовательно, увеличит срок службы всей системы.

Вывод

В конструкции автомобиля есть очень важные узлы, устройства и детали, а есть менее важные. Вот за особо важными узлами надо следить часто. При обнаружении признаков, стараться как можно быстрее устранить причину.

В этом видео показывается устройство и принцип работы насоса гидроусилителя руля Шевроле Авео

Как ремонтировать насос ГУРа самостоятельно

Ремонт гидроусилителя руля

Гидравлический усилитель рулевого управления – система, которая направлена на обеспечение дополнительной комфортабельности и безопасности при эксплуатации автомобиля. ГУР не только обеспечивает легкость управления автомобилем при маневрировании на малых скоростях, он еще и позволяет удержать автомобиль в случае «выстрела» колеса при передвижении на значительной скорости.

Но при этом гидравлический усилитель – дополнительное оборудование автомобиля, а значит, еще одно место, где могут появиться неисправности, если своевременно не проводить диагностику состояния и обслуживание этой системы.

Стоит отметить, что поломка ГУР не является критической для авто, и его можно эксплуатировать дальше. Ведь конструкторами предусмотрено, что выход из строя гидравлического усилителя не сказывается на работе рулевого механизма. В целом, возможность передвижения на машине с неисправным ГУР предусмотрена лишь для того, чтобы обеспечить возможность добраться без эвакуатора до точки ремонта.
