Ремонт и замена выхлопной системы автомобиля своими руками

Как влияет гофра глушителя на работу двигателя

Строго говоря, данное соединение давно уже гофрой не является. Гофрирование создаётся на листовом металле для придания ему анизотропных свойств, то есть повышения жёсткости в одном направлении прикладывания силы и понижения в другом.

В современном автомобиле гофры (сильфоны) в чистом виде в выхлопной системе уже не используются. Здесь ставят плетёные вваренные вставки, по инерции называемые гофрами. Но в некоторых из них действительно есть элементы, действующие по принципу гофрирования.

Появление подобных устройств позволяет решить ряд проблем:

гибкая вставка существенно уменьшает динамические нагрузки на выпускной тракт, сокращается вероятность появления трещин;
гофра позволяет некоторое смещение приёмного и выходного фланцев в пространстве, осевое. радиальное и угловое, что снижает требования к точности изготовления крупногабаритных деталей, а следовательно и их стоимость;
изменение положения двигателя, как в результате вибраций или реактивных моментов, так и долговременное, при износе упругих креплений, компенсируется деформацией гибкого соединения, не вызывая дальнейших разрушений.

Исправная гибкая муфта оказывает исключительно положительное влияние на работу двигателя, снижая общую вибронагруженность автомобиля, при этом никак не мешает свободному выходу отработавших газов.

Неприятности начинаются по мере износа и разрушения гофры;

возрастает сопротивление на выхлопе из-за появления посторонних деталей в потоке;
увеличивается внешний шум, прогоревшая или порвавшаяся муфта пропускает газ наружу до глушителя и резонатора;
искажается структура крепления деталей выпускного тракта, они могут начать задевать за дорогу и ломаться.

Гибкие муфты достаточно надёжны, что определяется особенностями их конструкции.

Признаки повреждения

Самый главный признак повреждения гофры – нетипичные звуки при включении зажигания и езде.

«чихание» авто, хлопки;
снижается мощность двигателя;
ритм работы двигателя становится неустойчивым;
выхлопные газы проникают в салон автомобиля;
появляется копоть на металлических деталях.

Первые два способа подразумевают качественный ремонт с дальнейшей длительной эксплуатацией детали. Третий – временную замену, для того чтобы доехать до ближайшего СТО. Мы увидим, что сварка глушителей и гофр хоть и желательна, но вовсе не необходима.

Советы

Для того чтобы снизить шумливость самодельного глушителя, рекомендуется наполнить его корпус каким-нибудь материалом типа стекловаты. Также рекомендуется проделать отверстие для слива конденсата внизу глушителя. Таким образом, он не будет преждевременно ржаветь и издавать посторонних шумов.

Если это глушитель, своими руками сделанный из нержавеющей стали, важно продумать его конструкцию. Сделайте его частично разборным. Так вы периодически будете очищать полости трубы от грязи и по необходимости менять наполнитель

Благодаря разборной конструкции срок службы детали увеличится в несколько раз. Установка и замена своими руками глушителя производится на штатные места. Главное – усилить их, так как вес конструкции немного увеличивается

Так вы периодически будете очищать полости трубы от грязи и по необходимости менять наполнитель. Благодаря разборной конструкции срок службы детали увеличится в несколько раз. Установка и замена своими руками глушителя производится на штатные места. Главное – усилить их, так как вес конструкции немного увеличивается.

Смена резонатора

Заменить резонатор на ВАЗе 2110 также желательно. Делается это после смены глушителя.

Новый резонатор для ВАЗ 2110

Работа по замене резонатора выполняется в следующей последовательности:

Резонатор закреплен на глушителе обжимным хомутом с уплотнительным кольцом.
К нейтрализатору он крепится при помощи плавающего фланца, состоящего из двух болтов, и развальцовки.
На встречной части элемента расположен так называемый кулак.
Демонтировать болты часто оказывается достаточно сложно. Чтобы вы не мучились, просто срежьте их болгаркой и купите новые болты. Это самое простое решение проблемы.
Если болгарку раздобыть не удалось, возьмите на вооружение жидкий ключ. Это популярное среди автомобилистов средство WD40 или его аналоги. Обработайте места крепления болтов этим составом, подождите некоторое время, после чего болты должны открутиться.
Демонтировав болты, снимите хомут глушителя.
Из резинок подвески извлекайте резонатор. Проверьте состояние резинок. Если они изношены, замените их на новые.
Возьмите новый резонатор, закрепите их на резине и подключите к глушителю таким образом, чтобы идущая к глушителю от резонатора труба располагалась параллельно относительно земли.
Если на кулаке нейтрализатора вы заметили выработку, заусеницы, следы ржавчины, обязательно обмажьте соединение герметиком. Причем это должен быть высокотемпературный герметик.
Вооружившись новыми болтами и гайками, затяните фланцы катализатора и резонатора.
Фиксация нейтрализатора к резонатору осуществляется двумя болтами фланцевым соединением. Крепление происходит к штатам, но есть приемной трубе, при помощи подпружиненного соединения и двух развальцовок. Промежуток между ними содержит уплотнительного кольцо из графита или металлоасбеста.

Самостоятельный тюнинг выхлопной системы

Процесс самостоятельного усовершенствования выхлопной системы может производиться в гараже, если автолюбитель на достаточно хорошем уровне владеет необходимым оборудованием: болгаркой, сварочными аппаратами и устройством для сгибания труб. При самостоятельном выполнении данного вида улучшения автомобиля необходимо выполнить смену всей конвейерной и стандартизированной выхлопной системы транспортного средства на прямоточную.

Кроме умения работать с оборудованием, важное условие при самостоятельном выполнении тюнинга выхлопной системы – стопроцентное знание этой системы вашего авто: тип, материал и диаметр глушителя, соотношение технических характеристик. Чтобы усовершенствовать механизм работы выхлопа, избежав неприятных последствий, важно учитывать каждую мелкую деталь

Легче будет совершить собственноручный тюнинг, используя прямоточную оригинальную выхлопную систему, полностью соответствующую структуре и характеристикам автомобиля. Для этого понадобятся инструменты и подъёмник.

Какие виды тюнинга можно сделать своими руками?

Видеотюнинг. Поскольку он производится лишь для улучшения внешнего вида автомобиля, организовать его самостоятельно не составит труда. Достаточно будет сменить старую насадку на глушитель на новую, которая вас больше устраивает в визуальном плане. Насадки вы можете приобрести в магазине автозапчастей или заказать по интернету.
Аудиотюнинг. Тоже возможен для самостоятельного выполнения, но требует некоторых инструментов и следования инструкции (представлена ниже).
Технический тюнинг рекомендуется выполнять только при особой необходимости и только в специализированных учреждениях – автомобильных салонах, чтобы быть уверенным в безопасности процесса и удовлетворительном конечном результате в виде повышения мощности автомобиля.

То же самое касается и эффекта «языка дракона» — данный вид тюнинга выполняется при полноценном вмешательстве во внутреннюю структуру выхлопной системы автомобиля и правильное его выполнение напрямую влияет на безопасность.

Необходимые инструменты и оборудование

Для самостоятельного улучшения выхлопной системы своего автомобиля вам понадобятся следующие приборы:

купленный или сваренный новый коллектор (рекомендуется обратить внимание на модель 4.2.1 с тривиальным названием «паук»);
старая или новая последняя доля глушителя;
может понадобиться подъёмник;
дрель;
болгарка;
газовый резак;
может понадобиться аппарат для сварки.

Пошаговая инструкция по тюнингу своими руками

Чтобы правильно организовать тюнинг выхлопной системы собственноручно, следуйте следующим указаниям:

приготовьте все нужные в процессе приборы и инструменты;
выкрутите или высверлите гайки, чтобы произвести снятие прежнего коллектора;
установите новый системный коллектор на место прежнего, в обязательном порядке хорошо после этого закрутив гайки – в процессе работы автомобиля они испытывают предельные температуры и максимальные нагрузки. Рекомендуется их солидолом или обработанным маслом, чтобы устанавливать было удобнее;
точно следя за местом установки, поставьте банку от другого авто на прежний глушитель. Если есть проблема различия диаметров, можно решить её с помощью аппарата для сварки;
попробуйте завести устройство и прислушайтесь к звуку выхлопа при различных оборотах.

Вот таким способом стоит осуществлять тюнинг выхлопной системы. Преимущество такого усовершенствования – возможность автолюбителю самому настроить звук, который он бы хотел слышать при выхлопе.

Причины возникновения неисправности

Объективно самым простым способом решения образовавшейся проблемы является замена элемента. Но установить новый глушитель не всегда возможно. Причин бывает достаточно много.

Если поменять его не удаётся или временно не получается, можно прибегнуть к иному способу устранения проблемы. Заключается он в восстановлении, то есть ремонте глушителя. Причём провести работы можно своими руками, не используя сварочные аппараты, с которыми далеко не каждый умеет обращаться должным образом.

В теории наиболее приемлемым вариантом считается предотвращение поломки, нежели её устранение теми или иными способами. Но всех неприятностей и неожиданностей, потенциально возникающих на дороге, не избежать. Используя меры профилактики, часто удаётся предотвратить и предупредить возникновение целого ряда поломок.

Когда машина эксплуатируется постоянно, глушитель просто не может работать вечно. В определённый момент один или несколько симптомов обязательно проявятся. Чтобы не устранять тяжёлые последствия, рекомендуется ещё на ранних стадиях обнаружения неисправности пытаться её устранить. Когда глушитель прогорел и образовалось отверстие, нарушающее его работоспособность, нужно принять соответствующие меры.

Но для начала нужно понять, что именно указывает на неисправность и какие причины возникновения подобных поломок

Тут следует обращать внимание на следующие моменты:

материал изготовления. Часто именно из-за использования низкокачественных материалов при изготовлении глушителей они начинают прогорать под воздействием высоких температур со стороны двигателя. Это характерно для бюджетных автомобилей, а также для тех, кто решил сэкономить в своё время на замене этого элемента, и купил дешёвую запчасть;
абразивное воздействие. Поскольку система выхлопа проходит по днищу автомобиля и обычно не защищена, то на конструкцию воздействуют абразивные частицы в виде камней, песка, разного мусора и пр.;
удары. Про качество отечественных дорог знает каждый, потому лишний раз напоминать об этом не имеет смысла. Проезжая участки с ямами и выбоинами, довольно легко наехать глушителем на твёрдое препятствие, что приведёт к сильному удару и образованию повреждения. Иногда это просто небольшая трещина, а в некоторых случаях и вовсе можно потерять деталь;
резьбовое соединение. С его помощью глушитель соединяется с системой выхлопа. Если соединение слабое или износилось с течением времени, вероятность потерять глушитель достаточно высокая. Потому за состоянием затяжки и самой гайки нужно периодически следить.

Потенциальных виновников в повреждении глушителя достаточно много. Но в подавляющем большинстве случаев причину следует искать в естественном прогорании металла в процессе эксплуатации и в механических повреждениях из-за ударов днищем машины о твёрдые предметы и поверхности.

Полностью исключить подобные ситуации невозможно. Потому в определённый момент глушитель прогорит или пробьётся. Вопрос лишь в том, как устранять подобные неисправности. Можно пойти путём замены элемента, либо же попытаться его восстановить своими руками. Причём использовать метод сварки вовсе не обязательно. Существует целый ряд методов, где сварочный аппарат не нужен.

Признаки неисправности выхлопной системы:

Непривычный или слишком громкий звук выхлопа.
Запах выхлопных газов в салоне при закрытых окнах.
Отработанные газы визуально заметны из-под днища.
Неприятный запах выхлопных газов, при заведомо качественном топливе.
Наличие примесей, вылетающих из глушителя при работе: насыщенный цветной или белый дым, капли влаги или масла. Данный признак также может свидетельствовать о неисправности двигателя, поэтому требуется дополнительная диагностика.
Резонансный дребезг при изменении оборотов коленчатого вала, глушитель «звенит».
При проезде неровностей, резком трогании с места или торможении, слышны удары глушителя о корпус.
Выхлопная система цепляется за незначительные неровности дороги.
Повышенный расход топлива при исправной топливной системе автомобиля.
Затруднения при запуске двигателя, при отсутствии иных неисправностей.
Визуально заметные повреждения: вмятины, прогары, сквозная коррозия. Вплоть до того, что у вас может быть пробит глушитель.
Слишком сильно греется глушитель, ощущается избыточный нагрев днища кузова в салоне.

При появлении любого из признаков, рекомендуем обратиться в сервис GSavto для оценки состояния вашей выхлопной системы.

Как сделать глушитель на авто своими руками?

Сделать глушитель своими руками не очень сложно, если есть соответствующий инструмент и опыт работы с ним.

Глушитель своими руками из нержавейки

Из нержавейки

В данном случае изготовление глушителя своими руками будет разбито на несколько этапов:

На первом подготавливается труба для прямотока. Выбирать её длину нужно опираясь на модель автомобиля и пространство под днищем. Диаметр трубы зависит от объёма двигателя. Так, например, для силового агрегата, объёмом от 1.6 до 2 л рекомендуется применять трубу диаметром 55 мм. В ней необходимо проделать ряд отверстий из расчёта – чем их больше, тем ниже будет шум двигателя, но нельзя забывать о потере прочности трубы при сильной перфорации.
Далее изготавливается банка глушителя. Она должна быть такого диаметра, чтобы в неё входила труба с фланцами. Корпус банки изготавливается из нержавейки толщиной 2 мм. Он сгибается и сваривается по правилам, разработанным именно для этого типа металла. Ведь он намного более упругий и прочный чем обычное железо.
На третьем этапе труба с перфорацией и приваренными фланцами обматывается жаропрочным материалом, а поверх него закрепляется базальтовая вата. В принципе, можно использовать обычную стекловату, но она недолговечна в таком устройстве, ведь глушитель автомобиля постоянно вибрирует и волокна ваты в результате будут ломаться и рассыпаться.
На последнем этапе труба помещается внутрь полученной банки из нержавейки и приваривается через заранее закреплённые на ней фланцы, закрывающие переднюю и заднюю часть конструкции.

Рекомендуется проваривать все швы с высокой точностью, чтобы не было микроотверстий, тогда глушитель прослужит долгие годы, оставаясь герметически закрытым.

Процесс выполнения работы

Из огнетушителя

Чтобы сделать глушитель из огнетушителя, понадобится пустой огнетушитель, высотой примерно 0,5 метров. Труба для прямотока изготавливается, так же, как и в первом варианте – в ней просверливаются отверстия по всей длине.

В отрезанных частях огнетушителя прорезаются отверстия с диаметром, соответствующим перфорированной трубе. Затем они надеваются на неё и тщательно привариваются. На саму трубу наматывается теплоизолятор и базальтовая вата. После этого труба помещается в корпус огнетушителя и заваривается со стороны отрезанных ранее фланцев.

Из термоса

В данном случае в качестве камеры поглощающей шум выступает колба из-под термоса. Понятно что не из стекла, а из нержавейки. Так как термос, даже большой, для полноценного глушителя подходит не очень хорошо, его можно расположить в самом конце трубы, как последний маленький прямоток. Для этого в нижней части термоса, в наружной его стенке, прорезается отверстие, а нижняя часть внутренней стенки, перфорируется сверлом. Затем конструкция приваривается на выхлопную трубу, так, чтобы её кромка была на внешней стенке устройства.

Как я ремонтирую прогоревший глушитель своими руками, без использования сварки

В глушителе появляться дыры и вместе с ними звук, который мешает получать удовольствие от вождения.

Здравствуйте, сегодня решил поделиться с вами своим «колхозным» методом ремонта глушителей.

На данный момент, я уже почти перестал практиковать этот способ, так как незаморачиваюсь и приобретаю новые, а вот раньше, я очень часто использовал этот способ.

Честно говоря, я даже не знаю, делает ли так еще кто-нибудь, но я, делал ни один раз и был вполне доволен эффектом.

Итак, снимаем глушитель. Чаще всего он прогорает либо в месте соединения трубы и банки, как на фото:

Либо дыра появляться в самой банке:

Конечно в первом случае, помочь глушителю без сварки, почти нереально, только если на короткое время с помощью специального герметика или холодной сварки, например если автомобиль продается.

А вот с проблемой дырок, как на втором примере, я разбираюсь легко.

Кстати, чаще всего глушитель ржавеет из-за конденсата (жидкость) которая постоянно в нем присутствует. Для продления жизни глушителю, знающие водители советуют проделывать снизу банки глушителя дырку или даже несколько дырок, чтобы конденсат не задерживался в банке.

Я следую этому совету и пожалуй соглашусь, глушителя с искусственно просверленными дырками, действительно служат дольше.

Просверленная дырка в глушителе, для спуска конденсата

Прошу прощения, что немного отвлекся. Итак, я беру металлическую канистру из-под моторного масла. Толщины металла хватает, чтобы использовать ее как латку.

Теперь я вырезаю из канистры латку, примерно в два раза больше, чем сама дырка.

Наждачной бумагой обязательно зачищаем ржавчину на глушителе, в том месте куда собираетесь «клеить» латку.

Находим в гараже или приобретаем в магазине маленькие саморезы и теплостойкий герметик. Наносим герметик как на поверхность глушителя, возле дырки, так и на латку.

Теперь прикладываем латку к дырке и закручиваем ее на саморезы. Используйте с каждой стороны минимум три самореза. В общем, чтобы надежно закрепить латку, уйдет 12 саморезов.

Именно из таких канистр и саморезов, получаются отличные латки.

Швы также обрабатываем герметиком. Такой вот очень простой и проверенный лично способ. Одна машина, с такой латкой в глушителе проездила у меня два года, так и продал ее.

Иногда, вместо герметика, я использовал термостойкую холодную сварку, но она начинает отваливаться как правило месяца через три. Но это все же приличный срок, если вы решили продать автомобиль и больше не хотите вкладывать в него средства.

Я извиняюсь, что не могу предоставить фотоотчет, как выглядит этот процесс, так как давно уже это не делал. Но, надеюсь я понятно объяснил смысл ремонта. Вот именно таким способом, я ремонтирую глушители своими руками, без использования сварки.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

Самостоятельное восстановление выхлопа с помощью холодной сварки

В сравнении со стандартной сваркой это довольно хороший альтернативный способ. Основное отличие только в том, что после обыкновенных сварочных работ на участке шва железо стает весьма слабым, в результате этого может произойти быстрое прогорание выхлопа. Воспользовавшись же холодной сваркой, подобного эффекта вы не увидите.

Два конца выхлопа очищаются от болота и следов коррозии – готовятся для применения состава. Затем, строго придерживаясь инструкции, содержащейся на упаковке товара, выполняется ремонт глушителя. После того, как дыра уже «запаяна», требуется некоторое время подождать, чтобы полностью высох состав. Схожим методом можно проводить и самостоятельное восстановление гофры выхлопа.

Устройство выхлопной системы автомобиля

Выхлопная система предназначена для выпуска из двигателя отработанных продуктов сгорания топлива (газов). Традиционно выхлопная система состоит из следующих элементов:

Выпускной коллектор, являющийся частью навесного оборудования авто. Его задача – сбор выхлопных газов от цилиндров в одну трубу.
Нейтрализатор – каталитический конвертер. Это устройство стало применяться относительно недавно. Его задача в выхлопной системе — дожигать угарный газ (углеводороды) и делать выхлопную систему автомобиля минимально токсичной для окружающей среды.
Глушитель. Задача этого устройства – снижение уровня шума происходящего при выходе в атмосферу отработанных газов двигателя. На разных моделях авто глушители имеют разные конфигурации, что связано с конструктивными особенностями, как двигателя, так и кузова, вдоль которого проходит глушитель.

https://youtube.com/watch?v=AZT5CK0dGBM

Резьбовое соединение

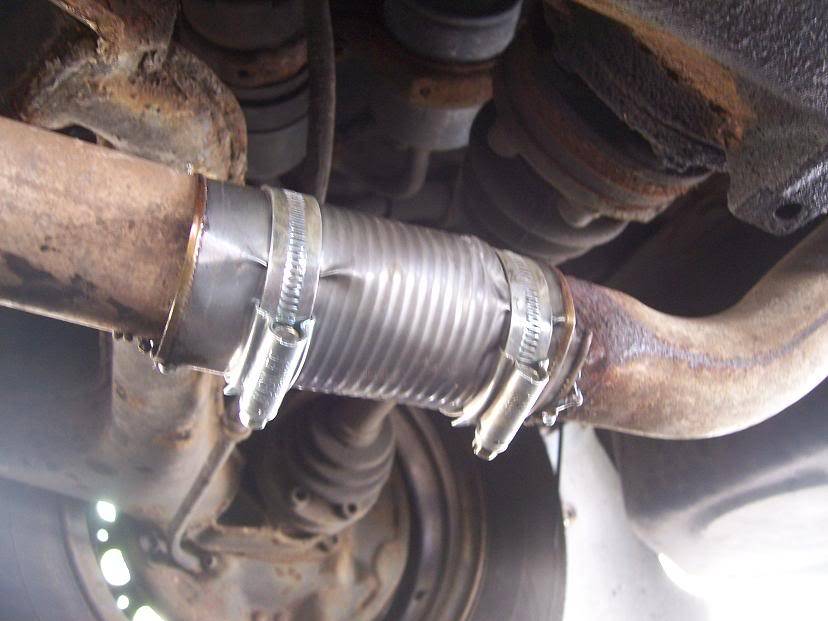

Для ремонта понадобится высокотемпературный герметик и восемь болтов с резьбой на М5.

Старая запчасть все так же срезается болгаркой. Для того чтобы установить новую деталь необходимо сделать следующее:

На кольцах и выхлопной трубе просверлить восемь отверстий диаметром 4-6 мм по окружности в местах контакта;
При помощи метчика на М5 нарезать резьбу в просверленных отверстиях;
Все детали конструкции обработать герметиком;
Болты завернуть в отверстия;
Установить гофру.

Использование высокотемпературного герметика позволит обеспечить надежность выполненного соединения. После выполнения указанных действий вы получите довольно качественный и герметичный узел выхлопной системы авто.
