Почему бензонасос не качает бензин

Топливный насос Дэу Нексия. Признаки неисправности бензонасоса.

Ничто так не радует слух автовладельца, как ритмичный стук четко отлаженного бензинового двигателя, поэтому любые посторонние шумы в биении автомобильного сердца воспринимаются как крайне тревожный симптом. Что уж говорить о серьезных «перебоях» или ситуациях, когда мотор внезапно замирает в гнетущей своей неопределенностью тишине. И здесь владельцу понадобятся все его опыт и искусство, чтобы, уточнив симптомы, правильно выставить диагноз и определиться с ремонтом.

Как говорят практики, все причины в перебоях работы двигателя Дэу находятся между свечами и бензонасосом. Предположим, что, выкрутив свечу, мы уже убедились в наличии на ней сильной искры

В подобной ситуации очень важно знать характерные признаки, указывающие на то, что топливный насос Дэу Нексия (бензонасос нексия) стал причиной бессонницы хозяина

Как правило, неисправность бензонасоса в Нексии заключается в том, что он перестает поддерживать нормальное давление в топливной системе, равное 2,7-2,9 кгс\см2. При этом в большинстве случаев давление падает, в результате чего топливо не разбрызгивается форсунками, а стекает в цилиндр, где не успевает сгорать полностью. Как следствие, неустойчивая работа двигателя, которая проявляется в следующем:

  • Во-первых, трудности с пуском «на холодную», особенно в сильный мороз. Подобная проблема очень часто встречалась на 16-клапанных Нексиях 2005—2006 годов выпуска, когда в целом исправный топливный насос в морозную погоду, сам будучи настывшим, не выдавал нужного количества оборотов, а после прогрева двигателя разогревался и сам. В итоге,проблема носила сезонный характер, хотя и доставляла кучу приятных эмоций счастливым обладателям новых автомобилей.
  • Во-вторых, падение тяги, троение и наличие сильного выхлопа. От недостатка давления в топливной системе топливо недосгорает, не передавая двигателю необходимой мощности, но выдавая обильный смрад. Очевидно, что машина при этом «тупит» и не хочет разгоняться.
  • В-третьих, остановка двигателя на поворотах и на холостом ходу. Поскольку при выжимании сцепления и снятии газа происходит падение оборотов двигателя, то ослабший топливный насос Нексии не выдает необходимого давления, достаточного для бесперебойной работы двигателя, и, как результат, машина глохнет.
  • В-четвертых, рост расхода топлива. Недостаток давления в системе вынуждает водителя постоянно использовать так называемые перегазовки, а медленный разгон провоцирует сильнее нажимать на газ. В итоге повышенный расход топлива, причем очень существенный.

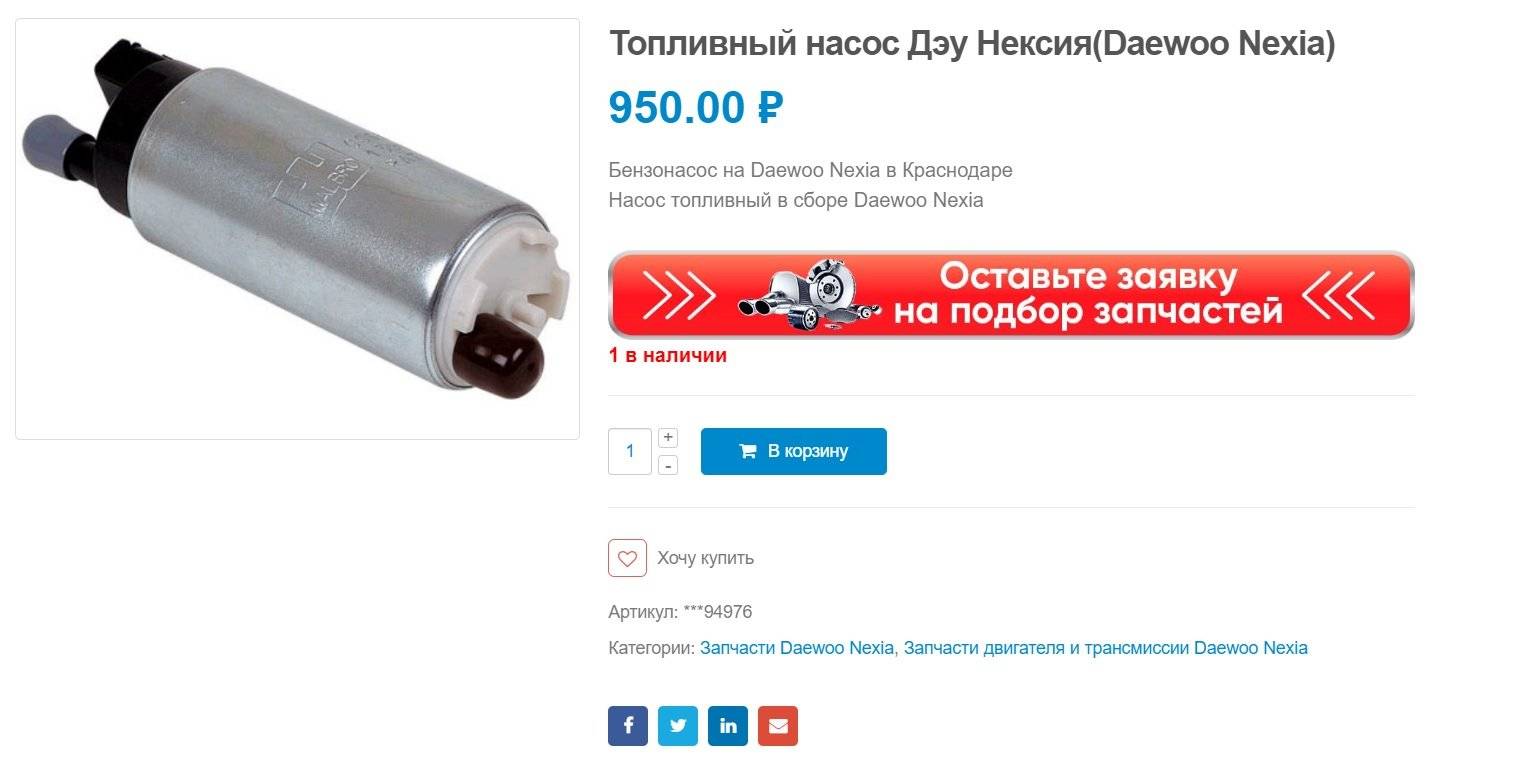

Как отмечали многие владельцы Нексии, топливный насос производства KAFUS, устанавливаемый на эти машины, был очень требователен к топливу и к условиям эксплуатации, да и сам был выполнен не лучшим образом. Поэтому многие вместо ремонта сразу решались на замену барахлящего агрегата, справедливо считая, что аналог от BOSCH (серии 05804530) будет работать гораздо лучше заводского оригинала.

Однако справедливости ради следует сказать, что подобные проблемы могут появляться и при неисправностях регулятора давления топлива в топливной рейке. Посылая ошибочные сигналы бензонасосу, неисправный датчик заставляет его создавать избыточное давление в системе и сильно переливать. Как результат, происходит образование излишне богатой смеси, что провоцирует перерасход топлива и в целом похожий симптомокомплекс. Прояснить ситуацию может только изучение уровня давления топлива на СТО. Кстати, если вы решились на замену бензонасос нексия, цена его в компании «Автокор» будет максимально соответствовать вашим ожиданиям. Наши специалисты смогут помочь в выборе стабильно работающего агрегата от проверенного и авторитетного производителя с разумной стоимостью.

Принцип работы РДТ

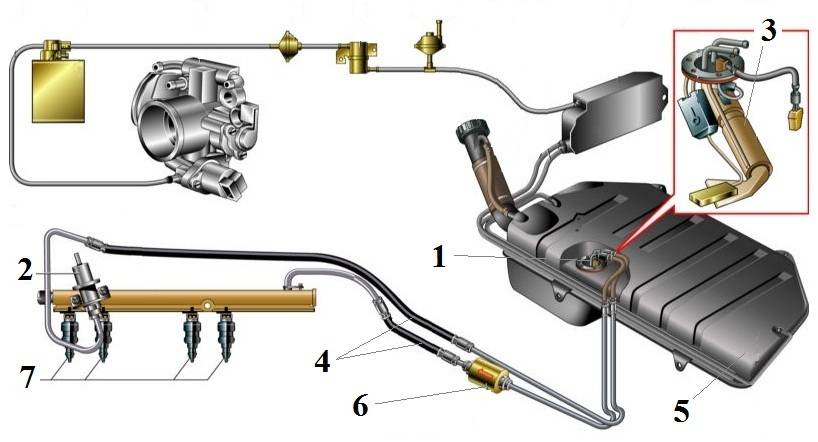

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

  • плохо качает бензонасос и не создает нужного давления;
  • бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Что делать

Следует сначала определить конкретную причину поломки. Из всего вышесказанного можно сделать вывод, что причин бывает достаточно много, поэтому работу придется проделать не маленькую, но она всем будет под силу. Задачей второй необходимости будет устранение неисправности. Начинать самостоятельную диагностику лучше с проверки питания. Затем проверяем диафрагму. Первое для электрических, а второе для механических.

На заметку!

Помимо всей конструкции бензонасоса важно не забыть про составляющие его детали, которые тоже обязательны к проверке. Есть много способов, как проверить топливный насос

Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса

Есть много способов, как проверить топливный насос. Сейчас продаются наборы, с помощью которых можно проверить давление в топливной магистрали. Нормальное значение – 7 кг/см. Пониженное будет означать поломку бензонасоса.

Сам бензин попасть в машину не сможет, поэтому бензонасос – одна из главных деталей машины. Проводить его диагностику нужно постоянно, а не только когда уже поломка приведет к остановке автомобиля где-нибудь на трассе или что еще хуже в поле без проезжающих мимо машин. Следить за состоянием своего авто нужно точно так же, как и за своим здоровьем, если вы любитель машин. Желательно устраивать «поддерживающую терапию». Она будет актуальна для тех, кто хочет продлить жизнь насоса.

Старайтесь следить за качеством используемого топлива. Исключайте и предотвращайте попадание воды в бак автомобиля. Когда наступает время технического осмотра, то не поленитесь заменить топливные фильтры. Если заметили повреждение на топливном баке, демонтируйте топливный насос. Следите за своей машиной и чистите топливный бак. Передвигаться с почти пустым бензобаком не стоит.

Всем известно нахождение насоса в бензине, за счет которого он охлаждается, так вот если ездить с пустым баком, то он может нагреваться, а в дальнейшем и совсем сгорать. Все материалы, представленные выше, помогут починить топливный насос, или хотя бы понять причину поломки, если нет плюса или при других признаках.

Признаки проблем с подачей топлива

Неисправности системы питания двигателя разделим на 3 условные группы:

Двигатель не заводится, в редких случаях схватывает и глохнет. Чтобы исключить проблему с подачей топлива, необходимо убедиться в том, что бензин под необходимым давлением подается к топливной рампе. Это будет означать, что магистраль, бензонасос и цепь его включения в порядке. Если рампа заполнена, но в двигатель не поступает бензин, необходимо проверить исправность цепи питания топливных форсунок и наличие управляющих импульсов. Если импульсы отсутствуют, проверяем проводку от форсунок к блоку управления двигателя (ECU). В случае целостности проводов и их изоляции причина скрывается в неисправности ECU либо в программном отсутствии разрешения на запуск. Необходимо убедиться в исправности иммобилайзера и согласовании блоков управления. Мотор работает с перебоями, но запускается хорошо. При этом нельзя выделить один неработающий цилиндр. Возможна ситуация, при которой двигатель отлично запускается, хорошо работает на холостом ходу, но при этом «захлебывается» при резких перегазовках, движении под нагрузкой. В некоторых случаях при попытке динамичного ускорения двигатель и вовсе может заглохнуть. При этом снижается мощность и растет расход топлива. При описанных выше симптомах следует замерить фактическое давление топлива в рампе

Измерение важно проводить во всех режимах работы двигателя: холостой ход, частичная нагрузка, полная нагрузка в движении. Система самодиагностики при этом нередко записывает код ошибки P0300 – спорадические пропуски зажигания

Двигатель периодически не запускается, в движении периодически теряет мощность, глохнет и т.п. Наиболее тяжелый для диагностики случай, так как неисправность плавающая. В таком случае наиболее эффективно одновременно замерять давление топлива и напряжение на питающих выводах бензонасоса. Это поможет понять, падает ли давление топлива в момент проявления симптомов и связано ли это с неисправностью насоса либо с пропадающим питанием.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  1. неисправность регулятора давления топлива в рампе;
  2. поломку бензонасоса или заметное снижение его производительности по причине износа;
  3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  1. выход из строя предохранителя бензонасоса;
  2. поломка реле бензонасоса;
  3. проблемы с «массой» бензонасоса;
  4. неисправность электромоторчика бензонасоса;
  5. окисление или залом контактов и клемм бензонасоса;
  6. неисправен сам бензонасос;

Электрический бензонасос не работает, возможные причины поломки

В инжекторном двигателе топливный насос работает от бортовой электросети автомобиля, поэтому его отказ не всегда связан с поломкой самого качающего механизма. Причиной возникшей неисправности могут также стать: вышедший из строя предохранитель, реле или окисление, обгорание контактов на проводах, запитывающих электромотор.

Еще одной распространенной причиной, почему не работает бензонасос ВАЗ-инжектор, может быть сетчатый фильтр, установленный на его входе. Несмотря на то что он предназначен для первоначальной, грубой очистки топлива, его сетка имеет довольно плотную структуру. А так как насос находится в баке, то она практически касается его дна и скапливающегося там осадка, который и загрязняет ее.

Ну и самое плохое – это поломка моторчика, отвечающего за циркуляцию бензина внутри насоса либо выход из строя элементов его конструкции.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

  1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
  2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Назначение и принцип работы бензонасоса

Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.

Схема бензонасоса

Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.

Схема бензонасоса

Как определить неисправность бензонасоса

Как бы то ни было, но большинство признаков указывающих на неисправность бензонасоса могут свидетельствовать о неполадках в других системах и узлах машины. Троит автомобиль – может свечи, может зажигание, может какой-то датчик барахлит. Посторонние шумы в моторе – вообще могут быть вызваны разнообразными поломками. Даже когда мотор глохнет сразу же после запуска, грешить только на бензонасос не получится. К примеру, без показаний датчика положения коленвала, ЭБУ может остановить работу насоса, что является вполне себе штатной реакцией автомобиля на такую проблему. И даже снижение давления в системе, может быть вызвано нарушениями герметичности топливных магистралей, поломками перепускного клапана и другими сбоями.

Что можно сделать сразу же? В первую очередь, вы можете проверить работу бензонасоса перед запуском двигателя. Для этого, откройте крышку топливного бака и попросите кого-нибудь включить зажигание, не запуская стартер. В первые секунды после включения зажигания, вы должны услышать специфический шум работы бензонасоса. Если же он отсутствует, вероятнее всего, насос придется менять, хотя возможно, причина отказа в электроснабжении устройства.

Замер давления в топливной рампе, это еще один способ проверки бензонасоса. Нормальные показатели давления, как и правильную процедуру установки манометра, нужно смотреть в документации к вашему авто.

Чаще всего, в современных автомобилях при выходе из строя бензонасоса, производится его замена. Но спешить с этим не стоит. Возможно, причиной сбоев является не сам бензонасос, а например, фильтр грубой очистки, который попросту забился. В этом случае, поможет банальное очищение этой сеточки и ничего менять не понадобится. Так же стоит проверить проводку, предохранитель, а так же реле бензонасоса, возможно причина отказа устройства, кроется именно здесь. Опять-таки, проверка топливных магистралей, перепускного клапана, а то и самих форсунок, тоже будет не лишней.
