Датчики давления масла в двигателе: виды, особенности и способы проверки

Датчик уровня масла, или электронный щуп

В последнее время все больше автопроизводителей отказываются от использования классического щупа для проверки уровня масла в двигателе в пользу электронных датчиков.

Датчик уровня масла (иногда его еще называют электронный щуп) в автоматическом режиме контролирует уровень в процессе эксплуатации автомобиля и отправляет показания на приборную панель водителю. Как правило, он расположен в нижней части двигателя, на поддоне или вблизи масляного фильтра.

Конструктивно датчики уровня масла разделяются на следующие типы:

  • Механический, или поплавковый. Он состоит из поплавка, оснащенного постоянным магнитом, и вертикально ориентированной трубки с герконом. При изменении объема масла поплавок перемещается вдоль трубки и при достижении минимального уровня геркон замыкает цепь и подает напряжение на соответствующую лампу-индикатор на приборной панели.
  • Тепловой. В основе этого прибора используется термочувствительная проволока, на которую подается небольшое напряжение для разогрева. После достижения заданной температуры напряжение отключается и проволока охлаждается до температуры масла. В зависимости от того, сколько времени при этом проходит, определяется объем масла в системе и подается соответствующий сигнал.
  • Электротермический. Этот тип датчиков является подвидом теплового. В его конструкции также использована проволока, изменяющая сопротивление в зависимости от температуры нагрева. При погружении такой проволоки в моторное масло ее сопротивление снижается, что позволяет определять объем масла в системе по величине выходного напряжения. Если уровень масла низкий, датчик подает сигнал блоку управления, который сопоставляет его с данными о температуре смазки и сигнализирует включением индикатора.
  • Ультразвуковой. Он представляет собой источник ультразвуковых импульсов, направленных в поддон картера. Отражаясь от поверхности масла, такие импульсы возвращаются на приемник. Время прохождения сигнала от момента отправки, до его возврата и определяет количество масла.

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

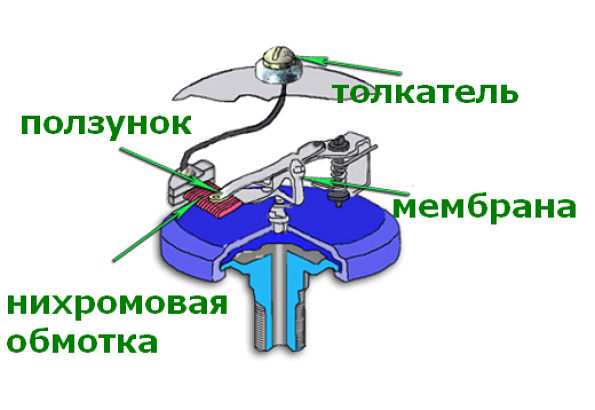

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Конструкция и принцип работы

Электрические сейчас являются самыми распространенными. При этом конструкция элемента зависит от назначения.

Так, датчик аварийной сигнализации включает в себя мембрану с подсоединенным к ней штоком. Внутри детали два контакта, которые замыкают цепь сигнальной лампы. Один неподвижен, второй крепится к штоку.

Принцип работы прост: пока давления в системе нет, цепь питания сигнальной лампы на приборной доске замкнута. После запуска мотора, давление повышается, что приводит к выгибанию мембраны, которая толкает шток с контактом и цепь размывается – лампа гаснет, сигнализирует о том, что система нормально функционирует. Если давление падает ниже определенной отметки, цепь снова замыкается.

Измерительный датчик конструктивно более сложен. Для обеспечения функционирования информационного элемента (со шкалой), установленного на приборной доске, требуется изменение сопротивления электрической цепи.

Такой датчик представляет собой реостат с механическим управлением. Внутри находится нихромовая обмотка сопротивления (или беговая дорожка), бегунок и приводной механизм.

Работает этот элемент так: при изменении давления мембрана прогибается, толкает шток, связанный с приводным механизмом. Тот перемещает бегунок по поверхности обмотки или дорожки, изменяя сопротивление в цепи, обеспечивающей питание информационного датчика.

Выше описана только один из видов конструкций измерительного датчика. Но  есть и другие – полупроводниковый (на основе пъезокристалла) и с биметаллическим преобразователем. Но и эти элементы тоже используют движение мембраны.

Причины высокого и низкого давления масла в двигателе и способы устранения проблем

Повышенное давление

Поводом для подозрений на такую напасть будет появление утечек из-под прокладок на двигателе. При подключении манометра опасения подтверждаются. Вопрос: в чем причина, и что делать? Основной причиной проблемы практически всегда является неисправность редукционного клапана, вызванная банальным загрязнением или износом. Для начала (особенно, если добираться до этого конструктивного элемента не просто) имеет смысл промыть систему смазки. Так как налицо уже достаточно серьезные сбои в работе системы, при выборе промывочного состава лучше не «стесняться» и предпочитать усиленные версии. Например, Oilsystem Spulung High Performance Benzin.

Другой пример — Oilsystem Spulung High Performance Diesel.

Да и вообще, если поддерживать систему смазки в чистоте, регулярно используя промывки, вероятность столкнуться с проблемой повышенного давления стремится к нулю.

Сниженное давление масла

Первую мы уже назвали – недостаточный уровень, но могут быть и другие. Вторая в точности совпадает с причиной первого пункта, только редукционный клапан умудрился «зависнуть» на грязи в приоткрытом положении, либо у него механически повреждена пружинка. Лечится заменой клапана или промывкой. Деталь стоит копейки, а на здоровье мотора влияет очень сильно. Кстати, промывка зачастую помогает устранить еще одну причину масляного голодания – отложения на сетке маслоприемника. Пример отражен на изображении.

Недостаточная вязкость моторного масла при полностью прогретом двигателе

Чаще всего эту причину можно диагностировать по характерному поведению лампы давления масла – она мигает в ответ на малейшее снижение оборотов на холостом ходу полностью прогретого мотора.

В такой ситуации желательно проверить, не перепутали ли чего при последней замене масла, и подходит ли двигателю залитый в него сорт смазки. Если последний не подходящий – имеет смысл произвести замену.

Второе, что могло произойти – подходящее масло потеряло вязкость из-за перегрева или попадания топлива (обычно в этом случае можно ощутить характерный топливный запах из маслозаливной горловины). Разбор решения проблем топливной аппаратуры оставим за рамками этой статьи и допустим, что мы ее решили. Как же быть с маслом? Менять? Лучший вариант – да поменять, но не всегда есть такая возможность (временная, финансовая, физическая). Можно ли отсрочить данную процедуру? Можно! И поможет нам в этом такой повышающий давление масла продукт как Стабилизатор вязкости Visco-Stabil.

Также причиной недостаточного значения может быть повышенный износ деталей масляного насоса, коренных и шатунных вкладышей коленвала, подшипников распредвалов и турбины, но все перечисленные аспекты, к сожалению, требуют для устранения сложного ремонта.

Функции масляной системы автомобиля

Раньше моторное масло применялось лишь для минимизации износа деталей ДВС, однако в современных автомобилях оно выполняет куда более широкий спектр задач.

Помимо смазывания, моторное масло отводит тепло от нагревающихся компонентов и работает в качестве гидравлической жидкости в таких узлах:

  • в клапанах с гидрокомпенсатором;
  • натяжителе цепи или ремня ГРМ;
  • муфтах и других механизмах.

В двигателе современных машин моторное масло нагнетается в нагруженные узлы под давлением. За создание этого давления отвечает масляный насос. Если давление недостаточное или слишком большое, это считается поломкой.

При низком давлении масла ДВС очень быстро изнашивается. Если же давление слишком большое, выдавливаются сальники, появляются течи уплотнителей и прокладок, смазка проникает в места, где ее быть не должно.

Недостаточное давление вызывает масляное голодание двигателя, что также приводит к преждевременному износу силового агрегата. Нередко это сопровождается неполадками в работе гидросистемы ДВС. В результате в моторе появляются значительные повреждения, ремонт которых стоит дорого.

Масляное голодание является прямой причиной преждевременной выработки ресурса двигателя.

Нередка ситуация, когда ломается гидравлический натяжитель цепи механизма газораспределения, что приводит к неизбежному столкновению клапанов и поршней. Повреждения, получаемые при этом, делают двигатель неремонтопригодным. И вот автовладелец вынужден приобретать новый силовой агрегат, а может ли он позволить себе эти неожиданные расходы?

Большинству автомобилистов известно про негативные последствия низкого давления масла в двигателе. При этом повышенное давление масла игнорируется. А это опасное заблуждение, ведь из-за утечки жидкости через уплотнители нормальная работа двигателя также может быть нарушена.

Панель приборов любого авто имеет сигнальный индикатор, предупреждающий о понижении давления масла в моторе. Некоторые модели авто оснащены приборами с точным указанием измеряемой величины. Как проверить давление масла при отсутствии штатных устройств контроля, знают опытные водители. Сделать это можно с помощью специализированного прибора – манометра.

Зачастую не обойтись без сервиса, где проведут полную диагностику авто. Обращаться туда следует в тех случаях, когда наблюдаются нарушения в работе двигателя автомобиля. Это разумный и своевременный шаг, в противном случае ремонт запущенных неисправностей обойдется гораздо дороже.

Следует также иметь в виду, что у разных авто двигатели различаются по техническим характеристикам, а значит, будут другими и уставки низкого и высокого давления моторного масла.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Проверка датчика давления масла (механический)

Механический ДДМ проверяют по такому же принципу, как и электронный, с использованием манометра. Однако для получения и сравнения данных необходимо снимать стрелочный указатель. Производится подача давления, после чего данные сравниваются с эталонными (в технической документации к авто).

Проверка без манометра

Не всегда манометр есть в свободном доступе, поэтому нужно знать простой и действенный способ.

Необходимо следовать следующей инструкции:

  1. Откройте капот, и с помощью специального щупа проверьте уровень масла.
  2. Отсоедините датчик, аккуратно выкрутите его.
  3. Провод с катушки зажигания нужно скинуть.
  4. После проделанных манипуляций начните вращать коленвал, используя электростартер.
  5. При вращении попросите помогающего вам человека проверить, присутствует ли струя масла или нет в месте, где установлен датчик.


Проверка уровня масла при помощи щупа

Если струя масла есть – это свидетельствует о поломке самого прибора. Вам немедленно следует посетить ближайший сервисный центр.

Если следы смазки отсутствуют, это говорит о том, что процесс передачи масла в движок прекращен полностью. Передвигаться на машине не рекомендуется.

Проверка с использованием манометра

Чтобы проверить давление смазочного материала манометром, вам нужно будет купить или же изготовить самостоятельно специальный переходный штуцер. Он необходим, чтобы обеспечить герметичность перехода со штатного места установки датчика к манометру.

Соблюдайте инструкцию:

  1. Запустите двигатель автомобиля. Плавно прогрейте его до рабочих температур.
  2. Заглушите мотор и достаньте ключи зажигания.
  3. Демонтируйте датчик, который отвечает за измерение давления.
  4. Установите на его место подготовленный заранее штуцер.
  5. Подключите к нему прибор.
  6. Проверьте соединение между манометром и штуцером на герметичность. Она должна быть.
  7. Запустите мотор. Плавно прогрейте его до номинальных температур.
  8. Зафиксируйте данные, показанные манометром в момент работы двигателя на холостом ходу.
  9. После вам нужны будут данные, показанные прибором в момент работы двигателя при вращении вала на частоте 5 400 оборотов в минуту.
  10. По завершении проверки отсоедините штуцер и смонтируйте датчик обратно.
  11. Сверьте полученные показатели с нормальным уровнем давления.

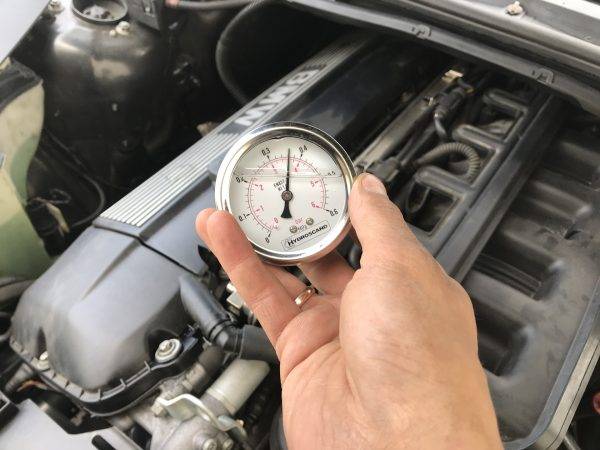

Фиксируем данные манометра при работе на холостом ходу

Устройство и принцип работы

Для понимания принципа работы датчика аварийного давления более подробно рассмотрим его конструкцию.


Рис. 2. Устройство датчика аварийного давления масла

В качестве примера рассмотрим устройство мембранной модели, которая состоит из:

  • Корпуса – обеспечивает механическую прочность сенсора и устойчивость к воздействию окружающей среды. На корпусе обустраивается резьба или другой вариант фиксации в месте установки.
  • Мембраны – воспринимает усилие от давления масла в системе. Способна изменять свои геометрические параметры и положение в пространстве в зависимости от степени прилагаемого усилия.
  • Толкателя — представляет собой рычаг, совершающий физическое перемещение за счет усилия от мембраны. Может выполняться в форме штока или рычага, взаимодействующего с контактной группой.
  • Контактной группы – система передачи электрических сигналов посредством коммутации переключателя. Могут выполняться подвижными элементами или электронными полупроводниковыми ключами, микросхемами. Выход от контактов через электрическую проводку подключается к сигнализатору или входу микропроцессора.
  • Компенсационная пружина – предназначена для компенсации усилия от давления масла на мембрану. Обеспечивает возврат деформируемой поверхности в исходное положение после смены давления.

Принцип действия датчика аварийного давления масла осуществляется следующим образом:


Рис. 3. Принцип действия датчика аварийного давления масла

Если рассматривать систему циркуляции масла в состоянии покоя, давление будет минимальным, и мембрана останется в недеформированном состоянии. Контактная группа будет находиться в замкнутом состоянии. При этом микропроцессор проанализирует состояние двигателя и не подаст сигнал об аварийном снижении давления.

Как только вы повернете ключ зажигания и начнете движение на транспортном средстве, масло будет циркулировать по системе и создаст избыточное давление. От повышения усилия мембрана изогнется и переведет контактную группу в противоположное состояние. Микропроцессор оценивает состояние системы в номинальном режиме работы и не подает сигнал на индикатор.

В случае утечки масла из системы давление упадет, мембрана перейдет в изначальное состояние и замкнет контактную группу. Микропроцессор сопоставит номинальный режим работы и сигнал от контактной группы и запустит индикатор на приборной панели. Когда вы останавливаете автомобиль и глушите двигатель, насос прекращает перекачивание масла и мембрана возвращается в исходное состояние. Микропроцессор от датчика оценивает переход контактной группы, но в связи с прекращением работы двигателя сигнал на лампочку не подается.

Как проверить работоспособность

Снижение напора подаваемого масла в системе смазки ниже рекомендуемого уровня недопустимо, так как это чревато поломкой силового агрегата. Бывают случаи, когда появляется необходимость проверки работоспособности датчика. Это по силам выполнить водителю самостоятельно в гараже без необходимости приобретения дорогостоящего специального оборудования. Чтобы проверить работу механического датчика, его характеристики, необходимо приготовить любой насос, имеющий на выходе манометр.

Далее следует демонтировать датчик совместно с подводящим шлангом и стрелочным индикатором с двигателя автомобиля. После этого входной канал датчика соединяют с насосом

Важно обеспечить хорошую герметичность соединения, чтобы не было утечки нагнетаемого воздуха. Далее подают в собранную систему воздух, а давление контролируют по показаниям манометра на насосе и стрелочном индикаторе

Самые точные показания могут быть получены, если использовать манометр со шлангом, на конце которого имеется штуцер. Его вворачивают во входное отверстие и проверяют давление на работающем моторе.

Чтобы выполнить проверку электронных устройств, кроме источника воздуха с манометром, резинового шланга с хомутами, понадобиться ещё измерительный прибор. Можно использовать автомобильный тестер или мультиметр. Их выставляют в режим измерения сопротивления. Проверяемое изделие нужно также демонтировать с мотора. Его надёжно соединяют резиновым шлангом с насосом, при этом также должна обеспечиваться хорошая герметичность соединения. Клеммы измерительного устройства подключают к выходному разъёму проверяемого прибора.

Одним из контактов электрической цепи изделия будет его корпус. После того как будут выполнены все соединения и подключения, в систему можно подавать сжатый воздух. При этом нужно внимательно смотреть на контрольный манометр на источнике сжатого воздуха, чтобы избыточным давлением не вывести проверяемый прибор из строя. По мере увеличения давления сжатого воздуха, показания автомобильного тестера или мультиметра будут меняться. В начальный период оно будет равно нулю, а по мере увеличения будет стремиться к бесконечности.

Примерно таким же образом можно проверить датчик аварийного давления масла. При отсутствии нагнетаемого давления воздуха омметр должен показать на шкале нуль, это значит, что индикатор на панели приборов будет гореть. При появлении давления в системе мембрана разомкнёт контакты, сопротивление прибора будет стремиться к бесконечности, индикатор светиться не будет.

Как проверить датчик механического типа, пошаговая инструкция

Принцип работы механического датчика давления довольно простой. В корпусе расположен ползунок, который двигается по нихромовой обмотке. В зависимости от давления, происходит изменение сопротивления на датчике. Мембрана двигается и, следовательно, заставляет двигаться ползунок. С учетом такого сопротивления, указатель на датчике приборной панели показывает соответствующее давление.

Для проверки необходимо взять один конец шланга и подсоединить его к насосу, а второй конец — к датчику. С другой стороны подсоединяем датчик, который и будет показывать результат давления

Крайне важно, чтобы все соединения были герметичными. В противном случае, ничего не получится

Далее накачиваем давление, одновременно делая пометки на листе бумаги, где параллельно необходимо наносить сопротивление. Некоторые автолюбители вместо насоса предпочитают подсоединять запаску транспортного средства, предварительно накачав ее до максимума. Как результат — вы увидите сразу всю шкалу показаний.

Радиодатчики

Это более прогрессивный вид изделий. Они устанавливаются на диски при помощи хомутов или сразу вместо штатного вентиля. Кроме этих датчиков, необходимо приобрести набор электронных элементов. Это антенна, блок управления и дисплей. Данный вариант обходится значительно дороже первого. Но и о надежности не стоит забывать. Система будет работать всегда, и даже находясь в автомобиле на скорости 100 километров в час, вы с точностью до 0.01 Атм будете знать текущее давление в том или ином колесе. Но если забудете, система вас автоматически предупредит, что колесо начало спускать. Как известно, определить пробой на ходу (особенно если это заднее, не ведущее колесо) достаточно сложно, тем более на резине с низким профилем.

Замена датчика своими руками

Почему производится замена датчика давления масла?

Причин этому может быть несколько:

Регулятор течет

Неважно, на холостых оборотах или при движении, часто водители сталкиваются с проблемой, когда устройство течет. При этом неважно, горит лампа на контрольном щитке или нет, когда ДДМ течет

В любом случае, если регулятор течет, это говорит о плохом соединении.
На приборной панели горит лампа. При этом диагностика силового агрегата показала, что она работает в норме.

Почему необходимо менять ДДМ, разобрались, теперь рассмотрим вопрос, как осуществляется замена датчика давления масла.

Процесс рассмотрен на примере автомобиля ВАЗ 2109:

  1. В первую очередь, осуществляется демонтаж устройства. От ДДМ необходимо отсоединить подводящий к нему провод с защитным чехлом.
  2. После этого, используя гаечный ключ, необходимо полностью выкрутить ДДМ. После откручивания регулятор извлекается из посадочного места.
  3. Теперь установка. Берется новый ДДМ, его нужно поставить в посадочное гнездо.
  4. Регулятор после установки необходимо закрутить максимально до упора, для этого используется гаечный ключ.
  5. Когда вам удалось поставить и максимально закрутить ДДМ, подключите к нему отсоединенный кабель вместе с чехлом.

Приобретая ДДМ в магазине, необходимо обращать внимание на его маркировку. Если в маркировке заменяемых устройств будут различия, то новое устройство может работать некорректно

Виды

В зависимости от особенностей предназначения, датчики контроля давления масла делятся на 2 вида:

  • сигнализатор низкого давления масла. Еще измерители такого типа называют датчиками на лампу, так как в случае падения напора в системе смазки на панели приборов загорается контрольная лампа (дополнительно может быть подключен зуммер);
  • измеритель давления в системе. Устройства такого типа способны показывать фактическое давление в системе в процессе работы двигателя. Для отображения показаний на приборной панели устанавливается аналоговый указатель (стрелочный).

На некоторых системах конструкция предполагает 2 датчика. По своему внутреннему устройству и принципу работы применяющиеся в различного рода технике измерители давления делятся на следующие виды:

  • контактного типа;
  • реостатные;
  • импульсного типа;
  • пьезокристаллические.

Рассмотрим устройство мембранных датчиков контактного, реостатного и импульсного видов, так как именно они чаще всего используются в системе смазки современных автомобилей.

Датчик на лампу

Устройство измерителя контактно типа («на лампу»):

  1. подвижный контакт;
  2. штанга подвижного контакта (толкатель);
  3. мембрана;
  4. корпус;
  5. неподвижный контакт;
  6. сигнальная лампа;

Р – фактическое давление в системе смазки. Рпор – критический уровень, при котором зажигается сигнальная лампа. Uбс – напряжение бортовой сети.

Один из контактов сигнальной лампы после включения зажигания запитан от бортовой сети. Второй контакт подключается к подвижному контактному элементу измерителя. Принцип работы сигнализатора основан на замыкании второго вывода сигнальной лампы на «массу». За замыкание и размыкание отвечает подвижный контакт, который через толкатель соединен с диафрагмой. Наддиафрагменная полость датчика через канал (показан красной стрелкой) соединена с системой смазки двигателя. По мере роста напора смазки в системе увеличивается усилие на диафрагму, из-за чего она изгибается, отодвигая подвижный контакт от неподвижного. На рис. А показана ситуация, при которой давление в системе отсутствует, контакты замкнуты, лампочка горит. На рис.Б P фактическое больше расчетного критического уровня Pпор, поэтому цепь разомкнута и лампочка на приборной панели не светится.

Датчики абсолютного давления

Измерители абсолютного давления в масляной системе могут быть реостатного либо импульсного вида.

На рисунке Б изображен мембранный датчик реостатного типа. Как и в случае с контактным измерителем, фактический напор масла передается деформацией диафрагмы. Степень изгиба диафрагмы через качалку передается на ползунок, который движется по резистивному слою. Электрическая часть представляет собой обычный реостат. Сопротивление в цепи зависит от положения ползунка и, соответственно, от степени деформации мембраны. Аналоговый указатель на приборной панели может по такому же принципу, как и указатель датчика уровня топлива, либо быть построен на основе биметаллической пластины.

Измеритель импульсного вида

На рис. В показан мембранные измеритель импульсного типа.

Устройство импульсного измерителя предполагает наличие внутри датчика термобиметаллического вибратора (на рис. В №6 – термобиметалл со спиралью и подвижным контактом). Преобразователь включает в себя верхний и нижний контакты. Верхний элемент представляет собой пластину с намотанной на ней спиралью, нижний соединен с мембраной и замкнут на массу. В холодном состоянии биметаллическая пластина распрямлена и замкнута с нижним контактом, в цепи протекает ток, который нагревает спираль внутри указателя на приборной панели. Нагрев от спирали передается на пластину, которая соединена со стрелкой аналогового указателя. Под воздействием тепла пластина изгибается, перемещая стрелку. Но поскольку в датчике давления масла установлена похожая биметаллическая пластина, то при нагреве она также деформируется, отсоединяясь от нижнего контакта и прерывая тем самым прохождение тока в цепи. При остывании пластина возвращается в исходное положение и цепь снова замыкается.

Получается, что цепь постоянно замыкается и размыкается (вибрирует). Чем больше величина давления смазочного материала в системе, тем больше поднят нижний контакт и тем больше времени требуется на размыкание цепи вследствие нагрева пластины. При опускании мембраны нижний контакт опускается, вследствие чего вибрации происходят чаще. Именно величина тока на выходе из датчика используется блоком управления для расчета давления смазочного материала в системе или аналоговым указателем на приборной панели.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.
