Ремонт топливных насосов своими руками

Последовательность операций по снятию с двигателя и разборке бензинового насоса:

Отъединить подводящий и отводящий бензопроводы от штуцеров 1 и 22 головки 7 насоса. Отвернуть две специальные (длинные) гайки, крепящие корпус насоса к блоку цилиндров, и снять насос

Свинтить по винту гайку 9 крепления колпачка отстойника, поднять колпачок, отведя скобу 21 В сторону, снять колпачок 11 отстойника и осторожно, чтобы не повредить снять сетчатый фильтр 10. Вывернуть винты 23, скрепляющие корпус 6 насоса и его головку 7, и разъединить их

Перед разборкой необходимо пометить взаимное расположение корпуса и головки насоса с тем, чтобы при последующей сборке сохранить прежнее положение по отношению к двигателю подводящего и отводящего штуцеров. Вывести диафрагму 15 в сборе со штоком 3 из зацепления с рычагом 20 нажатием и поворотом гайки 13 на 1/4 оборота по часовой стрелке

Вынуть диафрагму в сборе со штоком и пружину 16 диафрагмы. Проверить диафрагму в сборе со штоком. При необходимости затянуть гайку 13. Осмотром установить, нет ли прорывов, трещин или других повреждений в дисках диафрагмы. При обнаружении дефектов заменить диафрагму в сборе или отдельные ее диски. Выколотить ось 18 из корпуса насоса, снять пружину 17 и вынуть рычаги 19 и 20. Тщательно осмотреть ось и рычаги. При наличии заметного износа заменить соответствующие детали. Вывернуть два винта 5 держателя 4 клапанов и вынуть впускной 8 и выпускной 12 клапаны в сборе. Вынутые клапаны в сборе промыть в бензине и проверить на герметичность и на беспрепятственность движения клапана 3 и взаимодействие его с пружиной 4. Кроме этого, необходимо проверить, нет ли на корпусе 1 клапана надрывов, могущих вывести впоследствии клапан из строя. При обнаружении каких-либо дефектов устанавливают новые комплекты клапанов в сборе. Проверить усилие пружины 16 диафрагмы. Длина исправной пружины в свободном состоянии должна быть 49 мм, а под нагрузкой 2,75±0,15 кг — 15 мм.

После разборки все детали насоса должны быть промыты в бензине. Особо тщательно должны быть промыты: колпачок отстойника, сетчатый фильтр и корпус насоса, где скапливается отстой из бензина.

Назначение и принцип работы бензонасоса

Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.

Схема бензонасоса

Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.

Схема бензонасоса

Устройство, принцип работы и виды.

Из названия данного узла можно понять, что его основная задача состоит в том, чтобы подавать в движок топливо под высоким давлением (если представляете работу , то в нем топливо через форсунку подается этим давлением непосредственно в камеру сгорания, где в данный момент находиться сжатый воздух).

Виды ТНВД.

В силу этой своей задачи топливный насос высокого давления является достаточно сложным механизмом. При этом само конструкционное исполнение ТНВД делится на насколько видов:

  • рядного типа,
  • распределительного типа,
  • магистрального типа.

В чем их отличия?

Два первых типа по своей конструкции очень схожи.

Топливный насос высокого давления рядного типа (фото).

Топливный насос высокого давления распределительного типа (фото).

В их основе лежит плунжерная пара (цилиндр и шток), совместная работа которых, приводимаяв действие от коленчатого вала через кулачковый механизм (вал), создает необходимое давление топлива. Разница состоит лишь в том, что в топливном насосе рядного типа количество плунжеров равно количеству цилиндров двигателя, соответственно, каждый плунжер обслуживает свой цилиндр. А в ТНВД распределительного типа — нет. К примеру, на обычном 4-цилиндровом двигателе при распределительном виде топливного насоса высокого давления чаще всего можно встретить 1-плунжерный механизм, который обслуживает все цилиндры. Система работает так, что в определенный момент времени плунжер подает необходимую порцию топлива под давлением к соответствующему цилиндру.

Устройство ТНВД рядного типа.

  1. штуцер напорной магистрали
  2. седло клапана
  3. пружина клапана
  4. корпус насосной секции
  5. нагнетательный клапан
  6. впускное и выпускное отверстия
  7. наклонная поверхность плунжера
  8. плунжер
  9. втулка
  10. рычаг управления плунжером
  11. возвратная плунжерная пружина
  12. пружина толкателя
  13. роликовый толкатель
  14. кулачок
  15. зубчатая рейка

Устройство ТНВД распределительного типа.

  1. шестерня привода регулятора подачи топлива
  2. входное отверствие топлива
  3. выходное отверстие топлива
  4. регулировочный винт
  5. электромагнитный запорный клапан
  6. распределительный блок
  7. штуцеры нагнетательных трубопроводов
  8. плунжер-распределитель
  9. кулачковая шайба
  10. ролик
  11. лопастной топливоподкачивающий насос
  12. фланец

Что из них лучше? — сказать сложно, так как у насосов и рядного, и распределительного типа есть свои неповторимые достоинства: рядный ТНВД за счет меньшей нагрузки на каждый плунжер имеет более длительный срок службы, зато система распределительного типа создает более равномерную подачу топлива.

Топливный насос высокого давления магистрального типа (фото).

Теперь перейдем к ТНВД магистрального типа. Данный тип топливного насоса, а точнее вся система подачи топлива еще иногда встречается под названием “Common Rail”. Главное отличие его от рассмотренных ранее видов в том, что топливо насосом под давлением здесь нагнетается не в камеру сгорания, а в топливную рампу (аккумулятор). Оттуда топливо распределяется по цилиндрам. Момент впрыска при этом контролируется электромагнитной форсункой, которая открывается по команде бортового компьютера. Сам же ТНВД применяемый в такой системе может иметь одну и более плунжерную пару и приводиться в действие от коленчатого вала.

Устройство ТНВД магистрального типа.

  1. приводной кулачковый вал
  2. ролик
  3. плунжерная пружина
  4. плунжер
  5. штуцер напорной магистрали (к топливной рампе)
  6. выпускной клапан
  7. впускной клапан
  8. электромагнитный клапан дозирования топлива
  9. фильтр тонкой очистки топлива
  10. перепускной клапан
  11. штуцер обратного топливопровода
  12. штуцер впускного топливопровода

Завершая обзорное описание видов ТНВД можно еще отметить тот факт, что оба первых типа топливных насосов по своей сути чисто механические узлы. Их работа построена на применение механических законов и может работать вовсе без применения электронных узлов. Система же с магистральным типом ТНВД относиться к более новому поколению, где во всем начинает властвовать электроника.

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.


Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Это интересно: Роспись автомобиля. Аэрография машин и тюнинг

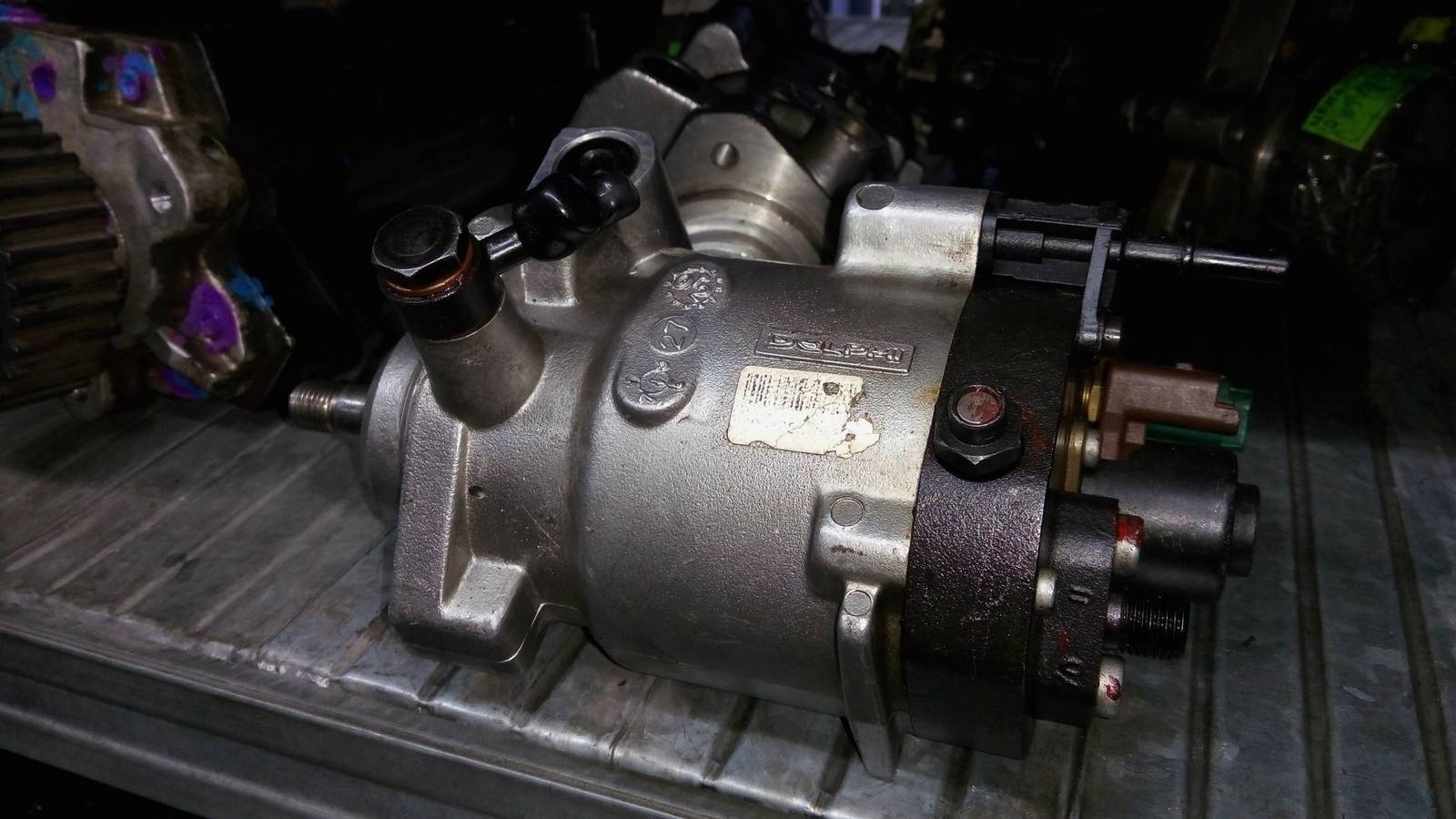

Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

С момента окончательной прописки дизельных моторов на легковых автомобилях не только владельцы, но и мастера с небольшой опаской смотрели на это «чудо техники». Да, выигрыш на топливе и на тяге очевиден – но что будет, если мотор сломается? Особенностью всех без исключения двигателей на тяжелом топливе является прецизионность сборки самых ответственных деталей, а также величина рабочего давления – разумеется, если мы говорим о современных моторах. Глядя на нормо-часы в сервисе, касающиеся ремонта и обслуживания топливной аппаратуры, каждый невольно задастся вопросом: «Стоит ли игра свеч?». И да, и нет.

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Кратко об устройстве

Common Rail : это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

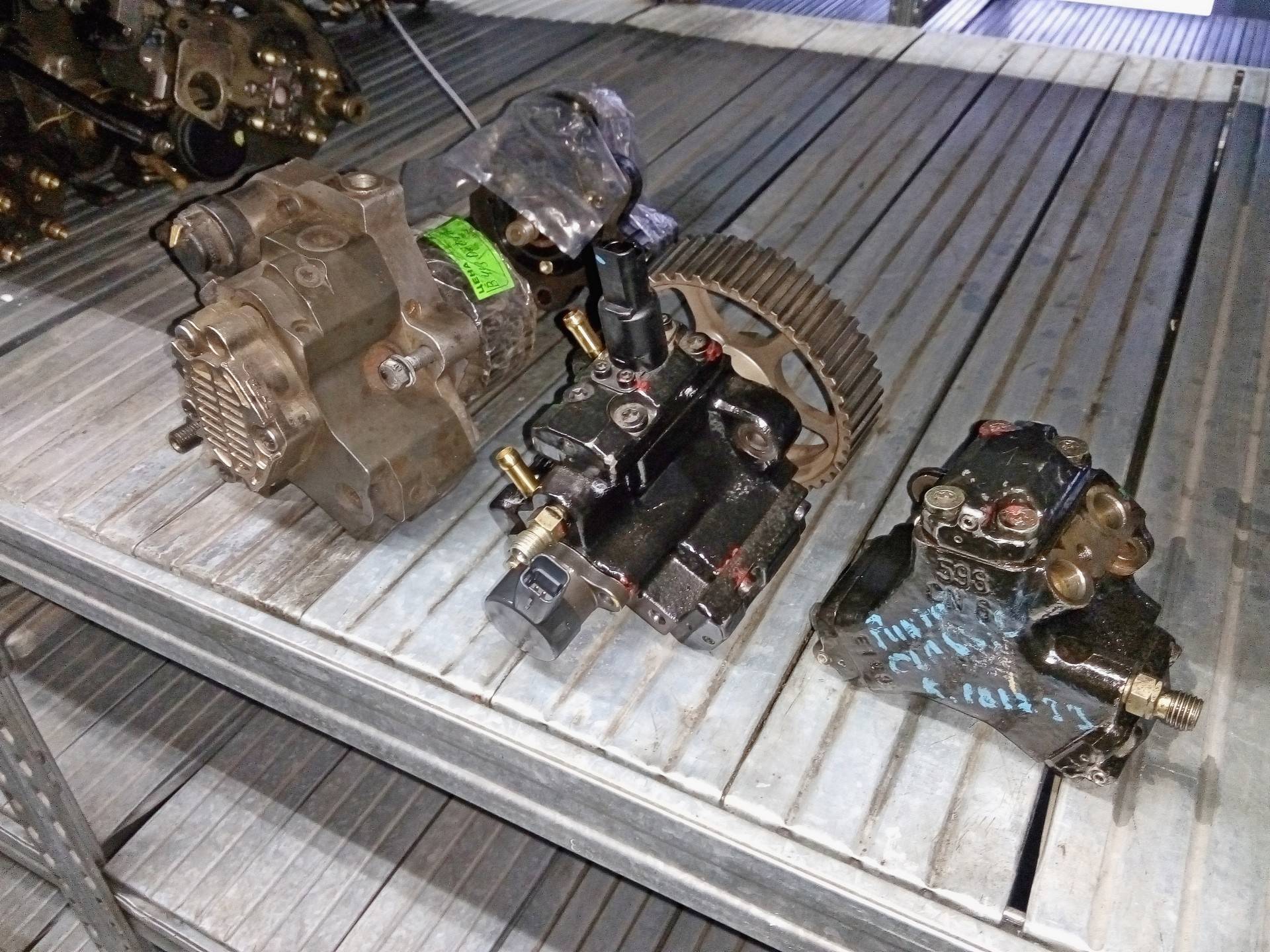

Устройство ТНВД

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Место расположения бензонасоса

Практически во всех машинах электрический бензонасос установлен внутри топливного бака. Там он хорошо охлаждается и смазывается бензином. Возможно искрение в щёточном узле, но воспламенение исключено, поскольку при таких концентрациях смеси с воздухом поджечь топливо невозможно в принципе.

В состав модуля бензонасоса входят:

  • электродвигатель постоянного тока;
  • насосная часть в виде турбинки, нагнетающей топливо через канал переменного сечения;
  • колба, в которой находится электродвигатель с напорной частью, и где хранится запас топлива;
  • фильтр грубой очистки в виде сетки на приёмном патрубке модуля;
  • иногда тут же монтируется и фильтр тонкой очистки, для замены которого требуется снятие модуля;
  • шланги и патрубки, напорный и сливной (обратка);
  • переменный резистор датчика уровня топлива с тягой и поплавком;
  • электрические провода и разъёмы, в том числе измерительные от датчика;
  • выходные патрубки с утолщениями для крепления шлангов хомутами или быстросъёмными соединителями с фиксаторами;
  • крепёж модуля на фланце в верхней части бака и кольцевое уплотнение.

К модулю сверху подходят провода питания, измерительного сигнала, шланг высокого давления и обратная магистраль. Иногда в состав модуля входит регулятор давления топлива, тогда надобности в обратке нет.

Запчасти из подручных средств

По дороге могут выйти из строя различные детали бензонасоса, без которых данное устройство теряет свою работоспособность.  С помощью подручных материалов можно временно устранить неполадки и доехать до ближайшей мастерской или до дома.

Диафрагма из полиэтилена

Если по пути существенно повредилась диафрагма бензонасоса, то можно использовать заменитель из полиэтилена. Нужно вырезать из этого материала три слоя по форме и размерам старых, установить их по месту.

Фиксатор на быстросъеме – полено

Бывают ситуации, когда может механически повредиться фиксатор. Сделать временное приспособление можно с помощью проволоки. Настоящие водители не теряются даже в ситуациях, когда у них отсутствуют любые инструменты.

Примером может служить автор видео, выложенного на Уoutube. Он использовал ветку дерева, которую распер между баком и кузовом, зафиксировав бензонасос в рабочем положении.

Вместо пружины – поролон

Если где-то на трассе сломалась пружина всасывающего клапана бензонасоса, то не стоит отчаиваться. Вместо нее можно вставить кусочек поролона и доехать к месту ремонта.

Таким образом, настоящий водитель должен иметь представление о работе узлов и агрегатов своего автомобиля. Даже при критических ситуациях техническая грамотность поможет найти выход и добраться к пункту назначения.

При этом для решения конкретной проблемы подойдут самые необычные материалы, которые всегда находятся под рукой. Главное – понимание принципов работы бензонасоса, знание его конструкции, ну, и минимальный набор автоинструментов, конечно, обязателен.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных. Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

  • камера для горючего;
  • клапан на впуск;
  • клапан на выпуск;
  • диафрагма;
  • пружинка возврата диафрагмы;
  • рычажок привода;
  • распределительный вал;
  • кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

Механический бензонасос обычно устанавливается на корпусе бензобака

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

  • камера для бензина;
  • клапан на впуск;
  • клапан на выпуск;
  • дополнительный электроклапан;
  • диафрагма;
  • пружина возврата диафрагмы;
  • сердечник;
  • электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Бензонасос ВАЗ 2106

Автомобильный топливный насос считается главнейшим элементом всей системы подачи бензина. Собственно, насос необходим для того, чтобы перекачивать горючее из бензобака в карбюратор. Ведь именно в карбюраторном агрегате и формируется топливовоздушная смесь, которая затем подаётся в мотор.


Бензонасос подаёт топливо из бака в мотор по специальным шлангам

Принцип работы

Основная задача бензонасоса — формирование избыточного давления в топливной системе при любом режиме работы двигателя. Оно необходимо для того, чтобы в поплавковой камере карбюратора всегда было достаточное количество бензина.

Видео: устройство и схема работы бензинового насоса

Какой бензонасос лучше для «шестёрки»

Штатное оснащение «шестёрки» — это бензиновый насос производства ДААЗ (Димитровградского автоагрегатного завода). По своему строению это механический узел, который оснащается диафрагменным приводом. В конструкции бензонасоса ДААЗ встроено сразу три диафрагмы для обеспечения бесперебойной работы устройства.

Производительность топливного насоса этой марки равняется 60 литрам в час (на свободном сливе). Этого объёма вполне достаточно для оптимальной работы всей системы распределения горючего на ВАЗ 2106.


Изначально «шестёрка» оснащалась бензонасосами марки ДААЗ

Современным аналогом ДААЗ считается бензонасос марки «Пекар» производства завода топливной аппаратуры г. Саратов. Этот насос обладает той же производительностью (60 л/ч), однако считается более надёжным за счёт высокой герметичности и стойкости мембранных элементов к воздействию масла.

«Пекар» может быть установлен на ВАЗ 2106 любого года выпуска, но штатным он стал после 1990 года.


Бензонасос «Пекар» имеет ту же производительность, что и ДААЗ, но он более современный и надёжный

Бензиновый насос на ВАЗ 2106 располагается под капотом. Устройство фиксируется с левой стороны к блоку цилиндров двигателя. Крепёж выполняется шпильками с обязательным использованием термической проставки и регулировочной прокладки. Такое расположение очень удобно, так как в случае необходимости можно быстро найти, снять и отремонтировать или заменить неисправную деталь.


Бензонасос располагается на блоке цилиндров с левой стороны

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

  • крестообразная отвертка;
  • трещетка с головой на 7 и 10;
  • ключ на 17.

Замена агрегата производится в следующей последовательности:

  1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
  2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
  3. Отсоединяется жгут проводов подходящих к модулю.
  4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
  5. Отключается аккумулятор.
  6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
  7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
  8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

  1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
  2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
  3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
  4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
  5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
  6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.
