Стартер ВАЗ 2109 – схема механизма, неисправности, замена + Видео

Не крутит стартер на ВАЗ 2109 – что делать, если стартер не срабатывает?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

не работает стартер ВАЗ 2109,21099 после однократного щелчка;
не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

электродвигатель;
втягивающее реле;
шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Не заводится ВАЗ 21099 карбюратор Список популярных причин и способы починки

Где Находится Реле Зарядки На Уаз Буханка. Уаз реле зарядки

Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.
Повреждена линия электрического кабеля, который передает ток по цепи;
Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
Отсутствует бензин в бензобаке (например его слили);
Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.

Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
Засорен воздушный фильтр;
Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

https://youtube.com/watch?v=Pv97r-erB3w

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле

В то же самое время другие индикаторы интенсивность свечения практически не меняют

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Стартер не крутит втягивающее, но щелкает
Как проверить втягивающее реле стартера?
Почему машина не заводится, но стартер крутит?

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Неисправности втягивающего реле стартера ВАЗ 2109

Подгар контактов является самой распространенной неисправностью втягивающего реле. По ним проходит достаточно большой ток (в случае нормальной работы примерно 80 А, если есть большое сопротивление вращению – 300 А).

Это приводит к образованию искрового промежутка, из-за которого обгорают контакты, и снижается электропроводимость.

Вторая, часто встречающаяся неисправность связана с обрывом обмотки втягивающего реле. Если обмотка оборвалась в месте напайки с контактом, это можно исправить. Если же обрыв произошел в середине обмотки, придется полностью менять втягивающее реле.

На моделях ВАЗ 2109 используется 2 разновидности стартеров:

с повышающим редуктором;
с прямым приводом.

В стартерах имеющих прямой привод происходит передача крутящего момента на маховик от вала стартера, в стартерах с редуктором между ротором и маховиком стартера располагается повышающий редуктор.

Восстановленные стартеры на ВАЗ http://generstar.ru/prodaja/vosstanovlenie-startera/vaz/ в большом ассортименте вы найдете в мастерской GenerStar.ru – закажите обратный звонок и узнайте подробности.

До того, как начать работы связанные с демонтажем и установкой агрегатов машины, транспортное средство должно быть установлено на ручнике или скорости. Кроме того, должна быть отключена клемма АКБ с минусом.

Аккумуляторная батарея связана с контактом втягивающего реле проводом, имеющим большое сечение. Этот провод нужно отсоединить, открутив ключом 13 гайку.

Затем из втягивающего реле нужно вытянуть тонкий проводок питания обмотки. Ключом 13 нужно открутить 3 гайки, которыми стартер закреплен на блоке сцепления.

По сравнению с классикой на ВАЗ 2109 эта процедура выполняется легче. Благодаря удобному расположению всех гаек.

Чтобы их открутить, не нужен торцовый ключ и кардан. Стартер можно вынуть сверху (для этого его нужно покрутить вокруг своей оси), или снизу (для этого нужно убрать защиту картера).

После снятия стартера с машины, можно начать его разбирать. Если эта процедура не проводилась давно, скорее всего, для его ремонта потребуются дополнительные принадлежности: вилка, щетки и втулки.

Нужно помнить, что стартеры ВАЗ 2109 часто не подлежат ремонту или подлежат только частично.

Так на оригинальных стартерах ВАЗ 2109 щетки заменить легко, нужно просто открутить от контактов старые, и вместо них прикрутить новые.

Щетки некоторых производителей нужно приваривать или паять. Пайка оловом не отличается особой надежностью, из-за высокого тока, который может привести к ее расплавлению.

Ремонт втягивающего реле ВАЗ 2109

Для устранения основных неисправностей втягивающего реле (обрыв провода и нагар на контактах), потребуется его разобрать.

Вначале откручивается гайка, удерживающая провод, который идет к нижнему контакту реле от обмотки стартера. После полного освобождения реле, можно открутить от стартера его корпус с помощью отвертки.

Втягивающее реле стартера ВАЗ 2109 включает корпус, обмотку, контакты, сердечник и возвратную пружину.

Пружина отвечает за отсоединение от венца маховика шестерни ротора, когда отключается питание обмотки реле.

Задняя крышка стартера закреплена к корпусу. Для получения доступа к контактам, нужно открутить болт и снять крышку. Если на контактах имеется нагар он должен быть зачищен с помощью надфиля.

Теперь остается произвести сборку втягивающего реле и выполнить проверку сопротивления его обмоток.

Сопротивление между болтом втягивающего реле расположенного снизу и контактом сопротивления должно составлять примерно 0,5 Ом. Между корпусом и лепестковым контактом приблизительно 0,7 Ом.

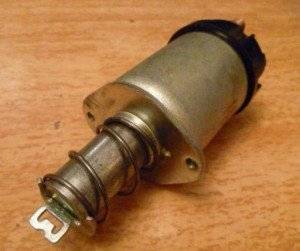

Втягивающее реле стартера ВАЗ 2109

Электрика

Работа устройства для пуска силового агрегата происходит кратковременно. Втягивающее реле стартера ВАЗ 2109 включает обмотки и передает крутящий момент на маховик …

Конструкция и принцип работы

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Ремонт стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер – неотъемлемая деталь в автомобиле, позволяющая машине заводиться. Иначе приходилось бы постоянно толкать авто для заводки. К сожалению, как и любая другая деталь, стартер рано или поздно выходит из строя. Кто то сразу бежит в автомагазин и покупает новый, но зачастую это лишняя трата денег, т.к. стартер не всегда изнашивается целиком, а частично. Например, большинство неполадок – втягивающее реле, заменить которое не составит никакого труда, а денег сэкономите. Существует даже бесплатный вариант ремонта реле, понадобится шкурка и отвёртка. Разбираете реле, зачищаете пятаки, собираете и ставите обратно. Данный способ помогает при окислении – вы их зачистили и дали возможность току нормально проводиться без перебоев. В сегодняшней статье мы подробно рассмотрим порядок действий для разборки, сборки стартера, поговорим о проверке, и обязательно разберемся насчет зачищения контактов и профилактики пригорания.

Распространенные причины неисправности

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
При попытке завестись происходит несколько щелчков, но мотор не заводится.
2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
износе щеток или втулок так называемого якоря;
коротком замыкании обмотки.

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

села аккумуляторная батарея;
произошло окисление клемм, в результате чего они ослабли;
удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
разрушилось кольцом, расположенное в редукторном устройстве;
очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).
