Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Основные причины выхода из строя агрегата

В картере механизма трансмиссии автомобиля ВАЗ 2107находится специальное масло марки ТАД-17, которое смазывает детали и снижает трение. Появившийся в процессе эксплуатации и шум может сигнализировать о падении уровня технической жидкости или снижении ее антифрикционных свойств. Если коробка гудит во всех режимах движения и на холостом ходу следует проверить уровень масла.

Для ответа на вопрос, почему КПП издает посторонние звуки необходимо произвести несложную процедуру диагностики:

Запустить двигатель и прислушаться, после этого выжать сцепление

Если посторонние звуки исчезли, значит поломка не связана с данным агрегатом.
Последовательно включая передачи, на ходу обращаем внимание на характер и изменения звука.
После остановки совершаем движение задним ходом. При этом следует помнить, что зубья шестеренок реверса прямые и механизм издает характерный звук.

Полученные в результате такого теста наблюдения требуется проанализировать.

Порядок разборки коробки передач ВАЗ-2107

В первую очередь вы должны открутить гайки, при помощи которых присоединяется корпус рычага переключения передач. Теперь можете снять рычаг с вашей коробки и далее демонтировать крепежный кронштейн трубы выхлопа. Следующий шаг – откручивайте болты крепления нижней и задней крышки КПП. Такого действия будет достаточно для визуальной оценки состояния синхронизаторов и шестерен. Если вы выявите, что эти элементы КПП имеют сильный износ, то, вероятнее всего, причина повышенного шума, исходящего от КПП, заключается именно в них. Но, все-таки мы советуем дополнительно проверить валы КПП на наличие осевого смещения. Если смещение присутствует, значит подшипники уже изношены  и их обязательно нужно заменить.

Для замены всех изношенных и неисправных элементов потребуется полная разборка коробки передач. Для этого вы должны сразу снять заднюю крышку. Чтобы это сделать, нужно открутить крепежную гайку. Вы получите доступ к этой гайке после того, как снимите нижнюю крышку. Чтобы было удобно снимать крышку, мы советуем передвинуть вниз ползун 1 – 2 передачи. Далее несильно постукивайте по крышке и снимайте ее с имеющихся шпилек. Чтобы добраться до подшипника заднего хода и пятой передачи, нужно предварительно выпрессовать имеющуюся заглушку. После этого вы сможете извлечь блок заднего хода и пятой передачи. Воспользуйтесь съемником и аккуратно извлеките подшипник и изношенный сальник вторичного вала. Осмотрите их, если износ сильный, то обязательно замените эти детали на новые.

Для проведения дальнейшей разборки коробки передач необходимо отсоединить картер сцепления. Таким образом вы сможете добраться до сальника передней крышки КПП. Если увидите следы масляных подтеканий, значит сальник нужно обязательно заменить. Теперь можете выкручивать болт подшипника, который имеется на передней крышке, болт крепления промежуточного вала и болт блока шестерен. После этого можете откручивать пластину, под которой установлены фиксаторы ползунов и пружины

Эти элементы также вынимаются, но тут важно обратить свое внимание на то, где какая пружина стояла, чтобы потом их установить аналогичным образом

После всех вышеописанных действий вы можете приступать к снятию блока шестерен

Но перед началом работ обратите свое внимание на дистанционные кольца – вы должны запомнить их расположение. Итак, в первую очередь снимается шестерня пятой передачи в комплекте со штоком переключения

Заметим, что данные шестерни имеют свои ограничители хода, которые представлены в виде стопорных колец – их снимать нужно очень аккуратно. Далее извлекается подшипник промежуточного вала (задний), затем и сам вал можно доставать с корпуса коробки. Следующее действие – извлекаете ползун, который отвечает за включение третьей и четвертой передач. Не забудьте предварительно открутить болт крепления вилки. Аналогичным способом извлекается ползун первой – второй передач. Тут свое внимание обращайте на блокировочные сухари, которые находятся в картере КПП. Иногда мастера их просто теряют. С ползунами закончено, можно переходить к извлечению первичного вала. Следующим действием будет удаление стопорной пластины, непосредственно за которой расположен подшипник вторичного вала. После снятия пластины вы сможете извлечь вторичный вал. На этом разборка коробки передач считается завершенной.

Основные технические характеристики коробки ВАЗ 2107

КПП «семёрки» работает в связке со сцеплением. На ВАЗ 2107 устанавливается однодисковое сухое сцепление, имеющее всего одну (центральную) нажимную пружину. Этого вполне достаточно для удобного управления скоростями автомобиля.

Устройство достаточно много весит — 26.9 кг без масла.

Какую КПП можно поставить на «семёрку»

ВАЗ 2107 охотно будет работать как с четырёхступенчатой, так и с пятиступенчатой коробкой, поэтому какую именно модель выбрать — решает только водитель.

Если говорить об отечественных «ВАЗовских» коробках, то изначально «семёрка» комплектовалась именно четырёхступкой, поэтому всегда можно купить и установить именно этот агрегат. Главное достоинство такой коробки заключается в её повышенной работоспособности — водитель проезжает 200 — 300 тысяч километров, ни разу не вкладываясь в ремонт устройства. К тому же четырёхступка больше подходит для маломощных моторов 1.3 литра или для водителей, которые часто перевозят тяжёлые грузы на машине, так как коробка изначально рассчитана на большую тягу.

Пятиступенчатые коробки позволяют развить более высокую скорость. Это нравится более молодым водителям, так как на старте и на обгоне можно выжать из авто максимум мощности. Однако такие коробки с течением времени стали изготавливаться из низкокачественных материалов, поэтому не всегда есть чёткость переключений.

На ВАЗ 2107 можно установить и иностранные КПП. Больше всего подходят коробки от «Фиат», так как именно эта машина и стала прообразом отечественных моделей. Некоторые автолюбители устанавливают коробки от старых версий «БМВ», но процедура монтажа может занять много времени, так как изначально конструкция автомобиля не предусматривает нетиповые агрегаты.


При смене заводской коробки следует иметь ввиду, что новая КПП может не подойти по размерам и креплениям к ВАЗу

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

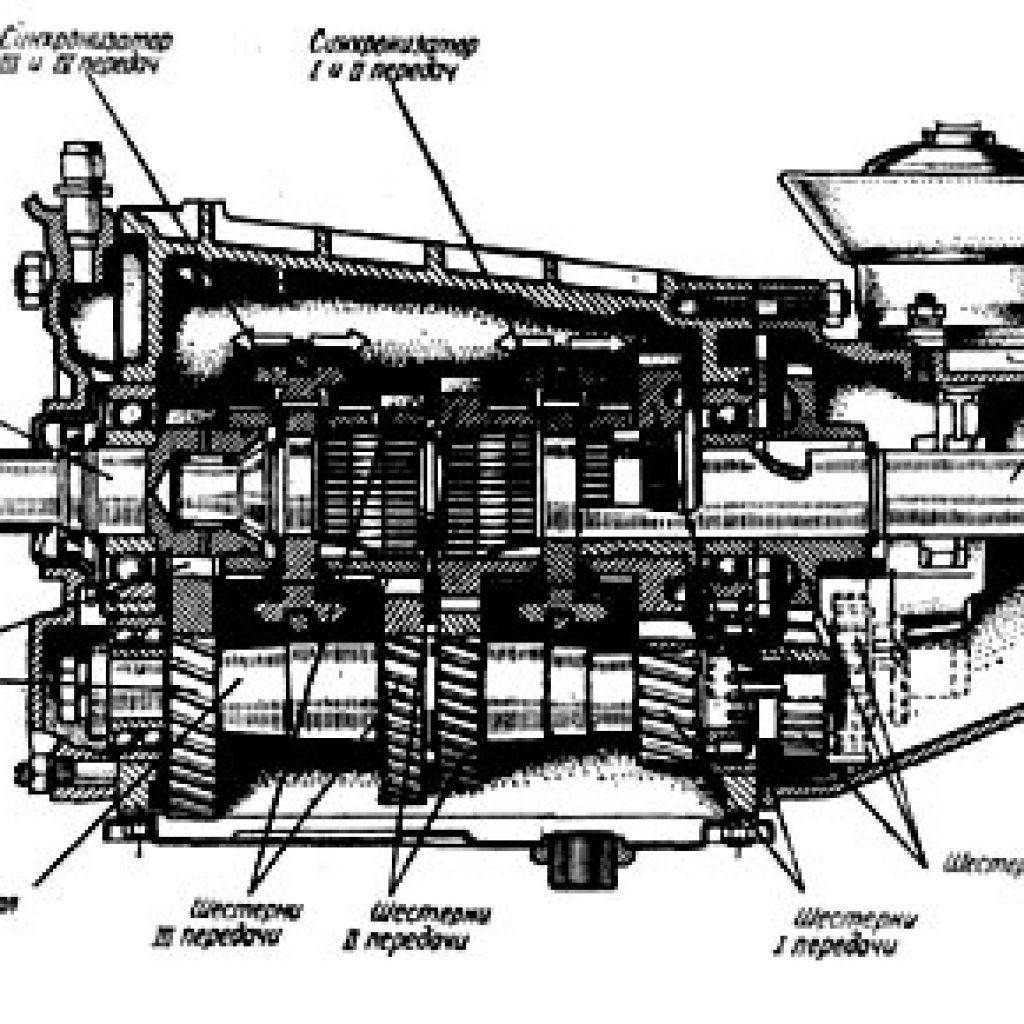

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1Нижняя крышка;40Игольчатый подшипник переднего конца вторичного вала;
2Пробка заливного и контрольного отверстия;41Упорная шайба пружины синхронизатора;
3Зубчатое колесо второй передачи промежуточного вала;42Зубчатый венец синхронизатора четвертой передачи;
4Зубчатое колесо третей передачи промежуточного вала;43Скользящая муфта синхронизатора третьей и четвертой передач;
5Промежуточный вал;44Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6Передний подшипник промежуточного вала;45Стопорное кольцо синхронизатора;
7Болт зажимной шайбы;46Блокирующее кольцо синхронизатора;
8Зажимная шайба переднего подшипника промежуточного вала;47Пружина синхронизатора;
9Зубчатое колесо постоянного зацепления промежуточного вала;48Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10Шестерня постоянного зацепления первичного вала;49Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11Пружинная шайба;50Вторичный вал;
12Стопорное кольцо;51Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13Задний подшипник первичного вала;52Втулка зубчатого колеса первой передачи;
14Сальник первичного вала;53Промежуточный подшипник вторичного вала;
15Передняя крышка коробки передач;54Стопорная пластина промежуточного подшипника;
16Установочное кольцо подшипника;55Зубчатое колесо заднего хода вторичного вала;
17Картер сцепления;56Упругая подушка демпфера рычага переключения передач;
18Первичный вал коробки передач;57Резиновая втулка демпфера;
19Выключатель фонаря заднего хода;58Распорная втулка демпфера;
20Зубчатое колесо заднего хода промежуточного вала;59Запорная втулка демпфера;
21Промежуточное зубчатое колесо заднего хода;60Внутренний чехол рычага переключения передач;
22Вилка включения заднего хода;61Сальник заднего подшипника вторичного вала;
23Оттяжная пружина рычага переключателя передач;62Фланец эластичной муфты карданного вала;
24Болт оттяжной пружины;63Гайка;
25Направляющая чашка рычага переключения передач;64Уплотнитель центрирующего кольца;
26Шаровая опора рычага;65Стопорное кольцо центрирующего кольца;
27Сферическая шайба;66Центрирующее кольцо;
28Пружина;67Задний подшипник вторичного вала;
29Рычаг переключения передач;68Пробка сливного отверстия;
30Вилка включения первой и второй передач;69Грязеотражатель;
31Вилка включения третьей и четвертой передач;70Шестерня привода спидометра;
32Шток вилки включения первой и второй передач;71Привод спидометра;
33Шток вилки включения третьей и четвертой передач;72Задняя крышка коробки передач;
34Блокировочные сухари;73Ось промежуточного зубчатого колеса заднего хода;
35Шток вилки включения заднего хода;74Задний подшипник промежуточного вала;
36Шарик фиксатора штока;75Шестерня первой передачи промежуточного вала;
37Пружина фиксатора;76Картер коробки передач;
38Крышка фиксаторов;77Скользящая муфта синхронизатора первой и второй передач.
39Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

  • 1-я – 3,67;
  • 2-я – 2,10;
  • 3-я – 1,36;
  • 4-я – 1,00;
  • Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Ремонт коробки передач ваз 2107

Подробности
Создано: 23.01.2014 16:30

 Коробка переключения передач новой «семерки» озадачила владельцев: производитель сделал ее так называемым «разорванным пакетом». Но, разобравшись, произвести ремонт коробки передач ваз 2107 не составит труда.

Для удобства ремонта вымойте детали, снимите лишнее. В процессе работы понадобится некоторый дополнительный инструмент:

фиксатор первичного вала. При его отсутствии, фиксатор легко можно сделать из старой, ненужной ступицы для ведомого диска сцепления;

«высокая» головка диаметром в 30 мм. С ее помощью будет отворачиваться вторичный вал;

инструмент для съемки стопорных колец;

две-три мощных отвертки;

динамометрический ключ;

ударная отвертка;

молоток.

Конечно, хорошо было бы иметь специализированный стенд для ремонта коробки передач, но и без него вполне можно обойтись: перебрать коробку на стол или осторожно зажать в тиски. Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту. Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту

Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту.

Выньте вилку сцепления вместе с пыльником и выжимным подшипником.

Хорошо почистите коробку от масла и грязи с помощью щетки по металлу. В труднодоступных местах используйте отвертку. Закончите чистку продувочным пистолетом.

Не смотря на то, что масло было слито в самом начале работы, какая-то его часть все равно осталась в коробке передач. Будь внимательны, разбирая ее.

Аккуратно снимите нижнюю крышку коробки. С вторичного вала нужно снять резиновый муфтовый пыльник, а затем — и стопор с него.

Найдите подходящую выколотку, которой можно будет снять центрирующую втулку.

Если втулка никак не хочет «подцепляться», максимально возможно отверните гайку вторичного вала, а затем закрутите ее обратно. Вы добьетесь того, что втулка практически сойдет в привычного места. Чтобы снять ее окончательно, включите любую передачу, зафиксируйте первичный вал. Возьмите головку диаметром 30 мм и открутите гайку вторичного вала. Снимите конусообразную пружинную шайбу.

Если фиксатора первичного вала не нашлось, возьмите обычную алюминиевую ложку. Ручкой вставьте ее между промежуточным и первичным валами, закрепив таким образом шестерни.

Не переживайте — алюминиевая ложка слишком мягкая для того, что бы повредить шестерни.

Наконец, снимите фланец с эластичной муфты.

Отверните выключатель фар для обозначения заднего хода. Медную шайбу положите в надежное место, чтобы она не потерялась.

Будьте внимательны! Начиная ремонт коробки передач ваз 2107, вы столкнетесь с массой мелких деталей, утеря которых только добавит проблем.

Отверните гайку и выньте привод спидометра. На корпусе рычага переключения находятся три гайки, расположенные по наружному радиусу. Их необходимо отвернуть для того, чтобы снять корпус. Предварительно включите вторую передачу.

Открутите еще две гайки, которыми кронштейн «штанов» крепится к коробке. Под кронштейном спрятан закладной болт, который нужно вытащить.

Снимите заднюю крышку, открутив 5 гаек крепления на наружной стороне и 1 гайку внутри.

Со вторичного вала снимите кольцо подшипника и привод спидометра. Снимите и осмотрите шайбу, отражающую масло.

Поставьте шток переключения первых двух передач на «нейтраль» и зафиксируйте первичный вал. Снимите колокол, отвернув 7 гаек. Осмотрите конусную шайбу. Выньте пружины штоков, снял фиксирующую пластину. Выньте блок шестерен и проверьте дистанционное кольцо. Разожмите щипцами стопорное кольцо и снимите его. Снимите ступицу и пружинную шайбу со вторичного вала, а затем и шестерню заднего хода.

Снимите промвал вместе со штоком и вилкой. Выньте первичный вал и игольчатый подшипник. Снимите стопорную пластину, и, держа шестерни на валу, выньте весь вторичный вал.

При ремонте коробки передач ваз 2107 внимательно осматривайте все шестерни и кольца

Обратите внимание на подшипники: изношенная беговая дорожка может стать причиной шума. Осмотрите блокирующее кольцо синхронизатора: на нем не должно быть засечек и царапин от муфты. Проверьте вилку переключения и замените сальники

Сборку коробки осуществляйте в обратном порядке

Проверьте вилку переключения и замените сальники. Сборку коробки осуществляйте в обратном порядке.

  • Назад

  • Вперёд

Причины неисправности агрегата

  • разряжен аккумулятор,
  • окислены провода либо слабо затянуты наконечники,
  • замыкание в обмотке реле включения стартера ВАЗ,
  • разрыв цепи,
  • заедает якорь.
  • разряжен аккумулятор,
  • сильно окислены провода,
  • обрыв либо замыкание в обмотке.

Если автомобиль оснащен стартером СТ-221 с однообмоточным тяговым реле, проверяется сила потребляемого тока. Этот показатель не должен превышать 23 А.

Не крутит стартер либо его механические данные отклонились от нормы, сломалось реле включения ВАЗ 21053, вышел из строя якорь — все эти и некоторые другие причины свидетельствуют от необходимости проведению ремонтных работ. При проверке механических показателей нужно выполнить следующие действия.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

  1. Разборка механизма выполняется только после его полной очистки от грязи.
  2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
  3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
  4. При разборке агрегаты складываются в последовательности демонтажа.
  5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
  6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
  7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
  8. Сборка агрегата осуществляется исключительно в обратной последовательности.
  9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена цепи ГРМ ВАЗ 2107

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

  • обесточиваем систему, снимая с АКБ минусовой контакт;
  • демонтируем панель радиоприемника;
  • немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
  • резким движением вытягиваем стержень из рычага переключения скоростей;
  • снимаем с рычага верхнюю и нижнюю втулки;
  • демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
  • извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
  • демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
  • немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
  • демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
  • разбираем крышку картера сцепления и карданную передачу;
  • отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

  1. Разборка механизма выполняется только после его полной очистки от грязи.
  2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
  3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
  4. При разборке агрегаты складываются в последовательности демонтажа.
  5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
  6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
  7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
  8. Сборка агрегата осуществляется исключительно в обратной последовательности.
  9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

  • износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
  • несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
  • неоригинальные запасные части, имеющиеся в составе коробки;
  • повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
