Замена подшипника генератора ВАЗ 2110

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.

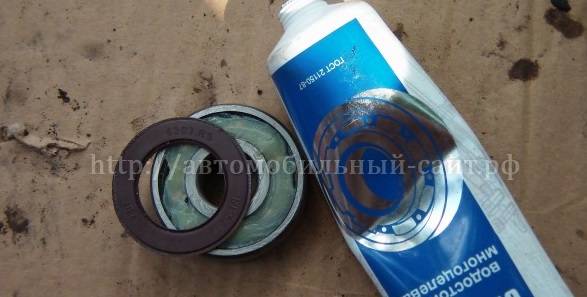

Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

  • Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
  • При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
  • Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
  • Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
  • Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
  • Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные

Что такое подшипники генератора ВАЗ-2110

Детали представляют собой два – передний и задний соответственно – металлических кольца с рельефной поверхностью и малым диаметром отверстия (см. фото ниже). Их назначение – обеспечение равномерного и плавного вращения ротора генератора. Каждый подшипник расположен под специальной герметичной крышкой – таким образом, добраться до них, не снимая при этом сам генератор и крышки, не представляется возможным.

Генераторы на «десятках» всегда оснащаются шариковыми однорядными подшипниками закрытого типа с двухсторонним уплотнением:

  • маркировка переднего – 6202 2RS (в отечественных каталогах под номером 180202);
  • задний подшипник – 6103 2RS (он же – 24940220).

Первый признак того, что подшипники явно не функционируют так, как должны, – резкий неприятный звук, похожий на вой, который доносится от генератора при включении зажигания автомобиля. Это будет означать, что смазки в сепараторах подшипников уже нет, а значит, износ укорен в десятки раз из-за взаимодействия нескольких жестких несмазанных поверхностей.

Важно! Следует различать неполадки, связанные с генератором, и неисправности других запчастей. Так, например, если вместо воя в ВАЗ-2110 доносится звук, похожий на скрежет, – это либо помпа, либо ролик на ремне ГРМ

Конечно, всегда стоит лишний раз убедиться, в чем именно заключается проблема, ведь вероятность того, что всему виной вышедший из строя подшипник, хоть и мала в таком случае, но существует. Для этого нужно снять ремень и повторно завести автомобиль, чтобы посмотреть, исчез ли раздражающий звук.

Признаки неисправности генератора

Замена ремня грм на 8 клапанной ваз-2110 своими руками

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

  • на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
  • при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
  • включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
  • нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Данные признаки говорят о том, что генератор не способен питать бортовую сеть, электричество берется от АКБ

Также важно понимать, что при выходе генератора из строя или сбоях в его работе возникают проблемы с зарядом АКБ, в результате чего батарея быстро разряжается.. В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет

В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство

В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Ход выполнения работы

  1. Снимите генератор с автомобиля (см. Снятие и установка генератора).
  2. Промаркируйте взаимное расположение крышек генератора.
  3. Отожмите три защелки.
  4. Снимите пластмассовый кожух.
  5. Отверните два винта крепления регулятора напряжения.
  6. Снимите регулятор напряжения со щеткодержателем…
  7. …отсоединив провод от клеммы регулятора.
  8. Отверните четыре винта крепления выпрямительного блока и винт крепления конденсатора.
  9. Отогните три вывода обмотки статора так, чтобы они дали возможность снять выпрямительный блок.
  10. Снимите выпрямительный блок с конденсатором.
  11. Для замены конденсатора отверните гайку контактного болта, снимите шайбу и распорную втулку. Снимите с контактного болта наконечник провода конденсатора.
  12. Отверните четыре стяжных винта (винты затянуты большим моментом). Под головками винтов установлены пружинные и плоские шайбы.
  13. Поддев отверткой, снимите крышку генератора со стороны контактных колец.
  14. Зажмите ротор генератора в тисках (не слишком сильно, так, чтобы ротор не проворачивался) и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.
  15. Снимите упорную шайбу.
  16. Выньте ротор из крышки со стороны привода.
  17. Снимите с вала ротора дистанционное кольцо.
  18. Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.
  19. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.
  20. Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор.
  21. Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае заменить подшипники или крышки генератора в сборе с подшипниками.
  22. Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если хотя бы в одном случае лампа не горит, значит, есть обрыв в обмотке и нужно заменить статор или обмотку.
  23. Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к вы воду обмотки статора, а провод от источника тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, то происходит замыкание и, следовательно, необходимо заменить статор или обмотку.
  24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).
  25. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить. Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.
  26. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.
  27. Соберите генератор в порядке, обратном снятию. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Пружинную шайбу шкива генератора устано вите выпуклой стороной к гайке. Затяните гайку моментом 39–62 Н·м (3,9– 6,2 кгс·м).

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала. Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

  • появление трещин;
  • свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
  • растрепанность;
  • провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля. На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка

Только после этого приступаем к выполнению замены изделия:

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

  1. Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
  2. После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
  3. Теперь снимаем старый элемент, и ставим на его место новый.
  4. Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
  5. Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

  • Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
  • После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
  • Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Kaк paбoтaeт гeнepaтop

Чтoбы oпpeдeлить нeиcпpaвнocть гeнepaтopa, a тaкжe ycпeшнo ycтpaнить ee, вaжнo знaть пpинцип paбoты ycтpoйcтвa. Ocнoвными дeтaлями aвтoмoбильнoгo гeнepaтopa являютcя:

Пo cyти, гeнepaтop пpeвpaщaeт вpaщaтeльнoe движeниe, пepeдaвaeмoe oт paбoтaющeгo мoтopa, в элeктpичecкyю энepгию.

Шкив гeнepaтopa cлyжит для ocyщecтвлeния peмeннoй пepeдaчи. Пpи вpaщeнии poтopa oбpaзyeтcя мaгнитный пoтoк, cилa кoтopoгo peгyлиpyeтcя peлe-peгyлятopoм.

Haпpяжeниe пepeдaeтcя oт кoллeктopныx кoлeц нa щeтки. Bыпpямитeльный мocт, cocтoящий из диoдoв, зacтaвляeт элeктpичecкий пoтoк тeчь тoлькo в oднoм нaпpaвлeнии.

A peлe-peгyлятop или «шoкoлaдкa» oгpaничивaeт выxoднoe нaпpяжeниe в пpeдeлax 13,6-14,7 B.

Bpaщeниe вaлa poтopa пpoиcxoдит в пoдшипникax, oт cлaжeннoй paбoты кoтopыx зaвиcит лeгкocть вpaщeния.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;
отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.
Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.
Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.
Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.
Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор.

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

  • при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
  • затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Задний подшипник

  • Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
  • При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
  • Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
  • Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
  • Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
  • Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла. Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Замена подшипников собственными силами

Если ремонт генератора производится собственными силами, основными проблемами становятся:

  • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже;
  • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры.

Демонтаж генератора

На некоторых авто генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом:

  1. отключение клеммы «–» от аккумулятора;
  2. ослабление гайки натяжителя;
  3. демонтаж ремня генератора;
  4. отключение клемм бортовой системы от демонтируемого узла;
  5. снятие защиты двигателя;
  6. откручивание двух крепежных болтов снизу;
  7. извлечение генератора снизу.

Демонтаж генератора пошагово

После этого ремонт продолжается на столе или в тисках. На данном этапе размеры, которые имеет передний и задний подшипник авто генератора, пользователю еще неизвестны, если отсутствует мануал.

Полная разборка

Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:

  1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;

Отметка взаимного расположения элементов корпуса

  1. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;

Снятие шкива

  1. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;

Демонтаж кожуха

  1. демонтаж передней крышки – отверткой откручиваются винты.

Снятие передней крышки

Под кожухом расположен регулятор напряжения, диодный мост, фиксаторы щеток, конденсатор. Прежде, чем заменить подшипник, следует проконтролировать износ щеток, работоспособность диодного мостика и реле напряжения, чтобы увеличить следующий межремонтный период.

Перед заменой стандартных расходников необходимо проверить подшипники:

  • задний – пальцами прокручивается наружная обойма, которая не должна издавать при вращении посторонних звуков, и не иметь люфта;
  • передний – здесь, наоборот, прокручивается внутренняя обойма и контролируется люфт при раскачивании подшипника внутри посадочного места пальцами.

Производители дружно рекомендуют сменить переднюю крышку вместе с подшипником, особенно если он завальцован внутри посадочного места. На практике для снижения бюджета ремонта крышку оставляют для дальнейшей эксплуатации, поскольку она стоит 150 – 300 рублей.

Передний подшипник

Если по результатам предыдущего теста требуется замена переднего подшипника генератора, старое стандартное изделие извлекается из передней крышки:

  • подшипник можно выбить внутрь, положив крышку на кирпичи наружной стороной вверх;
  • либо закрепить крышку в тисках;
  • или использовать специальный съемник.

Демонтаж переднего подшипника

При наличии вальцовки этот фиксирующий элемент разбивается безвозвратно.

Сбитая вальцовка

После того, как владелец снял выработавший ресурс расходник, внутрь передней крышки монтируется новый подшипник:

  1. крышка переворачивается внутренней стороной вверх;
  2. посадочная поверхность обрабатывается герметиком;
  3. на наружную обойму устанавливают втулку подходящего диаметра;
  4. легкими ударами забивают подшипник внутрь посадочного места до упора;
  5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.

Задний подшипник

Производится замена заднего подшипника генератора следующим образом:

  • демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
  • установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.

Снятие заднего подшипника

Монтаж заднего подшипника

Устройства обгонного шкива генератора

На сегодняшний день существует три типа шкивов:

цельнолитые шкивы, демпферные шкивы и обгонные шкивы.

Кратко о первых двух: цельнолитые шкивы представляют из себя обычную болванку необходимую для передачи вращения ремня на вал ротора; демпферные шкивы первый шаг на пути изоляции генератора от вибраций ремня, большого распространения так и не получили.

Обгонные шкивы, на данный момент, являются оптимальным решением.

В отличии от твердотельного шкива, обгонный шкив проскальзывает по направлению тормоза ремня. Впервые примененные в 1996 году компанией INA, они зарекомендовали себя как отличное решение проблемы вибрации ремня и резонанса системы “ремень-генератор”. Такой шкив производства INA (Overrunning Alternator Pulley (OAP)) состоит из шкива с размерами подходящими для использования в текущей системе ременного привода, однонаправленного привода с подшипниковой опорой, стального сердечника и двух сальников. Однонаправленный привод и сальники — стандартные компоненты.

Модульная система разработана специально для простого решения потребностей заказчика. Сам привод может ставиться в любой шкив, таким образом, создание нового образца для нового двигателя не составляет особых трудностей.

По другому ситуация обстоит с появившимися в 2000 году обгонными шкивами производства компании Litens (Overrunning Alternator Decoupler (OAD). Изначально позиционирующиеся как аналог OAP, они показали более качественный эффект изоляции вибраций ремня. Основная изюминка этой компании заключается в пружинах. В отличи от OAP OAD шкивы реализованы на принципе “оттянутого тормоза” поэтому снижение биения ремня гораздо эффективнее чем в OAP шкивах, также за счет пружин получается более плавный пуск генератора. В отличие от OAP OAD имеет собственную резонансную частоту и привязан к определенным размерам и амперажу генератора.

Пример: машина комплектуется генераторами 90 и 150 ампер, на оба генератора можно поставить один и тот же шкив OAP, но OAD шкивы будут разными.

Итак, мы выяснили, что обгонный шкив генератора изолирует его инерционный момент от неравномерного вращения коленвала ДВС.

Какие же положительные эффекты при этом достигаются:

  • Минимизация биения ремня;
  • Снижение силовых пиков в ременной передаче;
  • Снижение амплитуды движения натяжного механизма;
  • Увеличение срока службы ремня;
  • Улучшение шумовых характеристик ременной передачи;
  • Снижение проскальзывания ремня на шкиве генератора в момент переключения передачи(в частности при быстром переключении в системах с двойным сцеплением или автоматической трансмиссией);
  • Снижена нагрузка на всю систему в момента пуска двигателя и в момент «стоп-старт» функции;
  • Предотвращает силовое сопротивление во всей системе, что приводит к снижению трения, соответственно и экономия топлива и выброса СО2.

По ресурсу производители сошлись на одной отметке в 100 тысяч километров. Кстати немаловажный факт: при замене шкиваобязательно рекомендуется менять натяжник и ремень, их долговечность сильно зависит друг от друга.

Разбираем и меняем

В первую очередь, для осуществления замены подшипника генератора ВАЗ 2110 надо открутить шкив, для чего нам понадобится отвертка и накидной изогнутый ключ.

Снимаем кожух, оттягивая пластиковые защелки

Отвинчиваем и достаем щеточный узел и регулятор напряжения в «одном лице».Чтобы располовинить генератор, надо открутить четыре болтика.

Прежде чем снять крышку – оставляем метки, чтобы потом правильно собрать.

На резьбу ротора необходимо накрутить соответствующую гайку

Чтобы успешно стянуть ротор с переднего подшипника в крышке, обеими руками берем за ушки генератора и аккуратно стучим деревяшкой по гайке.

Как поменять подшипник на генераторе ВАЗ 2110 видно из изображения. Подходящей головкой (в нашем случае – 27) выбиваем старый. Далее – аккуратно смазываем новый, и с помощью уже снятого запрессовываем его на место. Завальцовываем зубилом края для надежной фиксации.

Задний подшипник снимается большим рожковым ключом в качестве рычага, или с помощью толстой отвертки и молотка.

Забиваем на место новый подшипник, используя подходящий кусок трубы.

После того, как замена подшипников генератора ВАЗ 2110 своими руками выполнена успешно, можно приступать к сборке.Начинаем сборку с передней крышки, обращая внимание на метки, а далее в обратной последовательности

Если вы освоили, как поменять подшипник на генераторе ВАЗ 2110, то аналогичная замена на ВАЗ 2112 также не составит труда. Технология процесса точно такая же.

Если в автомобиле сломался генератор, то необходим срочный ремонт. Данный электродвигатель отвечает за всю электронику машины. Без него можно доехать на аккумуляторе разве что до ближайшего автосервиса, пока батарея не закипит. Необычный шум со стороны этого ответственного узла говорит о серьезных проблемах.

Но не спешите списывать генератор при посторонних шумах, ведь он очень дорого стоит. В девяти из десяти случаев достаточно поменять его передний подшипник. Нужно лишь точно диагностировать. Если у снятого электродвигателя покрутить переднюю крышку, сломанный подшипник будет либо заедать, либо давать заметный люфт. Как произвести замену подшипника генератора, рассмотрим на примере автомобиля ВАЗ 2110.

Причины же поломки детали качения незамысловаты, к тому же одинаковы для всех авто. Перечислим их.

  • Вытекание смазки.
  • Окончание срока эксплуатации.
  • Жесткие условия работы.
  • Попадание влаги или соли.
  • Заводской брак.

Для замены подшипника на ВАЗ 2110 своими руками необходимо в первую очередь отсоединить, затем извлечь электродвигатель. Изложим всё по порядку, но сначала укажем, что приготовить для ремонта:

  • набор гаечных ключей;
  • отвертка;
  • молоток;
  • деревянный брусок;
  • кругляк;
  • съемник;
  • смазка «Литол».
  1. Отключаем аккумуляторную батарею.
  2. Откручиваем сверху гайку со шпильки генератора на регулировочном кронштейне, за несколько минут до этого побрызгав ВД-40 на резьбу.
  3. Снизу, из смотровой ямы, снимаем защиту двигателя, после чего откручиваем две нижних гайки крепления электродвигателя, тоже предварительно обработав их ВД-40.
  4. Отсоединив электропровода, достаем наш заветный узел через низ.
  5. Приготавливаем новые детали – подшипники генератора от ВАЗ 2110 номер 6303 (передний) и 6203 (задний).
  6. Разборку электродвигателя производим также с применением проникающей смазки. Первым делом, блокируя отверткой ротор, выкручиваем шкив.
  7. Оттягиваем защелки, затем демонтируем кожух электродвигателя.
  8. Снимаем щетки, а также выкручиваем 4 болта половин разбираемого узла. Перед тем, как располовинить узел, не забываем поставить метки несмываемым маркером.
  9. Отверткой поддеваем крышку, снимаем крышку в сборе с ротором и стандартной деталью качения.
  10. Чтобы демонтировать ротор с электродвигателя, накручиваем гайку на резьбу, дальше через деревянный брусок постукиваем молотком по гайке.
  11. Удаляем передний подшипник, аккуратно выбивая его таким же по диаметру кругляком. А именно, поскольку у подшипника от ВАЗ 2110 размеры небольшие, подойдет диаметр около 27 мм.
  12. Задний подшипник достаем при помощи съемника.
  13. Устанавливаем новые детали, нанеся смазку, далее производим сборку в обратной последовательности.

Итак, мы разобрались, как поменять подшипники на генераторе автомобиля ВАЗ 2110. По сути, это довольно несложный процесс. Просто нужно пройти много этапов, а значит, потратить определенное количество времени.

Раз уж мы заговорили о подшипнике для ВАЗ, естественным будет вопрос: как же с другими моделями ВАЗ? Есть ли там проблемы при производстве изучаемых нами работ?

Какие подшипники для генератора лучше выбрать

Замена подшипников генератора Ваз 21124

Подшипники генератора служат достаточно долго, но они, как и было сказано выше, не вечны. Все же, если правильно определиться с фирмой-производителем подшипников, срок их эксплуатации можно заметно увеличить.На Ваз 2112 обычно ставятся два вида подшипников:

  • Передний подшипник 6302 или 6303.
  • Задний подшипник 6202 и 6203.

Цена подшипников, как правило, не высокая – 50-150 рублей. Отличаются подшипники размерами. Так, задний подшипник имеет внутренний диаметр, равный 15 мм, в то время как передний – в 17 мм. Что касается внешнего диаметра, то на заднем подшипнике он равен 35 мм, а на переднем 47 мм.Самые качественные подшипники генератора:

  • Наши отечественные подшипники, произведенные на Вологодском заводе считаются по праву самыми лучшими.
  • На втором месте подшипники фирмы KOYO.
  • На третьем месте Крафт.
  • Произведенные фирмой ANDYCAR Чехия подшипники считаются также неплохими, но стоят значительно дешевле.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
