Замена цепи ГРМ ВАЗ 2107

Замена цепи ГРМ на ВАЗ 2107 своими руками

Цепь ГРМ является важнейшей деталью в автомобиле ВАЗ 2107, поэтому необходимо тщательно следить за ее состоянием. Если ваша машина имеет пробег более 60 тыс. км, следует обязательно проверить эту деталь во избежание ее возможных повреждений в будущем. Она может порваться в один момент, что выведет из строя весь автомобиль, который восстановит только длительный и дорогостоящий ремонт. Поэтому, заметив неровную работу двигателя – рекомендуем продиагностировать цепь, чтобы при необходимости была осуществлена ее замена.

  1. Что такое ГРМ?
  2. Замена цепи
  3. Установка цепи ГРМ

Что такое ГРМ?

ГРМ – это газораспределительный механизм двигателя, который контролирует запуск в него смешанного с воздухом топлива и выпуск сгоревших газов. В его основе лежит механизм открытия и закрытия впускных и выпускных клапанов цилиндров, имеющих привод от кулачкового механизма и распределительного вала. То есть, топливно-воздушная смесь оказывается в цилиндрах благодаря открытым впускным клапанам, а, сгорев, в виде газов удаляется через выпускные клапаны. За действия этих клапанов отвечают распределительные валы.

Чтобы они могли вращаться, был создан специальный привод, работающий при помощи цепи или ремня.

Timing belt – цепь ГРМ;

Valves – впускные клапаны;

Camkshafts – распределительные валы.

Замена цепи

Если пробег вашего ВАЗ 2107 достаточно большой – то цепь наверняка уже вытянулась естественным образом, и увеличился шаг между звеньями. В такой ситуации ее замена просто необходима, и сделать это можно своими руками.

Приготовьте заранее отвертки и гаечные ключи (для коленвала нужен специальный ключ).

Для упрощения рабочего процесса рекомендуем снять решетку радиатора ВАЗ 2107, сам радиатор (слив перед этим жидкость) и крышку клапана головки блока. Теперь поверните ключом по часовой стрелке шкиф коленвала, пока метка на шестерне распределительного вала не совпадет с ее отливом на корпусе подшипника и крышке вала.

Немного ослабив крепление генератора, снимите клиновой ремень, шкив водяной помпы и натяжитель цепи распредвала

Обратите внимание, что теперь необходимо обязательно включить четвертую передачу, а также поставить машину на ручник. Затем слегка открутите крепление звездочки, предварительно отогнув его шайбу

Скрутите гайку башмака натяжителя. Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт.

Теперь до конца отвинтите болт шестерни распредвала, приподнимите цепь, выньте звездочку

До конца опустив цепочку, осторожно снимите ее с зубцов

После этого проверьте еще раз, совпадает ли метка шестерни коленчатого вала с нужной отметкой.

В противном случае, проверните коленвал, пока они не совместятся.

Установка цепи ГРМ

Первым делом наденьте новую цепь на шестерню коленвала.

Затем на верхнюю звездочку, которую сразу закрепите болтом.

Захватите цепочку крючком, подняв туда, где должна находиться звездочка распредвала.

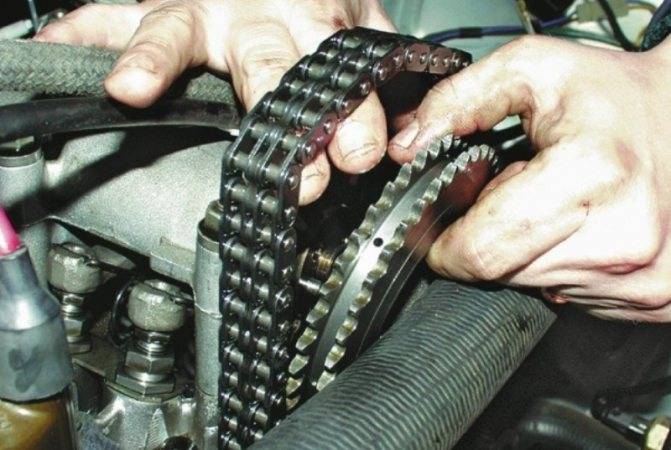

Аккуратно наденьте на нее цепь и только после этого поставьте на место.

Уточнив еще раз, совпадают ли все необходимые метки, можно смело закручивать звездочку распредвала.

Установите назад успокоитель цепи, башмак натяжителя и ограничительный болт. Поставив машину на нейтральную передачу, поверните коленвал на 3 полных оборота. Если все отметки совпадут, то закрутите натяжитель цепи гайкой. Включив любую передачу, завинтите шестерни до конца, поставьте на место другие детали.

Таким образом, всего за 500 рублей на ВАЗ 2107 вами была самостоятельно произведена замена цепи ГРМ.

Как выставить метки грм на ваз 2107 инжектор

Нашлось по вашему запросу как выставить метки грм на ваз 2107 инжектор — смотрите тут. Здесь вы найдете видео по ремонту авто, отзывы и фотографии.

Категория: Ремонтировать своими руками

Смех в теме: На работе переругались все женщины. Чтобы восстановить порядок, вызвали начальника цеха, но женщины всё равно кричат, перебивая друг друга.- Тихо! — потеряв терпение, крикнул начальник. — Пусть говорит та, которая всех старше!И тут наступила тишина…

Опубликовал Админ: по просьбе Франца

Отзывы владельца авто: 7 Лет без проблем. только TO. можно уже и поменять, но не знаю, что хочу, a эта попалась удачная, БЕЗОТКАЗНАЯ!!

Причины замены цепного привода ГРМ на ВАЗ 2106, 2107

Работоспособность и долговечность цепного привода ГРМ зависит от материала и качества термической обработки самой цепи и звездочек. Большое значение имеют точность изготовления и чистота рабочих поверхностей. Главным преимуществом цепного привода ГРМ является его длительный срок службы. На двигателях семейства ВАЗ ресурс цепи составляет от 100 до 200 тысяч километров пробега. Если при изготовлении комплектующих были использованы высококачественные материалы, а при эксплуатации обеспечивалось правильное натяжение и обильная смазка привода, то цепь прослужит не меньше, чем сам двигатель. Обрыв цепи — явление редкое. Ухудшение ее состояния можно отследить по усилению шума при работе двигателя.

Замена цепи ГРМ на ВАЗ необходима, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:

  • наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
  • «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.

Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.

Для работы нам потребуются: ключи «на 10», «на 13», «на 17», специальных ключ для гайки крепления шкива коленчатого вала (или головка «на 36»), отвёртка, монтажная лопатка, молоток, бородок.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

  • набор торцевых ключей;
  • набор головок;
  • пассатижи;
  • отвертка;
  • молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

  1. Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.


Снимаем защитную крышку

  • Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
  • Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки.

    Проверяем совпадение меток

Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

  • автоматические;
  • механические;
  • гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Установка распредвала ВАЗ 2107

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом. При сборке следует обратить на два важных момента:

  • соответствие метки на распредвале и на звездочках его привода;
  • момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

Когда распредвал установлен, необходимо выставить его положение относительно коленвала. На постели распредвала, передней крышке двигателя и звездочках коленчатого и распределительного вала имеются метки, на которые следует ориентироваться. Даже если цепь привода была надежно привязана к звездочке, при установке распредвала следует убедиться, что его положение соответствует положению коленчатого вала двигателя. Чтобы правильно выставить метки на распредвале ВАЗ 2107, необходимо выполнить такие действия:

  • убедиться, что метка на шкиве коленвала расположена напротив длинной риски на передней крышке двигателя (это соответствует верхней мертвой точке четвертого цилиндра);
  • установить звездочку на распредвал и убедиться, что отметка на ней совпадает с меткой на “постели”;
  • надеть цепь на звездочки, не нарушая положения валов;
  • убедиться, что при натянутой цепи метки совпадают;
  • затянуть болт крепления звездочки распредвала;
  • провернуть коленвал ключом на два оборота;
  • проверить совпадение меток на распредвале и коленвале;
  • при необходимости изменить положение цепи на звездочке распредвала;
  • затянуть болт крепления звездочки распредвала и зашплинтовать стопорную шайбу.

После этого остается лишь отрегулировать натяжение цепи при помощи натяжителя и закончить сборку, установив крышку ГБЦ и прочие детали.

Рапредвал (распределительный вал) — один из важнейших элементов газораспределительного механизма (ГРМ). Задача распредвала обеспечить своевременный впуск чистого воздуха и выпуск отработанных газов из камеры сгорания посредством открытия и закрытия впускных и выпускных клапанов.

Распределительный вал расположен в верхней части головки блока цилиндров (ГБЦ), со шкивом и зубчатой звездочкой коленвал соединяется при помощи цепи или ремня ГРМ.

К главным неисправностям, которые требуют ремонта или замены распредвала можно отнести — повышенный износ, царапины и риски на опорных шейках распредвала, многочисленные задиры или прогиб распредвала (деформация).

Падение давление системе смазки двигателя. Как правило, причиной этого становится сильный износ шеек распределительного вала, а также в случае нарушения посадочных гнезд подшипников распредвала в ГБЦ. Второй случай требует полной замены головки блока цилиндров, ввиду того, что гнезда расположены в самом теле ГБЦ.

Сильный стук клапанов при наличии рабочих гидрокомпенсаторах, увеличение зазоров в механизме привода клапанов. Причина — повышенный износ кулачков распредвала, применение низкокачественного моторного масла, нерабочий или забитый масляный фильтр. Данные неисправности также характерны потерей мощности и перебоями в работе двигателя.

Также замена распредвала производится в случае тюнинга двигателя, когда штатный распределительный вал заменяется на спортивный с кардинально другими характеристиками, фазами впуск/выпуск и несколько измененными кулачками. Это необходимо для увеличения мощности или улучшения КПД (коэффициент полезного действия) мотора.

Сегодня я расскажу о том, как заменить распределительный вал ВАЗ 2107, ВАЗ 2106 своими руками, используя подручный инструмент в условиях гаража.

Подготовка к регулировке, инструменты

Перед началом работ машину лучше установить на ровную поверхность и поставить на ручник. Рукоятка коробки передач ставится в нейтральное положение.

Потребуется ряд инструментов, а именно:

  • торцовый ключ на 10;
  • рожковый на 38;
  • рожковый на 13.

Если перечисленные ключи есть в наличии, можно переходить непосредственно к натяжке цепи.

Для карбюраторного (выполняется в случае необходимости определить целостность успокоителя): снимаем корпус фильтра воздух с карбюратора и отсоединяем от валика «газовую» тягу;

Отсоединяем рычаг тяги;

Отсоединяем шланг кронштейна;

Для инжекторного (выполняется в случае необходимости): снимается трос газа, шланг сапуна.

Ключом трубчатым на 10 снимаем крышку с блока цилиндров;

Причины, по которым цепь нуждается в регулировке

Если не произвести своевременную натяжку цепи фазы газпредвала станут смещаться, вследствие этого двигатель будет работать с перебоями, небольшим перегревом и шумом.

Также именно из-за слабой цепи ломается успокоитель. Происходит это в следствии ударов цепи по успокоителю при резком сбросе-увеличении оборотов двигателя. Были случаи когда он ломался пополам, откручивался и масло выбивало через дырку его крепления.

Натягивать цепь необходимо, когда:

  1. Авто перешло отметку в 20 000 километров пробега;
  2. Натяжитель цепи ваз 2107 был заменен на новый;
  3. Запланирована регулировка зазоров клапанов;
  4. Двигатель ремонтировался и цепь снималась;
  5. Установлен новый успокоитель цепи ваз 2107;
  6. Цепь вытянулась вследствие износа: появился характерный звон.

Регулировка натяжения цепи на ВАЗ 2107

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
если цепь была снята, или двигатель ремонтировался.
перед тем, как должна быть произведена регулировка клапанных зазоров;
после того, как поменяли успокоитель или натяжитель.
подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

  • простой рожковый ключ на 13;
  • рожковый ключ для проворачивания коленвала на 38;
  • трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.
