Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

  1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
  2. Поддержка оптимального функционирования регулятора холостого хода.
  3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки

Что означает

Р0500

Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости

Р0503

Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
  • При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
  • Увеличивается расход горючего;
  • Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

  1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
  3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

https://youtube.com/watch?v=9zbNx0doWqs

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Назначение спидометра и возможные причины неполадок

Прежде чем разбираться, почему на ваз 2109 стрелка спидометра прыгает, вам стоит понять, что где находится и для чего предназначено. Спидометры предназначены, чтобы преобразовывать частоту вращения исходящую от приводного вала к датчику спидометра в показания скорости движения машины и вдобавок количество оборотов, которые осуществляет приводной вал датчика спидометра, преобразуются в показания счетчика пути (километраж) пройденного автомобилем. А вот когда прыгает стрелка спидометра либо вообще крутится, как ей хочется, может и застыть в одном положении, означает, что возникли проблемы с механизмами спидометра и причин тому может быть сразу несколько. Это:

  • Поломка внутри самого спидометра(см.ВАЗ 2109: как выполнить правильно ремонт спидометра)
  • Обрыв либо повреждение тросика спидометра
  • Сломался редуктор спидометра (он же привод)

https://youtube.com/watch?v=dwewrIrSod0

Диагностируем неисправность

Важно сначала понять, почему ваз 2109 не работает спидометр:

  • Чтобы найти причину, залезаем под автомобиль со смотровой ямы, эстакады либо подъемника
  • При отсутствии таковых можно обойтись и таким способом — просто слегка приподнять автомобиль, поставить надежную подстраховку (деревянные толстые широкие бруски – кирпичи использовать нельзя), затем откручиваем гайку, крепящую тросик спидометра
  • Зовем помощника и с его помощью проверяем исправность спидометра и его троса
  • В то время как вы снизу рукой крутите, трос спидометра (отсоединив его от привода) в одну затем другую сторону в салоне помощник следит за стрелкой- если при этом стрелка спидометра прыгает, значит трос и спидометр рабочие, и следует проверить привод
  • Однако бывают случаи, хотя стрелка и прыгает, в тросике может все равно быть проблема, он распушился внутри оплетки и иногда задевает за нее

Порядок действий

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

  • Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
  • Поддеваем корпус привода плоской отверткой (как на фото ниже)
  • Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
  • Затем проверяем исправность его
  • Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
  • Если паз не проворачивается – тогда заменяем привод спидометра
  • Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
  • А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
  • Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
  • Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

  • Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
  • Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

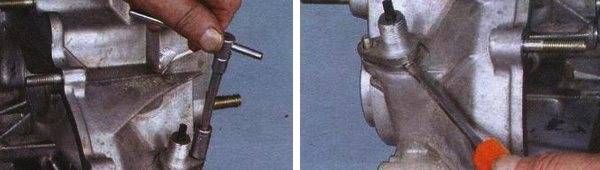

С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

Теперь мы можем снять и ведомую шестерню
Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Замена тросика

Практически повсеместно владельцы машин сталкиваются с проблемой поломки спидометра, причиной которой частенько служит неисправность тросика. Чтобы заменить тросик совсем не обязательно ехать в автосервис, ведь с легкостью можно самостоятельно справиться с этой задачей, наша инструкция в этом поможет. Итак:

Спуститься по автомобиль (на яме либо эстакаде) затем необходимо открутить тросик от привода вашего спидометра, расположенного со стороны моторного отсека, сдвигаем резиновый чехольчик вверх, и откручиваем гайку на тросе
После этого отсоединяем тросик
Чтобы отсоединить тросик от спидометра, предварительно необходимо снять блок приборов с приборной панели
При этом, если у вашего автомобиля приборная панель низкая, тогда откручиваем два болтика и осторожно снимаем козырек, пальцами сжимая подпружиненные зажимы
Затем можно вынуть комбинацию приборов
Если в автомобиле установлена высокая приборная панель – тогда сначала вам необходимо будет снять накладку, затем откручивать блок приборов
Затем вам следует с задней стороны откручивать гайку тросика от спидометра, и вытащить старый трос через моторный отсек, запомните при этом, как он проходил
Потому что, следующей ступенью у вас будет прокладка (протяжка) нового тросика
Вставить заглушку в переборку отсека будет гораздо проще, если предварительно смазать её маслом, Литолом например

Как распознать неисправный спидометр?

  • Скорость отображается неправильно;
  • Цифры останавливаются криво;
  • Перегорел датчик.

Главное условие успеха – правильный демонтаж передней панели. Рассмотрим последовательность работы. Отвинчивается пара винтов, которые служат для фиксации нижней панели, снимается «борода». Верхняя панель освобождается от зажимов, отключается “аварийка”. Это касается габаритных огней, ближнего света, прикуривателя. Далее следует демонтаж колодок и съем самой панели. Теперь открыт свободный доступ к винтам, крепящим спидометр.

Спасибо за внимание, надеюсь, статья была для вас полезной, до новых встреч на ВАЗ Ремонт. Замена шестерни привода спидометра ваз 2109

Замена шестерни привода спидометра ваз 2109

Снятие и установка привода спидометра

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра расположен в задней части коробки передач, вблизи точки входа в дифференциал правого приводного вала. В зависимости от комплектации модели привод может иметь механическую (тросовую) конструкцию, либо представляет из себя электронный датчик.

2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините соответствующую электропроводку.

3. Выверните крепежный болт и снимите его вместе термозащитным экраном (если таковой предусмотрен).

4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо.

https://youtube.com/watch?v=rJC6eudWRLA

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри.

Не работает спидометр

Перестал работать спидометр Почему не работает спидометр Основные причины поломки спидометра ВАЗ 2108.

6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы Сальники приводных валов и Правый приводной вал в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников).

2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра.

3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление.

4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его.

5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем).

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=qiDmZLUuTMI

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

https://youtube.com/watch?v=jsP9uC7EE-Q

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Способ первый

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Принцип работы

Работа системы спидометра на карбюраторных и инжекторных моделях кардинально отличается. Опишем основные отличия.

Карбюраторные модели оснащаются полностью механической начинкой. Привод спидометра установлен на коробке передач. На приводе есть шток с шестерней, которая вращается за счет совместной работы с передаточным валом МКПП. Это вращение передается гибкому тросу, который вращает привод на самом спидометре. В этой системе ест доля погрешностей. На правильный подсчет может влиять растяжение или заедание троса.

Инжекторные модели не оснащаются механическим приводом. У них привод магнитный. Установлен также на коробку передач. Работает по принципу датчика Холла. Во время вращения вторичного вала в коробке передач, энергия передается на датчик, внутри которого вращается шток. Шток вращает контактор, который преобразует энергию вращения в электрические импульсы. Эти импульсы проходят по проводам в бортовой компьютер и после перерасчета, попадают в электронный привод спидометра.

Каждый тип подсчета скорости имеет ряд своих неисправностей и симптомов, им предшествующих. Каждая проблема далее будет описана подробно.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

  • Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
  • Выкрутив болт и поддев отверткой корпус, снимаем его.
  • Затем демонтируются старые шестерни и устанавливаются новые.

Читать еще: Как проверить работу катушек зажигания

Установка спидометра на авто ВАЗ 2109

Признаки дефектов спидометра:

  • На счетчике числа ровно не становятся, а с течением времени перестают вообщем работать.
  • Спидометр начинает давать некорректную скорость перемещения автомобиля.
  • Перегорают датчики.

Для воплощения ремонта спидометра ВАЗ 2109 нужно снять переднюю панель:

  • Откручивается «борода». Для этой цели выворачиваются на одной из панели два винта.
  • Снимаются три зажима на верхней панели и отключаются выключатели для габаритов, аварийки и близкого света.
  • Вытаскивается магнитола, отключается прикуриватель.
  • Откручиваются два винта, фиксирующие панель, тросик спидометра. Снимаются три колодки, удаляется панель.
  • Откручиваются винты, удерживающие блок спидометра.

При завышении скорости на спидометре необходимо выполнить такие деяния:

  • Указательную стрелку перебросить через ограничитель.
  • Понизу шкалы наклеить кусочек строительного скотча.
  • В одной из точке приборной стрелки карандашом проставляется метка.
  • С применением линейки замеряется расстояние на приборе от нуля до 10 км в час. Его значение равно 0,7 мм.
  • Отмеряется необходимое расстояние на скотче от ранее поставленной метки и снова ставится метка.
  • Снимается стрелка спидометра и устанавливается таким макаром, чтоб на вторую метку падало ее нижнее положение.

Если ремонт автомобиля ВАЗ 2109 произведен верно, стрелка назад перебрасывается через ограничитель.

  • При поломке счетчика километража числа просто поправляются рукою.
  • Перегоревшие датчики панели изменяются новыми элементами.
  • Автомобиль устанавливается на эстакаду или смотровую яму.
  • Отворачивается торцовым ключом болт, фиксирующий к коробке корпус привода спидометра.
  • Плоской отверткой аккуратненько поддевается и снимается корпус, как показано на фото.

Снятие корпуса спидометра

Совет: Материалом для производства шестерни служит пластик. Деталь необходимо пристально разглядеть и при обнаружении выработки сменять новейшей.

Обращается внимание на гнездо, куда ставится наконечник гибкой тяги одометра, у него не будет выработки и отсутствовать слизанные углы, по другому недостаток будет служить предпосылкой для смены шестерни. Читать еще: Как работает датчик температуры салона ваз 2110

Читать еще: Как работает датчик температуры салона ваз 2110

привод спидометра 2110 2115

Вытаскивается ведомая шестерня

  • Что остается сделать нашему клиенту детали промываются в чистом керосине.
  • Впоследствии устройство собирается в назад порядке и устанавливается в район.

Если автолюбитель решил без помощи других выполнить спидометру ремонт ВАЗ 21099, видео даст подсказку, как это сделать верно, тогда стоимость выполнения работ будет существенно ниже.

При, когда производится на ВАЗ 2109 ремонт автомобиля, для искусственного его омоложения делают корректировку пробега. Одни водители желают ускорить процесс прохождения ТО, другие корректируют данные для страховых компаний либо уменьшают пробег, чтоб дороже реализовать авто. Потому, скрутка одометра становится больше пользующейся популярностью процедурой, когда производится на ВАЗ 09 ремонт. На автомобиле более ранешнего выпуска стоят механические спидометры, в современных моделях – электрические:

Надежная работа спидометра обеспечивает более неопасную езду на дорогах.

От чего работает тахометр на ваз 2107

Этот материал будет несколько философским, так как мы постараемся понять, почему прыгает тахометр ВАЗ 2107 и его стрелка ведет себя неадекватно. Даже если качество работы двигателя не изменяется, все равно возникает ощущение, будто что-то не в порядке, машина сломана.

Как-то уж сильно напрягает вид скачущей из стороны в сторону стрелки. Что же делать, как избавиться от этого? Конечно, некоторые особенности будут в том случае, если у вас установлен инжектор.

Впрочем, если даже карбюратор в системе питания, конструкция тахометра оказывается аналогичной.

Почему прыгает тахометр на ВАЗ 2107

Если вы немного знакомы с классической или бесконтактной системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо же к коммутатору. Именно здесь появляется импульс, который необходим для правильной работы прибора. Спидометр же приводится в движение тросиком (если речь идет про карбюратор).

Если же у вас инжектор в топливной системе, то первым делом смотрите, горит ли контрольная лампа «Check Engine». Если да, то нужно делать диагностику, чтобы определить точную неисправность. Если же нет, то диагностика никаких результатов не принесет.

Этот шаг актуален для случаев, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к прибору, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что происходит короткое замыкание.

При помощи мультиметра проверьте, есть ли на тахометре «масса». Очень часто некачественный контакт становится причиной того, что прыгает тахометр ВАЗ 2107. Конечно, если минуса нет во всей приборной панели, то у вас будет не машина, а новогодняя гирлянда – все электроприборы начнут включаться и отключаться на собственное усмотрение.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Аналоговые:

Ленточный

– скорость показывает лента, проходящая через деления на неподвижной шкале. Использовался на многих американских и некоторых японских и европейских моделях, а также на ГАЗ-24 до начала 1975 года.

Барабанный

— деления нанесены на вращающийся барабанчик и при его вращении появляются в окошке, показывая текущую скорость. Применялся на многих довоенных автомобилях, некоторых американских автомобилях шестидесятых, а также – относительно современных моделях «Ситроена».

Стрелочный

– наиболее распространённый вариант спидометра, скорость указывает вращающаяся вокруг оси стрелка.

Замена и устройство приводпа спидометра ВАЗ 2109

Лада 2101 ОХРА ЗОЛОТАЯ Бортжурнал Панель приборов ВАЗ 2106 и хром ништяки

Устройство и принцип действия спидометра

Приводом спидометра называют совокупность механизмов, предназначенных для передачи информации о скорости автомобиля на циферблат спидометра. На ВАЗ 2109 данный привод выполнен в виде двух шестерен (ведомая и ведущая), которые крепятся на вторичном валу коробки переключения передач, а также гибкого вала.

При вращении вторичного вала (автомобиль начинает движение) шестерни привода получают вращающий момент и передают его на гибкий вал, который, в свою очередь, имея связь со стрелкой спидометра, заставляет ее показывать необходимую информацию на циферблате.

В зависимости от модификации автомобиля гибкий вал может иметь разную длину. Это связано с тем, что первые «девятки» имели торпеду с низким расположением, а значит, вал имел меньшую длину. Лишь последние выпуски автомобилей, прошедшие модернизацию получили торпеду с более высоким расположением, что заставило конструкторов изготавливать гибкий вал большей длины.

Причина поломки привода спидометра ВАЗ 2109

Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.

Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.

Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.

Замена привода спидометра ВАЗ 2109

В случае если произошел обрыв гибкого вала, то через салон вытаскиваются его отломившаяся часть, а уже под капотом демонтируются его остатки на коробке передач. Также стоит отметить, что отсутствие вращения гибкого вала может быть вызвано не только его обрывом, но и тем, что в процессе износа были повреждены его грани, которые не в состоянии принять вращающий момент с шестерни привода. В любом случае, вал подлежит замене.

Если проблема кроется в шестернях привода, то для этого автомобиль устанавливают на смотровую яму и откручивают болт, предназначенный для крепления корпуса привода и коробки передач. Чтобы без проблем снять корпус, можно воспользоваться плоской отверткой. После этого, старые шестерни снимаются, а на их место устанавливаются новые.

Внимание! Перед установкой новых шестеренок внимательно посчитайте количество зубьев. Оно должно совпадать с количеством зубьев на старой шестерне

Иначе спидометр будет показывать некорректную информацию

Иначе спидометр будет показывать некорректную информацию.

Видео — Ремонт спидометра на ВАЗ 2109

https://youtube.com/watch?v=6YC3suYSTbw%2522

Почему привод спидометра должен быть всегда исправен?

Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.

Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.

Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
