Как подключить розетку прицепа? Распиновка по цветам, схемы

Chevrolet Niva 80 усталых пони › Бортжурнал › Установка розетки фаркопа своими руками

Увидев в местном магазине «Би-би» фаркоп на шевик фирмы AvtoS «с комплектом подключения» и ценой в 2300 рублей — было решено брать, ибо прицеп вещь иногда весьма полезная 🙂 Купив его, увидел, что под «комплектом подключения» производитель похоже имел ввиду крепёжные элементы, поскольку ни розетки, ни проводов в комплекте не было 🙁 Ладно хоть место под розетку было.

Пришлось покупать отдельно. На рынке купил розетку с креплением и метровым куском провода на 4 жилы в комплекте за 150 руб и защитную резинку, чтобы вода внутрь не попадала, за 20 руб.

Выкладывать установку фаркопа не стал, так как в комплекте была инструкция по установке. Да и не делал фоток.

Для подключения розетки по упрощёной российской схеме нужно минимум 5 проводов (масса, стоп, габарит и 2 поворотника), к тому же 1 метра провода не хватало.

Поэтому я решил подключить розетку по европейской схеме, в которой задействованы все 7 проводов:

1-левый поворот2-задние туманки3-масса4-правый поворот5-правый габарит6-стоп сигнал7-левый габарит и подсветка номера прицепа

Нумерация контактов розетки: №1 наверху, далее по часовой стрелке до 6 и №7 в центре.Отличие российской схемы только в том, что провод на туманки может отсутствовать и провод габаритов у прицепа может быть один, подключаемый к 7 контакту вилки, при этом 5 контакт либо не используется, либо закорочен с 7ым.

Поскольку найти многожильного кабеля с таким числом жил найти не удалось, то купил 3 метра 2-жильного провода и 1,5 метра трёхжильного. Сечение 0,75мм2. Цена проводов около 50 руб.

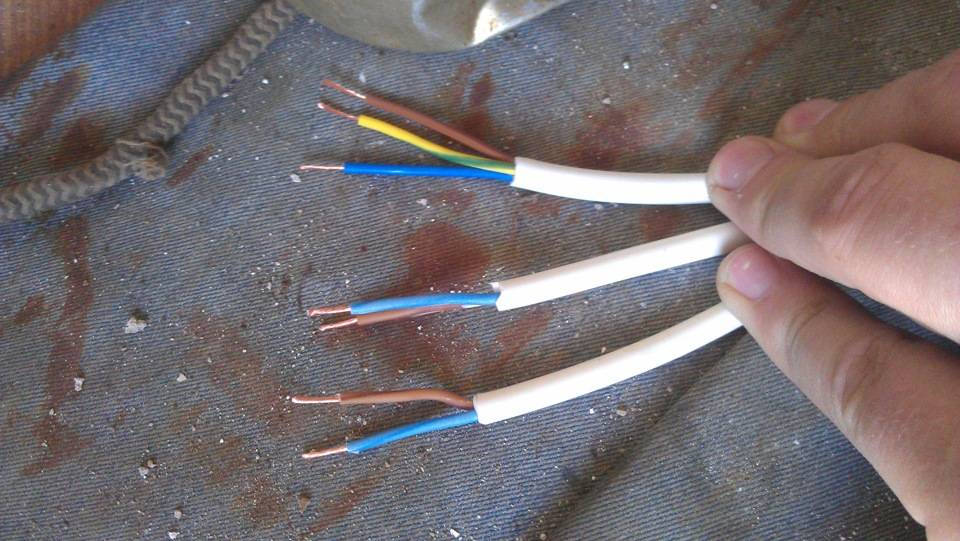

Провода для розеткиТрёхметровый провод разрезал пополам — в итоге получилось 3 куска по 1,5 метра. Эта длина провода оптимальна.Логика была такая: на каждый задний фонарь по одноиму двухжильному проводу для сигналов поворотов и габаритов. Трёхжильный провод подводит массу, стоп сигнал и задние туманки, поэтому может быть подключен к любому из фонарей.

Подготавливаем провода: снимаем оплётку с обоих сторон и затем с одной из сторон каждого провода снимаем изоляцию и пропаиваем кончики на полсантиметра

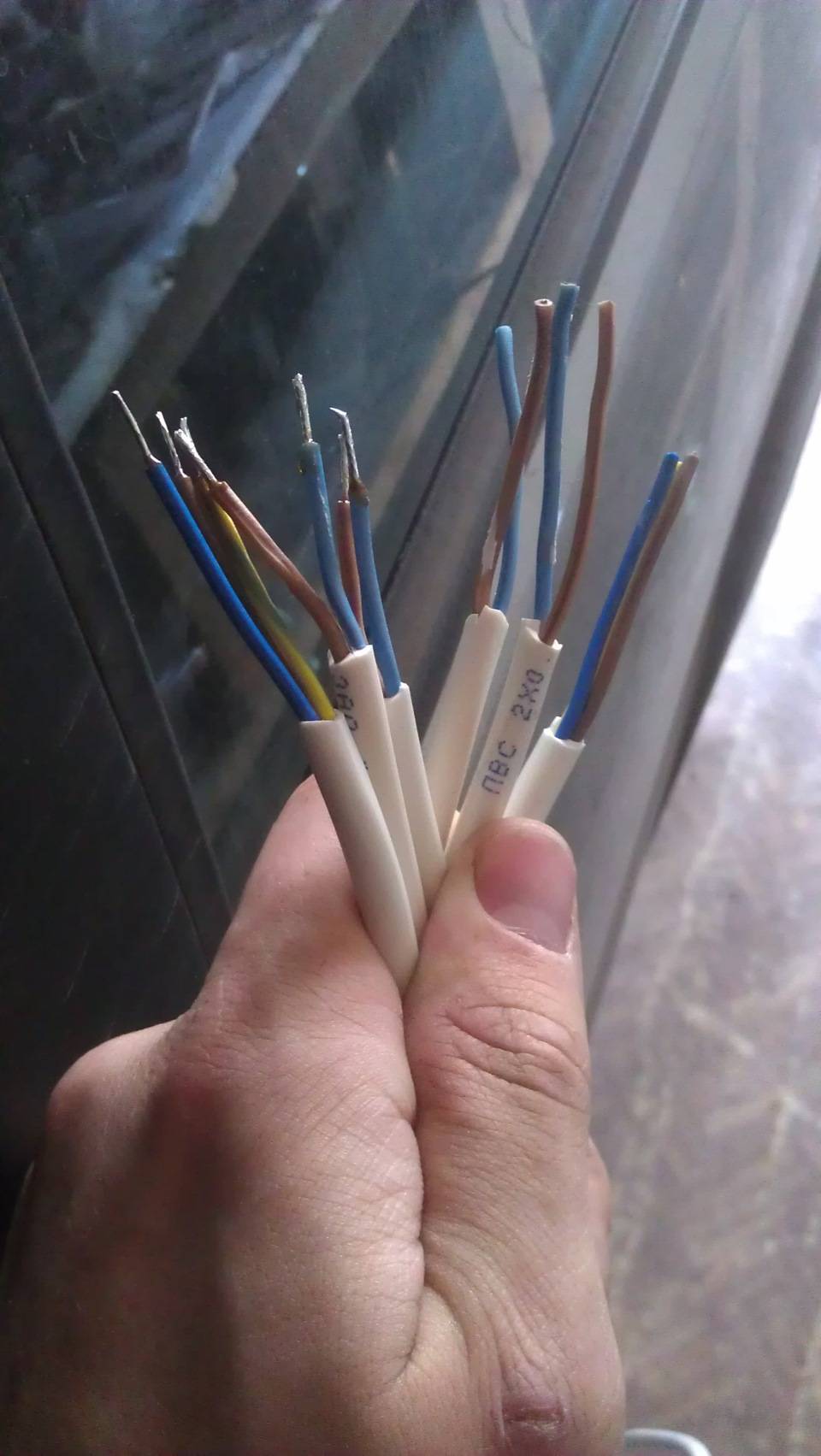

Подготовка проводовБез пайки есть большая вероятность что провод отломится под винтовым зажимом розетки.Зажимаем провода в клеммах розетки. Для удобства решил сделать цвета проводов так:на поворотники и стопы — коричневый, на габариты и туманки — синий, провод заземления на массу:

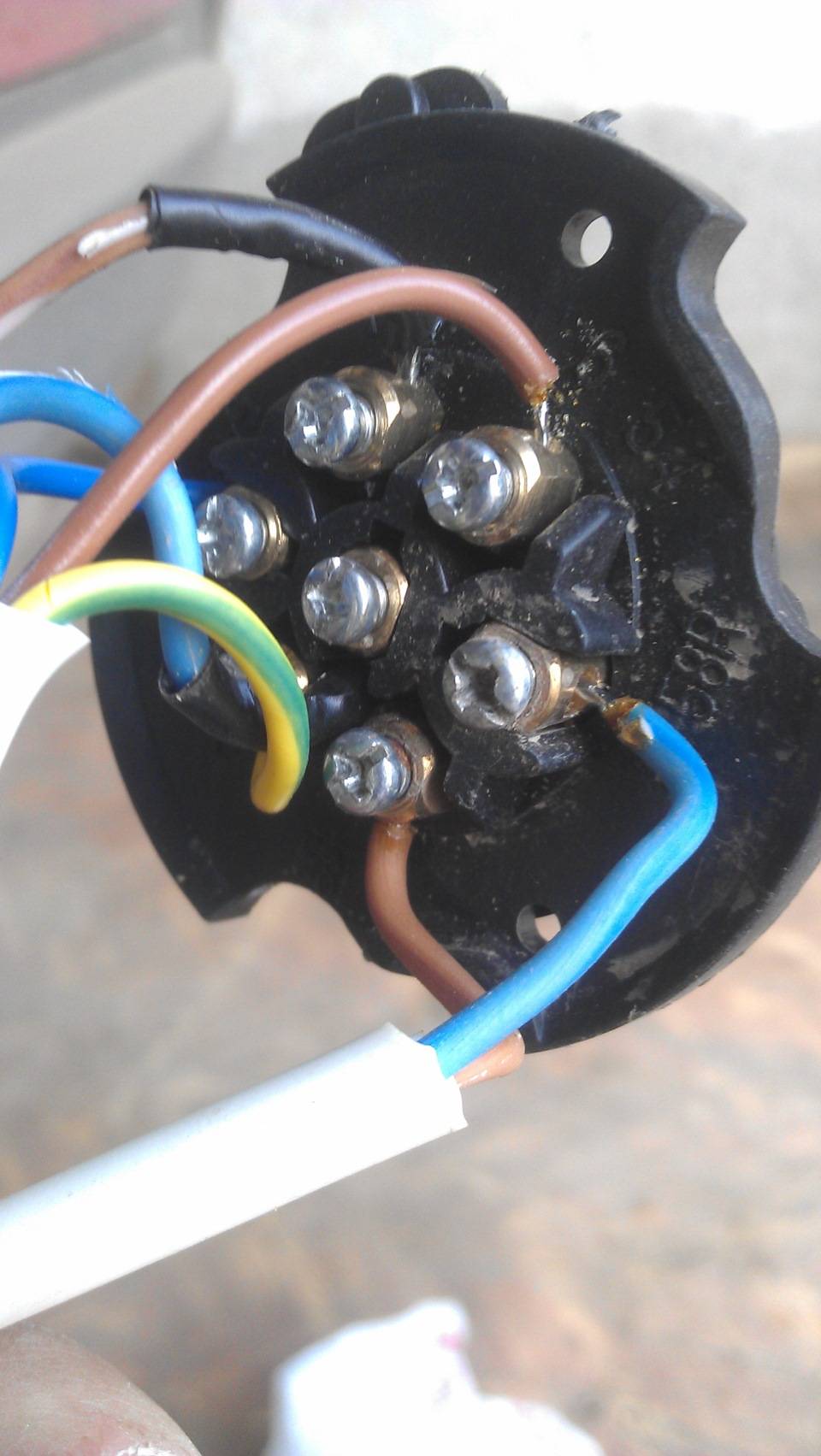

Подсоединяем провода к розеткеЖелательно как то пометить двухжильные провода, чтобы не перепутать их.Вставляем клеммную часть в розетку и надеваем сзади пыльник

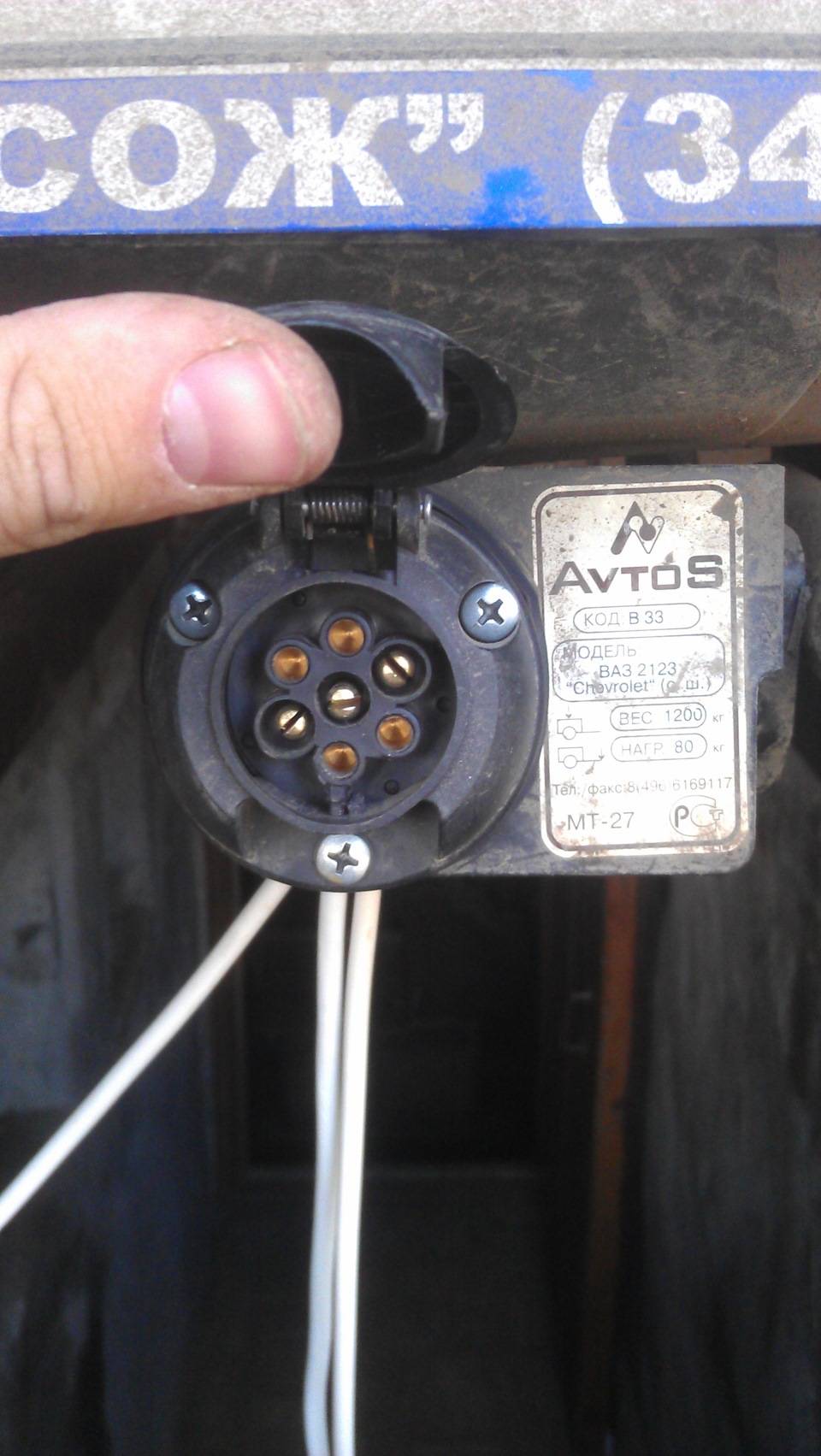

Сборка розеткиПосле этого розетку можно закрепить

Далее описание идёт для левой стороны:Провод протягиваем через многочисленные отверстия в бампере. Качество фоток не очень — из-за слабого аккума вспышка не срабатывала.

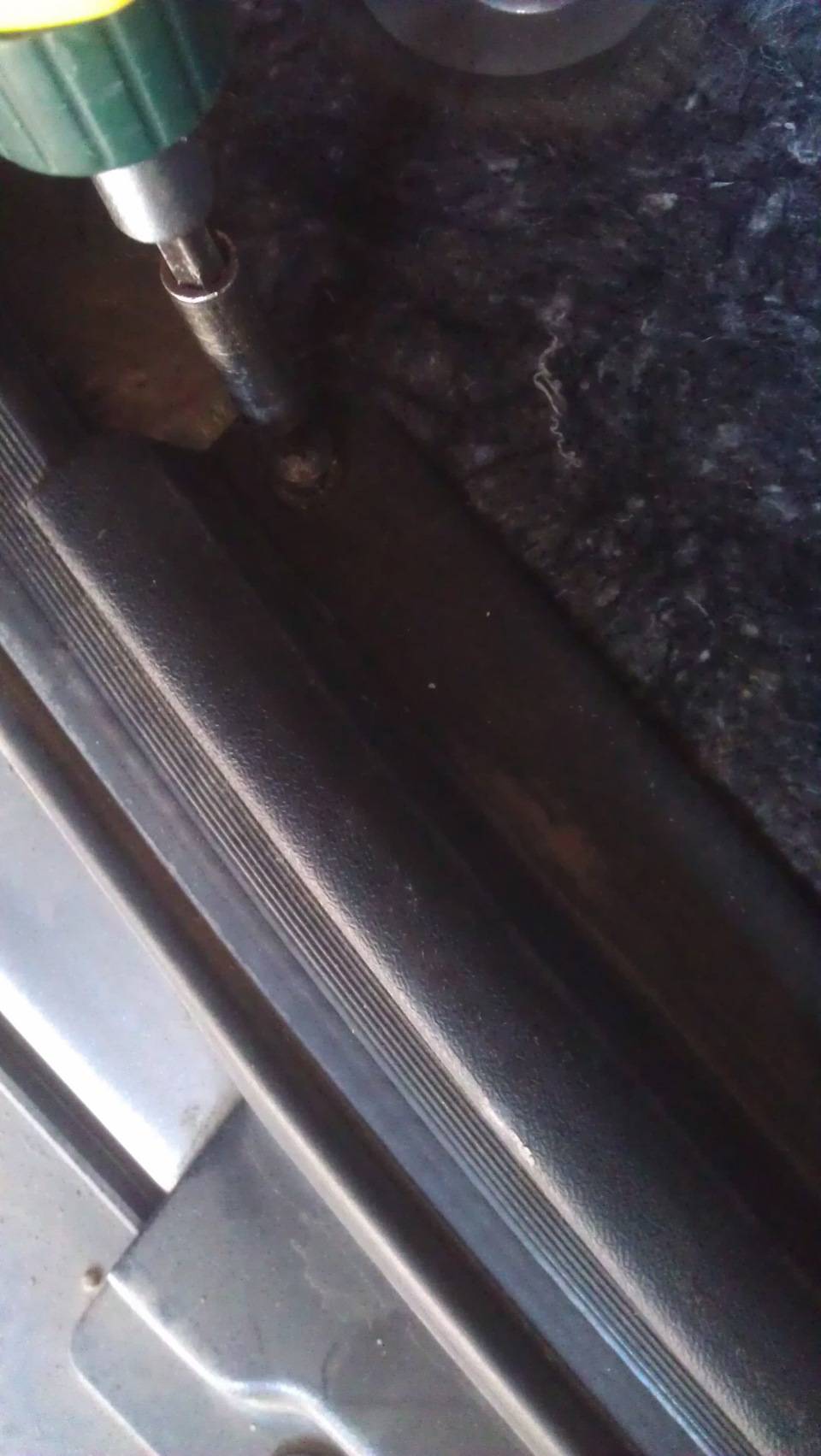

В полу багажника, ближе к фонарю, есть резиновая заглушка. Её нужно снять и проколоть под размер провода.

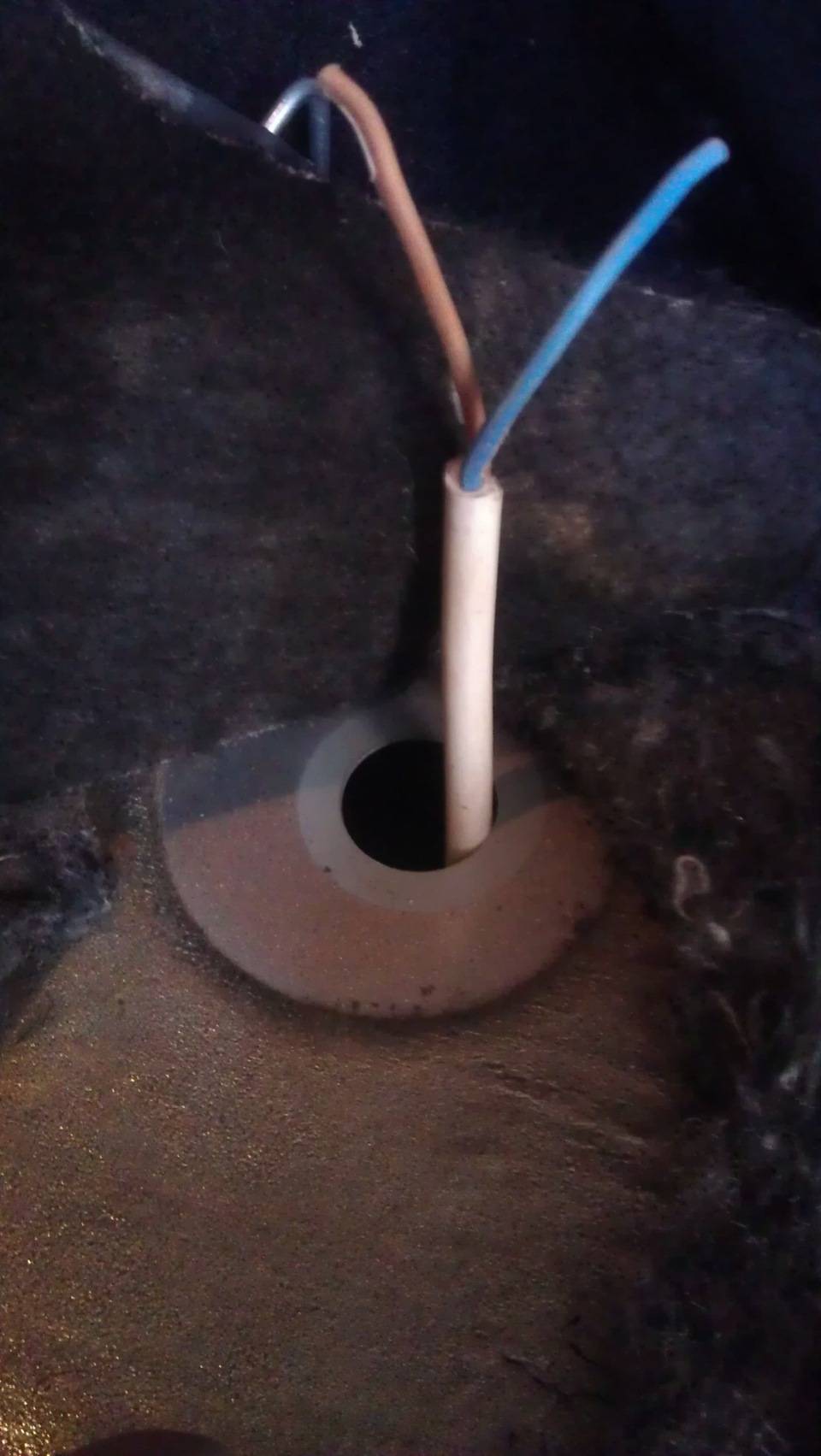

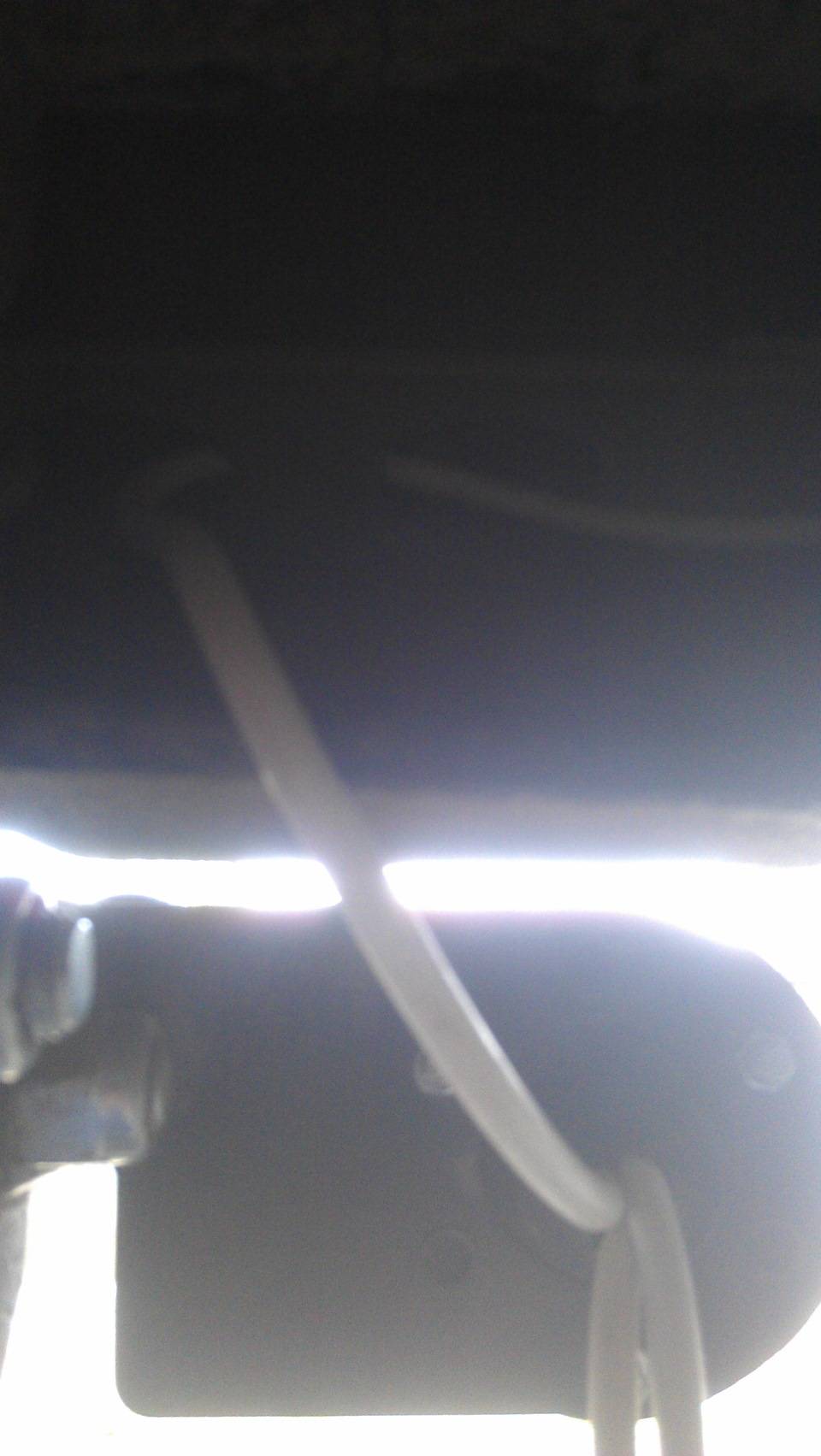

Заглушка в левой стороне багажникаВ днище машины есть отверстие в лонжероне — пихаем провод туда:

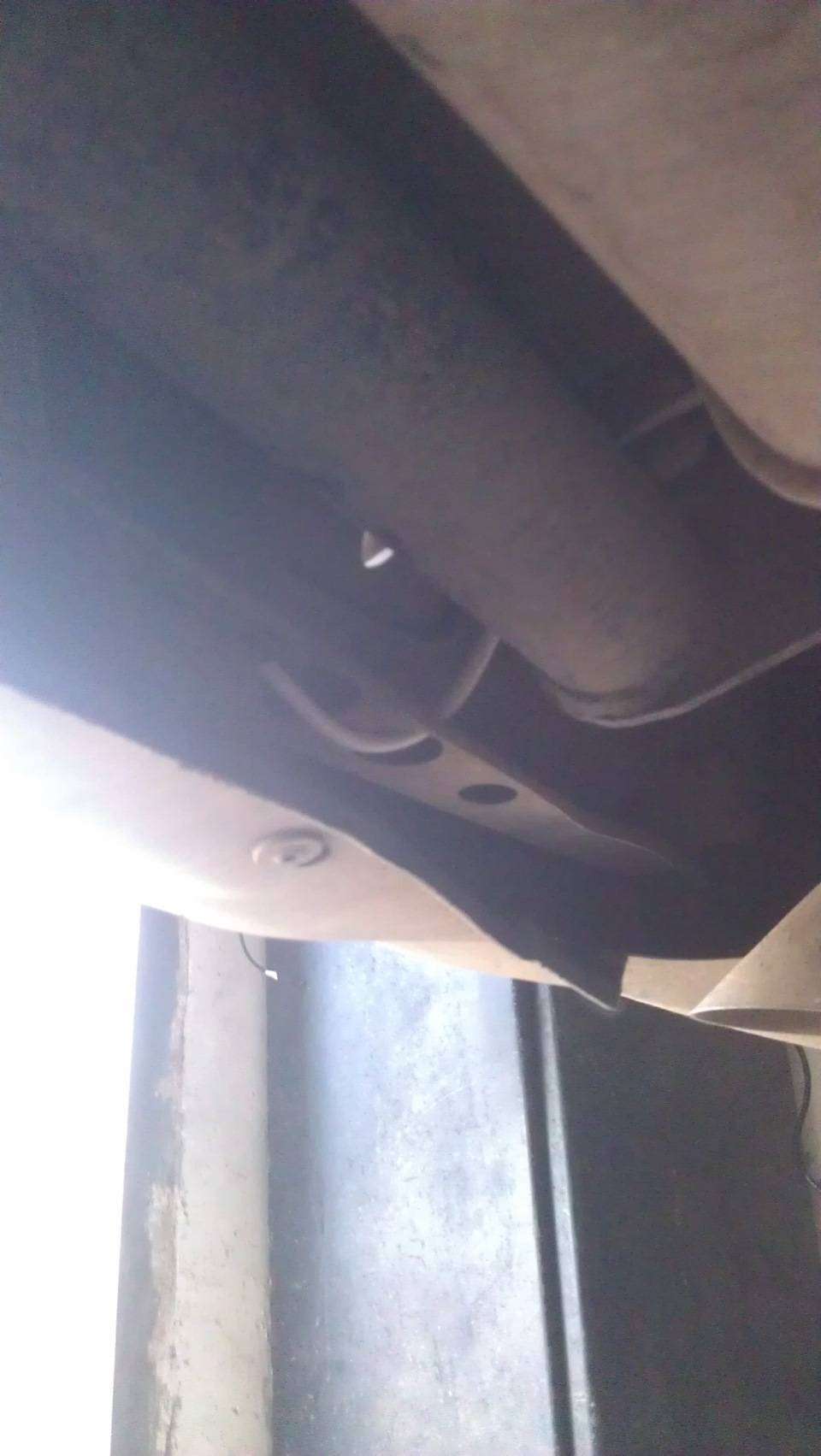

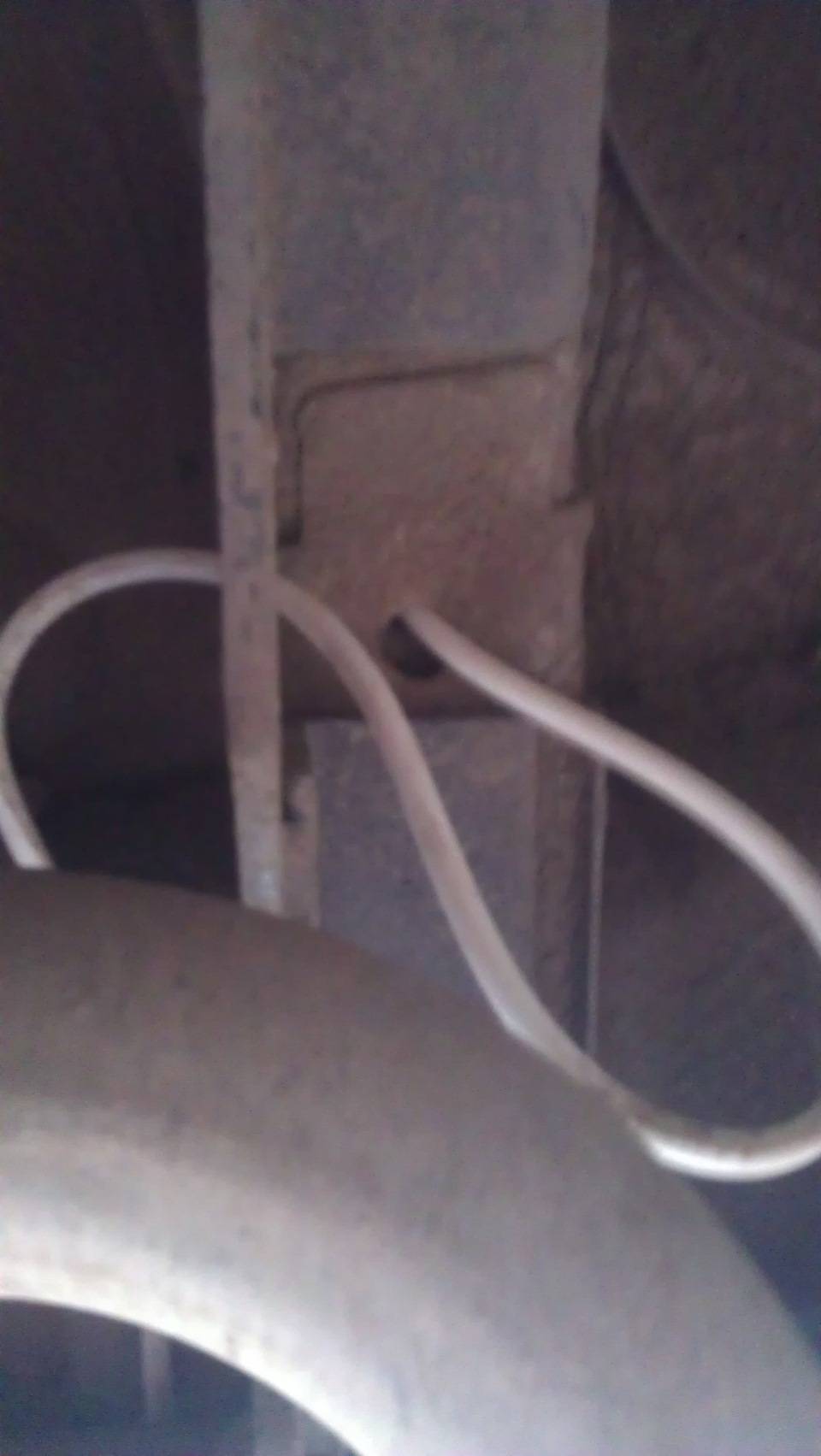

Проводим провод через отверстие в лонжеронеи ловим его из отверстия заглушки:

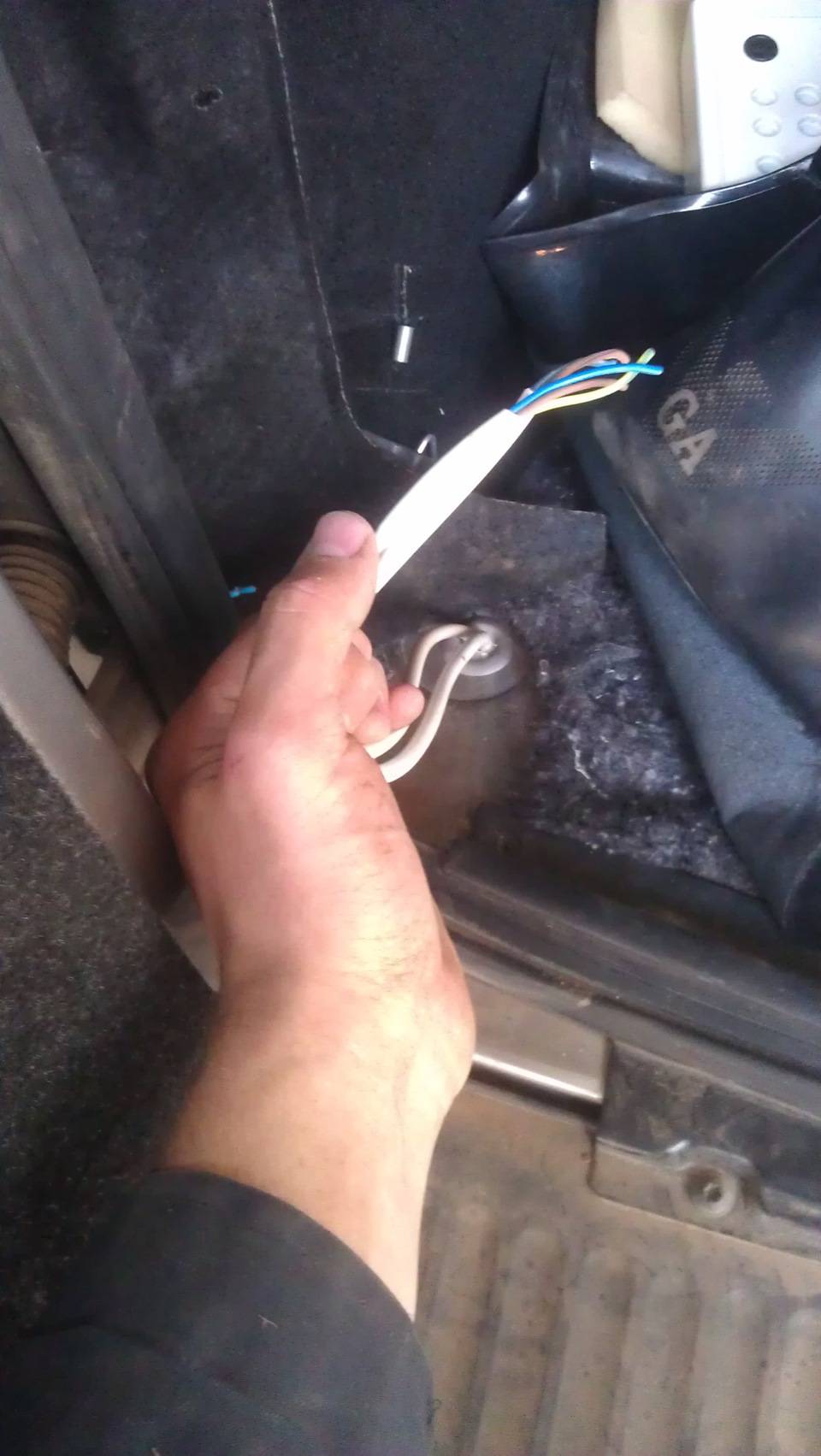

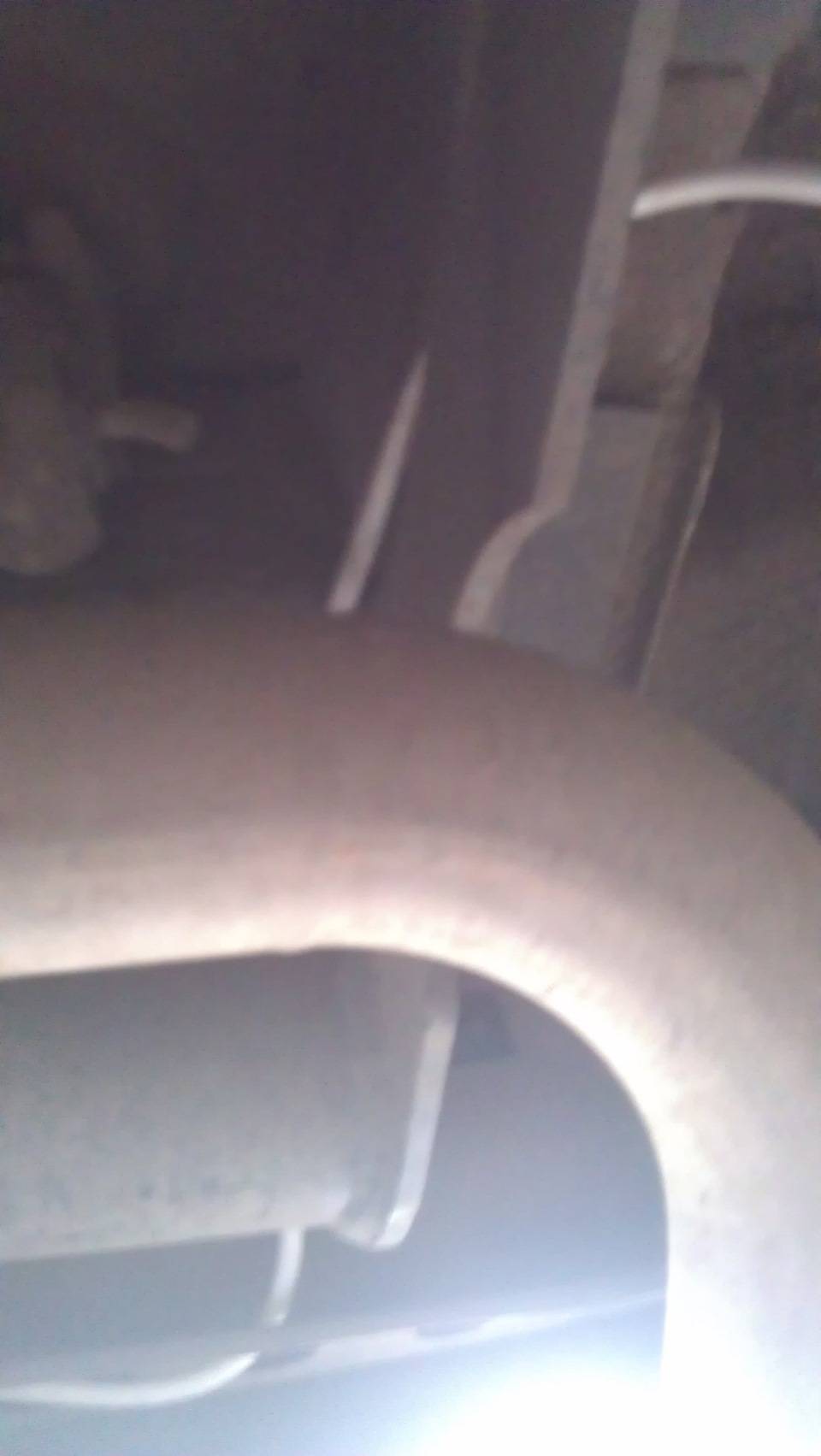

Выводим провод в багажник

Трёхжильный провод я тоже решил подключить на левый фонарь:

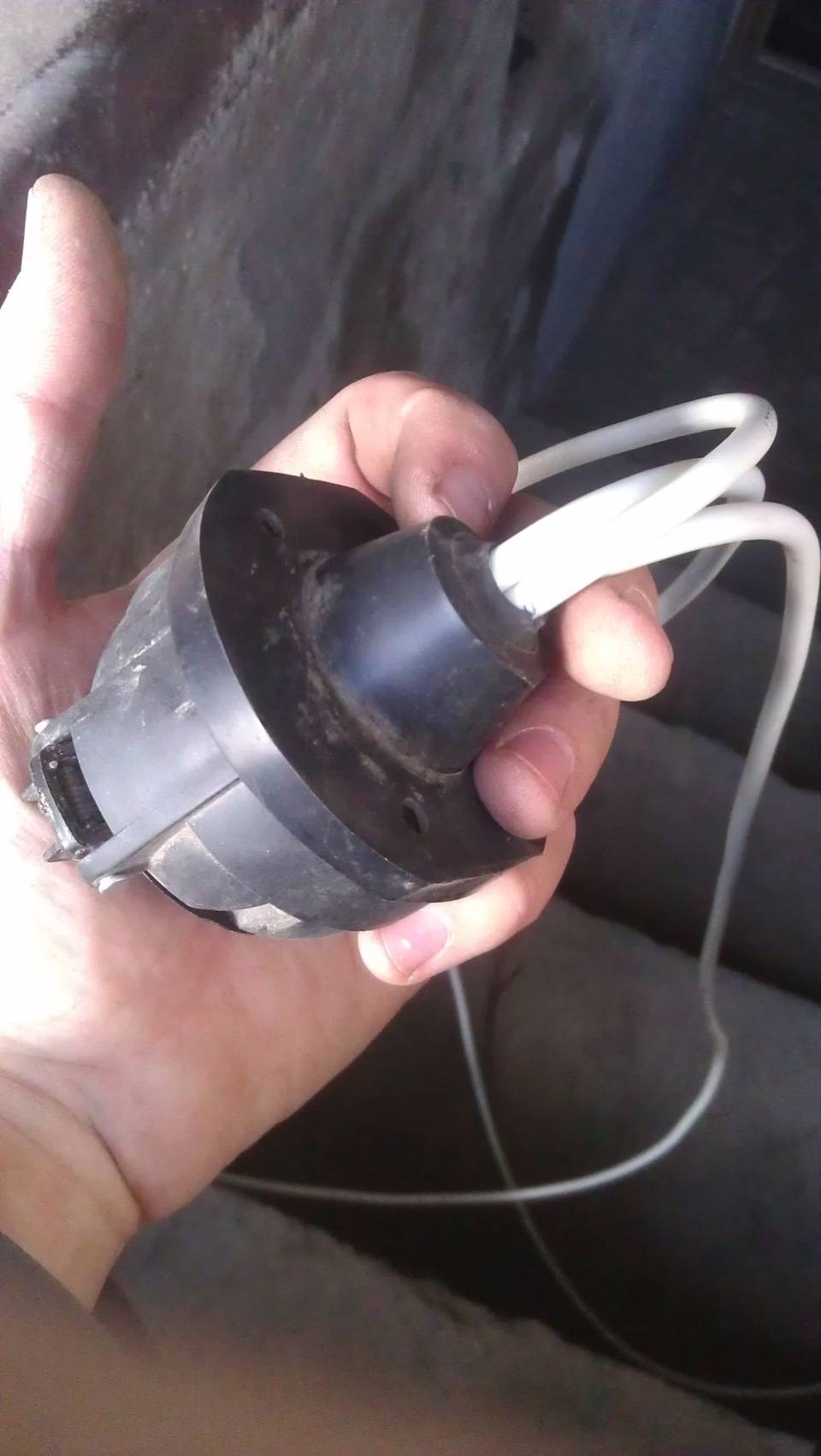

Провода левого фонаря

Для удобства подключения проводов к фонарю можно открутить крайний левый саморез планки багажника, чтобы вытащить из под него часть обивки:

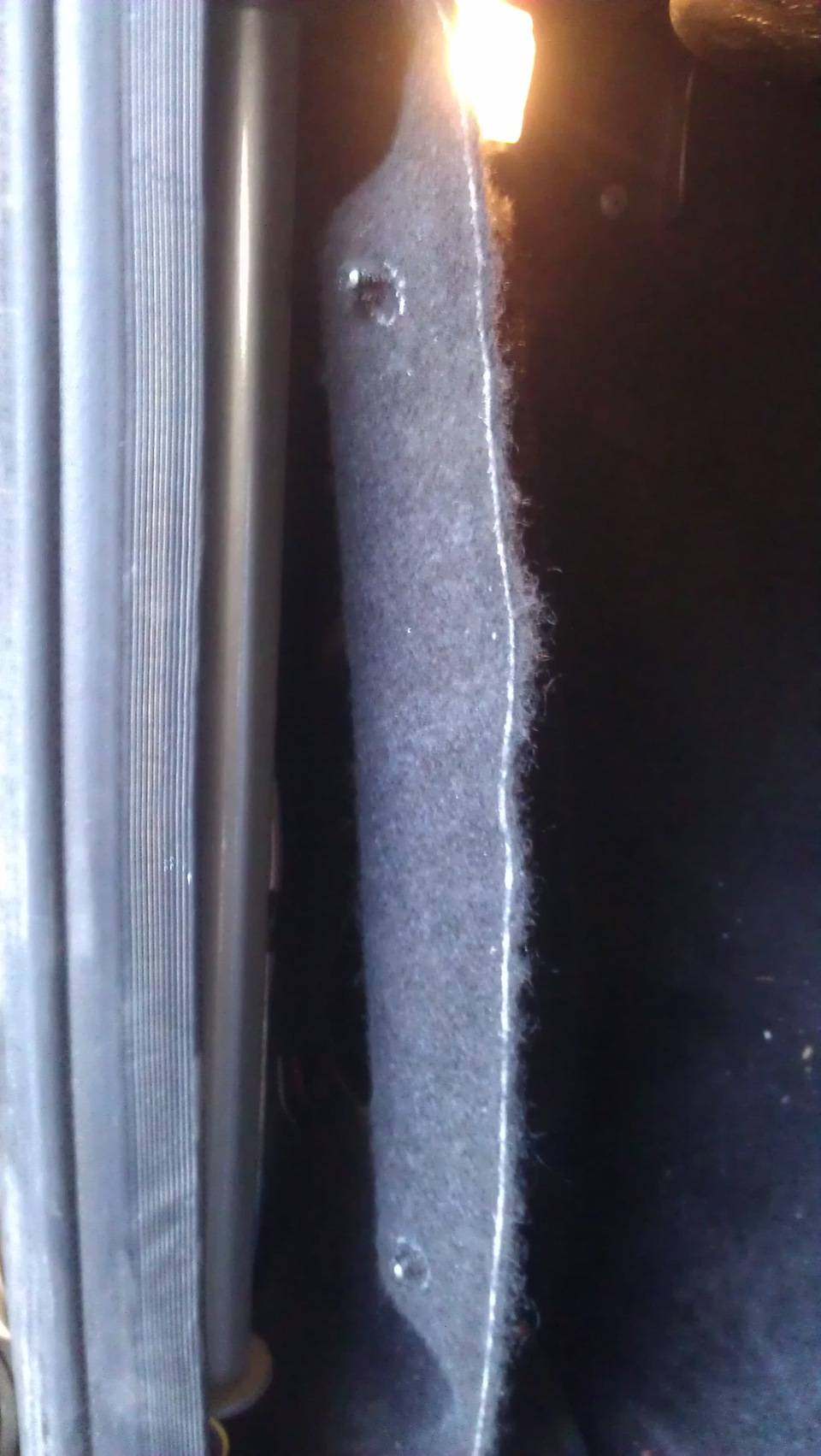

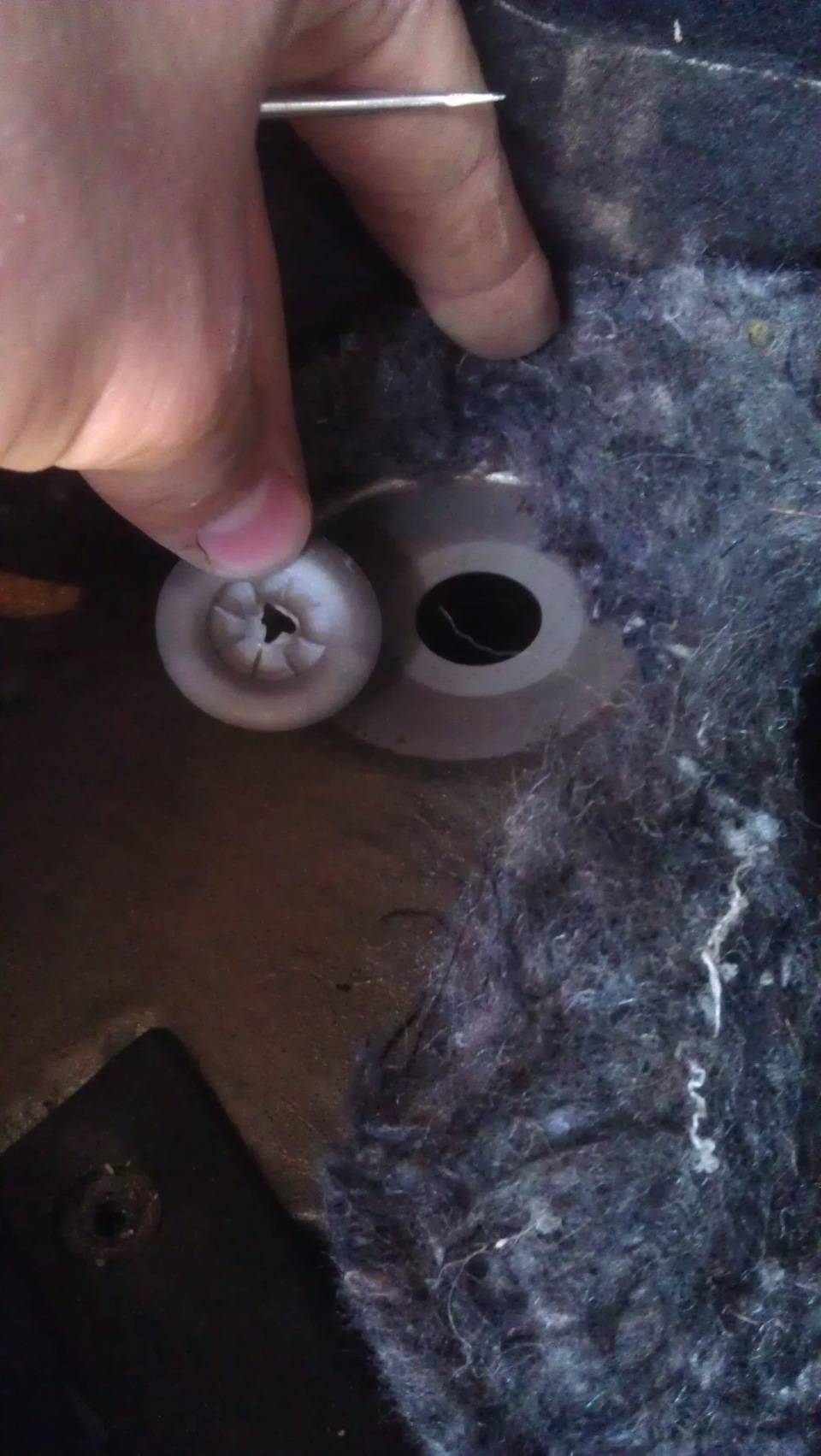

Откручиваем саморезВыдёргиваем 2 пистона крепления боковой обивки:

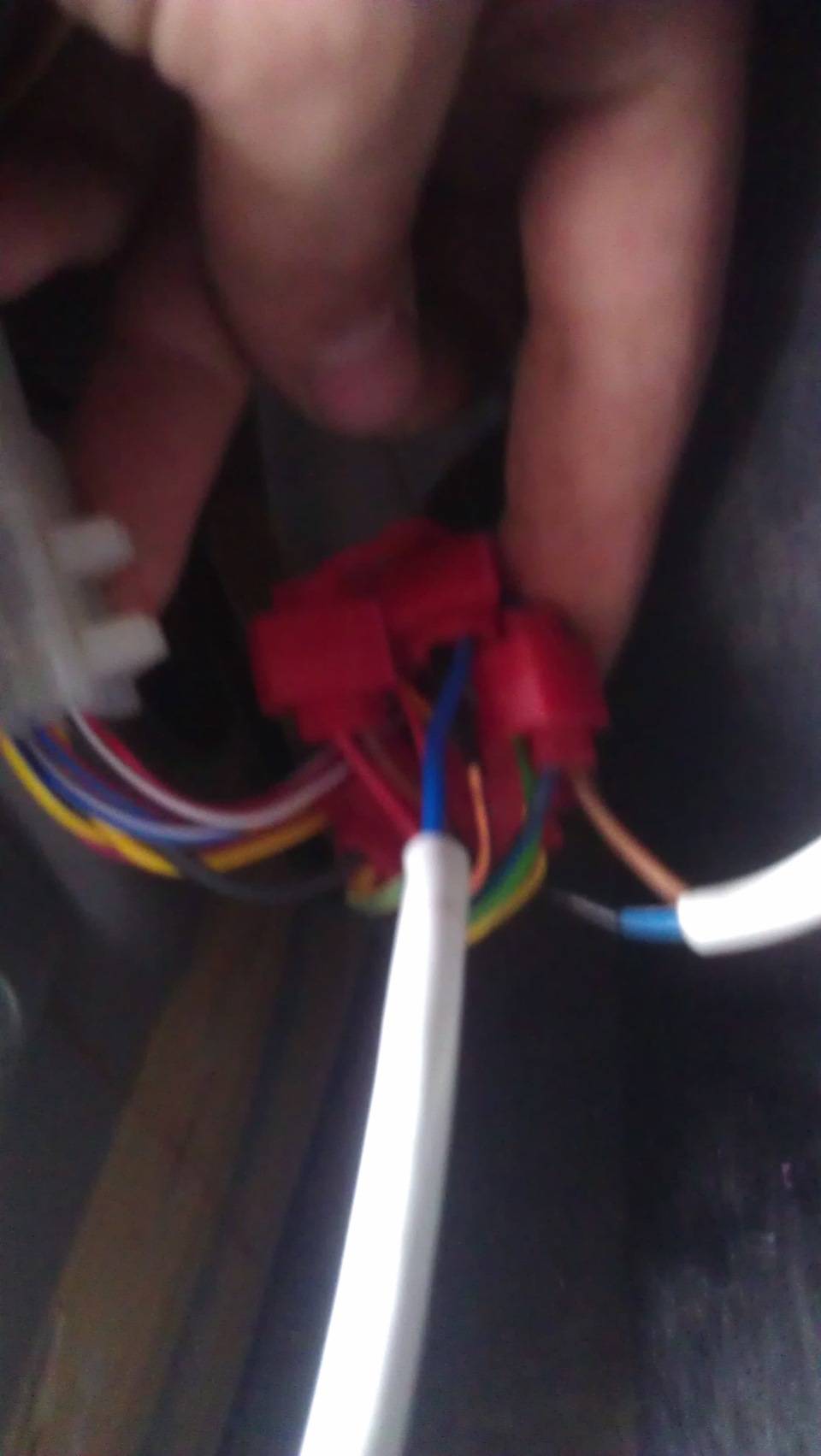

Пистоны боковой обивкиПодключаемся к проводам фонаря при помощи скотч-локов:

Подключаемся к проводамЦвета проводов в фонаре:Туманка — оранжевый с чёрной полоскойГабарит — жёлтыйМасса — чёрный (не перепутайте с серым проводом, идущим на обогрев стекла)Стоп-сигнал — Красный ( там их 2, лучше подключаться к более толстому проводу)Поворотник — голубой с чёрной полоской

Подключение к правому фонарю аналогичное, там цвета проводов такие:Габарит — коричневыйПоворот — синий

После сборки видно, что провода никак не мешают в багажнике:

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

  1. Установить машину на смотровую яму или подъемник.
  2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
  3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
  4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

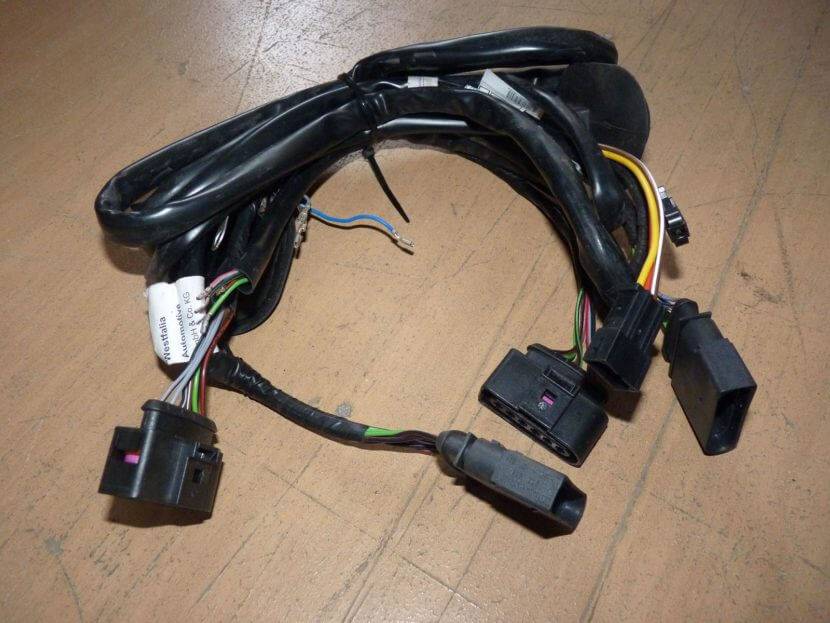

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

  • Штатный.
  • Универсальный.

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

  • семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
  • 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
  • семиконтактный (7-пиновый) американского образца – с плоскими штырями;
  • 13-контактный с разделением плюсовой и минусовой шин;
  • 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Распиновка 7 контактной розетки прицепа Евро и РФ

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Схема распиновка 13 контактной розетки

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пинаОкраскаФункция
1ЖелтаяПоворотник левого борта
2ЗеленаяПоворотник правого борта
3ГолубаяПТФ
4БелаяЗемля
5ЧернаяГабаритные огни с левой стороны
6КоричневаяГабаритные огни с правой стороны
7КраснаяУправление стоп-сигналами
8РозоваяСигнал заднего хода
9Оранжевая+24 V
10СераяПередача аварийного сигнала от датчиков, установленных на тормозные колодки
11Бело-чернаяСигнал с датчиков давления пружинных тормозов
12Бело-голубаяУправление механизмом подъема моста
13Бело-краснаяобмен информационными сигналами
14Бело-зеленаяCAN-H
15Бело-коричневаяCAN-L

Виды подключения прицепа к легковому автомобилю

При подключении нового или б/у автоприцепа могут возникать проблемы. Иногда выполнить работы без переходника невозможно, в иных случаях приходится самому автовладельцу (или приглашенному специалисту) корректировать проводку и направлять каждую жилу в нужное место. Проведение работ требует учитывать ряд моментов:

  1. Если к авто будут подсоединять прицепы, выпущенные на разных заводах, логично зафиксировать на специальной площадке фаркопа (или где-то рядом) два 7-ми контактных гнезда;
  2. Избегайте 13-ти контактных разъемов: к российским машинам их подключать крайне неудобно;
  3. Даже если и машина и прицеп произведены в одной стране на одном и том же заводе, но в разные годы, не исключено, что распиновка будет отличаться;
  4. Если вы становитесь владельцем машины с пробегом, вполне возможно, что предыдущий автовладелец сделала свое собственное подключение, поэтому распайку стоит проверить;
  5. В ходе работ рекомендуется пользоваться электросхемой транспортного средства.

Наиболее популярны 2 метода электрического «соединения» авто и прицепа. Самый простой из них – традиционный. Нужно всего лишь подыскать штекер с проводами, совместимый с розеткой на фаркопе. Когда проводка внутри авто и в прицепе различаются, придется вооружиться паяльником и подогнать распиновку. Второй метод считается универсальным: наличие бортового компьютера вызывает сложности: подсоединиться, как описано выше, не получится. «Мозги» получат сигнал об увеличении нагрузки, и выдаст ошибку, а в худшем случае вообще выйдет из строя. Чтобы этого не случилось, используют блок согласования. Он включается между проводкой прицепа и шиной управления. Если все распаяно правильно, бортовой компьютер не «увидит» дополнительную нагрузку.

  1. Практикуется в странах ЕС и России т. н. европейский метод подключения. Штепсель в разъем входит по принципу «папа-мама». Здесь ошибиться невозможно, даже в условиях нулевой видимости;
  2. В США примерно такая же конструкция, но распиновка может быть иной. Реже встречается разъем с четырьмя лепестками;
  3. И на европейских и американских легковых машинах чаще всего применяется 13-контактный разъем. «Лишние» клеммы дают возможность подключить «противотуманки», доставить электроэнергию в дом на колесах;
  4. Разъем и штепсель с 15-ю контактами монтируется на автомобильных тягачах.


Гнездо и штепсель на 7 контактов

Подключение розетки фаркопа

Удостоверьтесь, что корпус розетки герметичен. Проверяется это просто: на элемент льют воду. Так определяется вероятность протечки.

Подключение розетки может быть осуществлено двумя вариантами: стандартный и универсальный. При стандартном электрическую схему менять не придется. При наличии на ТСУ необходимых разъемов достаточно подключить розетку к гнезду.

Универсальный тип гораздо сложнее. Этот метод не используют в типовом оснащении – только когда фаркоп и сам прицеп не подходят друг к другу.

Стандартный вариант описывать смысла нет — там все просто. А про универсальный метод расскажем подробнее. Начнём с того, что есть пара способов.

Способ №1

Он подойдет, когда машина не оснащена современным оборудованием. Проводка с разъема напрямую подключаются к проводке фонарей. Прежде следует просмотреть схему подключения элементов, она должна находиться в инструкции. Потом происходит подключение розетки в области жгута задних сигнальных элементов. Обычно там расположено технологическое окно. Оно нужно для облегчения замены вышедших из строя ламп. Имейте в виду, что здесь вам понадобится купить 2 одножильных провода для обоих поворотников.

Применяем обжимные клипсы. Некоторые снимают изоляцию с проводки и запаивают контакты. Поэтому полезно иметь под рукой электросхему авто.

Способ №2

Первый способ неприменим по отношению к современным иномаркам. На таких машинах стоит сложное электронное оборудование, контролирующее оптические приборы в задней части машины. Система обязательно выдаст ошибку, если начнется активное потребление энергии.

Для устранения этой проблемы устанавливают блок согласования. Он подключается к электрике авто и выполняет роль посредника. Сигнал бесперебойно подается на световые приборы.

Можно обойтись и без блока, используя реле. Оно выполняет роль элемента, обеспечивающего подачу тока на габариты прицепа.

Если после подключения все лампочки горят, нужно позаботиться о защите элементов от влаги. Щели замазываются силиконом, а контакты обрабатываются графитовой смазкой. ПИН контакты окисляются, поэтому время от времени их нужно чистить, используя пасту ГОИ.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.


К советам по эксплуатации электрики прицепного механизма относится:

  • следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
  • периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
  • перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
  • не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Схемы прямого подключения прицепа легкового автомобиля

В мире и РФ практикуется несколько схем подключения напрямую. Все зависит от количества контактов в розетке и страны-производителя, точнее ее стандартов в этой области. Отечественные автовладельцы обычно «верны» 7-ми контактным и тринадцатипиновым системам. Самый простой способ – делать все напрямую напрямую. Но он годится, когда на машине отсутствует электронный блок управления (ЭБУ).

Распиновка 7 контактной розетки фаркопа Евро и РФ

Разъемы с 7-ю лепестками применяют для обычных прицепов в ЕС (евростандарт DIN/ISO 1724) и России:

  • №1: включается поворот налево;
  • №2: загорается задняя «противотуманка» либо питание +12 вольт;
  • №3: минус;
  • №4: включается поворот направо;
  • №5: зажигается габаритный свет справа и номер;
  • №6: активируются стоп-сигналы;
  • №7: габаритный свет слева.


Схема подключения фаркопа на 7 контактов

Иной вариант – 13-ти контактный: востребован при использовании электросети дома на колесах. По сути, сюда просто добавлено несколько лепестков. Распиновка розетки фаркопа:

  • №8: изоляция розового цвета, провод включает задний ход;
  • №9: плюс 12В – провод оранжевого оттенка, идет напрямую, в нем всегда есть напряжение, вне зависимости от положения ключа зажигания;
  • №10: плюс 12В: активируется только после задействования зажигания (изоляция серая);
  • №11: масса для 10-го контакта – провод черно-белый;
  • №12: резервный провод сине-белого цвета;
  • №13: масса для 9-го контакта.


Схема подключения европейского прицепа легкового автомобиля на 13 контактов

Распиновка 7 контактной розетки прицепа США

У «гостей» из США иной вариант проводки. Для примера стоит рассмотреть изделие от компании HOPKINS. Как выглядит распиновка разъема американского прицепа? Здесь к контакту №1 подключаются два габаритных фонаря. Второй отвечает за подачу напряжения +12 вольт. №3 – левый поворотник, №6 – правый. Четвертый контакт отвечает за сигналы торможения, пятый – масса. Седьмой контакт обеспечивает сигнализацию заднего хода.

Помимо 7-pin вилок американцы практикуют и разъемы с четырьмя лепестками. Основная их особенность – включение стопов и поворотников по одной линии, что весьма проблематично при подсоединении к европейским 7-пиновым гнездам и штепселям. Есть пара вариантов решения проблемы:

  1. Если у вас отсутствует ЭБУ, бортовой компьютер, можно подключиться к поворотникам авто напрямую. Но если перечисленная электроника присутствует, возможен ее выход из строя;
  2. Этот способ сложнее, но корректнее и безопаснее. Для его осуществления всю проводку прицепа нужно подогнать под евроразъем. Для более-менее подготовленного специалиста это не составит труда. Если будете все делать самостоятельно, потребуется разыскать (хотя бы в том же интернете) схему электрооборудования вашего автомобиля.


Американская распиновка для семи контактных разъемов

Альтернативный вариант подключения

Здесь имеется в виду корректировка бортового электрооборудования автомобиля. Под изменениями имеется в виду соединение проводов в багажном отделении с системой прицепа. Скорее всего, в этом случае понадобится мультиметр и схема электропроводки авто. Если на вашей машине сигнальная и иная светотехника функционирует без микропроцессора, можно использовать семиконтактное гнездо и штепсель. Проверьте, какой контакт на вилке прицепа за что отвечает и результаты запишите. Далее в соответствии с этими данными подсоедините провода от бортовой системы авто. Подсоединение осуществляйте через коммутационные колодки (они могут быть с предохранителями или без них) или при помощи пайки с последующей изоляцией контактных участков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
