Где на ВАЗ-2112 находится реле сигнала: расположение реле

Дополнительные предохранители и реле (система впрыска топлива)

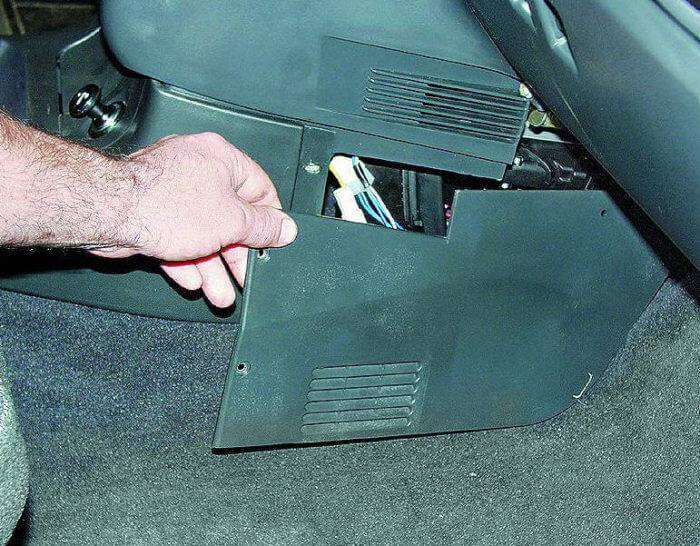

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110 :

Дополнительные предохранители: 1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей :

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

Заводим автомобиль.
Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
Ждем 20 секунд.
Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Схема предохранителей ВАЗ 2112

С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.

Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.

Предохранители	Мощность, А	Что защищает
F1	5	Лампы включения освещения номерного знака, приборов, габаритного света, багажника, левого борта.
F2	7,5	Ближний свет
F3	10	Дальний
F4	10	ПТФ
F5	30	Стеклоподъемники дверей
F6	15	Переносная лампа (розетка)
F7	20	Вентилятор охлаждения двигателя. Звуковой сигнал.
F8	20	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла.
F9	20	Клапан рециркуляции. Очистители, омыватели ветрового стекла и фар (предохранитель дворников). Реле включения обогрева заднего стекла.
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Ближний слева
F13	10	Дальний слева. Контрольная лампа включения
F14	10	Левая ПТФ
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Поворотники и аварийка.
F17	7,5	Освещение салона. Выключатель зажигания. Стоп-сигнала. Часы.
F18	25	Освещение вещевого ящика. Контроллер отопителя. Предохранитель прикуривателя.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритов. Указатели поворота. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы.
F20	7,5	Лампы задних противотуманок.

Реле

K1 — контроль исправности ламп;
K2 — очиститель ветрового стекла;
KЗ — указатели поворота и аварийка;
K4 — включение ближний свет;
K5 — дальний свет;
K6 — дополнительное реле;
K7 — обогрев заднего стекла;
K8 — задних ПТФ.

Предохранитель и реле стартера

Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.

Туманки

Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.

Генератор

Трехуровневое реле регулятор напряжения находится на устройстве. Заводской элемент лучше заменить на новый, поскольку трехуровневая регулировка напряжения часто приводит к короткому замыканию.

Реле стеклоочистителя

Это К2 и без его стабильной работы не будет подачи омывайки на лобовое стекло, и дворники не смогут выполнять свою работу.

Ближний и дальний свет ВАЗ 2112

Защищен предохранителями F2 и F12 (левая и правая фары), а дальний — F3 и F13 (левый и правый). В первом номинал 7,5 А, а во втором — 10 А.

Габариты

Отвечают 2 плавких элемента — F1 и F11, левый и правый. Мощность обоих равна 5 Амперам. Заводские предохранители требуют замены из-за того, что габариты часто сгорают в связи с их неполадками.

ВАЗ 2112: перегорает предохранитель F17

Чаще всего этот элемент, отвечающий за освещение салона, выходит из строя из-за неисправности аккумулятора. Его мощность 7,5 А.

Реле К1

Элемент исправности ламп, которое в старых модификациях заменяет перемычка.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

Не работает сигнал на ВАЗ-2110 причины, что делать

Если звуковой сигнал не работает, ездить на ВАЗ-2110 ни в коем случае нельзя, так как такая поломка может привести к очень серьезным последствиям. Ведь только при помощи этого устройства реально в большинстве случаев предотвратить возникновение аварийной ситуации и спасти немало человеческих жизней. С помощью громкого звука можно легко предупредить пешехода, который зазевался на дороге, или другого водителя.

Почему перестал работать гудок

Если не работает предупреждающий сигнал на ВАЗ-2110, что касается и вентилятора, не стоит сразу обращаться на станцию техобслуживания.

Чаще всего сигнал может перестать работать из-за следующих причин:

Пришедшего в непригодность предохранителя. Для устранения неполадки потребуется заменить сгоревший элемент, который должен подходить по цвету и номиналу к предыдущему. Такая процедура не займет много времени, с ней можно справиться всего за пару минут. Но если через короткое время новый предохранитель вновь перегорит, решать эту проблему нужно на станции технического обслуживания.
Если после замены звуковой сигнал не появится, это укажет на короткое замыкание в электросети. Для устранения причины возникновения опыта владельца редко бывает достаточно, поэтому верным решением будет обратиться за помощью к опытным мастерам.
Звуковой сигнал перестал работать из-за поломки самого гудка. Если замена предохранителя не дала никакого результата, а звуковой стоп-сигнал так и не заработал, то, скорее всего, поломался сам гудок. Справиться с проблемой самостоятельно будет сложно даже опытному автолюбителю, так как для выявления причины поломки нужно подсоединить деталь к аккумулятору. Если все же возьметесь сами проверять сигнал и после подключения к батарее элемент не начнет функционировать, проще всего купить новый гудок и установить его.

Другие частые причины

Довольно часто можно встретить и такие причины неполадок:

звуковой сигнал может пропасть из-за истертых прижимных контактов, которые расположены на рулевой колонке. Чтобы предотвратить быструю изношенность проводов, специалисты рекомендуют периодически смазывать их графитовой смазкой, предварительно сняв руль автомобиля. Такая обработка поможет не только предотвратить изношенность элемента, но и продлит их эксплуатационные характеристики;
изношенность контактного рулевого кольца также может стать причиной отказа работы звукового сигнала. Для устранения потребуется произвести аналогичные мероприятия, которые были описаны в предыдущем пункте;
довольно часто перестает функционировать сигнал на ВАЗ-2110 из-за окисления рулевых внутренних контактов. Так как на элементах собирается много отложений, они становятся препятствием для возникновения звукового сигнала, поэтому автомобильный гудок перестает работать. Для устранения поломки будет достаточно разобрать руль автомобиля, тщательно зачистить внутренние контакты и правильно собрать рулевое колесо.

Мы надеемся, что информация в этой статье поможет намного проще выявить причину неисправности звукового сигнала и быстро исправить поломку самостоятельно. Помните, что, если не работает звуковой сигнал на ВАЗ-2110, лучше не игнорировать проблемы, а пытаться ее решить. А помогут в этом многочисленные видео, которые созданы специалистам по ремонту.

The following two tabs change content below.

Bio
Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110

Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора

Причины преждевременного выхода из строя предохранителей

Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики,
Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания,
Механическое повреждение, авария, удар, столкновение,
Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока,
Короткое замыкание в цепи электрического питания,
Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

Почему не работает звуковой сигнал на ВАЗ-2112: фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя. Саморез крепления решётки радиатора
Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима. Важный крепёжный элемент – зажим
Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Реле стеклоподъемников ВАЗ 2110

Схема блока предохранителей

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью

реле дальнего света фар (К5);
реле ближнего света фар (К4);
реле контроля и проверки исправности ламп (К1);
пинцет для извлечения предохранителей;
реле включения стеклоподъемников дверей;
реле включения указателей поворота и аварийной сигнализации (К3);
реле включения стартера;
запасные предохранители;
место установки реле противотуманных фар;
реле включения стеклоочистителей и стекпоомывателей (К2);
реле включения обогрева заднего стекла (К7);
дополнительное реле (К6);
верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования.

Предохранители и защищаемые цепи:

F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электропривод стеклоподъемников дверей
F6 15А Розетка переносной лампы Прикуриватель
F7 20А Электровентилятор системы охлаждения Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 20А Резервный
F11 5А Лампы габаритного света левого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет)
F14 10А Левая противотуманная фара
F15 20А Электрообогрев сидений Блокировка замка багажника
F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
Лампы сигнала торможения. Часы (или маршрутный компьютер).
F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
F20 7,5А Лампы задних противотуманных фонарей

Полезные контакты (+12В) в блоке предохранителей

Обогрев заднего стекла — Ш5-2.
Габаритные огни — Ш2-6 (напрямую от кнопки габаритов), Ш2-8 (через пред F1), колодка часов 2-й пин (белый провод).
+12В при вкл. зажигания — Ш2-16 (напрямую от замка), Ш1-4 и Ш4-17 (через пред F19), Ш5-3 (через контакт реле К6 и пред F18), Ш5-5 (через контакт реле К6 и пред F9) — два последних сильноточные. Колодка часов 3-й пин (оранжевый провод).
Обогрев сидений и кнопка багажника — Ш1-2.
+12В после включения ближнего света — Ш3-1 и Ш3-3.
Постоянные +12В — колодка часов 4-й пин (бело-красный).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Определяете ли Вы причину перегорания предохранителя перед его заменой?

Как работает прибор?

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.

В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.

На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой.

При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса.

В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака.

Неисправный насос следует заменить.

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Изменения в коммутации и компоновке монтажных блоков

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Реле стартера ВАЗ 2110: характеристики

У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.

Возможные неисправности

Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:

окисление проводов и элементов соединения;
разрывы цепей питания;
проблемы с креплением;
проблемы срабатывания.

Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.

Средняя стоимость нового реле стартера для ВАЗ 2110 колеблется в пределах от 600 до 850 рублей.

Где находится реле звукового сигнала на ВАЗ-2112?
