Почему не работает звуковой сигнал на ВАЗ-2112: три причины

Возможные причины и способы их устранения

Не работает сигнал на ВАЗ 2110 — в чем причины неисправности ? Основных причин две: выход из строя соответствующего предохранителя и поломка самого звукового сигнала. В первом случае проблема решается заменой предохранителя, расположенного в монтажном блоке.

Правда, искушенные автолюбители стремятся установить причину перегорания предохранителя – возможно это вызвано коротким замыканием в электрической сети автомобиля и таким образом выход из строя предохранителя не причина, а следствие.

Здесь необходимо скрупулезное исследование, описывать здесь которое нецелесообразно – специалисты и сами без труда разберутся, в чем дело, а новичкам все равно не под силу устранить дефекты проводки (придется гнать машину в автосервис). Последнее действие рекомендуется применять, когда перегорание предохранителя повторится через короткое время.

Гораздо более трудоемкой является вторая причина

. Для диагностики исправности звукового сигнала необходимо подключить его напрямую к аккумулятору и проверить работоспособность. В отрицательном случае получаем однозначный ответ: звуковой сигнал по какой-то причине вышел из строя.

Самый простой путь

– купить и установить новый (опять-таки, отечественные механики могут постараться самостоятельно починить его, призвав на помощь свои навыки).

Но бывают случаи, когда подключив сигнал к аккумуляторной батарее, констатируем его работоспособность. Очевидно, что причина отказа в чем-то другом.

Это может быть:

  • нарушение целостности проводки;
  • отсутствие контакта между подвижными клеммами и контактным кольцом.

В первом случае прозваниваем оба провода по всей их протяженности (или просто визуально определяем место повреждения).

Во втором случае

, предварительно сняв крышку подрулевых переключателей, разбираемся с проводами. Определить «плюсовой» довольно просто – он оканчивается в монтажном блоке. Для начала перемыкаем оба провода.

Если сигнал заработал, то убеждаемся в правильности диагноза: отсутствует контакт между контактным кольцом и клеммами. Устраняется неисправность довольно просто: нужно ослабить фиксирующую гайку и немного сместить блок подрулевых переключателей немного вверх – это обеспечит необходимое касание и, как следствие, контакт.

Если же сигнал после перемыкания проводов не работает, то тщательно проверяем целостность проводов во всей электрической цепи.

Распространенные причины неисправностей

Остается лишь рассказать о том, почему подобные ситуации возникают и что необходимо предпринять самому автомобилисту, дабы вернуть работоспособность клаксона.

Поскольку автосигнал состоит из довольно большого числа компонентов, причины нужно искать в них. Для этого хорошо понимать устройство, конструкцию и принцип работы системы оповещения.

  • Перегоревший предохранитель. Банальная, но распространенная проблема. Предохранитель расположен в специальном блоке. Ищите информацию в руководстве по эксплуатации. Порой достаточно просто заменить плавкий предохранитель;

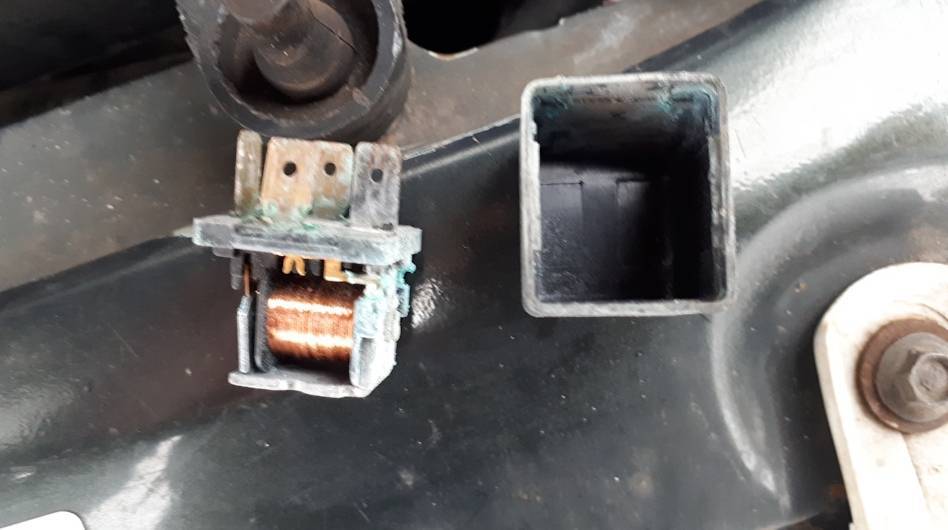

  • Сгоревшее реле. Поскольку питание клаксона происходит через предохранитель и реле, последнее также обязательно проверяется в монтажном блоке, и меняется, если дело в нем;
  • Поломка клаксона. Если с реле и предохранителем все хорошо, возможно причина в самом устройстве. Для проверки можно взять элемент и напрямую подать питание через АКБ. Когда клаксон исправен, сигнал появляется;
  • Короткое замыкание. Начать поиски стоит с предохранительного гнезда. А затем уже двигаться по цепи;
  • На руле износилось контактное кольцо. Его потребуется заменить при необходимости;
  • Износились прижимные контакты на колонке. Характерная особенность отечественных авто;
  • Окислились контакты. Проверьте контактную группу на предмет образования ржавчины или следов окисления;
  • Перегорела обмотка на клаксоне. Проблема решается путем замены;
  • Нарушение электроконтакта;
  • Обрыв шлейфа на руле, где есть подушка безопасности.

В подавляющем большинстве случаев, а также при желании, большинство из возможных проблем можно решить собственными силами.

Но для этого следует уметь обращаться с тестером или мультиметром. Это действительно неотъемлемые инструменты, помогающие определить источник неполадок, проверить состояние электроцепи, подачу питания на клаксон и прочие моменты.

В самом худшем случае придется проводить комплексную замену, либо вовсе устанавливать новый клаксон или новое рулевое колесо. Но такое происходит достаточно редко.

Чаще всего автомобилисты сталкиваются с банальным окислением и нарушением контактов из-за ржавчины. Устраняется проблема путем зачистки контактов и их последующего обратного подключения.

Если по каким-то причинам вы не можете самостоятельно найти проблему, либо не решаетесь взяться за исправление сложившейся ситуации своими руками, обратитесь к опытным специалистам. Они быстро проведут диагностику, найдут источник неприятностей, и исправят поломку. Но уже непосредственно за ваши деньги.

А вам приходилось сталкиваться с выходом из строя сигнала на руле? Как вы устраняли неисправность и какова была причина неполадок? Удалось ли справиться своими руками?

Спасибо всем за вашу активность и комментарии! Обязательно подписывайтесь, оставляйте отзывы, задавайте вопросы по теме и приглашайте к нам своих друзей!

(3 оценок, среднее: 4,67 из 5)

Почему не работает звуковой сигнал на ВАЗ-2112: фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

  1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
  2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
  3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

  1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя.

    Саморез крепления решётки радиатора

  2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима.

    Важный крепёжный элемент – зажим

  3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Самостоятельная установка на ВАЗ сигнала от Волги

Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».

Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:

  • Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
  • Реле типа 90.3747 совместно с колодкой и фланцем крепления;
  • Набор широких клемм;
  • Предохранитель на 20А вместе с установочной колодкой;
  • Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
  • Термоусаживаемая трубка или изолента;
  • Кусок алюминиевого или стального уголка.

Практическое исполнение доработки

Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).

Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.

Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.

Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы). Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

READ Как установить винтера тв на телевизор samsung

Установить Волговские сигналы в ВАЗ 2110 простой заменой не получится. Все дело в том, что к штатному сигналу подходит два провода: «Минус», который подается с кнопки на руле, и «Плюс», который подходит постоянно (который питает еще и вентилятор радиатора). А для работы Волговских сигналов нужен всего один провод — «Плюс», т. к. «Масса» подается через корпус (от крепления их к кузову автомобиля).

Кроме того, речь идет и о разных потреблениях тока:

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10)

Реле можно установить:

Рассмотрим оба варианта подключения на примере:

Возможные неисправности: признаки и причины

По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:

  1. Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
  2. Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.

Что касается причин, из-за которых устройство может выйти из строя, то их множество:

  1. Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
  2. Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
  3. В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
  4. Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
  5. Бывает и такое, что изнашивается контактное кольцо прямо на руле.
  6. Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
  7. Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
  8. Перегорела обмотка гудка.
  9. Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
  10. Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).

Ремонт звукового сигнала ВАЗ

Отсутствие звукового сигнала, на автомобиле, это неисправность, которая влияет на безопасность движения

Возможность вовремя предупредить или привлечь внимание пешеходов, а также других участников движения, непосредственно клаксоном, может помочь избежать создания аварийной ситуации или ДТП

Такую неисправность, как отсутствие звукового сигнала, на автомобилях семейства ВАЗ, довольно легко диагностировать и ремонтировать своими руками. Для этого необходимо изучить схему подключения (она очень простая) и следуя указаниям, произвести необходимые проверки.

Схема звукового сигнала ВАЗ

Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.

Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:

  1. Звуковые сигналы С-308 и С-309, (2106 – 20.3721-01);
  2. Аккумулятор;
  3. Блок предохранителей (1 на сигнал);
  4. Выключатель клаксона (кнопка на руле);
  5. Генератор постоянного тока;

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

Где:

  1. Звуковые сигналы С-309 и С-308,;
  2. Аккумулятор;
  3. Генератор;
  4. Блок предохранителей;
  5. Кнопка включения клаксона на руле;
  6. Реле звукового сигнала РС – 528;

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

Где:

  1. Сигнал звуковой;
  2. Монтажный блок предохранителей и реле;
  3. Кнопка на руле;

Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:

  1. Звуковой клаксон;
  2. Клавиша включения на руле;
  3. Монтажный блок с предохранителем (реле отсутствует)

Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):

  1. Монтажный блок предохранителей и реле (блок управления и комфорта);
  2. Клавиша звукового сигнала на руле;
  3. Звуковой сигнал;

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена.

Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания.

Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Неисправности электрической цепи сигнала:

  • – отсутствие сигнала:
  • 1) проверить наличие приходящей массы или напряжения, на самом сигнале (на старых системах, «плюс» постоянный, а управлялся сигнал по «минусу»). При наличии плюса и появляющегося минуса, при нажатии на «клаксон», заменить сами сигналы (сигналы неразборные, и при выходе из строя подлежат замене);
  • 2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);
  • 3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;
  • – сигнал хрипит или пропадает:
  • Требуется регулировка;
  • – звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:
  • 1) Неправильная регулировка подрулевого переключателя (сильно «поджат» к рулевому колесу);
  • 2) Замыкание массы на рулевой колонке (провод управления сигналом);

Следует отметить, что на некоторых моделях «КАЛИНЫ» и «ПРИОРЫ» сигналы заведены в противоугонную систему (сигнализирует об открытии или закрытии дверей, исполняет роль охраной системы и сигнализации), и некоторые причины неисправности сигналов, могут быть связаны с ней.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям. В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

  1. Аккумуляторная батарея;
  2. Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
  3. Выключатель звукового сигнала в виде кнопки на руле;
  4. Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

  1. Аккумуляторная батарея;
  2. Генератор постоянного тока;
  3. Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
  4. Управляющее реле (как правило, РС-528).

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 – ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

  1. Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
  2. Клавиша управления звуковым сигналом;
  3. Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

– Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

– Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

– Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

– Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

– Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

– Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).

Звуковой сигнал. Часть 2

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Звуковой сигнал. Часть 2

Рис. 7-39. Схема включения звукового сигнала:

1 — звуковой сигнал; 2 — выключатель звукового сигнала; 3 — монтажный блок, А — колодка проводов к электродвигателю вентилятора системы охлаждения двигателя; В — к источникам питания

Звуковой сигнал

На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в моторном отсеке и крепится на усилителе панели рамки радиатора.

Схема включения звукового сигнала показана на рис. 7-39.

Если сила звучания сигнала уменьшится или появится хрип, отрегули-

руйте сигнал поворотом винта на его корпусе в ту или иную сторону до получения громкого и чистого звука.

Если сигнал не включается, то проверьте надежность соединения проводов и состояние контактов выключателя.

ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

Особенности устройства

Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок в очистителе устанавливается термобиметаллический предохранитель, а для уменьшения радиопомех имеются конденсаторы и дроссели.

Схема включения очистителя показана на рис. 7-40. Очиститель имеет три режима работы.

I режим

— прерывистый, осуществляется в положениях II и III рычага пе-

Таблица 7-6

Замыкание контактов при различных положениях рычагов подрулевого

переключателя

Положение

рычага (рис. 7-38)

Замкнутые контакты Включаемые приборы
Левый рычаг
I
II* 49а — 49aL Указатели левого поворота
III 49а — 49aL Р —58L Указатели левого поворота
IV 49а — 49aR Указатели правого поворота
V 49а — 49aR Р — 58R Указатели правого поворота
VI 56 — 56Ь Ближний свет фар
VII* 30 — 56а Сигнализация дальним светом фар
56 — 56Ь Ближний свет фар
VIII 56 — 56а Дальний свет фар
Правый рычаг
I 53е — 53
II* 53е — 53 53а — j Очиститель ветрового стекла (прерывистая работа)
III 53е — 53 53а — j Очиститель ветрового стекла (прерывистая работа)
IV 53а — 53 1 -я скорость очистителя ветрового стекла
V 53а — 53Ь 2-я скорость очистителя ветрового стекла
VI
VII* VIII 53ah — W 53ah — 53Н Омыватель и очиститель ветрового стекла Очиститель заднего стекла**
IX* 53ah — 53Н Очиститель заднего стекла**
53ah — WH Омыватель заднего стекла**

Не фиксированные положения рычагов * На ВАЗ-2110 не устанавливается

реключателя 3. Этот режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла.

II режим

— постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 3. При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали.

III режим

— постоянный, с высокой скоростью движения щеток. Имеет место в положении V рычага переключателя 3. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали.

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле Кб.

Снятие и установка очистителя ветрового стекла

Ремонт очистителя заключается, в основном, в правке деформированных тяг и рычагов или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерен моторедуктора, зачистка коллектора и контактов концевого выключателя.

Если неисправен только моторедуктор, то нет необходимости снимать целиком очиститель. Можно оставить рычажную систему на автомобиле и снять один моторедуктор с кронштейном. Для этого необходимо отвернуть гайку крепления кривошипа на оси моторедуктора, отвернуть два болта крепления кронштейна с моторедуктором к кузову и снять его со шпилек.

Снятие очистителя в сборе с моторедуктором выполняется в следующем порядке:

— снимите щетки с рычагами, откройте капот и отсоедините провода от аккумуляторной батареи и моторедуктора очистителя;

— отверните гайки штуцеров привода, снимите их и шайбы с уравнительными прокладками;

— отверните болты крепления кронштейна моторедуктора, снимите его со шпилек, а затем извлеките очиститель из коробки воздухопритока.

Если необходимо, то на верстаке разберите рычажную систему или снимите моторедуктор с кронштейна.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
