Меняем втягивающеге реле стартера на ВАЗ-2110 своими руками

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Не крутит?

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

  1. Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
  2. Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
  3. Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
  4. Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
  5. Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

https://youtube.com/watch?v=lN2AkS-1VrU

Замена стартера на ВАЗ-2113, 2114, 2115

Стартер представляет собой электродвигатель постоянного тока, в состав которого входят: статор (неподвижная часть, состоящая из обмоток); якорь (вал, в пазах которого расположены коллектор и обмотка); обгонная муфта (шестерня с механическим устройством) и втягивающее реле.

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

  • неисправна обгонная муфта;
  • замыкание обмоток статора или якоря;
  • значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

  • якорь стартера медленно вращается;
  • слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

  • ключи на 8 и на 13;
  • жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

  1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
  2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
  3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
  4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
  5. Ключом на 13 отворачиваем три гайки крепления стартера.
  6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Итог

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

 Загрузка …

Ремонт стартера ВАЗ своими руками

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью

Читать далее >>>

В руководстве по сервисному обслуживанию есть подробная инструкция по замене стартера, а также в ней Вы найдете схему и устройство стартера). Но как правило любой похожий процесс не обходится без трудностей, поэтому разберемся, как отремонтировать стартер на конкретном примере:

Снятие стопорного кольца стартера

Чтобы его вывести, пришлось поддевать плоской отверткой. После замены бендикса стартера, с трудом собрал кольца в обратном положении, но что-то оказалось не так. Оказалось, ограничительное кольцо имеет прорезь для стопорного и должно одеваться с противоположной стороны от бендикса.

Ремонт втягивающего реле стартера

Втягивающее реле стартера (маленькая фигня к которой провода цепляются, также его называют тяговым). Принцип его действия следующий:От замка зажигания на катушки в металлическом корпусе подается 12v. Они втягивают якорь втягивающего реле (металлический грузил концом зацепленный за хвост бендикса). Одним концом он выгоняет бендикс, другим нажимает на рычаг внутри реле, который замыкает «+» контакт идущий от АКБ. Плюс передается щеткам которые заставляют крутиться якорь. Шестеренками крутящий момент передают выдвинувшемуся бендиксу, таким образом, маховик крутится.

При снятии аккуратно, можно легко его сломать, выдернув контакты с обмотки. После откручивания нужно контакты нагревать паяльником, и снимать пластмассу с металлического корпуса. Особого смысла разбирать его нет. К катушкам не залезешь, они как будто залиты пластмассой. Поэтому, в этом случае рекомендуют зачищать медные контакты от рычага, и контакты от болтов. Также можно проверить тестером на наличие контактов.

Проверка втягивающего реле стартера:

  1. Обычно «+» подают на плоский контакт от замка зажигания, а «—» на корпус.
  2. В альтернативном варианте иначе: «+» плоский контакт и минус на болт к стартеру (точнее на щетки установленные в большем корпусе). Должен проходить щелчок (незабываем засунуть внутрь якорь).

Таким образом, проверкой можно определить причину неисправности стартера. Например, плохой контакт можно исправить, накидав олова на шайбу удерживающую болт контакта.

Цена втягивающего реле стартера около 350р.

Советы по ремонту стартера

  1. Перед снятием стартера не забудьте отключить АКБ, иначе будет много искр. Плюсовой контакт от АКБ следует обмотать.
  2. Использовать перчатки, будет много смазки.
  3. Щетка держатель нового образца лучше тем, что не надо гнуть железяки. Ее пружины держат пластмассовые защелки. Для «заряда» щеток подойдет головка на 22.
  4. Для проверки стартера на АКБ в машине, потребуются длинные провода (штатные короткие).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Как разобраться с узлом ВАЗа

Для начала разберем, как сделать починить стартер свои руками на автомобилях ВАЗ. Прежде возьмем самый первый из автомобилей этой линейки. Для ремонта ВАЗ 2101 своими руками употребим перечисленные ниже инструменты:

  • набор гаечных ключей;
  • отвертки плоская и крестовая;
  • наждачная бумага;
  • головки.

Итак, начинаем работы, открыв капот.

  1. Отсоединяем клеммы от аккумулятора.
  2. Демонтируем корпус воздушного фильтра с фильтрующим элементом.
  3. Отворачиваем три гайки крепления электродвигателя к мотору.
  4. Отсоединяем провода, предварительно сделав фотоснимки подсоединений.
  5. Извлекаем дефектный аппарат.
  6. Возможно, этому помешают так называемые «штаны» – выпускная труба, тогда придется открутить четыре болта и «приспустить штаны».
  7. От демонтированного элемента отделяем втягивающий цилиндр, отсоединив провод и выкрутив три винта. Осматриваем его, при необходимости заменяем полностью.
  8. Открутив болты, снимаем кожух электродвигателя.
  9. Открутив два болта, демонтируем крышку.
  10. Отделяем обмотки от пластин щеткодержателя, удаляем изолирующую трубку.
  11. Отделяем крышку со стороны коллектора.
  12. Отверткой достаем щетки электродвигателя. Замеряем их, при необходимости заменяем.
  13. Разбираем привод дефектной сборочной единицы. Для этого расшплинтовываем, затем снимаем рычаг привода, выводим привод из зацепления с муфтой, после чего извлекаем его.
  14. Осматриваем обмотки электродвигателя.
  15. При необходимости выпрессовываем, после чего заменяем втулки узла.
  16. Зачищаем элементы с нагаром или налетом. Вышедшие из строя детали меняем на новые запчасти.
  17. Сборку и монтаж производим по обратному пути.

Отметим, что ремонт стартера своими руками у ВАЗ 2106 осуществляется по аналогичной инструкции.

Также узнайте где находится топливный фильтр на Хендай Солярис и устройство топливного насоса.

Однако, например, у стартера ВАЗ 2109 при ремонте своими руками не нужно во время демонтажа с автомобиля отсоединять выпускную трубу. Дальнейшие манипуляции проходят точно так же, как описано выше.

Естественно, что ремонт подобного стартера ВАЗ 2108 своими руками делается по сходному сценарию. При ремонте стартера у ВАЗ 2110 своими руками проще во время демонтажа агрегата с автомобиля сразу снять втягивающее реле, открутив соответствующие гайки.

Однако в случае ремонта стартера у ВАЗ 2115 своими руками электродвигатель можно демонтировать сразу вместе со втягивающим цилиндром.

Кстати, необязательно заменять при поломке этот цилиндр полностью в сборе. Можно произвести ремонт втягивающего реле стартера также своими руками. Для этого надо разобрать его, осмотреть втягивающую обмотку, возвратную пружину, вышедшие из строя детали заменить. Что же касается отечественных машин, то ремонт УАЗ можно выполнить по приведенной инструкции от ВАЗ.

Как дела с другими народными автомобилями

А теперь коснемся еще двух поистине народных автомобилей. Поговорим о переборе стартового элемента на Оке, а также Нексии. Для ремонта стартера у Оки своими руками нам понадобятся:

  • комплект гаечных ключей;
  • отвертки.

Начинаем с демонтажа узла, он находится под термостатом системы охлаждения.

  1. У данного автомобиля пусковой аппарат крепится всего в двух точках, для его снятия необходимо открутить болт с одной стороны и гайку с другой. Но предварительно отсоединяем провода, как от аккумулятора, так от втягивающего цилиндра и от соединительной колодки.
  2. Откручиваем две гайки, после чего демонтируем тяговое реле.
  3. Откручиваем и снимаем кожух крышки со стороны коллектора.
  4. Демонтируем пружины щеток, стопорную, а также регулировочные шайбы.
  5. Отделяем крышку от корпуса, где коллектор.
  6. Извлекаем щетки, затем их замеряем, при выработке необходима замена.
  7. Расшплинтовав, демонтируем ось рычага.
  8. Снимаем крышку со стороны привода.
  9. Убираем рычаг привода, затем достаем якорь.
  10. Осматриваем обмотки электродвигателя.
  11. Демонтируем муфту привода, осматриваем ее состояние. Данную муфту также называют бендиксом. В случае каких-то дефектов муфты легко выполнить ремонт бендикса любого стартера своими руками. Нужно просто заменить сломанные элементы.
  12. Достаем пружину бендикса, при необходимости ее заменяем.

Некоторые особенности конструкции

Рассматриваемая деталь состоит из следующих элементов:

  • Стальной электродвигатель. Его предназначение состоит в отводе тепла. Помимо этого, для него характерны водоотталкивающие характеристики. Это обстоятельство обеспечивает наличие ситуации, при которой можно мыть двигатель без всякого опасения. Вода не сможет проникнуть в токонесущие части, а, значит, не принесет и вреда.
  • Корпус является местом расположения втягивающего реле. Фиксация маховика и шестеренки осуществляется посредством его рычага. Это обеспечивает наличие передачи крутящего момента. Медные контакты соединены с сердечником. По ним передается напряжение от аккумулятора.
  • Якорь является местом крепления коллекторных элементов, обмотки, шестерни.
  • В то время, когда заводят машину, маховик соединяется со стартером посредством бендикса. Как только машина завелась, все элементы возвращаются в первоначальное положение.
  • Щетки фиксируются держателями и позволяют в случае необходимости осуществить их быструю замену.

Стартер полноценно функционирует благодаря наличию двух реле. Их следует четко отличать друг от друга. Первый элемент служит для того, чтобы включать стартер. Второе устройство представлено втягивающим реле. Оно расположено прямо на стартере. ВАЗ 2110 реле стартера для работы десятки имеет большое значение.

Это устройство предназначено для следующих целей:

  1. Благодаря ему после пуска двигателя шестерня возвращается в первоначальное положение.
  2. Осуществляется перераспределение энергии, необходимой моторчику стартера и электромагнитному реле.
  3. Осуществляется подача шестерни бендикса.
  4. Благодаря устройству, все детали работают синхронно при моменте запуска двигателя.

Следует сказать о том, что эта деталь из строя выходит довольно часто, поэтому требуется замена реле стартера ВАЗ 2110. Но добраться до него не так просто. В этом случае потребуется разборка самого стартера.

Возможные неполадки стартера:

Если вы пытаетесь завести автомобиль, но не происходит никаких звуков, убедитесь, что аккумулятор не разряжен(проверьте прибором, напряжение должно быть не меньше 12 В), а также проверьте, чтобы был хороший контакт проводов на АКБ. Иногда места посадки проводов окисляются. Если вы видите следы окисления, то почистите клеммы и контакты на АКБ. Для чистки используйте мелкую наждачную бумагу или нож.

Если вы заводите авто, но опять-таки двигатель не заводится, но при этом слышны щелчки тягового реле (при этом аккумуляторная батарея хорошо заряжена), то тут два варианта – неисправность контактов реле, либо неисправность электродвигателя стартера.

Если вы пытаетесь завести авто и при этом не слышно щелчков тягового реле, то скорей всего неисправность в тяговом реле, или же обрыв проводки.

Если вы слышите, что стартер крутиться, но очень медленно, то опять таки проверьте напряжение, которое выдает АКБ. Это можно сделать при помощи прибора. Напряжение не должно быть меньше 12 В.

Ну и наконец, если вы убедились, что АКБ заряжен и проблем с проводкой нет, то снимите стартер вместе с тяговым реле, для более детальной проверки.

Какой инструмент нужен для проверки стартера ВАЗ 2110? Тут совсем просто, понадобится плоская отвертка и высоковольтные провода с крокодилами (в народе они называются провода для «прикуривания»).

Не работает стартер Ваз 2110 – где искать проблему

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Не секрет, что без стартера автомобиль завести невозможно

Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно

Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

  1. статор с обмоткой;
  2. металлическая втулка, установленная на задней крышке;
  3. ротор с обмоткой, а также ламелями;
  4. планетарное устройство, состоящее из трех шестеренок, которые включаются в результате воздействия на них ротора;
  5. реле;
  6. еще один элемент — бендикс — предназначенный для подключения оси вращения узла к венцу маховика инжектора;
  7. непосредственно сам корпус.

Как показывает практика, все компоненты этого узла характеризуются высокой надежностью, однако при поломке необходимо производить полную либо частичную замену устройств.

Почему стартер плохо срабатывает? Как правило, в этом случае причина заключается в износе щеток — в некоторых случаях можно произвести их замену, открутив износившиеся элементы и заменив их на новые.

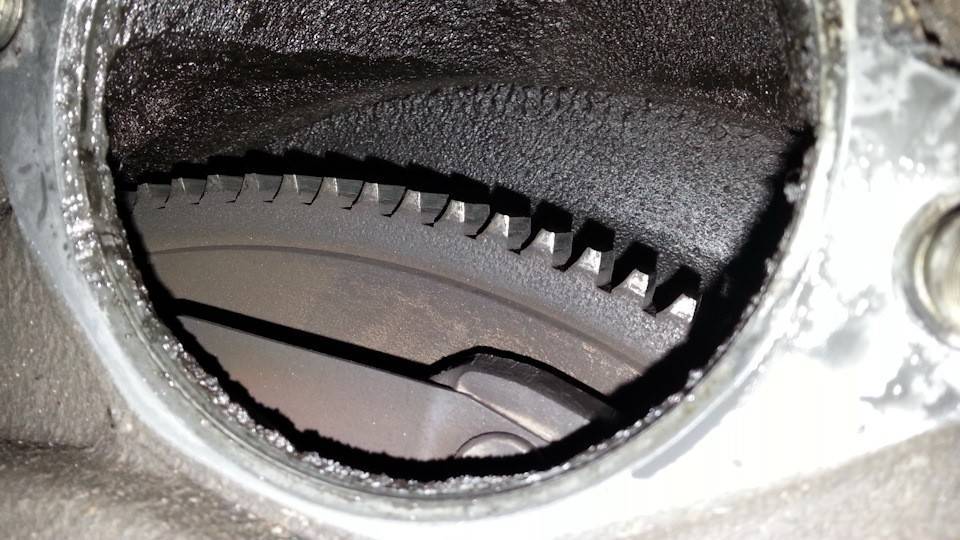

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Но иногда производители оснащают автомобили одноразовыми механизмами, так что автолюбителям приходится паять устройство для того, чтобы восстановить его работоспособность. В этом случае необходимо учитывать, что пайка оловом является нежелательной, поскольку щетки будут сильно нагреваться, тогда целесообразней прибегнуть к методу сварки медных проводов током.

Как проверить втягивающее реле стартера ВАЗ 2110

Садясь за руль автомобиля и поворачивая ключ в замке зажигания, каждый водитель надеется что машина заведётся и он удачно тронется с места. Но не всегда бывает так. Если вы не услышали работы двигателя, возможно, у вас возникли неполадки с втягивающим реле.

Самостоятельно определить поломку и устранить её не составит труда любому автолюбителю. Достаточно хорошо знать его устройство. Оно не такое сложное. Реле и стартер находятся в одном блоке. Реле подаёт ток к мотору стартера и производит управление муфтой свободного хода (бендиксом). Стартер начинает вращение, в этот момент бендикс выталкивается. Задача реле ввести в зацепление венец маховика и бендикс.

Принцип работы основан на электромагнитном явлении. При замкнутой цепи ток воздействует на катушку, вокруг которой возникает электромагнитное поле. Возвратная пружина, сжимаясь, вводит якорь в сердечник. Когда двигатель уже запущен, происходит размыкание электрической цепи, якорь получает возможность двигаться свободно и муфта должна вернуться на место.

Есть признаки, которые дают возможность распознавать неисправность втягивающего реле стартера ВАЗ 2110.

  • Двигатель запущен. Стартер не остановился и вращается с огромной скоростью, при этом «жужжит».
  • Повернули ключ в замке зажигания щелчок был, устройство сработало, но вращения стартера нет.
  • Отсутствует щелчок, значит нужно устранить проблемы в катушке или якоре.
  • Стартер вращается, но двигатель запускаться не желает.

Причины неполадок могут быть: повреждение корпуса, перегоревшие обмотки, пригорание контактных пластин, ослабленная возвратная пружина, а также возникшая проблема с якорем. Однако большая часть поломок случается из-за физического износа.

Для проверки реле, не обязательно его демонтировать. Сначала проверяется, нет ли обрыва проводки, ведущей к реле. Если она исправна, при помощи поворота ключа зажигания нужно проверить тяговое реле, о его поломке сообщит отсутствие щелчка. Если щелчок был, а стартер не начал вращение, следует проверить, не подгорели ли контактные пластины. Далее с помощью проводка или отвёртки замыкаются контактные болты, имеющиеся на задней части реле, чтобы ток шёл к обмоткам стартера напрямую. Если вращение начинается, значит, делается вывод, что втягивающее устройство требует или ремонта, или замены.

Также с помощью мультиметра проверяется напряжение, идущее к стартеру. При включенном зажигании оно должно составлять двенадцать Вольт. Если мультиметр показывает меньшее значение, то для запуска двигателя энергии не хватает, а реле должно сработать.

Проверка реле при демонтаже

Это более удобный способ, но перед тем как демонтировать реле нужно выявить неполадки.

Для этого:

  • Проверяются крепление клемм и автомобильная аккумуляторная кислотная батарея. Если на контактах и клеммах аккумулятора есть окислы, их необходимо удалить.
  • Проверяются крепления проводки к стартеру. При коррозии контактов их можно зачистить при помощи наждачной бумаги.
  • Проверяется состояние стартерного реле.

Стартер демонтируется и производится его проверка.

Клеммы «+» и «-« подсоединяют к аналогичным контактам на втягивающем реле. Берётся свободный конец минусового провода и прикасаются им к корпусу стартера. Звук щелчка известит о том, что реле в порядке. Если щелчок отсутствует, то реле требует ремонта или замены.

Если стартер оснащён неразборным втягивающим устройством, то выход один: его нужно срочно заменить.

Замена

Ваз 2110 стартер втягивающее устройство

Чтобы заменить втягивающее реле на машине ВАЗ 2110 потребуются соответствующие инструменты. Перед тем, как начинать работы, в обязательном порядке нужно отсоединить от аккумулятора массу, которая помечена знаком «минус». Для этого потребуется гаечный ключ на «10». После снятия контакта, необходимо найти стартер. Он располагается внизу моторного отсека, между блоком двигателя и системой охлаждения. Только после этого можно приступить к демонтажу устройства.

Ваз 2110 стартер втягивающие

  • К втягивающему реле подсоединяются два провода, необходимо отсоединить провод красного цвета, который проходит от реле к контакту «папа».
  • На задней части реле откручиваются две гайки, делается это с помощью гаечного ключа на «13».
  • Используя плоскую отвертку, с передней части фиксатора реле отсоединяется шнур.
  • После освобождения реле, его необходимо аккуратно убрать.

Примечание. Выполняя данную процедуру, нужно проследить, чтобы сердечник был внутри, а пружина, расположенная в реле, не выпадала наружу. Это весьма сложная процедура в процессе замены втягивающего реле.

Для установки нового втягивающего действия повторяются в обратном порядке. Из-за того, что мы оставили старый сердечник, новое реле монтируется без него, лишь с новой пружиной. Итак:

  • Вооружившись плоской отверткой, спереди реле нужно прикрутить провода.
  • Соединяются с проводами и закручиваются гайки с помощью гаечного ключа на «13».

После установки реле нужно затягивать крепко гайки, которые соединяют провод питания, и прикрепляются к «папе». Вот и все, машина готова к работе. Для самостоятельной замены данного элемента потребуются всего три инструмента, видео – обзор и фото — инструкция. Для выполнения данной процедуры своими руками придется потратить около 16 минут времени и сохранить в кошелке около 500 рублей, которые бы пришлось заплатить за ремонт в автомобильных мастерских, где цена на услуги эти постоянно растет.

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

  • Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
  • Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
  • Универсальные (для любой модели с редукт. стартером);
  • Для моделей от «восьмёрки» до 2109 и 21099,  21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.

Рекомендации по «продлению жизни» пускового механизма

Выше мы изучили строение электромотора и пускового реле, а также ответили на вопрос о том, как снять стартер на ВАЗ 2110 своими руками. Добавим ко всему этому ряд рекомендаций по бережному отношению к данному элементу – это позволит снизить вероятность выхода детали из строя:

  • Никогда не вращайте двигатель более 7-8 секунд.
  • Выдерживайте не менее 1 минуты между попытками завести двигатель.
  • Всегда выжимайте сцепление перед запуском – это исключит дополнительную нагрузку в виде сцепления и первичного вала коробки передач.
  • Заливайте в двигатель моторное масло, соответствующее сезону эксплуатации – густое масло многократно повышает нагрузку на пусковой механизм.

Если всё же появились признаки неисправности – первым делом прекратите попытки запуска двигателя и разберитесь с причиной, иначе велика вероятность полного выхода из строя механизма. В подобном случае лучше потратьте время на запуск автомобиля «с толкача».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
