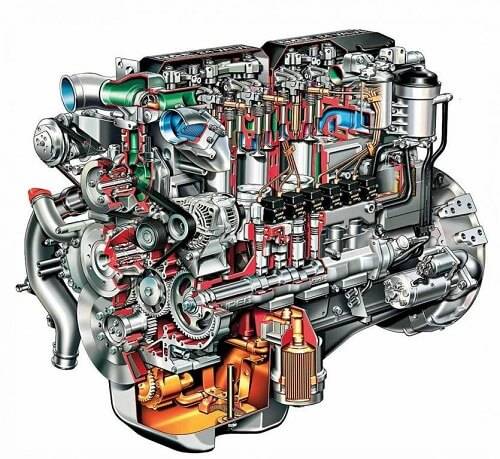

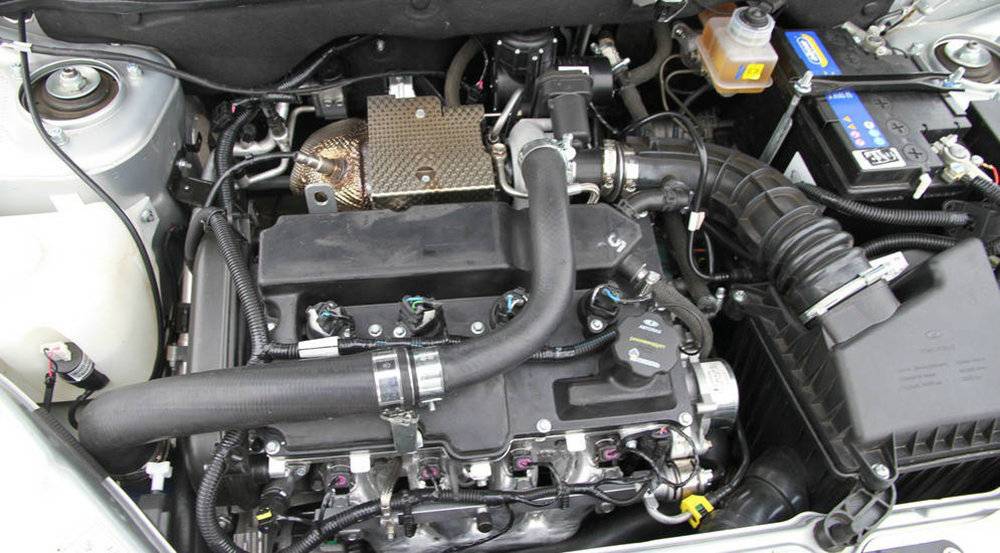

Устройство двигателя
Давайте определимся с основными элементами двигателя.
- Поршень. Деталь является частью кривошипно-шатунного механизма и предназначена для принятия энергии сгорания. Уплотняющие кольца предотвращают прорыв газов внутрь мотора.
- Цилиндр. Пространство, где происходит горение топлива и поступательные движения поршня. Двигатели имеют 4-8 цилиндров, совмещенных в единый блок.
- Коленчатый вал. Обеспечивает вращение колёс автомобиля. Равномерность оборотов достигается благодаря маховику.
- Распределительный вал. Он состоит из кулачков, которые управляют газораспределением посредством нажатия на клапана.
- Ремень ГРМ. Поддерживает синхронную связь между коленчатым и распределительным валом. Также управляет насосом охлаждения.
- Головка блока цилиндров («голова»). Элемент включает клапаны, распределительный вал, форсунки.
- Картер. Место для хранения масла. Расположено внизу блока цилиндров.
Работа двигателя невозможна без поддерживающих систем.
Питательная — Подаёт топливо в цилиндры. Основные элементы: бак, бензонасос, фильтр очистки, трубопровод и форсунки.
Зажигания — Предназначена для поджига готовой смеси, и запуска автомобиля. Система включает:
- аккумулятор;
- контроллер;
- катушку зажигания;
- реле положения коленвала;
- проводку.
Зажиганием руководит контроллер (блок управления). На основании датчиков коленвала, определяется угол опережения.
Охлаждения — Большинство автомобилей имеют жидкостную систему охлаждения. В неё входит: радиатор, насос, вентилятор, расширительный бачок, термостат, трубопровод. В качестве охлаждающей среды применяется антифриз или тосол.
Система смазки — Снижает трение между деталями. Кроме этого, выполняет функции охлаждения, очистки и защиты от коррозии. Включает: картер, насос, фильтр, дополнительные магистрали. Уровень масла определяется ручным или электронным щупом. Насос приводится в движение коленчатым валом. Давление контролируется датчиком, показания которого выводятся на приборную панель.
Поступление масла к двигателю происходит через встроенные каналы. Нижние части смазываются путём разбрызгивания.
Газораспределение — Отвечает за подачу смеси и выпуск отработавших газов. Для этого сверху цилиндров, устанавливаются клапана. Руководит ими распределительный вал, с ременным, зубчатым или цепным приводом. Каждый клапан имеет тарелку и шток.
Система электронного управления — Неотъемлемый атрибут современных автомобилей. Датчики контролируют все параметры и посылают сигнал на блок управления, который взаимодействует с коробкой передач, усилителем руля и подушками безопасности.
Описание
Начиная обзор мотоблоков “Ставмаш”, хочется сказать, что это новый бренд, заявивший о себе не так давно и оцененный по достоинству нашими соотечественниками — владельцами дач и огородов. Техника отличается доступной ценой и хорошими эксплуатационными характеристиками, собирается на отечественном заводе из китайских составляющих.

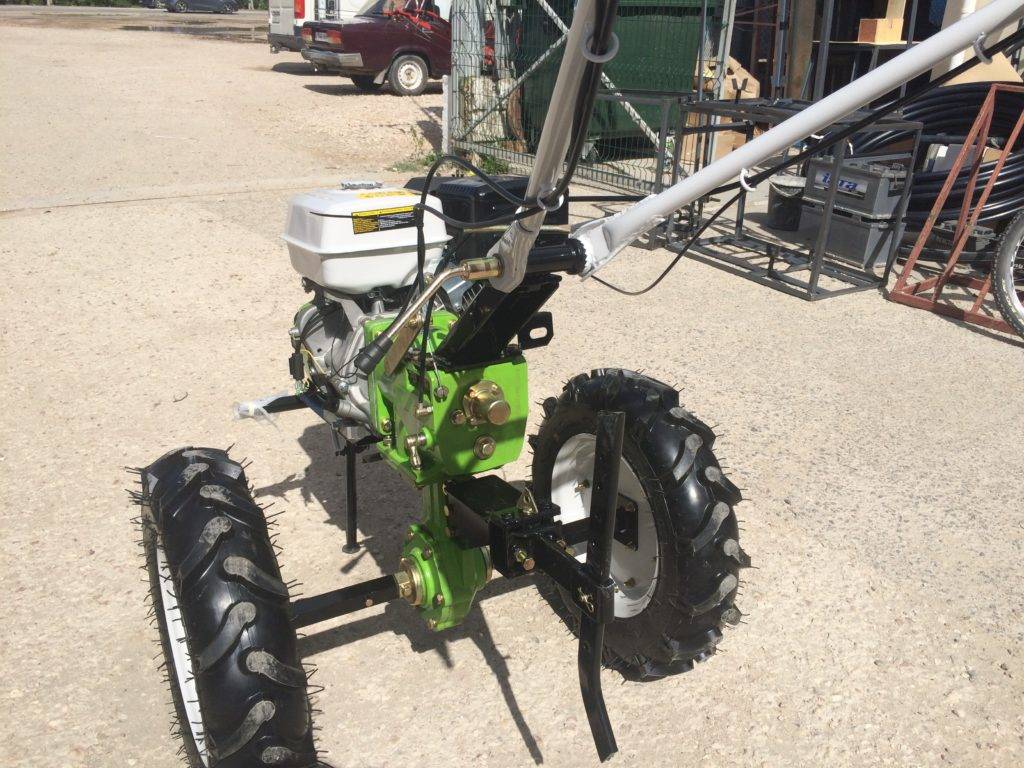

Мотоблок Ставмаш БМ-15
Большой ассортимент навесного оборудования позволяет владельцам мотоблока полностью механизировать все сельскохозяйственные работы, начиная от вспашки почвы и заканчивая уборкой урожая и подготовкой к следующему сезону.
Это интересно: Стоит ли покупать мотоблок Штенли: все нюансы
КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ
В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.
Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).
Рис. 1.2. Двигатель со снятой головкой блока цилиндров.
Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.
Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).
Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.
Рис. 1.3. Поршень с шатуном.
Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году
На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).
Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.
Примечание.
Распределительный вал двигателя приводится в действие коленчатым валом.
Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).
При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.
Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.
Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.
По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
Цикл работы двигателя, рабочие такты
Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:
- Двухтактные;
- Четырехтактные.
Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.
Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.
В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.
Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.
Далее идет такт сжатия, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.
Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.
Рабочий ход – единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.
После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.
При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.
Выпуск – такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.
Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.
Каждый такт двигателя соответствует определенному движению поршня в цилиндре.
Существуют две крайние точки положения поршня, получивших название мертвых точек.
Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.
Обеспечиваются эти точки кривошипом коленчатого вала, к которому поршень присоединен шатуном.
При движении поршня от одной точки к другой, а затем наоборот, и выполняются такты. То есть, при движении поршня от нижней точки (НМТ) к верхней (ВМТ) могут выполняться два такта – сжатие и выпуск, а при движении наоборот – впуск и рабочий ход.
Имея представление о тактах, можно говорить и о типах двигателей, а их два – 2-тактный и 4-тактный.
У каждого из этих двигателей цикл производится по-разному, что влияет на их конструкцию и многие другие параметры и характеристики.

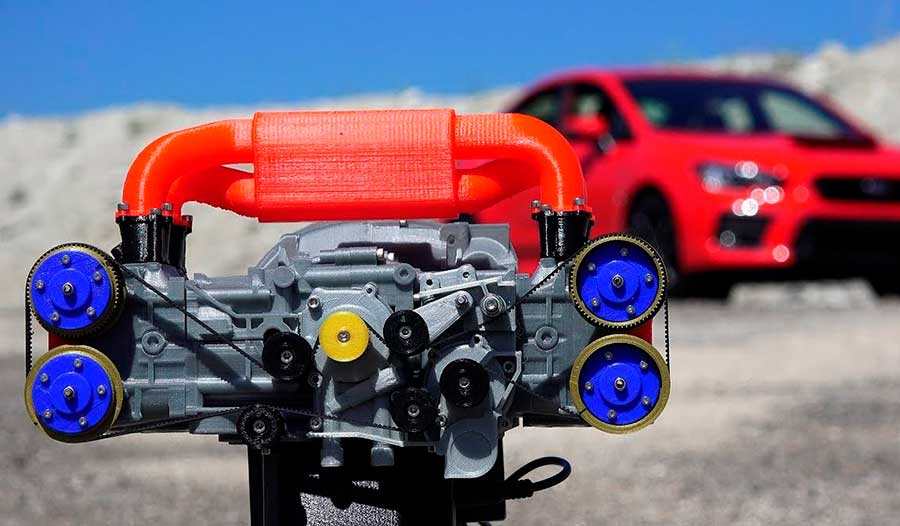

Оппозитный двигатель, достоинства и недостатки
Преимущества
Силовые агрегаты на дизельном топливе характеризуются рядом общих преимуществ.
- Экономичность. КПД таких моторов составляет 40% и может достигать 50% при наличии системы наддува.
- Мощность. При эксплуатации дизельных двигателей с турбиной не наблюдается классической ярко выраженной турбоямы, а весь крутящий момент становится доступен практически с самых низких оборотов.
- Надежность. Пробег дизельных силовых агрегатов составляет до 700 000 км.
- Экологичность. Использование технологии EGR и значительно меньший объем СО в выхлопных газах позволяют существенно снизить негативное воздействие на окружающую среду.
Ресурс турбированных двигателей
Особенности ухода и привередливость моторов с искусственными нагнетателями воздуха непосредственно связаны со сложностью конструкции. Основы турбонаддува, одного из методов наддува, предполагающего использование отработавших газов, раскрывают принцип работы двигателя:
- через воздушный фильтр воздух проникает во вход турбокомпрессора;
- воздушные массы подвергаются сжатию, при этом уровень насыщенности кислородом возрастает, процесс подразумевает также нагрев воздуха, а его плотность снижается;
- из компрессора воздушные потоки переходят в интеркулер, где охлаждаются, приобретая прежнюю температуру, интеркулером обеспечивается также снижение предрасположенности к детонации топливовоздушной смеси;
- воздушные массы проходят через дроссель, переходя к впускному коллектору, а на такте выпуска попадают в цилиндры турбомотора;
- после воспламенения смеси остатки горения попадают в выпускной коллектор. Проходя через турбину, поток горячего газа приводит в движение вал, на обратной стороне которого расположен компрессор. Таким образом, совершается сжатие следующей партии воздуха.
Количество кислорода, которым наполняется камера, существенно больше, чем при естественном заборе воздуха, поэтому обеспечивается сжигание большего количества смеси за такт, что влечёт за собой увеличение мощностных характеристик.
Ресурс турбины немногим меньше износостойкости самого мотора, при этом предполагается должный уход за агрегатом и его компонентами. Главные враги турбированного двигателя, значительно снижающие ресурс:
- низкокачественное моторное масло;
- топливо низких сортов;
- масляное голодание;
- повышенные нагрузки «на холодную»;
- несвоевременная замена масла, масляного и воздушного фильтров.
Частое плановое обслуживание и постоянный контроль уровня масла и качества используемых материалов позволяют значительно продлить ресурс. Нельзя сказать, что в атмосферники можно вливать всё, что угодно, но всё же они менее подвержены влиянию этих факторов, и если в двигатель и попадает масло или топливо низкого качества, то плачевных последствий, как в случае с агрегатом с турбонаддувом, не будет. В отличие от атмосферных моторов, турбомотор максимально использует свой потенциал, поэтому и больше подвержен износу. Ресурс турбированного двигателя может достигать 150 – 200 тысяч км. пробега, но при условии должного ухода, при этом движки атмосферного типа, отличающиеся простотой конструкции, проходят все 300000 км. Несоблюдение же рекомендаций производителя может снизить ресурс как минимум в два раза.
Какое использовать масло для триммера?
Масло для 2-тактных двигателей триммеров должно соответствовать немного другим стандартам, чем масло для 4-тактных моторов. Масло для бензокосы должно обладать высокой степенью сгорания, чтобы не образовывался нагар на внутренних частях топливной системы (частички нагара могут отпадать и образовывать царапины на стенках цилиндра). Также 2-тактное масло должно хорошо растворяться в бензине и быть рассчитанным на работу при высокой температуре.
С учетом таких серьезных стандартов современные производители садовой техники выпускают специальные линейки 2-тактных масел, рассчитанных именно для триммеров и мотокос. Масла таких производителей, как Хадо и Штиль идеально подходят для данного оборудования, обеспечивают отличную смазку и имеют низкий уровень возгорания.
Этапы обкатки цепного бензоинструмента.
После успешного пуска бензопилы самое время приступить к ее обкатке. Для начала рекомендуем ознакомиться с инструкцией производителя. Сама процедура состоит из двух основных этапов, позволяющих приработаться подвижным деталям самого двигателя бензинового инструмента и узлам пильной гарнитуры. Разберем более подробно все действия.
Обкатка двигателя бензиновой пилы.
Моторы бензиновых пил импортного производства обкатываются с некоторыми отличиями от отечественных агрегатов. Husqvarna, Stihl, Partner и другие не рассчитаны на длительную работу на Холостом Ходу. В связи с этим после запуска двигателя бензопилы дайте ему поработать около 3…5 минут на холостых оборотах, а затем приступайте к резке древесины диаметром не превышающим 10 см на средних оборотах. Пиление лучше всего осуществлять в циклическом режиме:
- 1…1,5 минуты работа с минимальной нагрузкой;
- 15…20 секунд работа без нагрузки на холостых оборотах.
При обкатке и работе толщина бревна ни как не влияет на нагрузку, оказываемую на мотор пилы и пильную гарнитуру. Нагрузка напрямую зависит от приложения силы оператора, которую он прилагает в процессе пиления.
Почему не рекомендуется работа силового агрегата на холостом ходу в процессе обкатки любой импортной бензопилы? Причина здесь вот в чем:
- На ХХ топливно-воздушная смесь поступает в цилиндр не в достаточном количестве. Ее хватает только лишь для поддержания вращательного момента шатунно-поршневой группы. Из-за чего не происходит полноценной смазки трущихся деталей.
- Отсутствие смазки вызывает повышение температуры и увеличивает износ узлов.
Обкатка же отечественных бензопил «Урал» и «Дружба» в корне отличается. Инструмент, разработанный в СССР, требует выработки 3-4 баков топливной смеси на холостых оборотах с периодической перегазовкой. В дальнейшем допускается работа с неполной нагрузкой в течение 24 часов по приведенной выше циклической схеме. Именно поэтому в топливную смесь добавляется масла больше чем на импортные аналоги.
Как правило, после выработки 5…7 полных баков обкатываемый инструмент отечественного и импортного производства выходит на полную мощность, заложенную заводом изготовителем. В этот период не стоит:
- Перегревать двигатель;
- Допускать длительной работы бензопилы на холостом ходу;
- Работать на слишком высоких оборотах;
- Давать максимальных нагрузок при распиловке.
Обкатка пильной гарнитуры.
Пильная гарнитура бензопилы, так же как двигатель нуждается в обкатке
Основным моментом, на которое нужно обратить внимание, является:
- Смазка цепи;
- Натяжение режущего полотна.
На первом этапе необходимо «замочить» пильную цепь в масле. Для этого возьмите чистую емкость, поместите в нее режущее полотно и залейте рекомендуемым производителем маслом. В течение нескольких часов все подвижные и трущиеся узлы полностью пропитаются смазкой.
На следующем этапе обкатки пильной гарнитуры бензопилы необходимо натянуть цепь так, чтоб она свободно проворачивалась рукой, и прогнать ее на холостых оборотах в течение 3…5 минут. После чего двигатель останавливают и проверяют ее натяжение. При необходимости режущее полотно подтягивают. Проведите пробную резку небольших веток без нагрузки на шину. Заглушите инструмент и подтяните цепь.
При остановке двигателя, дайте цепи остыть. И только после этого производите ее натяжку.
По завершении обкатки бензопилы потребуется контрольная настройка и регулировка карбюратора. Производить данные манипуляции лучше всего в сервисном центре. После тонкой настройки можно пользоваться инструментом, соблюдая меры безопасности в процессе резки.
Принцип работы бензинового двигателя
Главное отличие бензинового двигателя – процесс образования топливовоздушной смеси, которая образуется за пределами цилиндров (если не установлена система непосредственного впрыска топлива).
После того, как смесь образована, она попадает внутрь цилиндра, где происходит сжатие топливовоздушной смеси до состояния нагрева в 500-600 градусов Цельсия.
После сжатия, приходит черед свечи накаливания, которые дают искру и воспламеняют смесь.
Как видно из вышеописанного – принцип довольно прост. Не зря такой двигатель называется «двигатель внутреннего сгорания».
Работа двигателя внутреннего сгорания наглядно показана в данном ролике:
https://youtube.com/watch?v=IoILtG2fWJg
Ниже в статье подробно описаны преимущества и недостатки каждого из типов двигателей.
В Центральной полосе России чаще используются бензиновые двигатели.
Причина этого – глубоко засевший стереотип «тракторного дизеля Советских времен», но при этом лишь немногие знают, что легковые автомобили времен СССР, оснащенные бензиновыми моторами получили весьма широкое распространение за рубежом и в 70-90-е годы ХХ века постоянно поставлялись на экспорт.
При всем этом в Европе около 50 % автомобилей оборудованы дизельными двигателями, а в Австрии все 60 %.

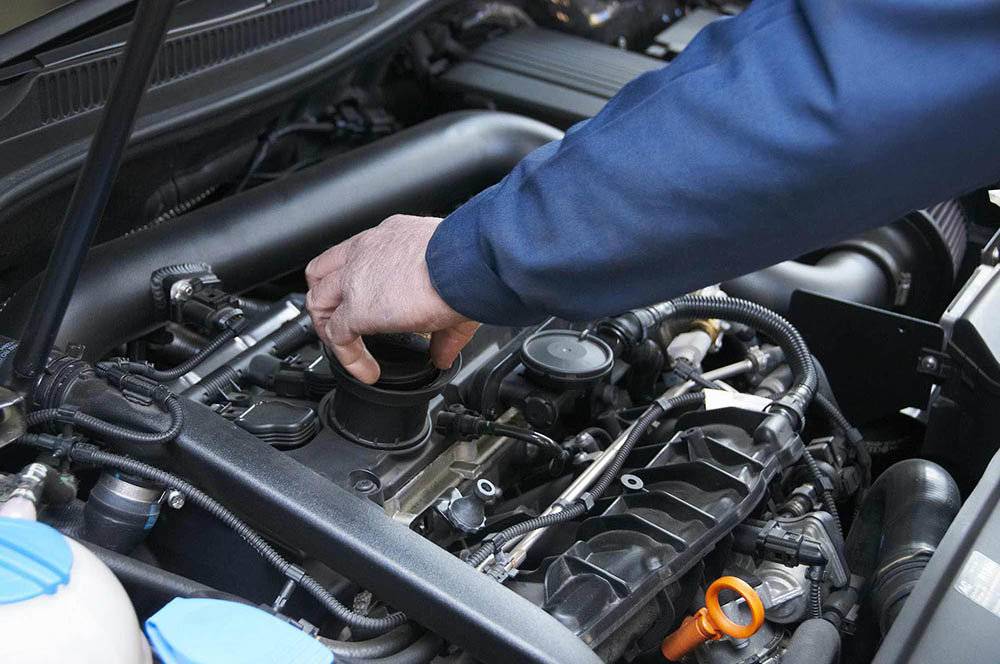

Обслуживание
Специфика эксплуатации дизельных двигателей подразумевает скрупулезное выполнение всех требований производителя, любое нарушение которых в итоге может привести к необходимости дорогостоящего ремонта. К числу рекомендаций, общих для всех силовых установок данного типа, относятся:
- Своевременная замена и контроль качества масла. Специалисты советуют проводить данную процедуру даже чаще прописанного в мануале межсервисного интервала. Эта рекомендация связана с нестабильными характеристиками сернистости российского дизтоплива. В качестве условного интервала можно ориентироваться на пробег в 7000км ?7500 км.
- Своевременная замена ремня ГРМ. В этом случае рекомендуется руководствоваться тем же принципом, что и при замене масла. У многих моторов допустимый пробег ремня достигает 100000 км, однако необходимо учитывать, что речь идет о практически стерильных условиях, принципиально недостижимых на отечественных дорогах. Обрыв износившегося раньше срока ремня всегда означает разрушение головки блока, ремонт или замена которой обходятся в значительную сумму.
- Контроль чистоты топливной системы. Замену фильтра рекомендуется проводить не реже чем в 10 000 км, а из самого фильтра — регулярно сливать накапливающийся в отстойнике осадок. Топливный бак желательно промывать дважды в год, снимая его с автомобиля. Несоблюдение этих требований может привести к выходу из строя форсунок и топливного насоса.
Заправка и обслуживание — два важнейших момента использования
В первую очередь при покупке дизельного силового агрегата нужно выбрать нормальное место заправки. Речь идет не только о качественном бренде заправочной станции, но и о качестве солярки, что не всегда совпадает. Воспользуйтесь рекомендациями специалистов и проверьте солярку на качество с помощью нехитрых тестов. Топливо не должно замерзать, мутнеть и должно быть чистым в любых условиях. Также стоит соблюдать рекомендации по обслуживанию:
для дизельного силового агрегата многие производители ставят несколько меньший межсервисный интервал, чем для бензиновых двигателей, но это не всегда именно так;
нужно на сто процентов соблюдать все условия обслуживания, которые выставлены производителем автомобиля, использовать только оригинальные материалы на сервисе;
при покупке неизвестного масла можно попрощаться с двигателем уже через 10-20 тысяч километров, фильтры также стоит покупать оригинальные и очень качественные;
особое внимание нужно уделить диагностике оборудования во время проведения сервиса — это поможет избежать самых неприятных неполадок, связанных с ТНВД, и головкой блока;
выполнять ремонт дизельного двигателя нужно сразу после того, как автомобиль показал неполадку, это поможет сохранить определенное качество и нужные свойства установки.
Если бензиновый двигатель иногда эксплуатируют успешно и с неполадками, то в дизельных силовых агрегатах такая идея не пройдет. Нужно использовать услуги профессионального сервиса для обслуживания Common Rail, турбины, ТНВД и головки блока цилиндров. Именно эти детали наиболее часто выходят из строя и доставляют определенные неприятности в процессе эксплуатации. Поломка может полностью вывести агрегат из строя.
Подводим итоги
Есть ли смысл покупки дизельного автомобиля? В экономическом плане этого смысла практически нет. Но в плане поездки, ваши условия действительно серьезно поменяются. Вы познакомитесь с новой технологией, которая полностью открывает новое восприятие автомобильного транспорта. Есть ряд положительных и ряд отрицательных факторов использования такого транспорта. Но зачастую любители дизелей утверждают, что плюсы значительно превосходят минусы. Конечно, все это очень условно. Вы можете приобрести дизель и остаться крайне недовольным ситуацией при первой поломке зимой. Но помните, что качество эксплуатации напрямую зависит от вас.
Также следует помнить о заправке, которая может быт нормальной и ужасной. Если бензиновый агрегат от плохой заправки просто повысит расход, то дизельное топливо может уничтожить ряд дорогостоящих элементов в машине. Поэтому в Европе, к примеру, эксплуатировать дизельные агрегаты непроблематично. С другой стороны, всегда есть ряд сложностей во владении автомобилем с таким агрегатом. Так что если вы боитесь этих сложностей, лучше выбирайте бензиновую машину. Если же хотите попробовать нечто новое, смело покупайте турбодизель. А какой двигатель вы бы предпочли для личной эксплуатации?
Особенности эксплуатации дизельных двигателей зимой обусловлены наличием мороза, на котором топливо ведет себя капризно, отчего с некоторыми деталями происходят неполадки. Причина в том, что солярка при низкой температуре очень пагубно влияет на сам двигатель и топливную аппаратуру, потому что густеет. В данной статье описано, какие особенности имеет дизельный двигатель и как его эксплуатировать в зимнее время.
