Преимущества и недостатки оппозитного мотора

Описание

Первый оппозитный двигатель был создан ОгнеславомКостовичем в 80-х годах 19 столетия для обустройства дирижабля «Россия». В 20 веке был сконструирован и запатентован двухтактный оппозитный мотор, который был высоко оценен мастерами из Европы.

Оппозитный двигатель.

После определенный доработок двигатель устанавливался на мотоциклы, легкую авиацию и отечественные танки. В послевоенное время агрегатом интересовались такие компании как Porsche, VW, Subaru и AlfaRomeo.

По сравнению с ранними моделями и прототипами, нынешние моторы прошли череду доработок и усовершенствований, которые продолжаются и по сей день благодаря FujiHeavyIndustries.

Субару экспериментировало с количеством цилиндров, и нашла оптимальный вариант — 6-ти цилиндровый двигатель. Наиболее известными моделями оппозитных агрегатов являются:

  • «Боксер» — поршни постоянно равноудаленные друг от друга;
  • ОРОС — Opposed Piston Opposed Cylinder — поршни попарно двигаются навстречу.
  • 5 ТДФ — двухтактный многотопливный ДВС.

По сути, процесс работы двигателей такого типа не отличается от работы агрегатов другого типа конструкции. В свою очередь, такое расположение цилиндров имеет свои достоинства, равно как и недостатки.

Оппозитный мотор Субару.

Рассмотрим, некоторые технические характеристики оппозитных моторов, которые устанавливались на Subaru:

EJ 25 2.5

Наименование

Характеристики

Производитель

Gunma Oizumi Plant

Марка мотора

EJ 25 2.5

Объём

2.5 литра (2457 см куб)

Мощность

155-300 л.с.

Диаметр цилиндра

99.5

Количество цилиндров

4

Количество клапанов

16

Степень сжатия

8.2 (EJ257)
8.4 (EJ255)
8.7 (EJ257)
9.5 (EJ25D 1996)
9.7 (EJ25D 1997-1999)
10.1 (EJ251/EJ252/EJ253)
10.7 (EJ254)

Расход топлива

10.4 литра на каждые 100 км пробега в смешанном режиме

Масло для мотора

0W-30
5W-30
5W-40
10W-30
10W-40

Ресурс

250+ тыс. км

Применяемость, кроме Форестера

Subaru Impreza (WRX/STI)
Subaru Legacy/Outback
Subaru Baja
SAAB 9-2X

Достоинства

Компактность. Разработка данного типа моторов начиналось именно с желания сохранить как можно больше пространства под капотом, а уменьшение высоты позволило достигнуть заданной цели.

Расположение основных элементов оппозитного мотора.

Почти полное отсутствие вибрации достигается за счет «оппозитного» размещения поршней.

Ресурс мотора в среднем составляет от 500 000 км до первого КР. Разумеется, на это число влияет манера вождения, и можно встретить «счастливчиков», которые дожили до 800 000.

Данная конструкция обеспечивает низкий центр тяжести, что особенно ценно в спортивных авто, которым нужно обеспечивать высокую устойчивость.

Недостатки

Наиболее ощутимой проблемой для владельцев субаровских оппозитников является приличная стоимость обслуживания и невозможность совершения «домашнего» ремонта. Также ощутим тот факт, что из-за большого количества модификаций моторов взаимозаменить деталь не представляется возможным.

Неудобства доставляет и процесс шлифования шейки коленвала, который необходимо выполнять не специальном оборудовании. Не стоит забывать и об увеличенном расходе моторного масла, по сравнению с рядными «коллегами».

Недостатки оппозитного мотора

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.

Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках.

Также отметим, что  в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше.

Особенности применения сегодня

Как мы уже упоминали, с 1963 года такой двигателей устанавливают на Субару Бокстер.

Четырехцилиндровые моторы имеют три поколения:

  • — ЕА – выпускались с 1966 по 1994 года;
  • — ЕJ – устанавливались на автомобили с 1989 по 1998 года. При этом коленвал держался на 5 подшипниках;
  • — FB – выпускается с 2010 года.

Оппозитные четырехцилиндровые моторы ЕА от Subaru.

Нельзя не отметить путь 6-ти цилиндровых двигателей, которые в течение четырех лет с 1987 года выпускались под серией ER, с 1992 по 1997 год появилась серия EG, а с 1999 года – EZ.

Как показала практика эксплуатации, четерехцилиндровые моторы оказались более компактными, безвредными и экономичными.

Это стало возможным за счет целого ряда уникальных решений – увеличения степени сжатия (камера сгорания уменьшена, а ход поршня – увеличен), использования уникальной системы газораспределения, уменьшения массы движущихся элементов, установки насоса, обеспечивающего высокий уровень смазки, а также применения новой системы охлаждения.

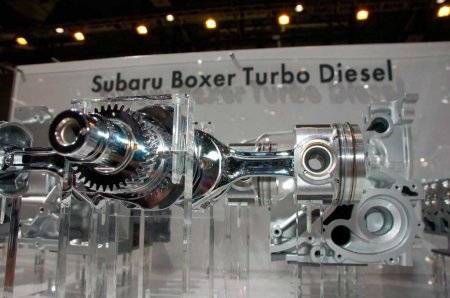

В 2008 году компанией Субару был представлен совершенно новый дизельный оппозитник с четырьмя цилиндрами и рабочим объемом два литра.

На современных автомобилях Порше все больше устанавливаются бензиновые моторы, имеющие восемь и двенадцать цилиндров.


Двигатель MPI – модификации, плюсы и минусы

Как не допустить дорогостоящий ремонт

Учитывая все имеющиеся недостатки, можно сделать вывод, что оппозитные моторы дорогие и сложные в ремонте. Основные затраты связаны именно с покупкой запчастей и оплатой услуг мастеров по ремонту. Если же двигатель поддерживать в хорошем рабочем состоянии, тратить на него огромные деньги не придётся.

В этом и заключается основная миссия автовладельца, который хочет приобрести машину с оппозитником, но боится потенциальных затрат на его обслуживание. Есть несколько правил, соблюдение которых позволит получить максимум преимуществ и столкнуться с минимальным проявлением недостатков оппозитного типа двигателя.

  1. Периодичность прохождения технического обслуживания. Строго следуйте регламенту, проводите ТО согласно рекомендациям производителя. В условиях наших дорог и климата его можно немного сократить. Если машина эксплуатируется в тяжёлых условиях, от заявленной периодичности обслуживания следует отнять минимум 15%.
  2. Квалифицированные мастера. Хотя опытных специалистов по оппозитным двигателям не так много, найти их вполне реально. Если доверять двигатель квалифицированным мастерам, это значительно повысит ваши шансы на длительную безотказную работу оппозитной силовой установки.
  3. Тщательный подход к выбору моторного масла. Поскольку оппозитники очень требовательные в отношении моторных масел, здесь нужно строго следовать рекомендациям автопроизводителя. Выбирайте масла, которые советует использовать завод. Соответствующая информация указана в руководстве по эксплуатации. Если купить именно такую марку невозможно, тогда ориентируйтесь на известных производителей с хорошей репутацией. Покупайте смазочный материал для оппозитного мотора только в проверенных магазинах, где есть все гарантии и сертификаты качества. Это позволит избежать приобретения подделки.
  4. Заправляйтесь на хороших АЗС. Этот совет актуален для всех типов двигателя, а не только для оппозитных. Хорошее топливо обеспечивает эффективную работу мотора, увеличивает его ресурс, уменьшает риски загрязнения. Даже если вы будете платить за топливо больше, чем на дешёвых автозаправках, всё равно удастся сэкономить. Это проявится в виде безотказности и отсутствия необходимости ремонтировать двигатель из-за негативного влияния низкокачественного горючего.
  5. Система охлаждения. Хотя оппозитные моторы оснащаются достаточно эффективной системой охлаждения, даже она не справится с чрезмерными перегрузками двигателя. Не стоит перегружать оппозитник. А для самой системы выбирайте только качественные расходники.
  6. Мойка двигателя. Её нужно проводить периодически, а не на постоянной основе, как многие могли подумать. Но даже редкая очистка двигателя позволит нормализовать теплоотдачу и предотвратить перегрев. Отсюда и длительный срок службы мотора, сохранение его моторесурса и отсутствие проблем.

Не стоит верить устоявшему стереотипу, что якобы эксплуатация машины с оппозитным двигателем обходится значительно дороже, чем содержание авто с традиционным ДВС рядного или V-образного типа.

Это наглядно видно на примере автомобилей Subaru. Их запчасти сравнительно недорогие, расходники также не обходятся в огромные суммы денег. Содержать такую машину может человек даже с небольшим уровнем дохода. Всё напрямую зависит от качества обслуживания и правильного ухода. Если грамотно содержать машину, вовремя проводить плановые работы, а также не провоцировать экстремальные перегрузки, двигатель не потребует много денег.

Оппозитные моторы вызывают повышенный интерес, учитывая их сильные качества. В некоторой степени смущают их недостатки. Но они достаточно условные. Любой двигатель может привести к огромным финансовым затратам. Это уже вопрос непосредственно к владельцу и его отношению к своему автомобилю.

Оппозитный двигатель — минусы и плюсы, устройство, принцип работы

Существует множество типов двигателей, подразумевающих различное построение их внутренних компонентов. Так выделяют рядные моторы, V-образные, роторные, оппозитные и другие

Именно об оппозитном виде силовых агрегатов мы и поговорим в нашей сегодняшней статье, уделив особое внимание их принципам работы, а также преимуществам и недостаткам эксплуатации

Что представляют собой оппозитные двигатели?

Оппозитные моторы являются разновидностью двигателей внутреннего сгорания топлива, у которых выстраивание рядов цилиндров происходит по оппозитной схеме, подразумевающей нахождение поршней зеркально друг напротив друга. Между ними встраивается коленчатый вал, приводимый поршнями во вращение. По сути, принцип работы оппозитных двигателей можно назвать аналогичным процессу функционирования V-образных агрегатов, с той лишь разницей, что угол развала их поршневой зоны составляет 180 градусов.

Наиболее характерным примером применения оппозитных двигателей являются модели японского концерна «Субару». Маркетологи знаменитой компании делают особый акцент на своих победах в различных гоночных соревнованиях, а знаменитое «рычащее» звучание субаровских движков стало настоящей визитной карточкой производителя. Другие компании применяют оппозитные силовые агрегаты заметно реже. Их наличие, например, имеется на некоторых моделях «Porsche». В советские времена оппозитные моторы встречались на тяжелых мотоциклах «Днепр» и «Урал», по мощности способных составить конкуренцию многим автомобилям.

Плюсы эксплуатации оппозитных двигателей

Несомненным достоинством применения оппозитных моторов является равномерность их работы. Возможные вибрационные явления, потенциально возникающие при эксплуатации, легко компенсируются силами, возникающими в цилиндрах противоположной стороны. За счет этого движок работает очень мягко, без проявления детонаций или вибрации.

Вторым преимуществом выступает сама конструкция агрегата, подразумевающая нахождение оппозитной плоскости двигателя в нижней части моторного отсека. Благодаря такому расположению, все авто, оснащенные «оппозитами» имеют заниженный центр тяжести, положительным образом сказывающийся на их дорожной устойчивости и управляемости.

Третьим «плюсом» назовем удобное расположение всего навесного оборудования, работающего во взаимной связи с оппозитными моторами. Оно находится вверху, что позволяет упростить к нему доступ во время технического обслуживания или ремонта.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

характеристики, бензиновые и дизельные, лучшее масло

Оппозитный двигатель FB25 является алюминиевым 6-цилиндровым инжектором с номинальным объемом 2498 «кубиков» и парой легких ГБЦ, оснащенных двумя распредвалами каждая. Схема газораспределения – 16-клапанная DOHC, компрессия в пределах 10,0-10,3 (после 2014 года). На распредвалах использована система dual AVCS, каждый приводится необслуживаемой цепью ГРМ. Специалисты рекомендуют покупать б/у двигатель FB25 после 2014 года, когда он был модифицирован. Читать больше проДвигатель FB25 …

Двигатель FB20 имеет систему изменения фаз газораспределения AVCS на впускных и выпускных распредвалах. В ГРМ используется необслуживаемая цепь. Для движка характерна установка на впуске пластикового впускного коллектора с TGV заслонками, чтобы улучшить экологические показатели. Чаще всего такой двигатель называют FB20B, его мощность достигает 150 л.с. при 6200 об/мин, с крутящим моментом 197 Нм при 4200 об/мин. Читать больше проДвигатель FB20 …

FA20 – совершенно новый двухлитровый мотор, имеющий алюминиевый блок цилиндров. Он отличается компактностью и занимает минимум места в подкапотном пространстве. При своих показателях мощности этот мотор потребляет минимум топлива, имея показатели топливной экономичности в смешанном режиме на уровне в 7,8 литров на 100 километров. Для среднеразмерного кроссовера такие показатели расхода топлива являются едва ли не рекордными. Читать больше проДвигатель FA20 …

Выпуск оппозитных моторов EZ 36 начался в 2007-ом году на японском заводе «Gunma Oizumi Plant» и продолжается до сих пор. EZ 36 — агрегат, рассчитанный на бензин с октановым числом «95». Блок цилиндров двигателя изготовлен из алюминия, впрыск топлива — инжекторный; в зависимости от модификации, мощность может составлять 245 л.с. и 258 л.с. Читать больше проДвигатель EZ36 …

Двигатель EJ25, который имел рабочий объем 2.5 литра, компания Subaru начала производить в 1995 году. Блок этого двигателя был идентичен блоку двигателя EJ20 — он так же как и старший брат был сделан из алюминиевого сплава и имел высоту 201 мм. Единственное отличие заключалось в диаметре цилиндров — в отличие от 2.0-литрового двигателя, у которого он равен 92 мм, у двигателя 2.5 л он составлял 99.5 мм. В блоке был размещен коленчатый вал с ходом поршней в 79 мм. Длина шатунов равнялась 130.5 мм, а высота поршня 30.7 мм. Читать больше проДвигатель EJ25 …

Массовое производство двигателей серии EJ началось в далеком 1989 году. Первым автомобилем, который получил силовую установку EJ20 с объемом 2.0 л, был Subaru Legacy. Данный двигатель сменил морально устаревший двигатель EA82 с объемом 1.8 л. Основой EJ20 был оппозитный блок с высотой 201 мм из алюминиевого сплава с четырьмя цилиндрами с диаметрами 92.0 мм, загильзованными материалом из чугуна. Коленчатый вал с ходом поршней в 75.0 мм. Читать больше проДвигатель EJ20 …

Трехлитровый двигатель EZ30 был флагманским мотором всех больших автомобилей компании Subaru на протяжении целого десятилетия (1999-2009). Он заменил EG33 и, в свою очередь, был постепенно вытеснен более современным EZ33. Силовой агрегат спроектирован «с нуля», а не стал доработкой какого-то старого мотора, что позволило конструкторам изначально внедрить передовые системы и технологии. Двигатель EZ30 – оппозитный 6-цилиндровый инжектор, упакованный в алюминиевый блок с номинальным объемом 2999 «кубиков». Читать больше проДвигатель EZ30 …

Проблемы эксплуатации глазами автовладельца

Рассмотрим, какие проблемы возникают при эксплуатации на примере самых
распространенных авто с оппозитными ДВС – «Субару». Так, владельцы отмечают
сложность подбора запчастей. Одна и та же серия моторов может иметь разный вид
блока и ГБЦ. Каналы, клапаны ГРМ и форма кулачков распредвала тоже отличаются,
поэтому к подбору запчастей при ремонте стоит подходить ответственно. Большинство
деталей приобретаются под заказ – отмечают автовладельцы.

Ресурс оппозитных ДВС на практике существенно отличается. Да, большинство
моторов на раннем пробеге «убиваются» из-за неграмотного тюнинга, но даже без доработок
можно внезапно попасть на ремонт. Частая проблема оппозитников – неравномерная
смазка на зеркале/хоне цилиндров ввиду их горизонтального расположения. Но это
еще полбеды. В борьбе за облегчение, производители укорачивают и без того
маленькие юбки поршня, что провоцирует задиры с последующим стуком.

Царапины на стенке цилиндра
Царапины на стенке цилиндра

Для автомобилей «Субару» это стук 2 и 4 поршня. Но стоит отметить, что
«оппозитники» действительно ресурсные – есть ряд примеров, где стучащий мотор работал
далее 30-50 тысяч километров до капремонта. Это большой плюс для тех, кто ищет надежные
авто.

Вместе с короткими поршнями, производители стали использовать более
тонкие кольца. Из-за этого немного возрос расход масла – утверждают владельцы.

Еще одна «боль» владельцев оппозитных моторов – это шлифовка шейки
коленчатого вала. Особенность в том, что данную работу нельзя выполнить на
станке для обычных агрегатов ввиду узких размеров шеек. Отсюда возникают
трудности с поиском мастера и соответствующаясумма
ремонта.

Владельцам двигателей
EJ25 стоит внимательно следить за температурой двигателя – производитель сделал
маленькую рубашку охлаждения и увеличил диаметр гильз в блоке.

Даже при небольшом перегреве есть склонность к деформации блока и
головки. При пробеге выше 150 тысяч километров стоит контролировать не только
уровень масла, но и антифриза. Из-за тонких гильз и небольшой площади их
контакта с прокладкой, охлаждающая жидкость уходила в цилиндры.

Оппозитные турбированные моторы до 2000 года выпуска имели проблемы с
конфигурацией ЭБУ. Блок не реагировал корректно на октановое число бензина и
температуру окружающей среды. Большое давление наддува разрушало двигатель.

На тех же турбированных EJ25 через 100 тысяч километров требовалось
менять вкладыши (из-за больших нагрузок на узкие шейки и нехватки смазки в
пятне контакта). Благо, производитель предлагает комплекты новых вкладышей с
ремонтными размерами до +0,50.

Минусы оппозитных агрегатов

Увы, недостатков данного типа моторов ничуть не меньше чем достоинств, а их значимость возможно даже выше.

Основным негативным фактором эксплуатации оппозитных двигателей служит сложность проведения их ремонта. Большинство из них нереально отремонтировать без полного демонтажа из моторного отсека. К тому же ряд факторов способствует тому, что оппозитные агрегаты ломались значительно чаще, нежели классические ДВС. Примером этого может служить сложная схема газораспределительного механизма, имеющая увеличенное количество компонентов. Кроме того, горизонтальная плоскость движения поршней подвергается постоянному воздействию силы тяжести, из-за чего гильзы цилиндров эллипсоидно изнашиваются, что приводит к появлению повышенной масляной «прожорливости».

Вторым недостатком назовем продольную компоновку оппозитных двигателей. При изготовлении авто с передней или полной системой привода требуется, чтобы двигатель был дальше передней оси авто. Для достижения нужных пространственных интервалов оппозитные моторы приходится существенно сдвигать вперед, заметно удлиняя передний свес автомобиля. В ряде случаев увеличенный «нос» значительно усложняет процесс эксплуатации машины, причиняя её водителям значительные неудобства во время поездок.

Итоги

Подводя итоги статьи, зададим вопрос – а стоит ли «связываться» с оппозитными двигателями, приобретая транспортное средство для повседневной эксплуатации? Однозначного ответа на него у нас не будет. То, что моторы подобного типа имеют право на существование – однозначно и неоспоримо. Однако уместность их использования в общегражданских машинах мы бы подвергли большому сомнению. Да, они позволяют развивать автомобилям неплохую динамику, однако особенно экономичными их не назовешь, да и сложность возможных ремонтов, которые обязательно будут, не сомневайтесь, заставляет нас подходить к вопросу их внедрения скептически. Если же упомянутые в статье изъяны оппозитных движков вас не пугают, то можете смело его приобретать. Ходовые качества этих моторов вас не разочаруют.

Рядный шестицилиндровый

Объект привязанности инженеров, рядная шестерка является результатом прикрепления двух дополнительных цилиндров к рядному четырехцилиндровому двигателю. BMW любит их, Toyota частенько использовала такие двигатели тоже, сделав один из самых известных своих моторов – 2JZ. Так что такого особенного в этой шестерке?

Преимущества:

Рядная шестерка изначально сбалансирована;

Компоновка в сочетании с порядком воспламенения смеси в цилиндрах создает практически самый «гладкий» в работе мотор. В плане уменьшения вибраций круче могут быть только V12 и оппозитные 12-цилиндровые моторы, которые являются следующим шагом в эволюции, так как они представляют собой сдвоенные шестицилиндровые моторы, соединенные вместе;

Но по сравнению с «V»-образными компоновками производственные затраты на один блок со всеми цилиндрами в одной плоскости весомо снижаются;

Простой дизайн, легко работать с двигателем и чинить его. Также как с рядным четырехцилиндровым мотором.

Минусы:

Капот должен соответствовать длине силового агрегата, автомобиль должен быть средних размеров;

Не идеальное решение для переднеприводных автомобилей;

Высокий центр тяжести, особенно в сравнении с оппозитными моторами;

Конструкция не настолько жесткая, как «V»-образные двигатели, так как мотор – длинный и достаточно узкий.

Вот краткое видеообъяснение принципа работы шестицилиндрового мотора:

Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом

Главная | Статьи о Субару | Оппозитный двигатель Субару

Устройство оппозитно-горизонтального двигателя S ubaru

Поршни находятся под углом 180° и движутся горизонтально друг к другу. При этом два соседних поршня всегда находятся в одинаковом положении, например в верхней мертвой точке.

Недавно двигатель Субару назвали «боксером». Движение поршней очень напоминает поединок боксеров на ринге. Особой конструкцией двигателя является то, что каждый поршень (вместе с шатуном) отдельно установлен на шатунный шейке коленчатого вала. Двигатель всегда имеет четное числом цилиндров. То есть два, четыре, шесть и так дальше. Самые популярные агрегаты это двигатели с четырьмя и шестью цилиндрами.

Многие думают, что это V-образный мотор с углом развала 180 градусов. Да, внешне есть сходство: на одной шатунной головке расположены соседние поршни с шатунами. И если один поршень — в верхней мертвой точке, то соответственно другой — в нижней.

Начало оппозитных двигателей

В прошлом веке (1938 год) разработали первые оппозитные двигатели. Вначале, они устанавливались только на авто Volkswagen Käfer или Фольксваген Жук. Именно эксперты Volkswagen изобрели горизонтальный мотор. Некоторые из машин Volkswagen Group и в наше время имеют такие моторы. В 1940 году механики SUBARU начали работать над новым двигателем. Даже теперь компания Субару устанавливает в свои машины оппозитные двигатели.

Плюсы двигателя Subaru

Вот некоторые особенности оппозитного двигателя:

Низкий центр тяжести. Особенность положительно влияет на ходовые характеристики.

Расположение цилиндров. Благодаря удачному размещению, двигатель работает гораздо тише. Цилиндры движутся друг к другу в горизонтальной плоскости, и вибрации почти нет. Она легко гасится.

Большой ресурс. Мотор может работать на протяжении езды в 1 миллион километров. Безусловно, это допустимо, если двигатель правильно используют и своевременно меняют расходники.

Минусы двигателя Subaru

Оппозитные моторы очень выносливые в использовании. Но все же, есть минусы. А именно:

— Ремонтировать такой мотор очень трудно.

— Цена мотора высокая. В большинстве цена зависит от сложного строения;

— Технически обслужить такой мотор нелегко.

Хотя мы обсудили плюсы и минусы оппозитного мотора, он является очень мощным. Динамические характеристики очень похожи на характеристики бензинового двигателя. Сходство заключается в прочности и расходе топлива.

Надежные двигатели Subaru

Есть 3 двигателя небольшого объема: EJ15, EJ16, EJ18.

Хотя они не «миллионщики», все же они долговечные. Подходят для машин С-класс. Мотор не большой, всего 1.5 литров. Нет никакой сложности в строении. Но владеет всеми необходимыми деталями. Есть 2 головки блока.

Одни из наилучших двигателей — двухлитровые SOHC: EJ20E, EJ20J, EJ201, EJ202.

Хотя такие моторы тяжело обслуживать, это компенсируется прочностью, которая есть в нормированном балансе моторесурса. Обладатели таких двигателей могут похвастаться их безопасностью. Она ничем не хуже рядных четырех цилиндровых моторов от Toyota с таким же объемом. Данный аппарат работает на 92-м бензине. Расход топлива небольшой. После пробега двести-двести пятьдесят тысяч километров, нужно заменить кольца.

К моторам среднего уровня относят атмосферники DOHC (двух литровые): EJ20D; EJ204. Эти агрегаты считаются надежными. Моторесурс у них довольно высокий.

Специфика технического обслуживания двигателя:

— Тяжело заменить свечи;

— Замена ремня газораспределительного механизма проходит без ошибок;

— Механические работы — после снятия мотора;

Самолет

Авиационные двигатели

В однодвигательных самолетах оппозитный двигатель с воздушным охлаждением является наиболее часто используемым приводом, в том числе из-за хорошего охлаждения двух рядов цилиндров, расположенных в воздушном потоке, и небольшой общей высоты. Производителями являются, например, Lycoming , Rotax и Limbach .

Porsche также производил оппозитные двигатели для небольших самолетов . Еще в 1943 году конструкторское бюро Porsche оборудовало моторный планер двигателем VW мощностью 33 л.с., который был установлен в фюзеляже за кабиной пилота и помогал небольшому самолету развивать максимальную скорость 140 км / ч. В 1959 году Porsche продемонстрировал авиадвигатели на базе Porsche 356 на Немецкой промышленной ярмарке в Ганновере . Эти четырехцилиндровые оппозитные двигатели под номером 678 имели рабочий объем 1582 см³ и развивали от 50 до 75 л.с. в зависимости от версии. В отличие от двигателя спортивного автомобиля, они имели двойное зажигание с двумя свечами зажигания на цилиндр и . Двигатели охлаждались воздухом либо встречным ветром, либо вентилятором, в зависимости от конструкции. С сентября 1983 по 1990 год предлагался шестицилиндровый оппозитный авиадвигатель Porsche 911 PFM 3200 .

Стартер Riedel

Стартер для реактивных двигателей

Во время Второй мировой войны оппозитные двигатели использовались в качестве стартовых двигателей для первых немецких реактивных двигателей , чтобы довести двигатель до начальной скорости. Разработанный Норбертом Риделем двухцилиндровый двухтактный мотор боксер «Ридель-стартер» имел объем 270 см³ и мощность 8 кВт (10,5 л.с.) при 7150 мин -1 . Он был разработан с очень коротким ходом ( диаметр цилиндра / ход : 70 мм / 35 мм = 2: 1), чтобы он мог поместиться в ступицу турбинного компрессора, и запускался электрически или с помощью пускового стартера. Двигатель был произведен на заводе Victoria в Нюрнберге и служил стартером для реактивных двигателей Junkers Jumo 004 и BMW 003 .

Разрушим миф о ресурсе оппозитного мотора

Срок службы силового агрегата зависит от:

  • конструктивных особенностей;
  • своевременного прохождения технического обслуживания;
  • качества смазочных материалов и топлива;
  • соблюдения правил эксплуатации.

1) Конструктивная особенность – горизонтальное расположение цилиндров. Моторы с таким расположением наиболее склонны к расходу масла.

Не забудем сказать, что двигатели являются высокообротистыми и хорошо крутятся. К недостаткам конструкции можно отнести недостаточное охлаждение четвертого цилиндра, что со временем приводит к характерному стуку на холодную, который пропадает по мере нагревания. Новое поколение двигателей с цепным приводом газораспределительного механизма – 20B, склонны к повышенному расходу масла.

2) Замена масла в моторе рекомендована производителем раз в год или при достижении пробега 15000 км., что наступит ранее. Однако, никто не упоминает про моточасы, которые нигде не фиксируются и не учитываются при регламенте обслуживания. Если учесть факт многочасовых пробок, то за год можно проехать 15 тыс.км, а двигатель при этом наработает 500 моточасов, что при средней скорости в городе 50 км/час будет составлять 50 тыс.км. пробега. В сложившейся ситуации масло стареет и теряет свои эксплуатационные свойства.

3) Если принять во внимание, что масло вы используете исключительно оригинальное или наилучшего качества, то несвоевременная замена влечет сокращение ресурса двигателя Субару. Этому же способствует и некачественное топливо, содержащее большое количество смол и серы

Оксид серы, который образуется при сгорании топлива, вступает с реакцию с водой (конденсат). Результатом такой реакции является образование серной кислоты, которая вызывает коррозию. Окись железа при этом, попадая в масло выступает в качестве абразивного материала и оставляет на стенках цилиндров задиры. Этому же способствует загрязненный фильтр воздуха.

Бензин низкого качества сгорает не полностью. Не сгоревшие фракции попадают в масло, что вызывает его старение, в том числе и к парафинизации масла.

4) ​Стоит уделить внимание прочтению инструкции по эксплуатации Субару. Можно подчерпнуть следующие знания: допустимая скорость авто (ведь она же едет); проверка уровня масла перед каждой заправкой топливом (такое предупреждение о многом говорит)

Вышеизложенные факты говорят о том, что ресурс двигателя субару ограничен 80-120 тыс.км. для турбированных моделей и 140-200 тыс.км. — для обычных моторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
