Всё про распредвал (распределительный вал)

Производство распредвалов

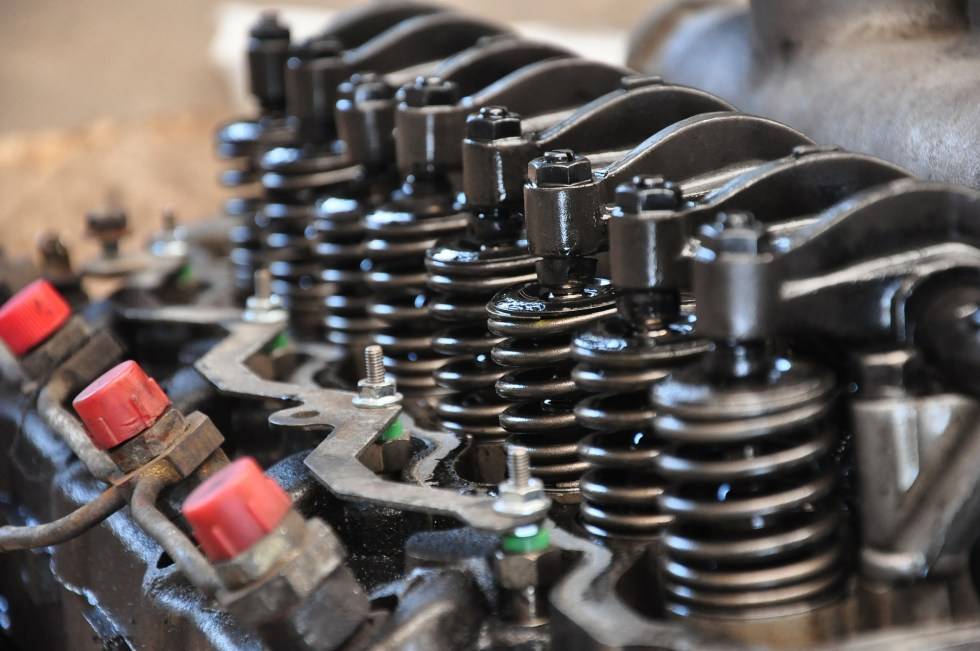

Клапанный механизм с распределительным валом ДВС

Производство распредвалов для двигателей внутреннего сгорания является достаточно трудоемким и дорогостоящим процессом. Большинство современных распределительных валов производится методом чугунной отливки. Сам процесс заключается в расплавлении чугуна до жидкого состояния и заливке его в  подготовленную форму. Затем заготовку подвергают механической обработке и точечно закаливают. В пример можно привести поверхности кулачков, которые закаливаются на глубину от 0,2 до 1,5 мм.

Читайте: Лампочки Ауди А6 С4

Совсем недавно при массовом производстве начали использоваться так называемые «встроенные» распредвалы из разных материалов. Преимуществами встроенных распределительных валов являются более низкая стоимость, меньший вес, более прочные материалы для кулачков (закаленная шарикоподшипниковая сталь, спеченная сталь) и большая гибкость в производстве. При этом проще реализовать новую геометрию кулачка, такую ​​как отрицательный радиус. Эти принципы удешевления производства хорошо зарекомендовали себя в Европе для автомобилей эконом класса.

Так же стоит заметить, что некоторые производители, особенно производители эксклюзивных гоночных автомобилей, пользуются ковкой из стали, заготовки которых изготавливаются вручную. Затем  высокоточным оборудованием проводят механическую обработку и полную закалку распредвала.

Типичные неполадки распредвала

Конструкция распределительных валов достаточно проста. Они выходят из строя крайней редко. За счет высокотехнологичной обработки металл имеет огромный ресурс. Можно говорить о том, что вал служит ровно столько, сколько служит весь двигатель. Несколько нарушают это правило «сборные» распредвалы, которые относительно недавно появились в большегрузных Mercedes-Benz. Что до цельнометаллических деталей, то они вызывают следующие «болезни» двигателя:

  1. Из-под ГБЦ слышится стук. Причина кроется в износе кулачков вала, причем стук пропадает после прогрева двигателя. При значительной выработке этот стук не пропадает вовсе;
  2. Падает мощность. Как вы поняли из вышенаписанного, при неправильной работе распределительного вала двигатель за счет неполного сгорания топлива ощутимо теряет в мощности;
  3. Увеличивается расхода топлива. Кроме расхода, вы также отметите появление черного дыма из выхлопной системы;

Оценить масштаб катастрофы можно при визуальном осмотре:

  • Стерлись кулачки. Изначально каплевидные, кулачки могут стереться до окружности;
  • Появилась ржавчина на валу. Грешить стоит на неправильную эксплуатацию и некачественное масло. Если вы увидите мелкие борозды на рабочей части вала, то можете быть уверены – из-за перегретого и вспенивающегося масла (проблема в присадках) происходит кавитационная эрозия металла;
  • Деформация вала. Причина почти всегда кроется в детонирующей топливной смеси. Деталь может быть отлажена мастером, однако если металл изначально некачественный, подобная мера может понадобиться снова;
  • На кулачках видны следы побежалости. Это верный спутник масляного голодания. Почаще следите за уровнем масла.

Практически всегда неисправный распредвал меняют на новый. Работой сварочным аппаратом его не получится «реанимировать – тот же чугун после нагрева становится очень хрупким, а значит, деталь потребует замены в ближайшей перспективе. Наплавленные кулачки стираются очень быстро. За восстановление подшипников мастера не берутся вовсе.

Техническое обслуживание распредвала

В первую очередь, при проведении профилактических работ на распределительном валу необходимо обращать внимание на состояние ремней или его приводной цепи. Дело не столько в том, что весь газораспределительный механизм, обеспечиваемый распределительным валом, будет нарушен, сколько в том, что возможно механическое повреждение как клапанов, так и поршня

Иногда причиной отказа или неисправности двигателя является датчик положения. Одним из проявлений этого может быть плохая динамика автомобиля и значительный расход топлива, а также включение индикатора состояния двигателя на комбинации приборов. Обнаружение неисправности и определение ее источника, датчик это или нет, выполняется с помощью мультиметра. Часто вероятная причина не в самом датчике, а в проводке. Если обнаружение неисправности показывает, что датчик неисправен, то его необходимо заменить.

Причины выхода датчика из строя могут быть:

  • выход из строя зубчатого диска датчика пульса;
  • его смещение из-за нарушения крепления;
  • короткое замыкание во внутренней цепи датчика;
  • эффект повышения температуры из-за перегрева двигателя.

Правильное обнаружение неисправности предотвратит выход из строя нового датчика, установленного вместо старого.

Распределительный вал является основным компонентом для обеспечения правильной синхронизации при работающем двигателе и часто является основным компонентом для эффективной работы. Своевременное его обслуживание и контроль технического состояния позволит правильно и без дополнительных затрат эксплуатировать автомобиль.

Количество распредвалов в двигателе

Эта величина, как правило, зависит от конфигурации двигателя. Двигатели с рядной конфигурацией и одной парой клапанов на цилиндр имеют один распредвал. Если на цилиндр предусмотрено 4-е клапана, то два распредвала.

Оппозитные и V-образные двигатели имеют один распредвал в развале, либо два, по одному распредвалу в каждой головке блока. Существуют также исключения, связанные с конструктивными особенностями модели двигателя. (например, рядное расположение четырех цилиндров – один распредвал при 4-х клапанах на цилиндр, как у Мицубиси Лансер 4G18).

Современный рынок предлагает потребителю разные двигатели с разными системами изменения фаз газораспределения. Наиболее характерные из них:

VTEC – технологическая разработка компании Honda. Регулировка фаз происходит посредством использования для регулируемого клапана 2 кулачков.

VVT-i — от фирмы Toyota. Регулировка фаз производится поворотом распредвала относительно его приводной звёздочки.

Valvetronic — технологическая разработка компани BMW. Регулировка высоты подъёма клапанов происходит за счёт изменения положения оси вращения коромысел.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Современные двигатели редко имеют один распредвал, чаще всего их два, что обеспечивает более тихую работу двигателя, повышается КПД и увеличивается мощность за счёт большего количества клапанов (ускоряется цикл впуск-выпуск). Один распредвал отвечает за работу впускных, а другой выпускных клапанов. Для более мощных автомобилей с V-образными моторами используется четыре распределительных вала из-за конструктивных особенностей силовой установки. Газораспределительный механизм с одним распределительным валом получил название Single OverHead Camshaft (SOCH), система с двумя валами называется Double OverHead Camshaft (DOCH). При правильной эксплуатации распределительные валы редко выходят из строя, основная их неисправность это естественный износ трущихся деталей или деформация узла из-за трещин. Износ значительно ускоряется в следующих случаях:

  • низкое давление масла (недостаточный уровень);
  • попадание в масло антифриза или топлива;
  • прогар клапанов или неисправности гидрокомпенсаторов;
  • нарушение фаз газораспределения.

Успехов вам в изучении устройства двигателя своего автомобиля.

Распечатать

Главная →

Устройство →

Двигатель →

Устройство детали

Следует детальнее разобраться в устройстве распределительного вала двигателя. Выделяют 3 основных элемента, которые формируют основу распредвала и обеспечивают его функциональные возможности.

  1. Кулачки. Основой детали выступает стержень, выполненный из металла. Но куда более важную роль играют нанизанные на стержень элементы, называемые кулачками. Если сделать поперечный разрез такого кулака, получится форма капли. Сколько в автомобиле клапанов, столько и кулачков предусматривается на валу. Каждый кулак отвечает за один клапан. При вращении сложная форма кулачка позволяет ему с помощью дополнительных механизмов (коромысло и толкатели) давить на клапан, тем самым открывать его. Это позволяет выполнить выпуск уже отработанных газов ли впустить свежую формую смеси топлива и воздуха. Открытие каждого клапана чётко синхронизируется с текущим положением цилиндровых поршней. На современных авто это реализуют с помощью цепных или ременных передач, которые соединяют коленчатый и распределительный валы.
  2. Шейки. Кроме самих кулачков, в конструкции рассматриваемого вала также присутствуют опорные шейки. На них надеваются подшипники. Это своего рода посредники между распредвалом и местом его установки на двигатель. На современных ДВС выбирают наиболее близкое к клапанам расположение, то есть в ГБЦ.
  3. Масляные каналы. Каждый распредвал обязательно имеет собственную смазочную систему. И переоценить её значимость крайне сложно, поскольку смазка препятствует износу трущихся элементов. Подвод масла осуществляется через специальное сквозное отверстие, имеющее выход на необходимых участках. Это выходы на кулачках и опорных подшипниках.

Понимая конструктивную особенность автомобильного распределительного вала, функции основных элементов само расположение механизма, удаётся намного лучше понять задачи и суть такого компонента двигателя.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

  • с нижним расположением;
  • с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

  • Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
  • ГРМ, конструкция которых включает пару распределительных валов;
  • Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

  1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
  2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
  3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

  • постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
  • не разгоняться резко;
  • плавно трогаться с места;
  • длительно не буксовать на машине;
  • не экономить на качественных запчастях;
  • проводить диагностические мероприятия;
  • при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Влияние распредвала на работу двигателя

Стоит отметить, что все особенности конструкции распредвала кардинальным образом влияют на работу двигателя. Так, из-за них его характеристики могут быть, как улучшены, так и ухудшены. Известно, что при увеличении подъема клапана и его продолжительности, двигатель становится мощнее. Например, при небольшом увеличении обычных показателей распространенной модели двигателя кривая мощность влияет на количество проделанных оборотов, которых становится в разы больше. Так, когда главные характеристики распредвала становятся намного выше, то тогда агрегат не сможет работать на низких оборотах. Известно, что распредвалы гоночных автомобилей отличаются от других машин низко-оборотным пределом, холостой ход которого составляет от 2 000 оборотов в минуту. В принципе, распредвал можно сделать стандартным при помощи изменения моментов, происходящих при открывании и закрывании клапанов.

Главные характеристики распредвала

Известно, что среди главных характеристик распредвала конструкторы форсированных двигателей часто используют понятие продолжительности открывания. Дело в том, что именно этот фактор непосредственно влияет на производимую мощность двигателя. Так, чем клапаны дольше открыты, тем мощнее агрегат. Таким образом, получается максимальная скорость двигателя. Например, когда продолжительность открытия составляет больше стандартного показателя, то двигатель сможет выработать дополнительную максимальную мощность, которая будет получаться от работы агрегата на низких оборотах. Известно, что для гоночных автомобилей максимальная скорость двигателя является приоритетной целью. Что касается классических машин, то при их разработке силы инженеров направлены на крутящий момент при низких оборотах и приемистость.

Стоит отметить, что сегодня существует понятие надежного и практичного подъема клапана. В этом случае величина подъема должна быть более 12,7 миллиметров, что обеспечит высокую скорость открывания и закрывания клапанов. Продолжительность такта насчитывает от 2 850 оборотов в минуту. Однако такие показатели создают нагрузку на механизмы клапана, что в итоге приводит к недолгой службе клапанных пружин, стержней клапанов и кулачков распредвала. Известно, что вал с высокими показателями скорости подъема клапанов работают без сбоя первое время, например, до 20 тысяч километров. Все же сегодня автопроизводители разрабатывают такие двигательные системы, где распредвал имеет одинаковые показатели продолжительности открывания клапанов и их подъема, что заметно увеличивает их срок службы.

Кроме того, на мощность двигателя влияет такой фактор, как открывание и закрывание клапанов по отношению к положению распредвала. Так, фазы распределения распредвала можно найти в таблице, которая к нему прилагается. Согласно этим данным, можно узнать об угловых положениях распредвала в момент открытия и закрытия клапанов. Все данные обычно берутся в момент поворота коленчатого вала до и после верхней и нижней мертвых точек, указываются в градусах.

Что касается продолжительности открывания клапанов, то она рассчитывает, согласно фазам распределения газа, которые указаны в таблице. Обычно в этом случае нужно суммировать момент открывания, момент закрывания и прибавить 1 800. Все моменты указываются в градусах.

Этот угол представляет собой угловое смещение, которое происходит между впускным и выпускным кулачками. Стоит отметить, что в этом случае данные будут указываться в градусах поворота распределительного вала, а не в градусах поворота коленчатого вала, которые указывались ранее. Так, перекрытие клапанов зависит, главным образом, от угла. Например, в момент уменьшения угла между центрами клапанов впускной и выпускной клапаны будут перекрываться больше. Кроме того, в момент увеличения продолжительности открывания клапанов, их перекрытие тоже повышается.

  • Особенности регулировки карбюратора
  • Главные особенности системы выхлопных газов
  • Поршни для двигателя: устройство, назначение, виды
  • Принцип работы роторного двигателя внутреннего сгорания

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

  • естественным износом элемента;
  • низким давлением масла в смазочной системе;
  • использованием низкокачественных масел;
  • дефицитом масла в системе;
  • нарушением температурного режима работы двигателя;
  • механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

  • механическая поломка компонентов;
  • износ подшипников;
  • износ кулачков;
  • деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Основные элементы коленчатого вала[ | ]

  • Коренная шейка — опора вала, лежащая в коренном подшипнике, размещённом в картере двигателя.
  • Шатунная шейка — опора, при помощи которой вал связывается с шатунами (для смазки шатунных подшипников имеются масляные каналы).
  • Щёки — связывают коренные и шатунные шейки.
  • Передняя выходная часть вала (носок) — часть вала на которой крепится зубчатое колесо или шкив отбора мощности для привода газораспределительного механизма (ГРМ) и различных вспомогательных узлов, систем и агрегатов.
  • Задняя выходная часть вала (хвостовик) — часть вала соединяющаяся с маховиком или массивной шестернёй отбора основной части мощности.
  • Противовесы — обеспечивают разгрузку коренных подшипников от центробежных сил инерции первого порядка неуравновешенных масс кривошипа и нижней части шатуна.

Выемка коленчатого вала из блока дизельного двигателя трактора

Капелька теории

Главное отличие рокеров для нивы «маде ин USSR» от «маде ин Россия» — это материал. По советской металлоклассификации и гостам, чугун делился на две большие категории. Чугун высшего качества, КЧ – ковкий чугун. И весь остальной, БЧ – белый чугун. Данные материалы отличались не только удельным весом, но и кристаллической структурой. Из КЧ делались станины для станков, блоки двигателей, корпуса редукторов. Из БЧ – гири, противовесы, крышки люков…..и другие важные детали ))) Как можно догадаться, старые рокера сделаны из КЧ, новые из БЧ ))) Ну поскольку в данном случае поделать ничего нельзя, перейдем к конкретике на данный момент.

Крейцкопф

Крейцкопф предназначен для вынесения из зоны высоких температур головного соединения. Благодаря крейцкопфу поршень воспринимает только осевые усилия, чем повышается его надежность. В то же время, можно решить вопрос и повышения надежности работы головного соединения, поскольку в таком случае его размеры не лимитируются размерами поршня. Поскольку крейцкопф воспринимает осевое усилие от давления газов в цилиндре и нормальную составляющую от разложения этого усилия по шатуну, то основными требованиями к конструкции крейцкопфа являются достаточная механическая прочность, жесткость поперечины (отсутствие прогиба), хорошие условия работы в парах трения.

В общем случае крейцкопф состоит из поперечины 5, башмаков с ползунами 6, головного подшипника 3 с вкладышами 4. Поперечина — стальная поковка с последующей механической обработкой. Цапфы поперечины, работающие в головном подшипнике, шлифуются. Ползуны могут быть стальными литыми или сварными с заливкой белым металлом (баббитомМатериалы, применяемые в судоремонте). Поверхности ползунов шаборятся на плите и по месту — по направляющим крейцкопфа. Ползуны с направляющими представляют собой пару трения — крейцкопфный подшипник.

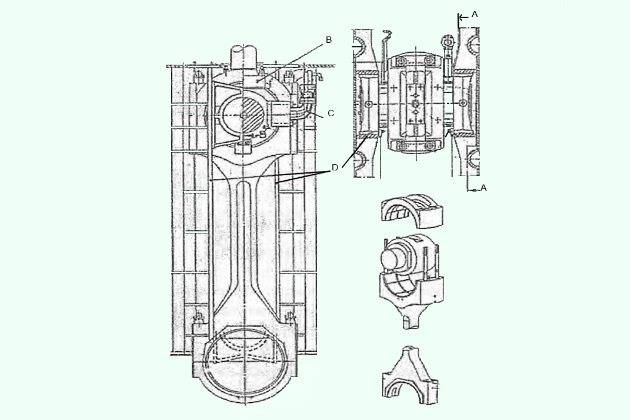

Рис. 5 Крецкопф и шатун с головным соединением двигателя S70MC

Название “крейцкопфный подшипник», принятое в отечественной терминологии, вполне обосновано, четко определяет этот элемент двигателя. Очень часто в описаниях двигателей зарубежных фирм этим термином (“crosshead bearing») называют головной подшипник («head bearing») крейцкопфного двигателя, что неправомерно, создает путаницу.

Конструкция поперечины зависит от типа верхней головки шатуна и типа крейцкопфа. При “вильчатом” типе верхней головки в каждом цилиндре имеется 2 цапфы и 2 головных подшипника — кормовой и носовой, а в центре поперечины предусмотрено отверстие для прохода хвостовика штока поршня.

Хвостовик крепится к поперечине снизу гайкой (см. рис. 3 А). В современных двигателях для повышения надежности головных подшипников используется безвильчатый шатун, вся нижняя поверхность поперечины является опорной (рис. 5). При этом значительно увеличена площадь головного подшипника, снижено удельное давление в подшипнике. В такой конструкции шток поршня крепится к поперечине сверху с помощью подпятника “В”.

При 2-стороннем типе крейцкопфа к поперечине монтируются башмаки с 4-мя скользящими поверхностями. В двигателях Sulzer и в современных дизелях MAN-B&W эти ползуны могут свободно поворачиваться на специально предназначенных для этого цапфах поперечины (рис. 5). В двигателях B&W старых моделей ползуны жестко крепились к поперечине с торцов. При одностороннем крейцкопфе ползун может быть один. При этом основная опорная поверхность А ползуна предназначена для восприятия нормальных усилий переднего хода, а нормальное усилие в кривошипно-шатунном механизме при работе на задний ход воспринимается накладками заднего хода В, которые скользят по направляющей крейцкопфа с обратной стороны. Односторонний крейцкопф такой конструкции применялся в малооборотных двигателях Гётаверкен.

При масляном охлаждении поршней к поперечине крейцкопфа крепится колено “С” с трубой телескопа для подвода масла, а также сливная труба охлаждающего масла (рис. 5). В двигателях Sulzer для подвода масла используется шарнирное соединение. В теле поперечины предусматриваются сверления для подвода смазки к головному, крейцкопфному подшипникам и на охлаждение поршня.

В главных и вспомогательных 2-тактных крейцкопфных среднеоборотных двигателях с прямоточно-клапанной продувкой типа Bolnes и Smith Bolnes, установленных на мощных буксирах-спасателях голландской постройки, крейцкопф изготавливался в виде поршня с поршневым пальцем и исполнял роль продувочного насоса или агрегата 2-ой ступени наддува в схеме последовательного комбинированного наддува.
