Гибридный двигатель: что это такое?

Недостатки гибридов

  1. Высокая стоимость автомобиля.
  2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
  3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

Схемы взаимодействия мотора и ДВС

Конструктивная схема гибридного двигателя выбирается исходя из проектных характеристик автомобиля: требуемой мощности, скорости разгона, расхода топлива и т.д. Различают последовательную, параллельную и комбинированную схемы.

Последовательная схема

Гибридная система автомобиля с последовательной компоновкой была придумана Порше в 1899 году. Схема включает в себя ДВС с генератором, тяговый электродвигатель и аккумуляторные батареи. По этой схеме двигатель внутреннего сгорания запускает генератор, который преобразует механическую энергию в электрическую, питая электрический мотор. В свою очередь электродвигатель воздействует на ведущие колёса, приводя машину в движение.

Большая ёмкость аккумуляторов позволяет автомобилю в некоторых режимах работать только на электрической энергии, при выключенном ДВС. Батареи заряжаются от генератора, когда потребляемая мощность электромотора невысока, например, во время размеренного движения. Однако, в режиме ускорения мощности генератора может не хватать, и тогда недостаток энергии компенсирует аккумулятор.

Электрический мотор вращается в любом направлении, что позволяет упростить конструкцию автомобиля, убрав сцепление и коробку передач. А при установке электродвигателей с редуктором в ведущие колёса, можно обойтись и без дифференциала. Подобная схема встречается на карьерных самосвалах БелАЗ и городских автобусах ЗИЛ. В легковых автомобилях встречается редко.

Параллельная схема

Гибридные двигатели с параллельной системой могут приводить автомобиль в движении от ДВС, тягового электромотора или их совместной работы. Часто электрический двигатель устанавливают вместо маховика, используя электромотор в качестве генератора и стартера для трогания и остановки автомобиля. Аккумуляторные батареи подзаряжаются во время рекуперативного торможения.

Параллельная схема подходит для автомобилей небольшой мощности. За счёт использования малоёмких батарей снижается вес и начальная стоимость машины. Подобная конструкция встречается в моделях Honda Insight, BMW 7 ActiveHybrid.

Последовательно-параллельная схема

По сути данная схема представляет собой доработку параллельной. Особенность гибридных двигателей с последовательно-параллельной системой — наличие делителя мощности в трансмиссии. Энергия ДВС разделяется на 2 потока в соответствии с режимом движения автомобиля. Часть мощности переходит к ведущим колёсам, другая — к накопителю электрической энергии.

Для реализации подобной компоновки необходим менее мощный ДВС, но с высокой эффективностью. Например, двигатель, работающий по циклу Аткинсона с коротким тактом сжатия. По такой схеме построены Toyota Prius и Lexus RX.

https://www.youtube.com/watch?v=k1nG8PkP28E&feature=youtu.be

Почему не электрический двигатель?

Honda Civic Hybrid (I). Самый простой, доступный и эффективный при длительных поездках гибрид

Очевидно, что при текущей стоимости бензина электромобиль должен быть выгоднее. Но электрокар без подзарядки столько не ездит.

Электрозаправочных станций нет. И на трассах, и в Ульяновске: их всего 3, каждая лежит вне основного маршрута следования потока.

Дешёвые японские автомобили с пробегом из Владивостока немногим лучше, поскольку имеют свои особенности: низкую остаточную ёмкость аккумулятора, низкий клиренс, малую ёмкость салона и багажника.

Фактически, популярные старые электрические «японцы» подходят только для движения по городу: в среднем они способны проехать до 100-140 км летом. То есть есть шанс домой не приехать.

Тем не менее, «японки» в Поволжье дешевы, за ними не нужно ехать ни в Москву, ни во Владивосток. Ремонт и обслуживание проводится на месте в полном объеме, есть официальный сервис. Кроме того, на месте в наличии можно найти любые запчасти: оригинальные и с разбора.

Новые модели с большим запасом хода будут вдвое дороже, да и покупка «Теслы» за МКАДом тот ещё квест. Тем не менее, и они не дают возможность доехать до Самары или Казани, так как предлагают не больше 400 км хода. Это только в одну сторону — а нужно еще вернуться.

Описание режимов работы гибридной силовой установки


Заряжаемый Prius Prime В указанном разделе рассмотрим, как работает гибридная установка Тойота Приус в различных режимах. Среди них:

начало перемещения с запуском ДВС;

старт на электротяге и движение на высокой скорости;

запуск 2ZR-FXE на ходу;

задний ход.

Начало движения с запуском ДВС


Приус 10

Данный режим используется при недостаточном заряде АКБ для старта с места Тойота Приус. В этом случае гибрид работает следующим образом:

  • За счет действия мотор генератора №1 осуществляется вращение планетарного механизма, который запускает двигатель внутреннего сгорания;
  • Силовой агрегат внутреннего сгорания начинает разгонять мотор-генератор №1, что сопровождается переходом последнего в генераторный режим. Далее происходит выработка требуемого количества электрической энергии для заряда АКБ и обеспечения работы второго мотор генератора;
  • 2ZR-FXEможет работать исключительно для обеспечения работы первого мотор генератора и поддержания требуемого напряжения в электрической сети Тойота Приус.

Старт на электротяге и езда на высокой скорости

Электротяга гибридной установки Toyota Prius работает при старте машины с места в следующей последовательности:

  • Езда начинается при заглушенном бензиновом агрегате;
  • Электродвигатель №2 приводит в движение колеса и электромотор №1 через шестеренчатую передачу планетарного механизма. Указанный процесс обеспечивается запасенной энергией аккумуляторной батареи. При этом происходит преобразование напряжения из постоянного в переменное.

Для обеспечения движения Приус на высокой скорости, когда достигаются допустимые обороты электродвигателя №1, используется следующий принцип:

  • Мотор-генератор №2 посредством шестерен переключается на вращение первого с кратностью 2.6;
  • Это обеспечивает уменьшение скорости вращения электромотора №1 в 2.6 раз, по отношению ко второму. Максимально допустимое число оборотов для первого электродвигателя составляет шесть тысяч, набираемых при скорости в 64 км/ч.

Запуск ДВС на ходу

Принцип работы гибрида Тойота Приус с запуском 2ZR-FXE в процессе движения выглядит следующим образом:

  • Бензиновый силовой агрегат включается в момент остановки мотор генератора №1, который тормозится за счет изменения направления электромагнитного потока в противоположную сторону относительно вращения ротора. При этом запуск мотра происходит благодаря снятию вращающегося момента с колес автомобиля;
  • После набора оборотов двигателем внутреннего сгорания, происходит совпадение направлений вращения всех агрегатов гибридной установки. При равенстве числа оборотов будет наблюдаться равномерное распределение сил на вращение колес;
  • При увеличении оборотов ДВС, в сравнении с электромотором №2, будет наблюдаться рост вырабатываемой электроэнергии мотор генератором №1. Она распределяется на зарядку АКБ и поддержание дальнейшего движения, за счет передачи энергии на электродвигатель №2.

Из указанного режима функционирования гибрида можно четко проследить, что мотор напрямую не соединен с колесным приводом. Он передает энергию на вращение колес только при равенстве числа оборотов колес и оси двигателя. Базовая задача бензинового агрегата — функционирования электрогенератора. Это позволяет поддерживать требуемую емкость аккумуляторной батареи.

Задний ход


Prius Prime За езду автомобиля Тойота Приус задним ходом отвечает мотор-генератор №1. В момент заглушенной установки внутреннего сгорания, первый электромотор переходит в двигательный режим. Это сопровождается противоположным вращением относительно мотор-генератора №2. При этом планетарная ось фиксируется на месте, а вращающий момент с первого электродвигателя передается ко второму, посредством шестеренчатой передачи планетарного механизма. Происходит вращение электромотора №2 в обратную сторону, что сопровождается движением автомобиля задним ходом.

При запущенном бензиновом агрегате, для передвижения задним ходом необходимо увеличить число оборотов электродвигателя №1 относительно двигателя внутреннего сгорания.

Лучшие гибридные кроссоверы 2020 года

Все большую популярность в мире набирают кроссоверы, обладающие преимуществами традиционных и электрических автомобилей. На таких машинах комфортно передвигаться на любые расстояния, расходуя при этом незначительное количество топлива. Все больше производителей гибридов стараются создать доступные модели по невысокой стоимости.

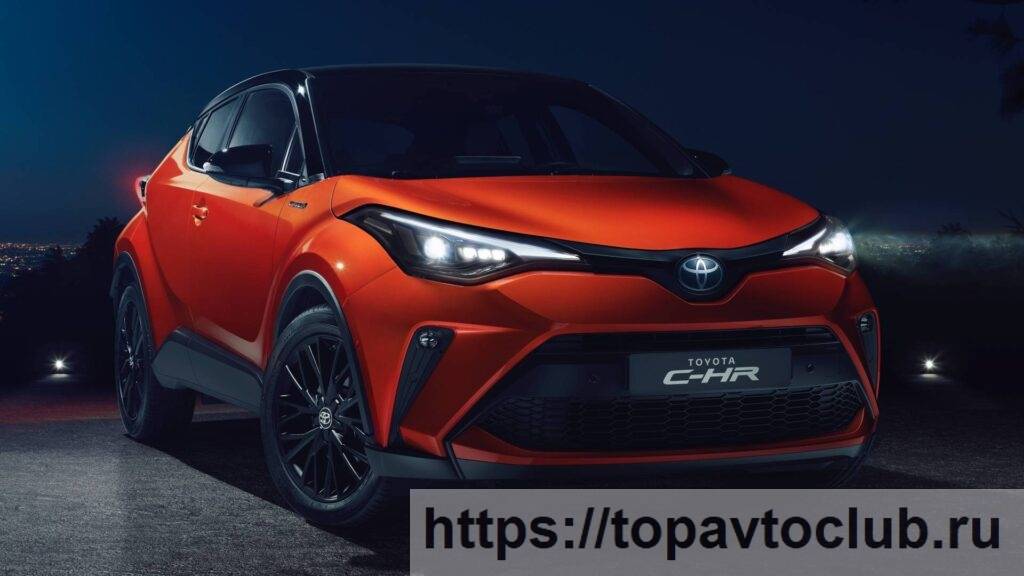

Toyota C-HR

Благодаря своему стильному внешнему виду, кроссовер популярен среди молодежи. Огромное количество декоративных элементов помогают авто выделиться в потоке. Салон машины отделан тканью и кожей.

Тойота оснащена отличной мультимедийной системой. В движение автомобиль приводится гибридной установкой мощностью в 122 л.с. Все усилия передаются на переднюю ось посредством вариатора.

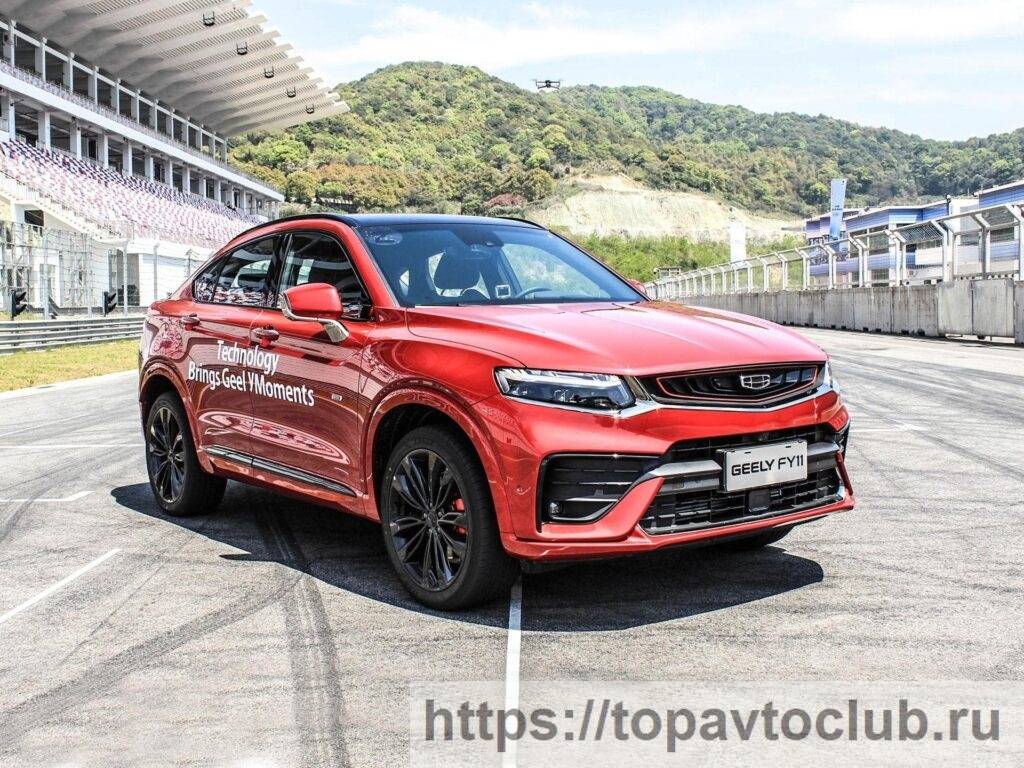

Geely FY11

Китайский кроссовер создан совместно со шведским брендом Вольво. Внешне машина походит на некоторые модели БМВ, так как над Geely FY11 работал дизайнер, создавший Х6. Стильный кроссовер придется по вкусу как молодому поколению, так и опытным автовладельцам.

Салон автомобиля выполнен из материалов высокого качества: ткани, кожи и пластика. Современная мультимедийная система с большим количеством опций приятно удивит своего владельца.

Приводится в движение гибрид бензиновой установкой 1,5 литра. Совместно с электродвигателем авто выдает 180 л.с. Машина оснащена семиступенчатой роботизированной коробкой передач.

Kia Niro

Из-за оригинального внешнего вида кроссовера не сразу угадывается бренд. Современный просторный салон оснащен качественной мультимедийной системой, комфортными сидениями. Вместительный багажник понравится автолюбителям, которые предпочитают дальние путешествия.

Основа гибрида – 1,6-литровый бензиновый двигатель. Вместе с электрическим мотором он выдает мощность в 146 л.с. В Kia Niro установлена шестиступенчатая роботизированная коробка передач, передающая усилия на передние колеса авто.

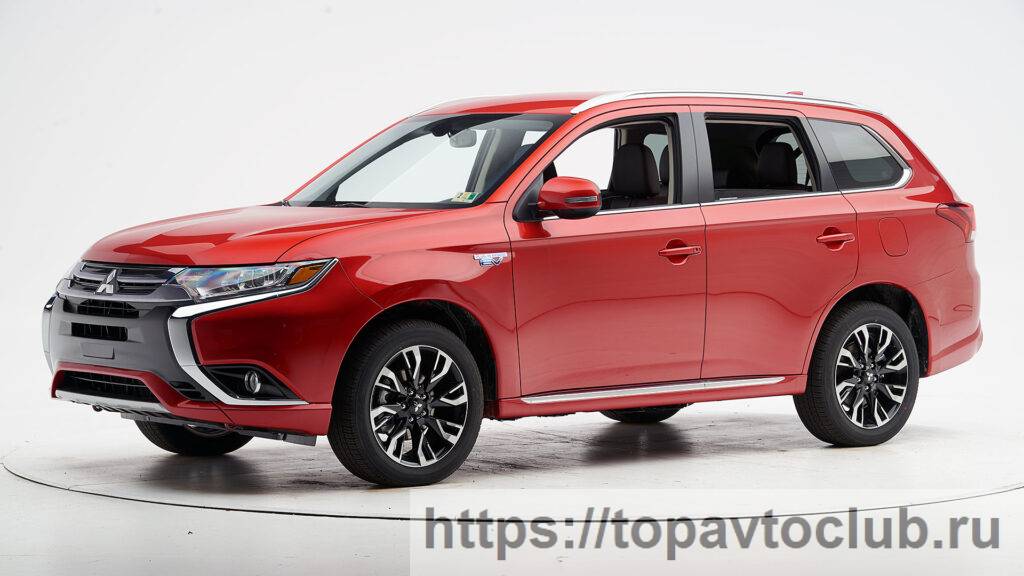

Mitsubishi Outlander PHEV

Данная модель уже давно завоевала сердца многих автолюбителей благодаря своим размерам и привлекательному внешнему виду.

Эргономичный салон автомобиля помогает комфортно расположиться как задним пассажирам, так и людям спереди. Оснащен Outlander 2,4-литровым бензиновым двигателем. На каждой оси установлено по электромотору.

Суммарная мощность агрегатов составляет почти 300 л.с. Покупателей кроссовера приятно порадует полный привод модели.

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.

  • ДВС всегда работает на неизменных оборотах, с максимальным КПД;
  • нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
  • не нужно сцепление и коробка передач;
  • автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

  1. потери энергии в процессе преобразований;
  2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).


рекуперативного торможения

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

Мне нравится1Не нравится

Общее описание

Совершенствование двигателей внутреннего сгорания (ДВС) едва-едва поспевает за предъявляемыми к ним требованиями. С одной стороны, потребители с мечтами об одновременно мощном и экономичном моторе, с другой — экологи, ужесточающие нормы токсичности. А в завершение — геологи, все настойчивее напоминающие об истощении запасов «черного золота». Одним из вариантов решения этой проблемы являются гибридные силовые установки, состоящие из обычного ДВС и электродвигателя. В отличие от электромобилей и автомобилей на топливных элементах, которые все еще остаются “автомобилями будущего”, гибриды уже с 1997 года выпускаются серийно.

Давайте сравним автомобиль с обычным ДВС и электромобиль. Обыкновенный автомобиль способен проехать без дозаправки четыре-пять сотен километров и при этом отравить атмосферу некоторым объёмом вредных веществ. Заправочных станций предостаточно в любом регионе, и пополнить запасы топлива можно за считанные минуты. Электромобиль может проехать на одном заряде батарей порядка 80-160 км. Он экологически чист, бесшумен и практически безупречен до того момента, пока не наступает очередь подзарядки аккумуляторов. У существующих в наше время «электрических» машин этот процесс длится несколько часов.

Гибридные автомобили берут все лучшее от обоих моторов: ДВС и электрического. Достоинство первого – в удобном энергоносителе, жидком топливе, а второго – в выдающихся моментных характеристиках. В отличие от ДВС, электромотор не нужно заводить и «раскручивать». Он может «стоять и ждать» не потребляя энергии. Но как только дали ток, сразу получили максимальную тягу на колесах. Электродвигатель эффективнее двигателя внутреннего сгорания в режиме частых стартов и стопов (т.е., при езде в городском цикле). Двигатель внутреннего сгорания, наоборот, более эффективен на постоянных, оптимальных для данного двигателя оборотах.

В гибриде оба двигателя работают друг на друга. ДВС крутит генератор и питает энергией электромотор. Тот, в свою очередь, позволяет ДВС работать без резких разгонных нагрузок, в наиболее благоприятных режимах. Практически все современные гибриды имеют систему рекуперации или, по-русски, «возврата энергии». Суть ее в том, что при торможении или при движении машины накатом, электродвигатели начинают крутиться от колес и работать как генераторы, заряжая батарею. Отсюда – меньший износ, экологичность и экономичность (особенно в городском цикле.)

Итак, перед нами технологичный прогрессивный автомобиль, в котором нивелируются недостатки и объединяются достоинства двух моторов. Но.., рано хлопать в ладоши, и послушаем, что говорят скептики.

Гибридные автомобили сложнее и дороже традиционных автомобилей с двигателями внутреннего сгорания. Аккумуляторные батареи имеют небольшой диапазон рабочих температур, не любят морозов, подвержены саморазряду, срок службы их ограничен несколькими годами. А «экономность» гибрида прямо связана с состоянием АКБ. Кроме того, существует проблема утилизации отработанных батарей. Гибриды дороже в ремонте, да и за сам ремонт возьмется далеко не каждый. Кроме того, высокую экологичность и экономичность гибридов многие тоже ставят под сомнение. Так, ряд тестов, проведенных авторитетными автомобильными изданиями, показал, что гибриды дают заметную экономию топлива только в городе, при движении же в смешанном цикле незначительно, а за городом существенно проигрывают современным дизелям. Почетное звание «Самый экологичный автомобиль года» в 2007 и 2008 годах присуждалась также автомобилям с дизельными моторами.

Рассмотрим подробнее, какими бывают и как устроены гибриды.

По степени гибридизации их делят на «умеренные»,«полные» и plug-in. «Полный» в состоянии двигаться лишь на электричестве, не потребляя топлива. «Умеренный» всегда задействует ДВС, а электромотор подключается, если требуется дополнительная мощность. Гибрид с подзарядкой (plug-in hybrid) – такой гибрид можно включать в розетку для подзарядки. В результате обладатель подобного гибрида получает все преимущества электрического автомобиля, без самого большого недостатка: ограниченного пробега на одном заряде. Когда электрический заряд заканчивается, подключается ДВС и автомобиль превращается в обычный гибрид.

По принципу взаимодействия электрической и топливной составляющих авто, гибридные приводы принято разделять на три вида: последовательный, параллельный и последовательно-параллельный.

Как устроена гибридная Honda

Сразу и не скажешь, что гибрид

Сегодня рассказ сегодня будет о традиционном «параллельном» гибриде Honda Civic Hybrid 2009 года выпуска.

Автомобиль произведен для Европы и ввезен из Нидерландов после 5 лет эксплуатации, но уже 4 года радует нового владельца, второго в России.

Итоговая цена: чуть больше 400 тыс. рублей. Немного с учетом минимального пробега (50 тыс.) и комплектации: «люкс», родная и очень забавная электроника, полный набор опций и документов.

Двигатель Honda Civic Hybrid объемом 1.34 литра (с одним распредвалом и восемью клапанами) вместо маховика оснащен плоским электромотором — этот «гибрид» бензо- и электродвигателя развивает мощность 115 л.с.

Привод компрессора кондиционера так же является гибридным — и от двигателя, и от встроенного электромотора.

За стенкой огромная батарея, которая заставила изменить подвеску. Тяжела

Собственная мощность ДВС составляет «всего» 75 л.с., поэтому динамика на трассе довольно своеобразная — без участия электрического двигателя будет грустно.

За жестко зафиксированной спинкой заднего дивана Honda Civic Hybrid находится тяговая батарея на 15 кВт, которая состоит из 132-х никельметаллгидридных аккумуляторов и блока преобразователей.

Собственная масса узла — 55 кг, поэтому о легком демонтаже (чтобы зимой домой занести) даже и мечтать не стоит.

Городские мифы о гибридах

  1. Может ударить током. До сих пор кое-кто полагает, что водителя и пассажиров гибридного авто может ударить током. Это абсолютно не так. Гибриды имеют отличную защиту, в том числе и от риска такого поражения. И если вы думаете, что аккумулятор авто также взрывается как на смартфонах — вы ошибаетесь
  2. Плохо работают в морозы. Почему-то некоторые автомобилисты считают, что гибридные авто плохо работают зимой. Это очередной миф, от которого пора уже давно избавиться. Все дело в том, что ДВС запускается высоковольтным электромотором и тяговой батареей, которые по мощности в разы превосходят традиционные стартер и АКБ. Пока батарея не нагреется до комнатной температуры, ее отдача будет ограничена, что лишь косвенным образом повлияет на выходную мощность системы, поскольку первичным источником энергии у гибрида остается двигатель внутреннего сгорания. Поэтому морозы такому автомобилю не страшны.
  3. Дорогие в обслуживании.Многие считают, что обслуживать гибридные автомобили дороже, чем обычных бензиновых авто. Это не так. Стоимость техобслуживания одинаковая. Иногда даже техобслуживание гибридного авто может быть дешевле, благодаря особенностям силовой установки. К тому же гибридные автомобили гораздо меньше расходуют топлива, чем машины с ДВС.

Эксплуатация гибридов: разрушаем мифы

  • Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
  • В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
  • Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
  • ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
  • Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч., чего зачастую хватает в плотном городском потоке. Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

  • Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
  • На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Это интересно: Подбираем литые диски на ВАЗ 21099-2109-2108 — правила ухода за дисками

Как работает гибридный мотор на примере Тойота Приус

Этот автомобиль выпускается уже в третьем поколении и достиг определённой степени совершенства, хотя конкурирующие гибриды продолжают наращивать сложность и эффективность конструкций.

Основой привода здесь является принцип синергии, по которому в создании крутящего момента на колёсах могут в любом сочетании участвовать ДВС и электромотор. Параллельность их работы обеспечивает сложный механизм планетарного типа, где потоки мощности смешиваются и через дифференциал передаются на ведущие колёса.

Трогание с места и стартовое ускорение выполняет электромотор. Если электроника определяет, что его возможностей недостаточно, подключается экономичный бензиновый двигатель, работающий по циклу Аткинсона.

В обычных автомобилях с моторами Отто такой термический цикл применять нельзя из-за переходных режимов. Но тут их обеспечивает электродвигатель.

Исключён режим холостого хода, если у Toyota Prius автоматически запускается ДВС, то для него сразу же находится работа, помогать в разгоне, заряжать батарею или обеспечивать климатическую установку.

Постоянно имея нагрузку и работая на оптимальных оборотах он минимизирует расход бензина, находясь в самой выгодной точке своей внешней скоростной характеристики.

Традиционный стартер отсутствует, поскольку такой мотор можно запустить только раскрутив его до значительных оборотов, что и делает реверсируемый генератор.

Аккумуляторы имеют разную ёмкость и напряжение, в наиболее сложной подзаряжаемой версии PHV это уже вполне обычные для электромобилей 350 вольт при 25 А*ч.

Плюсы и минусы гибридного автомобиля

Сначала стоит обратить внимание на сильные стороны электропривода как такового:

  • очень высокий КПД, доходящий до 90%;
  • мгновенно запускается и останавливается;
  • не требует переключения передач;
  • одинаково работает в обоих направлениях;
  • очень динамичен — быстро разгоняет авто;
  • полное отсутствие шума и грязного выхлопа.

Конечно, в гибридных машинах эти достоинства раскрываются не полностью. Автомобили с последовательной схемой, где электромотор только запускает и поддерживает ДВС, почти полностью лишены всех этих плюсов. Такие «гибриды» могут похвастать лишь быстрым и лёгким запуском, небольшой экономией топлива и чуть улучшенной динамикой. Зато и специфических минусов нет — это, фактически, усовершенствованный вариант традиционного авто.

Статья в тему: Самостоятельная замена помпы автомобиля Opel Astra

Намного экономичнее и динамичнее вариант, где ДВС только питает батарею электродвигателя. Для этого не нужна большая мощность, так что можно обойтись двумя или тремя цилиндрами очень небольшого объёма. Такая последовательная схема отлично раскрывает потенциал электропривода. Есть и минусы — такие машины не бесшумны и всё-таки загрязняют природу отработанными газами, хоть и в небольшой степени.

Параллельные и последовательно-параллельные типы «гибридов» очень разнообразно сочетают плюсы и минусы ДВС и электромоторов, в зависимости от конкретных моделей машин и используемых технологий. Например, некоторые автопроизводители делают упор на использование машины в городских условиях. Здесь преимущества езды на электроприводе очевидны:

  • нулевой расход бензина или дизельного топлива;
  • полное отсутствие загрязняющих выбросов;
  • двигатель не порождает шумы и вибрации;
  • не нужно часто переключать режимы КПП;
  • машина может очень быстро разогнаться.

Недостатки гибридных автомобилей почти идентичны таковым у традиционных машин и электромобилей, только выражены не так отчётливо. Прежде всего, это сложность и дороговизна «гибридов», причём они дороги не только в покупке, но и в обслуживании. Электробатареи очень чувствительны к ударам и высоким температурам, что может привести к взрыву и сильному пожару. Бесшумность хода на электротяге опасна для пешеходов, они просто не слышат приближающийся автомобиль.

До сих пор не решены трудности использования электродвигателей в холодном климате с морозными зимами и в условиях бездорожья. Здесь главные плюсы гибридных машин — высокая экономичность и экологичность — чаще всего полностью сходят на нет. Впрочем, даже в холодные зимы «гибриды» вполне неплохо чувствуют себя в городских условиях, которые можно назвать естественной средой их обитания.

Итоги

Сегодня все больше автолюбителей пересаживаются на гибридные автомобили. Мотивация у них разная – кто-то хочет сэкономить на топлива, а кто-то так пытается решить экологические проблемы. В любом случае, тенденция ближайших десятилетий ясна – автомобили будут переходить на электротягу и пока не будут изобретены эффективные аккумуляторы большой емкости, гибриды будут наиболее практичным решением вопроса.

Доля этих автомобилей на рынке непрерывно растет, хотя и не так быстро, как ожидалось. Тем не менее, при покупке следующего автомобиля, многие специалисты предлагают присмотреться именно к такой компоновке для экономии средств на эксплуатацию.
