Турбокомпаунд — что это и как это работает? Даже не каждый автомеханик может ответить на этот вопрос, ведь понятие турбокомпаундного двигателя у нас не прижилось и мало известно специалистам. В данной статье мы расскажем что такое турбомпаунд и принцип его работы.

Турбокомпаундный двигатель (ТКД) — двигатель внутреннего сгорания, в котором мощность вырабатывается не только в цилиндро-поршневой группе, но и в силовой турбине. Возможны различные схемы расположения силовой турбины в силовой установке.

Цель создания турбокомпаунд — повышение мощностных и эксплуатационных характеристик дизельных двигателей. Турбокомпаунд позволяет получить дополнительную мощность, преобразуя «теряемую» энергию. Он работает, преобразуя и используя энергию, которая в противном случае была бы потеряна или израсходована впустую.

Турбокомпаундный двигатель — классический пример рециркуляции. Вместо того, чтобы выбрасывать «отработанную энергию» в выхлопную трубу, вторая турбина, установленная за турбокомпрессором, приводимая в действие выхлопными газами, отбирает из этих газов дополнительное тепло.

? Принцип работы турбокомпаунда

Турбина турбокомпаунда вращается со скоростью 55000 об/мин. Это движение передается через турбинные шестерни и гидравлическую муфту, а затем через шестерни газораспределительного механизма на коленчатый вал. Передача вращения на них создает полезную прибавку крутящего момента, что отражается и на изменении крутящего момента на маховике. Такая дополнительная тяга возникает без увеличения расхода топлива.

? Схема работы системы турбокомпаунд

• Выхлопные газы поступают из выпускного коллектора двигателя при температуре, близкой к 700° С.

• Выхлопные газы используются для привода традиционного турбокомпрессора, в котором энергия используется для повышения эффективности сгорания топлива и, как следствие, мощности и крутящего момента двигателя. Затем выхлопные газы, вместо того, чтобы впустую уйти в атмосферу, направляются в блок турбокомпаунда.

• На входе в блок турбокомпаунда выхлопные газы сохраняют высокую температуру (около 600°С); их энергия используется для разгона второй турбины примерно до 55000 об/мин. На выходе из этой турбины температура газов снижается приблизительно до 500°С, после чего они отводятся через обычную систему выпуска и глушитель.

• Вращательное движение турбины передается через несколько понижающих передаточных устройств — механические передачи и гидравлическую муфту. Гидравлическая муфта согласовывает различные частоты вращения маховика и турбины турбокомпаунда.

• К моменту передачи вращательного движения на маховик, частота вращения снижается примерно до 1900 об/мин.

• Вращательный момент на маховике увеличивается, и вращение маховика становится более устойчивым и плавным.

Турбокомпаунд – что это? Принцип работы

Турбокомпаунд — что это и как работает? В данной статье расскажем что такое турбомпаунд и принцип работы.

Цель создания турбокомпаунд — повышение мощностных и эксплуатационных характеристик дизельных двигателей. Турбокомпаунд позволяет получить дополнительную мощность, преобразуя «теряемую» энергию. Он работает, преобразуя и используя энергию, которая в противном случае была бы потеряна или израсходована впустую.

Турбокомпаундный двигатель — классический пример рециркуляции. Вместо того, чтобы выбрасывать «отработанную энергию» в выхлопную трубу, вторая турбина, установленная за турбокомпрессором, приводимая в действие выхлопными газами, отбирает из этих газов дополнительное тепло.

Принцип работы турбокомпаунд

Турбина турбокомпаунда вращается со скоростью 55000 об/мин.

Это движение передается через турбинные шестерни и гидравлическую муфту, а затем через шестерни газораспределительного механизма на коленчатый вал.

Передача вращения на них создает полезную прибавку крутящего момента, что отражается и на изменении крутящего момента на маховике. Такая дополнительная тяга возникает без увеличения расхода топлива.

Схема работы турбокомпаунд

  • Выхлопные газы поступают из выпускного коллектора двигателя при температуре, близкой к 700° С.
  • Выхлопные газы используются для привода традиционного турбокомпрессора, в котором энергия используется для повышения эффективности сгорания топлива и, как следствие, мощности и крутящего момента двигателя. Затем выхлопные газы, вместо того, чтобы впустую уйти в атмосферу, направляются в блок турбокомпаунда.
  • На входе в блок турбокомпаунда выхлопные газы сохраняют высокую температуру (около 600°С); их энергия используется для разгона второй турбины до 55000 об/мин. На выходе из этой турбины температура газов снижается до 500°С, после чего они отводятся через обычную систему выпуска и глушитель.
  • Вращательное движение турбины передается через несколько понижающих передаточных устройств — механические передачи и гидравлическую муфту. Гидравлическая муфта согласовывает различные частоты вращения маховика и турбины турбокомпаунда.
  • К моменту передачи вращательного движения на маховик, частота вращения снижается примерно до 1900 об/мин.
  • Вращательный момент на маховике увеличивается, и вращение маховика становится более устойчивым и плавным.

Что такое турбокомпаунд

Турбокомпаундный двигатель представляет собой мотор, в котором мощность вырабатывается не только внутри камеры сгорания, но и турбине. В отличие от классического наддува турбина здесь играет роль не только нагнетателя воздуха, но и разгонного блока для самого мотора.

При работе ДВС теряет часть энергии на выход отработавших газов. Чтобы не расходовать эту энергию в пустую, выхлопные газы используются для приведения в движение крыльчатки, а она через общий вал разгоняет компрессор, который закачивает во впускной коллектор ещё больше воздуха. Это значительно увеличивает мощностные характеристики.

Турбокомпаунд – это дополнительное средство преобразования теряемой энергии. Сразу после основной турбины, газы попадают во вторую, где происходит разгон механизма, приводящего в движение маховик двигателя, давая дополнительную мощность.

Недостатки

Сегодня имеются следующие способы решения проблемы инертности турбонаддува:

  • битурбонаддув (двойной наддув);
  • турбина с адаптивной геометрией;
  • комбинированный наддув.

При двойном турбонаддуве применяются две небольшие турбины, которые в совокупности работают намного быстрее, чем одна с номинальным размером. Число цилиндров распределяется между этими турбинами поровну. Аналогом такой системы может быть применение нескольких компрессоров, которые приходят в движение на разных оборотах мотора, каждый в своем режиме.

Турбина с адаптивной геометрией способна изменять размер впускного канала и тем самым регулировать силу потока выхлопных газов, что также повышает эффективность работы системы.

Комбинированный наддув состоит из турбокомпрессора и механического нагнетателя. Нагнетатель создает нужное давление на малых оборотах, но как только обороты возрастают до определенной величины, в работу включается турброкомпрессор.

Высокая температура. Как уже было сказано, сжатие воздуха влечет за собой его нагрев, что отражается на работе мотора не самым лучшим образом. Поэтому зачастую приходится подключать дополнительное охлаждение, и на это уходит часть энергии.

Однако несмотря на перечисленные недостатки, турбонаддув – это отличное средство для повышения мощности и эффективности ДВС, а также его экономичности. Кроме того, многолетний опыт специалистов показывает, что варианты усовершенствования этой системы еще не исчерпаны.

Видео об особенностях и принципах работы турбонаддува

Устройство

Турбонаддув сегодня используется на разных типах двигателя, в том числе на бензиновых и на дизельных. Чаще система используется все-таки на дизельном моторе, он обладает высокой степенью сжатия и низкими оборотами коленвала.

Что касается бензиновых двигателей, то в них t отработанных газов выше. Это способно произвести эффект детонации, то есть спровоцировать ускоренный износ поршневой группы. Это явление возможно предотвратить.

Система турбонаддува включает в себя множество важных элементов. Основной элемент — нагнетатель. Его также еще именуют как турбинный компрессор. Он функционирует в системе впуска, увеличивая давление воздушной массы.

Сам компрессор состоит из колес (турбинного и компрессорного). Первый предназначен для переработки энергии, второй — для всасывания воздушной массы, а затем для ее сжатия и нагнетания. Еще одним важным элементом является интеркулер и регулятор давления наддува.

Принцип работы

Принцип работы турбокомпаунда основан на использовании энергии отработанных газов, что позволило увеличивать мощность двигателей буквально из ниоткуда.

Давно известно, что энергия, которая выделяется при сгорании топлива в двигателе, используется не полностью.

В каждом двигателе процентные показатели использования энергии разные, но в среднем они такие:

  1. Энергия, которая преобразуется из тепловой в механическую (полезную) – 40 – 45%;
  2. Тепловая энергия, которая уходит на нагревание деталей двигателя – 20 – 25%;
  3. Тепловая энергия, которая уходит вмести с выхлопными газами – 30 – 40%.

С тепловой энергией, которая уходит на нагрев двигателя, мы ничего сделать не можем, с ней «борется» специально созданная система охлаждения.

А вот использовать30 – 40% энергии, которая уходи с выхлопными газами, вполне возможно и ученные это уже доказали.

Особенности эксплуатации ТД

Поняв принцип действия турбонаддува, водитель должен уяснить для себя правила эксплуатации агрегата. При соблюдении рекомендаций «срок жизни» мотора увеличится.

Особенности эксплуатации следующие:

Проверка уровня масла — самое главное условие при эксплуатации турбодвигателей. Если наблюдается отсутствие смазки, то это приводит к быстрому износу подшипников турбины.

Правильный нажим на педаль газа — ТД достигают максимальных оборотов уже сразу после запуска, поэтому удерживать педаль газа долго не следует.

Качественное масло — турбина быстро изнашивается также из-за некачественного масла. Это также негативно отражается на состоянии мотора.

Проверка двигателя после проведения ремонта — жидкость должна быть прозрачной, а сам «движок» — не издавать посторонних звуков.

Доводить двигатель до больших оборотов. Турбина должна постоянно работать, иначе она перестанет нормально функционировать. Именно поэтому раз в неделю необходимо включать двигатель на высокие обороты.

Для дизельных двигателей следует использовать только качественное топливо. Низкосортные жидкости засоряют топливную систему, снижая уровень мощности двигателя.

При низких значениях t смазка превращается в вязкое вещество. Именно поэтому во время мороза двигатель должен поработать на «холостом» ходу, чтобы жидкость зациркулировала внутри агрегата.

Преимущества и недостатки

  • рост эффективного КПД двигателя, а, следовательно, низкий удельный расход топлива;
  • вращение коленчатого вала дополняется постоянной передачей усилия от силовой турбины, что сглаживает пульсацию нагрузки, вызванную периодическими тактами сгорания в цилиндрах;
  • разгрузка поршневой части двигателя приводит к улучшению показателей надежности и долговечности.
  • усложнение конструкции;
  • усложнение обслуживания;
  • как следствие, увеличение стоимости.

Адиабатный двигатель – трудности создания, пути реализации, пример конструкции.

«Ford Focus Electric» практически не отличить от бензиновой версии. Одно незначительное (но чертовски крутое) изменение в кузове «Focus» — это голубой индикатор, который окружает заправочную дверцу на левой стороне.

Танковый двухтактный дизель 5ТДФ – тот же компаунд, правда без муфт и электроники

Как все работает

  1. После сгорания топлива выхлопные газы покидают цилиндры двигателя через выхлопной коллектор с температурой в диапазоне 650 — 750 градусов.
  2. На первом этапе выхлопные газы вращают лопасти турбокомпрессора, про то, что при этом происходит мы писали выше.
  3. Покинув турбокомпрессор выхлопные газы через тормоз двигателя (так называемый горный тормоз) попадают в специальную силовую турбину, которая работает на скорости в 55 тыс. об. в минуту.
  4. Полученный вращательный момент через гидромуфту и систему понижающих редукторов поступает на коленвал двигателя, оттуда на маховик и коробку передач с частотой до 1900 – 2000 об в минуту.
  5. И только тогда выхлопные газы уходят в атмосферу.

Роль гидромуфты очень важна, так как благодаря ей происходи сглаживание изменение частот турбины турбокомпаунда и маховика.

Турбокомпаунд

Принцип турбокомпаунда состоит в утилизации дополнительной тепловой энергии выхлопных газов, которая в простых турбо- и атмосферных двигателях буквально вылетает в трубу, посредством еще одной турбины и механического ее привода на коленвал двигателя. КПД обычного грузового турбодизеля большого объема составляет около 44%, еще 21% съедает система охлаждения. Турбокомпаунд частично улавливает энергию тех 35%, которые покидают двигатель вместе с выхлопом. Особенность турбокомпаунда в том, что прибавка момента и мощности двигателя происходит без дополнительного расхода топлива.

Был впервые применен фирмой Scania в 1990 году на дизельном двигателе DTS 11 01 объемом 11 литров.

  1. Выхлопные газы поступают из выпускного коллектора двигателя при температуре, близкой к 700 градусов Цельсия.
  2. Выхлопные газы используются для привода традиционного турбокомпрессора, в котором энергия используется для повышения эффективности сгорания топлива и, как следствие, мощности и крутящего момента двигателя. Затем выхлопные газы, вместо того, чтобы впустую уйти в атмосферу, направляются в блок турбокомпаунда.
  3. На входе в блок турбокомпаунда выхлопные газы сохраняют высокую температуру (около 600 градусов); их энергия используется для разгона второй турбины примерно до 55000 об/мин. На выходе из этой турбины температура газов снижается приблизительно до 500 градусов, после чего они отводятся через обычную систему выпуска и глушитель.
  4. Вращательное движние турбины передается через несколько понижающих передаточных устройств — механические передачи и гидравлическую муфту. Гидравлическая муфта согласовывает различные частоты вращения маховика и турбины турбокомпаунда.
  5. К моменту передачи вращательного движения на маховик, частота вращения снижается примерно до 1900 об/мин.
  6. Вращательный момент на маховике увеличивается, и вращение маховика становится более устойчивым и плавным.

Материал взят с сайта: https://carguts.ru/

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

  1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
  2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
  3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
  4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Преимущества и недостатки

Особенность инновационной разработки позволила достичь таких положительных результатов:

  • Приличное повышение КПД двигателя, но при этом коленчатый вал не раскручивается сильнее обычного;
  • Во время работы установка не требует дополнительного топлива, что не делает автомобиль более прожорливым;
  • Благодаря наличию гидромуфты обеспечивается стабильность агрегата при резком изменении нагрузки;
  • Двигатель работает намного мягче, потому что прирост мощности обеспечивается более эффективным вращением коленвала, но не за счет толчков от кривошипно-шатунного механизма;
  • Долговечность агрегата не уменьшается, как если бы на обычный мотор поставили турбину. Наоборот, за счет разгрузки поршневого механизма его рабочий ресурс увеличивается.

К недостаткам относится тот фактор, что на разработку потрачено немало средств и дополнительная установка также потребует платы за модернизацию двигателя. Помимо высокой стоимости самого двигателя, его конструкция усложняется. Из-за этого обслуживание и, в случае необходимости, ремонт становится дороже, а мастера, четко понимающего устройство установки, найти сложнее.

Предлагаем небольшой тест-драйв турбокомпаундного дизеля:

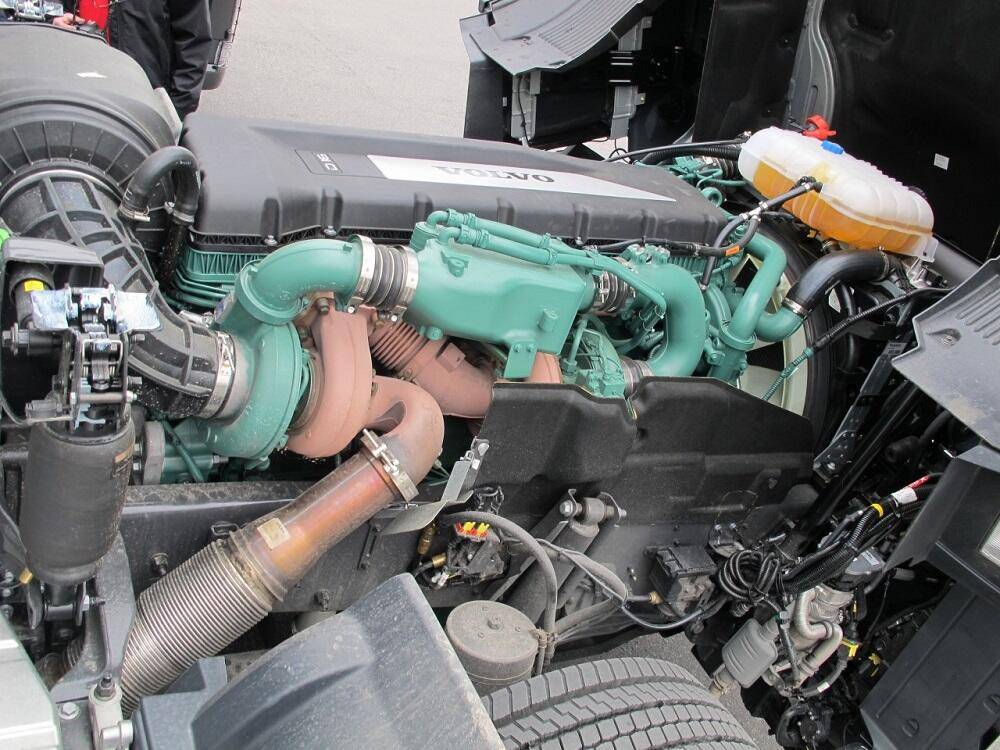

Volvo FH I-Save – тестируем турбокомпаунд

Смотрите это видео на YouTube

Турбокомпаунд

Принцип турбокомпаунда состоит в утилизации дополнительной тепловой энергии выхлопных газов, которая в простых турбо- и атмосферных двигателях буквально вылетает в трубу, посредством еще одной турбины и механического ее привода на коленвал двигателя. КПД обычного грузового турбодизеля большого объема составляет около 44%, еще 21% съедает система охлаждения. Турбокомпаунд частично улавливает энергию тех 35%, которые покидают двигатель вместе с выхлопом. Особенность турбокомпаунда в том, что прибавка момента и мощности двигателя происходит без дополнительного расхода топлива.

Был впервые применен фирмой Scania в 1990 году на дизельном двигателе DTS 11 01 объемом 11 литров.

  1. Выхлопные газы поступают из выпускного коллектора двигателя при температуре, близкой к 700 градусов Цельсия.
  2. Выхлопные газы используются для привода традиционного турбокомпрессора, в котором энергия используется для повышения эффективности сгорания топлива и, как следствие, мощности и крутящего момента двигателя. Затем выхлопные газы, вместо того, чтобы впустую уйти в атмосферу, направляются в блок турбокомпаунда.
  3. На входе в блок турбокомпаунда выхлопные газы сохраняют высокую температуру (около 600 градусов); их энергия используется для разгона второй турбины примерно до 55000 об/мин. На выходе из этой турбины температура газов снижается приблизительно до 500 градусов, после чего они отводятся через обычную систему выпуска и глушитель.
  4. Вращательное движние турбины передается через несколько понижающих передаточных устройств — механические передачи и гидравлическую муфту. Гидравлическая муфта согласовывает различные частоты вращения маховика и турбины турбокомпаунда.
  5. К моменту передачи вращательного движения на маховик, частота вращения снижается примерно до 1900 об/мин.
  6. Вращательный момент на маховике увеличивается, и вращение маховика становится более устойчивым и плавным.

Материал взят с сайта: https://carguts.ru/

Турбокомпаундный дизель

Но автомобилях турбокомпаунд появился в 1991 году, когда фирма «Scania» представила автомобильный шестицилиндровый дизель «DTC11», оснащенный силовой турбиной. Данный двигатель имел рабочий объем 11 литров и развивал мощность 400 л. с. Также он был на пару сотен килограммов легче 14-литровой «восьмерки» аналогичной мощности без турбокомпаунда.

Инженеры «Scania» предвещали этому мотору прекрасное будущее, но как оказалось двигатель «DTC11» работал слишком «жестко». Кроме того, он показал недостаточную топливную экономичность. В результате спрос на данный двигатель был недостаточным (выпущено всего 1500 шт.), поэтому его производство было свернуто.

Эта неудача привела к тому, что появления нового шведского шестицилиндрового турбокомпаундного двигателя «Scania DT 12 02» затянулось. Чтобы снова не потерпеть провал, «Scania» в 1998 году запустила в опытную эксплуатацию 25 грузовиков с турбокомпаундом. Отзывы водителей – самые хорошие. Новый мотор работает очень тихо, а также экономичность на высоком уровне.

Максимальная мощность «Scania DT 12 02» достигает 470 л. с. при рабочем объеме 12 л, что на 50 сил больше, чем у аналога без турбокомпаунда. Но силовая турбина – только одна особенность нового мотора. Второе новшество – это необычные насос-форсунки HPI (High Pressure Injection), созданные в сотрудничестве с фирмой «Cummins». В насос-форсунах HPI управление впрыском осуществляется гидравлически, с помощью самого топлива. Чем больше дизельного топлива под давлением 18 атмосфер поступит в насос-форсунку по управляющему каналу, тем раньше начнется впрыск (его давление – 1500 атмосфер, а в будущем – до 2400). Также «Scania» разработала новый электронный блок управления двигателем.

Как работает?

Рассмотрим принцип работы турбонаддува подробнее. Система функционирует на энергии отработанных газов. Они вращают турбинное колесо, которое, в свою очередь, крутит компрессорное. Оно сжимает воздух, а затем он охлаждается в интеркулере и переходит в цилиндры «движка».

Эффективность функционирования системы зависит от оборотов мотора. Получается, что чем больше происходит вращения коленвала, тем больше энергия газов, быстрее крутится турбина и большое количество сжатого воздуха уходит в цилиндры.

У турбонаддува есть некоторые отрицательные «стороны». К ним относят «турбояму» и «турбоподхват». Первый возникает при резком «старте» при задержке увеличения мощности «движка». Второй появляется при увеличении давления после преодоления турбоямы.

Если водитель знает, как функционирует классический двигатель внутреннего сгорания, то ему не составит труда разобраться в процессе подачи дополнительного воздуха в цилиндры. Получается, что при включении турбонаддува происходит увеличение мощности мотора при стандартных объемах.

VGT

VGT, Variable-geometry turbocharger, также VNT, Variable Nozzle Turbine — обеспечивает оптимизацию потока отработавших газов за счет изменения сечения входного канала. Необходимость такого изменения обусловлена тем, что оптимальное сечение при низких и при высоких оборотах существенно разное. При большом сечении турбокомпрессор плохо работает на низких оборотах, при маленьком — на высоких. Таким образом, изменение сечения позволяет турбине подстраиваться под нагрузку с максимальной эффективностью.

VGT чаще встречаются на дизельных двигателях, т.к. более надежны при относительно низких рабочих температурах, характерных для дизельных двигателей. Конструктивно VGT отличаются наличием кольца из специальных лопастей особой аэродинамической формы. В маломощных двигателях (легковые автомобили, гоночные автомобили и малотоннажные грузовики) сечение регулируется изменением ориентации этих лопастей. В двигателях высокой мощности лопасти не вращаются, а покрываются специальным кожухом либо перемещаются вдоль оси камеры (VGT со скользящими лопастями). Движение лопастей осуществляется с помощью мембранного вакуумного привода, серво-, гидро- либо пневмопривода.

  1. направляющие лопатки;
  2. кольцо;
  3. рычаг;
  4. тяга вакуумного привода;
  5. турбинное колесо.

Преимущества турбонаддува

В техническом отношении этот процесс не представляет ничего сложного. Нагнетатель представляет собой устройство, состоящее из двух колес – компрессорного и турбинного. Турбинное колесо захватывает выхлопные газы, приводящие его в движение. В результате начинает вращаться и компрессорное колесо, которое и служит для сжатия воздуха.

Компрессор в обязательном порядке контактирует с системой охлаждения, потому что в процессе действия его температура поднимается довольно высоко. Сила наддува регулируется с помощью перепускного клапана. В случае необходимости он может переводить часть выхлопа мимо турбины, чтобы понизить внутрисистемное давление.

Повышение мощности двигателя без увеличения его объема и массы. Технология турбонаддува позволяет повышать мощность двигателя без увеличения объема цилиндров и их количества. В результате легкие и небольшие по размеру моторы приобретают отличные характеристики, и, кроме этого, сокращается общая масса автомобиля, уменьшаются тормозной путь и время разгона.

Экономичность. Расход топлива у двигателей, оснащенных системой турбонаддува, в разы меньше, нежели расход топлива у мотора такой же мощности с простым атмосферным нагнетанием воздуха. Это объясняется тем, что в цилиндрах с турбонаддувом на один ход поршня тратится намного меньше топлива за счет полного его сгорания. То есть, бедная смесь компенсируется дополнительным напором воздуха, и в результате мощность увеличивается.

Принцип работы двигателя с турбонаддувом

Работа системы турбонаддува основана на использовании энергии отработавших газов. Отработавшие газы вращают турбинное колесо, которое через вал ротора вращает компрессорное колесо. Компрессорное колесо сжимает воздух и нагнетает его в систему. Нагретый при сжатии воздух охлаждается в интеркулере и поступает в цилиндры двигателя.

Несмотря на то, что турбонаддув не имеет жесткой связи с коленчатым валом двигателя, эффективность работы системы во многом зависит от числа оборотов двигателя. Чем выше частота вращения коленчатого вала двигателя, тем выше энергия отработавших газов, быстрее вращается турбина, больше сжатого воздуха поступает в цилиндры двигателя.

В силу конструкции, турбонаддув имеет ряд негативных особенностей, среди которых с одной стороны задержка увеличения мощности двигателя при резком нажатии на педаль газа — турбояма, с другой — резкое увеличение давления наддува после преодоления турбоямы — турбоподхват.

Система с двумя параллельными турбокомпрессорами применяется в основном на мощных V-образных двигателях (по одному на каждый ряд цилиндров). Принцип работы системы основан на том, что две маленькие турбины обладают меньшей инерцией, чем одна большая.

При установке на двигатель двух последовательных турбин максимальная производительность системы достигается за счет использования разных турбокомпрессоров на разных оборотах двигателя. Некоторые производители идут еще дальше и устанавливают три последовательных турбокомпрессора — triple-turbo и даже четыре турбокомпрессора — quad-turbo.

Комбинированный наддув объединяет механический и турбонаддув. На низких оборотах коленчатого вала двигателя сжатие воздуха обеспечивает механический нагнетатель. С ростом оборотов подхватывает турбокомпрессор, а механический нагнетатель отключается. Примером такой системы является двойной наддув моторов TSI от Volkswagen.

Минусы двигателя с турбонаддувомО плюсах мы поговорили в начале статьи, теперь расскажем про минусы двигателя с турбонаддувом. Обратная сторона повышения мощности мотора при сохранении общих характеристик, то есть форсирования, – более интенсивный износ узлов, как следствие, снижение ресурса силовой установки. Кроме того, турбины требуют применения специальных сортов моторных масел и строгого соблюдения рекомендуемых изготовителем сроков обслуживания. Еще более требователен к вниманию владельца воздушный фильтр.

Еще один явный недостаток системы турбонаддува – она очень чувствительна к износу поршневой группы. Возрастание давления картерных газов ощутимо снижает ресурс турбины. При продолжительной работе в таких условиях наступает «масляное голодание» и поломка турбокомпрессора. Причем повреждение этого агрегата вполне может привести к выходу из строя всего двигателя.

Наличие технически сложного турбонаддува двигателя делает мотор автомобиля более сложным, увеличивая число деталей, а значит, снижая общую надежность. К тому же, ресурс самого турбокомпрессора значительно меньше, чем аналогичный показатель двигателя в целом.
