Трансмиссия

Особенности гидромеханической системы

Система гидромеханического типа сейчас устанавливается на большую часть иностранных автомобилей. Это сложная система, в неё входит два важных конструктивных элемента:

  • гидравлический трансформатор;
  • коробка переключения передач.

Гидромеханическая трансмиссия устанавливается только в авто с АКПП. Именно такая трансмиссионная система обеспечивает максимальный комфорт во время езды даже на плохом дорожном покрытии. Принцип работы такой трансмиссии выглядит следующим образом. Привычный в классическом варианте фрикционный механизм заменён специальным агрегатом – гидротрансформатором. Он располагается перед самой коробкой передач и обеспечивает плавное переключение с одной скорости на другую, именно это позволяет в разы продлить срок службы трансмиссии, а также силового агрегата и самого автомобиля.

Гидромеханическая трансмиссия имеет и свои недостатки. Она имеет большую массу, сложную конструкцию. В случае поломки такую трансмиссию починить достаточно сложно и дорого.

Принцип работы

Используемый в работе МКПП принцип заключается в передаче на первичный вал крутящего момента. Передача осуществляется от двигателя через сцепление. В конструкции механической коробки передач есть пары шестерен, которые между собой взаимодействуют. С помощью этих пар (ступеней) крутящий момент преобразуется для последующей передачи на колеса. Ступени имеют свое передаточное число. Так происходит преобразование скорости вращения и крутящего момента коленчатого вала ДВС. Различают понижающие и повышающие передачи. Первые крутящий момент увеличивают, при этом происходит уменьшение скорости вращения. Включение повышающей передачи, наоборот, уменьшает крутящий момент.

Пары состоят из двух шестерен, входной и выходной. Передаточное число зависит от количества зубьев. Понятно, что у шестерни большего диаметра и количество зубьев будет больше, здесь существует прямая зависимость. В качестве примера можно привести первую передачу с самым большим передаточным числом. У этой пары шестерен минимальный размер имеет входная, расположенная на первичном валу. Максимальный размер имеет выходная шестерня первой передачи. Поток мощности, который передается от мотора, при переключении скоростей МКПП нужно прервать. Для этого водитель нажимает педаль сцепления. Автомобиль с механической коробкой передач начинает движение с включения первой передачи.

Примечание: некоторые модели тяжелых грузовых автомобилей могут начинать движение со второй передачи.

Водитель рукой устанавливает селектор рычага переключения передач в нужное положение. Дальнейшее переключение на повышенные передачи выполняется водителем последовательно. Необходимо учитывать скорость автомобиля и показания тахометра. Это связано с тем, что каждому диапазону оборотов двигатель соответствует определенная передача.

Какие могут быть виды трансмиссий?

Трансмиссии разделяются на несколько видов в зависимости от типа преобразуемой энергии:

  • механическая (работает от механической энергии);
  • электрическая (преобразует механическую энергию в электрическую и наоборот – в результате передачи к ведущим колесам);
  • гидрообъемная (механическая энергия преобразуется в энергию потока жидкости и обратно);
  • комбинированная (сочетает в себе несколько методов работы).

Механическая трансмиссия автомобиля получила наиболее широкое применение. Если изменение крутящего момента в ней происходит без усилий со стороны водителя, она будет называться автоматической.

В зависимости от того, какие колеса являются ведущими в конструкции трансмиссии, определяется тип привода. Это означает, что он может быть передним или задним. Полнеприводные автомобили обладают приводом на колеса обеих осей. Различные в управлении транспортные средства имеют конструкции трансмиссии со значительными отличиями по составу и устройству компонентов.

Что такое трансмиссия автомобиля и для чего она нужна?

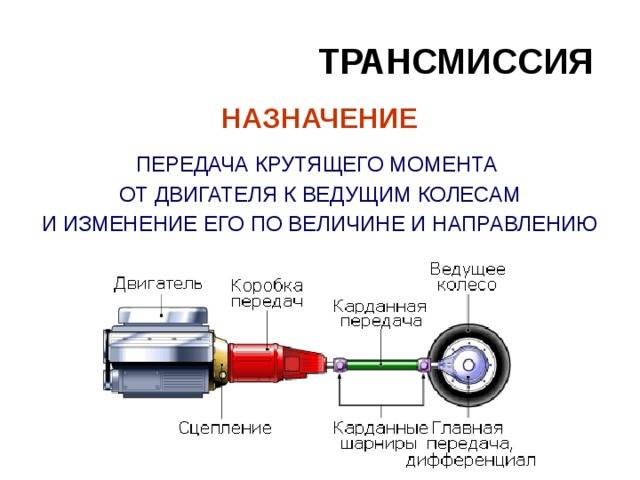

Автомобильная трансмиссия – это комплекс устройств, передающих крутящий момент от коленвала двигателя на ведущие колёса. Помимо просто передачи, трансмиссия может изменять его значение, направление и распределение.


Устройство трансмиссии автомобиля

Для чего такие сложности? В данном случае одна из функций трансмиссии – продлить срок эксплуатации двигателя, снимая с него лишние нагрузки. Например, вместо постоянного изменения режима работы мотора коробка передач меняет передаточное число крутящего момента. А сцепление, которое тоже считается одним их элементов трансмиссии, предохраняет коробку передач и двигатель от рывковых нагрузок.

Принцип и конструкция трансмиссии постепенно усложнялись, поскольку нужно не просто передавать вращение, а делать это «с умом», чтобы эффективно использовать возможности двигателя.

К трансмиссии ТС предъявляются следующие основные требования:

  • обеспечение высоких показателей тягово-динамических свойств ТС
  • высокий КПД
  • минимальные габаритные размеры и масса
  • высокая надежность в эксплуатации
  • простота и легкость управления
  • технологичность конструкции
  • малый объем обслуживания
  • ремонтопригодность

Выполнение этих требований достигается выбором наиболее рациональной схемы трансмиссии, правильным ее расчетом, применением более совершенных агрегатов, автоматизацией управления, качественной конструктивной отработкой узлов и деталей, современной технологией их изготовления и использованием соответствующих материалов. Следует также учитывать влияние на стоимость трансмиссии как принимаемых конструктивных решений, так и технологии изготовления, применяемых материалов, затрат на обслуживание и ремонт.

Перечисленные требования являются общими для всех агрегатов трансмиссии. Кроме основных к отдельным агрегатам трансмиссии могут предъявляться и специфические требования.

Трансми́ссия (силовая передача) — в машиностроении совокупность агрегатов и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) а также системы, обеспечивающие работу трансмиссии. В общем случае трансмиссия предназначена для передачи крутящего момента от двигателя к колёсам (рабочему органу), изменения тяговых усилий, скоростей и направления движения.

В состав трансмиссии автомобиля входят: Сцепление;

Коробка передач; Карданный вал;

Дифференциал; Главная передача;

Шарниры равных угловых скоростей. В состав трансмиссии гусеничных машин (например, танка) в общем случае входят:

Главный фрикцион (сцепление); Входной редуктор («гитара»);

Коробка передач; Механизм поворота;

Бортовой редуктор. Механическую трансмиссию составляют следующие механизмы.

Сцепление — механизм, передающий крутящий момент от двигателя и позволяющий кратковременно отъединять двигатель от остальных механизмов трансмиссии и вновь его плавно соединять.

Коробка передач — агрегат, преобразующий крутящий момент по величине и направлению, т. е. коробка передач позволяет изменять передаточное число трансмиссии, в результате чего меняется скорость движения трактора и его тяговое усилие. Коробка передач позволяет также изменять направление движения трактора, а в некоторых конструкциях, кроме того, и осуществлять его плавный поворот. Наконец, при помощи коробки можно отъединить вал, передающий вращение от двигателя на ведущие колеса, на любое по продолжительности время.

Дифференциал — механизм, распределяющий подводимый к нему крутящий момент между выходными валами и позволяющий им, а следовательно, и колесам вращаться с разной частотой, что необходимо при поворотах трактора. Дифференциал устанавливают только на колесных тракторах.

Механизм поворота – служит для поворота гусеничного трактора, а также для передачи крутящего момента от главной к конечной передаче.

Карданная передача — устройство, состоящее из одного или двух карданных валов и шарниров, предназначенных для передачи крутящего момента между агрегатами трансмиссии, оси валов которых несоосны или приобретают несоосность во время работы.

Основные требования К трансмиссиям транспортных средств предъявляются следующие требования:

– обеспечение высоких тяговых качеств и скорости машины при прямолинейном движении и повороте; – простота и легкость управления, исключающие быструю утомляемость водителя;

– высокая надежность работы в течение длительного периода эксплуатации; малые масса и габаритные размеры агрегатов;

– простота (технологичность) в производстве, удобство в обслуживании при эксплуатации и ремонте; – высокий КПД;

Видео: Что такое трансмиссия автомобиля простыми словами

Вам также будет интересно почитать:

Большой кроссовер Вольво ХС90 второго поколения: общий обзор, технические характеристики и комплектации

Система охлаждения двигателя

Сажевый фильтр у дизельного двигателя — какова цель и принцип работы

Стоит ли покупать Ford Mustang 2019 года? Вот некоторые причины за и против

Горит лампочка подушки безопасности: самые распространённые причины

5 советов по продлению срока службы аккумулятора автомобиля

Чёрный дым из выхлопной трубы дизельного двигателя: причины

Kia Rio 2021 года в новом кузове

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

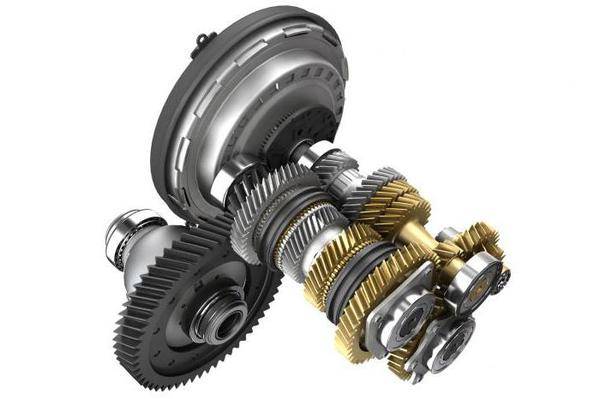

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Устройство

Во время сгорания горючего в силовом агрегате вырабатывается большое количество свободной энергии, которая должна быть передана ведущим колесам транспортного средства. Самая простая трансмиссия состоит из четырех деталей: сцепление, КПП, ведущий мост и дифференциал. Первый элемент находится между мотором и коробкой передач. Сцепление обеспечивает плавность хода во время старта или переключения передач. Существует два варианта механизма – сухой и мокрый. В первом случае диски работают при помощи трения, во втором они функционируют в жидкости. В ряде автомобилей устанавливается гидравлическое либо электромагнитное сцепление, но такие вариации не особо распространены. Сам механизм базируется на двух дисках, один из которых ведущий, а второй – ведомый. В обычном состоянии они сжаты, но при нажатии соответствующей педали отсоединяются.

Коробка переключения передач отвечает за скорость вращения колес, езду задним ходом и отсоединяет мотор и трансмиссию на длительное время. КПП бывает ступенчатой и бесступенчатой. К первой относятся «механика» и робот, ко второй – вариатор. Самой надежной КПП считается механическая, но для ее управления требуются соответствующие навыки. Пока что МКПП является самой распространенной, но ее постепенно вытесняет «автомат».

Мост – это опора, на которой крепится рама транспортного средства. Он может быть ведущим и ведомым. Первый получает от коробки крутящий момент и приводит колеса в движение. Ведомый мост выступает в роли простой опоры. Также он может быть передним и задним, а грузовых машин есть еще и средний.

Дифференциал – это конструкция, которая разделяет механическую энергию силового агрегата на два потока и направляет ее к колесам. Данный элемент не допускает проскальзывания покрышек на неровной дорожной поверхности. Дифференциал незаменим при поездках в гололед, зимой или по некачественным дорогам.

Виды привода

  • Задний привод. Двигатель располагается впереди автомобиля или по центру кузова в пределах колёсной базы, или сзади над осью, или в заднем свесе. Коробка передач для организации лучшей развесовки может быть в блоке с двигателем или с главной передачей на задние колёса.
  • Передний привод. Используется в массовых автомобилях, хотя иногда его применяют и в более дорогих классах, а также в лёгких грузовиках. Разница может быть лишь в поперечном расположении силового агрегата или продольном. Первая схема более компактна и проще реализуется.
  • Подключаемый полный привод. Возможно много вариантов, но чаще всего используются два. На утилитарных внедорожниках водитель вручную подключает передний мост на тяжёлых участках при постоянном заднем. У кроссоверов используется электронная или вязкостная муфта, подключающая задний мост, постоянно в этом случае используется передний.
  • Постоянный полный привод. В машине всегда задействованы для создания тяги все колёса. Различные механические и электронные устройства могут изменять соотношение момента по осям или даже по колёсам.

Что входит в трансмиссию автомобиля

В большинстве производимых автомобилей используются узлы и агрегаты, известные ещё с тех пор, когда конструкция начала терять элементы экзотики и стала типовой. Некоторые из них стали устаревать или сильно видоизменяться.

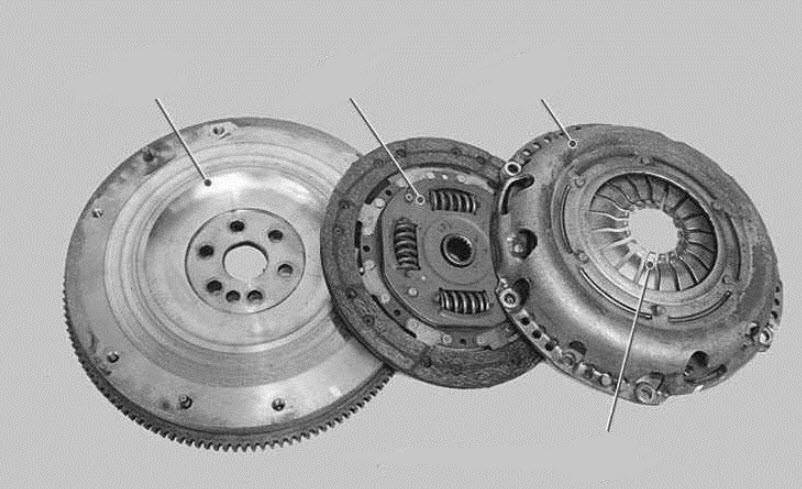

Сцепление

Предназначено для кратковременного отсоединения двигателя от всей прочей трансмиссии. Чаще всего с обычными механическими коробками передач или автоматизированными (роботами) используется однодисковое сухое сцепление, состоящее из ведомого диска, который зажимается между ведущим подпружиненным и поверхностью маховика.

Но нередко узел может содержать несколько пар дисков, работать в масляной ванне, или даже выполняться в виде гидротрансформатора, где вращение передаётся между крыльчатками турбинного типа, взаимодействующим через поток гидравлической жидкости. Такие решения применяются в автоматических трансмиссиях разной организации.

Коробка передач

Коробка служит для изменения передаточного числа, адаптируя рабочий диапазон частот вращения вала двигателя к разным скоростям движения.

Коробки подразделяются на несколько принципиально разных категорий:

  • механические с ручным переключением;
  • роботизированные, то есть те же МКПП, но с автоматическим переключением и управлением сцеплением;
  • автоматические гидромеханического типа;
  • преселективные с двумя автоматическими сцеплениями;
  • бесступенчатые вариаторного типа.

На одной и той же модели автомобиля могут использоваться разные коробки, в зависимости от целевого потребителя.

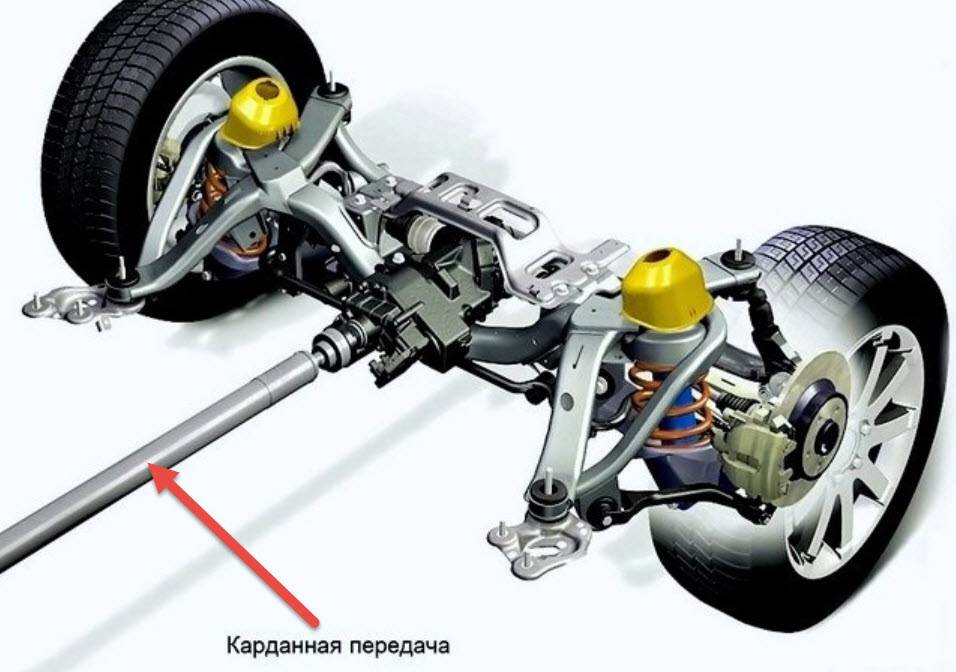

Карданная передача

Представляет собой вал с двумя или несколькими шарнирами.

В качестве них могут быть применены:

  • классические крестовины, имеющие недостаток в виде неравномерности вращения на больших углах отклонения от оси;
  • сдвоенные крестовины, дающие меньшую вибрацию, но массивные и громоздкие;
  • шарниры равных угловых скоростей (ШРУС), дающие минимум неравномерностей и вибраций, но относительно дорогие в производстве;
  • эластичные муфты, простые, дешёвые, но не очень надёжные, работающие только на небольших углах и неспособные передать значительный момент.

Карданных валов в автомобиле может быть несколько, в том числе и составных с промежуточными подвесными подшипниками.

Главная передача

Обычно этим термином обозначается понижающий редуктор ведущего моста. В классическом случае это гипоидная пара шестерён, работающая с низким уровнем шума и разворачивающая момент на 90 градусов с одновременным смещением оси вращения.

Но иногда используется и обычная пара конических шестерён, если нет необходимости в смещении оси. Передаточное число главной передачи в большой степени характеризует тяговые или скоростные возможности автомобиля.

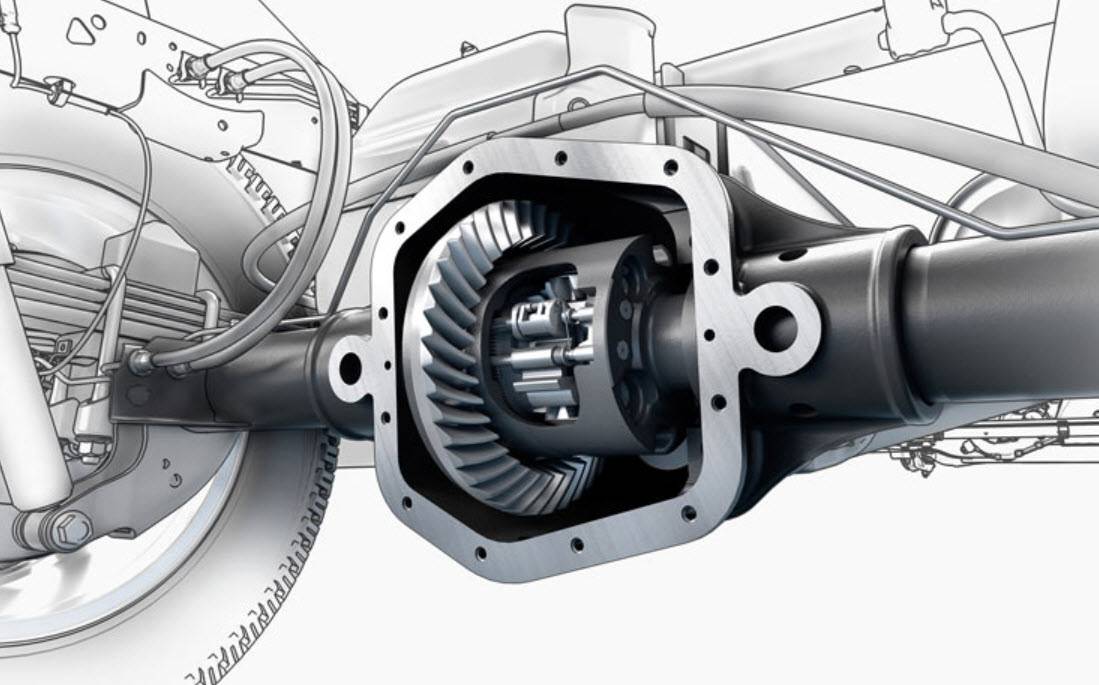

Дифференциал

Колёса автомобиля вращаются с одинаковой скоростью только когда они строго одинакового диаметра, а автомобиль движется прямолинейно. Во всех прочих случаях им надо давать возможность опережения или отставания, чтобы не создавать паразитных разрушающих моментов в трансмиссии.

Для этого и применяются дифференциалы, развязывающие колёса друг от друга, при этом продолжая передавать момент на все. Теория и номенклатура дифференциалов достаточно сложна, они могут быть свободными, блокируемыми, вязкостными, несимметричными и с разными способами управления.

Применяются они как на ведущих осях, так и в раздаточных коробках, распределяющих момент между осями.

Роботизированная трансмиссия

Роботизированная трансмиссия — еще один вариант трансмиссии, позволяющий переключать передачи в автоматическом режиме и позволяющий избавиться от педали сцепления в салоне авто.

В большинстве случаев роботизированная трансмиссия является однодисковой с одним сцеплением, в качестве альтернативы предлагается двухдисковая (преселективная) — с двумя параллельными механическими коробками и двумя сцеплениями. В качестве экзотического варианта создана и трехдисковая роботизированная коробка с тремя параллельными механическими коробками и тремя сцеплениями.

Роботизированная КПП основана на работе классической механической КПП, однако переключение передач производится не вручную, а благодаря сервоприводам, управляемым электроникой. Один сервопривод выключает и включает сцепление, второй физически перемещает шестеренки в коробке передач. Сервоприводы могут быть электрическими (более доступный вариант, встречающийся на автомобилях эконом-класса) или гидравлическими, обеспечивающими более плавное переключение передач и сближающими робот с классическим автоматом. Такой вариант встречается на более дорогих автомобилях.

Принцип работы роботизированной трансмиссии с одним сцеплением (однодисковой) следующий. Крутящий момент передается на ведущий вал, который передает его на ведомый, соединенный приводом с колесами. Силовой агрегат и ведущий вал разделены сцеплением, переключением которого занимается сервопривод под управлением электроники. При разрыве сцепления второй сервопривод перемещает синхронизаторы коробки передач таким же образом, как это делает водитель рычагом КПП на механике. Однако для такой системы характерны разрывы в мощности и потери в тяге в момент переключения.

Для решения этой проблемы была разработана преселективная роботизированная трансмиссия (DCT) с двумя дисками (валами) и двумя сцеплениями для четных и нечетных передач. Когда автомобиль едет на нечетной передаче, второе сцепление подготавливает переключение на четную передачу и т. д. Благодаря этому исчезают разрывы в тяге при переключении передач, которое осуществляется в рекордно быстрый период времени (время отзыва — до 0,2 секунды и даже меньше).

В целом роботизированная трансмиссия имеет свои плюсы по сравнению с автоматом — она дешевле, занимает меньше места в подкапотном пространстве, меньше весит, достаточно экономична (на уровне механической трансмиссии). Также большинство роботов позволяет переключать передачи и в ручном режиме.

Минусы робота следующие — простые однодисковые роботы с электрическими сервоприводами не обеспечивают плавность переключения передач. Роботы с двумя сцеплениями и с гидравлическими сервоприводами достаточно дороги, недостаточно надежны и имеют сложности при ремонте. В нередких случаев при поломке приходится менять коробку передач целиком.

Основные понятия


Переднеприводная машина. Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

  • смена направленности, а также величины момента вращения;
  • перераспределение момента вращения от мотора к колесам;
  • распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

  1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
  2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
  3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
  4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

  1. Передний привод. Основными есть передние колеса машины.
  2. Задний привод. Основными становятся задние колеса авто.
  3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

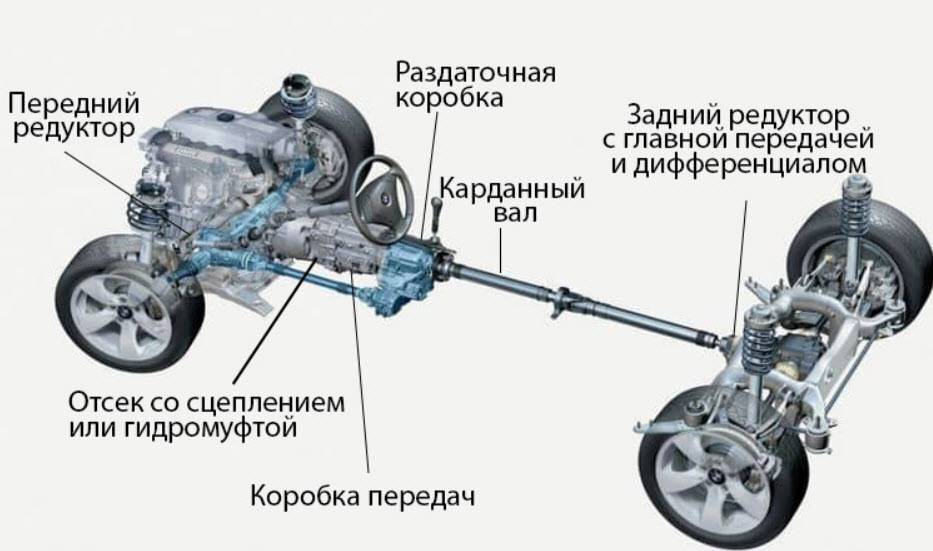

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

  1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
  2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
  3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

4.2. Ступенчатые трансмиссии

На большинстве сельскохозяйственных и значительной части промышленных тракторов применяют ступенчатые шестеренные трансмиссии, как наиболее отработанные конструктивно, относительно простые, удобные и надежные в работе, имеющие довольно высокий КПД, более низкую стоимость. Основным их недостатком является ступенчатое регулирование крутящих моментов, что довольно часто приводит к неэффективному использованию мощности двигателя.

Кинематические схемы ступенчатых трансмиссий могут быть двух типов. По первой традиционной схеме (рис. 4.1,а,б) мощность двигателя на ведущие колеса трактора разделяется после КП, что обусловливает наличие одной центральной передачи (ЦП), размещаемой, как правило, в корпусе заднего моста трактора (гусеничного или колесного с задними ведущими колесами). Такая схема относительно проста, хорошо компонуется, обладает достаточно высоким механическим КПД и приемлимыми показателями материалоемкости.

По второй кинематической схеме (рис. 4.1,в) трансмиссии мощность от двигателя разделяется перед КП или в ней, что обусловливает наличие двух ЦП. Положительным качеством этой схемы является меньшая силовая нагруженность деталей КП и ЦП и возможность
