Признаки неисправности стартера автомобиля

Как проверить без демонтажа

Как проверить стартер не снимая с машины?

Если времени мало, то придется работать в условиях подкапотной тесноты. Понадобится мультиметр, которым сначала проверьте аккумулятор. Его заряд должен быть не менее 12,6 вольт.

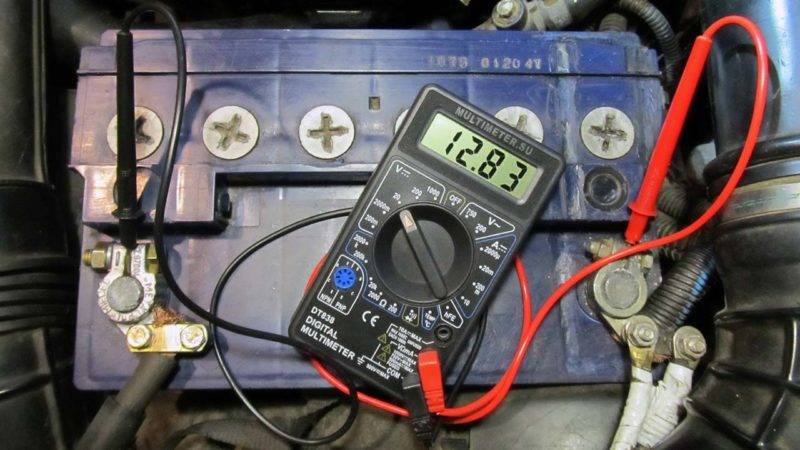

Если меньше – попробуйте его подзарядить и попробовать запустить машину.

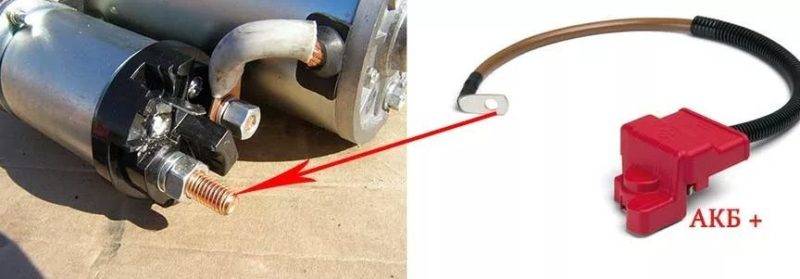

Найдите на стартере большой болт, к которому идет провод от аккумулятора – это плюс от реле.

На нее киньте красный крокодильчик. Черный нужно подсоединить к общей массе – ей может служить минус аккумулятор.

Включите зажигание, и смотрите на табло мультиметра.

Если напряжение меньше – это однозначно поломка стартера.

Как проверить стартер от аккумулятора на работоспособность, чтобы точно найти проблему?

Понадобится длинная отвертка с электрической изоляцией (продается в отделах электрики). С реле снимите провод, идущий на выключатель зажигания. Вместо него закоротите контакты с помощью отвертки. Это позволит току идти прямо с АКБ на реле. Если автомобиль заведется – значит проблема в замке.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Признаки поломки устройства

Проверка стартера от аккумулятора не представляет какого-либо труда. Как правило, подобные неисправности редко когда появляются мгновенно. Изначально появляются посторонние звуки, из-под капота может исходить неприятный запах, возникают определенные сложности с пуском двигателя. Если говорить о распространённых признаках поломки, то отметим следующие:

• После включения зажигания двигатель прокручивается с трудом.
• Подается напряжение, появляется соответствующий гул, но двигатель не заводится.
• Сразу после заведения двигателя может быть слышно характерное металлическое жужжание.
• Реле щелкает, но мотор не прокручивается.
• Пусковое устройство медленно вращается.
• Появляется запах гари.

Разберем поподробнее все признаки поломки пускового устройства автомобиля.

1. Непостоянное вращение двигателя. Если стартер через раз приводит двигатель в движение и появляются пропуски старта, одновременно отмечается скрежет и металлический треск, то возможной неисправностью является износ шестерни или вилки, а также поломки демпферной пружины. Определить точно поломку можно лишь при демонтаже пускового устройства и его разборке, после чего мастер или автовладелец сможет точно определить причину подобных проблем и выполнит соответствующий ремонт.
2. Стартеру не хватает мощности для вращения двигателя. В том случае, если щетки вращаются, но при этом двигатель не приходит в движение, то с большой долей вероятности причиной поломки является выход из строя вилки. Ремонт будет заключаться в снятии пускового устройства и последующей замены вилки. Отметим, что вилка имеет доступную стоимость, а все ремонтные работы можно провести самостоятельно.
3. Появление неприятного скрежета при заведенном двигателе. В том случае, если двигатель завелся, но из стартера доносится металлическое жужжание и скрежет, необходимо как можно скорее заглушить двигатель, демонтировать стартер и провести его диагностику. Причиной подобной поломки являются шестерни реле, заклинивание вилки или залипание втягивающего реле. В каждом конкретном случае ремонт будет зависеть от характера поломки.
4. Стартер щелкает, но не крутит двигатель. Причиной подобной поломки является недостаточный заряд от аккумулятора. Полученного напряжения будет достаточно лишь для срабатывания в стартере втягивающего реле. Однако контактная пластина не будет замыкать пятаки и на двигатель не будет подаваться напряжение. Появляются характерные щелчки, небольшое гудение, но двигатель при этом не заводится.
5. Стартер медленно вращается, при этом аккумулятор полностью заряжен. Появляются характерные щелчки, пусковое устройство медленно вращается, но двигатель не получает заряд. Если вы уверены в том, что аккумулятор полностью заряжен, то причиной поломки являются загрязнённые или изношенные втулки. Автовладельцу необходимо будет демонтировать стартер, разобрать его и провести соответствующую диагностику.
6. Появление неприятного запаха гари. При заведении мотора может появляться неприятный запах гари. Подобное свидетельствует о подгорании обмоток втягивающего реле. Помните о том, что эксплуатировать автомобиль с подобными поломками не рекомендуется, так как существует вероятность возгорания в моторном отсеке, которое может полностью уничтожить автомобиль.

Износ или разрушение подшипников ротора

При износе подшипников ротора генератора может возникнуть несколько проблем. Во-первых, из-за нарушения оси вращения вала якоря он своими обмотками начинает задевать статор. Во-вторых, подшипники в результате значительного износа могут вообще заклинить, и ротор остановится. Первая проблема повлечет за собой сначала просадки напряжения бортовой сети, а позже – к межвитковому замыканию в статоре. Что будет при заклинивании подшипников – и так понятно. Ротор остановится.

В большинстве случаев износ подшипников генератора удается выявить заранее по характерному гулу, доносящемуся из-под капота. Этот звук может менять громкость и тональность в зависимости от того, какая нагрузка в данный момент возложена на бортовую сеть автомобиля. То есть, например, при включении фар головного света гул может значительно усиливаться, что и позволяет заблаговременно выявить неисправность.

Чтобы избежать описанных проблем, крайне желательно периодически проверять подшипники на предмет наличия люфтов. Для этого достаточно взяться рукой за шкив генератора, и пошатать его из стороны в сторону. При исправных подшипниках никакого люфта быть не должно.

Снятие стартера для проверки на факт неисправности

Большая часть проверок проводится на демонтированном механизме, ведь он находится в неудобном месте и не позволяет автовладельцу проводить измерения. Для разных моделей принцип снятия устройства различается, но общий алгоритм имеет такой вид:

• убедитесь в отключенном зажигании;
• отбросьте «минус» с АКБ;
• снимите «плюс» с источника питания;
• отсоедините провода с аккумулятора;
• выкрутите крепежные винты (число может меняться);
• демонтируйте некоторые узлы, если они мешают достать устройство.

При возникновении трудностей лучше использовать инструкцию, которую приводит производитель. Для удобства демонтаж проводится с нижней стороны, а после снятия можно приступать к работе.

Профилактика

Болезнь гораздо легче предотвратить, чем лечить. И в случае со стартером эта мысль также остается актуальной. Если вовремя проводить профилактику, то вы сможете избежать возникновения большинства из проблем выше.

Правила эксплуатации стартера

1. Не включайте стартер просто так. Он не предназначен для длительной работы, его нельзя выдерживать в рабочем состоянии слишком долго — устройство может перегреться.
2. Следите, не стал ли со временем стартер крутиться слабее, чем раньше, нет ли подозрительных шумов. Появились — лучше подумать о посещении сервиса или же самостоятельно попытаться разобраться в подозрительном поведении элемента.
3. Не забывайте делать профилактику: регулярно снимать и чистить стартер, даже если он не подает признаков неисправности.

Видео — Основные правила ремонта стартера

Важно понимать, что если у вас нет навыков ремонта автомобиля в принципе, то лучше не стоит пытаться что-то диагностировать и исправлять самостоятельно, особенно если это «что-то» связано с электросистемой авто. Лучше сразу довериться специалистам

Если же вы обладаете определенными знаниями и умеете работать руками, то некоторые варианты неисправностей можете попробовать устранить самостоятельно. В любом случае стартер — это та часть автомобиля, без которой он даже не сможет завестись. А значит, важно следить за его состоянием и вовремя проводить профилактические мероприятия.

Пробой или обрыв диодов выпрямительного моста

Напомним, что диодный мост служит для выпрямления переменного напряжения, вырабатываемого обмотками статора генератора. Поскольку в автомобильном генераторе есть три фазы, то и мост состоит из трех веток – по два диода в каждой. Когда происходит пробой одного из диодов, может наблюдаться резкое повышение напряжения в бортовой сети автомобиля. Пробой – это когда диод начинает пропускать ток в обоих направлениях, а должен только в одном.

Обрыв диодов выпрямительного моста ничем катастрофическим не грозит, в отличие от пробоя. Например, если в обрыв уходит один из диодов, то из трех фаз продолжают работать только две. Если большой нагрузки на бортовую сеть нету, то этой неисправности можно и не заметить. Однако, когда включается нагрузка, мощности двух фаз уже не хватает, а потому наблюдается просадка бортового напряжения.

Понятно, что при обрыве всех диодов, что бывает не так уж часто – генератор прекращает функционировать полностью. Это видно и по напряжению бортового вольтметра, и по контрольной лампе на панели приборов. Для более точной проверки диодов моста потребуется демонтаж генератора и его частичная разборка.

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов

Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму

При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

Рекомендуем: 5 лучших антикоррозийных средств

В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Замена втягивающего реле стартера

Совсем недавно мы писали статью на тему Как проверить стартер автомобиля самостоятельно. Там мы косвенно затронули тему выхода из строя втягивающего. В этой статье, постараемся более подробно раскрыть тему: Замена втягивающего реле стартера. Рассказать как сделать это самостоятельно без помощи так званых специалистов на СТО. Ведь выйти из строя механизм может в дали от дома и даже цивилизации. Поэтому, как снять и отремонтировать пусковой механизм автомобиля вы должны знать.

Втягивающее реле

Для начала разберемся что это за механизм и для чего он нужен вообще в автомобиле. Из себя он представляет небольшой электромагнит который перемещает бендикс стартера в сторону маховика. Когда водитель переводит ключ в положение запуска двигателя, втягивающее реле тянет шток на себя, тем самым толкая шестерню стартера в зацепление с маховиком. Как только агрегат запускается, водитель отпускает ключ зажигания. В то время пружина возвращает шток реле обратно, а с ним и шестерню стартера.

Неисправности втягивающего реле стартера

После полного запуска двигателя, стартер дальше продолжает крутиться. Происходит это из-за того что шестерня не выходит из зацепления с маховиком. Это очень отчетливо слышно при работающем моторе. Так же стартер может просто крутиться, но двигатель при этом не будет запускаться. А так же, после поворота ключа, стартер вовсе может не крутиться. Будет слышен только характерный щелчок.

Бывает так что можно обойтись и без замены втягивающего. Достаточно снять стартер с машины и сделать не большой визуальный осмотр. Посмотреть есть ли везде хороший контакт, нету ли оторванных проводов и так далее. Если визуально ничего найти не получилось. Нужно взять в руки омметр и измерить сопротивление обмотки реле. Для каждого реле свои показатели, но если брать АвтоВАЗ, то там на втягивающей обмотке 0.55 Ом, а удерживающей 0.75 Ом.

Замена втягивающего реле стартера

Весь процесс замены в деталях будет более конкретно описан в видео роликах, снятых опытными мастерами, посмотреть их можно ниже. Я же в свою очередь постараюсь описать вкратце весь процесс.

Во-первых, при работе с электрикой, нужно отсоединить клеммы с АКБ автомобиля, это обязательно. Для удобства можно снять мешающие детали авто (фильтр, адсорбер и т.д). Отсоединяем от стартера все провода идущие к нему, запоминая их расположение. Открутить три гайки крепящие стартер к двигателю. Тщательно очистить от грязи и пыли. Открутить винты фиксирующие реле на корпусе стартера. Установить новое втягивающее и собрать все в обратной последовательности.

Видео от опытного мастера

Post Views: 580

• Замена втулок стартера
• Замена щеток стартера
• Замена пыльника ШРУСа своими руками
• Замена передних тормозных колодок

Смотрите, что делать если не крутит стартер

Так почему же почему плохо крутит стартер? Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке – всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

Источник

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Устройство стартера

По своей конструкции подобное устройство включает в себя целый ряд составных компонентов:

1. Сам электромотор, который имеет форму цилиндра.
2. Втягивающее реле стартера. Применяется с целью обеспечения напряжения электромотора напрямую от зажигания. Предназначено для изменения положения обгонной муфты, а также содержит силовые контакты и специальную перемычку.
3. Якорное устройство. Подобная деталь имеет форму оси, которая делается из легированной стали. К этому элементу подключается сердечник электродвигателя и коллекторная пластина.
4. Обгонная муфта (она же бендикс стартера), оборудованная приводной шестеренкой. Имеет вид роликового устройства, позволяющего за счет шестерни зацепления передавать крутящий момент непосредственно к венцу маховика. После запуска двигателя, эта деталь проводит отключение шестеренки и венца с целью сохранности узла.
5. Щеточное устройство. Применяются при передаче тока к якорному механизму, а, точнее, его коллекторным пластинам. Такие щетки позволяют повысить уровень мощности электродвигателя в процессе рабочего цикла всего стартерного узла.

Стартер

Принцип работы

Чтобы разобрать возможные неисправности стартера их причины и способы устранения, следует понять, как работает устройство. После того как произошел поворот ключа зажигания либо нажалась кнопка запуска силовой установки, происходят следующие процессы:

1. Сначала замыкаются контакты, за счет чего посредством реле стартера подается питание на обмотку, а также втягивающее реле.
2. Дальше магнитное поле, находящееся в обмотках, начинает втягивать якорь в корпус устройства, посредством сжатия возвратной пружины.
3. После этого происходит выдавливание штока вместе с контактной пластиной. Результатом этого становится замыкание контактов, обеспечивающее начало вращения электромотора. Вместе с этим происходит выдавливание обгонной муфты, что создает сцепление мотора стартера непосредственно с маховиком двигателя, обеспечивая его запуск.
4. Как только механизм силовой установки автомобиля крутится быстрее шестерни бендикса, происходит срабатывание обратной пружины, ставящей элементы стартера в первоначальное место.
5. После возврата ключа зажигания в исходное положение пропадает напряжение, находящееся на управляющей клемме.

Именно при работе этого механизма возникают проблемы запуска автомобиля.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Устройство стартера в автомобиле

Стартер как элемент структуры автомобиля совсем не сложный по своему строению, но очень важный. Если он неисправен, то автомобиль просто не заведется и не сдвинется с места. Без исправно работающего стартера запуск двигателя никак невозможен.

Устройство стартера автомобиля

Глобально сам по себе стартер — это небольшой электромоторчик с реле, которое включает и отключает его, а также так называемым бендиксом, который и отвечает за вращение маховика самого двигателя. Вся система находится внутри корпуса, изготовленного из металла.

Как работает стартер

Если рассматривать стартер более глобально, то внутри него есть специальные «башмаки» — магнитные сердечники, которые являются статором. Есть и «якорь» — вал со стальным сердечником со специальными рамками, которые во время работы устройства вращаются вокруг магнитных полюсов и соединены с коллектором, в свою очередь имеющим соединение со специальными «щетками». Последние есть как положительные, соединенные с АКБ, так и отрицательные, идущие к так называемой массе. На корпусе стартера также есть специальный контакт, к которому при сборке и присоединяется одна из клемм аккумулятора — плюсовая.

Так выглядит якорь стартера

На валу «якоря» есть специальное соединение, где расположены втулка и бендикс с шестерней, который может перемещаться по оси. Он подходит к маховику, поворачивает его и уходит обратно. Стоит понимать, что сам по себе он не перемещается: двигаться ему помогает специальное втягивающее реле.

Бендикс стартера

Если рассмотреть работу стартера пошагово, то она выглядит примерно так:

• включение зажигания и передача напряжения реле;
• намагничивание катушки реле и движение сердечника, который двигает бендикс к маховику;
• замыкание пятаков на электродвигателе и подача тока пуска на якорь;
• вращение якоря в магнитном поле и запуск стартера.

Работа стартера автомобиля

Как только двигатель запустился, ток перестает подаваться на реле, происходит размыкание пятаков, а бендикс возвращается в первичное положение. Далее стартер не используется до необходимости следующего запуска двигателя.

Как исправить

Существует несколько способов, как можно попытаться самостоятельно исправить дефект. Но если следующие советы не помогут, потребуется отправиться на автосервис:

1. Следует проверить, корректно ли подключены провода от аккумулятора к самому стартеру.
2. Дальше стоит оценить саму батарею на наличие достаточного уровня заряда. Так, если свет от фар тусклый – это указывает на разрежённость аккумулятора. Для запуска двигателя достаточно воспользоваться питание из другого автомобиля.
3. Следующий способ заключается в том, чтобы снять провода, находящиеся на замке зажигания, идущие к стартеру, после чего временно их соединить. Когда происходит запуск устройства – это говорит о проблеме в самом замке зажигания.
4. Последний доступный вариант состоит в том, чтобы подключить напрямую провод питания от батареи к штекеру реле. При срабатывании агрегата подобная ситуация говорит о проблемах в электроцепи.

Стартер – это устройство в автомобиле, отвечающее за запуск двигателя посредством электрического тока. Для этого он обеспечивает первые обороты двигателя для начала сгорания топлива в ДВС. Но существует ряд неисправностей, из-за которых невозможно срабатывание агрегата и далеко не всегда их можно выявить самостоятельно.

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

• щетки,
• втулки и корректор якоря,
• пятаки,
• вилка,
• шестерня,
• тяговое реле,
• демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

1. Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
2. Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
3. При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
4. После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
5. Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
6. При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
7. Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
8. Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео Автоэлектрика ВЧ).
