Топливный насос ВАЗ 2110: признаки неисправности бензонасоса

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ваз 2110: замена бензонасоса своими силами

Ваз 2110 замена бензонасоса

Как правило, на ваз 2110 замена бензонасоса проводится не так уж и часто, но если топливо некачественное, то данная деталь может быстро выйти из строя. Замена бензонасоса на ваз 2110 – это ответственный процесс, который нужно уметь грамотно проводить.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

Причина поломки бензонасоса

Причин, как правило — две. Первая — это сильное загрязнение топливного фильтра, вторая — привычка владельца автомобиля ездить с полупустым баком.

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию инструкцию по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

1. Прежде всего следует подготовить автомобиль к этой процедуре, для этого, при помощи ветоши произведите очистку двигателя, блок цилиндров, а также сам бензонасос от пыли и грязи, при помощи уайт-спирита или спец-очистителя.

2. Для следующего этапа понадобится два болта М8, для того чтобы заглушить отверстия шлангов, поскольку при их отсоединении будет вытекать топливо.

3. Далее, при помощи крестовой отвертки или ключа на «8» ослабьте крепежные хомуты, которые удерживают топливные шланги и демонтируйте шланги со штуцеров бензонасоса.

Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее болтами М8.

4. Замена бензонасоса ВАЗ продолжается и следующим этапом будет — снятие бензонасоса, для этого открутите две гайки крепления, которыми бензонасос крепится к блоку цилиндров, используя ключ на «13».

5

Когда все готово, можно приступать к снятию бензонасоса со шпилек, при этом обратите внимание на состояние прокладки, в случае необходимости произведите ее замену

6. Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой.

Финальная проверка перед заменой стартера

Поворачиваем ключ в положение II, и ничего не происходит… В этом случае открываем капот и снимаем воздушный фильтр, открутив винт на кузове и ослабив хомут на патрубке. Под корпусом фильтра находится стартер. На фото мы видим следующее: шнур втягивающего реле кто-то отключил.

То, что мы нашли под фильтром

Игольчатым пробником проверяем, что при повороте ключа появляется «+12». Затем, после проверки, заматываем шнур изолентой.

• Медь начищена до блеска;
• На провод (см. фото) подаётся «плюс»;
• Стартер даже не щёлкает.

Первое, что нужно проверить – контакты АКБ. Снимаем клеммы (ключ «на 10») и смотрим, что находится под ними. Нет смысла измерять напряжение пробником – он покажет «12 Вольт».

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ваз 2110: замена бензонасоса своими силами

Ваз 2110 замена бензонасоса

Как правило, на ваз 2110 замена бензонасоса проводится не так уж и часто, но если топливо некачественное, то данная деталь может быстро выйти из строя. Замена бензонасоса на ваз 2110 – это ответственный процесс, который нужно уметь грамотно проводить.

Принцип работы

Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

• в реле задействована классическая схема смыкания контактов;
• сердцевина реле представлена классической катушкой;
• задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле. В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами. Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

• Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
• Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

1. неисправность регулятора давления топлива в рампе;
2. поломку бензонасоса или заметное снижение его производительности по причине износа;
3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

1. выход из строя предохранителя бензонасоса;
2. поломка реле бензонасоса;
3. проблемы с «массой» бензонасоса;
4. неисправность электромоторчика бензонасоса;
5. окисление или залом контактов и клемм бензонасоса;
6. неисправен сам бензонасос;

Функционирование насоса

Во время эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса. Либо же загрязнение топливного бака, следовательно, фильтра, установленного в нижней части насоса

Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Очень много запчастей на них, найти их можно в любом автомагазине

Правда, не всегда качество изделий хорошее. На рынке порой попадаются откровенные подделки, которые не смогут прослужить и нескольких месяцев. Конечно, нарваться на некачественную запчасть можно даже в том случае, если вы приобретаете ее для автомобиля иностранного производства. Срок службы насоса ВАЗ 2110 составляет около 100 тысяч км. Если принять во внимание тот факт, что в среднем за год автомобилист приезжает около 30 тысяч километров, то во временном промежутке срок службы насоса составит около трех лет. После этого необходима замена бензонасоса ВАЗ 2110.

Когда выполняется замена

Такой мелкий ремонт производится по мере загрязнения сетки, что происходит достаточно быстро, учитывая качество отечественного топлива. Правильный подход — это сменить все расходные материалы одновременно, ориентируясь по периодичности заливки нового масла в двигатель.

В ходе этой процедуры можно осуществить замену воздушного и масляного фильтров, а также сетки бензонасоса. Если взять за привычку менять эту сетку только после окончательного ее засорения, то насос будет постоянно работать с повышенной нагрузкой, в результате чего быстро потребуется ремонт или даже замена бензонасоса ВАЗ 2110.

Если после этого двигатель автомобиля не запускается либо даже звук работы насоса ВАЗ 2110 не прослушивается, то нужно проверить наличие давления бензина в магистрали. Это делается с помощью стравливающего клапана на рампе. О порядке проверки будет сказано ниже. При отсутствии горючего становится ясно, что не работает бензонасос либо засорилась его сетка.

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

1. отвёртка с крестообразной битой;
2. шлицевая отвёртка;
3. ключ (головка) на 10;
4. ключ на 13;
5. 2 чистых сухих пластиковых бутылки объёмом 2л;
6. отрезок шланга (50 см) такого же диаметра, как и топливный; 1–1,5 л бензина;
7. штангенциркуль (линейка);
8. секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту.

Алгоритм проверки следующий:

• Поднимаем капот, находим насос.
• Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.

Проверка производительности заключается в измерении количества топлива, перекачанного за определенный отрезок времени

• На выходной штуцер надеваем отрезок приготовленного шланга, а его второй конец опускаем в одну из пустых бутылок.
• Наполняем вторую бутылку бензином. В неё опускаем шланг от карбюратора, снятый с насоса. Когда в поплавковой камере закончится топливо, оно будет всасываться с бутылки.
• Запускаем двигатель, устанавливаем обороты на уровне 2000 об/мин, включаем секундомер и наблюдаем за работой бензонасоса.

Если количество топлива, перекачанного за 1 минуту меньше 1 литра — бензонасос неисправен

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

1. неисправные клапаны;
2. разрыв одной или нескольких мембран;
3. засорение сетки насоса;
4. износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

Отсоединяем от насоса оба шланга топливопровода.

Отсоединяем впускной и выпускной шланги

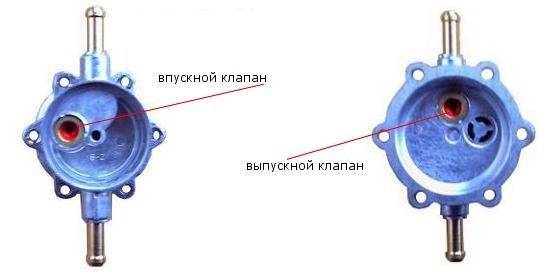

• Проверяем впускной клапан. Для этого затыкаем пальцем соответствующий штуцер и несколько раз нажимаем на рычаг ручной подкачки топлива. Пальцем вы должны ощутить разрежение (всасывание). Если его нет — клапан вышел из строя.
• Проверяем выпускной клапан. Прикладываем палец к выпускному штуцеру, нажимаем рычаг. На выходе должен ощущаться напор воздуха. В ином случае — неисправен выпускной клапан.

При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном — напор воздуха

Если же с клапанами все в порядке, проверим состояние фильтрующей сетки. Ключом на 10 откручиваем крышку насоса. Извлекаем оттуда и осматриваем сетку на предмет засорения. Сетка в порядке — идём дальше.

Сетчатый фильтр не должен иметь следов повреждения и деформации

• Ключом на 13 откручиваем гайки крепления насоса.
• Аккуратно, чтобы не повредить прокладки, снимаем устройство со шпилек, сливаем с него бензин, извлекаем толкатель.

Открутив две гайки, снимаем бензонасос со шпилек

Шлицевой отвёрткой откручиваем 6 винтов, соединяющих 2 части корпуса насоса. Разбираем устройство, извлекаем стержень с мембранами. Откручиваем верхнюю гайку ключом на 10, снимаем мембраны со стержня. Оцениваем их состояние. Они не должны иметь трещин, разрывов, следов деформации.

Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

При помощи штангенциркуля или линейки замеряем длину штока привода бензонасоса. Она должна составлять 82,4 мм. Если она меньше, или шток имеет следы износа на любом из его концов, к дальнейшей работе он непригоден.

Длина толкателя должна быть 82,4 мм

Диагностика

Если вы не можете завести автомобиль, а двигатель стартера работает нормально и искра есть, проверьте подачу топлива. Если насос работает и бензин течет, следует продолжить выяснение причины. Чтобы первоначально проверить, работает ли насос, просто откройте крышку бака, включите зажигание и прислушайтесь к характерному звуку перекачки.

Не заменяйте компоненты сразу, сначала проверьте предохранитель, отвечающий за электродвигатель бензонасоса. Даже если он работоспособен, проверьте питание мультиметром или тестером и проверьте реле. Если питание включено, замена насоса неизбежна.

Это еще сложнее, если насос работает, т.е. жужжит при включении. Сначала проверьте состояние фильтра и очистите его, если он забит посторонним предметом. Неисправности также могут быть вызваны неисправностями свечей зажигания, инжекторов, датчиков, перепадами давления в топливной магистрали и т.д. Давление в рампе, в свою очередь, зависит от герметичности соединения линии и исправности перепускного клапана.

Стоит отметить, что когда бензонасос включен, но двигатель остановлен, давление измеряется с помощью манометра. Отсутствие стандарта или серьезное отклонение от него будет признаком неисправности.

Проверка электрической цепи

В отличие от карбюраторных двигателей, топливный насос имеет механический привод в инжекторе ВАЗ 2110/2112, отвечающий за работу этого устройства с помощью специальных реле и предохранителей. Поэтому необходимо проверить эти элементы перед диагностикой самого насоса. Если хотя бы один из них неисправен, насос вообще не будет работать.

Включите зажигание, не запуская двигатель, и прислушайтесь. Работающий бензонасос при запуске издает характерный «свистящий звук». Если это не так, то неисправен либо сам насос, либо один из компонентов в его цепи питания.

Реле и предохранитель насоса расположены в дополнительном монтажном блоке внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую крышку (возле левой ноги переднего пассажира). Он удерживается на месте с помощью нескольких саморезов. Под крышкой вы найдете три реле и три предохранителя. Обычно элемент защиты цепи бензонасоса расположен в центре.

Чтобы проверить предохранители, выньте их из гнезда и «протестируйте» тестером. При необходимости замените его и соблюдайте номинальное значение (15A). Маловероятно, что вы сможете проверить реле без специализированного оборудования. Однако можно взять другое реле, например, вентилятора радиатора (крайнее слева) и установить его на место проверяемого. Включите зажигание и послушайте работу бензонасоса, чтобы убедиться, что он работает. Если это так, приобретите и установите новое реле. Если проблема сохраняется, продолжите диагностику.

Проверка давления

Чтобы проверить давление бензонасоса, вам понадобится прибор для измерения давления. Его нужно будет подключить к топливной системе, которая находится под капотом ВАЗ 2110/2112. Манометр будет подключен к фитингу топливопровода, ведущего к двигателю. Если манометр показывает давление более 3,3 кг/см при вращении на холостом ходу, то определенно есть проблема с бензонасосом.

Если манометр показывает давление ниже 2,3 кгс/см, проблема не в насосе, а в другом компоненте — фильтре.

Возможные причины неисправности бензонасоса

Механический бензонасос в разборе

Механический бензонасос может выходить из строя по следующим причинам:

1. При нарушении целостности диафрагмы.
2. После скапливания под клапанами грязи.
3. При засорении фильтра.
4. При потере пружиной упругости.
5. При нарушении герметичности корпуса.
6. При естественном износе деталей в процессе эксплуатации.

Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:

Сгоревшие контакты внутри бензонасоса

1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.

2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

Засоренный фильтр бензонасоса

3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.

Расплавленная турбина бензонасоса

4. Длительная езда на автомобиле с небольшим количеством топлива, при котором насос находится в не погруженном состоянии, испытывает значительный перегрев, быстро расходует внутреннюю смазку и выходит из строя.

5. Естественный износ трущихся частей насоса.

Как работает современный насос?

На смену карбюратору пришел современный, более надежный инжектор, поэтому многие владельцы даже первых «десяток» сегодня стараются модернизировать свои автомобили, убирая карбюратор. И правильно делают! Но вместе с инжектором нужно заменить также некоторые другие системы.

В карбюраторных автомобилях применяется диафрагменный насос, он качает топливо, когда работает двигатель. Там же, где установлен инжектор, электрический бензонасос включается, создавая необходимое давление еще перед тем, как двигатель запустится.

Схема работы бензонасоса

То есть, питается он от аккумулятора. Если на ВАЗ 2110 установлен инжектор, то производительность, а также экономичность автомобиля несравненно выше.

Для электрического бензонасоса все данные, позволяющие ему правильно работать, подаются от компьютера. Но, как известно, совершенных агрегатов, как и вечного двигателя, не существует, поэтому время от времени насос на ВАЗ 2110 (инжектор) требуется разобрать, чтобы произвести его ремонт.

Устройство топливной системы

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый сложный дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

• Шнур «+» контачит с массой;
• Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

• Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
• Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.
