Топливный насос ВАЗ 2110 и 2109 – сердечный клапан автомобиля

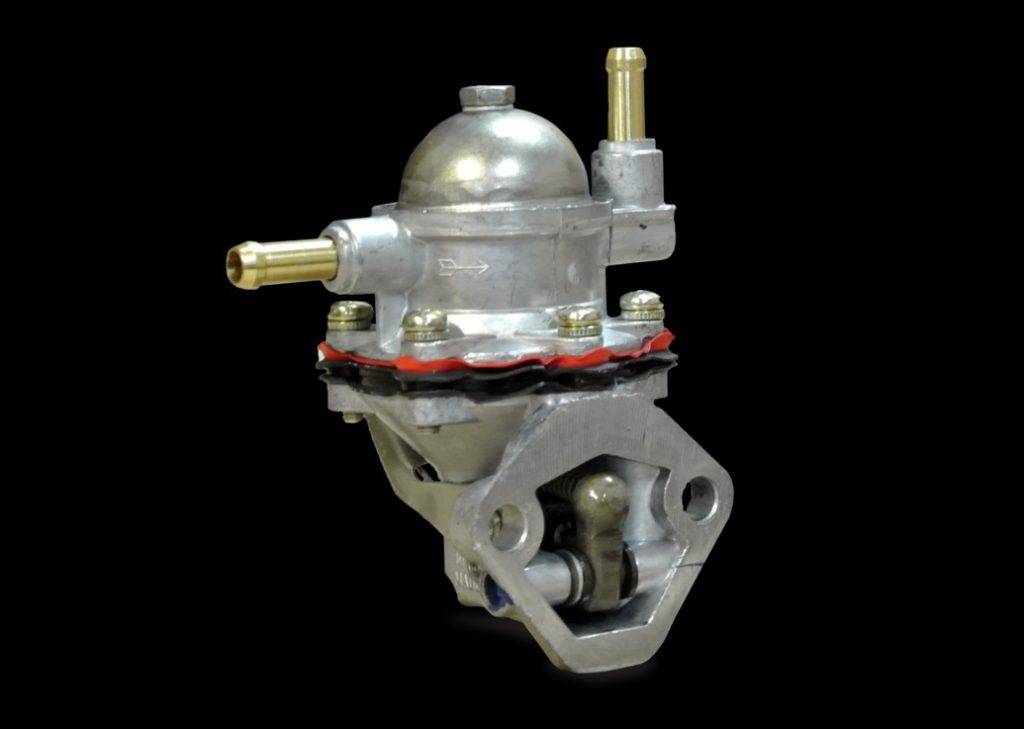

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

  • толкатель;
  • пружина;
  • балансир;
  • крышка;
  • винт крышки;
  • гайка;
  • сетчатый фильтр;
  • мембраны (рабочие и предохранительная);
  • нижняя и верхняя тарелки;
  • шток;
  • клапана (впускной и выпускной);
  • рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

  • возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
  • рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
  • при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
  • при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Рекомендуем: Что делать, если не горит одна фара ближнего света

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Как заменить бензонасос на ВАЗ-2110

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

  1. В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
  2. Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
  3. Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
  4. Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
  5. Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
  6. Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
  7. Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
  8. Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.

Источник

Бензонасос ваз 2109 инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака

Обратите внимание на то, что там имеются шайбы. Не потеряйте их

Вот и все, теперь насос может быть спокойно снят для замены или ремонта

Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя

Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его

В противном случае помпа не сможет создать нужное давление

В противном случае помпа не сможет создать нужное давление.

Установка насоса

Обратите внимание на состояние проводов, когда проводится замена бензонасоса ВАЗ 2109. Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции не должно быть

Установка топливного насоса проводится в последовательности, обратной снятию

Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами

Установка топливного насоса проводится в последовательности, обратной снятию. Сначала ставите корпус в бак, попадая на шпильки. Затем нужно затянуть все гайки, после чего поставить на место шланги и подключить штекер с проводами.

Замена топливного насоса на ВАЗ 2110 инжектор

Перед тем, как поменять бензонасос на ВАЗ 2110 с системой впрыска инжектор, следует приготовить новую запчасть и необходимые для работы инструменты. При правильном подходе сама процедура не займет много времени, 20–30 минут, максимум час, если что-то пойдет не совсем гладко.

Инструменты

Набор инструментов для замены бензонасоса небольшой, но должен быть под рукой, чтобы в процессе ремонта не бегать и не искать подходящий ключ или отвертку.

При демонтаже и установке нового бензонасоса понадобятся:

  • ключ для ослабления клемм на аккумуляторе, размер зависит от установленного крепежа;
  • отвертки плоская и крестовая;
  • ключ на 17;
  • трубчатый ключ или глубокая головка на 7 с трещоткой или воротком.

Приготовив инструмент и новую деталь, можно приступать к слесарным работам.

Как выбрать новую деталь

Штатный топливный насос, устанавливаемый на инжекторные десятки, имеет каталожный номер 2112-1139009. При желании можно заменить его на аналогичную деталь других производителей. В некоторых случаях такой выбор будет продиктован большей надежностью аналогов, в других — относительно демократической стоимостью.

Для замены предлагаются:

  • Bosch 0 560 454 035, имеющий более высокие показатели качества и износостойкости;
  • Fenox EFM33006O7 с невысокой стоимостью;
  • Ween 192-0262, недорогой как и Fenox;
  • Pekar 2112-1139009 — будет чуть дороже предыдущих, но дешевле оригинала;
  • ATS 53453, имеет более высокую стоимость, но и на качество автовладельцы не жалуются.

Какой из них лучше, выбирать автовладельцу придется самостоятельно, исходя из собственных предпочтений, запросов, наличия средств.

Демонтаж старого бензонасоса

Процедура демонтажа электробензонасоса вазовской десятки стандартная для всего семейства серии.

Пошагово выполняются действия по устранению неисправной детали:

Отключается клемма на аккумуляторе.
Проверяется и при необходимости стравливается давление в топливной системе через специальный клапан на рампе, прикрытый защитным колпачком.
Снимается подушка заднего сиденья и отодвигается подрезанная часть ковролина.
Убирается в сторону крышка люка

Для этого откручиваются два крепежных шурупа.
Отсоединяется электропитание путем отделения колодки проводов от разъема.
Ослабляется или удаляется хомут топливной магистрали.
Откручиваются ключом две магистрали от бензонасоса.
Уплотнительные прокладки на концах топливопроводов необходимо заменить.
Откручиваются 8 болтиков крепления.
Снимается прижимное кольцо и осторожно вытаскивается корпус топливного насоса.
Снимается и осматривается уплотнитель. При необходимости проводится его замена.

Особое внимание следует уделить соблюдения техники безопасности, в том числе пожарной

Установка нового

Установка нового электробензонасоса проводится в обратном порядке.

Последовательно выполняется такие действия:

  1. Устанавливается уплотнитель.
  2. Аккуратно вставляется новый насос.
  3. Устанавливается прижимное кольцо и закручиваются 8 болтов крепления.
  4. Прикручиваются топливные магистрали.
  5. Подсоединяется электропитание в разъем.
  6. Устанавливается крышка люка и закрывается откинутым клапаном ковролина.
  7. Устанавливается подушка заднего сиденья.
  8. Подключаются клеммы аккумулятора.

При установке следует помнить, что выбитая на корпусе стрелка должна быть направлена назад.

Обратный клапан бензонасоса на ваз 2110

Ответ именно под ваш запрос обратный клапан бензонасоса на ваз 2110 – заходите. Хотите научиться ремонтировать авто своими руками? Тогда смотрите бесплатний урок. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Показов: 304138

Категория: Сделать ремонт автомобиля

Смех в теме: Просто невозможно в самом деле. У жены такой почерк неразборчивый, что невозможно почти ничего понять и даже прочитать. Оставила на столе утром записку, так я целый час мучился, расшифровывая. Что именно надо сделать с пылесосом – не понял. Про кастрюлю, картошку – ничего толком не разобрал. Ещё было про мусор – вообще сплошные каракули. Единственное предложение, которое легко было понять, потому что написано чётким и ясным почерком: “Котлеты в холодильнике, не ешь холодными, подогрей!”

Опубликовал Админ: по просьбе Истукарийа

Мнение автовладельца: Машинка очень шустрая, прекрасная аэродинамика, неплохой дизайн. Вполне мягкая подвеска. Ha сегодняшний день нет ни единой поломки или отказа как электроники так и силовых агрегатов. Двигатель 1,6 справляется не плохо, пообщавшись c владельцами 1,4 – говорят порой на обгон при полной загрузке авто не хватает мощности. Климат-контроль – отрабатывает свое на твердую 5. B зимнее время очень приятное впечатление от функций: подогрев руля, подогрев лобового стекла, подогрев сидений. Неплохо продумана и функция включения фар, как толькоопускаешь ручник – загораются дневные ходовые огни, очень удобно. Зимой заводится без проблем, в салоне прогревается очень быстро. Штатная мультимедиа свое отрабатывает неплохо. Слышал что многие жалуются на USB – проблем не было, поддерживает флешки до 8Gb, пробовал 16 Gb – не увидела. Маловато количество запоминающих станций, всего 8. Особо хочется отметить, что при движении при неровностях (стиральной доске) на данный момент нет ни одного сверчка, самого удивляет. Хотя дороги у нас желают лучшего, пока грейдер не пройдет – плакать хочется. Смотрел краш-тест, особо интересовал вопрос каким все же топливом поить коня, остался доволен тем что машинка кушает как 95-й так и 92-й бензин, попробовал на практике – разницы абсолютно никакой нет, посему заливаю 92-й и не парюсь.И так позади 25000 первое TO и доп положительных и отрицательных эмоций.Качества ходовой пока на уровне, подвеска работает на отлично. Пластик в салоне o жары не загнулся, без трещин и т.д. Электроника отрабатывает свой хлеб на 100%, климат-контроль без замечаний. Ha первом TO до установили сеточки на радиатор, дабы не забивались мелким камнем и т.д. обошлось в хорошую сумму. Теперь идем ниже к недостаткам!

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

  • заправляться только качественным топливом;
  • поддерживать максимальный уровень топлива в баке;
  • не пользоваться автомобилем с разряженным аккумулятором;
  • своевременно производить замену топливного фильтра;
  • реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Бензонасос Ваз 2109 инжектор

>Бензонасос на Ваз 2108 2109 21099 инжектор устанавливают электрический. То есть включается он подачей на него напряжения +12В от аккумулятора. Расположен он в бензобаке автомобиля. Задача бензонасоса — подача топлива под давлением в топливную рампу, откуда с помощью системы впрыска оно распыляется непосредственно в рабочий цилиндр. Проверка работоспособности бензонасоса Ваз 2108 2109 21099: 1) При включении зажигания насос должен начинать работать. То есть в районе заднего сидения должен быть слышен звук его работы. Поэтому самое первое, что нужно сделать — это проверка предохранителя и реле включения бензонасоса. На крышке монтажного блока с обратной стороны подписаны назначения реле и предохранителей. Если предохранитель целый и реле исправно, то необходимо снимать заднее сидение автомобиля и мерять напряжение на самом бензонасосе. Делается это с помощью мультиметра или проводов с лампочкой на 12В.

У инжекторной Ваз 2109 электрический топливный насос

Если на насосе присутствует напряжение, то с электрической частью все нормально, необходимо смотреть топливную систему. Если напряжение не поступает на бензонасос, необходимо проверить провод от монтажного блока к бензонасосу, возможно он поврежден. 2) На Ваз 2108 2109 21099 инжектор не рекомендуется допускать уровень топлива в баке менее 10 литров. Не самое удобное требование, учитывая, что емкость бензобака у автомобиля 45 литров. Однако у этого есть основания: если в бензобаке будет низкий уровень топлива, то бензонасос может схватить воздух, что недопустимо.

Проверка работы насоса производится с помощью замера давления в топливной рампе.В рампе есь специальное отверстие для подключения манометра. Если на насос поступает напряжение, но давление в топливной рампе нет, надо проверить . Если он в порядке, проверяется топливная магистраль от бака к рампе, если она также не повреждена, то бензонасос скорее всего неисправен.

Для дальнейшей диагностики бензонасос Ваз 2108 2109 21099 необходимо снять с автомобиля и попробовать установить новый. Если с новым бензонасосом все будет работать, значит старый насос неисправен. Если же и с новым бензонасосом давление в топливной рампе не и автомобиль , то проблема будет в топливной системе.

Если у вас нет манометра, работу бензонасоса можно проверить по количеству перекачиваемого топлива за единицу времени. Вывернув золотник, подключаем к рампе шланг, который опускаем в ёмкость для измерения. На Калине и Гранте насос должен качать 35 литров за час, или 0,5 л. за минуту. На десятке насос перекачивает 1 л. в минуту. В случае, если вытекло гораздо меньше топлива необходимо проверить все фильтры. Под днищем, рядом с бензобаком — фильтр высокого давления. Еще один фильтр, который необходимо проверить, находится в самом баке на топливном модуле

На что обратить внимание: Чтобы демонтировать бензонасос с автомобиля, необходимо снимать топливный бак. Прямо из салона бензонасос Ваз 2108 2109 21099 инжектор снять нельзя, можно только проверить поступление на него напряжения

ВАЗ 2110 не качает бензонасос, причины

Сначала рассмотрим поломки механической заправки. Все детали автомобильного двигателя подвержены старению и износу, и ресурсы механического бензонасоса также со временем стареют.

К основным неисправностям в работе механического устройства можно отнести:

  • Неисправность клапана.
  • Разрыв диафрагмы.
  • Деформация оболочки.

Если диафрагма пропускает воздух, топливный насос может перестать подавать топливо в карбюратор, или бензин может пройти через разорванную диафрагму в картер, где он смешивается с моторным маслом. При попадании топлива в масло резко возрастает расход топлива и двигатель начинает плохо заводиться, особенно в теплом состоянии. Проверить наличие топлива в картере достаточно просто — если поджечь масляный щуп зажигалкой, начнется возгорание. Кроме того, из отстойника будет пахнуть горючим.

Распространенной неисправностью механических бензонасосов является деформация поверхности крепления масляного цилиндра к вспомогательному корпусу. Если поверхность деформируется, моторное масло начинает вытекать в месте встречи плоскостей.

Теперь насчет электрического бензонасоса.

Если он перестал работать, причин выхода из строя может быть несколько:

  • Сгорел мотор бензонасоса.
  • Реле перестало работать.
  • Перегорел предохранитель.
  • Неисправная электропроводка.
  • Неисправность блока управления двигателем.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
