Горит лампочка аккумулятора на панели приборов: что делать водителю

Горит лампочка аккумулятора – износ щеток генератора

Уменьшите нагрузку на бортовую сеть, то есть выключите максимальное количество потребителей электроэнергии, в том числе магнитолу, вентилятор, фары, обогрев стекла, противотуманки и дворники. Аккумулятор заряжается только в процессе работы двигателя. Если же генератор в порядке, то попросите проверить и саму батарею; скорее всего, срабатывание индикатора батареи в этом случае было вызвано неисправным аккумулятором. Проверьте клеммы на аккумуляторе. После этого индикатор аккумулятора может и погаснуть.

Иногда лампочка аккумулятора может гореть по причине изнашивания щеток генератора. В результате этого электричество не вырабатывается, аккумуляторная батарея не получает требуемого заряда, и загорается индикатор на панели приборов. В таком случае надо осуществить замену щеток генератора.

Разумеется, если неисправность в самом реле, то даже при нормальном заряде датчик будет сигнализировать о неисправности.

Если загорелся значок аккумулятора (то есть на панели появился красный прямоугольник со знаками плюс и минус), либо значок аккумулятора мигает, то проблемы в машине скорее всего с генератором. Если ремня нет (порвался) пробуем покрутить шкив генератора, если он не крутиться значит скорее всего требуется замена подшипника генератора. Если ремень стоит проверяем его натяжку, надавливая на него пальцем в середине между шкивом генератора и соседним шкивом.

Как работает индикация аккумулятора

Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Лампа давления масла гаснет уже после того, как мотор начал работать и разгонять смазывающую жидкость по системе. А вот лампочка аккумулятора гаснет, как только двигатель завёлся и начал работать генератор.

Загорание лампочек – это непременная составляющая процедуры самодиагностики важных систем автомобиля, которая запускается при включении зажигания. Если диагностика не выявила нарушений в работе, лампочки вскоре гаснут. Так что если кратковременно загорелась лампочка аккумулятора при повороте ключа, это нормально – в это время аккумуляторная батарея отдает ток, а когда двигатель начинает работать, источником тока становится генератор, который часть своей нагрузки делегирует АКБ, подзаряжая её.

Но это упрощённое схематическое описание процесса, на самом деле всё намного сложнее и включает несколько промежуточных элементов. Опишем, как всё происходит.

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей – диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку.

Как только ДВС начинает работать, на контактах лампы напряжение выравнивается, в результате чего лампочка гаснет, а ток начинает течь в обратном направлении, от генератора к батарее.

Таким образом, можно утверждать, что работа лампы аккумулятора зависит от функционирования генератора, причем один её контакт связан с клеммой генератора напрямую, а второй присоединён к описанной выше цепи, идущей от аккумуляторной батареи.

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

  • Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.
  • Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.
  • Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.
  • Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.
  • Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.
  • Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

Щетки генератора

Щетки получают ток и передают его на аккумулятор. Хоть детали и маленькие, но они очень важны, ведь обеспечивают езду автомобиля. Изготавливаю их из графита, иногда пропитывают специальным раствором для продолжительной работы.

Для выявления неисправностей снимают щеточный узел и осматривают его. Опалины и другие характерные признаки указывают на изношенные детали. Неисправность щеток обусловлена и механическим износом. Для этого измеряют высоту графитовых элементов. Срочно заменяют деталь при высоте меньше 5 мм.

На старых иномарках и в отечественных машинах проверяют неполадки щеток другим методом. При работающем двигателе скидывают минус с аккумулятора. Если мотор продолжает работать – все в порядке, щетки подают напряжение.

Лампа работает при включённом двигателе: как выявить причину

Проверьте, насколько интенсивно горит пиктограмма и когда это происходит. Исходя из этого, вы поймёте, где кроется неполадка.

Постоянный свет

Вероятнее всего, проблема в том, что АКБ нужен больший заряд в процессе движения. Причинами этой неполадки могут быть также:

  • ослабление;
  • полный или частичный износ ремня генератора;
  • перегорание реле регулятора;
  • поломка генераторных щёток.

В любом из случаев необходимо заменить вышедший из строя элемент.

На поворотах

Неполадка кроется в диодном мосте либо в другой системе. Для максимально точной диагностики рекомендуется обратиться за помощью к специалистам.

На высоких оборотах

Износились токосъёмные кольца. Также причиной проблемы может быть плохо натянутый ремень генератора, неисправности подшипников либо генераторных щёток.

На холостом ходу

В поиске дефекта нужно исследовать ремень генератора, регулятор и диодный мост. Если индикатор горит вполнакала, начните проверку с моста, если ярко — с реле.

Моргает, загорается периодически, тускнет

Мигающая (тусклая) пиктограмма свидетельствует о стирании медных колец якоря либо генераторных щёток. Нужно перестать использовать изношенные детали и купить новые.

Если лампа заряда едва горит, нужно проверить генераторные щётки

Горит еле заметно

Горящая вполнакала лампа говорит о неисправности моста диодов или изоляции. Для решения проблемы рекомендуется заменить мост. Также плохая работа индикатора может означать, что ключ зажигания повернут не до упора — в этом случае стоит просто налить немного WD-40 в скважину замка зажигания.

Для более качественной работы индикатора заряда аккумулятора следует капнуть WD-40 в скважину замка зажигания

При выключенном зажигании

Неисправность кроется в генераторе. Автовладельцу, увы, не обойтись без его замены, а это чревато существенными финансовыми тратами.

Во время зарядки

Если зарядка осуществляется, но лампочка продолжает гореть, то необходимо очистить окислившиеся контакты. Иногда может понадобиться переброс массы от батареи к стартеру.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  1. Ослабление натяжения ремня на генератор, его износ или повреждение; перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  2. поломка реле-регулятора, диодного моста, дополнительных диодов;
  3. появление обрыва в цепи возбуждения генератора;
  4. снижение качества контакта на клеммах АКБ или выводе генератора;
  5. износ щеток генератора;
  6. отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  1. контрольную лампочку на двенадцать Вольт,
  2. две отвертки (с плоским и крестообразным жалом),
  3. мультиметр,
  4. пассатижи,
  5. ножик,
  6. для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Не нашли интересующую Вас информацию? на нашем форуме.

Готовим инструменты и исправляем внешние поломки

Когда осмотр завершен, возможные причины или проблемные участки обнаружены, то запасаемся инструментами:

  • стрелочный вольтметр или мультиметр;
  • отвертки с крестовыми и плоскими наконечниками;
  • контрольная лампа накаливания 12 В не более 3 Вт;
  • пассатижи, наждачка и нож.

В большинстве случаев работу приходится проводить с генератором. Замеры вольтметром проводим на аккумуляторе, который в результате должен показать значения близкие к 12 В.

Необходимо очистить кабели с большим диаметром, по которым осуществляется зарядка аккумулятора. Далее проводим мониторинг напряжения на контакте «30», соединенном с генератором. Если значение выше, чем полученный результат замера на АКБ, то защищаем клемму и меняем этот кабель.

Ситуация может быть такой, что световой индикатор не зажжен на панели, а вольтметр демонстрирует наличие зарядки. При этом батарея разряжается, хотя в бортовой сети присутствует нормальное напряжение. Рекомендуем включить всех электропотребителей, которые имеются в автомобиле, и посмотреть на то, как себя поведет вольтметр.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

  • износ щеток
  • неисправность реле регулятора
  • неисправность выпрямителя (диодного моста)
  • износ коллектора ротора

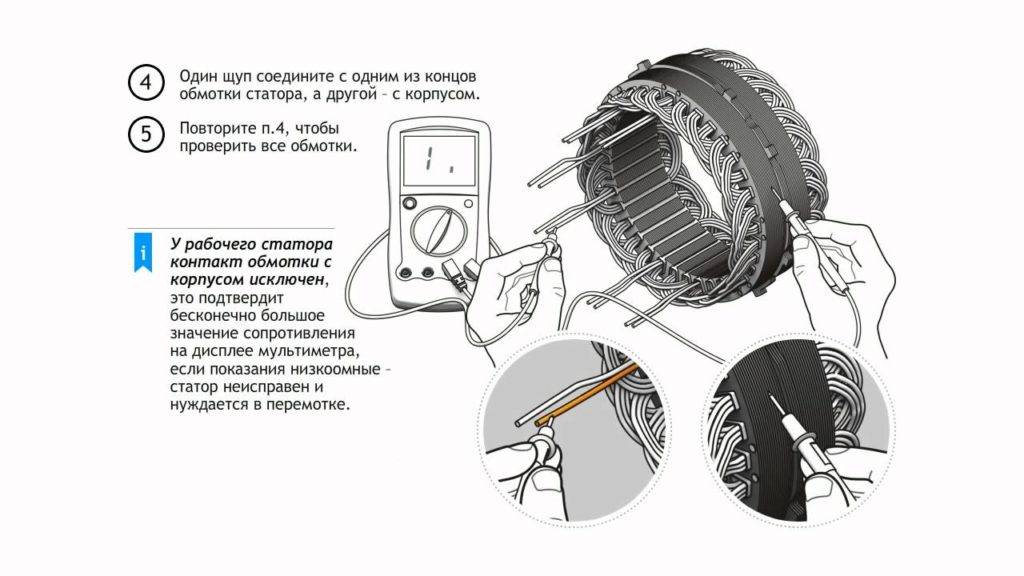

  • обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые

Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой

Современные авто имеют на приборной панели значок-индикатор аккумулятора, который загорается в момент запуска и затем гаснет при исправности всей цепи генератора и АКБ.

У водителей случается несколько вариаций проблем с этим индикатором:

  1. Лампочка не гаснет после запуска двигателя и постоянно горит индикатор аккумулятора.
  2. Во время движения индикация АКБ, то загорается, то гаснет. В последствии может начать светиться постоянно.

Причин для свечения индикатора аккумулятора существует достаточно много, для выявления точного диагноза потребуется действовать путем перебора.

Разновидности

Фабричные автомобильные индикаторы классифицируют по следующим показателям:

  1. Способ подключения. Прибор можно присоединить с помощью бортовой сети или разъема прикуривателя.
  2. Отображение сигнала. Приспособление может быть цифровым или аналоговым.

Принцип работы у всех индикаторов довольно схож. Приспособления для аккумуляторных батарей изготавливают в виде информационных дисплеев и гидрометров. Вместо штатных моделей можно использовать индикаторы, произведенные другими производителями. Их довольно легко разместить в салоне автомобиля.

Схематическое устройство индикатора заряда АКБ

Причины

При исправной системе лампочка горит короткое время, после чего гаснет.

Проверка причина неисправности проводится по определенной схеме. Как правило, проблема кроется в неисправности генератора или АКБ, поэтому проверку начинают с них.

Вариант подсвечивания лампочкиПричина
Не гаснетГенератор, батарея питания
Горит периодическиОслаблен ремень генератора, плохой контакт на выходе
ТусклоПроводка
МигаетАКБ, проводка, масса
Горит на маленькой скорости, потом гаснетКлеммы АКБ, щетки, реле, ремень генератора
После перегазовкиДиодный мост
При движенииПоврежден аккумулятор, щетки, масса

При загорании индикатора во время езды рекомендуют доехать до места ремонта или стоянки, так как велика вероятность, не завести автомобиль после остановки.

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

p, blockquote 27,0,0,0,0 —>

1. Не светится вообще, ни при каких условиях

Наиболее вероятным является выход из строя самой лампы.

p, blockquote 28,0,0,0,0 —>

Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.

p, blockquote 29,0,0,0,0 —>

Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.

p, blockquote 30,0,0,0,0 —>

Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.

p, blockquote 31,0,0,0,0 —>

Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.

p, blockquote 32,0,0,0,0 —>

2. Лампочка зарядки аккумулятора не горит, но зарядка есть

Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.

p, blockquote 34,0,0,0,0 —>

Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.

p, blockquote 36,0,0,0,0 —> adsp-pro-2 —>

3. Мигает во время движения

Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.

p, blockquote 37,0,0,0,0 —>

Это позволяет сделать даже простейший OBD-сканер

После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы

p, blockquote 38,0,0,0,0 —>

Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора

Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников ???? )

p, blockquote 39,0,0,0,0 —>

4. Работает в штатном режиме, но зарядка отсутствует

В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки

p, blockquote 40,0,0,0,0 —>

Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.

p, blockquote 41,0,0,0,0 —>

Чем можно обработать двери автомобиля от замерзания в холодное время года.

Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:

p, blockquote 43,0,0,0,0 —> p, blockquote 44,0,0,0,1 —>

Несколько полезных советов

Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами.

Почаще обращайте внимание на панель приборов автомобиля. Так вы будете знать не только о состоянии зарядки АКБ, но и о работе других систем и механизмов.
Систематически проверяйте ремень генератора

От его состояния и натяжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
Не ленитесь хотя бы раз в месяц проверять величину напряжения, подаваемого генератором на клеммы аккумулятора. При выявлении несоответствий с рекомендуемыми показателями проведите полную диагностику бортовой сети.
Периодически проводите визуальный осмотр состояния клемм аккумулятора и выводов генератора. Обнаружив их окисление, зачистите их мелкой шкуркой и обработайте жидкостью типа ВД-40.
Не допускайте попадания воды на генератор, АКБ и реле-регулятор. Она может спровоцировать короткое замыкание в электрической цепи. Мойку двигателя лучше поручить специалистам.
В ходе ремонта цепи зарядки аккумулятора избегайте использования запчастей, вызывающих сомнения в качестве.

Разница в цветовой индикации

Знаки щитка – важная информация. Она передается различными способами, например, морганием, но обычно при оценке состояния двигателя и систем следует учитывать цвет. Какие обозначения можно сравнивать для правильных выводов?

  • Зеленый или синий цвет – нормальная работа узла или системы.
  • Оранжевый или желтый цвет – требуется срочное обслуживание.
  • Красный цвет – произошла поломка.

При загорании лампочек придется сразу разобраться с проблемой. Часто задержки перетекают в серьезные последствия, в частности, в обязательную замену той или иной детали. Не стоит дожидаться такого момента, так как отдельные виды ремонта двигателя влетают в копеечку.

Список неисправностей, приводящих к загоранию лампы

Итак, если вы заметили, что на панели приборов горит и не гаснет значок аккумулятора, можно сделать вывод, что его зарядка не происходит. Причин тому может быть несколько:

  • заряд либо отсутствует полностью, либо настолько мал, что его значение меньше разницы потенциалов на аккумуляторных клеммах;
  • реле контроля лампы вышло из строя;
  • подгорели, окислились или ослабли контакты элементов цепи (на самой АКБ, на проводе массы, на генераторе).

Давайте рассмотрим эти случаи более подробно.

Генератор

В числе основных причин того неприятного факта, что на приборной панели автомашины постоянно горит красным значок аккумулятора, могут быть неисправности, относящиеся к генератору:

  • обрыв ремня привода или его сильно ослабление – такие случаи отслеживает датчик и сообщает об этом бортовому компьютеру;
  • вследствие износа токосъёмных колец или щёток генератора. Если износ не слишком большой, лампочка будет загораться при сильном увеличении электропотребления. Диагностирование такой неисправности требует демонтажа и разборки генератора;
  • лампа аккумулятора может загореться и при выходе из строя регулятора напряжения, ответственного за поддержание величины зарядки АКБ в необходимом диапазоне. Как только напряжение заряда аккумулятора становится меньше нижнего порога, начинает гореть индикатор аккумулятора. Если на батарею идёт слишком большой ток, это грозит её перезарядом, закипанием электролита и быстрым выходом из строя дорогостоящего элемента. Для проверки работоспособности реле контроля лампы АКБ потребуется любой источник питания при наличии регулятора напряжения. Можно, например, использовать лабораторный блок питания;
  • обрыв в цепи обмотки возбуждения. Определяется тестером посредством «прозвонки» обмотки;
  • неисправность диодного моста обычно проявляется миганием лампы чека аккумулятора. Диагностирование производится мультиметром, который необходимо перевести в режим измерения сопротивления. Если выяснится, что диоды «пробиты», потребуется замена моста.

Диагностика величины тока зарядки

Обычно, чтобы выяснить, почему горит лампочка аккумулятора, следует проверить величину напряжения зарядки АКБ. Здесь тоже не обойтись без мультиметра, который устанавливают в режим замера постоянного тока (обозначается как DCV). Двигатель в режиме проверки должен функционировать на холостых оборотах, а бортовую сеть нужно нагрузить по максимуму, включив большое количество потребителей тока. Напряжение на приборе не должно опускаться ниже 13.4 В. Если снизить нагрузку на бортовую сеть до минимальной, напряжение должно находиться в диапазоне 14,0-14,2 В.

Реле контроля лампы АКБ

Во многих моделях легковых авто в цепи зарядки АКБ имеется специальное реле, подсоединённое к датчику зарядки батареи. Так, у вазовской классики присутствует такое реле контроля, которое при включении зажигания не прерывает цепь, в результате чего горит знак аккумулятора. Как только генератор начинает работать, реле размыкается и лампа гаснет.

Неисправное реле будет всегда в рабочем замкнутом состоянии, так что лампа будет сигнализировать о недозаряде аккумулятора постоянно. Чаще всего причина заключается в ослаблении/загрязнении внешних или внутренних контактов реле.

Плохой контакт

Весьма часто причиной, почему горит чек аккумулятора, становятся плохие контакты на участке электроцепи генератор – аккумулятор. Неприятность состоит в том, что неисправность может произойти в любом её месте. Результат тот же – недозаряд батареи при полностью исправном генераторе, реле, датчике и других элементах цепи. Диагностируется мультиметром, устраняется зачисткой контактов наждачной бумагой и их подтяжкой.

Что делать, если лампочка загорелась и двигатель не заводится

Диагностика системы АКБ заключается в проверке генератора и электропроводки. Из инструментов нам понадобится тестер, лампочка 21 Вт. с припаянными проводами.

В первую очередь проверяем натяжение ремня генератора.

Допустимый прогиб ремня составляет 6–10 мм

Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

На рисунке деталь 2-обмотка возбуждения генератора ВАЗ

Выбираем на тестере предел измерений до 20 вольт, постоянное напряжение (DCV). Один щуп подключаем к «-» АКБ, второй на провод обмотки возбуждения, не снимая её с генератора. Включаем зажигание и, не заводя двигатель, проверяем показания тестера — оно должно быть в пределах 5–8 вольт. Если напряжение есть — неисправность генератора (обрыв обмотки ротора, реле-регулятора), если нет — проверяем исправность лампы в приборной панели и напряжение на ней. Если и на ней нет напряжения — то это обрыв проводки от АКБ до приборной панели.

Если в приборной панели и на лампе напряжение есть, а на генератор не приходит — случился обрыв между генератором и приборной панелью. Можно попробовать продублировать цепь индикаторной лампы: между обмоткой возбуждения и «+» АКБ включим лампу 21 Вт (используются в стоп-сигналах, задних противотуманных фарах), включаем зажигание — лампа должна тускло светиться. Если же лампа продолжает гореть и при выключенном зажигании, то необходимо проверить контакты замка зажигания на наличие короткого замыкания.

Если электропроводка исправна, или неисправность устранили, перейдём к проверке генератора. Для этого снимаем генератор с автомобиля и частично его разбираем.

Видео: как разобрать генератор, если индикатор АКБ мигает или горит в полнакала

Нам будет достаточно снять заднюю крышку и реле-регулятор. Осматриваем всё внутри: не должно быть обгоревших контактов, следов коррозии и окисления.

После этого мультиметром проверяем диоды моста на обрыв и короткое замыкание. При неисправности одного из них, диодный мост меняется в сборе. Осматриваем реле-регулятор: щётки не должны заедать и не иметь трещин. В любом случае лучше заменить на новое.

На заключительном этапе проверяем обмотки на обрыв и короткое замыкание.

Для проверки обмоток генератора достаточно снять заднюю крышку

На этом проверку генератора можно считать законченной. При обрыве или коротком замыкании в обмотках ротора или статора они подлежат замене.

После ремонта или замены генератора или ремонта электропроводки лампа неисправности генератора погаснет сама.

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора. Также может потребоваться полностью заменить провод от генератора на аккумулятор.

Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы

Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе

Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
