Появился стук в рулевой рейке, причины и способы их устранения

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

  • первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
  • как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
  • увеличивается свободный ход рулевого колеса;
  • преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
  • на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

ArtemVasylev › Блог › Замена рулевой рейки ваз 2114

Как заменить рулевую рейку на ВАЗ-2114 Если при резком повороте руля из нейтрального положения (колеса стоят прямо) в районе рулевой рейки слышны посторонние стуки и шумы, это значит, что на вашем автомобиле ВАЗ-2114, 21099 неисправна рулевая рейка, и необходимо срочно заняться ее ремонтом. Альтернативой ремонту может послужить подтягивание гайки рулевой рейки специальным ключом. Этот способ может дать положительный эффект (хотя и не всегда), но с возможными последствиями. Например, если гайку затянуть слишком сильно, то увеличиться сопротивление усилию вращения рулевого колеса, также и более серьезные последствия, вплоть до заклинивания руля, что во время движения может быть чрезвычайно опасно.

Ремонт рулевой рейки ВАЗ-2114, 21099 лучше осуществлять с помощником, хотя можно справиться и самому. Среди необходимого инструмента: съемник рулевых тяг (фото 18) и жидкость WD-40, которые можно купить на любом авторынке.

Ниже представлен порядок действий при ремонте рулевой рейки (возможно он немного упрощен, но в ходе ремонта Вам все будет понятно):

1. прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски (фото 1);

2. Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах (фото 2); Как заменить рулевую рейку на ВАЗ-2114, 210993. Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте (фото 3). Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону (опять же фото 3). После снятия этих узлов, доступ к креплению рулевой рейки свободен (фото 4); Как заменить рулевую рейку на ВАЗ-2114, 210994

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайленблоков рулевых тяг (фото 5); Как заменить рулевую рейку на ВАЗ-2114, 210995. Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо)

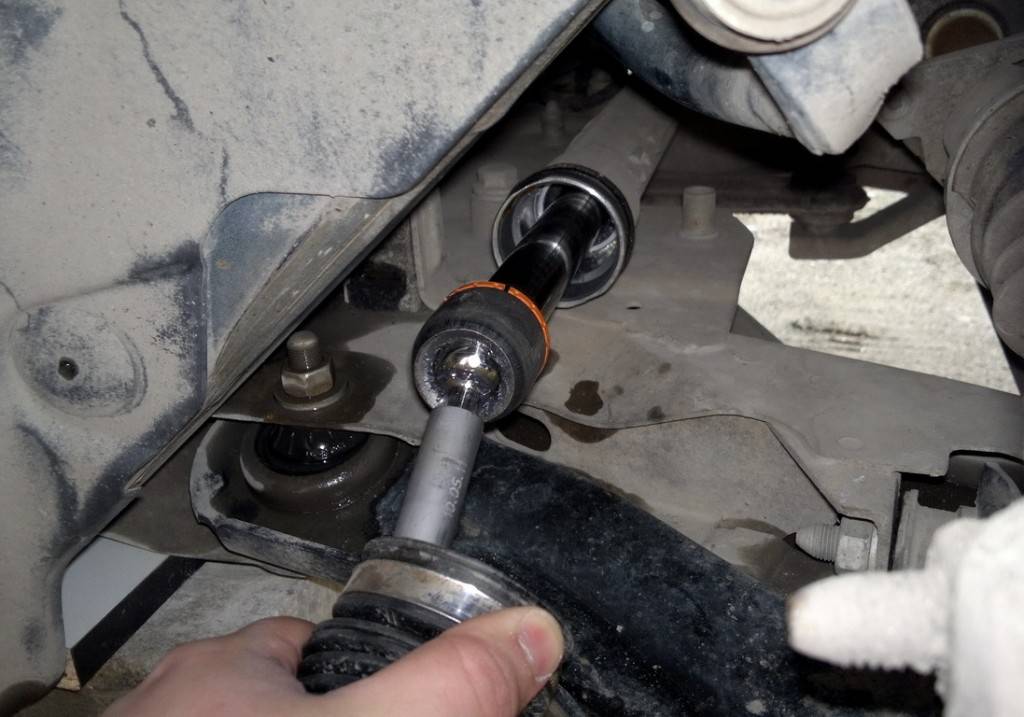

При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла (фото 6, 7, 8); Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля (фото 9);

Как заменить рулевую рейку на ВАЗ-2114, 210997. После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения (фото 10), а затем откручиваем гайку рулевого наконечника (фото 11); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210998. Далее устанавливаем съемник (купленный на авторынке, фото 12), затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения (фото 13); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 210999. Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке (фото 14, 15); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109910. При помощи отвертки сдергиваем рулевую рейку с креплений (фото 16) и вытаскиваем ее через окно в нише колеса (фото 17); Как заменить рулевую рейку на ВАЗ-2114, 21099 Как заменить рулевую рейку на ВАЗ-2114, 2109911. Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

12. Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Как заменить рулевую рейку на ВАЗ-2114, 21099В случае, если Вы заодно заменили и рулевые тяги, то необходимо восстановить развал-схождение. Технология ремонта рулевой рейки на ВАЗ-2114,21099 схожа с ремонтом реек на всех автомобилях ВАЗ с передним приводом.

Почему рейка выходит из строя, основные причины

Конечно же здесь, есть также два основных пункта. Однако один банальный, а вот второй вполне себе серьезный:

  • Это механическое воздействие. На наших дорогах легко залететь в яму, конечно большую часть удара на себя возьмут стойки. Но некоторая часть энергии пройдет до «рулевой». Гасят такие удары именно полимерные втулки, именно от ударов они могут немного деформироваться. Вот вам и стук.
  • Износ пыльников. Это самая частая причина выхода из строя. Что делают пыльники — они сохраняют герметичное пространство внутри. Не давая попадать внутрь – грязи, пыли, влаги. Если он рвется, все это легко проникает на основной вал. Начинается коррозия, ржавчина, поверхность ставится шероховатой. Она работает как наждачная бумага, стирая сальники и втулки. Скажу так, уже после небольшого пробега в 500 – 700 километров, после прорыва пыльника, рейка может застучать.

Поэтому основная задача, всегда наблюдать за состоянием резиновых защитных чехлов – «пыльников», именно они залог долгой работы рулевой рейки, если порвались – нужно сразу же менять.

Простейший ремонт рулевой рейки своими руками

После выявления неисправности владелец автомобиля может:

  • попытаться починить рейку самостоятельно;
  • обратиться за помощью к специалисту;
  • провести полную замену узла.

Если редуктор не подлежит восстановлению, вместо него придется установить новый. Покупка редуктора обойдется автовладельцу в кругленькую сумму, но новая деталь прослужит дольше, чем восстановленная.

Если причиной стука в рулевой рейке являются наконечники, то хозяин автомобиля отделается «легким испугом», заплатив незначительную сумму за их замену в любом автосервисе. Без соответствующих навыков и инструментов самостоятельно проводить ремонт наконечников не рекомендуется.

Если диагностика показала, что стук идет из места соединения рейки и тяги, то данный дефект можно устранить самостоятельно. Для этого нужно сделать следующее:

  • снять защитный пыльник и убрать смазку;
  • если втулка повреждена – заменить ее;
  • очистить пружину от загрязнений, если это необходимо – снять ее и промыть соляркой или специальной жидкостью;
  • если на пыльнике есть повреждения, включая микроскопические порывы и трещины, то его следует заменить;
  • подтянуть болт, регулирующий движение втулки, стараясь при этом не переусердствовать и не повредить весь механизм.

Наконец, необходимо собрать узлы рулевого управления и еще раз проверить, как оно работает. Если вы все сделали правильно – стук в рулевой рейке исчезнет. Если ремонт не помог решить проблему – лучше обратиться за помощью к специалисту.

Если на автомобиле установлен силовой узел с гидроусилителем, то перед его демонтажем следует освободить трубки высокого давления и слить в чистую емкость рабочую жидкость. Прежде, чем снять редуктор с гидроусилителем, следует убрать автомобильный подрамник. Сделать это без посторонней помощи не получится. Поэтому лучше заранее пригласить помощника, либо отогнать автомобиль в автосервис.

ВАЖНО! Для самостоятельного ремонта рулевой рейки лучше воспользоваться специальным комплектом, в состав которого входят новые сальники, уплотнители и втулка. Такие комплекты продаются на авторынках и в автомагазинах

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

  1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
  2. Снять защиту картера;
  3. Очистите рейку от грязи;
  4. Найти гайку, отвечающую за регулировку механизма;
  5. Подтянуть гайку;
  6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
  7. Настроить оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

Затягивание наконечников должно проводиться с учетом следующих особенностей:

  • Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
  • При затягивании до упора нельзя перетягивать;
  • После болтов наконечников провести проверку развала-схождения;
  • Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Главная →

Своими руками →

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

  • корпус (картер) колонки;
  • защитный кожух (гофра) с хомутами;
  • два подшипника шестерни привода (шариковый и игольчатый);
  • опорная втулка (фторопластовая);
  • упор;
  • упорная гайка;
  • пыльники, заглушки, шайбы и др.

Подготовка к ремонту

Поскольку речь идет о вмешательстве в рулевую систему, подвеску, подготовке должно быть уделено особое внимание

  1. Если у вас будет подъемник или смотровая яма, выполнить операции вам удастся намного быстрее и проще, что самое главное.
  2. Обязательно обзаведитесь набором головок и накидных ключей. Без них работать крайне проблематично. Помимо ключей, вам потребуются кусачки, плоскогубцы, молоток, плоская отвертка и съемник для рулевых наконечников.
  3. Чтобы снять все крепежи, затянутые достаточно давно, точно не помешает баллончик с WD40. Он снимает окисления с гаек, удаляет ржавчину. Помимо всемогущего средства WD40, купите графитную смазку или солидол. Обработав ими крепежные элементы, вам удастся намного проще снять их в будущем.
  4. Наличие ветоши, щетки по металлу, свежего бензина или растворителя только приветствуется.
  5. Попросите своего товарища помочь в работе. В четыре руки поменять рулевые намного проще.

Непременно снимите минусовую клемму с аккумуляторной батареи, дабы обесточить автомобиль. Короткие замыкание и перегорание проводки нам не нужно.

Ремкомплект

Вывешиваем ось

Чтобы безопасно и самостоятельно поменять рулевую рейку в условиях вашего собственного гаража, крайне необходимо грамотно и надежно вывесить переднюю ось автомобиля.

Порой этому вопросу не уделяют должного внимания, в результате чего автомобиль падает, это приводит в лучшем случае к повреждению элементов машины, а в худшем — к травмам самого ремонтирующего.

Дабы все сделать в соответствии с нормами безопасности, вам необходимо:

  • Установить свой ВАЗ 2109 на ровную площадку. Обычно пол в гаражах достаточно ровный;
  • Под задние колеса установите противокаты, башмаки, бруски или другие подобные средства. Каждое колесо заблокируйте спереди и сзади;
  • Вытяните до упора ручной тормоз, чтобы застопорить колеса. Только прежде убедитесь, что ручник работает;
  • Руль установите в нейтральном положении;
  • Немного ослабьте затяжение крепежей на колесах;
  • Переднюю часть автомобиля нужно поднять. Тут лучше использовать сразу два надежных домкрата;
  • Около домкратов дополнительно поставьте металлические упоры, которые регулируются. Если специальных приспособлений нет, подойдет обычная колодка из дерева, доски или какой-то пень. Главное, чтобы при контактах с корпусом, когда вы его будете дергать, толкать, автомобиль не опрокинулся;
  • Снимите полностью передние колеса и приступайте к замене рулевых реек.

Оптимальные условия для работы

Демонтаж

Прежде чем поставить новую рулевую рейку, необходимо избавиться от старой. Для этого:

  1. Доберитесь до места крепления рейки в подкапотном пространстве. Для этого вам вероятно придется снять сигнализацию и адсорбер газов, заодно демонтировав шланги.
  2. Отсоедините рейку от вала рулевой колонки. Перед этим снимается пластиковый кожух, закрывающий путь к шлицевым соединениям. Вал рейки освобождается путем откручивания одного болта.
  3. Далее снимаем рулевые наконечники с рычагов. Тут спешка вам может существенно повредить. Постепенно обработайте щеткой по металлу резьбовые соединения, палец наконечника и крепежную гайку. Затем нанесите на эти участки WD40. Дайте средству немного времени, чтобы вступить в реакцию. Затем можно плоскогубцами и отверткой извлечь шплинт из соединения. Как только растворитель подействует, гайки должны откручиваться без особых усилий.
  4. Если наконечник находится в нормальном состоянии, снимать с рычага стойки данный элемент рекомендуется съемником. Более варварский метод может привести к повреждению, потому придется менять и наконечники.
  5. Крепежи рейки открутите с помощью ключей. Их лучше заранее также обработать ВД40.
  6. Открутив гайки, подденьте рулевую рейку плоской отверткой, снимите ее со шпилек.
  7. Позовите напарника, чтобы совместными усилиями извлечь элемент через проем в колесной арке.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

  1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

  1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Тест перед диагнозом: когда проявляется шум

Если назойливо шумит в процессе езды, узнайте, где и когда это происходит:

  • На маленькой или большой скорости.
  • На дорогах с хорошим покрытием или неровных участках, например, при проезде ям, различных кочек.
  • При развороте с вывернутым до упора рулевым колесом или около нулевой отметки.
  • В резком или плавном повороте.

На неподвижном автомобиле достаточно подергать «баранку», качая колеса из стороны в сторону. Если постукивания будут, ехать никуда не нужно. Берите напарника, чтобы было кому вращать главный орган управления влево-вправо, а вы прикладывайте руку на все сочленения в «рулевом». Что именно щупать – сейчас разберем.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

  • Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
  • Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
  • Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
  • Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
  • Как только появились какие-либо признаки неисправности, выполните диагностику.
  • Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

вибрация и удары на рулевом колесе на автомобилях ваз 2108, ваз 2109, ваз 21099

Причиной стуков снизу могут быть неисправности не только подвески, но и рулевого управления автомобиля ваз 2108, ваз 2109, ваз 21099.

ПОЛЕЗНЫЙ СОВЕТ Состояние рулевого управления в значительной степени влияет не только на удобство управления автомобилем ваз 2108, ваз 2109, ваз 21099, но и на безопасность движения.

Причиной стуков и вибраций на рулевом колесе могут быть плохое состояние шаровых шарниров рулевых тяг и рулевого механизма, колес автомобиля. Для проверки рулевого управления поставьте автомобиль ваз 2108, ваз 2109, ваз 21099 на горизонтальной площадке, откройте капот и проделайте следующие операции.

1. Поверните на автомобиле колеса вправо до упора. В этом положении становится доступным шаровой шарнир рулевой тяги левого колеса, который можно увидеть из-под левого крыла автомобиля. Проверьте целость резинового защитного чехла шарнира рулевой тяги.

2. Попросите помощника покачать из стороны в сторону рулевое колесо и наблюдайте за соединением шарового шарнира и рычага телескопической стойки подвески. В шаровом шарнире не должно быть видимого зазора (люфта). Аналогично проверьте состояние шарнира правого колеса. Наконечник рулевой тяги с поврежденным чехлом шарнира или повышенным зазором в шарнире обязательно замените новым.

ПОЛЕЗНЫЙ СОВЕТ При замене наконечников рулевых тяг возможно нарушение углов установки колес.

3. На щите передка, отделяющем подкапотное пространство от салона, установлен реечный рулевой механизм. Попросите помощника резко покачать на автомобиле ваз 2108, ваз 2109, ваз 21099 рулевое колесо влево-вправо и наблюдайте за рулевым механизмом. Если корпус рулевого механизма перемещается из стороны в сторону, необходимо подтянуть крепление рулевого механизма к кузову автомобиля. ПРЕДУПРЕЖДЕНИЕ Не прикладывайте чрезмерных усилий при затяжке гаек крепления картера рулевого механизма — это может привести к обрыву шпилек, которые трудно будет заменить. Момент затяжки гаек крепления картера рулевого механизма 15-19Нм.

Обратите внимание, нет ли зазоров в местах соединения рулевых тяг с рейкой рулевого механизма. Если затяжкой болтов крепления рулевых тяг зазоры не устранить, то резинометаллические шарниры внутренних наконечников рулевых тяг подлежат замене. Внимательно осмотрите на автомобиле ваз 2108, ваз 2109, ваз 21099 шины передних колес

Сильные удары от дорожной поверхности, особенно при попадании в выбоины, могут вызвать расслоение нитей корда в каркасе шины и появление выпуклости («грыжи») или перекос шины

Внимательно осмотрите на автомобиле ваз 2108, ваз 2109, ваз 21099 шины передних колес. Сильные удары от дорожной поверхности, особенно при попадании в выбоины, могут вызвать расслоение нитей корда в каркасе шины и появление выпуклости («грыжи») или перекос шины.

ПОЛЕЗНЫЕ СОВЕТЫ Возможной причиной вибрации и ударов на рулевом колесе при движении автомобиля ваз 2108, ваз 2109, ваз 21099 со скоростью выше 70-80 км/ч может быть дисбаланс передних колес. Обратитесь на автосервис или пункт шиномонтажа для проверки балансировки передних колес. Если удары и вибрация на рулевом колесе появляются в момент нажатия на педаль тормоза, необходима замена тормозных колодок, ремонт или замена передних тормозных дисков (см. разд. 8 «Тормозная система»).

возможные неисправности рулевого управления на автомобилях ваз 2108, ваз 2109, ваз 21099, причины неисправностей, и способы устранения неисправностей.

осмотр и проверка рулевого управления на автомобиле ваз 2108, ваз 2109, ваз 21099

рулевой механизм автомобиля ваз 2108, ваз 2109, ваз 21099 — снятие и установка

Рулевая рейка Ваз 2109 – признаки неисправности

Появление неисправности в рейке Ваз 2109 вызывается, как правило, движением по неровной и очень пыльной дороге:

  • При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
  • На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
  • Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги,  избегать пересечения поперек трамвайных рельсов
  • А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
  • Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
  • Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
  • Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
  • А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
  • Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
  • Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Наиболее заметные симптомы неисправностей:

  • Руль становится тугой (частенько он туго поворачивается  только в одну определенную сторону)
  • На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
  • Появляется гул в гидроусилителе руля
  • При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
