Где находится предохранитель бензонасоса на Форд Фокус 2

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке. Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Номинал, АЗащищаемый прибор или цепь
Электродвигатель вентилятора ОЖ
Электроусилитель рулевого механизма
Салонный модуль ПП
Салонный модуль ПП
Климат-контроль, кондиционер
Запасной разъем
Электронасос блока ABS
Гидроблок системы ABS
Main Relay, обмотка
Электродвигатель  вентилятора печки
Прерыватель электропитания ДВС
Силовой разъем запуска ДВС
Предохранитель стартера
Правый подогрев лобового стекла
Реле дополнительного вентилятора радиатора
Левый подогрев лобового стекла
Запасной разъем
Запасной разъем
Система ABS, блок контроля
Клаксон
Webasto, для авто с северной подготовкой
Электроусилитель руля, Блок контроля
Насос форсунок очистителя головных фар
Запасной разъем
Реле подогрева ветрового стекла, силовая обмотка
Предохранитель ЭБУ на авто с АКПП
Привод муфты кондиционера
Запасной разъем
Управление климат контроллером
Двигатель, ЭБУ. АКПП, ЭБУ
Предохранитель контроллера зарядки АКБ
Селектор положения кулисы АКПП
Подогрев ламбда-зондов
Катушки, топливные электрофорсунки
Двигатель, блок контроля и управления
ЭБУ

Расположение предохранителей на Форд Фокус 2

Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику. В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.

Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.

Схема расположения предохранителей в основном блоке предохранителей:

  • 36 — РСМ
  • 35 — предохранитель клапанов, РСМ
  • 34 — предохранитель катушки зажигания, форсунок
  • 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
  • 32 — предохранитель датчиков кислорода
  • 31 — предохранитель зарядки аккумулятора
  • 30 — предохранитель коробки передач, РСМ
  • 29 — предохранитель системы климат-контроля
  • 28 — управление свечой
  • 27 — компрессор кондиционера
  • 26 — коробка передач
  • 25 — предохранитель зажигания
  • 24 — предохранитель вспомогательного отопителя
  • 23 — предохранитель омывателя
  • 22 — предохранитель усилителя руля
  • 21 — предохранитель вспомогательного отопителя
  • 20 — звуковая сигнализация
  • 19 — предохранитель ABS
  • 18 — инвертирующий усилитель мощности
  • 17 — крыша
  • 16 — предохранитель левого обогревателя ветрового стекла
  • 15 — предохранитель вентилятора охлаждения двигателя
  • 14 — предохранитель правого обогревателя ветрового стекла
  • 13 — предохранитель стартера
  • 12 — реле зажигания
  • 11 — предохранитель стартера и приборов
  • 10 — вентилятор климат-контроля
  • 9 — предохранитель силового агрегата
  • 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
  • 7 — насос системы динамической стабилизации, антиблокировочная система
  • 6 — предохранитель свечей подогрева
  • 5 — предохранитель вспомогательного отопителя
  • 4 — блок предохранителей
  • 3 — блок предохранителей
  • 2 — предохранитель усилителя руля
  • 1 — предохранитель вентилятора охлаждения

Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

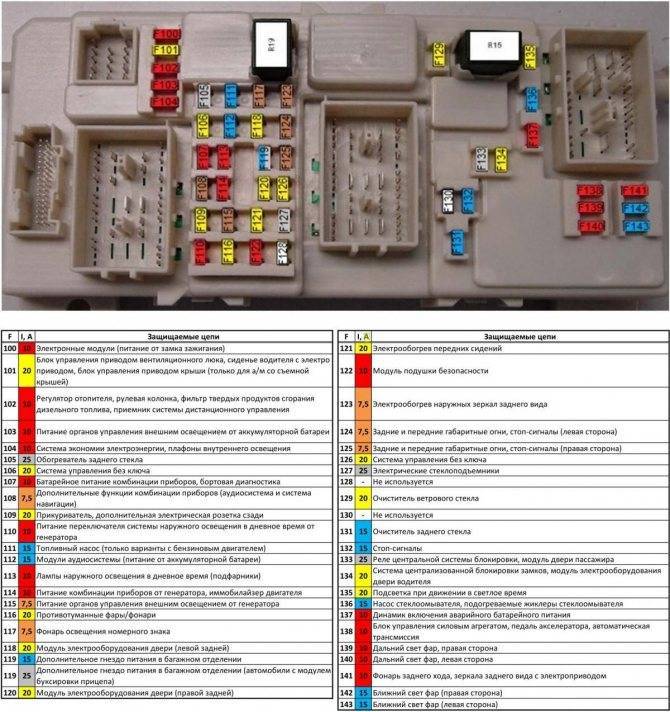

Схема расположения предохранителей в салоне Форд Фокус:

  • 143 — предохранитель левого ближнего света
  • 142 — предохранитель правого ближнего света
  • 141 — электропривод зеркала заднего вида, габариты заднего хода
  • 140 — предохранитель левого дальнего света
  • 139 — предохранитель правого дальнего света
  • 138 — трансмиссия, акселератор, силовой агрегат
  • 136 — предохранители жиклеров и насоса омывателя
  • 135 — ночная подстветка
  • 134 — электрика водительской двери, центральный замок
  • 133 — электрика пассажирской двери, центральная система блокировки
  • 132 — стоп-сигнал
  • 131 — предохранитель заднего стеклоочистителя
  • 130 — не задействован
  • 129 — предохранитель очистителя ветрового стекла
  • 128 — не задействован
  • 127 — предохранитель стеклоподъемников
  • 126 — система управления без ключа
  • 125 — предохранитель правых габаритов
  • 124 — предохранитель левых габаритов
  • 123 — предохранитель обогрева зеркал
  • 122 — подушка безопасности
  • 121 — обогрев передних сидений
  • 120 — электрика задней правой двери
  • 119 — гнездо питания в багажнике
  • 118 — электрика задней левой двери
  • 117 — подсветка номера
  • 116 — предохранитель фар и противотуманных фар
  • 115 — внешнее освещение от генератора
  • 114 — иммобилайзер, питание от генератора
  • 113 — подфарники
  • 112 — предохранитель аудио-системы
  • 111 — топливный насос
  • 110 — переключение освещения от генератора (в дневное время)
  • 109 — дополнительное гнездо питания сзади, прикуриватель
  • 108 — система навигации, аудио-система
  • 107 — система бортовой диагностики, питание приборов от аккумулятора
  • 106 — система управления без ключа
  • 105 — предохранитель обогревателя заднего стекла
  • 104 — внутреннее освещение
  • 103 — внешнее освещение от аккумулятора
  • 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
  • 101 — привод крыши, привод водительского кресла, привод люка
  • 100 — питание электронных модулей от замка зажигания

Замена деталей

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

  • Установить машину на ровную поверхность и поднять ручник до упора.
  • Снять клеммы с аккумуляторной батареи.
  • Влезть под машину и открутить 9 винтов защиты двигателя.
  • Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

  • После этого можно полностью снять устройство с машины.
  • Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.


Установка новой детали выполняется в обратной последовательности.

При повороте ключа в замке в положение II не работает бензонасос Ford Focus

Форд фокус 2 доресталинг 2008 г. пробег 158000км.

При повороте ключа в положение II не слышно работы бензонасоса, стартер работает.

Предохранитель(111) и реле (R19) в блоке под бардачком исправны.

Сигнализация штатная с ключа + сигнализация с брелка.

Сначала попробовать поставить перемычку на исполнительные контакты реле, чтобы исключить бензонасос.

Или вскрыть реле и понажимать на якорь реле, насос должен работать.

to AL-DL:

Я его менял на исправное реле звукового сигнала что в блоке под капотом(оно идентичное) результат «ноль»

Это ничего не даст, вам же написали замкнуть его контакты, или перемкнуть токовые контакты в его посадочном месте.

to AL-DL:

Я правильно понимаю что нужно поставить перемычку на те контакты которые которые замыкают цепь?

это 3-5 контакты

Да, правильно. Если это реле бензонасоса.

to Авто(дед): в мануале к машине только про предохранители сказано, но порывшись по инету нашел что в этом блоке реле R19 -реле топливного насоса.

Я уже все мозги обломал. что может быть(в чем причина). если завтра поставив перемычку не будет результата то скорее всего бензонасос крякнул.

Прежде чем «хоронить» насос, нужно замерить есть ли плюс 12.8 на этой перемычке.

при вкл. ключа реле срабатывает слышен щелчок. значит на катушку напряжение идет.

все контакты у реле включая катушку (снимал корпус реле) чистые проверял на проводимость все в норме.

«Катушка» управляется по минусу ЭБУ, на ней может напряжение быть, а на контактах, через которые, собственно, питается сам б.насос его может не быть. И предохранители у них разные.

я по схеме на корпусе реле не могу сообразить что и где. где у «катушки» контакт. извини за мою тупость. и какие контакты питаю б.насос. если можно поясни мне.

и как проверить напряжение на контактах, если можно по подробнее. для меня это пока туговато.

«Контролькой» (лампой с проводами) на тех контактах, которые вы собирались перемкнуть. (смотреть выше)

извините за мою тупость.. но куда ставить «минус» контрольки, а куда «плюс» контрольки. и еще ключ в замке зажигания нужно повернуть в положение II.?

причина в насосе(кончился он) заменил и проблема ушла.

Поздравляю. Спасибо, что отписались. И на будущее ↓

Минус — корпус (масса) машины в любом доступном месте. Плюс — та точка, где нужно определить наличие.

to Авто(дед):

теперь я понял :), когда увидел весь процесс ремонта. просто для меня это впервые. Авто у меня не было до этого, все в первый раз когда-то начинается. Еще раз спасибо за коменты.

Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос? Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Генератор

Генератор
:1 – контактный болт;2 – разъем генератора;3 – кожух;4 – стяжная шпилька;5 – задняя крышка;6 – передняя крышка;7 – шкив

При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена стартерная аккумуляторная батарея емкостью 60 А ч.
Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Шкив генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Статор и крышки генератора стянуты четырьмя шпильками. Вал ротора вращается в шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, в задней крышке установлен в пластмассовой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая.
В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводиться через две щетки, которые установлены в щеткодержателе.
Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).
Регулятор напряжения – неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а плюс – к выводу генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.

При работе генератора не следует
отключать аккумуляторную батарею, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы.

Реле бензонасоса на Форде после 2007 года

Реле К4, оно пятиконтактное. 2 вертикально и 3 горизонтально.

Ставим перемычку

AЗащищаемые цепи
F1Электродвигатель вентилятора системы охлаждения
F2Усилитель рулевого управления
F3Монтажный блок в салоне
F4Монтажный блок в салоне
F5Система кондиционирования, климат-контроль
F6Резерв
F7Насос гидроблока ABS
F8Клапаны гидроблока ABS
F9Контакты и обмотка главного реле
F10Электродвигатель вентилятора отопителя
F11Выключатель зажигания
F12Силовая цепь реле зажигания
F13Стартер
F14Правый элемент обогрева ветрового стекла
F15Реле вентилятора системы охлаждения
F16Левый элемент обогрева ветрового стекла
F17Резерв
F18Резерв
F19Блок управления ABS
F20Звуковой сигнал
F21Дополнительный отопитель
F22Блок управления усилителем рулевого управления
F23Насос омывателя фар
F24Резерв
F25Обмотка реле обогрева ветрового стекла
F26Автоматическая коробка передач
F27Муфта компрессора кондиционера
F28Резерв
F29Система раздельного климат-контроля
F30Блок управления двигателем, блок управления автоматической коробкой передач
F31Система зарядки аккумуляторной батареи
F32Блок управления автоматической коробкой передач, датчик положения селектора
F33Подогрев датчиков концентрации кислорода
F34Форсунки, катушка зажигания
F35Система управления двигателем
F36Блок управления двигателем

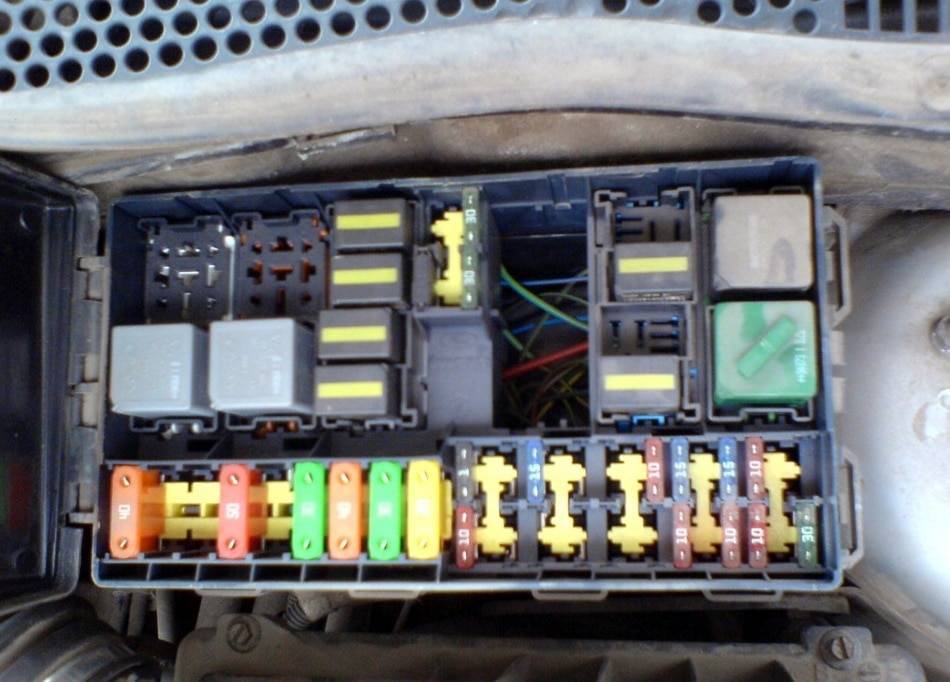

Блок под капотом

Он находится под защитной крышкой, с тыльной левой стороны подкапотного пространства, рядом со стойкой.

Фото — пример

Схема

Назначение предохранителей

140А Главная цепь бортового электроснабжения
230А Вентилятор системы охлаждения (кондиционер)
330А Вентилятор системы охлаждения (2.0L)
450А Обогрев лобового стекла
560А Свеча накаливания дизеля
630/50А Вентилятор радиатора (кондиционер)
740А Основная подача электроэнергии в электрическую систему автомобиля
830А Замок зажигания, стартер
920А Блок управления двигателем
1010А Контроль заряда батареи, диагностический разъем
1130А ABS
1215А Топливный насос, насос высокого давления (дизель)
1330А Стеклоочиститель (омываетль) фар
1410А Дневные ходовые огни
1510А Муфта компрессора кондиционера
1610А Ближний свет (левая сторона)
1710А Ближний свет (правая сторона)
1810А Питание лямбда-зонд, подогреваемый кислородный датчик
1910А Дневной свет (габаритные огни)
2010А Управление двигателем
2120А ABS
2215А Дневной свет (ближний свет)
2320А Вспомогательный отопитель, резервное питание противоугонной системы (ST170)
2430А Свечи накаливания, сабвуфер (ST170)
2515А Дневные ходовые огни
2610А Дальний свет (слева)
2710А Дальний свет (справа)
2810А Обогрев лобового стекла, питание подогрева (дизель)
2930А Вентилятор радиатора (кондиционер)
6430А Мотор отопителя
D1Диод блока управления двигателем
D2Диод вентилятора системы охлаждения
D4Диод системы охлаждения

Расшифровка реле

R1Зажигание
R2Свечи накаливания, Насос вторичного воздуха
R3Обогрев лобового стекла, Вентилятор системы охлаждения
R4Омыватели фар
R5Дальний свет
R6Ближний свет
R7Топливный насос
R8Блок управления двигателем
R9 Вентилятор системы охлаждения, Предварительный подогрев
R10Свечи накаливания, Вентилятор системы охлаждения 2
R11Кондиционер
R12Дневные ходовые огни
R13Противотуманный свет, Стартер
R14Ксеноновые лампы
R15Вентилятор системы охлаждения (высокая скорость)
R16Вентилятор системы охлаждения (низкая скорость)

Реле бензонасоса форд фокус 2

» Ford » Реле бензонасоса форд фокус 2

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса.

В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты.

carfrance.ru

Форд Фокус 2 реле топливного насоса где находится

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Где находится предохранитель на бензонасос Форд Фокус 2

Автомобиль: Форд Фокус 2. Спрашивает: Дмитрий Николаевич. Вопрос: где искать предохранитель бензонасоса на Форд Фокус 2?

В одно прекрасное утро прямо по дороге на работу заглох мотор. Удивился, съехал на обочину. Сначала испугался, думал ремень ГРМ того, и клапанам тоже, того! Открыл капот, вроде все целое, кулака дружбы нет. Включил зажигание, бензонасос не гудит. Поставил на сигналку, снял с сигналки. Снял клемму. Покурил. Всё-равно бензонасос не гудит.

Всё про бензонасосы Ford Focus: какие устанавливать, фильтры, реле

На всех машинах сегодня применяются топливные насосы. Не является исключением и «Форд Фокус». Со временем приходится выяснять, какие именно топливные насосы следует устанавливать владельцу этих авто, если понадобится замена элемента.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

  • фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
  • нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае; Топливный насос Messmer в упаковке рекомендуется тщательно проверять
  • для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет; Надпись ERA внутри упаковки свидетельствует об оригинальности продукции
  • наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара; Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

  • 1234552;
  • 1254193;
  • 1305354;
  • 1309160;
  • 1312617;
  • 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Все насосы для американского автомобиля рассчитаны на производительность от 3 до 4,15 бара. Пропускную способность в 90 л./ч. можно считать достаточной. Однако на автомобилях последнего поколения с более мощным двигателем желательно подбирать модели с пропускной способностью 115 л./ч. Если пропускная способность насоса будет низкой, а мотор — мощным, это приведёт к лишним нагрузкам на ДВС и топливный насос

Важно также знать, что на Ford Focus идут модели насосов длиной 11,5 см с диаметром 38 мм

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Как проверить бензонасос на Форд Фокус 2?

Неисправность в системе топливоподачи можно установить по следующим признакам:

  • силовой агрегат не запускается;
  • во время движения часто возникают рывки, как будто мотору не хватает мощности, падают его обороты;
  • при работе силового агрегата на холостых оборотах можно отчетливо различить всевозможные шумы в области расположения бензобака.

Однако, при появлении описанных симптомов, не стоит опрометью, бросив все дела, бежать в автомагазин за новым бензонасосом. Вначале стоит его продиагностировать и убедиться, что именно он является источником описанных проблем.

Диагностика работы детали состоит из проверки создаваемого им давления. Сразу после включения зажигания начинает работать топливный насос. Поэтому, если он исправен и на его клеммы поступает напряжение, должен раздаться отчетливо слышимый звук его работы.

Стоит отметить, что при наличии давления в топливной системе насос подачи бензина не включится. Говоря проще, при повторном включении зажигания система уже находится под давлением и звук работающего бензонасоса не будет слышен.

При подозрении поломки топливного электронасоса первым делом стоит проверить его предохранитель и реле.

Проверка давления осуществляется при помощи подключенного в цепь топливной рампы манометра. При нажатии акселератора прибор должен отреагировать на это изменением показаний. Обратное говорит о неисправности бензонасоса.

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

  1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
  2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
  3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

  1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
  2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
  3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
