Меняем подшипник задней ступицы на ВАЗ-2110 своими руками

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

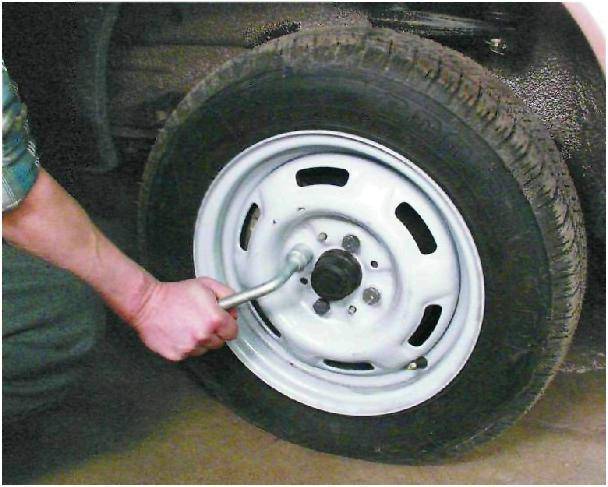

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

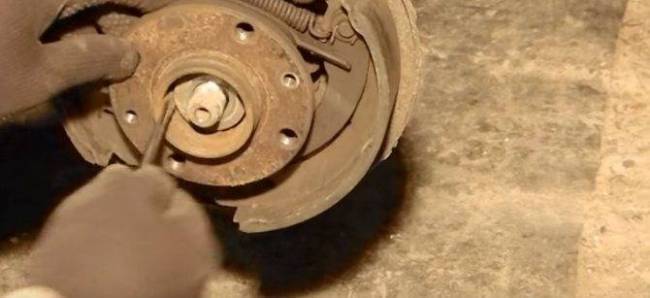

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

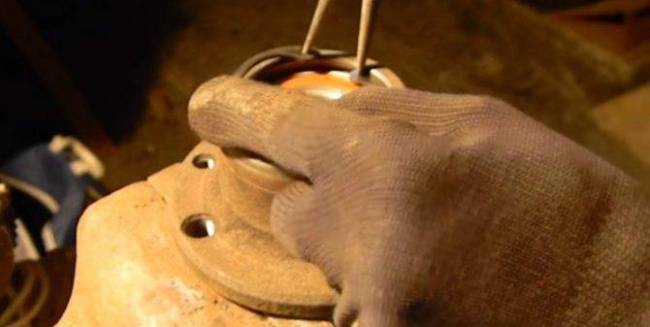

8. Снимаем стопорное кольцо подшипника.

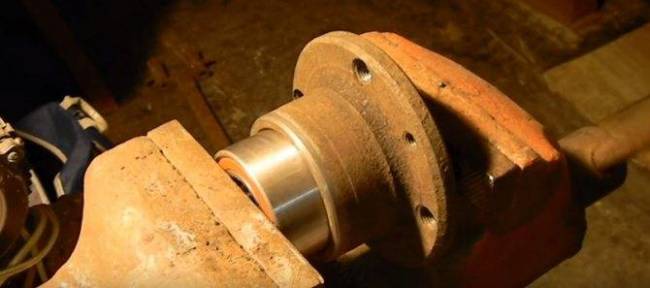

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

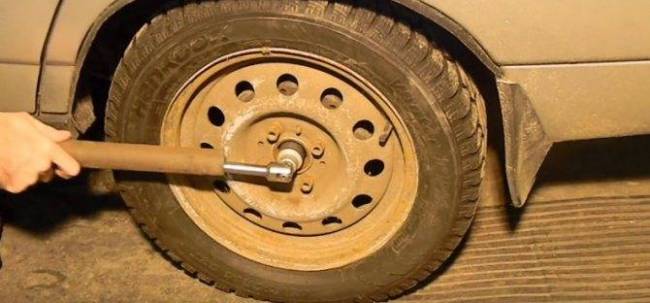

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

  • устанавливаем барабан
  • ставим колесо
  • закрываем колпачком гайку

На работу уходит около часа времени.

Когда может потребоваться замена

Если вы слышите шум, характерный вол или некий гул в задней части вашего автомобиля, который при вхождении в поворот только усиливается, это говорит о необходимости срочно заменить подшипник задней ступицы на вашем ВАЗ 2110.

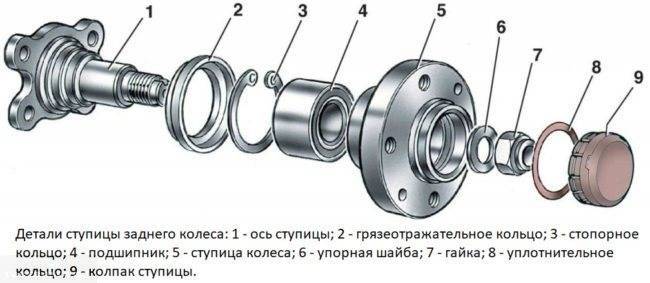

Устройство ступицы

Есть несколько способов проверить состояние элемента:

  1. Застопорите колесо в диагональной плоскости. Поочередно поднимите задние колеса при помощи домкрата.
  2. Поочередно рекомендуется поднимать для того, чтобы правильно определить источник шума. Далеко не всегда требуется замена сразу двух подшипников. Но если взялись за один, замените сразу второй. Меньше проблем возникнет в будущем.
  3. Поднятое на домкрате колесо раскрутите вручную, та сильно, как только сможете. Чем выше скорость, тем лучше. При обнаружении посторонних шумов, гулов при раскручивании колеса, деталь обязательно придется заменить.
  4. Если есть сомнения относительно целостности подшипника задней ступицы, используйте метод поперечного люфта. Возьмите колесо за его края и потяните на себя и от себя. Если подшипник действительно вышел из строя, колесо будет двигаться по оси. Движение может быть не сильным, но даже незначительные колебания свидетельствуют о потребности замены элемента.

Порядок диагностики

Самостоятельная проверка ступичного подшипника производится в следующем порядке. Следует, по очереди поддомкрачивая левую и правую сторону транспортного средства, раскручивать колеса.

Найдя колесо, издающее гул при вращении, его следует покачать в разных направлениях. Как правило, быстро обнаруживается люфт. В некоторых случаях это вызвано слабо затянутой гайкой ступицы. Чтобы исключить такой возможности, ее следует подтянуть при помощи динамометрического ключа и законтрить. Если люфт и посторонние шумы не исчезли – ступичный подшипник следует заменить.

Поскольку ВАЗ-2110 с производства уже довольно давно снят, находиться на гарантии он не может. Не оснащен этот автомобиль и слишком сложной электроникой, в отличие от многих иномарок. Поэтому, обладая нужным инструментом и некоторыми навыками, заменить ступичный подшипник на «десятке» можно и самостоятельно.

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Марка подшипник задней ступицы ваз 2110

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Ступичный подшипник сзади

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

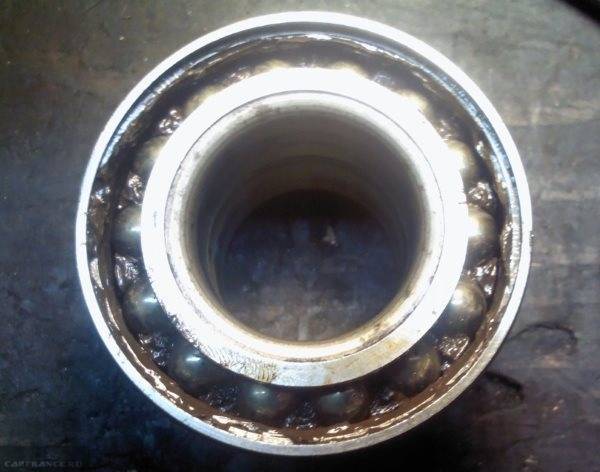

Причины замены и диагностика неисправности подшипника ступицы

Кроме манеры езды и качества дорог, причинами износа следующие:

  1. качество изделий;
  2. качество обслуживания;
  3. погодные условия (при высоких температурах происходит перегрев, и расширение, так же подшипник подвержен высыханию смазки).
  4. другие второстепенные факторы: исправность подвески, профиль шин, люфты в узлах, центровка.

Рассмотрим признаки поломки, их несколько:

  1. Гул сзади при езде;
  2. Вибрация в салоне;
  3. Со временем шум перейдет в периодичный скрежет;
  4. Люфтит колесо в приподнятом состоянии.

Аналогичные признаки наблюдаются при неисправности подшипников передней ступицы.

Признаки неисправности

Ступичный подшипник обладает большим запасом прочности, но поскольку нагрузки, постоянно испытываемые им при движении, очень велики, рано или поздно он изнашивается до такой степени, что теряет работоспособность. Затягивать с заменой неисправного ступичного подшипника не следует, так как это грозит тем, что он развалится во время движения. Это неминуемо приведет к мгновенной блокировке колеса, что при движении на достаточно большой скорости очень часто становится причиной серьезной аварии.

Если даже повезет не попасть в ДТП, эксплуатация машины с нерабочим подшипником ступицы постепенно приведет к выходу из строя всей стойки, а ее замена – процесс куда более сложный и дорогой.

О неисправном состоянии ступичного подшипника можно судить по появлению посторонних звуков во время движения – стуков или гудения со стороны, где расположена неисправная деталь, которые через некоторое время, если не принять никаких мер, переходят в вибрацию, отдающую и в руль, и в кузовную часть. Этот признак уже таит серьезную угрозу – если дело дошло до вибрации, в течение ближайшего времени можно ожидать развала «убитого» подшипника со всеми связанными с этим проблемами.

Пошаговая замена ступичного подшипника на автомобиле ваз 2110

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Инструмент и запчасти

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

  • Специальный съемник, чтобы осуществить съем подшипника;
  • Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
  • Головка на 30, оснащенная качественным воротком;
  • Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

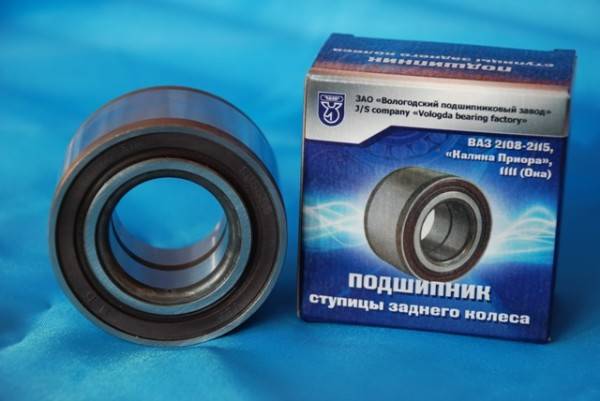

Цена ступицы и подшипника на ВАЗ 2110

Заводская ступица производства “АвтоВаз” (21100-3104014-00) стоит от 1300 до 1600 р. Это наиболее надежный вариант.

  • Riginal (RG21083103012) — 950 р.
  • ВолгаАвтоПром (21080-310301200) — 650 р.

Проверенным вариантом переднего ступичного подшипника является оригинальный элемент “АвтоВаз” (21083103020). Его стоимость около 470 р.

Есть несколько вариантов аналогов подшипников:

  • FAG (713691010) — 1330-1500 р.
  • SKF (VKBA 1306) — 1640-2000 р.
  • HOLA (NB721) — 545-680 р.
  • HOFER (HF301046) — 380 р.
  • KRAFT (KT100505) — 590 р.
  • FEBEST (DAC34640037) — 680 р.

Немецкая фирма “FAG” и шведская “SKF” предлагают самые надежные подшипники передней ступицы на Ваз 2110. Эти подшипники отличаются от остальных высоким качеством и продлевают срок службы самой ступицы. А вот худшим вариантом, по мнению автовладельцев, является — HOFER.

Первый способ. Замены ступичного подшипника

Сегодня предстояла замена переднего подшипника ступицы, поэтому я поехал к очень хорошему товарищу в частный дом, дабы поудобней будет, да и в гараж сейчас не проехать, все тает.

Перед поднятием машины на домкрат, поставили на скорость и очень легко сорвали болт ступицы, плохо затянут был. Сняв колесо, открутили гайку до конца.

Снимаем тормозной суппорт, откручивая два болта на 17.

Посмотрел сразу колодки -пока в норме, не откручивая тормозной шланг убираем суппорт в сторону.

Далее начали снимать тормозной диск, и вот он — виновник торжества.

Откручиваем три болта на 10 крепления защитного кожуха.

Следующим этапом открутили два болта на 17 крепления шаровой.

Далее снимаем стопорные кольца с двух сторон.

И аккуратно выбиваем подшипник по внутренней стороне.

И еще раз повторюсь, аккуратно выбиваем.

Тем временем в снегу лежал и замерзал новый подшипник.

Начали прогревать кулачок.

Болгаркой немного надрезаем обойму и снимаем её.

Насадили на ступицу поворотный кулак с подшипником.

Далее был процесс обратный разбору, сразу проверил гранату.

Вот так и поменяли подшипник передней ступицы, на всё про всё ушло два часа.

Устройство ступичного подшипника на ВАЗ-2110

Устройство ступицы заднего колеса.

Подшипник даёт возможность авто свободно катиться по дороге. Также он участвует в передаче и уменьшении нагрузки на остальные части машины. Подшипники дают возможность свободно вращаться колесам.

Такие подшипники есть спереди и сзади. Они на протяжении всего срока эксплуатации могут и спытывать большие нагрузки , а потому часто выходят из строя и требуют замены. Подшипники могут испытывать нагрузку не только при передвижении по плохой дороге, но и при старте или остановке авто, а потому риск их износа довольно велик.

Когда надо менять?

В процессе эксплуатации автомобиля в подшипнике происходит естественный процесс износа деталей и старение смазки.

Основные причины выхода подшипника из строя такие:

  1. Неправильная установка подшипника и не отрегулированный зазор.
  2. Повреждения при передвижении.
  3. Недостаточная смазка подшипника.

Проверка работы подшипника

Если случилось, что подшипник стал издавать неприятные звуки, перед его заменой стоит провести проверку детали. После тщательной диагностики можно принимать решение о необходимости ремонта.

Замена переднего подшипника ступицы

Замена подшипников передней ступицы ваз 2110

Конечно, заменить подшипники передней ступицы намного сложнее, чем подшипников задней ступицы, но при правильном подходе это выполнимо. В этом случае вам понадобятся не только специальные знания, но и подходящие инструменты. После обеспечениясозданы все необходимые условия, замена подшипников передней ступицы ваз 2110 своими силами пройдет легко.

Замена подшипника передней ступицы ваз 2110

Перед началом ремонтных работ необходимо выбрать подходящий подшипник. Специалисты рекомендуют покупать отечественные автозапчасти, например, «Самарского» или «Вологодского» производства. Желательно убедиться, что продается именно российская продукция, так как Китай успешно производит копии. Проведение любого ремонта не обойдется без определенных инструментов, в этом случае они потребуются:

  • съемник для крепления подшипников;
  • оправка — отрезок трубы необходимого диаметра, используемый для перемещения ступиц
  • размер 30 с помощью мощной отвертки;
  • Накидной ключ, размер 17 и 19.

После завершения подготовительных мероприятий приступайте к ремонту, который рекомендуется производить согласно предоставленной инструкции. И другие:

  • Сначала автомобиль включается «вручную» и на первой передаче. Как правило, необходимо размещать антиподатные упоры под задними колесами.
  • Ослабьте колесные болты и отверните гайки подшипников передних ступиц с помощью рожкового ключа размером 30. Если автомобиль оснащен алюминиевыми колесными дисками, необходимо снять колесо. Демонтаж гаек ступицы колеса возможен после нажатия педали тормоза, поэтому рекомендуется помощь.

Замена ступичного подшипника переднего ваз 2110

Отверткой открутите зажимы гаечным ключом на 17 мм от переключателей. Привяжите суппорт к тормозному шлангу, чтобы он не замерз. Теперь можно легко открутить тормозные диски от ступиц.

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

  • устанавливаем барабан
  • ставим колесо
  • закрываем колпачком гайку

На работу уходит около часа времени.

Особенности конструкции

Очень сильно отличается задняя ступица 2108 от аналогичного механизма, используемого в автомобилях «классической» серии — ВАЗ 2101-2107. Конструкция задней подвески на переднеприводных машинах довольно простая. На балке производится крепление полуоси, она чем-то похожа на устанавливаемый на передней оси. Но одно отличие — этот элемент может перемещаться в вертикальной плоскости, но осуществить поворот не получится — крепеж жесткий.

Сама ступица представляет собой небольшой металлический цилиндр, полый внутри. В него запрессовывается ролик — специальный подшипник, с помощью которого производится вращение колеса на полуоси. Причем внешний диаметр у этого подшипника такой же, как внутренний у ступицы. А диаметр внутренней обоймы такой же, как внешний у полуоси. Следовательно, посадка ступицы на полуоси оказывается максимально плотной, никаких зазоров нет. Это можно понять, всего раз разобрав элемент.

Устройство ступичного подшипника на ВАЗ-2110

Устройство ступицы заднего колеса.

Подшипник даёт возможность авто свободно катиться по дороге. Также он участвует в передаче и уменьшении нагрузки на остальные части машины. Подшипники дают возможность свободно вращаться колесам.

Такие подшипники есть спереди и сзади. Они на протяжении всего срока эксплуатации могут и спытывать большие нагрузки , а потому часто выходят из строя и требуют замены. Подшипники могут испытывать нагрузку не только при передвижении по плохой дороге, но и при старте или остановке авто, а потому риск их износа довольно велик.

Когда надо менять?

В процессе эксплуатации автомобиля в подшипнике происходит естественный процесс износа деталей и старение смазки.

Основные причины выхода подшипника из строя такие:

  1. Неправильная установка подшипника и не отрегулированный зазор.
  2. Повреждения при передвижении.
  3. Недостаточная смазка подшипника.

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

  1. стопорим автомобиль спереди;
  2. срываем колесные болты;
  3. срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
  4. поддомкрачиваем сторону и выставляем “козелки”;
  5. снимаем колесо;
  6. заливаем место посадки тормозного барабана WD-40 или другими спец — жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
  7. откручиваем направляющие болты( желательно слегка обстучать молотком);
  8. пытаемся аккуратно снять тормозной барабан (если не идет — вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
  9. откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
  10. стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);
  • осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
  • осматриваем тормозной цилиндр на протекание, колодки на износ;
  • снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

  1. Специальным прессом (есть далеко не у всех).
  2. Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
  3. С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.

ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

  • еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
  • осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
  • новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
  • устанавливаем ступицу на жесткую поверхность.

— сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

— обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

— берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

-основное правило — никаких сильных ударов, если не идет — значит криво

— после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

— добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;

— все, начинаем процесс сборки подшипника задней ступицы на ВАЗ 2109, 2110. Для этого одеваем ступицу на ось (сняв болт, которым мы стягивали обоймы);

— закручиваем и подтягиваем центральную гайку (ставим обязательно новую), не забывая поставить упорную шайбу;

— одеваем и прикручиваем тормозной барабан и колесо;

— проверяем вращение (не должно быть никаких посторонних шумов);

— если все хорошо, опускаем автомобиль с домкрата;

— затягиваем колесо и центральную гайку (момент затяжки ступицы примерно около 20 кгм, это довольно сильная затяжка, если нет динамометрического ключа, нужно рычагом не менее метра затянуть гайку с усилием в два раза превышающим, усилие затяжки колес);

— закерниваем гайку ступицы, затягиваем колеса.

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

  • Специальный съёмник для демонтажа подшипника.

  • Вороток.
  • Головка на «30».
  • Ключи или накидные головки на «17» и «19».
  • Оправка для выбивания ступицы.
  • Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

  1. Аккуратно выкручиваем тормозной диск от ступицы.
  2. Затем, производя несильные удары освобождаем ступицу.

  3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

  1. Сначала необходимо позаботиться об удалении стопора.

  2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

  3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

  • К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
  • А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

  • Перейдя на верстак, производим замену подшипника ступицы.

  • Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

  • Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки
  1. Ставим метки.
  2. Выбиваем все болты у кулака.
  3. Демонтируем болты крепления на нижней шаровой опоре.
  4. Таким образом подшипник будет выбит из ступицы.
  5. Убираем стопорные кольца.
  6. Выпрессовываем подшипник.
  7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

  1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
  2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
