Ваз-2110 не работает печка не дует воздух вообще, не работает регулятор скорости

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

  1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
  2. Снимаем опору.
  3. Выкручиваем винты крепления щеточного узла и снимаем его.
  4. Аккуратно выбиваем ротор.
  5. Очищаем элементы от пыли и грязи.
  6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
  7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
  8. Загибаем обратно края пластины.
  9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
  10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
  11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
  12. Ставим на место ротор.
  13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
  14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
  15. Устанавливаем опору вентилятора и крыльчатку.
  16. Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Зачастую о не работающей печка мы узнаём с приходом холодов (это могут быть как механические так и электронные поломки).

Чтобы разобраться с основными неисправностями для начала предстоит изучить устройство системы отопления Лады «десятого поколения» и сам принцип работы печки.

Мы выделили пять основных причин почему печка не работает на ВАЗ 2110:

  1. Не регулируется температура или печка работает на одной скорости;
  2. Не работают заслонки распределяющие потоки воздуха;
  3. Выходит из строя салонный датчик температуры (монтирован на потолке);
  4. Неисправность контроллера САУО;
  5. Течь тосола с радиатора печки.

В следствии нехитрой диагностики и проверке этих узлов приступаем к ремонту отопителя.

Печка выпускает холодный воздух

Первое, что необходимо сделать – это определить причину поломки. Это поможет найти пути ее решения. Но их достаточно много, поэтому давайте разберем самые популярные.

Одна из часто встречающихся причин заключается в том, что из устройства выходит только холодный воздух. Это первый признак того, что печка работает неправильно. Причина кроется в том, что поломался температурный датчик салона – он отвечает за то, какие условия в салоне, отвечают ли они тем, которые задал водитель. Если же он выходит из строя, то его показания неправильные. Таким образом, печка получает информацию о том, что в салоне жарко. Поэтому будет производить холодный воздух, чтобы сделать условия более комфортными.

Устранить данную поломку просто. Необходимо выполнить несколько действий. Для начала снять плафон путем его раскручивания. Потом установить новый датчик и проверить его на исправность.

Также причиной того, что из печки выходит холодный воздух, может стать поломка моторедуктора. Чтобы ее определить, необходимо сначала проверить на исправность температурный датчик. Если с последним все в порядке, то явно проблема кроется в моторедукторе. Стоит отметить, что данную деталь, как и предыдущую, отремонтировать невозможно. Единственным путем решения проблемы является замена на новую.

Данный процесс немного сложнее. Заключается он в проведении следующих действий. Сначала снимаются дворники. Потом необходимо открутить болты, которые отвечают за крепление жабо, и убрать его, чтобы не мешал. Таким образом, буден получен доступ к элементу, который вышел из строя.

Потом необходимо снять сам моторедуктор. Для этого выкручивается его крепление. Поможет в этом крестообразная отвертка. Далее следует аккуратно отсоединить все провода. Делать это стоит максимально аккуратно, чтобы ничего не повредить. Только так вы сможете полностью демонтировать поломанную деталь. По такому же принципу, но наоборот, установите новый элемент. При этом следите за тем, чтобы срез детали четко попал в заслонку.

Переключатель, электропривод и проводка

Проверить исправность переключателя вентилятора немного сложнее. Для этого потребуется снимать блок управления и тестером в режиме омметра диагностировать резистор переменного сопротивления.

Чтобы проверить сам электропривод, необходимо снять декоративные накладки возле ветрового стекла с наружной стороны и демонтировать электродвигатель. Определить его исправность можно, подключив контакты привода напрямую к клеммам аккумулятора.

Что касается проводки, то ее целостность проверяется тем же тестером в режиме вольтметра на контактах электродвигателя вентилятора. Если напряжение на них есть (в режиме включенного привода), значит, проводка целая. В обратном случае лучше обратиться к автоэлектрику.

Печка ВАЗ 2112 работает только в максимальном положении. Как починить

С наступлением холодов выявилась в моем ВАЗ 2112 неисправность отопителя. Обдув начал работать только на максимальной скорости. Сразу стало очевидно, что дело в резисторе электровентилятора отопителя.

Проблема неприятная, но легкоустранимая. В статье покажу вам, как с ней справиться и починить, если вы с толкнулись с такой же неисправностью.

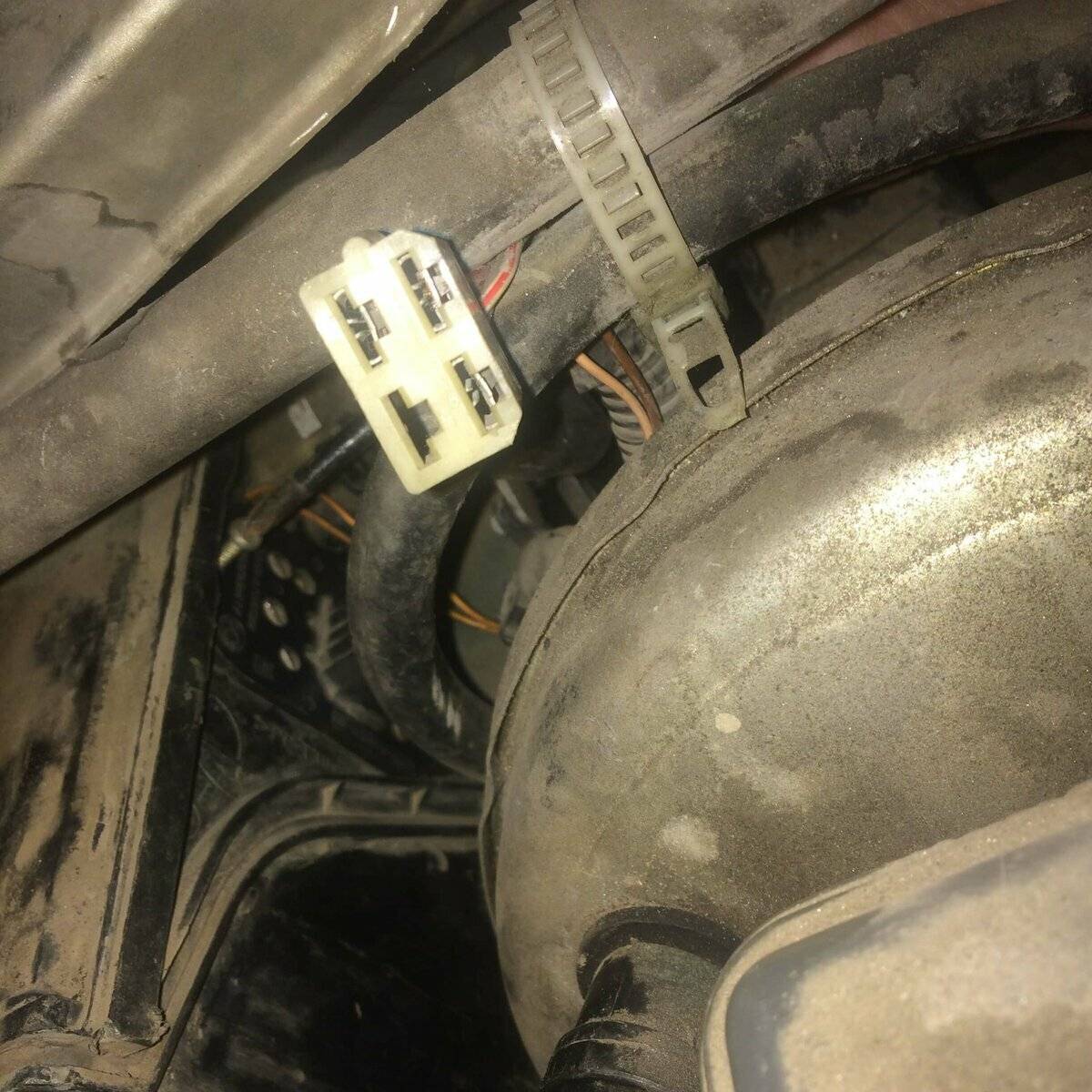

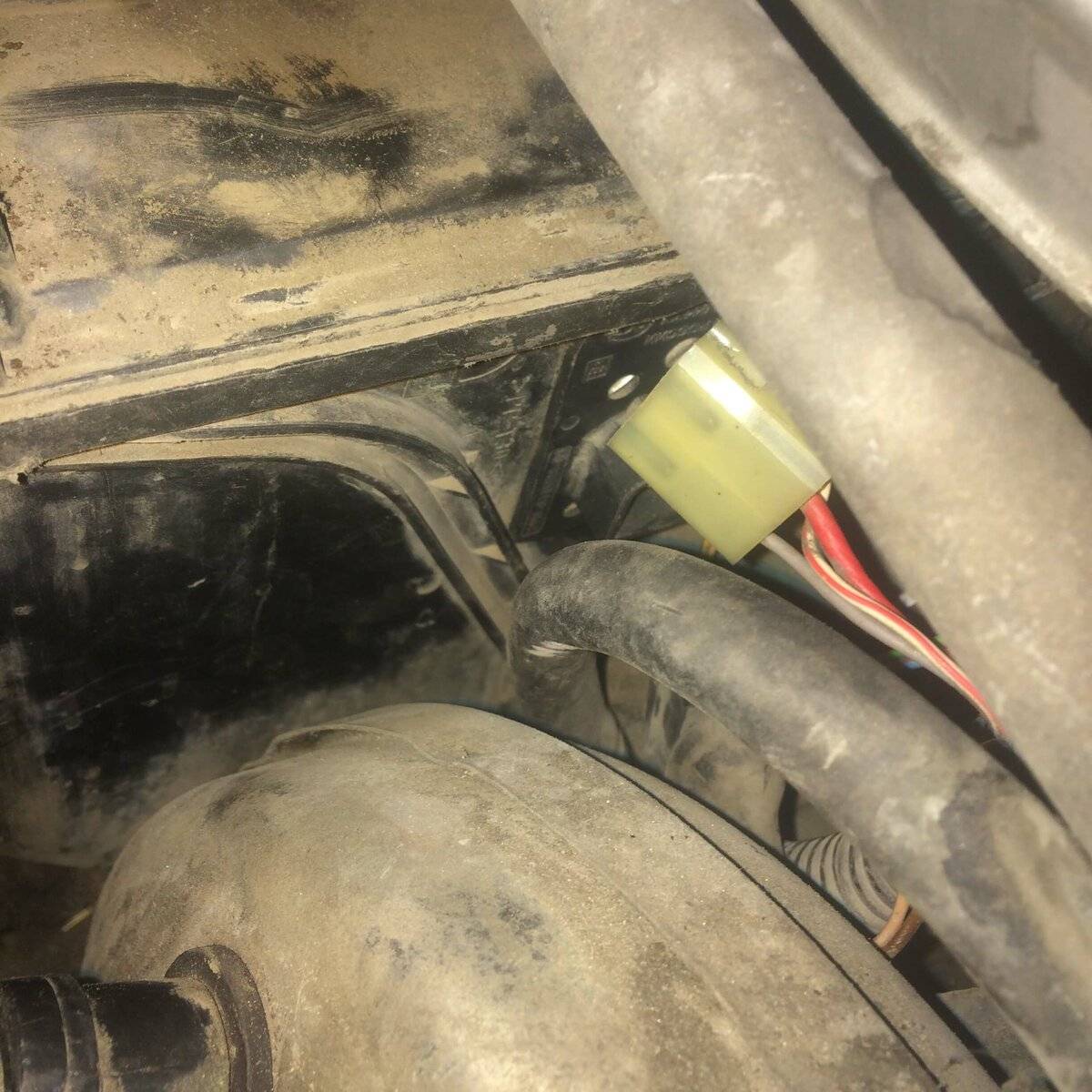

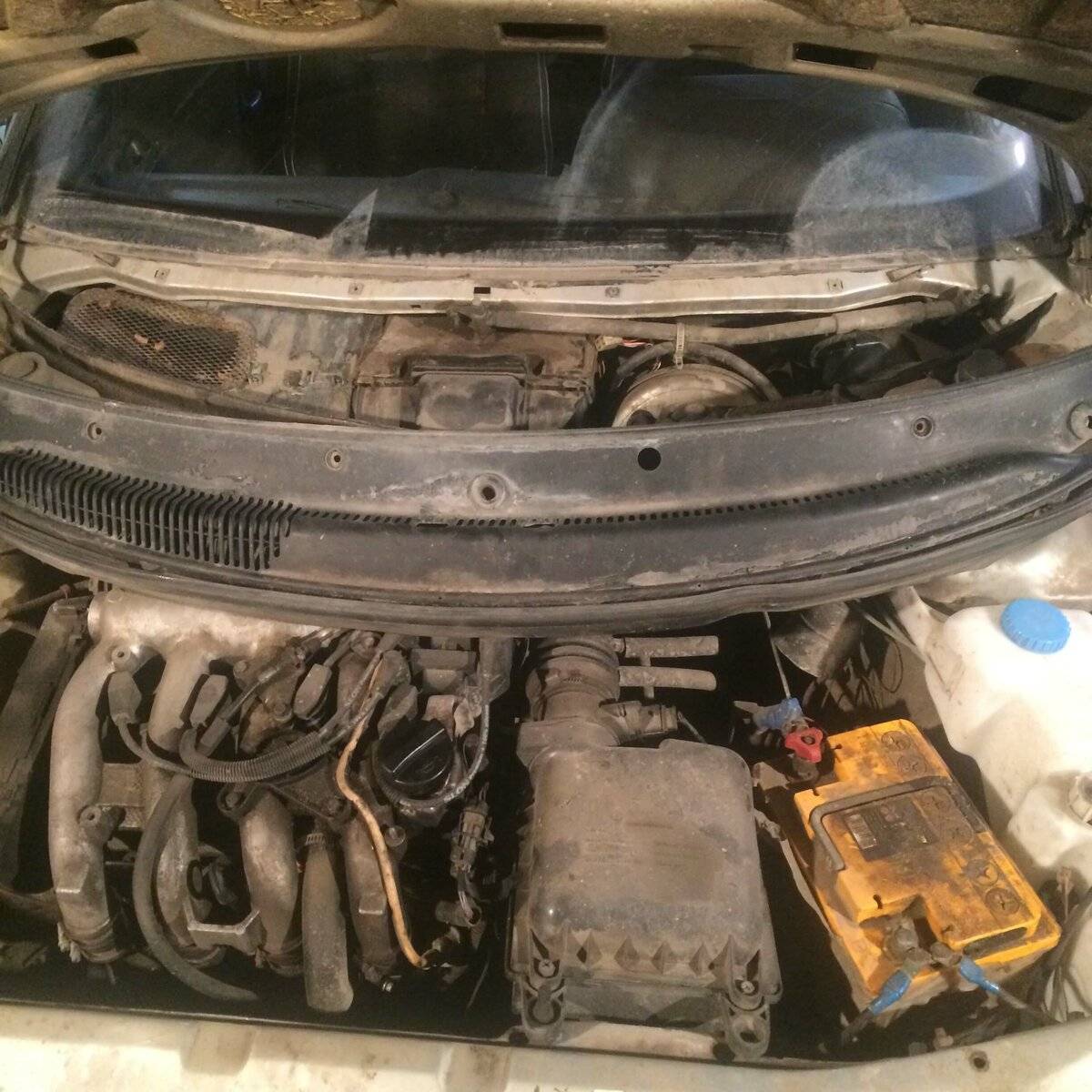

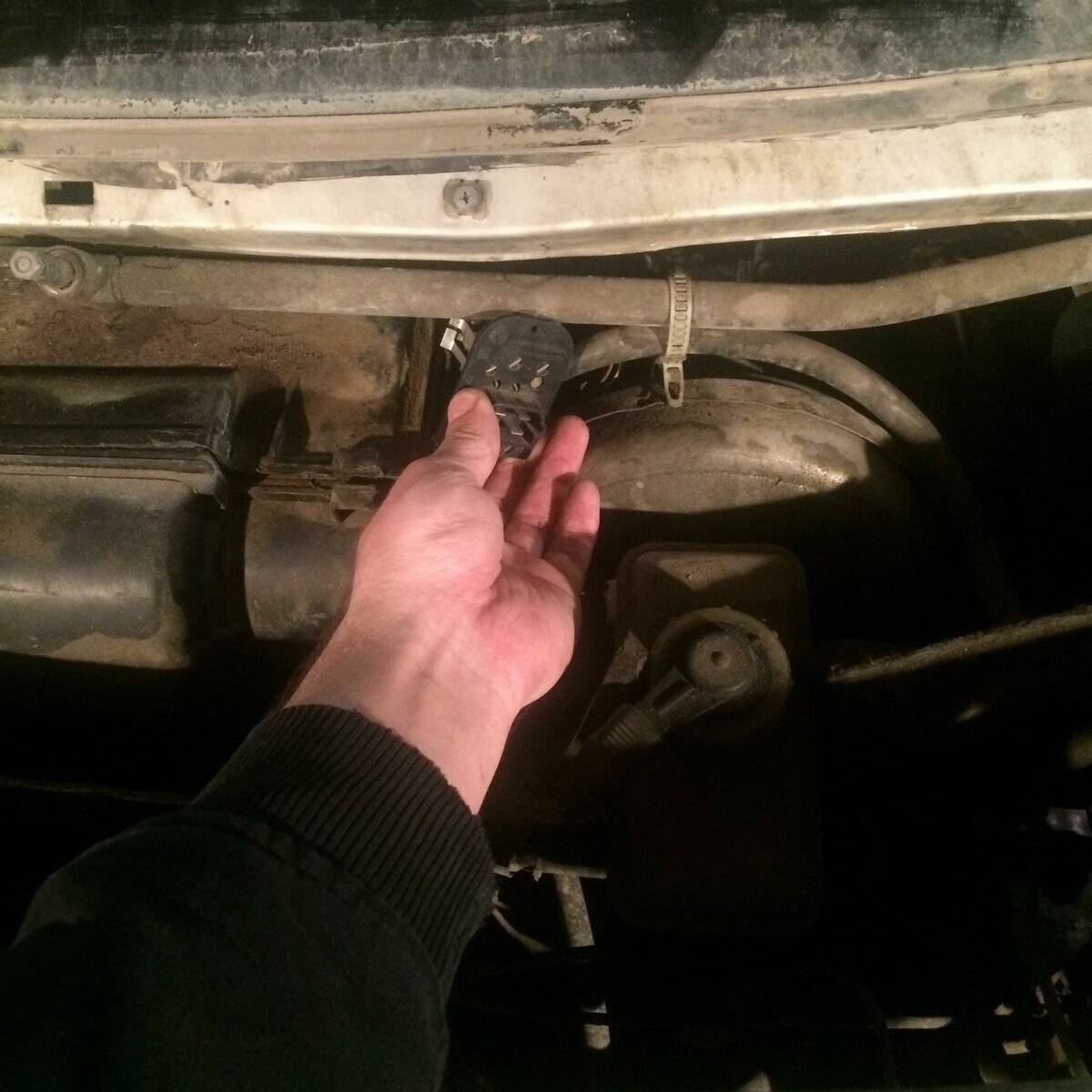

Чтобы достать резистор, надо снять жабо, отсоединить клемму и, выкрутив один винт, вынуть сам резистор.

1 из 2

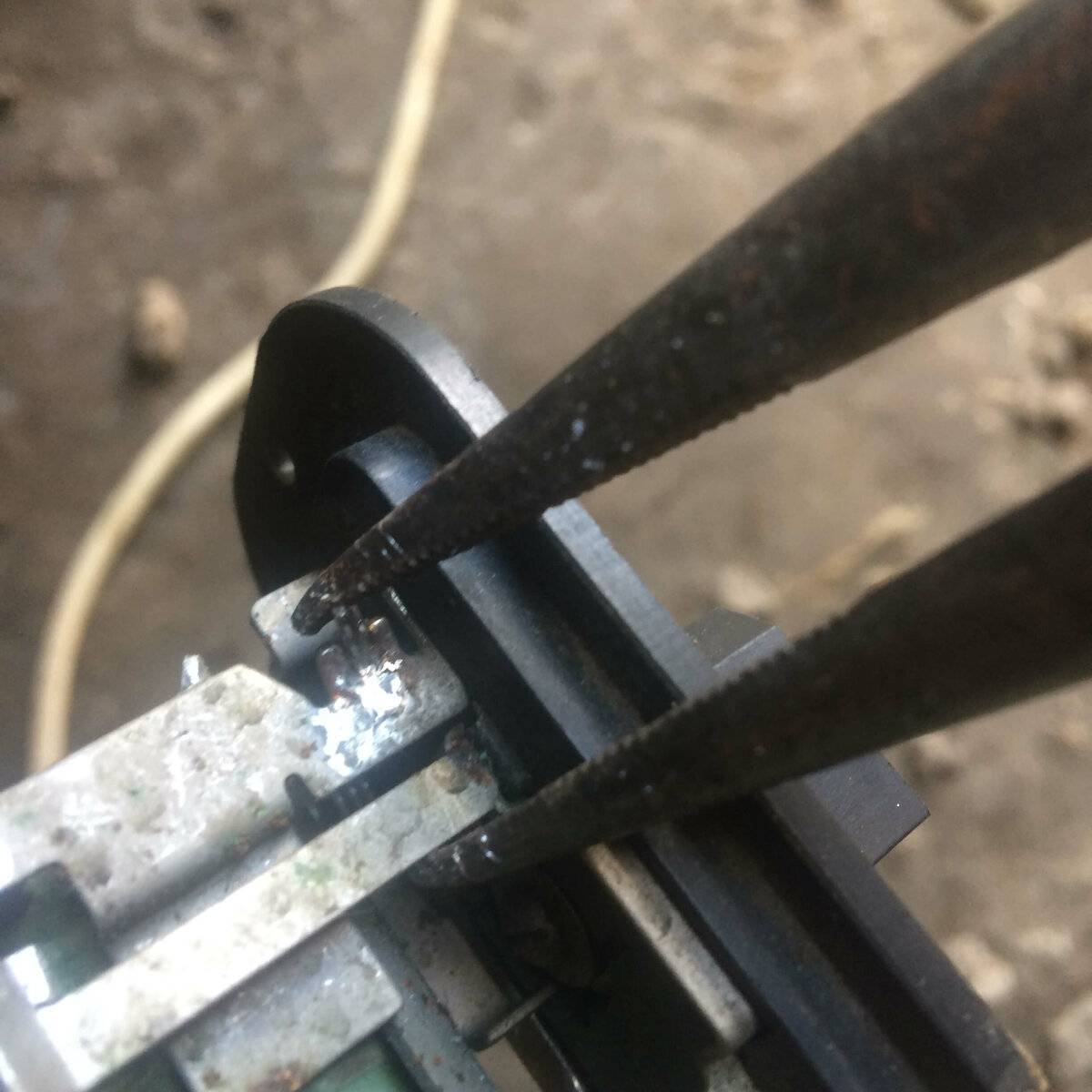

Так как у меня резистор старого образца, трудность заключалась в том, что подпружиненный контакт отпаялся. Поэтому припаиваем его обратно и проверяем работу.

1 из 2

Отпаянный контакт

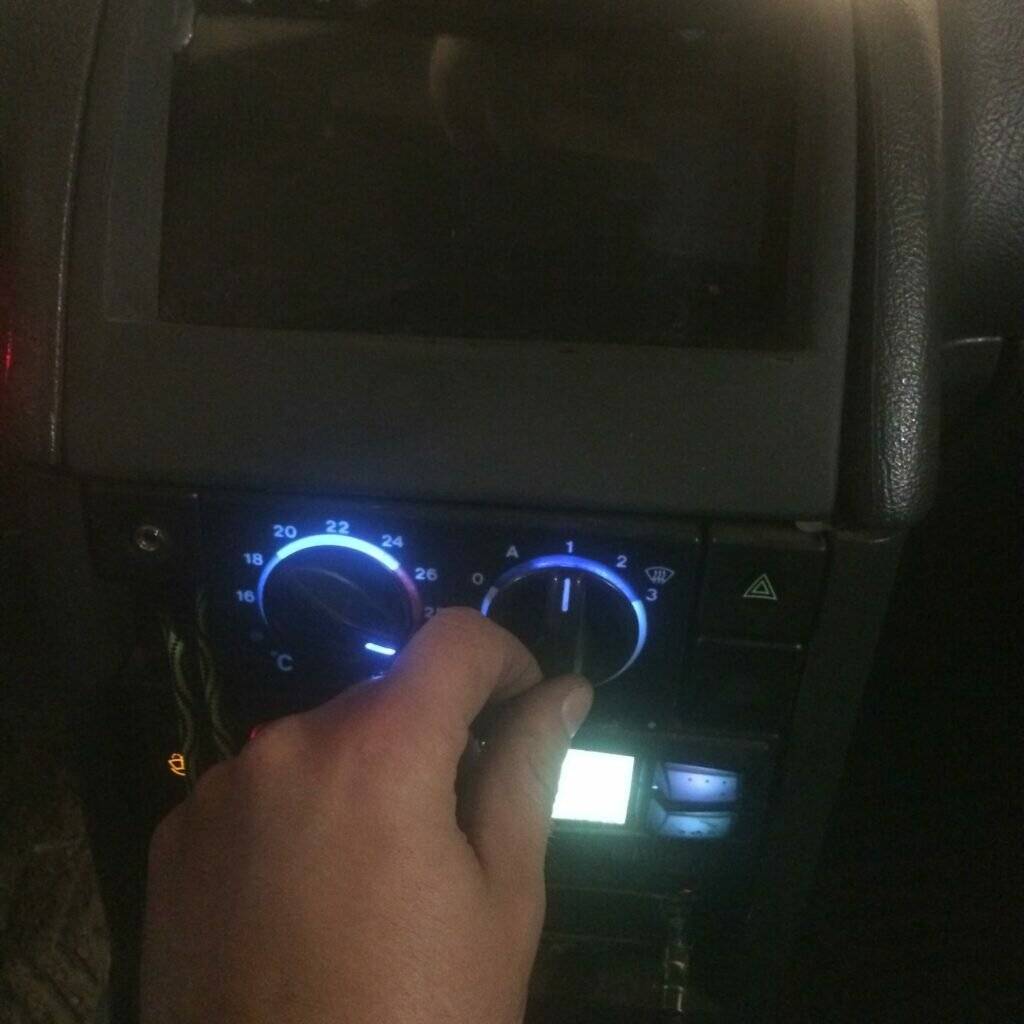

После успешного теста, устанавливаем все на место.

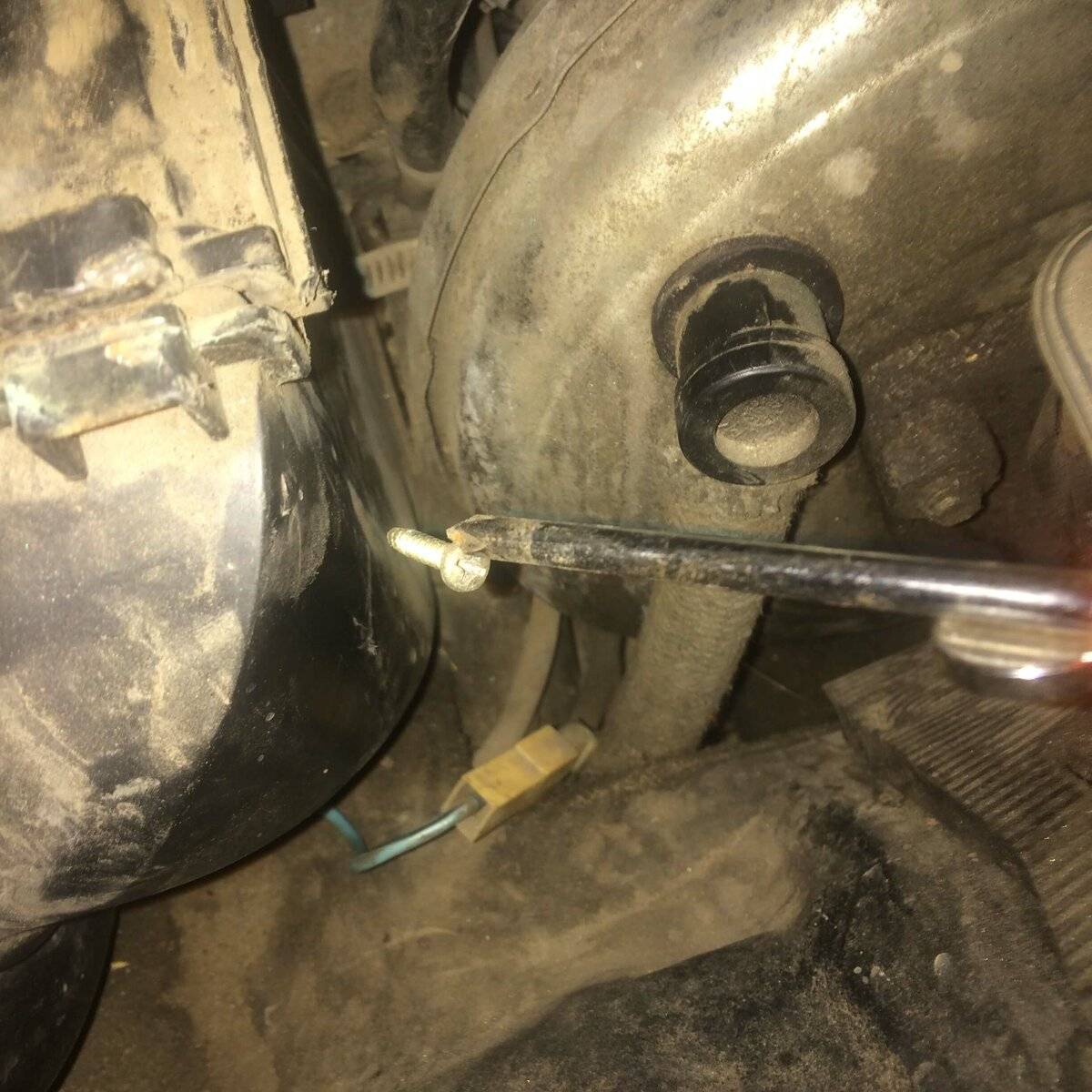

В процессе установки резистора у меня упал винт, т.к. он расположен в неудобном месте. Для таких же РукоДжобов, как и я, придумал маленький лайфхак, чтобы достать и больше не терять винт:

1 из 2

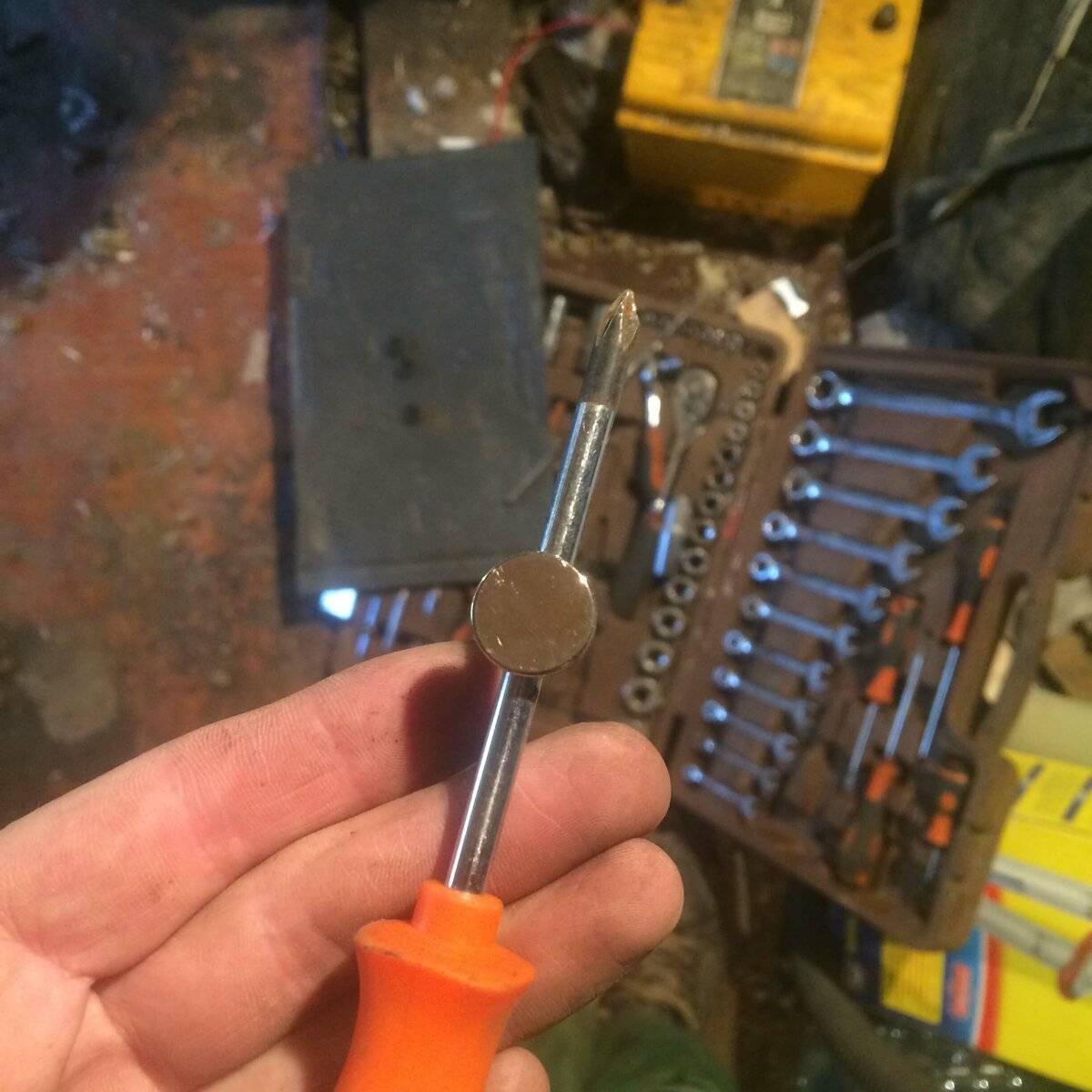

Прикрепил неодимовый магнит к отвертке — таким способом я достал винт и уже просто и удобно вкрутил его на место.

Диагностика отопителя ВАЗ 2110-2112

Диагностику, пожалуй, стоит начать с тех элементов, для проверки которых не нужно разбирать половину салона. В десятке это датчик температуры в салоне.

Тестирование температурного датчика

Как проверяют температурный индикатор, находящийся в салоне автомашины.

Датчик салонной температуры находится возле плафона освещения салона

Извлечь его концы и подать напряжение в 1,2 V. Ручки контроля САУО должны быть выставлены в точках «MIN» и «MAX» (синяя и красная). В таком положении вентилятор не крутится. Можно при, работающей САУО, выключить температурный датчик температуры воздуха в салоне. В этом случае, откажется вращаться вентилятор.

Как проверить работоспособность управляющего устройства печки

Для тестирования САУО потребуется использование мультиметра (тестер). Этот прибор позволить произвести замер напряжения на жгутах розового и коричневого цвета. Замер выполняют при включенном зажигании. Кроме этого необходимо вращать ручку настройки температуры.

Для начала стоит внимательно осмотреть плату контроллера. Если она в таком состоянии, то лечить ее либо бесполезно, либо сложно. Здесь поможет покупка нового контроллера

В зависимости от марки контроллера, напряжение может изменяться по-разному. На автомашинах, выпущенных до 2001 года, использовался контроллер 1303.3854. Напряжение, при том, что рукоять будет установлена на минимум, начнет падать через 13±5 секунд. На отметке максимум напряжение будет подаваться стабильно. То есть, если оно на выходе не будет меняться, то САУО вышла из строя.
При отказе контроллера может перестать функционировать затвор, но для проведения диагностики потребуется разобрать отопитель.

Проверка затворов отопителя печки 2110

В печке установлены две заслонки. Верхняя, предназначена для регулировки всасывания холодного воздуха с улицы, а нижняя определяет движение нагретого воздуха от радиатора отопительной системы. Если перестает работать привод или заслонка получила повреждения, печка может нагревать или очень слабо, или вообще не работать.

Заслонка воздуховода печки. Проверяем ее подвижность и смотри на состояние

Поломка заслонок может произойти по разным причинам, часто заслонки могут заклинить, иногда барахлит привод, нередко следы ржавчины приводит их заклиниванию. На ВАЗ 2110-2112 могут быть установлены заслонки, выполненные из пластика или металла. Пластиковые детали часто клинит из-за последствий температурной деформации, а стальные из-за ржавчины, образующейся на ее поверхности.

Другими словами если на стекло подается нагретый воздух, а вниз бьет горячий, то, скорее всего, заслонка не до конца отработала, то есть не полностью прекратила всасывание воздуха с улицы. Если задвижки вообще не передвигаются, то необходимо осмотреть привод заслонок.

Как проверить микроредуктор отопителя ВАЗ 2110

Для проведения тестирования заслонок будет необходим омметр. На старых моделях контроллера сопротивление, при ручке, установленной на синей точке, сопротивление должно лежать в пределах 800 – 1200 Ом. Для выполнения проверки, надо выставить минимальную температуру и выждать порядка 15 секунд. Сопротивление замеряют между контактами Х1.4 и Х1.1.

Микроредуктор печки ВАЗ 2110

При установке рукоятки настройки на предельный температурный режим, омметр показывает 3,2-5 кОм, если используется устаревший контроллер и 1,2-1,6 кОм, если установлен новое устройство (1323.3854).

Мотор-редуктор заслонки старого типа 45-3780

Если омметр не показывает сопротивления или оно остается неизменным, то, перестал работать САУО, на редуктор не поступает напряжение. Для смены привода, проверки вентиляционного устройства потребуется разобрать печь.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

  • центральный дефлектор;
  • два боковых дефлектора и две решетки обдува лобового стекла;
  • подогрев ног водителя и переднего пассажира;
  • два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Проверка резистора сопротивления

У резистора этой модели автомобиля имеется 2 спирали. Первая имеет сопротивление 0,23 Ом, а вторая – 0,82. Если применяются сразу обе спирали, электромотор отопителя используется на первой скорости, на первой спирали включается вторая. Третья не нуждается в сопротивлении, поэтому она работает без резистора и считается самой мощной. Недостаток антифриза может привести к неисправности, а неработоспособный термостат или помпа значительно усугубят ситуацию. Если причиной поломки оказался перегоревший резистор, замените его целым. Приобрести его можно на любом авторынке или в сервисном центре.

Предохранитель также может стать причиной поломки. Несмотря на то что его максимально просто найти, проблема выявляется намного сложнее. Нам необходим предохранитель F18 на 25 ампер. Он находится в главном монтажном блоке, также частично отвечает за прикуриватель и обогрев заднего стекла. Прозвоните все цепи, возможно, проблема кроется в коротком замыкании.

Система охлаждения у ВАЗ 2110 очень капризна и ненадежна, поэтому настоятельно рекомендуется регулярно проверять её на исправность. Это поспособствует комфортной езде и позволит быть спокойным за свою безопасность, ведь неподобающие условия могут стать причиной ДТП.

Источник

Причины некачественного обдува ног

С проблемой, когда на ВАЗ-2110 не работает печка в ноги водителя, сталкиваются практически все владельцы транспортных средств. Отопительная система на отечественных автомобилях имеет значительные недостатки – это слабый поток воздуха в ноги водителя и в сторону боковых стёкол. Нередко такая ситуация возникает даже при нормальной работе отопителя.

Причин того, что печка слабо дует, может быть несколько, и все они связаны с техническими особенностями конструкции отопительной системы.

Первая и основная причина, по которой печка не греет с необходимой интенсивностью, является некачественное уплотнение воздуховодов отопительной системы. Воздуховоды отопителя изготовлены из пластика и имеют большое количество щелей по периметру. В итоге через отверстия в воздуховодах теряется значительное количество тёплого воздуха и до конечной цели поступает слабый поток.

Второй элемент отопительной системы, который требует доработки для более качественного обогрева салона – это пластиковый блок распределения воздуха. В народе водителя называют ещё его ёлочкой. Этот блок также имеет щели, что значительно уменьшает поток тёплого воздуха на ноги водителя, боковые стёкла и к задним сидениям транспортного средства.

Следующая деталь, которая является причиной слабого обогрева салона – это заслонка печки ВАЗ-2110. Она по своим конструктивным особенностям неплотно прилегает к корпусу панели. В результате большая часть горячего воздуха остаётся в подкапотном пространстве и в приборной панели.

Как видим, комплексная причина того, что печка слабо дует, является некачественное уплотнение элементов отопителя ВАЗ-2110 и наличие большого количества щелей в системе обогрева автомобиля.

Прежде чем приступить к устранению заводских недоработок отопителя, необходимо убедиться в том, что он работает исправно

В случае проблем с функционированием печки, важно предварительно произвести ремонт пришедших в негодность или повреждённых деталей, и только после этого модернизировать отопительную систему. Только в этом случае доработки в отопительной системе транспортного средства дадут ощутимый положительный результат

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Доработка обдува ног ВАЗ-2110

Если все вышеперечисленные процедуры не помогли, то, скорее всего, вам просто недостаточно комфортно от работы штатного отопителя. Многие автомобилисты отмечают: в большие морозы даже при полностью исправном отопителе обдува ног недостаточно, чтобы чувствовать себя комфортно за рулем. В то время как из центрального и боковых дефлекторов выходят обжигающие потоки воздуха. Это – конструктивная особенность авто.

Есть несколько способов повысить эффективность обдува ног на автомобиле ВАЗ-2110.

  1. Отключение контура обдува ног задних пассажиров. Эту процедуру проводить целесообразно, если вы редко перевозите пассажиров на задних сидениях. Для отключения обдува ног сзади на ВАЗ-2110 потребуется снять кожух рычага переключения передач. Окно воздуховода заднего контура отопителя находится в передней части корпуса кулисы. Плотно уложенный в эту область кусок поролона закроет проходной канал и отсечет задний контур. Теперь воздух при включении режима обдува ног будет поступать только с передней части салона.
  2. Увеличение площади выходных отверстий. Решетки на пластиковой панели обдува ног небольшие. Их можно увеличить самостоятельно. Это несколько усилит поток выходящего из них воздуха. Демонтировать панель с водительской стороны просто: она держится на саморезах. Выкручиваем саморезы и снимаем панель. Подыскиваем подходящий материал, который будет выполнять функцию решетки. Вырезаем в пластике отверстия и закрепляем клеем или саморезами подготовленную решетку. Как показала практика, этот способ усиливает поток теплого воздуха в область ног.
  3. Устраняем неплотное прилегание заслонок. Для того готовим поролоновые полоски толщиной 3-5 мм и проклеиваем ими поверхности заслонок, прилегающие к корпусу. Это позволит заслонкам полностью перекрывать канал подвода холодного воздуха в режиме прогрева салона, что увеличит эффективность работы отопителя.

Комплексный подход к доработке отопителя существенно повысит эффективность обогрева ног.

Слабая подача тёплого воздуха, модернизация печки

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Основные неисправности климат-контроля ВАЗ-2110

Поскольку полноценная климатическая установка содержит множество дополнительных узлов и деталей, неудивительно, что надёжность такой сложной системы по умолчанию должна быть не больше, чем собственно у отопителя или кондиционера. Другими словами, к проблемам функционирования системы отопления и кондиционирования добавляются те неисправности, которые характерны для работы собственно контроллера климатической системы. Схема климат-контроля ВАЗ-2110 предусматривает наличие электронного БУ и привода заслонки, регулирующей смешивание тёплого и холодного воздушных потоков для обеспечения оптимальной температуры воздушного потока, поступающего в воздуховоды.

Если климатическая установка не обеспечивает выхода на требуемый температурный режим, необходимо заняться поисками неисправности. Первое, что нужно сделать – проверить работоспособность датчика температуры. Делается это посредством замера сопротивления датчика, которое должно удовлетворять следующим условиям:

  • при температуре 16º С быть равным 2950 Ом;
  • при температуре 22º С быть равным 2800 Ом;
  • при температуре 30º С быть равным 2600 Ом.

Если значения на мультиметре отличаются более чем на 25 Ом – датчик неисправен и подлежит замене.

О неисправности датчика положения приводного вала микроредуктора (управляющего работой заслонки климатической установки) также можно судить по соответствию сопротивления нормативным показателям. Проверка осуществляется следующим образом: при подключённом к системе температурном датчике рукояткой установить минимальное значение температуры, отсоединить от разъёма Х1 управляющий контроллер, запустить силовой агрегат и измерить мультиметром сопротивление между входными контактами датчика положения приводного вала моторедуктора. Мультиметр должен показать 0.85 – 1.25 КОм.

Такую же проверку следует осуществить и в положении максимальной температуры – в этом случае для первой группы контроллеров сопротивление должно лежать в пределах 3.30 – 5.00 КОм. Если сопротивление нулевое или одинаковое на обоих режимах – проблема в неисправном микромоторедукторе, который неремонтопригоден. Впрочем, причина может заключаться и в некорректной работе самого контроллера – в этом случае на привод редуктора питающее напряжение подаваться не будет.

Проблема с недостаточным обогревом в холодное время года может быть связана с заклинившей заслонкой отопителя. Чтобы убедиться в этом, необходимо запустить силовой агрегат, установить обороты вращения печного вентилятора на максимум. После этого регулятор температуры необходимо последовательно установить в режим MIN, а затем MAX.

Между» блоком управления и микромоторчиком существует обратная связь благодаря наличию встроенного в редуктор датчика положения печной заслонки. Блок управления интерпретирует информацию, поступающего от этого датчика, и если заслонка печки достигла требуемого положения, отключает мотор.

Блок управления климат-контролем на ВАЗ-2110 имеет регулировочный винт, который позволяет в ручном режиме настроить более точное регулирование температуры. Чтобы осуществить подобную регулировку, необходимо закрыть все двери и поднять стёкла окон, разместить внешний контрольный термометр неподалёку от температурного датчика, повернуть рукоятку управления печным вентилятором в положение «А» и установить температуру воздуха, превышающую показатель температуры, измеренный термометром. Через примерно 15 минут показания на дисплее и термометре должны сравняться. Если нет – необходимо извлечь контроллер, чтобы получить доступ к регулировочному винту, и повернуть его по часовой стрелке (когда нужно увеличить температуру) или против – если показатель дисплея выше значения, измеренного термометром. Процедуру повторяют до тех пор, пока рассогласование не станет нулевым.

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.
