О сальнике
Сальник является одним из наиболее распространенных и давно изобретенных уплотнительных устройств подвижных механизмов. Широкое применение данная деталь получила из-за своего простейшего устройства.
Следует отметить, что сальники, используемые в автомобилях ВАЗ, имеют направление и устанавливать их необходимо только по назначенному направлению вращения вала.
Устройство
Сальник изготавливается из специальной резины, которая при контакте с маслом не теряет свои свойства. Такая резина называется – маслостойкая.
Конструктивно сальник похож на кольцо, внутри сальника расположена так называемая «коробка». Которая под действием давления масла прижимается к рабочей части вала и создает герметичность уплотнения.
Так же сальник имеет пружинку, которая прижимает его рабочую часть к валу обеспечивая герметичность.
На что влияет манжет
Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.
- Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
- Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
- Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
- Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
- Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
- Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.
Проверка работоспособности
Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:
- Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
- В системе могут пережаться шланги, из-за чего возникла неисправность.
Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.
Советуем обратить внимание на несколько важных моментов
- Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
- В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
- Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.
Распределительный вал: назначение и функции
С помощью распредвала происходит синхронизация впуска и выпуска тактов работы ДВС.
У газораспределительного механизма (ГРМ) бывает нижнее и верхнее расположение клапанов в блоке цилиндров, все зависит от типа мотора в вашей машине. Производители современных автомобилей предпочитают ГРМ, у которого клапаны расположены вверху. Такая конструкция позволяет проводить ремонтные работы и обслуживание распределительного вала без особых проблем, потому что доступ к элементам ГРМ достаточно упрощен.
Распредвал и коленчатый вал силового агрегата связаны между собой конструктивно. Соединение осуществляется при помощи ремня или цепи, которые надевают на шкив распредвала и звезду коленвала. При помощи коленчатого вала приводится в движение распределительный вал.
Вероятно, наиболее эффективный шкив распредвала – это разрезная шестерня, применяемая в тюнинговании распределительного вала для того, чтобы увеличить мощность мотора.
Головка блока цилиндров содержит подшипники. В них осуществляют вращение опорные шейки распредвала. Во время ремонта для крепления опорных шеек используют ремонтные вкладыши распределительного вала. Через сквозное отверстие, которое делают в оси распредвала, смазывают трущиеся поверхности элементов. Сзади данное отверстие распредвала заглушают.
Наиболее важная часть в распределительном валу – это кулачки. Количество данных элементов соответствует числу выпускных и впускных клапанов двигателя. Именно они выполняют основные задачи распредвала – регулирование газораспределительных фаз мотора и порядка работы цилиндра.
Любой клапан имеет персональный кулачок, который открывает его, надавливая на толкатель. После того как сработает возвратная пружина, кулачок уходит с толкателя и клапан закрывается.
Кулачки распредвала расположены между опорными шейками. На каждый цилиндр приходится по два кулачка: впускной и выпускной. Помимо этого, шестерня, закрепленная на валу, запускает масляный насос и прерыватель-распределитель. Вдобавок к тому и эксцентрик, чтобы насос топлива заработал.
Газораспределительную фазу распредвала определяют опытным методом. Плюс к этому, играет роль и конструкция впускного/выпускного клапанов, и количество оборотов двигателя. Производители транспортных средств прописывают фазы распределительного вала мотора в виде диаграмм и таблиц.
На опоры распредвалов крепится верхняя часть распределительного вала, где передняя крышка – общая. В нее встроены фланцы, входящие в проточки в шейки распредвалов.
В развале блока цилиндров находится распределительный вал. За счет зубчатой или цепной передачи коленвал приводит его в действие. Распредвал при вращении способствует тому, что кулачки начинают оказывать влияние на работу впускных и выпускных клапанов. Данный процесс идет четко в соответствии с газораспределительными фазами и порядком работы цилиндров мотора.
Для верного установления фаз газораспределения существуют специальные установочные отметки, расположенные на шкиве привода либо на распределительных шестернях. Кулачки распредвала и кривошипы коленчатого вала расположены в строго определенной позиции, относительно друг друга.
Установка, выполненная по отметкам, позволяет соблюдать последовательность чередования тактов (режим работы цилиндров мотора). Данный порядок имеет зависимость от расположения и конструктивных особенностей коленвала и распредвала.
Слово «сальник» или «уплотнитель» осталось с давних времен. Тогда, чтобы уплотнить подвижные элементы конструкции, использовали пеньку, пропитанную жиром. Вот и получилось непонятное на первый взгляд слово «сальник». Конечно, сегодня трудно представить сальник, который выполнен из такого материала. Для изготовления нынешних уплотнителей используют современные и надежные материалы.
Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов
Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))
Смотрим, запоминаем и не доводим до такого.
Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.
А вот и сам виновник торжества.
Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.
Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.
Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.
Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.
Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.
Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.
Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.
Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.
Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.
Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.
Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.
Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.
Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.
Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.
Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.
Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)
Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.
замена сальника распредвала ваз 2108 .
| Замена сальника распредвала ВАЗ 21099 |
Нажми для просмотра |
| ||||||||||
| замена сальника распределительного вала( ВАЗ 2108- калина) |
Нажми для просмотра |
| ||||||||||
| Замена переднего сальника коленвала ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 |
Нажми для просмотра |
| ||||||||||
| ЗАМЕНА РЕМНЯ ГРМ И САЛЬНИКОВ ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115 |
Нажми для просмотра |
| ||||||||||
| Замена сальника в трамблере ВАЗ 2109.Устраняем течь масла. |
Нажми для просмотра |
| ||||||||||
| замена сальника коленвала ваз 8кл |
Нажми для просмотра |
| ||||||||||
| замена сальника распредвала ваз 2115 |
Нажми для просмотра |
| ||||||||||
| Течёт масло из-под трамблёра как снять и устранить Ваз 2109 |
Нажми для просмотра |
| ||||||||||
| Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников. |
Нажми для просмотра |
| ||||||||||
| замена сальника распредвала на ваз 2108 |
Нажми для просмотра |
| ||||||||||
| Замена сальников коленвала и распредвала передней части дв авто ВАЗ 2108,09,099,14,15. Часть 1 |
Нажми для просмотра |
| ||||||||||
| ЗАМЕНА РЕМНЯ ГРМ САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ,ПОМПЫ ВАЗ 2111,2110,2112. |
Нажми для просмотра |
| ||||||||||
| Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115 |
Нажми для просмотра |
| ||||||||||
| Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания. |
Нажми для просмотра |
| ||||||||||
| Как быстро выставить метки грм на ваз 8кл |
Нажми для просмотра |
| ||||||||||
| Ремонт ГБЦ ВАЗ 8Клапанов |
Нажми для просмотра |
| ||||||||||
| Замена маслосъёмных колпачков на ВАЗ-08 |
Нажми для просмотра |
| ||||||||||
| Что делать если двигатель ест масло и дымит выхлоп? |
Нажми для просмотра |
| ||||||||||
| Замена ГРМ, помпы и установка разрезной шестерни Ваз 2108, 09, 99, 13, 14, 15. |
Нажми для просмотра |
| ||||||||||
| замена помпы ваз 8 клапанный двс |
Нажми для просмотра |
| ||||||||||
| Страшилка про сальники клапанов (маслосъёмные колпачки) |
Нажми для просмотра |
| ||||||||||
| Подробная Замена сальников в коробке скоростей ВАЗ |
Нажми для просмотра |
| ||||||||||
| замена сальника кулисы и приводов ваз 2108 09 13 14 15 это легко и просто!” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| ЗАМЕНА САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115″ rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Замена распредвала на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115″ rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| VAZ/ВАЗ 2109. ЗАМЕНА САЛЬНИКА РАСПРЕДВАЛА. ПОСТАВИЛ СПОРТИВНЫЙ ШКИВ РАСПРЕДВАЛА.” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Замена сальника распредвала ваз 8 клапанов” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Замена сальника распредвала ваз 2109″ rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| замена маслосьемных колпачков! легко и просто!” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Быстрая замена заднего сальника коленвала на ВАЗ 2110,2108,2114,калина,приора” rel=”spf-prefetch |
Возможные последствия
Утечка смазки через сальник не страшна лишь до поры до времени:
- Не стоит забывать и о том, чем грозит мотору утечка масла из системы смазки, во-первых, повышенный износ вследствие работы деталей на сухую, во-вторых, расход масла на доливку, цена которого тоже в копеечку
- Ремень газораспределения может перепрыгнуть через зуб шкива и даже сразу несколько зубьев и все по причине попадания масла на зубья ремня вызванное подтеканием сальника распредвала, от которого появляется масляная пленка на ремне газораспределения
- От попадания смазки (смазка это химия) ремень начинает расползаться и может оборваться под нагрузкой на полном ходу автомобиля, последствия сами представляете какие
- Поэтому при обнаружении даже незначительных масляных пятен на кожухе ремня газораспределения, необходимо не откладывая установить причину возникновения пятна
Немного о том, что такое сальник вообще:
Сальником называется резинометаллический манжет, который служит для уплотнения вращающихся частей агрегатов и не допускает вытекания жидкостей (смазки) из них
Название «сальник» пошло еще от древних автомобилей, где вместо манжеты применялся смазанный салом (жиром) войлок
Манжет имеет специальную кромку, которая при вращении создает завихрение, препятствующее вытеканию смазки из агрегата
Важно не перепутать направление вращения (различают манжеты левые и правые) иначе новый идеально установленный манжет будет течь
Это интересно: Как замкнуть стартер напрямую ВАЗ-2114 — фото и видео
Задний сальник коленвала ВАЗ 2110. Замена на 8-клапанном двигателе
Замена задней манжеты – задача более сложная, по сравнению с заменой передней манжеты. Для выполнения работы потребуется немного больше времени и усилий. Рассмотрим более подробно, как это сделать:
- Отключаем АКБ.
- Снимаем маховик, для этого необходимо отсоединить КПП от двигателя.
- Ослабить закрепляющие держатель болты и аккуратно выпрессовать деталь.
- Аккуратно запрессовать новую манжету. Лучше использовать оправку.
- Промазать стыки держателя герметиком и собрать всё в обратном порядке.
Сложность заключается в том, что нужно подобраться к двигателю с обратной стороны, а для этого нужно выполнить рутинную работу по отсоединению коробки переключения передач от двигателя и снятию маховика.
Это интересно: Регулировка клапанов своими руками на лада калина — фото, видео
Порядок проведения работ
- В первую очередь отсоединяем минусовую клемму, в результате чего обесточиваем ВАЗ-2110. После этой процедуры необходимо снять защиту ГРМ и движка автомобиля.
- Ослабляем натянутый ремень ГРМ, а потом просто его снимаем, следя за тем, чтобы метки совпали.
- Снимаем правое колесо впереди ВАЗа. После выполненных манипуляций с колесом снимается и ремень привода генератора, после чего вы должны открутить болт, крепящий шкив коленвала.
- Масло из двигателя сливается, происходит демонтаж насоса для масла, к которому прикреплен передний сальник. Производим замену манжета и тщательно промазываем его герметиком.
- Манжет с внутренней стороны обильно промазывается маслом, после чего извлеките уплотнитель и достаньте передний манжет автомобиля. Собираем все это в обратном порядке, соответственно, указанных выше этапов.
Заменить же задний манжет будет намного сложнее. Порядок проведения ремонтных действий такой:
- Снимаем клемму с минусом от АКБ, после чего необходимо выполнить снятие корзины сцепления. После данных процедур приступаем к демонтажу маховика, а после к снятию кожуха картера.
- Снятие держателя заднего сальника происходит при помощи раскручивания затянутых болтов его закрепляющих. Выкручиваем те болты, которыми крепится маховик.
- Придерживая фиксатор, необходимо вытащить уплотнитель. Для этого можно использовать тиски и осмотреть фиксирующую часть манжета. Если в ней имеются какие-либо дефекты, такую деталь тоже меняют, а затем рабочей кромкой новый манжет ставится внутрь фиксатора и производится замена прокладки.
- Кромка коленвала вместе с фланцем обильно промазываются маслом. Устанавливаем держатель, предельно аккуратно заправляя рабочую кромку уплотнительного кольца на фланец. Сборка после ремонта проводится в обратном порядке. После произведения ремонта нужно время от времени смотреть, не течет ли машинное масло.

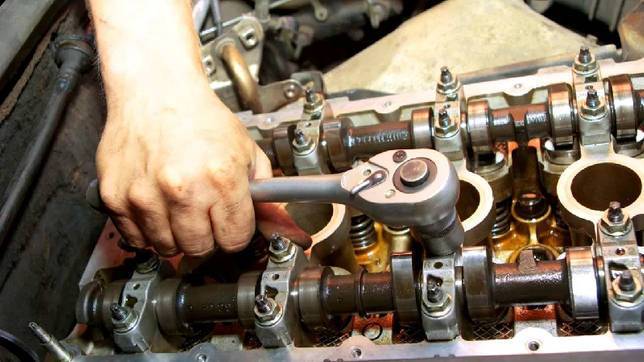

Инструкция: снятие и установка распредвала
