Замена подшипника задней ступицы на Лада Калина своими руками

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипникана калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

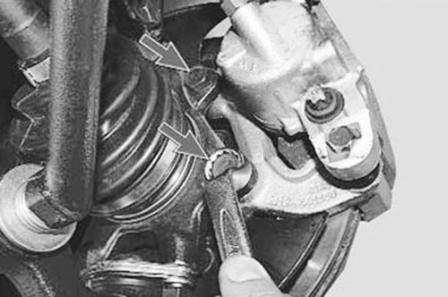

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

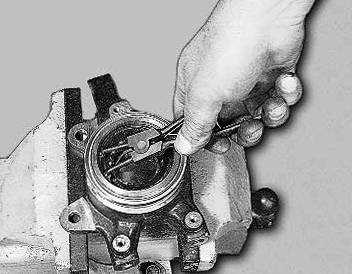

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку. Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7. Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их. Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Установка ступичного подшипника на свое место

Первым делом хорошенько смазываем внутреннюю часть ступицы, как это показано на фото ниже:

И также, не вынимая ее из тисков, необходимо установить новый подшипник на место. Для это наставляем его ровно по центру, и при помощи подходящей по размеру проставки забиваем. Если действовать аккуратно, то можно это сделать даже с помощью обычного бруска (деревянного), равномерно постукивая с разных стороны, чтобы не было перекосов:

Затем можно также взять головку на 30 или старый подшипник, и забить новый до тех пор, пока не появится посадочное место под стопорное кольцо:

Устанавливаем кольцо на прежнее место и дальше можно одевать всю эту конструкцию в сборе на полуось. Монтаж, к счастью, выполняется достаточно быстро и без лишних проблем, так как все забивается даже от усилий двух рук. Разумеется, что предварительно полуось тоже стоит смазать получше!

Что касается цены, то новый подшипник стоит порядка 500 рублей в магазине.

На этом наверное все, что можно сказать о данном ремонте Лады Калины. Надеюсь, что мои труды не пройдут даром и помогут вам при возникновении подобной проблемы! Да, кстати, в скором времени в блоге будут видео руководства, так что ждите следующий статей!

бамперы,

Источники

  • https://ladakalinablog.ru/zamena-podshipnika-zadnej-stupicy-svoimi-rukami/
  • https://box59.ru/kapot-volvo-vnl-670-kupit.html

Замена заднего ступичного подшипника Калина видео инструкция

Всем привет. Произведем замену заднего ступичного подшипника на Калине. Подшипники меняются аналогично начиная от Восьмерки заканчивая Приорой. Так что это будет универсальная инструкция.

Пошаговая инструкция замены заднего ступичного подшипника Лада Калина

1. Снимаем колесо и откручиваем направляющие которые направляют колесо и прижимают тормозной диск. Откручиваем ключом на семь. Если у вас направляющие старого образца то ключом на двенадцать.

2. Снимаем барабан. Он частенько прикипает и сделать это не просто. Поэтому берем деревянный брусок и через него с обратной стороны сбиваем барабан.

3. Откручиваем ступичную гайку головкой на тридцать. Обязательно берите мощный вороток, гайка закручена очень хорошо.

4. Далее нужно снять ступицу. Первый способ это двух или трех лапый съемник. Зацепляете за края ступицы, а наконечник съемника ставите в проточку на оси ступицы и стягиваете.

5. Вынимаем стопорное кольцо подшипника.

6. Поменять подшипник есть три способа.

Первый это поехать на СТО и выпрессовать и запрессовать подшипник на прессе.

Второй это купить вот такой запресовщик подшипников.

Третий самый крайний. С начало нужно выбить старый подшипник молотком. Далее ставим новый подшипник напротив посадочного места и сверху кладем старый. При забивании бьем по старому, а забиваем новый. Если бить молотком по новому подшипнику можно его испортить еще до установки. Этот способ для тех у кого мало инструмента, но поменять подшипник очень хочется.

Перед установкой нового подшипника протрите посадочное место от мусора.

7. Устанавливаем стопорное кольцо.

8. Одеваем ступицу на ось до того момента пока покажется резьба оси ступицы (можно легонько постучать молотком).

Бить нужно вот так

Далее накручиваем ступичную гайку и затягиваем. Ступица равномерно сядет во время закручивания гайки.

Ступичную гайку затягивайте добротно.

9. Устанавливаем барабан и направляющие. В конце устанавливаем колесо.

Рекомендуем также:

Замена подшипника передней ступицы Лада Калина: фото, видео, цена

Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.

Видео по замене переднего ступичного подшипника на Лада Калина:

Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.

Процесс замены переднего ступичного подшипника

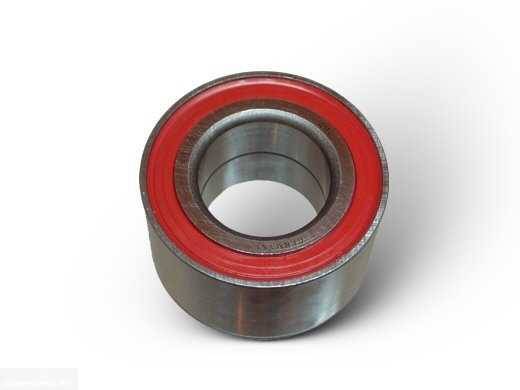

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

  1. Снимаем «клемму-минус» с аккумулятора.
  2. Демонтируем колесо с автомобиля.

    Вид снятого колеса Калина

  3. Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.

    Снимаем суппорт и тормозной барабан

  4. Откручиваем гайки крепления ступицы.

    Вид демонтированной ступицы

  5. Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.

    Демонтированный поворотный кулак

  6. Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
  7. Выводы поворотный кулак с кронштейна стройки.
  8. Демонтируем наружный шрус и снимаем кулак.

    Снятый поворотный кулак

  9. Выпрессовываем ступицу из кулака.

    При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

  10. Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.

    Подшипник ступицы на поворотном кулаке

  11. Демонтируем стопорные кольца подшипника с поворотного кулака.

    Демонтируем стопорное кольцо подшипника ступицы

  12. При помощи оправки выпрессуем подшипник.
  13. Теперь можно перейти к сборке.
  14. Устанавливаем новое спорное наружное кольцо.
  15. Впрессуем новый ступичный подшипник.

    Впрессуем новый подшипник ступицы

  16. Монтируем внутренние стопорное кольцо.

    Впрессованный новый подшипник

  17. Устанавливаем ступицу.
  18. Далее сборка проводится в обратном порядке.

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Аналог оригинальной детали производят две компании: Weber, с каталожным номером —  BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.

Замена подшипника ступицы заднего колеса Лада Калина

Лада Калина Универсал белоснежка Бортжурнал Замена шаровых и заднего левого ступичного подшипника Если при покачивании вывешенного колеса ощущается значительный люфт или во время движения слышен шум (вой, гудение), возможно, подшипник ступицы вышел из строя. Шум может усиливаться в поворотах и на неровностях. Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить. Если подшипник заклинит на ходу, то это приведет к неравномерному износу протектора колеса, возможно к его порче, к потере управляемости автомобиля, а в худшем случае к ДТП. В этой статье мы расскажем о том, как поменять подшипник на ступице заднего колеса автомобиля «Лада Калина» своими силами.

В ступице установлен двухрядный шариковый подшипник 2 (рис. 1), который во время эксплуатации не требует регулировки и смазки, то есть на всем протяжении срока эксплуатации, он не нуждается в каком либо обслуживании.

Рис. 1. Ступица заднего колеса Лада Калина: 1 — грязеотражательное кольцо; 2 — подшипник ступицы; 3 — ступица; 4 — упорная шайба; 5 — гайка крепления ступицы; 6 — уплотнительное кольцо; 7 — колпак ступицы; 8 — стопорное кольцо; 9 — ось ступицы

Инструменты для замены подшипника ступицы заднего колеса Лада Калина

Вам потребуются: тонкое зубило, торцовый ключ (головка) «на 30», съемник стопорных колец, съемник для выпрессовки подшипника, универсальный съемник.

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак…

2. …и расконтрите гайку 5 (см. рис 1) крепления ступицы.

3. Включите I передачу и установите упоры под передние колеса,4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры.6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

10. С помощью съемника выпрессуйте подшипник из ступицы, очистите внутреннюю полость ступицы, запрессуйте новый подшипник и установите стопорное кольцо. Убедитесь, что стопорное кольцо полностью вошло в проточку ступицы.

11. Напрессуйте ступицу на ось с помощью соответствующей оправки, прикладывая усилие к внутреннему кольцу подшипника. Затем установите тормозной барабан и колесо. Перед установкой тормозного барабана тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и барабана, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение барабана и вибрации при торможении. Для запрессовки подшипника используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами от старого подшипника.12. Окончательно затяните гайку ступицы так же, как и болты крепления колеса, на автомобиле, стоящем на земле. Лучше всего использовать новую гайку ступицы или гайку с другого колеса (чтобы старые, замятые части Б буртика гайки при кернении не попали в пазы А на хвостовике наружного ШРУСа).

13. После окончательной затяжки гайки ступицы законтрите ее и установите защитный колпак на свое место.

Подшипник задней ступицы Калина: замена механизма

Механизм заднего колеса Калины

Каждый раз, поднимая машину домкратом, необходимо проверять колесо на наличие люфта. В особенности если во время передвижения вы слышите нетипичный гул, который не прекращается. Чаще всего это сигнализирует о том, что подшипник задней ступицы нуждается в срочной замене. Обычно такое гудение становится громче во время разворотов, а также при пересечении неровной поверхности.

Если не обновить подшипник ступицы своевременно, он быстро разрушится, что приведет к заклиниванию. В результате протекторный рисунок покрышки будет изнашиваться быстрее. Также последствием неисправности может стать потеря стабильности при передвижении, что ведет к созданию аварийной ситуации на дороге. Изношенный подшипник поставит под угрозу жизнь не только пассажиров автомобиля, но и других участников дорожного движения.

С необходимостью замены ступичного подшипника часто сталкиваются владельцы автомобилей отечественного производства, в частности, Лады Калины. Работа не требует особых навыков и умений, она может проводиться любым автомобилистом.

Конструкция ступицы

Конструкция узла

Особенность ступичных подшипников в том, что они не нуждаются в каком-либо техническом обслуживании в период эксплуатации автомобиля. Другими словами, их не нужно смазывать, ремонтировать или регулировать. При износе подшипник ступицы подлежит только замене.

На автомобиле Лада Калина задняя ступица состоит из 9 элементов, которые собраны в следующей последовательности.

  1. Ступичный стержень.
  2. Ободок для защиты от грязи.
  3. Стопорное незамкнутое кольцо.
  4. Подшипник ступицы.
  5. Ступица.
  6. Промежуточная шайба.
  7. Болт для закрепления ступицы.
  8. Ободок, выполняющий роль уплотнителя.
  9. Защитный колпачок.

Инструменты, которые потребуются для замены ступичного подшипника на заднем колесе Калины:

  • небольшое зубило;
  • торцевой гаечный ключ на 30;
  • специальный съемник для незамкнутого кольца;
  • съемник для вытеснения подшипника;
  • съемник универсального типа.

Прежде чем приступать к замене подшипника, необходимо убедиться, что автомобиль надежно стоит на месте

Крайне важно соблюдать технику безопасности. Под другими колесами машины должны быть подпорки

Стоит также проверить исправность домкрата. После того как вы удостоверились в надежности размещения автомобиля, можно приступать к обновлению механизма ступицы.

Замена ступичного подшипника

Процесс замены подшипника

В первую очередь нужно снять колпак, но не стоит торопиться со демонтажем заднего колеса. Включите первую передачу и снимите защитный колпачок ступицы. Теперь необходимо слегка ослабить болты, которые крепят колесо к ступице, и проделать то же самое с ее креплением. Ступичная гайка завинчена с большим моментом, поэтому для ее отвинчивания вам потребуется металлический рычаг. В качестве рычага можно использовать небольшой кусок трубы.

Теперь нужно приподнять заднюю часть Калины при помощи домкрата и зафиксировать на таком уровне, чтобы колесо свободно вращалось. Демонтируйте колесо, а затем и барабанный тормоз. После этого можно окончательно отвинтить ступичную гайку и снять промежуточную шайбу. При помощи съемника нужно вытеснить ступицу со стержня.

Надежно закрепите ступицу в тисках и выньте из нее стопорное незамкнутое кольцо. При помощи съемника вытесните ступичный подшипник и тщательно прочистите его гнездо. Разместите новый подшипник и надежно закрепите его незамкнутым кольцом. Это очень важный момент сборки, следите за тем, чтобы кольцо прошло в ступичный контур до упора. Убедившись, что все в порядке, приступайте к установке ступицы на стержень.

Во время монтажа необходимо оказывать давление только на центральную часть подшипника. После закрепления ступицы нужно хорошенько прочистить поверхность соприкосновения барабанного тормоза и ступицы. На ней не должно быть мелких частиц ржавчины и грязи. В противном случае при торможении будет слышен громкий скрип, который вполне может перерасти в вибрирование колеса. Чтобы надежно закрепить подшипник, потребуется запрессовать его ободками из нового набора. Если вы приобретали только сам подшипник, запрессовку можно выполнить при помощи старых ободков, но их нужно будет тщательно прочистить.

Теперь необходимо затянуть гайку ступицы. Не до конца затяните ступичное крепление и болты от колес, затем опустите заднюю часть Лады Калины и окончательно закрепите все детали. При этом лучше всего приобрести новое крепление для ступицы, так как старое может быть замято в некоторых местах, что скажется на новом подшипнике.

Убедитесь в том, что все элементы закреплены правильно, и наденьте на ступицу защитный колпак. Автомобиль готов к эксплуатации.

expertvaz.ru

Демонтаж и замена подшипника задней ступицы на Калине

Далее всю работу удобнее всего проводить таким образом, чтобы зафиксировать все в неподвижном состоянии. Идеальным вариантом для этого будут тиски. Когда все зажали как следует, берем щипцы и извлекаем с их помощью стопорное кольцо:

После этого переворачиваем ступицу обратной стороной и опять же плотно фиксируем ее в тисках.

И теперь берем подходящую по размеру проставку, чтобы по площади примерно подходила к подшипнику и наставляем ее сверху. Я в этом случае использовал головку на 30 — ту самую, которой откручивал ступичную гайку, надев на нее вороток. И нанося аккуратные, но сильные удары, выбиваем подшипник вниз:

Если тиски по размеру небольшие, то вскоре подшипник начнет упираться снизу, что и было в моем случае. Поэтому я подложил два небольших отрезка деревянной палки между верхней частью тисков и самой ступицей, чтобы до конца без проблем выполнить эту операцию.

И получается вот он конечный результат всех наших мучений:

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как заменить ступичный подшипник на Лада Калина

Когда нужна замена ступичного подшипника

О необходимости замены ступичного подшипника может свидетельствовать посторонний шум и стук, который доносится из-под колеса Вашего автомобиля. Процедуру замены можно доверить сотрудникам СТО или выполнить своими руками.

Самостоятельно выполненная процедура не только сэкономит денежные средства, но и поможет начинающему автовладельцу поближе познакомиться с устройством ходовой части колесной базы Лада Калина. Эти практические навыки могут пригодиться в случае возникновения нештатной ситуации, например, при загородной поездке, когда до ближайшей СТО многие километры.

Самостоятельная замена подшипника

Для выполнения процедуры понадобится новый ступичный подшипник, автомобильный ключ с набором специальных съемных головой и ключ-съемник.

Далее следуйте простым инструкциям, показанным на фотографиях.

Время, затраченное водителем на замену переднего ступичного подшипника, не будет превышать получаса. После рекомендуется пройти диагностику развал-схождение.

Замена заднего ступичного подшипника Лада Калина

Гораздо реже случается замена ступичного подшипника Лада Калина задних колес. «Симптомы» аналогичны переднему подшипнику: специфический гул со стороны задних колес и посторонние шумы. Особенно явственно их слышно при движении автомобиля по пересеченной местности.

Выход из строя подшипника задней колесной ступицы предполагает крайне негативные последствия для водителя – полная или частичная потеря управляемости транспортным средством, что может привести к аварии.

Конструктивно подшипник ступицы задних колес отличается от переднего наличием двух рядов шариков. Он гораздо более надежный и долговечный, не требует никакого ухода, но время от времени его необходимо полностью заменить.

Для проведения процедуры замены подшипника ступицы на заднем колесе Вам понадобится ключ со специальными насадками-головками, устройство-съемщик и небольшое зубило с молотком.

Следует поставить машину на первую передачу и поставить передние колеса на опоры.

 При помощи домкратов следует приподнять заднюю часть авто и зафиксировать ее.  Затем нужно снять колесо, подшипник на котором нужно заменить. Открутите тормозной барабан.

Извлеките поврежденный подшипник при помощи ключа-съемшика, протрите поверхность месторасположения детали. Вставьте новый подшипник так, чтобы он равномерно и целиком находился в ступичной проточке.

Поставьте ступицу с новым подшипником на колесную ось, затем поставьте тормозной барабан и колесо. Перед полным сбором и установкой заднего колеса на место, следует позаботиться о чистоте всех рабочих поверхностей.

Затяните колесные болты и крепеж ступицы. Для более надежной фиксации рекомендуется заменить старые гайки. По окончанию процесса поставьте на собранное колесо накладку – заглушку.

Пошаговое видео

В сюжете в наглядном виде представлены все этапы по замене подшипника ступицы заднего колеса своими силами.

https://youtube.com/watch?v=2xP2B23d82A

Устройство ступицы на Ладе Гранте

Передняя

  • поворотный кулак;
  • внешнее и внутреннее грязеотражательные металлические кольца;
  • передние подшипники роликового типа;
  • ступица;
  • шайба;
  • гайка ступицы;
  • стопорное кольцо, заглушка.

Устройство задней ступицы

  • ось ступичного механизма;
  • металлический шариковый подшипник;
  • грязезащитное кольцо;
  • стопорное кольцо;
  • шайба;
  • гайка;
  • уплотнительное кольцо;
  • резиновый пыльник;
  • крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

  • качество изготовления детали;
  • частота эксплуатации технического средства;
  • стиль вождения;
  • качество дорожного покрытия;
  • агрессивная среда;
  • высокие рабочие температуры;
  • соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

  • появление нехарактерного шума в процессе вращения колеса;
  • биение колеса в рулевую колонку;
  • вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
  • металлический скрежет в процессе вращения колеса;
  • люфт ступицы переднего колеса.

Диагностика ступичного механизма

  1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
  2. Домкратим переднюю (заднюю) часть.
  3. Проворачиваем колесо машины, проводим дефектовку.
  4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Непосредственная замена переднего ступичного подшипника Лада Калина

Теперь подробно опишем процесс замены, с описанием всех операций, как снять и установить все узлы ступицы.

  1. Для начала снимем декоративный колпак на ступичной гайке.

  1. Расконтриваем и ослабляем саму контргайку ступицы.

  1. Откручиваем контргайку подшипника ступицы с помощью торцевого ключа.

Совет:

Если контргайку не поддается, потребуется «рычаг» для усиления момента, так же обязательно воспользуетесь WD-40, чтобы не сорвать грани и резьбу на ШРУСе.

  1. Снимаем колесо, а затем откручиваем тормозной диск.

  1. Теперь откручиваем и снимаем тормозной суппорт, и крепим его на стойку проволокой.

  1. Эти болты крепят повторный механизм к телескопической стойке Лады Калины.

  1. Откручиваем эти болты ключом на «17», снимаем поворотный маховик Калины.

  1. Теперь ослабляем болты, которые крепят шаровую опору к кулаку.

  1. Отсоединяем от него шаровую опору с подшипником и вынимаем ШРУС Калины из ступицы.

  1. Теперь ступица Лады вместе с поворотным механизмом снимется легко руками.

  1. Ставим всю конструкцию на губки тисков, и с помощью оправки подходящего диаметра и молотка аккуратно спрессовываем ступицу, наносим удары по торцу ступицы, НЕ ПО ПОДШИПНИКУ.

  1. Ступица выпадет, при этом на ней останется внутренняя часть детали, а в корпусе кулака наружная часть, как на фото:

  1. Далее вытащите стопорные кольца из корпуса кулака, используем круглогубцы.

  1. Теперь кольца не помешают выпрессовывать съемником наружную часть ступичного подшипника из корпуса.

  1. Так же это делается с помощью молотка и оправки, зажав корпус в тиски.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Обзор цен производителей на передние, задние шарниры

Как выбрать и купить качественные детали

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
