Меняем задний ступичный подшипник на Шевроле Лачетти

Замена подшипника ступицы Chevrolet Lacetti

Замена подшипника Chevrolet Lacetti мало чем отличается от замены ступичного подшипника на других современных переднеприводных автомобилях с «макферсон» в качестве подвески. Главный признак, что подшипник пора менять, это гул, который доносится со стороны переднего колеса Chevrolet Lacetti. В некоторых случаях гул может переходить в скрежет, но это уже критическая ситуация требующая безотлагательного вмешательства.

Конструктивно передний ступичный подшипник Chevrolet Lacetti запрессован в поворотном кулаке. На внутреннюю обойму подшипника напрессована сама ступица. Для замены подшипника понадобится не только набор стандартных инструментов, но и молоток, зубило, тиски, съемники. Первое, что необходимо сделать, это снять поворотный кулак в сборе со ступице с автомобиля. Для этого откручиваем шрусовую гайку, снимаем шаровую опору, откручиваем тормозной суппорт, рулевую тягу и два болта крепления стойки к поворотному кулаку, снять датчик ABS. На следующем фото наглядно показано, что вам предстоит открутить что бы снять поворотный кулак.

Если внимательно посмотреть на фотографию, то можно найти важное упущение. Ни в коем случае не бросайте тормозной суппорт как попало

Не нужно что бы он висел на тормозном шланге. Это важный момент. Обязательно подвяжите суппорт проволокой за пружину стойки.

После снятия поворотного кулака необходимо первым делом выбить ступицу. Для чего вы можете воспользоваться услугами кувалды и подходящего обрезка трубы (или большой головки). Но перед этим желательно открутить тормозной шит (что бы не помять), который крепится на 3-ёх гранниках.

Не забываем снять стопорное кольцо. Без него выбить подшипник из поворотного кулака не получится.

При выбивании ступицы подшипник Chevrolet Lacetti обычно разваливается на составляющие части.

Притом внутренняя обойма подшипника остается на ступицы. Для того, что бы её снять пригодится и съемник, и зубило, и прочие подручные средства.

Перед установкой нового подшипника в поворотный кулак в обязательном порядке смазываем внутреннюю поверхность смазкой, что бы новый подшипник Chevrolet Lacetti вошел полегче. В качестве оправки можно использовать старую обойму подшипника. Не забываем, что при запрессовки подшипника в поворотный кулак прикладываем усилие только на внешнюю обойму.

А вот при установке самой ступицы вся нагрузка будет идти на внутреннюю часть подшипника, поэтому желательно использовать пресс, тиски или специальный съемник, подкладывая под внутреннюю обойму подшипника упор подходящего размера.

Как только узел собран и ступица легко вращается в поворотном кулаке ставим на место тормозной щит. Прикручиваем два болта стойки, заводим гранату ШРУСа, ставим шаровую, рулевую, тормозной суппорт, датчик ABS. Окончательную затяжку гайки внешнего ШРУСа (гранаты) проводим на полностью собранном автомобиле стоящем на своих колесах.

Мастерская замена ступичного подшипника Лачетти (Lacetti) со стороны переднего колеса

Каждая деталь автомобиля требует своевременного технического обслуживания, без которого рано или поздно возникает необходимость ремонта. Определенные детали под действием внешних факторов изнашиваются быстрее других. Наши центры имеют все необходимое оборудование для проведения технического обслуживания и ремонта передней подвески Шевроле Лачетти.

Регулярно обслуживаясь у нас, Вы можете значительно сократить затраты на последующий ремонт. Одной из деталей, требующих особого внимания, является ступичный подшипник. С учетом низкого качества дорожного покрытия в нашей стране, он может быстро выйти из строя. Наши сотрудники имеют большой опыт работы с автомобилями Шевроле Лачетти, поэтому обращаясь к нам, Вы может быть уверены, что работа будет выполнена качественно и в срок.

Почему может потребоваться замена ступичного подшипника Лачетти

Ступичный подшипник при своей эксплуатации испытывает очень большую нагрузку, поэтому изготавливают его из высокопрочных материалов. Но даже несмотря на это, со временем он может выйти из строя. На Шевроле Лачетти принцип работы данной детали ничем не отличается от автомобилей других марок. Основная его задача заключается в обеспечении равномерного вращения колеса вокруг своей оси.

К основным причинам, из-за которых чаще всего требуется замена ступичного подшипника Шевроле Лачетти, можно отнести:

Неаккуратную эксплуатацию автомобиля. Езда по бездорожью на большой скорости всегда сказывается на состоянии подвески. Каждый раз, когда машина влетает колесом в глубокую яму, удар приходится на стойки и подшипник.
Нарушение герметичности элемента. Трещины, образовывающиеся на пластмассовых или резиновых заглушках детали, приводят к тому, что смазочный материал, который находится внутри, начинает вытекать. Это приводит к перегреву и быстрому износу шариков, находящихся внутри.
Попадание воды или других коррозийных веществ.
Перетягивание подшипника при установке

Очень важно правильно затянуть деталь во время замены. При перетягивании подшипник будет перегреваться и быстро выйдет из строя.
Неправильная запрессовка

Если при прошлом ремонте эта процедура была сделана даже чуть-чуть неровно, при движении износ наступит очень быстро. Очередная замена потребуется уже через 2000-3000 километров.
Большой пробег. Даже если водитель эксплуатирует свой автомобиль очень аккуратно и вовремя проходит техническое обслуживание, рано или поздно все детали изнашиваются. Тут нет точного регламента, когда нужно обязательно заменить подшипник. Решение принимается на основании диагностики. При хороших условиях эксплуатации деталь может прослужить от 70 тыс. до 120 тыс. километров.

Как понять, что нужна замена подшипника передней ступицы Шевроле Лачетти?

Первичную диагностику можно провести самостоятельно

Для этого нужно обратить внимание на поведение автомобиля во время движения. Первым признаком выхода из строя передних ступичных подшипников Шевроле Лачетти является появление низкочастотного шума в области передних колес

С течением времени шум становится сильнее. При этом на скорости больше 30 км/час при повороте автомобиля в противоположную от неисправного подшипника сторону, звук будет возрастать. Поворот руля в сторону поломки уменьшает нагрузку, и шум становится тише. Также часто появляется вибрация на руле, и износ шин становится неравномерным.

ВАЖНО. Если вы заметили шум, не стоит его игнорировать, лучше как можно быстрее обратиться в автосервис и провести замену переднего ступичного подшипника Шевроле Лачетти

Ездить на машине с такой поломкой становиться не безопасно. Подшипник может попросту заклинить. А если это произойдет на большой скорости, то переднее колесо встанет, и машину может перевернуть, и выкинуть на встречную полосу или на обочину.

К тому же при полном выходе из строя подшипника вся нагрузка, приходящаяся на него, пойдет на ступицу, которая для этого не предназначена. Она в свою очередь тоже начнет разрушаться. Признаком разрушения ступицы, является появление звонкого металлического стука, который слышен даже на небольших неровностях. После каждого попадания в яму стук становится все громче. Замена переднего подшипника Шевроле Лачетти вместе со ступицей обойдется уже гораздо дороже, поэтому не стоит тянуть с этой работой.

Замена подшипника ступицы Шевроле Лачетти

Первым делом, пока машина на колёсах, нужно разогнуть загнутые края гайки подшипника ступицы и головкой на 32 мм сорвать её.

Если колеса штампованные, то всё просто, а если легкосплавные, тогда нужно снять колесо и снять с диска пластмассовую заглушку

закрутить колесо на место, опустить с домкрата и пробовать сорвать. Здесь и начались первые проблемы. Ключ гнулся, а гайка не срывалась. Нашли ключ помощнее, но его головка не влазила из-за своих толстых стенок. Пришлось стачивать её на точильном камне. Благодаря этому и танцам с бубнами — гайка сорвалась. В итоге, потрачено полчаса времени, а ничего ещё не сделано.

Далее вывешиваем колесо и снимаем его.

Откручиваем датчик АБС

Здесь оказалось всё ещё сложней. Эти датчики всегда славились своей упертостью к откручиванию и в этот раз они на 100% подтвердили свою репутацию. Море WD-40 и ещё полчаса ни к чему не привели.

Когда я уже думал отключить датчик под капотом и снять поворотный кулак вместе с датчиком, он всё-таки сорвался. Итак, имеем час потраченного времени и открученные гайку подшипника и датчик АБС. А также был пополнен словарный запас нецензурных слов, издаваемых знакомым. Кстати, по выражению его лица уже можно было понять, что он думает о моём автомобиле и всяких там ступичных подшипниках)))

Далее всё пошло хорошо. Были откручены без проблем рулевая тяга

тормозной суппорт — сначала нижний болт

а затем верхний

три болта шаровой опоры

два болта стойки — и поворотный кулак со ступицей благополучно оказались в руках

1 суппорт, 2 датчик АБС, 3 рулевая тяга, 4 стойка, 5 ШРУСМесто крепления шаровой опоры

Обратите внимание, что на Вашем авто вместо болтов могут быть заклёпки! Тогда нужно открутить гайку шаровой опоры и извлечь её из проушины поворотного кулака. Подшипник был в ужасном состоянии и разваливался буквально на глазах. Подшипник был в ужасном состоянии и разваливался буквально на глазах

Подшипник был в ужасном состоянии и разваливался буквально на глазах

Зажимаем поворотный кулак в тиски и оправкой из мягкого металла выбиваем из него ступицу. Провозились с этим тоже не хило, что даже забыл сфотографировать. Но там и так понятно куда и что, когда держишь это всё в руках.

Внутренняя обойма подшипника осталась на ступице, а наружная в поворотном кулаке.

С поворотным кулаком проще — сняли стопорное кольцо и подходящей оправкой выбили обойму подшипника без проблем

А вот с внутренней обоймой пришлось повозиться. В идеале нужен захватный съёмник, но откуда у бомжа печенье (вернее съемник). Дома у меня такой был, но дом далеко и мародёры там уже всё это вынесли после прилёта мины…

Поэтому пришлось пользоваться подручными средствами

Монтажки, наставки, молотки и обойма снята.

Внимание! Используйте ударный инструмент для снятия обоймы со ступицы только в крайнем случае и очень аккуратно! Старайтесь пользоваться только съёмником!

В обоих обоймах ужасные раковины и следы эксплуатации

Жалко, что камера телефона не может передать всю прелесть износа, но кое-что видно.

Состояние шариков не лучше

В общем, подшипник своё отжил.

Теперь берём новый, заранее купленный подшипник. Выбор их просто огромен и цены раскиданы от 280 грн. до 800 грн. На выбор я потратил пол дня и пересмотрел их больше десятка. Самый лучший, по моему мнению, это подшипник фирмы FAG

Время конечно покажет, но внушил доверие больше остальных, хотя и являлся практически самым дешёвым с цифрами на ценнике 302 грн. (11 у.е.)

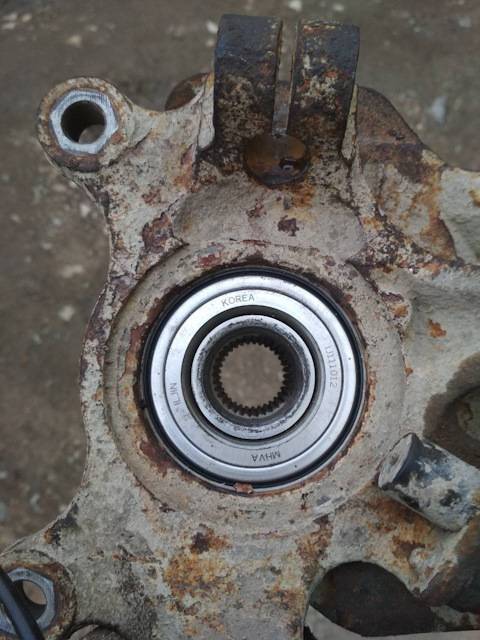

Дальше дела пошли на много веселее. Хорошо вытер посадочное место подшипника в поворотном кулаке и смазал его для облегчения запрессовки. С новым подшипником молоток лучше не использовать, поэтому мы воспользовались толстой шпилькой с гайками и шайбами, подходящего диаметра на концах. Шпильку просунули в отверстие кулака и подшипника. Одели большие шайбы и, закручивая гайки, впрессовывали подшипник на своё место.

Вот простая схема, как и что.

  • черный — поворотный кулак
  • красный — подшипник
  • зелёный — шпилька или длинный болт
  • синий — шайбы с гайками

Выбор шпилек и шайб помог быстро справиться с этой задачей

Ступицу впрессовали аналогично и собрали всё в обратном порядке.

Гайка ступицы затягивается с усилием 300 Нм. Не забудьте загнуть поясок гайки и затянуть колесо!

В общем, как видно, замена подшипника ступицы в теории не сложна и не хитра, но на практике — как повезёт. Если всё открутится хорошо, то, можно сказать, повезло и много времени и нервов Вы не потратите.

Вот, кстати, с чего всё началось

Мир Вашему дому и ровных дорог!!!

По теме:

Меняем ступицу заднего колеса на Шевроле Лачетти своими руками

Для замены пригодится стандартный набор инструмента, а кроме этого, прочная стальная выколотка, молоток, несколько деревянных брусков. Ещё неплохо было бы запастись проникающей смазкой WD-40 или любого другого производителя.

Если все это есть под руками, можно смело приступать к работе в такой последовательности:

Устанавливаем автомобиль на ровную площадку и подставляем под переднее колесо (диагонально противоположное ремонтируемому) противооткатный башмак.

Поддомкрачиваем автомобиль и снимаем заднее колесо.

С тыльной стороны ступицы находим контактную колодку и жгут проводов, ведущих к датчику ABS. Вынимаем колодку из гнезда и отводим жгут проводов в сторону.

Снимаем тормозной суппорт, не отключая его от тормозной системы и фиксируем на стойке (стяжкой или проволокой) так, чтобы он не мешал, но без сильного натяжения шланга.

Задняя ступица без тормозного суппорта.

Снимаем суппорт.

Выворачиваем винт крепления тормозного диска к ступице. Для этого желательно обильно промазать места прилегания диска к ступице и сам винт проникающей аэрозольной смазкой. Чтобы ступица не проворачивалась, используем монтировку, установленную между шпильками ступицы.

Болт крепления тормозного диска к задней ступице отмечен с стрелочкой.

Снимаем тормозной диск и колодки стояночного тормоза.

Задняя ступица без тормозного диска.

Вынимаем трос привода ручника из тормозного щитка и отводим его в сторону.

С тыльной стороны ступицы находим четыре болта крепления ступицы, обильно смазываем их проникающей смазкой. Выкручиваем этих четыре болта.

4 болта крепления задней ступицы отмечены стрелочками.

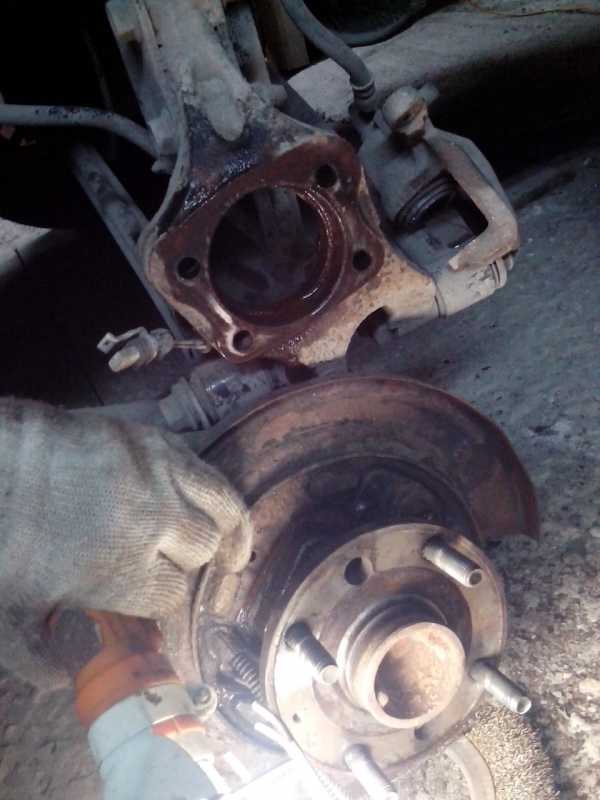

При помощи выколотки и молотка отделяем ступицу в сборе с тормозным щитком от кулака задней подвески.

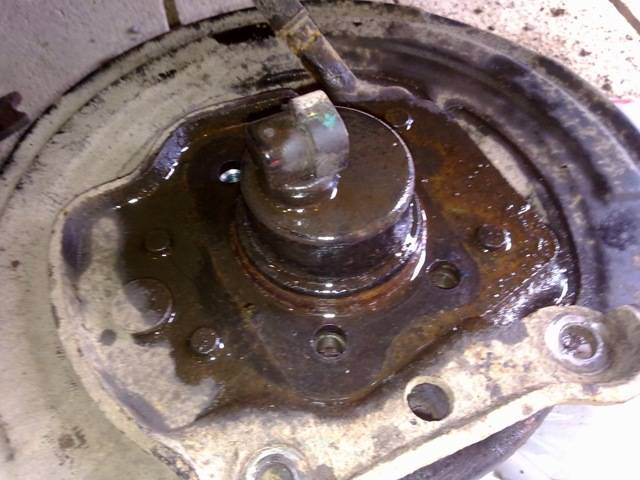

Место сопряжения ступицы и щитка обильно смазываем проникающей смазкой.

Устанавливаем ступицу и щиток на два деревянных бруска и вкручиваем диаметрально противоположно два болта в места фиксации ступицы.

Наносим ласковые удары поочерёдно по двум вкрученным болтам и выпрессовываем ступицу из щитка

Здесь важно не перестараться и не погнуть щиток.

Ступицу выбили.

Ступица у нас в руках, теперь нужно тщательно очистить тормозной щиток от грязи.

Сняли. Радуемся и пьём шампанское.

Установка новой ступицы

Установка новой ступицы проводится в обратном порядке, но необходимо следить за чистотой посадочных поверхностей, их тоже желательно обработать проникающей смазкой.

Процесс не самый простой, но позволит сэкономить порядочную сумму на замене, а при наличии инструментов и желания поменять задний ступичный подшипник сможет каждый. Удачной всем замены и плавного хода Лачетти!

Lacetti: Замена задней левой ступицы — Ремонт и тюнинг Шевроле

07.07.2015 | Chevrolet Lacetti 2008 / Трансмиссия

Приобрел вот такую ILJIN IJ113018. Производство корея.

Вот такая ступица.

Вот со ступицей пришлось повозиться, в итоге на ее извлечение ушло 2,5 часа, а общее время около 4,5 часов. Это просто каторга, но обо всем расскажу подробней.

Так как неделю назад производил ревизию ручника, скоба и тормозной диск снял без проблем. Затем открутил 4 болта держащие ступицу, но ничего хорошего не произошло. Все на глухо прикипело. Печаль.

Затем демонтировал колодки ручника. Побрызгал WD, но толку мало.

Вот так

Пробовал стучать и так и так, ничего. Потратил кучу времени, в итоге сгонял за болгаркой и решено было срезать то место где датчик АБС. К сожалению не делал фото. После этого аккуратно делал разрезы в самой ступице со стороны датчика АБС, грел ее.

В итоге мне все таки удалось ее выбить, какое же было счастье.

На фото видны резы.

В очередной раз убеждаюсь что таки места надо греть, по другому никак.

После всего этого начал собирать все назад. Начал с колодок ручника. Кстати, их тоже менять скоро.

Но и тут ушло мину 40, всему виной пружинки маленькие которые держат колодки, хрен их сожмешь один, в итоге помогала девушка, в 4 руки сделали все за 5 минут.

Смазку добавил и сюда

Так же смазку брызгал на скобу ступицы. Надеюсь тысяч 100 не полезу больше снова.

Смазка вновь медная

И сюда

К сожалению больше фото не делал, так как очень устал и хотелось уже скорей все сделать. Прикручиваем ступицу с усилием 65 H/M. одеваем диск, затем скобу, закручиваем болты скобы с усилием 56 H/M. Регулируем колодки ручника.

Одеваем колесо, закручиваем гайки крепления колеса с усилием 120 H/M. Проделанной работой доволен, теперь можно ездить, правда не известно сколько правая ступица еще отходит. Буду надеяться на лучшее. Всем удачи.

Скоро замена колодок ручника.

Советы мастера

Хочу предложить вам несколько практических советов, при помощи которых, вы сможете самостоятельно сделать замену ступичного подшипника.

Они следующие:

— при покупке детали в автомобильном магазине, обращайте внимание на качество изделия. Оно должно быть без ржавчины и вмятин;
— как правило, если выходит из строя подшипник задней ступицы с левой стороны, то правый, то же придет в негодность. Это происходит в связи с тем, что правое колесо эксплуатируется чаще по обочине

Это происходит в связи с тем, что правое колесо эксплуатируется чаще по обочине.

Поэтому мой совет — обнаружили поломку с одной стороны, не поленитесь и сразу сделайте ремонт с другой;

— при разборке, чтобы не запутаться с деталями, сложите их и сфотографируйте на мобильный телефон

Так будет проще восстановить очередность, если вы в процессе ремонта все перемешаете;
— обращайте внимание на разъем ABS, который был на вашей старой ступице.
Лучше возьмите его с собой в магазин для сравнения;
— если вы уже разобрали и сняли ступицу — обратите внимание на детали и узлы находящиеся рядом. При обнаружении ржавчины, наслоений крупных вмятин — постарайтесь все устранить до монтажа ступицы.
Неизвестно когда вы еще туда будете заглядывать. Надеюсь, данная статья поможет вам в самостоятельной замене своими руками задней ступицы на Лачетти.
При возникновении вопросов при ремонте, можете обращаться ко мне в комментарии.
Добрым, практическим советом я вам всегда помогу

Надеюсь, данная статья поможет вам в самостоятельной замене своими руками задней ступицы на Лачетти.
При возникновении вопросов при ремонте, можете обращаться ко мне в комментарии.
Добрым, практическим советом я вам всегда помогу.

Как заменить ступичный подшипник на Шевроле Лачетти

Ступичный подшипник на Шевроле Лачетти случит около 50-60 тыс км. Однако может выйти из строя и раньше, например при сильном ударе (при попадании колесом в глубокую яму), заводском браке или по каким-либо другим причинам. После выявления неисправности подшипника, некоторые автовладельцы пренебрегают его заменой и продолжают эксплуатацию авто. Ниже мы опишем признаки выхода из строя ступичного подшипника на Chevrolet Lacetti.

Как определить что ступичный подшипник неисправен

Характерный гул со стороны правого или левого колеса

Если при движении автомобиля слышится сильный гул, это может свидетельствовать о неисправности подшипника.

При повороте колес может слышится пощелкивание.

Автомобиль быстро тормозится при движении накатом. Когда подшипник вышел из строя из него как правило выходит вся смазка, и как следствие он начинает разваливаться. Появляется шум и хруст.

Как проверить подшипник самостоятельно?

  • Поддомкрачиваем колесо так, чтобы оно не было навесу.
  • Крутим его и слушаем шум. Если слышен хруст или шелест, подшипник неисправен.

Точно так же поступаем с другим колесом. После того, как мы убедились в неисправности подшипника, можно с уверенностью идти в магазин и покупать новый.

Какой подшипник выбрать оригинал или аналог

С завода Лачетти комплектуется подшипником под номером 94535982. Его стоимость начинается от 2200 руб.

  • AMD AMDGH039060 Корея
  • Coram CR073 Италия
  • GMB GH039065 Япония
  • NPA NP31303511 Германия

Этапы замены ступичного подшипника своими руками

Снимаем декоративный колпачок и отгибаем края ступичной гайки. Далее с помощью головки на 32мм срываем гайку.

Далее срываем гайки крепления колеса и откручиваем его.

Теперь следует открутить датчик ABS. Иногда сделать это не просто из-за за того, что болты закоксовываются или ржавеют. Решить эту проблему можно с помощью проникающей смазки или WD-40.

После этого следует открутить суппорт (откручиваем верхний и нижний болт крепления суппорта)

Далее откручиваем три болта крепления шаровой опоры

Два болта крепления стойки и вытаскиваем поворотный кулак

После того, как мы сняли поворотный кулак зажимаем его в тиски и с помощью оправы выбить из него старый подшипник. Прежде чем выбивать подшипник обязательно снимите стопорное кольцо.

Берем новый подшипник и впрессовываем его в поворотный кулак. Молоток лучше не использовать, или взять молоток из легкого металла, чтобы не повредить кромку подшипника.

Запрессовываем подшипник вставляем стопорное кольцо и производим сборку в обратной последовательности.

После сборки шумы должны прекратится.

На этом замена ступичного подшипника переднего колеса на Шевроле Лачетти закончена.

Как заменить подшипник ступицы Chevrolet Lacetti?

Одной из важнейших деталей в Chevrolet Lacetti является ступичный подшипник. Данная деталь приводит передние колеса в движение, поэтому регулярно испытывает большие нагрузки. Со временем подшипник изнашивается, и его в обязательном порядке следует заменять, чтобы предотвратить дорожно-транспортные происшествия.

Как самостоятельно проверить подшипник?

Процесс прост и выглядит следующим образом:

  • Установите автомобиль на относительно ровную поверхность. Это может быть бетонный пол гаража или же асфальтированный участок перед ним.
  • Проверьте на вертикальный люфт. Положите руку сверху колеса и попытайтесь активно подвигать его к себе и от себя. Если во время данной манипуляции послышится щелканье, значит ступичный подшипник вышел из строя.

Для диагностики поломки можете прибегнуть и к другому способу определения неполадок в работе ступичных подшипников. Потребуется приподнять машину при помощи подъемника (поддонкрачивать рычаги), а потом завести ее и разогнать колеса, резко остановив. Сторона, от которой исходит шум/гул, и будет иметь неисправный элемент.

При явной проблеме со ступицей достаточно будет и просто руками раскрутить (по часовой стрелке) колесо при поднятом на домкрате авто. Будет слышен скрежет. Ну и плюс ко всему колесо будет люфтить.

Если вы лучше воспринимаете информацию на слух и визуально, предлагаем посмотреть следующее

Как определить вышел ли из строя подшипник задней ступицы Лачетти

Сделайте следующее:

— садитесь за руль вашего автомобиля; — разгоняйтесь до скорости 40 км/час; — перед этим откройте все окна; — теперь внимательно прислушайтесь.

Если вы услышите свист, гул, скрежет или вой, то это первый признак поломки;

— увеличьте скорость. При увеличении скорости вой прекратиться, а потом периодически будет возникать с новой силой — подтверждение подшипнику нужна замена; — одновременно в задней части салоны слышна вибрация и гул.

Для того, чтобы окончательно убедиться — поставьте автомобиль на домкрат, и вручную прокрутите колесо. Тот же звук, что и при езде — скрежет, гул? Покачайте колесо перпендикулярно оси. Есть люфт? Однозначно требуется замена подшипника. Можно заменить на станции технического обслуживания (СТО). Но я вам рекомендую сделать замену самому. Это сэкономит вам средства. Ремонт на СТО не дешевое удовольствие. А при надлежащей инструкции и смекалки сделать замену сможете и вы в гараже. Заводом-изготовителем ступица выполнена так, что при выходе из строя подшипника, замене подлежит вся ступица. Чтобы произвести замену нужно правильно подобрать изделие. Приступаем к его выбору.

Элементы рессорной зависимой подвески

Основными составляющими рессорной подвески являются:

  • Металлическая балка (мост). Это основа конструкции, представляет из себя жесткую металлическую ось, которая соединяет два колеса.
  • Рессоры. Каждая рессора – это набор металлических листов, имеющих эллиптическую форму и разную длину. Все листы соединены между собой. Рессоры соединяются с осью зависимой подвески с помощью хомутов. Данный компонент выполняет функции направляющего и упругого элемента, а также частично демпфирующего устройства (амортизатора) за счет межлистового трения. В зависимости от количества листов рессоры называются мало- и многолистовыми.
  • Кронштейны. С помощью них рессоры крепятся к кузову. Один из кронштейнов при этом перемещается продольно (качающаяся серьга), а другой закреплен неподвижно.


Рессорная зависимая подвеска

Пошаговая инструкция по демонтажу старого ступичного подшипника

Для работы приготовьте инструменты, в список которых входят:

  • домкрат;
  • автомобильный башмак (2 шт.);
  • набор ключей и головок;
  • длинный торцевой ключ;
  • WD-40 или аналогичное средство;
  • молоток;
  • плоская и крестовая отвертки;
  • регулируемый упор (или съемник шаровых шарниров);
  • пробойник, выколотка из мягкого металла;
  • чашечный съемник (или оправка);
  • монтажные лопатки (или двухзахватный съемник);
  • щипцы;
  • перчатки для автосервиса.

Демонтаж старого подшипника производится по данной схеме:

  1. Установите машину на ровную поверхность. Поставьте на первую или заднюю передачу, и совсем не лишним будет подложить противооткатные упоры под колесо, которое расположено по диагонали от ремонтируемого, чтобы предотвратить непроизвольное движение транспортного средства.
  2. Если у вас установлены литые легкосплавные диски, то сперва нужно будет на диске подорвать все гайки, располагающиеся по кругу (переходите от гайки к гайке по диагонали), далее необходимо поднять авто домкратом, и снять колесо, полностью открутив фиксирующие его гайки.Домкрат устанавливается под порог автомобиля (на днище приварены специальные треугольники – поддомкратники, и для удобства на пороге есть соответствующие метки).

    Рекомендуется использовать подкатной домкрат или же любой другой, но класть старую запаску/стопку кирпичей в районе порога рядом с домкратом, чтоб избежать неудобств при падении домкрата.

    Если у вас стальные штампованные диски, то просто снимите с колеса колпак.

  3. Далее наша задача – ослабить ступичную гайку. Её найти легко: она располагается по центру диска. Гайка имеет загнутые внутрь края, которые аккуратно отогните с помощью плоской отвёртки, и только потом приступите к отвинчиванию самой ступичной гайки.

    Чтобы её открутить, используйте головку на 32. Не лишним будет предварительно брызнуть гайку WD-40 или аналогичным средством. Вращайте ключ против хода часовой стрелки, прилагая при этом максимум усилий. Обычно гайка туго поддаётся вращению, поэтому машина может сдвинуться с места (можете попросить напарника сесть в авто и нажать на тормоз).

  4. Если у вас литые диски – переходите к следующему пункту. Если у вас стальные диски, ослабьте гайки колеса. Поддомкратьте и снимите его.
  5. Открутите АБС датчик. Деталь прикручена болтом-шестигранником. Стандартно датчик затянут очень туго, и чтобы облегчить его демонтаж, используйте в качестве смазочного материала WD-40.
  6. Снимите рулевую тягу. Для этого открутите гайку шарнира наконечника при помощи накидного ключа или головки на 19. (гайка находится снизу).

    Далее нужно извлечь палец шарнира из проушины. Сбрызните палец WD-40 и установите съемник шаровых шарниров. Крутите его пока не произойдет хлопок. Если нет съемника, то слегка подожмите палец шарнира регулируемым упором, и ударьте молотком по проушине, выдавливая палец шарнира вверх.

  7. Поверните рулевое колесо максимально в сторону, чтобы облегчить доступ к тормозному механизму. Открутите суппорт тормоза ключом на 19. Деталь закреплена двумя болтами. Чтобы не повредить тормозной шланг, закрепите суппорт проволокой к амортизаторной пружине.

    На фото слева видно, что суппорт подвешен на голубой проволоке к пружине стойки, при этом тормозной шланг не натяну

    С помощью крестовой отвёртки выкрутите винт крепления тормозного диска, и снимите его со ступицы.

  8. Демонтируйте шаровую опору от кулака с помощью головки 14. Если болты не вынимаются, выбейте их с помощью пробойника. Потяните рычаг вниз, чтобы палец шаровой опоры вышел из проушины поворотного кулака.
  9. Открутите головкой на 17 два болта крепления стойки амортизатора к кулаку, и снимите последний. Вынимаем/аккуратно выбиваем болты.
  10. Снимите кулак со ступицы. Для этого может потребоваться использование молотка.
  11. Отвинтите щит шестигранником на 5. Зажмите поворотный кулак в тиски. Выбейте ступицы подшипника. Снимите стопорное кольцо подшипника. Теперь возьмите чашечный съемник, и извлеките с его помощью подшипник. Или же можно выбить его молотком при помощи оправки. Снимите со ступицы внутреннее кольцо подшипника. Для этого возьмите съемник, имеющий «лапки», или же монтажные лопатки.

Снятие старого подшипника

Как уже говорилось выше, подшипник на Лачетти идет в сборе со ступицей. Меняется вместе с ней и часто говорят, что это ступичный узел. Несмотря на кажущуюся простоту замены встречаются нюансы, например, как в случае ниже:

После откручивания болтов ступицы в большинстве случаев ее приходится выбивать, но в этом случае может пострадать тормозной щит ручника.

Поступают несколькими способами: на болты ступицы устанавливают приспособление «обратный молоток» и выколачивают ступицу, или используют съемник для подшипников. Можно пойти другим путем, как на фото ниже:

Выпрессовываем ступицу (отделяем ее от тормозного щитка) самодельными съемниками– при помощи длинных болтов, вставленных в диаметрально расположенные отверстия ступицы, упираем в щит и крутим гайку поочередно с двух сторон и узел выйдет из зацепления. По-видимому, отверстия для того и предназначены.

Это интересно: Установка домкрата на Рено Дастер правильно — фото и видео

Инструкция по замене задней ступицы Шевроле Лачетти

  • В этом описании замены задней ступицы был опущен подготовительный процесс, включающий в себя демонтаж заднего колеса, тормозного диска, тормозного суппорта и отключение датчика ABS.
  • Обильно смочив проникающей жидкостью WD-40 болты крепления ступицы заднего колеса, с помощью головки с удлинителем откручиваем их. Один из четырех болтов выкрутить с помощью головки будет не очень просто, поэтому рекомендуется использовать обычный накидной ключ на 14.

Отделяем ступицу от кулака задней подвески Шевроле Лачетти, используя мощную отвертку.

Обильно смачиваем все той же жидкостью WD-40 отрезок троса стояночного тормоза, где он подходит к тормозному механизму, и аккуратно снимаем тормозные колодки с пружинами. Рекомендуется все составляющие тормозного механизма ручника выложить в таком же положении, как и на колесе. Чтобы ничего не перепутать при сборке, сфотографировать.

Теперь, пожалуй, самая сложная часть процедуры замены задней ступицы на автомобиле Шевроле Лачетти, для выполнения которой необходимо наличие тисков. По рекомендациям, которые описаны в руководстве по ремонту, необходимо тормозной щит упереть в деревянную подставку и ударяя по ней молотком выбить ступицу. Но такой метод, не очень правильный, так как можно деформировать этот самый щит. В данном случае правильней будет закрепить диск с колесными болтами в тисках смочить места соединения WD-40 и с помощью затупленного зубила и молотка отделить ступицу с подшипником от щита.

Процесс сборки в обратной последовательности. Рекомендуется перед установкой ступицы наполнить щель возле подшипника мовилем, так как в процессе эксплуатации там собирается влага и образуется ржавчина.

При замене задних тормозных колодок заметил, что правый барабан вращается значительно туже левого. Сначала подумал что ручник подклинивает, снял тормозной барабан, и что имеем:

Шестерня посажена на ось в натяг и на вид не внушает доверия по поводу своей прочности, поэтому действую ножом и отвёртками ещё осторожней. Когда её снял — вздохнул с облегчением, дальше уже проще — всё железное и дубовое, ломаться нечему.

Бородком разшплинтовываю гайку и ставлю ступицу в колесо как в станину, постукивая по ключику снимаю гайку.

В качестве съёмника использовал подходящие по высоте проставки и родные болты.

Обидно, никаких причин для переборки не вижу и крутится всё легко. Начинаю затягивать гайку обратно до заводской отметки — снова крутится туго, значит на заводе подшипник был перетянут. Откручиваю гайку на пол оборота, съёмником приподнимаю и начинаю закручивать обратно, контролируя продольный ход. Не докрутив 1/4 оборота не ощущаю рукой продольных биений, вращается всё также легко. Дотягиваю гайку на 1/8 оборота, вращаться стало туже, но не так как в начале.

Выбор подшипника для замены на Шевроле Лачетти

Подбор подшипника нужно производить, ориентируясь на каталожный номер.
Я советую вам покупать деталь только в специализированном автомобильном магазине. В этом случае вы исключите в приобретении подделки или не качественной детали.

Рекомендую нижеследующих производителей:

— английский производитель Blu Print №ADG08355;
— японский изготовитель Lunxauto №WH1187;
— германский аналог ФАГ №713644960;
— голландский поставщик NIPPATS №4710906;
— китайский производитель GSP №9400049;
— германский поставщик OPTIMAL №252785.

При выборе подшипника обращайте внимание на размеры. Они должны быть такими:

Они должны быть такими:

— наружный диаметр — 139 мм;
— ширина — 130 мм;
— отверстий — 4шт;
— с ABS или без ABS.

Когда вы будете приобретать новую ступицу, руководствуйтесь вышеперечисленным выбором подшипника.
Точно такой должен стоять в ступице.
Вы определились с выбором изделия.
Приобрели.
Теперь приступаем к подготовке к замене.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
