Демонтаж фары ВАЗ-2110 для замена стекла: фото и видео

Какие могут быть установлены световые приборы на ВАЗ-2110

Световые приборы, установленные на автомобили ВАЗ, могут быть в двух вариантах исполнения, в зависимости от года выпуска машин: В комплект светового блока – как от первого, так и второго производителя – входят:

Фары для дальнего и ближнего освещения.
Габаритные огни.
Поворотные световые указатели.

А отличия этих блоков таковы:

у продукции «Киржач» стекло закрепляется герметиком, а в «бошевском» варианте для крепления используются специальные защелки;
блок «Киржач» оснащен линзой, которая предусматривается в стекле ближнего света, а в блоках «Бош» линз нет;
у первого производителя, благодаря наличию линз, световой поток яркий и четко выраженный, а фары от второго дают довольно размытое освещение.

С уверенностью сказать, какой производитель изготавливает лучший блок фар довольно проблематично, но если оценивать их снятие и разборку, то однозначно можно сказать, что проще это сделать на «бошевской» продукции, так как демонтировать блок с защелок намного проще, чем с герметика, на который посажены фары «Киржач».

Процесс демонтажа фары на ВАЗ-2110

Когда автолюбитель всё собрал, можно приступать непосредственно к процессу снятия:

Скидываем с АКБ минус-клемму.
Сзади фары отсоединяем колодку проводов. Заодно прокручиваем и вытягиваем корректор фары.

Отключаем проводку фары и вынимаем корректор.

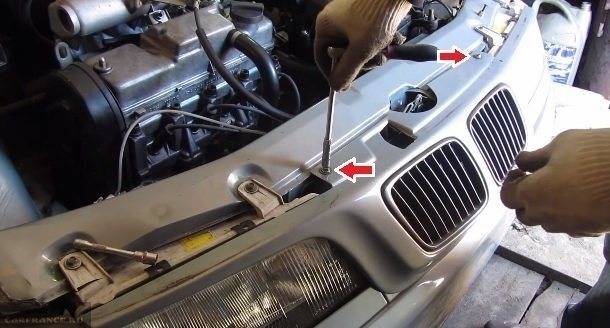

Откручиваем и демонтируем решётку радиатора.

Откручиваем крепления и демонтируем решетку радиатора.

После этого станет доступна непосредственно сама фара, а точнее её крепления. Теперь необходимо выкрутить три болта.

Откручиваем крепёжные элементы фары.

Отщёлкиваем и вынимаем «ресничку» под фарой.

Отщёлкиваем крепления и вынимаем ресничку с-под фары.

Откручиваем болты крепления центральной накладки.

Откручиваем болты крепления центрального блока реснички.

Под ресничкой, найдётся ещё один болт крепления фары. Его необходимо также выкрутить.

Находим и откручиваем скрытый болт крепления фары.

Теперь можно демонтировать фару с автомобиля, потянув её на себя.
Если фара производства Киржач, то необходимо открутить от блока поворотник. Он прикреплён двумя винтами.

При помощи отвёртки откручиваем поворотник от блок-фары. Теперь фара снята. Устанавливается блок-фара в обратном порядке к разборе.

Ремонтируем осветитель без разборки

Можно защелкнуть шарик в плас не снимая стекло, через отверстия лампочек с задней стороны осветителя:

Просверливаем отверстие строго напротив защелки наверху фары;
Вставляем отвертку в отверстие;
Закрепляем цангу на шарик корректора;
Заклеиваем просверленное нами отверстие;
Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
Заводим навес в прорез винта регулировки;
Смещаем винт, чтобы прорез очутился в узком месте навеса;
Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.

Различие в разборке фар Киржач и Бош

С фар следует снять стекло, оно выйдет само собой, когда отстегнутся защелки на фаре.
Теперь нужно выкрутить регулировочный болт отражательной поверхности до конца.
Вытащить колпак, который находится внутри самого отражателя, он закрывает лампочку ближнего вида. Для этого можно так же использовать отвертку для поддевания отражателя с другой стороны фонаря.
Меняем детали в фаре, которые планировались.
Собираем фару автомобиля в обратном порядке.

Как видим, всё можно сделать своими руками, без затрат, очень быстро и при этом без вреда автомобилю. Помним, что заменить лишь стекло, намного проще, чем всю фару. Инструкция подскажет, как это сделать без труда. Так можно неплохо сэкономить, ведь цена на стекло значительно ниже, чем на новую фару.

Разборка и сборка блок фары, замена ламп Ваз 2110-2111-2112

Снятие и установка фар

Инструкции по ремонту неисправностей в системе освещения ваз 2110, порядок сборки и разборки фар и замены ламп ваз 2111, регулировка. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111 — 2112.

Разъединяем «минусовой» провод от аккумулятора.

Отсоединяем два электрических разъема блок-фары.

Ключом «на 10» отворачиваем два болта верхнего крепления блок-фары.

Демонтируем решетку радиатора.

Отворачиваем болт нижнего крепления.

Аккуратно поддеваем отверткой декоративную накладку.

Сдвигаем накладку к центру и вынимаем ее.

Головкой «на 10» отворачиваем гайку крепления блок-фары к кронштейну.

Вынимаем блок-фару.

Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его…

…и извлекаем из корпуса фары.

Отворачиваем два винта крепления указателя поворота…

…и извлекаем его.

Для замены стекла фары отстегиваем шесть защелок крепления и, срезав слой герметика, снимаем стекло.

Новое стекло вклеиваем на специальном герметике.

Заменить лампы блок-фары можно на автомобиле. Для наглядности эти операции проведем на демонтированной фаре.

Повернув патрон указателя поворота против часовой стрелки, извлекаем его из гнезда вместе с лампой.

Вдавив лампу внутрь и повернув против часовой стрелки, вынимаем ее из патрона.

Поворачиваем крышку фары против часовой стрелки и снимаем ее.

Отсоединяем провод от лампы ближнего света.

Сдавив пружинный фиксатор, выводим его усики из пазов.

Отводим фиксатор вверх и вынимаем лампу ближнего света.

Для снятия ламп дальнего и габаритного света снимаем вторую крышку фары.

Отсоединяем провод от лампы дальнего света.

Выводим усики пружинного фиксатора из пазов.

Извлекаем лампу дальнего света.

Отсоединяем провод от лампы габаритного света.

Вынимаем патрон с лампой.

Извлекаем лампу из патрона.

Сборку и установку блок-фары проводим в обратной последовательности.

Направления световых пучков фар регулируют вращением винтов, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Винты регулировки пучка света в горизонтальной…

…и вертикальной плоскостях.

Фото и видео инструкция о том как снять фару на ВАЗ 2110

Для того, чтобы заменить лампочку, снятие, а тем более – разборка блок фары не требуется. Но в случае, когда возникает желание протюнинговать, заменить стекла и т.п., совсем не помешает знание того, как на ВАЗ 2110 снять фару. Фара на ВАЗ 2110

Виды световых приборов

На ВАЗ 2110, в зависимости от года выпуска, производителя могут быть установлены либо фары Киржач, либо Bosch. Как те, так и другие представляют из себя блок, в который включены фары дальнего, ближнего света, габаритный свет, указатели поворотов.

Как бы особых отличий не наблюдается, но есть некоторые нюансы:

У Киржач стекло посажено на герметик, поэтому как снять, так и заменить его новым сложнее. К тому же, стекло для ближнего света здесь с линзой, которая делает световой поток более целенаправленным, хотя и ограниченным;

Левая блок фара Киржач

Правая блок фара Bosch

Однозначно сказать какие блок фары лучше, сложно. Но разборка Бошевских однозначно проще. В любом случае не помешает знать, как это делается в обеих случаях.

Демонтаж

Чтобы снять блок фару, необходимо, открыв капот:

Обесточить ВАЗ 2110 (это необходимо делать всегда во время ремонта, особенно всего, что связано с электричеством) путем отсоединения минусовой клеммы от АКБ;
Снять с радиатора облицовку;
Отсоединить от фары колодку с проводами;
Прижать защелку цилиндра гидрокорректора и, повернув его на 90° вправо, вынуть из гнезда. Шланги отсоединять не нужно;
Открутить три болта, крепящие блок фару, затем подвинуть ее назад;
После чего – сдвинуть устройство в бок, в сторону к центру машины, пока оно не выйдет из зацепления с крылом крючок;
Ослабить верхние болты бампера;
Нажать на накладку снизу, пока ее фланец не выйдет из зацепления с буфером, затем снять накладку;
Открутить гайку, крепящую фару снизу;
Выдвинув блок фару к себе, отсоединив колодку от указателя поворота, можно ее снять.

Разбор

Произведя правильное снятие, при этом ничего не сломав, можно произвести замену на новое оборудование. А можно разобрать и произвести тюнинг или самостоятельный ремонт.

Происходит разборка так:

Отверните винты крепления (их два);
Выведите из зацепления с фарой два крючка на указателе поворота. Теперь можно разобрать на две части.

Как снять стекло?

Снятие понадобится, если нужна, например, замена лопнувшего стекла на ВАЗ 2110 или же оно помутнело, покрылось микротрещинами и т.п.

Если вы имеете дело с Бош, то нужно отжать защелки, затем без труда снять стекло. Устанавливая новое, стоит осмотреть резинку, ее замена также не помешает. Некоторые дополнительно применяют еще и герметик, хотя особой надобности в этом нет, если конечно, вы имеете дело с подлинными изделиями, а не китайскими подделками.

С Киржач придется немного дольше повозиться. Здесь, чтобы произвести снятие стекла, нужно вначале плоскую отвертку аккуратно вставить в угол стекла, образуя щель. Затем к процессу подключить тонкий канцелярский нож.

Вот так, с помощью ножа и отвертки возможно, удастся отсоединить стекло. Если герметик «упирается», нужно подогреть его феном, и сразу же продолжить снятие герметика, пока он тепленький.

При установке новое стекло блок фары можно посадить на более мягкий, строительный герметик. Кроме того, сняв стекло, можно с наружной стороны автомобиля разобрать отражатель, если ему также нужна замена.

Тюнинг фар Киржач

Уникальность фар Киржач в том, что при небольшой доработке можно существенно улучшить их свечение. Путём изменения отдельных элементов бывалые автолюбители расширяют световой поток и делают его ярче. Чтобы выполнить ремонт фары Киржач ВАЗ-2110 (2112) сначала её снимаем, затем разбираем в следующем порядке:

Особое внимание следует уделить снятию стекла. Оно приклеено на герметик, поэтому сначала необходимо разогреть герметик феном, а затем с помощью острого ножа аккуратно снять стекло.
Откручиваем 3 болта и удаляем отражающую прокладку.
Вынимать все внутренности, а также разбирать полностью модули нет необходимости

Для модернизации нам потребуются только блоки ближнего света, Их откручиваем с помощью отвёртки.

Ремонт блок-фара ВАЗ-2110 (2112) путём доработки можно выполнить различными способами:

Перемещение линзы.Ремонт фар 2110 (2112) путём смещения линзы в сторону отражателя приведёт к уменьшению кривизны площади отражения. Таким образом, угол падения-отражения лучей изменится в лучшую сторону. При этом следует помнить, что чрезмерное смещение линзы может привести к её перегреву. Оптимальным является смещение на 10 мм.
- Сначала делаем замер и метим место среза на модуле.
Отпиливаем и делаем надрезы для крепления.
Крепим линзу к модулю.

2. Стачивание модульного кольца. В штатном варианте края модульного кольца, которые находятся под линзой, закрывают световой поток. Если выполнить ремонт фар ВАЗ-2110 (2112) путём стачивания кольца на 1 мм, можно увеличить световой поток на 10—15%. Такая процедура не повлияет на прочность конструкции модуля.

3. Смена формы отражателя. Ремонт фар 2112 (2110), изменением формы отражателя, позволит увеличить ширину светового потока фар. Отражатель имеет круглую форму и изготовлен методом штамповки из листового металла. Если его сжать рукой, уперев в пол, получится овал.

При этом нужно помнить, ширина сплюснутой части должна быть не более 93,2 мм. В противном случае световой пучок будет сильно деформирован. Чтобы совпали все крепления, следует также овальным сделать и крепление отражателя.

Все эти доработки можно делать как по отдельности, так и в комплексе. В любом случае, после выполнения модернизации необходимо будет выполнить ремонт регулировки фар ВАЗ-2110 (2112).

Помните, что неквалифицированное проведение доработок может привести к плачевным последствиям. Если вы неуверены в своих возможностях, доверьте вопросы модернизации вашего автомобиля профессионалам.

Замена стекла фары

Замена стекла фар ваз 2110 Киржач

Для того, чтобы правильно заменить стекло фары, нужно знать конструкцию всего фонаря. Поэтому каждый автомобилист, который сталкивается с поломками на своем автомобиле, связанными с электроникой, обязан знать составляющие своего транспортного средства.

Из чего состоит фара

Замена стекла фары ваз 2110

Главной составляющей любой фары это рефлектор или отражатель фонаря. Внешне он выглядит как вогнутая зеркальная поверхность, которая формирует свет из фары в нужную форму. В виде источника света используются специальные автомобильные лампы трех типов:

Обычные лампы накаливания – представляют собой обычную запаянную колбу с инертными газами, внутри которой располагается вольфрамовая нить. Под воздействием электричества спираль накаливается до 3000К и излучает тепловую и световую энергию;
Галогенные лампы – схожи по составляющим на лампу накаливания, как и по принципам работы лампы. Единственное различие подобной детали, это наличие внутри неё брома и хлора и вдобавок галогенов разного рода. Лампы этого вида позволяют служить фарам намного дольше;
Ксеноновые лампы относятся к HID лампам. Она представляют собой газо-зарядную лампу, внутри которой находится ксенон. Ксеноновая лампа сделана из кварцевого стекла внутри двух колбочек. Одна такая лампочка потребляет очень мало энергии – всего лишь 35 Вт.

Рифленое стекло – важнейшая часть любой фары

Прозрачное стекло фары

Еще одной составляющей фары является рифленое стекло, о замене которого и идёт речь в этой статье. Оно бывает прозрачным и тонированным(см.Как затонировать фары ВАЗ своими руками). Самым популярным является прозрачное стекло. Бывают стекла и других видов, например хрустальные или рефлекторные.

Два способа замены стекла

Замена стекла фары на ваз 2110

Для замены стекла фар ВАЗ 2110 существует два способа. Первым методом пользуются, если нужно сделать это быстро. Второй метод используют при заменах деталей внутри самой фары. Использовать следует, наиболее подходящий в данном случае способ. При выборе методики нужно учитывать не только поломку, но и местонахождение автомобиля во время замены стекла на фонаре. Рассмотрим обе методики, но прежде рекомендуется посмотреть данное видео, где все подробно показывается.

1-ый метод замены стекла

Итак, вот первый метод замены стекла на фонаре автомобиля, который можно произвести быстро, без каких либо специальных инструментов прямо на улице или в дороге:

Снимается радиаторная решетка, которую нужно приподнять и засунуть в щель между бампером пальцы рук. Затем найдя защелки, расцепляем их и вынимаем всю решетку.
Затем нужно найти болты крепления переднего бампера и открутить их, чтобы вытянуть бампер.
После этого находим болты крепления фары и их откручиваем тоже.
Просовываем фару внутрь и вытягиваем за реснички фары к центру автомобиля
Отверткой подцепляем реснички фар со стороны внешней, благодаря этому можно выковырять фару от бампера, как на фото.

Замена фары или стекла

Снимаем фару и откручиваем нижние гайки креплений.
Теперь нужно отцепить разъемы с фар, поворотников и гидрокорректора.

Когда фара снята, то нужно вынуть стекло, затем продуть отражатели от грязи и частичек пыли, а затем поправить прокладку из резины. Теперь можно монтировать новое стекло. Собираем всё в обратной последовательности.

2-ой метод замены стекла

Второй метод понадобится тогда, когда потребуется произвести ремонт фары внутри. Его лучше использовать в гараже, чтобы не потерять никакие детали от фонаря автомобиля:

Отсоединяются специальные колодки вместе с тонкими проводками.
Нужно снять верхнюю часть решетки радиатора охлаждения, для этого понадобится ключ на десять.
Когда отсоединили колодку с проводами, нужно снять гидрокорректор, нажав на защелки и повернув его по ходу стрелки часов.

Теперь нужно найти болты, которые фиксируют фару, и открутить их. Для этого пригодится ключ на десять.
Всовываем фару чуть внутрь, чтобы продолжить её демонтировать.
Нужно сдвинуть реснички к центру ровно на четыре сантиметра, чтобы можно было достать фару.
Теперь можно вывести фару за край при помощи отвертки или другого острого предмета.

Ослабеваем затяжку болта, который фиксируют верхнюю часть фары, в этом поможет ключ и отвертка.
Нужно снять ресничку, для этого нажав на нижний периметр накладки, с такой силой, чтобы фланец вылез. Это довольно просто.
Затем берется ключ на 10 и отворачивается последняя фиксирующая гайка – (фара разобрана).
Уже можно снять и сам фонарь.

Разборка фары и снятие стекла

Когда фара, снятая с автомобиля, можно приступить к процессу разборки. Стоит понимать, что за весь период производства автомобиля, внешний вид и корпус фары менялся, поэтому разборка будет разная, но всё же процессы между собой схожи.

На ВАЗ-2110 устанавливались фары производства Киржач и Бош.

Рассмотрим, процесс демонтажа по отдельности.

Киржач

В разборке фары Киржач, нет ничего сложного. Само стекло приклеено на герметик. Поэтому, чтобы снять его потребуется канцелярский нож. Рассмотрим, поэтапно саму операцию:

Берём канцелярский нож и предельно аккуратно разрезаем старый герметик.

Как разобрать фару ВАЗ 2110

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой. Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Фары ВАЗ 2110 Бош

Замена стекла фары Bosch производится проще, т.к. вместо герметика используется резиновый уплотнитель. Снимаем стекло фар, предварительно отстегнув защелки.Чтобы снять отражатель фары пришлось выкрутить полностью регулировочные винты и вытащить колпачок внутри отражателя (закрывающий лампу ближнего света), поддев его отверткой с другой стороны.При обратной сборке фары установка стекла производится с помощью герметика или уплотнителя (можно использовать мягкий, строительный). Кстати, а Вы знаете, как сделать тюнинг фар ВАЗ 2110 ?

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные.

Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло.

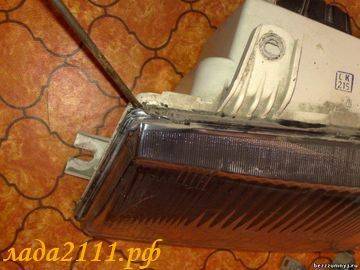

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

Разборка фар Киржач ваз 2110

Видеоурок по разборке передних фар десятого семейства (Киржач) Ролик представляет собой пример, полной.

Ремонт фары ваз 2110 boch

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

Со стеклом разобрались, идем дальше.

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.

3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.

4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.

5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.
