Поднимаем фары на ВАЗ-2110 своими руками

Тюнинг приборной панели ВАЗ 2110

Итак, сидения и боковые карты модернизированы и взгляд падает на стандартную приборную панель вашей «десятки». Старый дизайн смотрится не очень и требует обновления. Благо у вас есть множество вариантов воплощения тюнинга торпеды Ваз 2110 своими руками. Рассмотрим чуть подробнее, что здесь можно сделать.

Народные умельцы неоднократно методом проб и ошибок пришли к выводу, что самым лучшим вариантом, а главное простым, будет поставить приборку от Приоры. Единственное, что нужно будет сделать, так это изменить крепление электронного блока управления, а также установить «приоровскую» шумоизоляцию.

Приборная панель с Приоры на Ваз 2110

Если же вам недостаточно такого тюнинга, то можно пойти гораздо дальше и заменить весь щиток. «Десятка» позволяет реализовать это без лишних проблем. Все дело в том, что существует три варианта приборных щитков на эту модификацию машины.

  1. Схожа со стандартной панелью, но без полки;

Евро 1 панель приборов ВАЗ 2110

Евро 2 панель приборов ВАЗ 2110

Евро 3 панель приборов ВАЗ 2110

Когда вы определились с типом приборной панели, вам нужно провести ряд демонтажных работ. Дадим некоторые консультации:

  • Отключите клеммы аккумулятора и опустите руль в нижнее положение если это предусмотрено;
  • Со слабым усилием откручиваем саморезы на которых крепится панель;
  • Отключаем все разъемы;
  • Кронштейн приборов аккуратно разгибаем например пассатижами;
  • Снимаем панель.

Когда новая торпедо Ваз 2110 буде установлена, вам следует провести эти манипуляции в обратном порядке. Будь-то внимательны и постарайтесь не забыть включить какую-либо колодку.

Замена подсветки панели приборов

Также вы можете изменить подсветку ПП на более интересную и гармоничную. Чаще всего используется светодиодная лента или же неоновое свечение. Конечно же, такие готовые торпедо уже есть в продаже, но цена на них невероятно кусается. Однако вы все можете сделать своими руками.

Тюнинг подсветки приборов ваз 2110

Первым делом вам нужно снять стекло, которое служит защитой для приборов. Потом подставляем лист картона под стрелки и аккуратно отверткой демонтируем их. Подложка приборов крепится на герметике, который нужно удалить. Для этих целей проще всего использовать нож. Теперь проводим ряд мероприятий:

  1. Световой фильтр следует удалить тем же ножом, а остатки краски убрать ацетоном;
  2. Лампу подсветки одометра заменяем на светодиод с многоцветовой гаммой;
  3. Проводим такие же действия с остальными лампами;
  4. Стрелки можно обесцветить растворителем и покрасить в любой цвет, который вам по душе.

Весь процесс на видео:

Подсветка кнопок управления

Помимо приборов со стрелками различные типы подсветки устанавливают и на кнопки управления. Для примера покажем, как оформить кнопку, включающую задний противотуманный фонарь. В первую очередь демонтируем переключатель. Для этого вынимаем подвижную часть кнопки из корпуса. Затем отвёрткой подцепляем защёлки и вынимаем внутреннюю часть переключателя.

Находим скобу чёрного цвета и, вынув её, разбираем весь механизм кнопки. Используя пинцет, достаём лампу подсветки. Переходим к удалению светофильтра. Его просто высверливаем.

После этого вам нужно вместо стандартной, заводской лампы установить светодиод определенного цвета

Здесь важно не спутать полярность иначе это приведет к определенным проблемам. Как только кнопка будет подключена, нужно обязательно проверить её работоспособность, а уж потом собирать всю конструкцию

Используя такой подход можно заменить все остальные кнопки на более красивые и тюнингованные.

Как Поднять Фары На Ваз 2110

Мы правильно регулируем фару ВАЗ 2110 своими руками и в науке

Никто не должен быть убежден в том, что безопасность движения автомобиля зависит от удобства обслуживания и правильности регулировки и регулировки фар, как для водителя, так и для пассажиров, а также для пешеходов, а также для встречных транспортных средств , Именно так осуществляется регулировка фары ВАЗ 2110, мы поговорим.

Подготовка к управлению световой поток

Чтобы улучшить видимость на ночной дороге, не ослепляя водителей встречных автомобилей, вам необходимо настроить фары. Вы можете сделать это на службе или своими руками. Чтобы улучшить световой поток на ВАЗе, знание элементарных правил регулировки фар поможет.

Итак, начнем:

Работоспособность. Убедитесь, что у вас есть гидравлический корректор или электрический регулятор фар (в зависимости от оборудования)

Обратите внимание, что корректор играет важную роль, поэтому, прежде чем выполнить настройку, вы должны быть уверены, что этот механизм работает;
Должность. Выбрав абсолютно плоскую платформу, установите автомобиль

Платформа должна быть проверена на уровне, чтобы избежать перекоса, иначе невозможно будет правильно отрегулировать фары;
Создайте вид вертикального экрана-экрана на расстоянии 5 метров от машины, на котором вы можете рисовать;
Неплохо, если уровень платформы у вас перед дверью гаража. Они также вряд ли пострадают, особенно от мелового периода;
Загрузка. Автомобиль, который регулируется, должен быть «полным ходом». заправляется топливом с нормальным давлением в шинах и на сиденье водителя. вес загружается водителем (или человеком примерно такого же веса);
Вертикальная маркировка. На экране, стене или двери гаража, нарисуйте три вертикальные линии и отметьте их: «O». в середине автомобиля будет линия (это место обычно обозначается знаком принадлежности к машине, в наш случай. это обычный знак ВАЗа); «L» обозначает центр левой фары, а «P». справа;
Горизонтальная маркировка. Через центры фар проведите горизонтальную линию, обозначив ее N и на 65 мм ниже нее нарисуйте еще одну линию, которую вы пометьте «P». Теперь можно настроить свет самостоятельно.

Алгоритм настройки

Последовательно выполните следующие действия:

  • Мы закрываем правую фару с помощью картона или другого материала, который не пропускает свет;
  • Поверните гидравлический корректор в первое положение (I);
  • Мы открываем капот, находим винты, с которыми происходит регулировка, поворачивайте их. В этом случае, если отрегулировать левую фару, это будет правильно, если его свет достигнет линии N, а снизу. P;
  • Настроенный, начинается настройка другой, закрывая предыдущую.

Помните, что если огни слишком низки, их нужно поднимать, иначе это чревато тем, что вы не заметите пешехода вовремя, особенно если это снаружи снаружи, и он носит черную одежду.

Если свет высок, то есть вы соизволите подняться высоко, встречные водители не будут вам благодарны, потому что вы их ослепите.

Поэтому регулирование ВАЗ своими руками должно осуществляться очень осторожно

модернизация

С небольшим усовершенствованием вы можете значительно улучшить фартуки Киржача своими руками, чтобы их свечение стало ярче.

Сначала необходимо снять фару, затем демонтировать в таком порядке:

  • Чтобы удалить стекло из Киржача, используйте фен. им нужно нагреть герметик, затем используйте острый нож для отделения стекла;
  • Снимите отражающую прокладку;
  • Модификации будут влиять только на ближний свет, поэтому отвинтите их;

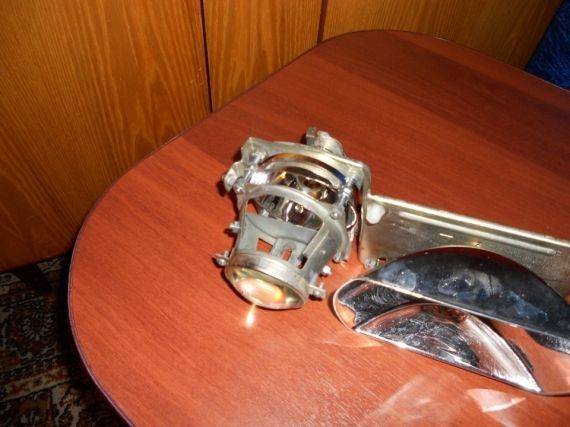

  • А затем. на выбор: Киржач может либо сдвинуть объектив к отражателю на миллиметр на 10, либо сшить модульное кольцо, сделав его короче. Это поможет улучшить световой поток фар в Киржаче, поднять его и сделать его более широким.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

  • Неисправная лампа.
  • Грязное стекло.
  • повреждённый или облупившийся отражатель.
  • Недостаточное напряжение.
  • Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

  • Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

    Вид спереди, креплений фары

  • Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

    Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

  • Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

    Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова.  Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

  1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
  2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
  3. Отъедьте от стены на 5 метров.
  4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
  5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
  6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
  7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
  8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
  9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
  10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
  11. Теперь включите оптику в режим ближнего света.
  12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
  13. Крутите винты регулировки для достижения нужного результата.
  14. Первой регулируют правую фару, а затем левую.
  15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

 Загрузка …

Тюнинг задних фар — основные варианты

Тюнинг задних фонарей на ВАЗ — это чаще всего:

  • покраска задних фонарей;
  • использование тонировочной пленки;
  • установка светодиодов.

Поверхность покрывают виниловой пленкой глянцевой или матовой. Ее можно нанести полностью, частично в определенном месте стекла и убрать в любой момент. Тонировочный материал производят разных цветов и оттенков. Пленка обладает защитной функцией и может использоваться как бронирование элемента от механических ударов мелких камней.

Пленка наносится на внешнюю поверхность фары поэтапно:

  1. Вымыть, высушить блок фары.
  2. Смочить поверхность мыльной водой.
  3. Вырезать пленку необходимого размера.
  4. Снять подложку, приложить к поверхности плафона.
  5. Тщательно разгладить от центра к краям.
  6. Высушить феном.
  7. Убрать лишнюю пленку.

Лак или краска — это экономичный вариант, но не всегда результативный, если наносить его самостоятельно. Для использования необходимо хорошо отмыть и просушить фонари, после чего обезжирить и пролакировать.

Тонировка не должна уменьшать яркость огней более, чем на 15 %. Хотя в ПДД нет четких указаний по тюнингу задней оптики, но вопросы от инспектора могут возникнуть.

Тюнинговые светодиодные фары имеют увеличенную яркость и четко определяют габариты авто. Чаще используют диодные ленты, которые устанавливают по периметру заднего стопа.

Использование светодиодов

В качестве тюнинга задних фонарей ВАЗ 2110 чаще других используется установка светодиодов и покраска плафона. Светодиоды монтируются в пластиковые отражатели после демонтажа блока фары. Для ВАЗ 2110 рекомендуется выбирать два цвета: красный и желтый. Ленты спаиваются и укладываются на основу внутрь блока фары.

Для того чтобы свет был максимально ярким, основу фары красят в черный цвет. Процедура тюнинга по шагам.

  1. Демонтировать фару, снять стекло, вынуть лампы.
  2. Залить внутренность блока тонким слоем монтажной пены.
  3. Придать пене нужную форму определив участки установки светодиодной ленты.
  4. Приклеить светодиоды на основу внутрь фары.
  5. Установить стекло, подключить проводку.

При монтаже светодиодов на габариты 6 Вольт, стопы и повороты в 12 Вольт устанавливаются конденсаторы, это предотвращает перегрев оптики.

Характеристики светодиодов

Современные единичные светодиоды, матричные блоки, ленты диодов, выпущенные известными компаниями, отличаются высоким сроком эксплуатации и надежностью. Технические характеристики led-блоков:

  • срок службы более 4000 часов;
  • работают при минимальном напряжении бортовой сети;
  • хорошие световые данные;
  • не происходит перегревов;
  • не подвергаются вибрационным и механическим действиям;
  • разнообразие цвета.

Световой поток таких ламп не слепит глаза и виден с большого расстояния. Доступность позволяет производить недорогой и качественный ремонт.

LED-тюнинг задних фонарей своими руками

Чтобы выполнить ЛЭД-тюнинг задних фонарей понадобится минимальный набор инструментов и лента светодиодов необходимой длины. Тюнинг задних фонарей на ВАЗ 2110 своими руками по шагам:

  1. Разобрать фару.
  2. Вытащить светорассеиватель.
  3. Покрасить в черный цвет отражатели.
  4. Подготовить площадку и приклеить светодиоды.
  5. Припаять к ленте стабилизаторы и провода от старых ламп.
  6. Надеть отражатель сверху диодов.
  7. Собрать тюнингованные прожектора и установить в обратном порядке.

Распиновка светодиодов

Перед тем как подключить провода, нужно сделать распиновку светодиодов. Чтобы они засветились, надо пропустить через них электрический ток в направлении от анода к катоду. Для этого плюсовой заряд нужно подать на анод, а минус направить на катод.

Рекомендуется проверять светодиодную ленту до начала монтажа на автомобиль.

Доработка фар Киржач на ВАЗ 2110. Улучшаем освещенность и комфорт

Многие владельцы этой машины жалуются на плохой свет, поэтому доработка фар Киржач на ВАЗ 2110 будет для них возможностью его улучшения. Претензий со стороны водителей к ней много, отмечают плохой свет изделий из Германии, узкий световой поток и некоторые другие недостатки. Установкой более мощных ламп положение исправить не удаётся, поэтому владельцы вынуждены прибегать к различным ухищрениям.

Раз есть проблемы с оптикой, появляются альтернативные предложения, но стоимость их высокая.

Доработка фар Киржач на ВАЗ 2110

является реальным предложением выхода из создавшегося положения. Если потратить время на поиски предложений по улучшению освещения на этой машине, можно найти много предложений. Попробуем и мы своим советом помочь водителям улучшить освещённость дороги, а значит повысить безопасность свою и других участников движения.

О доступной светотехнике для десятки

Сегодня автомобильный рынок заполнен светотехникой от различных производителей, с помощью которых можно не только улучшить освещённость проезжей части, но и преобразовать внешний облик автомобиля благодаря их обновлённому облику. Большинство владельцев останавливают свой выбор на продукции двух компаний. Это отечественная , оптика Киржач этой компании получает хорошие отзывы, и немецкая фирменная от Bosch.

Сказать однозначно какая из них лучше, никто не берётся, но о некоторых особенностях этих изделий следует сказать. Оптика от отличается высокой стоимостью, но зато имеет встроенную линзу для лампы ближнего света. Её наличие позволяет сфокусировать световой поток, а значит улучшить обзор проезжей части. Такие фары хорошо поддаются многочисленным вариантам тюнинга. Также для этих изделий существует установка ксенона на законных основаниях.

Если для улучшения освещённости взять за основу оригинальные изделия от компании Bosch, то у неё отсутствуют все вышеперечисленные возможности и преимущества. Производители не выпускают модификаций этой продукции, но зато цена её несколько ниже отечественных изделий. Оптика от компании Бош больше подвергается загрязнению, так как площадь её остекления больше чем у отечественной фары.

Изготовление элемента вручную

Для одного элемента оптики вам потребуются:

  • контргайка;
  • пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
  • болт М8 длиной 6—10 см;
  • корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

  1. Нанесение шаблона разметки на стене или установка готового.
  2. Обозначение точек центров ламп.
  3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

  1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
  2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
  3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
  4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
  5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
  6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

  1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
  2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
  3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
  4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
  5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
  6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
  7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
  8. Открыть капот.
  9. Закрыть одну из фар плотным материалом, например, куском картона.
  10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
  11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Это интересно: Официальные дилеры Лада Гранта в Буинске +цены

Доработка

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

    1. Смещение линзы поближе к отражателю;
    2. Проведение модернизации шторки;
    3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

  1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
  2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм. Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров. Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Как сместить линзу?

Эту операцию проводят с целью перемещения линзы для уменьшения её площади, на которую попадает освещённость от лампы. Этим достигается изменение кривизны линзы в меньшую сторону. Это можно выполнить таким образом:

Нужно произвести полную разборку модуля и снять с него линзы. На предполагаемом новом месте установки модуля нужно сделать срезы. В это время необходимо внимательно следить за положением шторки, она должна постоянно быть на расстоянии 50 мм;
В размеченном месте нужно отпилить модуль и укрепить линзу, для этого используют ранее сделанные надрезы, модуль при этом становиться несколько короче

Важно учесть такой момент, происходит нагрев линзы, поэтому оптимальным размеров приближения, будет 10 мм.

Характерные неисправности фар

Теперь вкратце расскажем о неисправностях. В соответствии со схемой работы, фары Бош ВАЗ 2110 или Киржач функционируют по одному принципу. То же самое касается других элементов оптики, будь то поворотники на ВАЗ 2110, противотуманные фары Bosch, ДХО на ВАЗ 2110 или стоп-сигналы. Итак, какие неисправности характерны для оптики:

  1. Задние фонари ВАЗ 2110 перестали работать. Поскольку эти лампочки включаются при активации задней передачи, причин их отказа может быть несколько. Это проводка, неработоспособность самой лампы, а также выход из строя датчика заднего хода. Если перестали работать сразу две лампочки, то не нужно сразу же разбирать задние фонари на ВАЗ, необходимо произвести проверку работоспособности датчика.
  2. Не работают габаритные огни или габариты в поворотниках ВАЗ 2110. В этом случае нужно проверить реле и предохранитель, расположенные в блоке. Если проблема заключается не в них, то проверяйте проводку и сами лампы.
  3. Отказываются работать ходовые огни на ВАЗ 2110. Также следует проверить работоспособность предохранителя и проводки с лампочками. Но если кроме ДХО, все другие фонари работают, не лишним будет произвести диагностику подрулевого переключателя.
  4. Не работают стопы. В последнее время владельцы «десяток» ставят в стоп сигналы так называемые фонари клюшки. Клюшки называются так потому, что стекло на них выполнено в виде хоккейной клюшки. И часто бывает такое, что стопы не включаются после замены оптики. Если вы меняли фонари, то в первую очередь следует проверить качество всех соединений, работоспособность лампочек стоп сигналов. Если с ними все в порядке, ищите проблему в проводке.
  5. Не работает только дальний или только ближний свет или и тот, и другой. Если вся оптика работает нормально, но не функционирует только дальний или ближний свет, сначала проверьте лампы. Дальше по схеме — проверяется проводка, качество контактов, предохранители. Если все составные элементы работают, необходимо произвести диагностику подрулевых переключателей. Возможно такое, что при включении того или иного освещения на схеме переключателя отходит контакт.
  6. Если у вас установлен ксенон на ВАЗ 2110, то причина неисправности может заключаться в выходе из строя блока розжига.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
