Какое давление должен выдавать бензонасос на ВАЗ-2110 (топливный насос)

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;
отворачиваем шурупы, демонтируем лючок;
разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;
отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);
откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);
гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Как правильно проверить бензонасос?

Одним из важных элементов топливной системы любого транспортного средства является бензонасос (пример: топливный насос ВАЗ 2110). Он отвечает за подачу горючей смеси от бака к мотору, как правило, находящихся в разных концах машины.

Раньше эту функцию выполнял простой топливный шланг: жидкость в нем двигалась за счет гравитационных сил. Однако для современных авто этого недостаточно, им необходима еще постоянная регулировка количества этой жидкости, которую, к слову, также осуществляет бензонасос (точнее – его редуктор).

В общем, данный узел в автомобиле очень важен, причем настолько, что его неисправность нередко вызывает невозможность дальнейшего движения авто, как по техническим причинам, так и по соображениям безопасности водителя и его пассажиров (например, в случаях, когда топливный насос протекает). Поэтому если хотите уберечь себя от неприятных сюрпризов и в нужный момент всегда оставаться «на ходу» регулярно мониторьте состояние и работоспособность бензонасоса. А каким образом? – узнаете ниже.

Начнем c давления.

Как известно, принцип работы любого насоса состоит в подаче давления. Поэтому если ваш автомобиль стал двигаться рывками, плохо разгоняться, заводиться или очень шумно работать, первым делом проверьте наличие этого самого давления в топливной магистрали.

1

Сначала обратите внимание на топливный фильтр, возможно, он засорился и тем самым препятствует нормальному движению горючей смеси. Как это проверить?

Подсоедините топливный шланг ко входу фильтра и подуйте в него. Сопротивление вашим действиям от фильтра должно быть минимальным. Если же вдуваемый воздух проходит туго, фильтр необходимо заменить (как заменить топливный фильтр).

2. Если все в порядке, поступайте следующим образом.

Обычно он располагается или в подкапотном пространстве (возле топливной магистрали либо карбюратора), или непосредственно внутри топливного бака.

Найдите его выходной патрубок.

Он будет соединен с топливным фильтром при помощи шланга.

• Подключите к патрубку манометр (предварительно отсоединив от первого шланг, идущий к фильтру). Последний приобретите заранее или возьмите напрокат на СТО.
• Немного прогрейте движок авто.
• Измерьте давление бензонасоса сразу на холостых оборотах, а затем и на рабочих. Сравните их базовыми (то есть указанными в инструкции по ремонту вашего авто). Если «база» вам по тем или иным причинам неизвестна – просто «поиграйте» с педалью газа. Если вне зависимости от производимых действий стрелка манометра вообще никуда не отклоняется – бензонасос неисправен и требует немедленной замены.

Тестируем электрику.

Если авто хорошо заводится, работает негромко, но во время движения неожиданно глохнет, первым делом следует проверять не сам бензонасос и топливный фильтр (хотя проблема может крыться и в них), а его электрическую часть и реле. Что эта проверка в себя включает?

1. Проверку предохранителя бензонасоса.

• Откройте инструкцию по эксплуатации своего авто.
• Найдите в ней схему расположения коробки предохранителей.
• Отыщите по ней эту коробку непосредственно в своем автомобиле.
• Локализуйте, извлеките и осмотрите в найденном блоке нужный предохранитель (бензонасоса).
• Если сгорела перемычка и/или оплавился корпус предохранителя – его заменяют. Если внешний вид данного элемента вопросов не вызывает, проводят проверку других предохранителей топливной системы. Если и там все хорошо, переходят к проверке напряжения топливного насоса.

2. Проверку напряжения бензонасоса (его клемм).

Как она проводится, подробно описывает все та же инструкция по эксплуатации вашего автомобиля. Просто отыщите нужный раздел и следуйте алгоритму действий в нем описанному.

3. Тестирование напряжения на проводах.

С помощью вольтметра удостоверьтесь, что на «плюсе» не происходит потерь напряжения (более 1В), а «минус» надежно подключен к массе. Если не соблюдается хотя бы одно из условий, либо пересмотрите электропроводку сами, либо обратитесь к автоэлектрику.

Причины неисправности бензонасоса на ВАЗ-2110

Загрязнение топливного бака приводит к преждевременному выходу бензонасоса из строя.

Также к неисправности узла может привести неправильная его эксплуатация. Эксперты советуют при запуске двигателя изначально на 2-3 минуты включать только зажигание и не запускать стартер. За это время насос накачает в систему нужное количество топлива и создаст там определенное давление.

Также насос может выйти из строя по причине естественного износа. Обычно он служит при пробеге в 150 000 километров. Это 4-5 лет. Но сроки могут быть разные. Тут всё зависит от условий его эксплуатации.

Сгоревшие контакты клеммной колодки бензонасоса.

Иногда к выходу из строя насоса может привести поломка в электросети, выход из строя реле или предохранителя. Такие неисправности можно устранить быстро своими силами. Стоит это не дорого.

Есть умельцы!

Причины выхода бензонасоса из строя

Насос может выйти из строя по различным причинам:

1. Для карбюраторных двигателей основным источником проблемы, как правило, является шток бензонасоса. В процессе эксплуатации он становится короче и насос перестаёт подавать нужное количество топлива в мотор.
2. Устройство может перестать функционировать по причине износа входного клапана или его уплотнительного кольца.
3. Инжекторные двигатели оснащены электрическими топливными насосами. В этом случае наиболее частой причиной выхода устройства из строя является некачественное горючее. Сетчатый фильтр на входе забивается грязью и ограничивает поступление топлива.
4. Электрические насосы могут потерять работоспособность из-за неисправностей в системе проводов, реле, предохранителей или окисления клемм.

Предупредить часть указанных проблем можно, заправляясь качественным топливом на хорошо зарекомендовавших себя АЗС. Кроме этого, рекомендуется иногда чистить бензобак и менять этот и другие элементы топливной системы по истечении срока службы.

Проверка работоспособности реле

Реле топливного насоса — это устройство, осуществляющее или прекращающее подачу на бензонасос электрического питания. Если оно вышло из строя, то работа топливной системы остановится.

Элекрическое питание на топливный насос подается через реле

Проверка работоспособности реле и соответствующего осуществляется по следующей схеме:

Откройте капот и снимите крышку с блока предохранителей и реле.

Руками или специальными щипцами выньте реле и предохранитель, отвечающие за работу насоса.

Осмотрите реле и предохранитель и в случае обнаружения неисправности установите новые.

Проверьте, поступает ли ток на реле. Это можно сделать проводом с лампой напряжением 12 В, присоединив его к месту подключения.

Часто реле перестаёт работать после установки на автомобиль сигнализации. В этом случае следует сбросить все настройки с брелока сигнализации.

Видео: проверка работоспособности реле

Механизм работает, но не качает топливо

Иногда устройство характерно гудит, но бензин в двигатель не подаётся. Дело в том, что давление в топливной системе не должно превышать 3 атм. Его можно измерить, подключив к топливной рейке манометр. Если давления нет или оно очень низкое — элемент вышел из строя.

Может случиться, что на устройство просто не поступает напряжение. Для проверки этого следует включить зажигание и на слух определить, работает ли насос. Он должен издавать лёгкое жужжание. Если ничего не слышно — питание на насос не подаётся. Следует проверить реле, предохранители и проводку.

Видео: что делаеть, если насос не качает топливо

Не поддерживается давление в системе подачи топлива

Давление в топливной системе поддерживается не самим насосом, а его обратный клапаном. Топливо поступает через впускной клапан, который подаёт его под давлением по шлангам к двигателю, а обратный клапан не пускает бензин обратно.

По причине сильного износа обратный клапан может не срабатывать. Как следствие, механизм теряет способность поддерживать необходимое давление.

В зависимости от марки автомобиля, обратный клапан может находиться как внутри, так и снаружи корпуса устройства. Замена клапана — довольно сложная процедура. Поэтому удобнее заменить насос в комплекте.

Автомобиль «дёргается» на малой скорости

Если двигатель начинает издавать необычные звуки и «дёргаться» во время движения на малой скорости, вероятнее всего, забилась сетка фильтра. Насосу просто не хватает топлива для нормальной работы. Проблема исчезнет после очистки сетки.

Подобные симптомы могут быть обусловлены и некорректной работой клапанов устройства. Из-за износа они не могут пропускать бензин в обе стороны. В этом случае необходимо заменить механизм.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Источник

Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая.

Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к

бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег.

И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает!

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы.

После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать.

Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи.

Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110

Давление топлива в системе питания автомобиля ВАЗ играет не последнюю роль в работе силового агрегата при различных нагрузках. Какое должно быть давление в топливной рампе и причины его нарушения в топливной системе автомобиля ВАЗ 2110, а также как решить эту проблему, вы узнаете из данной публикации.

Если двигатель ВАЗ 2110 начинает глохнуть на холостых оборотах, а при движении на подъем происходит потеря мощности, скорей всего давление топлива в системе не соответствует норме. В таком случаи необходимо произвести диагностику и выявить причины неисправности. Чтобы проверить давление топлива понадобится специальный прибор с манометром, который подключается к топливной магистрали и на разных режимах работы двигателя проводятся соответствующие измерения. Альтернативой такому прибору может стать самый обычный манометр для проверки давления в шинах автомобиля и с подсоединенным к нему резиновым шлангом с внутренним диаметром 9 мм.

Как проверить давление в топливной рампе ВАЗ 2110

• На топливной рампе двигателя ВАЗ 2110 есть штуцер, который закрыт пластиковым колпачком. Именно к этому штуцеру и будем подключать манометр, чтобы измерить давление топлива. Сняв колпачок, выкручиваем ниппель и надеваем шланг, закрепляя его с помощью металлического хомута. Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110 Будьте аккуратны при наличии избыточного давления, во время откручивания ниппеля, может вылиться некоторое количество бензина. Чтобы этого не случилось, можно заранее сбросить давление в топливной системе ВАЗ 2110, вынув предохранитель бензонасоса, завести двигатель и дать ему самостоятельно заглохнуть, после чего вернуть предохранитель на место.
• После того как манометр был подключен можно запускать мотор и проверит показания на холостом ходу и при снятом вакуумном шланге.

Допустимые значения давление топлива ВАЗ 2110

• Холостые обороты — 2,8–3,2 бар (2,8–3,2 атм)
• При снятом вакуумном шланге давление топлива ВАЗ 2110 может подняться на 0,2–0,7 бар (0,2–0,7 атм), что свидетельствует о исправности регулятора давления.

Узнайте больше о самостоятельном ремонте автомобилей ВАЗ

Это интересно: Сколько должен выдавать генератор ваз

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

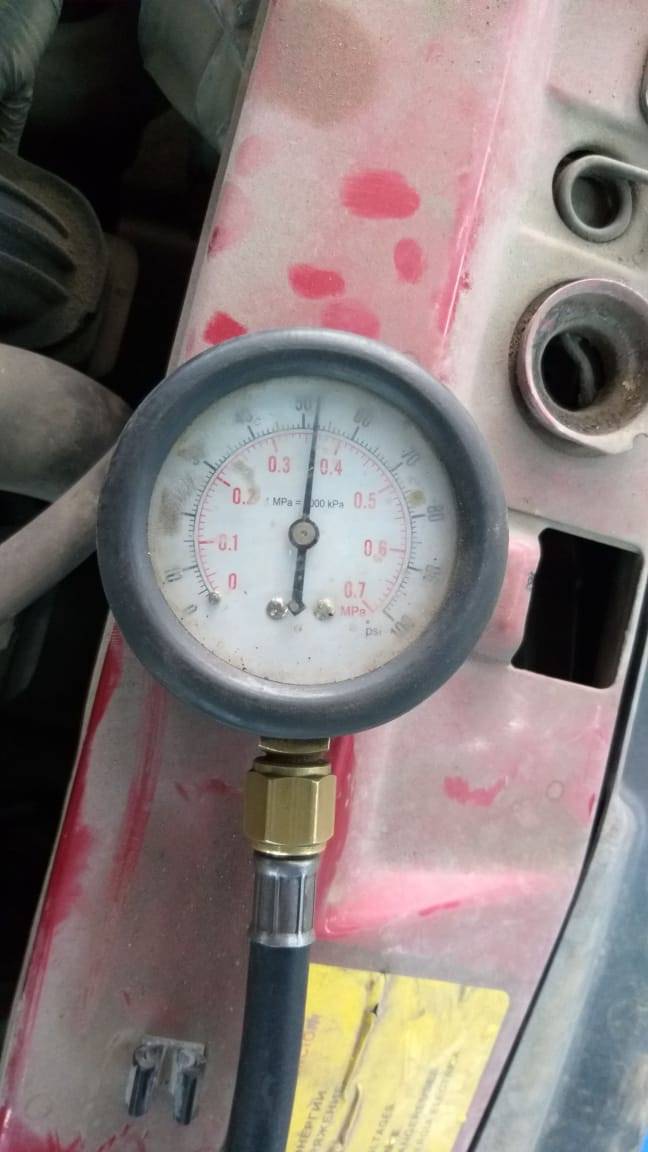

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.
