Какая должна быть компрессия на 8-ми клапанной ВАЗ-2110

Компрессия в цилиндрах двигателя ВАЗ 2114 8 клапанов

Само понятие «компрессия» обозначает величину давления, которое развивает поршень двигателя при максимальном сжатии рабочей смеси, то есть тогда, когда он находится в своей максимальной нижней точке. Чем этот параметр выше, тем при большей температуре будет происходить горение топливно-воздушной смеси, а значит уменьшится ее расход и возрастет общий кпд мотора.

Замер компрессии ваз 2114

Компрессия ваз 2114, собственно, как и компрессия на любой другой автомашине, зависит от следующих показателей:

  1. от величины просвета между стенками цилиндра и клапанами;
  2. от объема поступающей смеси, который, в свою очередь, зависит от положения заслонки дросселя и характеристик воздушного фильтра;
  3. от текущей температуры двигателя.

В свою очередь, величина зазоров между цилиндрами и элементами поршневой группы также может иметь ряд причин:

  1. высокая степень износа или прогорания их стенок;
  2. неправильно выставленная величина просвета между стенками цилиндра и клапанами;
  3. попадание жидкого бензина в цилиндр (не в виде смеси), которое вызывает смывание масла со стенок и увеличение просвета.

Компрессия в норме и ее отклонения

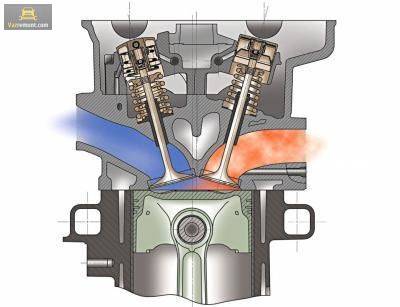

Общая схема цилиндров

Согласно общепринятым нормам, компрессия ваз 2114 8 клапанов в идеале должна равняться 14 барам (почти 14 атмосфер). Максимальное допустимое отклонение в нижнюю сторону равняется 3 барам (то есть величина компрессии не должна быть ниже 11 бар).

Правда, это допускается только в том случае, если величина компрессии в разных цилиндрах отличается не более, чем на 1 бар. То есть, в четырех цилиндрах допустимы следующие схемы компрессии: 12-12-11-12, 12-11-12-11 и так далее. Если же величина разброса давления превышает 1 бар, то такой двигатель подлежит срочному ремонту.

Например: 11-14-12-8.

Также, следует помнить, что повышенная компрессия — не меньшее зло, чем пониженная или компрессия с большим разбросом в цилиндрах. Так, повышенное давление в цилиндрах ваз 2114 может стать причиной высокой нагрузки на компоненты двигателя, оседания нагара на стенках цилиндров, и, в конечном итоге, привести к полному выходу мотора из строя.

Таким образом, компрессия в норме должна быть: в пределах от 14 до 11 бар, и иметь разброс от цилиндра к цилиндру не более, чем на 1 бар.

В большинстве случаев идеальную компрессию в 14 атм имеют только новые двигатели. Даже после кратковременной эксплуатации она может довольно быстро просесть на 1-2 единицы — это считается вполне нормальным явлением. По мере дальнейшего износа она станет проседать еще больше, причем сам износ будет протекать во всех цилиндрах по разному, что в конечном итоге и приведет к большому разбросу давления в них.

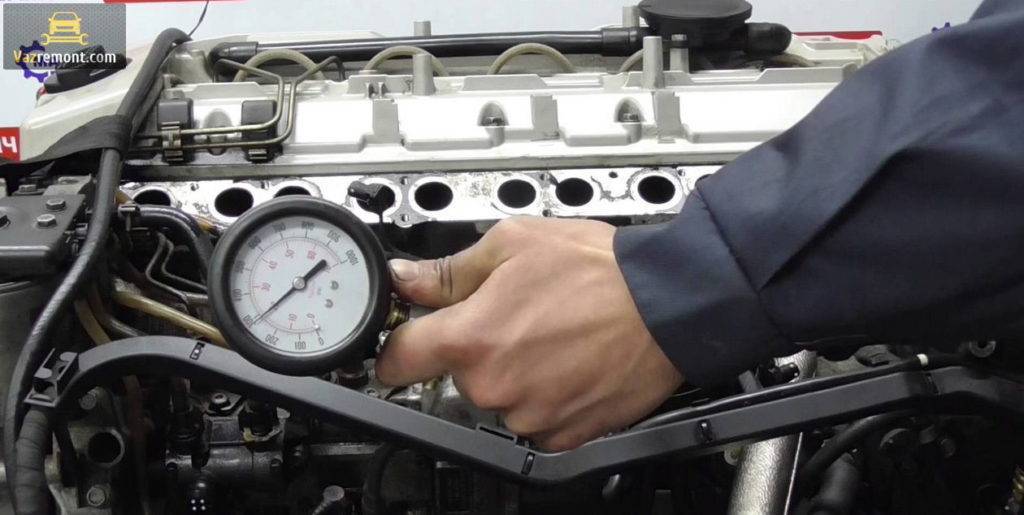

Проверка при помощи компрессометра

Для замера давления в цилиндрах двигателя необходимо использование специального инструмента — компрессометра. Стоимость такого прибора невысока, поэтому приобрести его может любой автовладелец. Помимо него, понадобится свечной ключ и помощник — на него возлагается важная задача по вращению стартера при помощи ключа зажигания.

  • Машина прогревается до рабочей температуры.
  • Аккуратно выкручиваются все свечи зажигания.
  • Открывается заслонка дросселя, то есть помощник выжимает педаль акселератора до конца, одновременно проворачивая ключ зажигания и приводя тем самым стартер в движение.
  • В колодец свечи зажигания плотно вставляется штекер компрессометра. Запускается стартер и мотор «прокручивается» в течение двух-трёх секунд — этого времени хватит для того, чтобы показания манометра перестали увеличиваться.
  • Стартер останавливается, фиксируются данные замеров. Измеряется компрессия во всех цилиндрах двигателя.
  • Компрессометр перед каждым последующим измерением полностью освобождается от воздуха. При отклонении полученных результатов от нормы показания снимаются ещё раз.

Замер компрессии двигателя при помощи компрессометра видео:

Показатели компрессии, измеренные в разных цилиндрах, должны составлять около 10%!от максимальной величины давления, указанной на шкале прибора. Понижение результатов ниже 15%!от максимума говорит об износе деталей — поршня, клапанов, поршневых колец либо цилиндра. Эксплуатировать двигатель автомобиля в таком состоянии чревато его полным выходом из строя, капитальным ремонтом либо полной заменой в будущем.

Основное отличие процесса измерения компрессии на инжекторе от карбюратора — обязательное отключение либо снятие датчика коленвала. Специалисты советуют сделать это для того, чтобы предохранить ЭБУ от повреждений и полностью перекрыть подачу горючего.

Чем измерить компрессию

Чтобы оценить техническое состояние цилиндров и элементов поршневой группы, используется специальный прибор – компрессометр.

В его комплектацию входят элементы:

  1. Стрелочный манометр с градуировкой шкалы от 0 до 2,4 МПа. Для дизельного мотора потребуется прибор со шкалой до 4 мегапаскалей.
  2. Гибкий шланг с наконечником для присоединения к свечному отверстию.
  3. Обратный клапан.
  4. Устройство сброса давления.
  5. Переходные насадки для разной резьбы в свечных отверстиях.

Простая комплектация прибора – манометр, оснащенный обратным клапаном и конической резиновой насадкой. При измерении ее не нужно вкручивать, достаточно сильно прижать рукой.

Манометр служит для измерения давления. Обратный клапан предназначен для удерживания воздуха в приборе до достижения максимального давления. Оно возникает уже за 5-10 рабочих циклов. Далее показания устанавливаются на «0», сбросив давление специальной кнопкой. В дизельном моторе компрессия измеряется через отверстия форсунок, которые могут иметь разную резьбу. Поэтому в комплекте есть переходники.

Проверка без прибора

Существует простой способ измерения компрессии без специальных устройств. Если нужно узнать, какой цилиндр неисправен, можно выкрутить свечи и вращать мотор стартером. При этом отверстие закрывается пальцем и проверяется выпуск и всасывание воздуха. Если неисправность серьезная, например, прогорел клапан – то в цилиндре воздух будет слабее выталкиваться и засасываться.

Проверка маслом

Если диагностика выявила низкую величину компрессии, то можно узнать, в чем конкретная причина. Во все цилиндры заливается по 30 мл моторного масла и вновь измеряется давление.

  1. Если компрессия возросла до нормального значения – то значит проблема в износе поршней и цилиндров либо в поршневых кольцах.
  2. Если после заливки масла давление плохое только в некоторых цилиндрах – то возможны поломка колец, прогорание клапанов или поршней.

Более точная диагностика проводится только компрессометром.

Зачем нужно проверять

Измерять компрессию рекомендуется хотя бы раз на каждые 15-20 тыс. км пробега. Ее отклонение в меньшую сторону приводит к тому, что топливная смесь не сжимается до необходимого уровня, и воспламеняется с замедленным темпом, вследствие чего двигатель перегревается, а его мощность существенно снижается.

Повышенная компрессия, наоборот, является причиной раннего воспламенения смеси, вследствие чего она детонирует, создавая дополнительные нагрузки на элементы поршневой.

При разности компрессии в цилиндрах одного двигателя воспламенение смеси будет происходить с разной интенсивностью, создавая дисбаланс в слаженной работе поршней и распределительного вала (валов).

К чему приводит низкая компрессия

Чаще всего компрессия в цилиндрах не увеличивается, а уменьшается. Это может быть следствием:

  • износа или повреждения компрессионных колец;
  • износа или прогорания клапанов;
  • повреждения прокладки ГБЦ;
  • трещины в ГБЦ.

Эти неполадки могут стать причиной:

  • уменьшения мощности двигателя;
  • ухудшения динамических показателей;
  • увеличенного расхода топлива;
  • «выгона» масла в корпус воздушного фильтра (в карбюраторных двигателях);
  • попадания масла внутрь камер сгорания (мотор «ест» масло, что характеризуется сизым дымом выхлопа).

Обнаружив в своем авто перечисленные признаки, будьте готовы как минимум к замене поршневой, как максимум – капремонту двигателя. Но прежде чем приступать к его ремонту, стоит убедиться в том, что компрессия действительно низкая.

Причины падения компрессии в одном цилиндре

Бывает и так, что в одном из цилиндров произошло падение давления, причем значительно (в некоторых случаях компрессия может снизиться до 3-4 кгс/см кв.).

И такие результаты диагностики – повод беспокоиться, ведь в силовой установке возникли неисправности.

Причинами падения компрессии в одном из цилиндров выше нормы могут стать:

  • КОМПРЕССИОННЫЕ КОЛЬЦА. Эти элементы играют одну из самых важных ролей, поскольку в их задачу входит обеспечение герметичности в паре «поршень-цилиндр». Если кольца повреждены (лопнули) или залегли, они начнут пропускать рабочие газы в подпоршневое пространство, из-за чего и происходит значительное падение компрессии;
  • КЛАПАНЫ. Через эти элементы производится впуск составляющих горючей смеси и отвод отработанных газов. Но при такте сжатия клапаны закрыты, что обеспечивает герметизацию камеры сгорания. Но если у клапана из-за нарушения процессов горения подгорели кромка тарелки и посадочное седло, или же нарушен тепловой зазор, и он получается немного поджатым, то герметичность камеры не соблюдается, что и сказывается на компрессии;
  • ПОРШЕНЬ. Виной падения давления в цилиндре этот элемент становиться редко, но все же бывают ситуации, когда причина кроется именно в нем. В результате все тех же изменений процессов, возможно прогорание днища поршня. Происходит это обычно из-за нарушения угла зажигания. А если поршень прогорел, то герметичности не будет;
  • ГОЛОВКА БЛОКА. Хоть и редко, но бывает так, что в камере сгорания появляются трещины и другие дефекты, сказывающиеся на потере компрессии. Также головка может стать причиной потери давления в каком-то цилиндре в случае, если ее повело из-за перегрева. Из-за изменения геометрии, головка в некоторых местах просто не прилегает плотно к прокладке. Даже банальная недостаточная затяжка болтов ГБЦ может сказаться на компрессии;
  • ПРОКЛАДКА ГБЦ. Из-за внутренних дефектов или перегрева может произойти пробой этой прокладки. В результате один из цилиндров соединяется с каналом системы охлаждения или смазки, другим цилиндром (в таком случае сильное падение компрессии наблюдается в двух цилиндрах), также пробой может вести наружу из двигателя. Читайте больше про признаки пробитой подкладки ГБЦ.

Также читайте почему не тянет двигатель автомобиля.

Двигатель Лада Веста

Товары, из ассортимента Дастершоп77 по теме статьи: Изображение

АртикулНаименованиеПроизводительЦенаНаличиеВ корзину
DC1300-20182Комплект прокладок дроссельной заслонки K4M/F4R (большая+малая) ROSTECOАналог500 / 350 р. Дисконт: 250 р.2
DC380-ASAM-30376Подушка крепления радиатора ASAM-SA 30376 аналог арт. 7700430992 / 215081131RАналог150 / 100 р. Дисконт: 80 р.5
DC800-8200291355Клапан рециркуляции картерных газов Renault 8200291355Оригинал4500 / 3900 р. Дисконт: 3200 р.3
DC919-226A41772RДатчик кислорода лямбда зонд верхний Дастер, Веста и др. двиг. H4M 1.6 226A41772R / 226901841R / 226906393RОригинал4500 / 4200 р. Дисконт: 3900 р.5
DC1211-8200132254Форсунка топливная для двигателя K4M оригинал 8200132254Оригинал2200 / 1900 р. Дисконт: 1600 р.8
DC1321-161757436RПрокладка дроссельной заслонки H4M оригинал 161757436RОригинал800 / 600 р. Дисконт: 500 р.1
DC619-8200048024Крышка расширительного бачка оригинал Рено 8200048024Оригинал700 / 500 р. Дисконт: 250 р.1
DC981-FCR210114Бензонасос электрический FRANCECAR FCR210114Аналог1500 / 1200 р. Дисконт: 1100 р.2
DC1398-30777Прокладка под кольцо бензонасоса ASAM 30777ASAM300 / 200 р. Дисконт: 150 р.3
DC1200-BK64105/30598Кольцо бензонасоса с прокладкойАналог1000 / 700 р. Дисконт: 500 р.3
DC1322-224332428RКатушка зажигания 1,6 H4m оригинал 224332428RОригинал2900 / 2500 р. Дисконт: 2100 р.2
LRT-002 / 6001548140Бачок омывателя неоригинал, АНАЛОГ 6001548140LOGEM1000 / 900 р. Дисконт: 500 р.1
DC382-ASAM-30494Бачок расширительный ASAM-SA 30494 (7701470460)Аналог1000 / 700 р. Дисконт: 600 р.1
DC1314-135101KT0AСальник коленвала передний H4M оригинал 135101KT0AОригинал900 / 700 р. Дисконт: 550 р.2
DC1320-161191KA1BДроссельная заслонка H4M оригинал 161191KA1BОригинал25000 / 18900 р. Дисконт: 17900 р.1
DC1746Мембрана клапана рециркуляции картерных газов Рено Дастер, Каптур, Террано и др. (мембрана КВКГ F4R 2.0)Аналог2200 / 1700 р. Дисконт: 1500 р.2
DC1766Ремкомплект прокладок дроссельной заслонки K4M/F4R (большая+малая) Балаково ПТП64Аналог300 / 200 р. Дисконт: 150 р.2
6001548140Бачок омывателя Рено 6001548140 оригиналОригинал2000 / 1700 р. Дисконт: 1500 р.1
DC918-226A44171RДатчик кислорода нижний лямбда зонд H4M 1.6 Лямбда-зонд Рено 226A44171RОригинал11000 / 10500 р. Дисконт: 9900 р.1
DC955-150100565RНасос масляный для F4R оригинал 150100565RОригинал5500 / 4800 р. Дисконт: 4400 р.1
DC957-8200665520Стартер K4M 1.6 оригинал 8200665520Оригинал12000 / 9900 р. Дисконт: 9500 р.1
DC1302-166008992RФорсунка топливная для двигателя H4M оригинал 166008992RОригинал3500 / 2600 р. Дисконт: 2400 р.4
DC1315-122791HC0AСальник коленвала задний H4M оригинал 122791HC0AОригинал2000 / 1700 р. Дисконт: 1400 р.1
DC1663-21120370501015Катушка зажигания ВАЗ 1.6/1.8 21129/21179 оригинал 21120370501015Оригинал1900 / 1200 р. Дисконт: 900 р.4
DC1664-21179113201000Форсунка топливная ВАЗ 1.8л 2179 оригинал 21179113201000Оригинал1800 / 1500 р. Дисконт: 1300 р.4
DC1643-140323253RПрокладка впускного коллектора H4M оригинал 140323253RОригинал1900 / 1500 р. Дисконт: 1400 р.1
DC1644-140328698RПрокладка впускного коллектора H4M оригинал 140328698RОригинал700 / 600 р. Дисконт: 400 р.4
DC1738Фильтр топливный бензонасоса сетка Рено Дастер, Каптур, Террано, Веста и др. 2.0 / 1.6 (Masuma)Аналог800 / 500 р. Дисконт: 350 р.1
DC522-233009370RСтартер для двигателя F4R оригинал арт. 233009370RОригинал14000 / 10600 р. Дисконт: 9900 р.
DC1682-6001549070Абсорбер топливных паров оригинал 6001549070Оригинал3300 / 2500 р. Дисконт: 2000 р.
DC1740Фильтр топливный бензонасоса погружной Рено Дастер, Каптур, Террано, Веста и др. 2.0 / 1.6 (LYNX)Аналог2100 / 1800 р. Дисконт: 1400 р.
DC1002-B208A03276Форсунка топливная для двигателя K4M DEKO B208A03276 (аналог 8200132254)Аналог2000 / 1500 р. Дисконт: 1300 р.

Зачем проводить проверку

Проверять компрессию на ВАЗ 2110 рекомендуется регулярно, чтобы предотвратить возможные неполадки и проблемы с мотором.

Измерения проводят при открытой и закрытой дроссельной заслонке. Каждый вариант проверки дает свои результаты и данные о состоянии двигателя.

Проверка с открытой заслонкой позволяет определить:

  • Проблемы и повреждения на поверхностях цилиндров;
  • Деформация, прогорания клапанов;
  • Залипание или закоксованность поршневых колец.

Если проверить компрессию при закрытой заслонке, вы сможете узнать:

  • Не зависли ли клапаны;
  • Плотно ли происходит прилегание к седлу клапана;
  • При наличии гидротолкателя определяется наличие дефектов профиля кулачка распредвала.

Существует два основных способа, с помощью которых можно провести проверку показаний компрессии в двигателе.

Способ

Особенности

С помощью измерительных приборов

Эффективный, дает максимально точный результат. Но требует наличия специальных измерительных инструментов — манометра или компрессометра. Применяется в 90% случаев

Ручной способ проверки

Сложный в исполнении, поскольку требует выкрутить из каждого цилиндра свечу и провернуть коленвал. Определить проблематичный цилиндр можно за счет усилий, которые приходится прикладывать при прокручивании. Эффективность не высока

Учитывая возможные результаты проверки, рекомендуется всегда проверять компрессию только измерительными приборами и делать это хотя бы раз в 3-4 месяца, а также при возникновении подозрений на нестабильную работу двигателя.

Проводим замеры

Теперь можно приступать непосредственно к проверке.

  1. Прогрейте двигатель, достигнув показателей рабочей температуры, после чего отключите зажигание.
  2. Отключите топливный насос. Если это механическая помпа, отсоединяются трубки и перекрывается поступление топлива. В случае с электрическим бензонасосом достаточно просто отключить реле подачи горючего и снять предохранитель.
  3. Сбросьте давление, которое имеет внутри топливной системы.
  4. Заведите мотор. Так движок сможет израсходовать все горючее, которое осталось в системе. Дождитесь, пока движок сам полностью остановится.
  5. Теперь продолжаем замерять компрессию.
  6. Отключите модуль зажигания.
  7. Отключите свечи зажигания от высоковольтников, после чего с помощью специального ключа для свечей выкрутите их из гнезд.
  8. В гнездо свечи вставьте измерительный прибор. На каждом цилиндре, то есть при подключении прибора к каждому отверстию, замеры выполняются отдельно.
  9. Пригласите помощника. Его задача — сесть на водительское место и выжать педаль газа, чтобы открыть дроссельную заслонку.
  10. Одновременно с этим запускается двигатель на 5-10 секунд.
  11. Вы в этот момент снимаете показания с измерительного прибора.
  12. Аналогичным методом следует снять замеры на каждом цилиндре, сбрасывая показания предыдущего на приборе. Запишите полученные данные.

Для двигателей ВАЗ 2110 нормальным показателем компрессия является 10 бар или 1,0 Мпа на любом цилиндре. Допускается разница между показателями до 1 бар или 0,1 Мпа, то есть нормальные данные — это 11-11-11-11 или 10-11-11-10 и подобные результаты проверки. При отклонении от них следует искать причины неполадки.

Что влияет на погрешность

Не всегда измерения дают максимально точный результат, поскольку на них влияют определенные факторы. В итоге получаем погрешность.

Факторами, вызывающими неточные показания компрессии, могут являться:

Не полностью открытая дроссельная заслонка

Вот почему важно до упора выжимать педаль газа;
Загрязненный воздушный фильтр;
Малый зазор между клапанами. Это приводит к уменьшению компрессии;
Температура мотора

Данные на холодном двигателе будут меньше, нежели на горячем;
Прокладка ГБЦ, которая повреждена или прогорела;
Наличие топлива в камере сгорания. Из-за этого показания будут меньше реальных. Потому важно выгнать все горючее на этапе подготовки;
Отсутствие надлежащей герметичности обратного клапана манометра или компрессометра. Используйте качественные, исправные приборы для измерения;
Малые обороты движка.

Проверять компрессию можно и на холодном двигателе. Тогда показания будут уменьшены в два раза по сравнению с нормой, и нормальным отклонением является уже не 1, а 0.5 бар.

Проверка компрессии — это не сложное, но очень полезное мероприятие, которое легко выполнить своими руками.

Повышение компрессии

Компрессия в двигателе на ваз 2112 может быть поднята до стартового значения и даже увеличена.Для этого надо понимать факторы, влияющие на нее и как на них воздействовать:

  • Повышение компрессии в моторе зависит от многих и разных факторов – таких как положение его дроссельной заслонки, качество подачи топлива в его цилиндры, температура мотора и другие
  • Кроме того, компрессия двигателя в любом автомобиле постепенно снижается, это происходит при длительной его эксплуатации вследствие естественного износа деталей ЦПГ
  • Его мощность тоже снижается, при этом расход топлива постепенно увеличивается
  • Для того, чтобы продлить срок службы движка до капитального ремонта, который требует определённых повышенных материальных затрат, вам необходимо произвести повышение компрессии рациональными способами
  • Вопрос повышения компрессии в моторе без капитального ремонта довольно часто интересует многих автолюбителей

Существуют различные возможности увеличения компрессии своими руками, которые мы сейчас представим вам:

Компрессия в цилиндрах полностью зависит от величины давления в них, то есть от «степени сжатия»
Поэтому компрессия повышается с увеличением степени сжатия
При этом состояние работы мотора определяется величиной его компрессии
Поэтому очень важно правильно выполнить процедуру измерения и повышения компрессии
А для этого нам необходимо, чтобы мотор был прогрет полностью, при этом открыт его воздушный фильтр, и все свечи должны быть выкручены
Компрессия, измеренная во всех цилиндрах не должна отличаться более чем на 0.1МегаПаскаль
Обнаружив сниженный уровень компрессии, вам необходимо выяснить точную причину этого явления

Причины перечислены были выше, после их выяснения наша следующая инструкция позволит вам поднять компрессию.

Антониум

Поднятие компрессии в моторе без капитального ремонта стало возможным на сегодня благодаря изобретенному нано — оптимизатору для металла под названием Атониум:

  • Главной задачей такого препарата является так называемая «оптимизация» трущихся поверхностей, его проникновение внутрь металла до 1,5миллиметров и изменения свойств металла в трущихся деталях
  • Образовывается новый слой, который выполняет функцию защиты поверхности от разрушения, истирания, она становится гораздо более прочной
  • Сглаженные и выровненные поверхности поршня и цилиндра перестают пропускать горючую смесь в картер двигателя, в результате этого компрессия существенно увеличивается
  • Следует знать, что Атониум следует применять регулярно, чтобы уберечь детали мотора от быстрого износа
  • Почти сразу после выполненной обработки гладкость пар трения обеспечивает повышение компрессии, которая даже превышает данные, записанные в техническом паспорте машины
  • Исключительно позитивные отзывы владельцев использующих антониум для своих автомобилей говорят об отличной эффективности такого способа повышения компрессии
  • Результаты как говорится, видны «на лицо», мощность мотора значительно повышается просто на глазах, и при этом заметно уменьшается расход топлива

Компрессия – что это и какая она должна быть?

Компрессия – это показатель максимального давления в камере сгорания, которое может создать поршень при достижении ВМТ при такте сжатия.

Замер же этого показателя дает представление о герметичности камеры, которая в свою очередь зависит от состояния ряда элементов – поршня и компрессионных колец, клапанов с седлами, прокладки головки блока, установленного теплового зазора в ГРМ.

Поскольку сама технология проведения замеров компрессии несложная, а данные, полученные в результате ее выполнения, позволяют оценить остаточный ресурс силовой установки и выявить ряд неисправностей, то эта диагностическая операция является достаточно распространенной.

Силовые установки автомобилей хоть и имеют общий принцип построения, но конструктивно они отличаются, что также сказывается и на показателях компрессии.

Для каждого двигателя установлены свои определенные значения максимального давления в камерах сгорания, которые обязательно указываются в тех. документации к авто.

К примеру, для ВАЗ-2106 нормальной считается компрессия в 11 кгс/см кв., а вот для ВАЗ-2110 этот показатель уже составляет 13 кгс/см кв.

Отметим, что необязательно при замере прибор должен показать значения, соответствующие норме. По мере износа узлов двигателя показатели компрессии будут падать.

При этом если они снизятся ниже определенного значения, это будет сигналом крайнего износа ЦПГ силовой установки, и надобности в проведении капитального ремонта.

Также допускается некоторая разбежность в показаниях между цилиндрами. При этом она не должна превышать 1 кгс/см. кв.

То есть, если на ВАЗ-2115 замеры показали, что компрессия в цилиндрах составила в 1-м – 12 кгс, 2-м – 11 кгс, 3-м – 12 кгс, 4-м – 12 кгс, то силовая установка авто будет считаться в рабочем состоянии.

Подробнее читайте все про компрессию и степень сжатия дизельного двигателя.

Причины, почему нет компрессии в цилиндре

Плохая (маленькая) компрессия в одном или всех цилиндрах свидетельствует об износе двигателя. Есть старый и простой способ определить, почему пропала компрессия. Нужно влить в свечное отверстие столовую ложку моторного масла и повторить замеры:

  • если давление заметно увеличилось, значит плохая герметичность поршневых колец;
  • если давление не изменилось, значит причин может быть несколько (например, негерметичность клапанов, пробита прокладки под головкой цилиндров, есть трещина или прогар в стенках камеры сгорания, в днище поршня).

Есть другой, более точный способ узнать, почему пропала компрессия. Для этого потребуется доработать свечу зажигания. Из нее удаляем изолятор, а к металлическому корпусу привариваем вентиль автомобильной камеры. Далее установить поршень цилиндра в положение момента зажигания, снять пробки радиатора и маслозаливной горловины, ввернуть изготовленный переходник и накачать воздух в цилиндр с помощью насоса (создать в нем давление):

  • если воздух поступает в выхлопную трубу, значит плохая герметичность выпускного клапана;
  • если воздух идет во всасывающий коллектор, значит проблемы с впускным клапаном.
  • если в расширительном бачке пойдут пузыри, значит проверяем прокладку головки цилиндров;
  • если в маслозаливной горловине есть шипение, значит недостаточная герметичность поршневых колец.

Диагностика двигателя с помощью замеров компрессии в цилиндрах позволяет быстро и точно определить его состояние без разборки, а в некоторых случаях поможет избежать капитального ремонта силового агрегата. А вы сталкивались с отсутствием давления в цилиндрах? В чем была причина неисправности? Если проблемы с двигателем не решились, проверьте давление в топливной рампе.

Ключевые слова: двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель лада ларгус | двигатель 4х4 | двигатель лада веста | двигатель lada xray | двигатель нива | универсальная статья

7

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Для чего нужна проверка?

После длительной эксплуатации 16-тиклапанный двигатель ВАЗ 2110 начинает неравномерно работать, дымить, увеличивается расход топлива и масла. Причиной таких неполадок может быть значительный износ шатунно-поршневой группы. Чтобы выяснить это, не обязательно разбирать полностью двигатель, достаточно измерить давление в его цилиндрах в зависимости от того, какая компрессия делать выводы об исправности комплектующих.

Компрессия – это давление в цилиндрах воздушно-топливной смеси, которое создается в конце такта сжатия. При слишком высокой компрессии — большая концентрация воздушно-топливной смеси, в результате она быстро воспламеняется и происходит взрыв. Это оказывает разрушительное действие на детали двигателя ВАЗ 2110 с 16 клапанами.

При низкой компрессии уменьшается мощность двигателя, ухудшается динамика разгона автомобиля, он не достигает максимальной скорости, увеличивается расход горюче-смазочных материалов. Воздушно-топливная смесь при этом медленно воспламеняется, что приводит к перегреву мотора. Если в цилиндрах разное давление, то воспламенение смеси в одном будет раньше, в другом позже. В таких условиях двигатель будет работать неравномерно, пропадает согласованность в работе валов и поршней, что увеличивает их износ.

Давления в цилиндрах может понизиться по следующим причинам:

  • прогорание клапана или поршня;
  • износ шатунно-поршневой группы;
  • прогорание прокладки ГБЦ;
  • трещины в тарелке выпускного клапана;
  • разрушение клапанного седла.

Какая компрессия нормативная для ВАЗ 2110 с 16-ю клапанами, можно рассчитать, применив следующую формулу:

Компрессия = степень сжатия * коэффициент К

Степень сжатия указана в руководстве по эксплуатации автомобиля и отличается для каждой модели. Коэффициент К зависит от типа двигателя: для бензинового он равен 1, 2, для дизельного – 1,8. Опытным водителям не нужны расчеты, так как они знают из своего опыта, какая компрессия должна быть на их авто.

Моторный отсек ВАЗ 2110

Следует регулярно измерять компрессию в цилиндрах, чтобы вовремя диагностировать и ликвидировать неполадки, не доводя двигатель до капремонта. Измерения проводятся с открытыми и закрытыми заслонками в карбюраторе.

Открытая заслонка дает возможность определить следующие неполадки:

  • задиры и механические повреждения поверхности цилиндров;
  • прогары и деформацию клапанов;
  • неисправности и прогары клапанов;
  • закоксованность и залипание поршневых колец.

При закрытой заслонке можно определить:

  • зависают ли клапана;
  • если используется гидротолкатель, определяются дефекты профиля кулачка распределительного вала;
  • прилегание к седлу клапана.

Делаем проверку для 16-тиклапанного авто

Для проведения проверки компрессии на 16-тиклапанном двигателе ВАЗ 2110 лучше пригласить помощника и подготовить следующие инструменты:

  • свечной ключ;
  • компрессометр или набор для измерений;
  • шприц с машинным маслом.

Набор для измерения компрессии

При выборе прибора следует обращать внимание на его концевик, с помощью которого осуществляется соединение с двигателем. Он может быть с резьбой или резиновым

Лучше выбирать с резьбой, это облегчит работы.

Этапы работы

Для проверки компрессии машина должна быть прогрета, а аккумулятор полностью заряженным, чтобы он давал стартеру максимальную мощность. Процедура состоит из следующих этапов:

  1. Сначала прогреваем 16-тиклапанный двигатель до рабочей температуры и выключаем зажигание.
  2. На следующем этапе необходимо отсоединить бензонасос. Если он механический, то нужно отсоединить топливные трубы и перекрыть поступление топлива. Если электрический -отключается реле подачи топлива или снимается предохранитель.
  3. Затем следует сбросить давление топливной системе. Завести двигатель, чтобы полностью израсходовалось оставшееся в системе топливо. После остановки мотора можно продолжать работы.
  4. Отключаем модуль зажигания.
  5. Отсоединяем от свечей высоковольтные провода. Затем свечным ключом выкручиваем и снимаем все свечи.
  6. Далее измерительный прибор устанавливаем в свечное отверстие одного из цилиндров.

Замеры давления в цилиндрах на ВАЗ 2110
На этом этапе потребуется помощь. Помощник должен сесть за руль и выжать полностью педаль газа (таким образом, откроется дроссельная заслонка), одновременно нужно запускать двигатель в течение 5-10 секунд. В этот момент нужно снять показания с компрессометра.

Снимаем показания манометра

Аналогично снимаются показания на каждом цилиндре, сбрасывая при новом измерении предыдущие показания.

Для двигателя ВАЗ 2110 нормальным должно быть давление больше 10 бар (1,0 Мпа) в каждом из цилиндров. Разница между показаниями в разных цилиндрах не должна быть больше 1 бар (0,1 Мпа).

Проверить компрессию можно вручную, правда, результат будет не точный. Для этого нужно в каждом цилиндре выкрутить свечу, а затем проворачивать коленвал. Если он проворачивается с трудом, это говорит о плохой компрессии. Но лучше для измерения компрессии пользоваться прибором.

Как контролировать компрессию в цилиндрах ВАЗ 2110

Каждый способ помогает более точно определить дефекты узла.Компрессию чаще всего измеряют с закрытыми и открытыми заслонками в карбюраторе. Когда заслонка полностью открыта после измерения компрессии можно обнаружить такие дефекты:

  • Наличие задиров или серьезных повреждений на поверхности цилиндра.
  • Отсутствие прогаров или деформации клапанов.
  • Зависание или закоксовывание в канавках поршня колец.
  • Поломки или прогары поршней.

При закрытой заслонке после измерения компрессии определяется:

  • Нет ли зависания клапана. Если конструкция с гидротолкателем определяется наличие дефектов профиля кулачка распредвала.
  • Прилегание к клапану седла.

Компрессия цилиндров ВАЗ 2110, автомобиля без гидрокомпенсатора(см.Замена гидрокомпенсаторов — как производить правильно), измеряется с открытыми заслонками.

Измерение компрессии

Для того, чтобы избежать негативных последствий, от отклонения компрессии в цилиндрах, ее нужно измерять. Для проведения работ своими руками используется устройство называемое компрессометр. Цена его небольшая, относительно тех средств, которые будут потрачены на ремонт двигателя, когда понадобится замена цилиндра в ВАЗ 2110. Итак:

При выборе прибора нужно обращать внимание на концевик. Он соединяется с двигателем и может быть резиновым или с резьбой

Совет: Предпочтение нужно отдавать концевику с резбой. С ним удобнее работать и можно обойтись без посторонней помощи.

  • Прогревается двигатель.
  • Выкручиваются и снимаются все свечи зажигания.

Совет: Компрессию лучше измерять при прогретом двигателе, при хорошо заряженном аккумуляторе, чтобы он на стартер давал номинальную мощность.

  • От катушек зажигания отсоединяются провода.
  • Отключается бензонасос(см.Бензонасос ваз 2110 — преимущества, принцип работы, замена). При механическом устройстве можно отсоединить шланги, подающие топливо или перекрыть его подачу. При электрическом бензонасосе снимается предохранитель или отключается реле, для прекращения подачи питания.
  • В один из цилиндров подключается компрессометр, как показано на фото.

Подключение компрессометра к цилиндру двигателя ВАЗ 2110

Включается стартер, который проворачивает коленвал двигателя до установки самого большого давления. Скорость вращения коленчатого вала должна быть в пределах от 200 об/мин до 350 об/ми.

Совет: Особое внимание нужно обратить на положение дроссельной заслонки, она должна быть совсем открытой

  • Максимальное показание прибора будет соответствовать уровню компрессии в цилиндре.
  • Так измеряется компрессия в цилиндрах ВАЗ 21102, поочередно в каждом цилиндре. Подробно проведение работ можно увидеть на видео.
  • Инструкция указывает, что в разных цилиндрах давление не должно отличаться больше чем 0,1 МПа и номинальная величина его иметь ниже 1,0 МПа.
  • Если на ВАЗ 2110 нет компрессии в одном цилиндре или она понижена, это может указывать на неплотную посадку в седлах клапанов, повреждения прокладки ГБЦ ваз, пригорания или поломки поршневых колец.
  • Выяснить причины нужно залив в цилиндр, в котором понижена компрессия, примерно 20 см2 моторного масла, а затем измерить компрессию.

Заливка масла в цилиндр

При повышении показаний компрессометра скорее всего неисправны поршневые кольца. Сохранение значений компрессии указывает на неплотное прилегание тарелок клапанов к седлам или повреждение прокладки ГБЦ.

Совет: Выяснить причину недостаточной компрессии можно подав в цилиндр сжатый воздух. В этом случае поршень должен быть установлен в верхней мертвой точке такта сжатия. Для этого с компрессометра снимается наконечник, к нему присоединяется шланг компрессора. Наконечник вставляется в свечное отверстие и подается под давлением 0,3 МПа воздух в цилиндр. В это время коленчатый вал не должен проворачиваться, он фиксируется ручным тормозом. На негерметичность впускного клапана указывает утечка через дроссельный узел воздуха, а выпускного — воздух выходит через глушитель. На повреждение прокладки указывает воздух, выходящий через горловину на расширительном бачке или в соседний цилиндр, на который указывает характерное шипение.

Компрессия – очень важный показатель для диагностики деталей двигателя без его разборки. По разнице значений, которые обнаружены в разных цилиндрах, и по ее среднему показателю можно достаточно точно определить насколько износилась шатунно-поршневая группа двигателя, определить поломки в этой группе и деталей в клапанном механизме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
