Датчик детонации

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

  • Произошла поломка внутри самого датчика.
  • Замыкание.
  • Оборвался сигнальный провод или экранирующая оплетка.
  • Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

  1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
  2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
  3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
  4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.

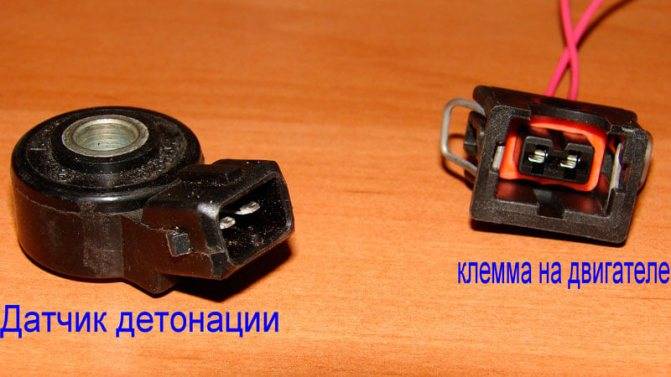

  5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Признаки и причины неисправности датчика детонации

Неисправный ДД можно определить по следующим признакам:

  1. В нормальном режиме двигатель должен работать насколько возможно равномерно, без тряски. Обычно на слух детонация определяется по характерному металлическому звуку, пока двигатель работает. Однако этот симптом является косвенным, и на звук подобную проблему может определить профессионал. Поэтому если двигатель начало трясти или он работает рывками, то стоит проверить датчик детонации.
  2. Следующий косвенный признак неисправного датчика является уменьшение мощностных характеристик – плохой отклик на педаль газа, неестественные обороты коленвала (например, очень высокие на холостом ходу). Такое может происходить из-за того, что датчик передает на блок управления неправильные данные, поэтому ЭБУ без надобности изменяет угол опережения зажигания, дестабилизируя работу мотора. Подобная неисправность не будет давать правильно разогнаться.
  3. В некоторых случаях из-за поломки ДД электроника не может адекватно выставить УОЗ. Если мотор успел остыть, например, во время ночной стоянки, то холодный запуск будет затруднен. Такое может наблюдаться не только зимой, но и в теплое время года.
  4. Наблюдается увеличение расхода бензина и при этом все системы авто работают исправно, а водитель продолжает использовать прежний стиль езды (даже при исправном оборудовании агрессивный стиль всегда будет сопровождаться повышением расхода топлива).
  5. На приборной панели загорелась лампочка мотора (Check Engine). В этом случае электроника фиксирует отсутствие сигнала от ДД и выдает ошибку. Такое происходит также при неестественных показателях датчика.

Стоит учесть, что ни один из перечисленных симптомов не является 100-процентной гарантией выхода из строя датчика. Они могут быть свидетельством о других неисправностях автомобиля. Их можно точно распознать только во время диагностики. На некоторых автомобилях можно активировать процесс самодиагностики. О том, как это сделать, можно прочитать здесь.

Если говорить о причинах неполадок датчика, то можно выделить следующие:

  • Нарушен физический контакт корпуса датчика с блоком цилиндров. Опыт показывает, что подобная причина является самой распространенной. Обычно такое происходит из-за нарушения момента затяжки шпильки или фиксирующего болта. Так как в процессе работы мотор все равно вибрирует, а из-за неаккуратной эксплуатации посадочное место может загрязниться смазкой, эти факторы приводят к тому, что фиксация устройства ослабляется. Когда момент затяжки уменьшается, на датчик хуже поступают скачки от микровзрывов, и он со временем перестает на них реагировать и генерировать электрические импульсы, определяя детонацию, как естественную вибрацию. Чтобы устранить подобную неисправность, нужно открутить крепеж, удалить масляное загрязнение (если оно имеется) и достаточно затянуть крепление. На некоторых недобросовестных СТО вместо того, чтобы сказать правду о подобной проблеме, мастера сообщают автовладельцу о выходе из строя датчика. Невнимательный клиент может потратить деньги на несуществующий новый сенсор, а мастера просто подтянут крепление.
  • Нарушение целостности проводки. В эту категорию входит большое количество разных неисправностей. Например, из-за неправильной или плохой фиксации электрической магистрали жилы проводов могут со временем сломаться или на них протрется изоляционный слой. В результате этого может образоваться короткое замыкание или разрыв цепи. Часто найти разрушение проводки можно при визуальном осмотре. В случае необходимости нужно просто заменить фишку с проводами или соединить с помощью других проводов контакты ДД и ЭБУ.
  • Поломка датчика. Сам по себе этот элемент имеет простое устройство, в котором мало чему ломаться. Но ели произошла его поломка, что происходит крайне редко, то производится его замена, так как он не подлежит ремонту.
  • Ошибки в блоке управления. По сути, это не поломка датчика, но иногда в результате сбоев микропроцессор неправильно фиксирует данные от устройства. Чтобы выявить данную неполадку, следует провести компьютерную диагностику. По коду ошибки можно будет узнать, что мешает правильной работе агрегата.

Признаки неисправности

При нормальной работе двигателя датчик детонации не выдаёт сигналов опасности и в работе системы управления никак не участвует. Программа ЭБУ выполняет все действия по своим зашитым в память картам данных, штатные режимы обеспечивают бездетонационное горение топливовоздушной смеси.

Но при существенных отклонениях температуры в камерах сгорания детонация может проявиться. Задача ДД – вовремя подать сигнал на парирование опасности. Если этого не происходит, то из-под капота раздаются характерные звуки, которые у водителей почему-то принято называть стуком пальцев.

Хотя на самом деле никакие пальцы при этом не стучат, а основной уровень громкости происходит от вибрации днища поршня, о который ударяется волна взрывного горения. Это и есть основной признак нештатной работы подсистемы контроля детонации.

Косвенными признаками станут заметная потеря мощности двигателя, рост его температуры, вплоть до появления калильного зажигания, и неспособность ЭБУ справиться с ситуацией в штатном режиме. Реакцией управляющей программы в подобных случаях станет зажигание лампочки «Check Engine».

Обычно ЭБУ осуществляет прямой контроль за деятельностью датчика детонации. Уровни его сигналов известны и хранятся в памяти. Система сравнивает текущую информацию с диапазоном допуска и при обнаружении отклонений одновременно с включением индикации запоминает коды ошибок.

Это различные виды превышения или снижения уровней сигнала ДД, а также полный обрыв его цепи. Коды ошибок можно считать бортовым компьютеров или внешним сканером через диагностический разъём.

Коды ошибок можно считать бортовым компьютеров или внешним сканером через диагностический разъём.

Если диагностического устройства у вас нет, рекомендуем обратить внимание на бюджетный мультимарочный автосканер Scan Tool Pro Black Edition

Особенностью данной модели корейского производства является диагностика не только двигателя, как в большинстве бюджетных китайских моделях, но и остальных узлов и агрегатов автомобиля (коробку передач, вспомогательные системы ABS, трансмиссию, ESP и т.д.).

Также данное устройство совместимо с большинством автомобилей, начиная с 1993 года выпуска, стабильно работает без потерь связи со всеми популярными диагностическими программами и имеет достаточно демократичную цену.

Принцип работы

p, blockquote 19,0,0,0,0 —>

Принцип работы практических всех датчиков детонации основан на применении пьезоэлектрического эффекта. Пьезоэлектрический эффект – способность определенных материалов образовывать разность потенциалов при воздействии на него механических воздействий.

p, blockquote 20,0,0,0,0 —>

Большинство мужчин пользовались пьезозажигалками, и знают, что в них формируется нешуточная электрическая искра. Таких высоких напряжений в датчиках детонации не возникает, но полученного при этом сигнала достаточно для блока управления двигателем.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Применяется два типа датчиков детонации: резонансные и широкополосные.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Конструкция широкополосных ДД, применяемых в автомобилях ВАЗ, других автомобилей зарубежного производства:

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Широкополосные датчики крепятся на блоке цилиндров в непосредственной близости от зоны сгорания. Крепление имеет жесткий характер, чтобы не демпфировать ударные импульсы при нарушениях работы ДВС.

p, blockquote 27,0,0,0,0 —>

Пьезокерамический чувствительный элемент формирует электрический импульс достаточной для обработки блоком управления двигателем амплитудой в широком диапазоне частот.

p, blockquote 28,0,0,0,0 —>

Широкополосные датчики формируют сигнал, как во время выключения зажигания при остановке двигателя на малой частоте вращения, так и на больших оборотах во время движения.

p, blockquote 29,1,0,0,0 —>

На некоторых автомобилях, например Toyota, применяют резонансные датчики:

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Такие ДД работают на малых оборотах двигателя, при которых за счет явления резонанса достигается наибольшее механическое воздействие на пьезоэлектрическую пластину, соответственно, формируется большой сигнал. Не случайно, в этих датчиках устанавливается защитный шунтирующий резистор.

p, blockquote 32,0,0,0,0 —>

Преимущество резонансных датчиков – фильтрация механических воздействий при движении по неровной дороге, посторонних механических стуках, не связанных с детонацией двигателя.

p, blockquote 33,0,0,0,0 —>

ДД резонансного типа устанавливаются на собственное резьбовое соединение, напоминают по форме датчики давления масла.

p, blockquote 34,0,0,0,0 —>

Замена датчика детонации ВАЗ 2114

Процесс замены не составит большого труда, если вы знаете, где находится ДД и как его снять с движки (описано выше). Как соберетесь в магазин за новым датчиком, посмотрите еще раз на тип прежнего – резонансный или широкополосной. Стоимость ДД для четырнадцатой разная: от 100 до 2000 рублей, зависит от производителя и самого магазина. Купили новый, пришли в гараж, сняли умерший ДД, поставили рабочий. Помните два момента:

— подкрутите хорошо гайку, но без фанатизма – момент в пределе 10-24 Нm;

— помимо того, что нужно будет аккуратно поместить обратно колодку с проводами, готовьтесь съездить на диагностику и сбросить ошибки, которые система может выдавать даже после удачной переустановки датчика детонации.

Конструкция и принцип действия датчика детонации

Поскольку первый вариант по конструкции встречается чаще, то именно его дальше и будем рассматривать.

Состоит он двух половинок корпуса – внешнего и внутреннего. В последнем проделано отверстие под крепежный болт. Внутри корпуса установлена пьезокерамическая шайба, соединенная с проводками, ведущими на контакты, изолятор и стальной грузик. На выводе проводов установлен регулировочный резистор.

Работает все так: при нормально установленном зажигании никакой детонации нет, а значит, отсутствует и повышенная вибрация. Грузик практически не воздействует на пьезоэлемент, поэтому он практически не вырабатывает электрический импульс, а если вырабатывает, то он незначителен и резистор его не пропускает.

При появлении детонационного сгорания вибрация силовой установки значительно возрастает, из-за чего и увеличивается воздействие грузика на пьезокерамическую шайбу,  поэтому значение электрического импульса увеличивается. При достижении определенного значения, он пробивает резистор и поступает на электронный блок, а тот уже принимает меры, уменьшая угол опережения.

То есть все достаточно просто: вибрация повышается – угол понижается и зажигание становиться поздним, а при нем детонация не возникает. Несмотря на всю простоту принципа действия, этот датчик очень важен, поскольку защищает двигатель от негативных параметров работы.

Видео: Реакция датчика детонации на двигателе

Ещё кое-что полезное для Вас:

  • Секрет правильной раскоксовки поршневых колец
  • Бензин: виды, марки, основные показатели качества
  • Дизельное топливо: марки, маркировка, показатели качества

Где находится датчик детонации и на что влияет

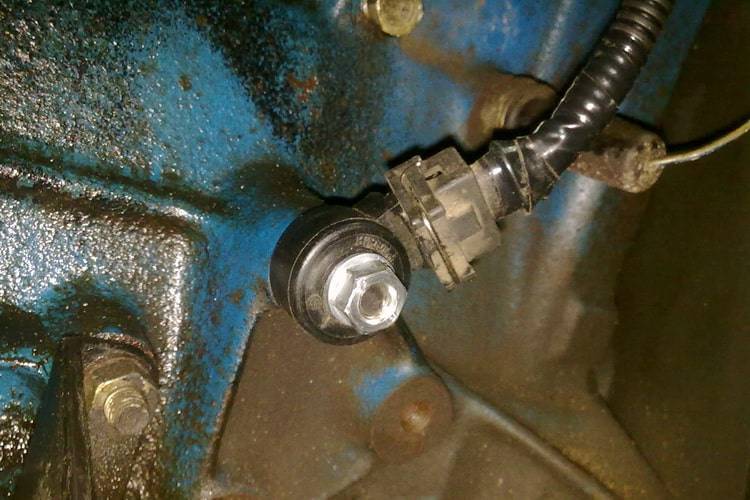

Обычно ДД устанавливается на резьбовом креплении к блоку цилиндров, около центрального цилиндра ближе к камерам сгорания. Такая его локация определена задачами, которые он призван выполнять.

Грубо говоря, датчик детонации представляет собой микрофон, улавливающий вполне определённые звуки, издаваемые бьющей о стенки камер сгорания детонационной волной.

Сама эта волна становится результатом аномального горения в цилиндрах с очень высокой скоростью. Разница между штатным процессом и детонационным такая же, как при работе выталкивающего порохового заряда в артиллерийском орудии и взрывчатого вещества бризантного типа, которым начинён снаряд или граната.

Порох горит медленно и толкает, а содержимое фугаса дробит и разрушает. Разница в скорости распространения границы горения. При детонации она выше во много раз.

Чтобы не подвергнуть поломкам детали двигателя, возникновение детонации надо вовремя заметить и пресечь. Когда-то можно было себе позволить ценой перерасхода топлива и загрязнения окружающей среды, дабы избегать детонирования смеси в принципе.

Постепенно моторные технологии достигли такого уровня, что все запасы были исчерпаны. Надо было заставить двигатель самостоятельно гасить возникающую детонацию. И мотору приделали «ухо» акустического контроля, которым и стал датчик детонации.

Внутри ДД имеется пьезоэлемент, способный преобразовывать акустические сигналы определённого спектра и уровня в электрические.

После усиления колебаний в блоке управления двигателем (ЭБУ) информация преобразовывается в цифровой формат и поступает на рассмотрение электронному мозгу.

Типовой алгоритм работы состоит в кратковременном отбросе угла на фиксированное значение с последующим пошаговым возвратом к оптимальному опережению. Какие-либо запасы тут недопустимы, поскольку они снижают эффективность двигателя, заставляя его работать в неоптимальном режиме.

https://youtube.com/watch?v=cjxQwpvtGqk

Отслеживание происходит в режиме реального времени на большой частоте, что позволяет быстро отреагировать на появление «звона», не давая ему нанести локальных перегревов и разрушений.

Синхронизировав сигналы с датчиками положения коленвала и распредвалов можно даже определить в каком именно цилиндре возникает опасная ситуация.

Признаки неисправностей

Если измеритель начинает работать некорректно, об этом могут сообщить следующие «симптомы»:

  • в результате некачественного образования горючей смеси происходит перегрев силового агрегата, это случается достаточно быстро;
  • значительно снижается мощность мотора, а также его приемистость;
  • в работе ДВС проявляется калильное зажигание;
  • ухудшаются разгонные параметры транспортного средства;
  • возрастает расход горючего;
  • появляется значительный нагар на свечах зажигания.

Подробно о неполадках в работе таких датчиков рассказал канал «Мир Матизов».

Диагностика

Перед выполнением проверки датчика детонации надо точно узнать нормальную величину сопротивления контроллера, она зависит от марки транспортного средства.

Прежде чем использовать мультиметр, нужно визуально проверить качество контактов, а также саму электроцепь на возможные повреждения. Колодка должна быть целой, не допускаются дефекты и на проводниках. При их наличии приспособление будет функционировать некорректно.

Процедура диагностики регулятора выполняется так:

  1. Подготавливается мультиметр, его надо настроить в режим работы с диапазоном в тысячные доли вольта (до 200 мВ).
  2. Производится диагностика контактов на колодке подключения после отсоединения регулятора. Положительный щуп тестера замыкается на управляющий выход, а отрицательный — на массу проверяемого устройства. В качестве проводника не допускается применение кабелей со скрутками или изношенных цепей. Желательно, чтобы длина щупа была минимальной.
  3. Подключенный к измерительному прибору контроллер зажимается в руке, суть проверки заключается в определении напряжения. Чтобы повлиять на показания регулятора, необходимо без больших усилий несколько раз ударить по поверхности либо любому предмету. Это позволит тестеру определить отсутствие или наличие напряжения. В идеале полученные показания составят около 40-150 мВ. Если в результате диагностики разности потенциалов нет, то контроллер надо менять.

Назначение

Исходя из названия становится понятно, что данный датчик служит для контроля детонации в машине. Установлен такой элемент на всех инжекторных автомобилях. Что касается карбюраторных «десяток», в их двигателях такой механизм отсутствует. Благодаря работе данного элемента реализуется более сбалансированное приготовление смеси. Это позволяет снизить расход топлива и повысить приемистость двигателя.

Что такое детонация? Это процесс самостоятельного воспламенения горючей смеси, который сопровождается существенной ударной силой. Наряду с этим возникают посторонние металлические звуки (будто стучат пальцы в поршневой).

Проверка исправности датчика детонации

На примере датчиков ВАЗовских моделей, рассмотрим алгоритм процесса.

  1. Подобраться к месту монтажа прибора можно снизу, поэтому поднимите машину на платформу смотровой ямы. Найдите датчик, отвинтите крепление к цилиндру, снимите со шпильки и достаньте из-под модуля.
  2. Отсоедините провода от автомобиля, нажимая на фиксатор.
  3. Для начала, устроить визуальный осмотр сигнального провода, устранить обрывы (если они есть). Затем проверить экранизирующую оплетку, также, соединить оборванные участки. Напоследок протестировать розетку на наличие в ней тока, и прочность ее крепления.
  4. Присоедините к вольтметру, соблюдая полярность.
  5. Детонацию можно имитировать легким постукиванием по корпусу датчика. На измерители должны фиксироваться скачки напряжения. Если стрелка не реагирует на постукивания, значит, датчик поломался.
  6. Дополнительно измерьте сопротивление, оно должно быть бесконечно велико, если датчик исправен.
  7. По результатам проверки примите решение о замене, либо о восстановлении датчика. После чего, ставим его обратно на место, соединяя со шпилькой, вкрутив гайку и соединив провода.
  8. К выбору нового датчика отнеситесь серьезно. Помните о том, что это важная деталь, отвечающая за долговечность двигателя вашего авто. Выбирайте качественную и подходящую вашей машине марку производителя.
  9. В иностранных моделях датчик помешен в охлаждающий тракт двигателя и залит этой жидкостью. Перед демонтажем, требуется слив ОЖ. Только после этого он выкручивается с посадочного места, отсоединяется аккумулятор.
  10. Убедитесь, что двигатель достаточно холодный. Присоедините аккумулятор.
  11. Вкрутите новую деталь, резьбовой частью, в его стандартное место. Не переусердствуйте, вкручивая, можно повредить датчик.
  12. Залейте недостающую жидкость и, включив зажигание, чтобы проверить возможные утечки.

Проверку можно произвести, не снимая датчик с места. Необходимо просто подключить осциллограф к датчику и завести мотор

Также, нужно осторожно постукивать по корпусу металлическим предметом. График должен скакать как бешенный, если с датчиком все в порядке

Нужно всегда помнить, что игнорируя посылы датчиков о нарушениях происходящих процессов, вы подвергаете свой автомобиль определенной опасности. Результатом этого, неминуемо, станет ускоренное исчерпание заложенных ресурсов отдельных элементов и всей конструкции в целом. Устранение последствий всегда будет стоить дороже, чем его профилактика.

Как проверить датчик детонации

  • Равной заменой рабочим датчиком.
  • Тестирование электронного блока на запущенном двигателе.
  • С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

  1. Повышенный расход топлива.
  2. Плохая приемистость.
  3. Загорается индикатор «Чек» на приборной панели.
  4. Часто возникающий звук детонации.
  5. Большая дымность выхлопных газов.
  6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

  1. Широкополосные датчики.
  2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Подведем итоги

Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя

При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем

Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема.  При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше. Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине. Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине

Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.

  • Чистка и настройка дроссельной заслонки

    Почему периодически нужно чистить дроссельную заслонку. Как почистить заслонку, обучение и адапатация дроссельной заслонки после чистки, полезные советы. Читать далее

  • Неисправности датчика положения дроссельной…

    Датчик положения дроссельной заслонки ВАЗ: признаки неисправностей ДПДЗ, снятие и проверка ДПДЗ мультиметром, рекомендации. Читать далее

  • ДПДЗ: что это такое и как работает?

    Устройство, назначение и принцип работы датчика положения дроссельной заслонки. Виды ДПДЗ, распрстраненные неисправности и спсобы проверки датчика. Читать далее

  • Замена датчика кислорода: интервалы замены…

    Почему возникает ошибка кислородного датчика автомобиля: причины ошибок лямбда-зонда, как проверить датчик кислорода, замена кислородного датчика. Читать далее

  • На холодном двигателе плавают обороты

    Плавающие холостые обороты двигателя «на холодную». Основные неисправности, симптомы и выявление поломки. Неустойчивый холостой ход дизельного двигателя. Читать далее

  • Датчик холостого хода ВАЗ 2110: неисправности…

    Регулятор (датчик) холостого хода ВАЗ 2110: устройство, принцип работы и основные признаки неисправностей РХХ 2110. Диагностика неполадок, ремонт и замена. Читать далее

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
