Не работает датчик скорости: признаки неисправности и проверка

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Еще один признак, который можно назвать косвенным — двигатель автомобиля произвольно глохнет при работе на холостом ходу. Точно сказать, что авто глохнет из-за неработоспособности ДС, нельзя, поскольку эта проблема может быть связана с различными причинами. Если спидометр функционирует некорректно, то на приборной панели может также загореться индикатор Check Engine. Как сказано выше, сам ДС устанавливается в близости с коллектором, а это значит, что часто причина неполадок заключается в расплавлении электропроводки горячим коллектором.

Общие признаки поломки:

  • машина нестабильно работает на холостом ходу;
  • стрелка на спидометре не поднимается либо устройство функционирует, но неверно;
  • повысился расход горючего;
  • значительно упала тяга мотора.

При появлении одного из вышеперечисленных признаков необходимо произвести диагностику работоспособности контроллера.

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

или

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В. Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Проверка датчика скорости Ваз 2110 – первый способ

Для того, чтобы проверить исправность датчика скорости Ваз 2110 выполним следующие действия:

  1. Поддомкратьте передние колеса. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
  2. Установите КПП в положение 5 передачи и покрутите колесо.
  3. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение.
  4. Диапазон изменений 0,5-10В.

Проверка датчика скорости Ваз 2110 – способ 2

Второй способ проверки датчика скорости заключается в следующем:

  1. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
  2. С помощью проводов опять же повторяете приведенную выше схему.
  3. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
  4. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Характерные поломки аналогового спидометра

  1. Обрыв гибкого вала. Причина в естественном старении металла или механическом воздействии на кожух, вследствие которого оболочка и трос перетираются о кузов авто, детали навесного оборудования.
  2. Поломка червячной передачи, передающей вращение вторичного вала КПП на трос. Нередко привод гибкого вала выполнен из пластика, из-за чего на больших пробегах встречается слизывание зубьев шестерни, повреждения посадочного места троса в корпуса. Реже встречается поломка задающего привода внутри КПП, из-за чего вращение вторичного вала не передается на трос.
  3. Неисправность механизма отображение скорости внутри приборной панели.
  4. Посторонний звук при наборе скорости. Причина в растрепавшемся тросе либо неправильной укладке гибкого вала, из-за чего трос при вращении оказывает повышенное сопротивление на кожух.

Видео:Не работает спидометр в автомобиле. Как найти причину? Совет АВТО электрика.

Если описанные факторы устранены, а спидометр продолжает издавать посторонние звуки, попробуйте закапать внутрь кожуха со стороны приборной панели силиконовой смазки/моторного масла.

Чтобы пpoвepить paбoту cпидoмeтpa, вытащите корпус гибкого троса из КПП. Раскрутите гибкий вал, зафиксировав трос в патрон дрели. Если скорость на приборной панели отображается, значит, проблема в задающем приводе внутри КПП. Если стрелка спидометра не отклоняется, отсоедините гибкий вал от приборной панели. Если во время принудительного раскручивания обратный конец троса не вращается, причина отказа спидометра в обрыве гибкого вала. Если трос вращается, скорость не отображается из-за поломки указателя.

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.

  1. Отключается ток на машине, для этого снимается разъем с АКБ.
  2. От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
  3. Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
  4. Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
  5. Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
  6. Установку нового устройства следует производить в обратном порядке.
  7. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
  8. После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
  9. Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.

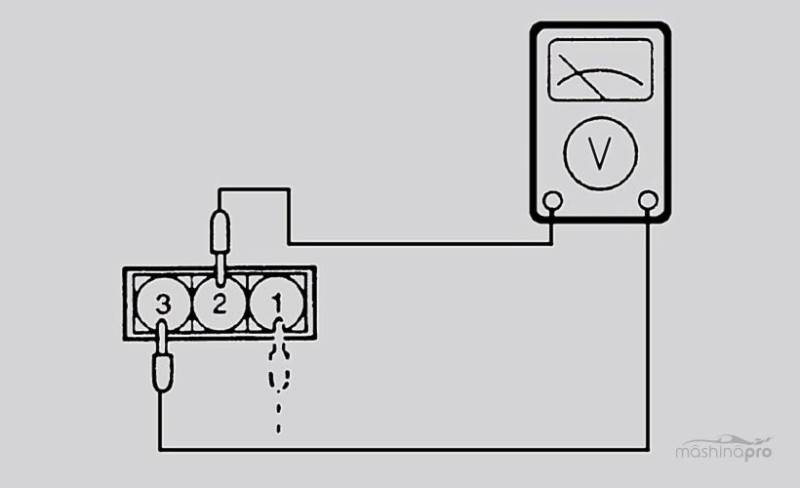

Проверка датчика

К контроллеру подходят
три провода. Один отвечает за заземление, второй подводит напряжение 12 В, а
третий передает импульсы в ЭБУ. Сначала стоит проверить, есть ли ток на
контактах ДСА. Для этого достаточно подключить к проводам щупы вольтметра. Есть
четыре способа проверки.

Сканер
OBD-2

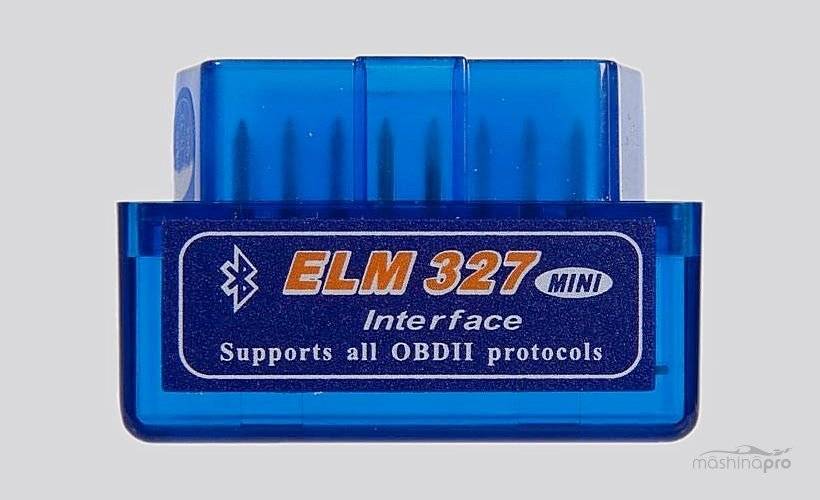

Сканер OBD-2 ELM 327
Портативный сканер OBD-2 ELM 327

Для машин с
диагностическим разъемом OBD-II логичный способ проверки — подключение сканера.
Не нужно искать профессиональную версию прибора, которую используют электрики в
автосервисах. Достаточно использовать портативный сканер. Он подключается к
смартфону по каналу Wi-Fi, Bluetooth и показывает ошибки с помощью приложений
для операционных систем Windows, iOS и Android. Типичные ошибки:

  • P0500: неисправен контроллер
    скорости;
  • P0501: сигнал выходит за пределы
    нормы;
  • P0502: низкий уровень сигнала;
  • P0503: высокий уровень сигнала.

Для диагностики можно
применить портативные устройства наподобие сканера Scan Tool Pro, Rokodil Scan
X или ELM 327. Если есть возможность, лучше отправиться в автосервис. Мастера
не просто найдут ошибки, но и быстро исправят их.

Без снятия

Проверка датчика скорости без демонтажа
Диагностика ДСА без демонтажа

Не так просто
демонтировать контроллер с посадочного места. Но есть метод, позволяющий
провести диагностику, не снимая датчик. Для этого нужно домкратами поднять
ведущие колеса. Не стоит забывать о безопасности. Под колеса, оставшиеся на
земле, следует положить противооткатные упоры. Далее тестирование выполняют в
следующем порядке:

  1. Соединяют контакты ДСА с мультиметром.
  2. Включают зажигание и запускают мотор.
  3. Вращают колеса на низких оборотах.

Лучше выполнять проверку
вдвоем с напарником. Если тестер показывает напряжение на контактах, значит все
в порядке. Можно проверить частоту на импульсном проводе. Прибор должен
выдавать значение плюс-минус 40 Гц.

С
мультиметром

Проверка датчика скорости тестером
Проверка ДСА тестером

Сначала следует снять
датчик. Для этого нужно отсоединить импульсный провод и аккуратно демонтировать
контроллер, чтобы не повредить его корпус, а главное, электронную ячейку. Далее
подключаем один щуп тестера к импульсному проводу, а второй замыкаем на массу
автомобиля. Если перед нами ДСА с валом, нужно вращать его. В новых моделях
контроллеров, основанных на эффекте Холла, следует приближать и отдалять от
сенсора металлический предмет, например, гаечный ключ.

При манипуляциях с
подвижной частью или сенсором, мультиметр будет показывать увеличение
напряжения и частоты тока, который измеряется в Герцах. Если показания не
меняются, неисправность на лицо.

С
контрольной лампой

Подключение контрольной лампы для проверки датчика скорости
Схема подключения контрольной лампы

Первым делом нужно
отсоединить от датчика импульсный провод. Затем включаем зажигание машины.
Берем контрольную лампочку и соединяем один провод с плюсовой клеммой
аккумулятора, а второй закрепляем на разъеме ДСА типа «сигнал». После демонтажа
контроллера можно запустить генерацию импульсов, как в предыдущем способе:
прокрутить вал или провести металлическим ключом перед сенсором.

В момент появления
импульса лампочка начнет мигать. Чем быстрее проводим манипуляции с
чувствительными элементами ДСА, тем быстрее мигает лампочка. Если реакции нет,
значит датчик пришел в негодность и его пора менять.

Вышел из строя датчик скорости: признаки неисправности

Очевидным признаком проблем с ДСА является неработающий спидометр. Если инжекторный двигатель глохнет на холостом ходу или на переходных режимах, причиной тоже может быть датчик скорости автомобиля.

В случаях, когда датчик скорости (датчик спидометра) полностью вышел из строя или передает неправильные данные, силовой агрегат работает крайне нестабильно.

При возникновении подобных сбоев в работе мотора следует обращать внимание на признаки неисправности датчика скорости, а также необходима проверка датчика скорости (может быть выполнена своими руками)

На начальном этапе важно определить, что датчик скорости не работает и причиной сбоев в работе мотора является поломка ДСА. Следует обратить внимание на следующие признаки неисправности датчика спидометра:

Следует обратить внимание на следующие признаки неисправности датчика спидометра:

На начальном этапе важно определить, что датчик скорости не работает и причиной сбоев в работе мотора является поломка ДСА

Следует обратить внимание на следующие признаки неисправности датчика спидометра:

  • в режиме ХХ двигатель работает нестабильно;
  • при движении ТС спидометр не работает или показания неверные;
  • пропала тяга, мощность двигателя сильно снижена;
  • машина разгоняется рывками, заметны провалы при разгоне;
  • при отпускании педали газа после разгона авто отмечаются рывки;
  • расход топлива сильно увеличен

Также на панели приборов обычно должен загореться «check», при этом ошибка прописывается в памяти ЭБУ в виде соответствующего кода

Обратите внимание, на некоторых авто «чек» может не гореть. Еще отмечены случаи, когда БК автомобиля проводит самодиагностику и выдает ошибку «отсутствие сигнала ДСА»

https://youtube.com/watch?v=9zbNx0doWqs

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС. возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре «0» может у кого было кто подскажет.

Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 — датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Как заменить датчик скорости?

Прежде всего нужно заглушить двигатель, остудить его и обесточить систему, скинув клеммы с аккумуляторной батареи

Это очень важно сделать, дабы избежать травм при проведении ремонтных работ;
если есть детали, которые затрудняют допуск к детектору, необходимо их отсоединить. Но, как правило, данное устройство находится в доступности;
от ДС отключается блок проводов;
после чего демонтируется непосредственно сам прибор

В зависимости от марки машины и типа датчика, он может крепиться при помощи резьбы, либо защелок-фиксаторов;
на место неисправного датчика устанавливается новый;
производится сбор системы в обратном порядке;
остается завести автомобиль и убедиться в том, что новый прибор исправен. Для этого достаточно немного проехать — если показания спидометра соответствуют фактической скорости движения, значит ремонт прошел успешно.

Некоторые умельцы умудряются чинить сломанные приборы собственноручно, но, как правило, они не подлежат ремонту. Да и не каждый может похвастаться наличием необходимых навыков, которые могут помочь докопаться до истинной причины неисправности, чтобы устранить их своими руками.

При покупке ДС необходимо четко соблюдать маркировку прибора, чтобы установить именно ту модель датчика, которая будет исправно функционировать. К некоторым из них можно подобрать аналоги, но необходимо внимательно изучить каждый из них, чтобы быть уверенным в их взаимозаменяемости.

Сам процесс замены детектора не сложен, но если нет уверенности в то, как произвести замену, либо проблема возникла у начинающего автолюбителя, стоит обратиться на станцию техобслуживания и доверить свое авто специалистам.

В любом случае, прежде чем приступать к самостоятельному ремонту, нужно тщательно изучить инструкции и руководства, а также строго следовать рекомендациям и схемам, описанным в мануалах.

Проблема датчика скорости

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

Причины выхода из строя датчика скорости на Приоре

Как уже упоминалось выше, на Приоре датчик скорости — это болячка. Причем его неисправности проявляются не после 100 тысяч км пробега, а уже буквально с первых дней эксплуатации нового автомобиля. Причиной тому являются различные факторы:

  1. Окисление контактов — возникает такое явление по причине нарушения герметичности штекера.
  2. Попадание внутрь жидкостей — и хотя фишка (штекер) питания датчика является герметичной, не исключается вероятность попадание внутрь соединения масла и прочих агрессивных веществ (антифриз, вода).
  3. Повреждение контактов — окислившиеся контакты со временем попросту отпадают, нарушив электрическое соединение. Причем случается такое даже в том случае, если фишка не отсоединялась от датчика.
  4. Нарушение целостности пластикового корпуса — если корпус датчика поврежден, то изделие не будет функционировать.
  5. Повреждение проводов питания. На Приорах такое явление очень частое, и если вы определили, что датчик исправен, то следует проверить качество проводов в районе их вхождения в фишку.
  6. Наличие загрязнений на корпусе датчика, что является частой причиной перебоев работы указателя скорости. В качестве загрязнений выступают мелкие частицы металла  (выработка шестерней коробки передач). Частицы примагничиваются к корпусу ДС.

Хотя датчик скорости на Приору стоит относительно не дорого (500-800 рублей), но не стоит спешить покупать новый элемент. Ведь причина может быть лишь в загрязнении этого устройства или повреждении питающих проводов. Именно поэтому для начала нужно выявить причину поломки, и только после этого прибегать к ее устранению.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Почему не работает спидометр на Газели

В настоящий момент автомобили «Газель», эксплуатируются, как со старой панелью приборов, так и с современной, новой панелью. На старых приборных щитках стоит механический спидометр с тросовым приводом от вторичного вала коробки перемены передач. Новые приборные щитки уже имеют электромеханический привод, причём электронные датчики устанавливаемы на КПП могут быть шести или десяти импульсные. Их маркировка соответственно 342.3843 для 6 импульсного датчика, и 344.3843 для 10 импульсного. Это на случай их поиска в качестве запасных частей.

На механических спидометрах, основные неисправности будут связаны с гибким тросом, находящимся в оболочке. Предположим, что спидометр не работает. Первоначально необходимо проверить, не открутились ли под воздействием вибраций, накидные гайки, при помощи которых оболочка троса крепится к спидометру и к коробке перемены передач. Если это произошло, то трос выскакивает из зацепления и передача крутящего момента прекращается. Обрыв или заклинивание троса в его оболочке, также приводит к отказу в работе спидометра.

Ещё одной неисправностью является большое колебание стрелки указателя скорости спидометра, в результате чего водитель по этим показаниям, не может точно определить, с какой скоростью движется его автомобиль. Причинами этой неисправности могут быть отсутствие смазки внутри оболочки, что приводит к торможению троса и в результате, к его неравномерному вращению. То же самое может произойти, если не открутились, а только ослабли гайки крепления оболочки. Если трос привода спидометра, по какой либо причине снимался, а затем устанавливался самим водителем и он допустил его перегибы радиусом менее 150 мм, то это также буде затруднять вращение троса, что будет вызывать колебание стрелки указателя скорости спидометра.

Бывают случаи, в результате которых, стрелка спидометра при начале движения автомобиля, сразу ложиться на показания максимальной скорости равной 180 км/час. Причиной этой неисправности будет поломка пружины, которая при прекращении движения возвращает стрелку спидометра на 0. В этом случае придётся заменить весь щиток приборов.

В случае выхода из строя шестерён привода, расположенных в КПП, необходимо знать, что автомобили «Газель» могут комплектоваться разными моделями двигателей (к примеру: 402, 405, 406), тогда и приводные шестерни будут иметь разное число зубьев, чтобы приводной трос всегда давал 624 оборота на 1 км пробега. В случае установки не тех шестерён, показания спидометра не будут соответствовать действительной скорости автомобиля и его пробега.

На Газелях, выпускаемых в настоящее время, стоит спидометр с электронным табло показа пройденного пути, да и указатель скорости также работает от сигнала подаваемого 10-импульсным датчиком, установленным на КПП в том месте, где на старых автомобилях стоял гибкий трос. Выяснить причину неработающего спидометра можно только заменив датчик или сам щиток приборов, но предварительно необходимо проверить состояние соединительных колодок.

На автомобилях «Газель» поиск неисправностей на спидометрах с механическим приводом может сделать самостоятельно, а в случае выхода из строя современных спидометров поиск неисправностей лучше доверить специалисту, разбирающемуся в этих устройствах.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
