Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Как правильно почистить ДМРВ?

Стоимость нового датчика порой достигает 4000 рублей. При выявлении его поломок без этих трат не обойтись. Но при загрязнении устройства можно почистить его самостоятельно. Для этого применяют специальные химические средства, которые продаются в автомагазинах. Например, химия от компании   Liqui Moly. Неплохо помогает смесь 30% дистиллированной воды и 70% изопропилового спирта. Для промывки детали нежелательно использовать средства для чистки карбюратора, WD-40, жидкости для мытья посуды или окон.
Прочистка делается так:

  • Снять устройство и его корпус с автомобиля;
  • Отделить датчик от корпуса. Для откручивания креплений можно применять плоскогубцы;
  • Промыть резисторы и каналы детали химией. При использовании средства её нужно прогреть строительным феном примерно до 70 градусов.
  • Просушить сенсор устройства;
  • Промыть корпус мыльным раствором, а затем – водой и просушить его;
  • Собрать элемент и установить на место.

В целях экономии некоторые водители пытаются восстановить работоспособность сломанного  ДМРВ с помощью установки дополнительных резисторов, изменений прошивки ЭБУ или перекрытие части канала подачи воздуха алюминием. Применение этих способов может быть опасно или неэффективно. Поэтому в случае поломки деталь необходимо поменять.

Симптомы и диагностика неисправностей

Так как ДМРВ — это электронное оборудование, причем совсем непростое, большинство автовладельцев не решается диагностировать его самостоятельно и по старинке несет в автосервис. Но довольно часто, только лишь подсоединив диагностирующее устройство к датчику, автомастер заявляет, что устройство совершенно неисправно, его нельзя починить, его место только на свалке. Не сомневайтесь, если принести абсолютно новый датчик, мастер сообщит то же самое.

Но любой незаинтересованный эксперт скажет, что ДМРВ — практически неубиваемое устройство. Оно может давать сбой, порой серьезный, но это вполне поправимая проблема, дело, которое займет не больше часа. Но как проверить ДМРВ на работоспособность? Очень просто. Если, поставив новый датчик на машину, вы заметили, что она заработала отлично, значит, проблема крылась именно в нем. Если же ситуация ничуть не стала лучше, значит, нечего тратить свои силы, время и деньги на пустые хлопоты по замене совершенно «здорового» датчика.

Чуть выше мы упоминали такой прибор, как мультиметр. Понять, исправный датчик или нет, можно, узнав напряжение устройства. Если все в норме, то мультиметр выдает 1-1.2 Вт. Если есть какие-то проблемы, то шкала идет вниз, критическая отметка начинается уже с 0.99 Вт. Если, наоборот, напряжение больше нормы, например 1.037, то это говорит об одном: датчик сильно засорен, поэтому и ошибается в показаниях. Если его прочистить, он снова заработает в прежнем темпе.

Прежде всего это резкое увеличение потребления горючего. Здесь не стоит ругать автомобиль за большие «аппетиты»: он не виноват, и производитель не виноват, тут просто нужно «подлечить» своего «железного коня». Конечно, такое может произойти не только в случае с поломкой датчика, но уже по этому факту можно прийти к верной мысли: скорее всего проблема кроется именно в крошечном устройстве.

Также, когда мотор теряет мощность, горячий двигатель перестает заводиться. Автомобиль, прежде динамичный и управляемый, превращается в какого-то монстра на колесах, который постоянно теряется в управлении и «зависает». И, наконец, если вы увидели на панели приборов простую надпись Check Engine, то сомнений уже быть не может: это датчик просит вас о «скорой помощи».

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

дроссельная заслонка

Как проверить ДМРВ

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика.

Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода.

В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

  • Розовый (или розово-черный): провод к главному реле;
  • Зеленый: провод к заземлению;
  • Серый: провод к питанию;
  • Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

  • Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
  • Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
  • Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
  • Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
  • Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
  • Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

  • Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
  • Забитый маслоотбойник системы вентиляции картера;
  • Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Почему на ваз не крутит стартер

Не работает спидометр на ваз 21099 инжектор

Как заводить ваз с толкача

Как заменить дефлекторы ваз 2114

Расход бензина ока. Город, трасса, смешанный цикл

Какое лучше трансмиссионное масло для ваз

Электрическая схема ваз 21213 нива карбюратор

Как заварить редуктор на ваз 2106

Устройство ДМВР на ВАЗ 2114

Общая конструкция датчика состоит из двух нитей, выполненных из сплава на основе платины. Нити прогреваются электрическим током, при этом одна является рабочей, а вторая — контрольной. Рабочий элемент находится в потоке подаваемого в двигатель воздуха, который охлаждает деталь. По мере изменения температуры нити происходит рост или снижение сопротивления. Данные сравниваются с параметрами контрольного элемента, и на основе этого автоматически вычисляется количество прошедшего воздуха.

На более поздних моделях ВАЗ 2114 стали использоваться терморезисторы, обладающие повышенной долговечностью и точностью измерений. Именно такой датчик и применяется на ВАЗ 2114.

Где находится датчик массового расхода воздуха?

ДМРВ на ВАЗ 2114 размещается в воздушном тракте, расположенном за фильтром очистки воздуха. К датчику подведен жгут проводки, заканчивающийся штекером.

Место установки ДМРВ на мотор ВАЗ 2114

Конструктивные особенности датчика

На ВАЗ 2114 могут применяться ДМРВ отечественного и импортного производства. Конструкция устройств одинакова и соответствует приведенной ниже схеме.

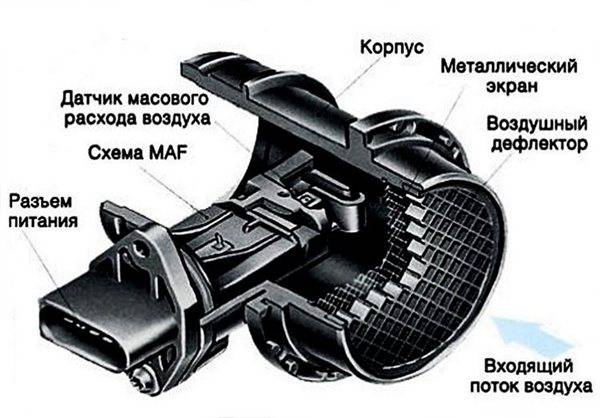

Конструкция ДМРВ ВАЗ 2114

В состав ДМРВ входят:

  • 1 — колодка для подключения жгута проводки;
  • 2 — контроллер работы датчика;
  • 3 — измерительный элемент;
  • 4 — внешний корпус;
  • 5 — металлическая защитная сетка;
  • 6 — направляющий дефлектор;
  • 7 — крепление тела датчика к корпусу;
  • 8 — направление потока воздуха.

Основные причины поломки датчика массового расхода воздуха

Наиболее частыми причинами отказа датчика являются:

  • попадание пыли;
  • загрязнение маслом;
  • короткое замыкание проводки из-за повреждения изоляции или штекера;
  • механическое повреждение активных элементов.

Какие факторы выводят из строя ДМРВ?

Факторы, вызывающие поломку ДМРВ:

  1. Причиной попадания пыли может стать неправильная установка датчика на фильтр, из-за которой перекашивается уплотнительное кольцо. При этом дефекте на входной сетке датчика будет присутствовать тонкий налет загрязнения. Еще одной причиной запыленности является забитый воздушный фильтр, поэтому регулярное обслуживание продлевает жизнь ДМРВ.
  2. Масло забрасывается на датчик в случае повышенного уровня в картере или при засоренном маслоотделителе в системе вентиляции. Дополнительным негативным фактором является износ двигателя, вызывающий активное попадание смазки в вентиляцию картера.
  3. Попадание на изоляцию острых предметов, замасливание. Подобные воздействия являются следствием неаккуратного ремонта.
  4. Повреждения датчика возможны при обслуживании автомобиля (удары по корпусу) или в процессе неправильной чистки активной части.

Восстановление и увеличение срока эксплуатации ДМРВ Ниссан

Этот прибор является одним из самых дорогостоящих среди всех датчиков в автомобиле Ниссан. Бережное его эксплуатирование, а так же своевременные меры по очистке, помогут продлить жизнь устройства и избежать больших денежных затрат.

  1. Периодически промывать специальными спреями и средствами проводящую нить и всю полость прибора. При этом категорически запрещается лезть туда всякими посторонними предметами: ухочистками, спичками, ватными дисками и т. д. Во избежание химического растворения различных соединений и контактов, а также резиновых частей, не рекомендуется промывать кетон- и ацетонсодержащими жидкостями. Тут подойдет любая жидкость для очистки карбюратора. Не стоит и продувать «внутренность» датчика – можно повредить как саму нить, так и его контакты.
  2. Вовремя сменять воздушные фильтры, которые адсорбируют на себе львиную долю загрязнений, проникающих с воздушным потоком.
  3. Следить за изношенностью колец на поршне. Сквозь щели в резиновой основе колец на платиновый чувствительный элемент датчика попадают частички масла, образуя нагар, приводящий к полной поломке устройства.

Если диагностировали окончательную и полную поломку ДМРВ на Nissan, его надо менять, ремонту такое устройство не подлежит.

Особенности механизма

Перед тем, как ответить на вопрос, можно ли ездить без датчика ДМРВ, необходимо понять конститутивные особенности прибора. Устройство располагается во впускном тракте прохождения воздуха, сразу за фильтром. Колодка из сети каналов отвечает за подключение к блоку управления. В некоторых транспортных средствах современного производства возможна другая технология подключения.

Казалось бы, что работа заслонки простейшая. Нажимается педаль газа, открывается, воздух набирается в нужном объеме, заслонка закрывается и впускается меньшее количество. Но на практике дела обстоят иначе. Автолюбитель в процессе управления тс постоянно меняет показатели тем, что воздействует на педаль газа, следовательно мотор функционирует не равнозначно. Происходят завихрения и воздух не может входить в одинаковом объеме, расчет затрудняется.

Датчик ДМРВ различается по конструктивному устройству. Ездить можно с любым, если он подходит для машины. Выделяют:

  • механические;
  • ультразвуковые;
  • термические-анемоментрические.

Приборы многокомпонентные, но движущих частей нет. Этим фактом объясняется стабильность работы даже в сложных погодных условиях, долгий срок службы. Отремонтировать не представляется возможным, проще приобрести новое. Чувствительным элементом является сетка из никеля или проволока из платины. Характеристика зависит от компании-производителя. К конструктивной детали небольшого размера подсоединяется проволока, передающая электрический заряд. Элемент нагревается выше температуры воздуха, может достигать 100 градусов по Цельсию. Для никелевых агрегатов максимальный порог составляет 75 градусов, а для платиновых — до 100 градусов.


Оборудование, обязательное для машины, состоит из элементов:

  • схема;
  • корпус;
  • радиатор;
  • датчик;
  • патрубок;
  • сетка.

Неизменный показатель электричество импульса требуется для того, чтоб охлаждать элементы, на которые воздействует воздушный поток. Непосредственное определение показателя вхождения воздуха, то есть его объемных характеристик — по степени то, как изменяются показатели необходимого тока.

Старого образца механизмы определяют это по частотным импульсам, передаваемым на панель управления. Современные модели оборудования устанавливают требуемые показатели по нагревательным элементам и датчикам увеличения или снижения температуры. Элемент размещаются на специальной тонкой пленке, которая плотно вмонтирована.

Принцип работы

Принцип работы следующий:

  • на центр пленки посещается устройство, контролирующее подогрев, его степень и характеристики;
  • термодатчики подключаются к основной зоне нагрева, то есть, где наблюдается усредненные показатели;
  • два других термических датчика располагаются с двух сторон пленки (один скрывается за пленкой, а второй находится прямо на пути прохождения потока воздуха).

При нахождении транспорта в неактивном состоянии датчик никак не будет реагировать, так как температура одинакова всех элементов. Это объясняется тем, что входящие потоки охлаждают устройство, при этом показатели двух других неизменны — они не реагируют без вмешательства водителя. При начале движения наблюдается стремительное прохождение воздуха в оборудование, датчики начинают работать. Именно от объема всасываемого воздуха и степени подачи электрического тока, которое требуется на компенсацию адекватных значений, вычисляется разница температур. По этой характеристике определяется, сколько требуется расходного топлива, соотношение горючего.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь – это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Второй способ проверки ДМРВ

BOSH 0 280 218 004, 037, 116

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут и инструменты:

1. рожковый ключ на 10. 2. фигурная отвёртка и китайский тестер со свежей батарейкой.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов.

Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель!

Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям.

Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания.

Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров «напряжения с датчиков». Обозначается Uдмрв=…

2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии «из упаковки» 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени «износа» датчика. Попадание напряжения в указанный выше диапазон — лучший результат этой проверки.

Дальше возможны варианты:

1.01…1.02 — вполне рабочий датчик, очень неплохо. 1.02…1.03 — тоже приемлимо, но датчик уже не молодой. 1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену. 1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем. 1.05…и выше — источник проблем, давно пора заменить.

3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра.

4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием.

Закручиваем винты. Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.

В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.


Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Как работает датчик массового расхода воздуха ВАЗ 2114

Современный ДМРВ (он же MAF в английской интерпретации) с помощью чувствительных датчиков и специального алгоритма вычисления сравнивает показания сопротивления двух терморезисторов. Один из них является эталонным, его значение постоянно. Второй (выполненный из платиново-иридиевой проволоки) принудительно нагревается. Набегающий поток воздуха охлаждает проволоку, сопротивление меняется, и для уравнивания его с эталонным, требуется больший ток разогрева. Именно разница в силе тока (в данной конструкции по формуле Закона Ома измеряется напряжение) дает информацию в ЭБУ.

Точность измерений 1/100 вольта, поэтому малейшие неисправности ДМРВ мгновенно сказываются на качестве работы двигателя.

Проверка ДМРВ

ДМРВ

  • Контакт 5 (обычно жёлтого цвета) – отвечает за приём сигнала от электронного блока управления двигателем;
  • Контакт 4 (серого или белого цвета) – обеспечивает питание датчика;
  • Контакт 3 (зелёный) – заземление;
  • Контакт 2 ( розово – чёрный) – передаёт сведения на главное реле.


Проверка ДМРВ ВАЗ 2114 мультиметром выполняется по такому алгоритму:

  1. Перевести мультиметр в режим вольтметра и выставить на нём ток до 20 Вольт.
  2. Красный провод измерительного прибора присоединить к контакту 5 датчика, а чёрный – к контакту 3. Для удобства можно использовать булавки. Для проверки снимать ДМРВ не требуется.
  3. Включить зажигание. Двигатель запускать не требуется.
  4. Изучить показания прибора.

Показания тестера (напряжение датчика, В):

  • 006 – 1.01 Деталь совсем новая, работает идеально;
  • 02 – Нормальное, рабочее напряжение устройства;
  • 03 – 1.04 – Датчик израсходовал половину ресурса, но пока работает нормально;
  • 04 – 1.05 – Крайне изношенное состояние, желательна замена ДМРВ;
  • Выше 1.05- Датчик не работает или посылает в ЭБУ неверные сигналы.

Если параметры устройства далеки от нормальных или допустимых (0,006 – 1,04), оно нуждается в скорейшей замене.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом.Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора

Чистим резистор в несколько заходов.Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред

После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

Каков оптимальный расход воздуха для автомобилей ВАЗ 2114?

Количество необходимого для формирования смеси воздуха зависит от числа оборотов:

  • при холостом ходе (850-950 об/мин) — 9,5-10,5 кг воздуха в час;
  • на средних оборотах (2000 об/мин) — 19-21 кг воздуха в час.

Снижение подачи воздуха приводит к обеднению смеси, а увеличение — к обогащению. Небольшие отклонения точности замеров мало влияют на работу двигателя, но при ошибках в 2-3 кг мотор начинает работать нестабильно. Некоторые блоки управления компенсируют неточность измерения по данным от других датчиков. Например, блок Январь 5.1 дополнительно корректирует состав смеси, основываясь на сигнале от лямбда-зонда.
