Датчик детонации на Приоре – все подробности работы и замены

Замена Датчика Детонации на Bosch 0261231046 с правильным креплением.

Записки из прошлого.

Победил у себя одну проблему, связанную с этим датчиком и решил поделиться. На самом деле, ничего особенного. В Сети есть довольно много информации по решению этой проблемы. Просто в очередной раз подтверждена эффективность данной доработки.

Машина у меня лета 2011-го года, одна из первых SE. Контроллер — BOSCH ME17.9.7 с прошивкой B574DB03 (полный сток, ничего не прошивалось). Последние пол-года-год наблюдал по БК накопленную ошибку 0327 («Низкий уровень сигнала Датчика Детонации»). Чек (CE) при этом никогда НЕ горел. За машиной иногда замечалась следующая аномалия — «ревёт, но не едет». Шум от двигателя при динамичном разгоне действительно был какой-то нездоровый. А иногда приятное «жужжание» движка с отличным подхватом.

Пытался подлезть к ДД (Датчик Детонации) сверху для контроля разъёма на плохой контакт (окисление) и попытаться подтянуть его. Снял короб воздушного фильтра. Машина у меня с кондеем (Halla). В общем, скажу я так, это практически невозможно. Разъём я всё-таки скинул, порядочно заломав руки. Контакты оказались абсолютно чистыми. С трудом поставил разъём на место. Пытался надеть на болт крепления ДД головку на 13 с трещёткой 1/4 (другая туда просто не лезет), но ничего не получилось. ДД находится в растворе вилки тройника вентиляции картера и масляного щупа — очень трудно подлезть, всё делается только на ощупь и на холодном двигателе. Была смутная надежда, что передёргивание разъёма чуть очистит его и контакты ДД и ошибка пропадёт. Но следующая поездка это не подтвердила — опять 0327.

Ладно, все манипуляции будем делать снизу, сняв защиту картера («Шериф»).

А вот, собственно, предполагаемая причина данной проблемы (цитата взята из FAQ сайта chiptuner.ru):

«В канале АЦП ДД напряжение меняется в пределах от 0,1 до 0,4 В вместо положенных 0,6 -1,2В (естественно, ДД при этом исправен). Причина — заводское разгильдяйство — ДД прикручен винтом, закрученным в тело блока винтом М8х20, без пружинной шайбы. Лечение — вместо винта закрутить в тело штатную шпильку, ДД закрепить гайкой, с соответствующим моментом, установив пружинную шайбу. Aktuator»

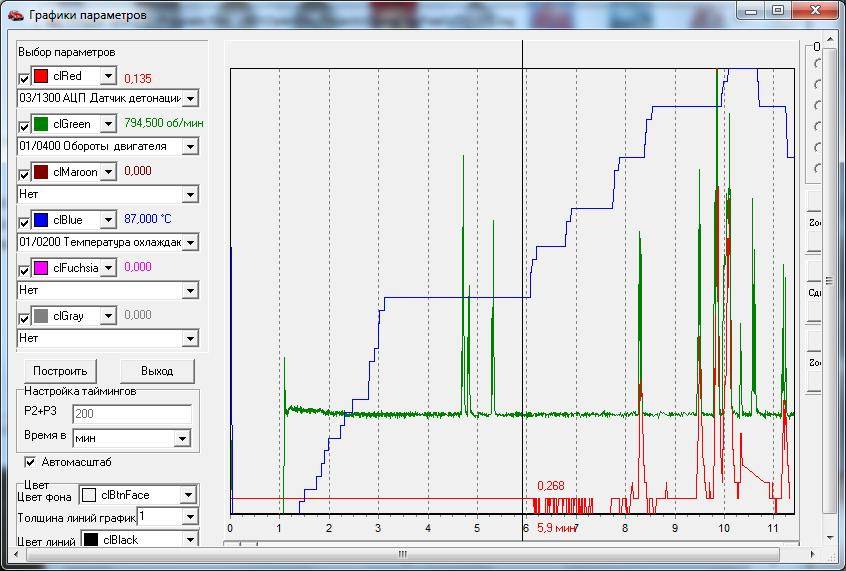

До всех работ решил глянуть диагностикой, что творится со штатным ДД. Использовал USB K-Line-адаптер от Штат (перешит специальной прошивкой для возможности диагностики) и программой OpenDiag v1.4.0 (последняя бесплатная версия). Вот что получилось.

АЦП ДД — красный график. Первые 5 минут после запуска двигателя там вообще тишина, даже при перегазовке. И лишь потом появляется какая-то активность. Ну и уровни сигнала. Обычно это чуть меньше 0.3В и при повышении оборотов получился максимум около 0.7В — очень мало.

Заказал я в Exist’е датчик детонации от BOSCH. Обошелся он мне в 1042 рубля. Пришёл действительно оригинал в коробочке нового образца. Почему сразу взял его? Очень не хотелось потратить опять пол дня на поездку в гараж, эстакаду, снятие защиты… +В Сети есть довольно много отзывов, что ДД от BOSCH «поставил и забыл» (высокая надёжность и лучшая чувствительность, по сравнению с отечественными ДД).

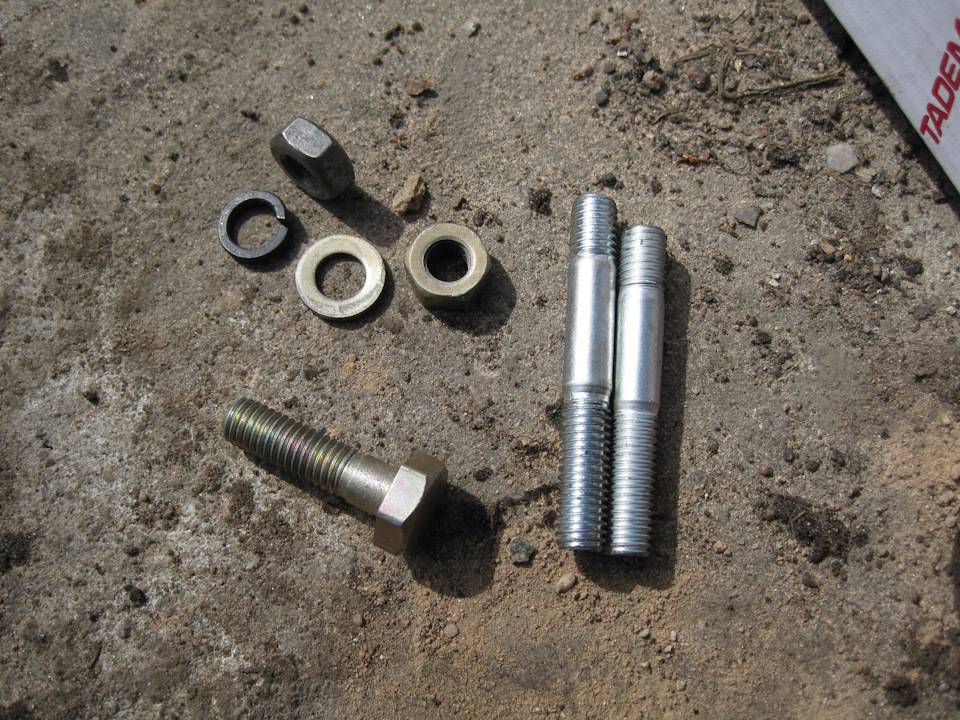

Шпильку М8х35 (и ещё +две других размеров) купил в Би-Би. Но лучше брать эту шпильку или эту. Обязательно шайбу «гровер» М8 и гайка М8 (на 13 или 14). Вот такой набор получился (на фото две не подошедшие шпильки).

Полез снимать родной датчик… На трещётку 1/2 наживил головку на 13, надел на болт датчика и… Стронул вообще без усилия! Вот и источник проблемы. Открутил, снял. Действительно, на заводе под болт даже не положили гровер.

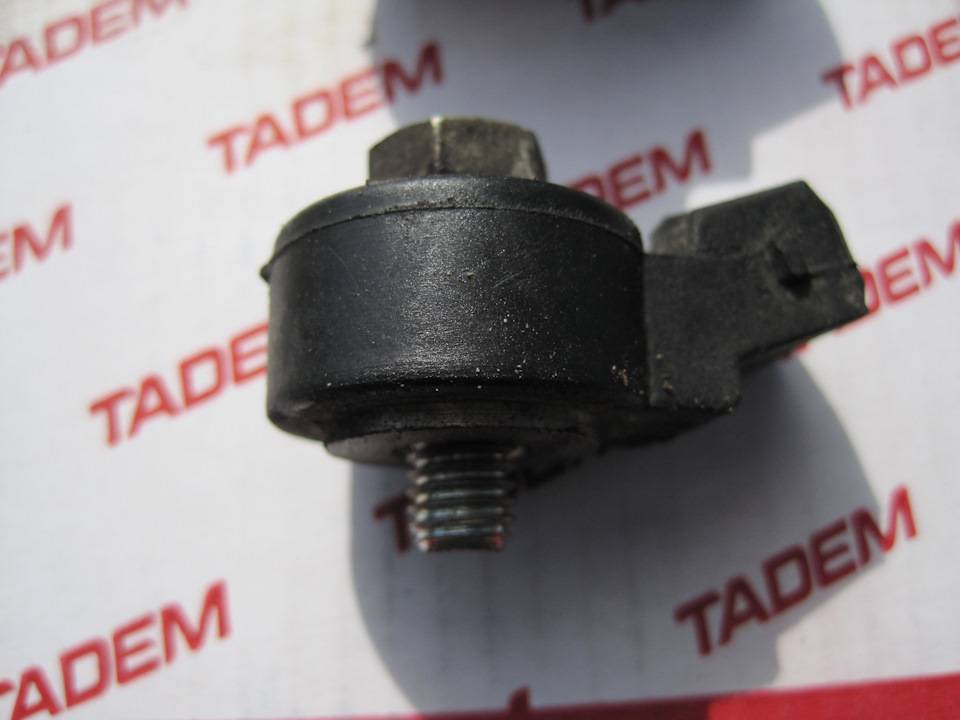

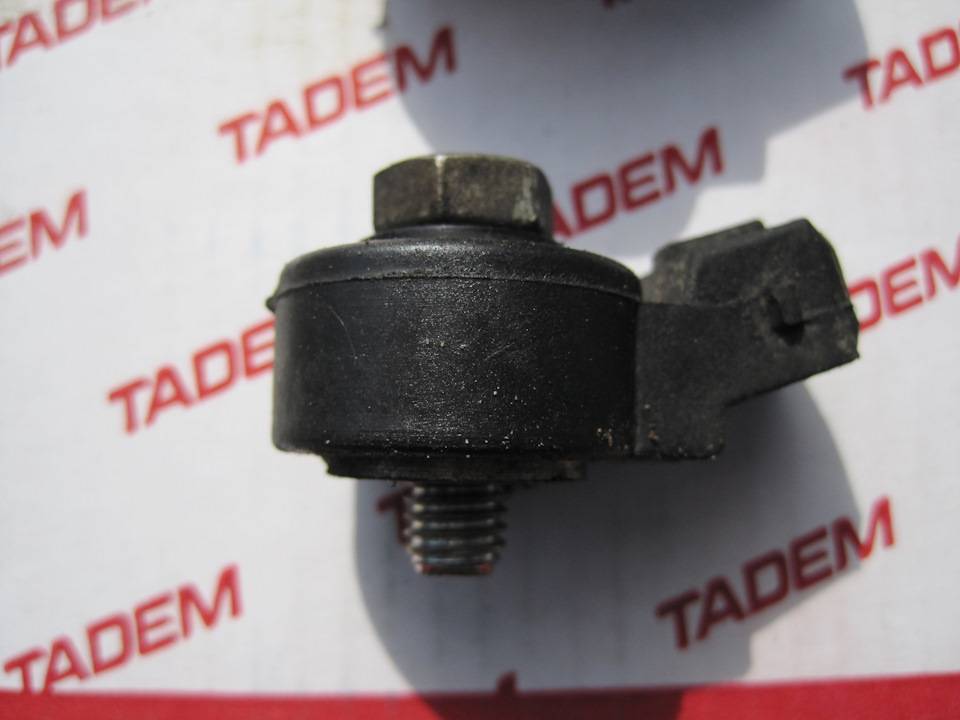

И посмотрите внимательно, сколь мало витков болта остаётся для резьбы в блоке.

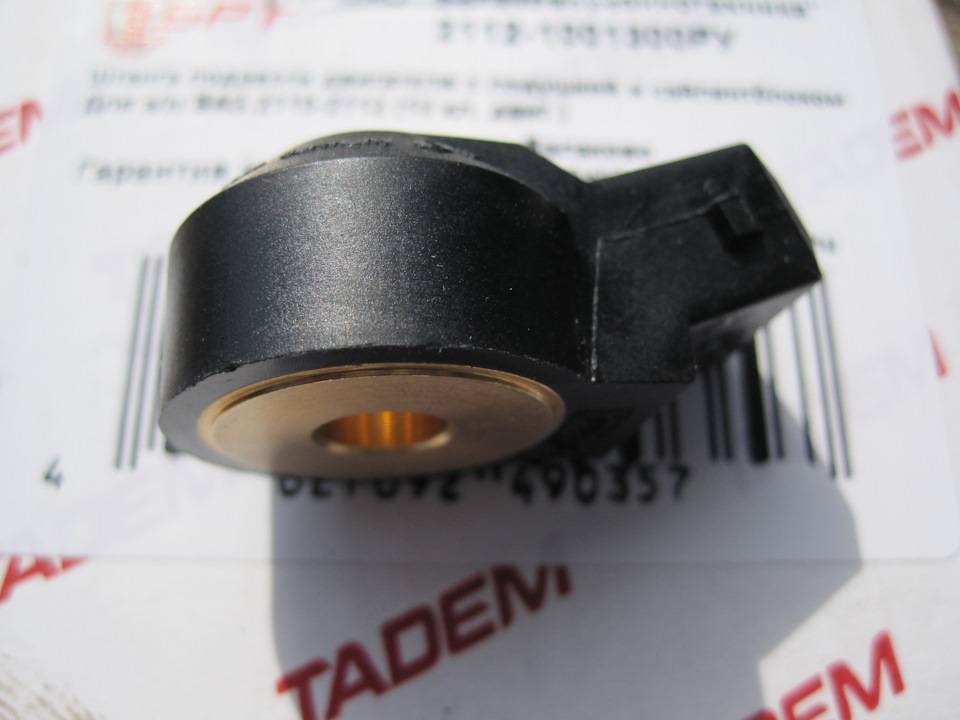

Кстати, вот ДД от BOSCH.

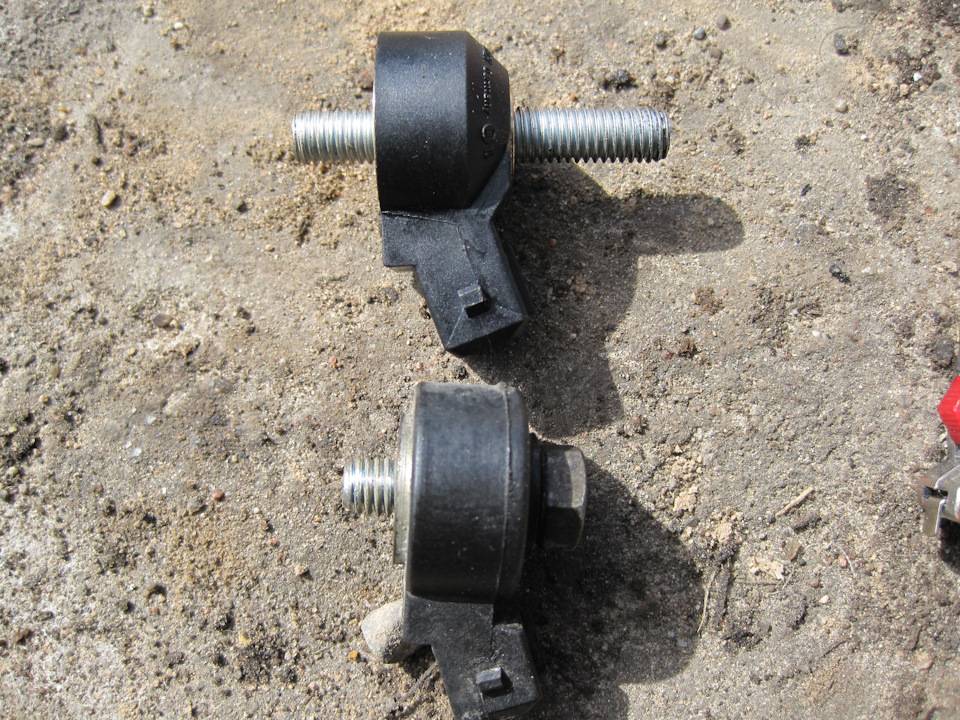

Примеряю нужную шпильку для ДД BOSCH. Внизу родной датчик с болтом. Т.е. в блоке ещё есть место для 3-4-х витков резьбы.

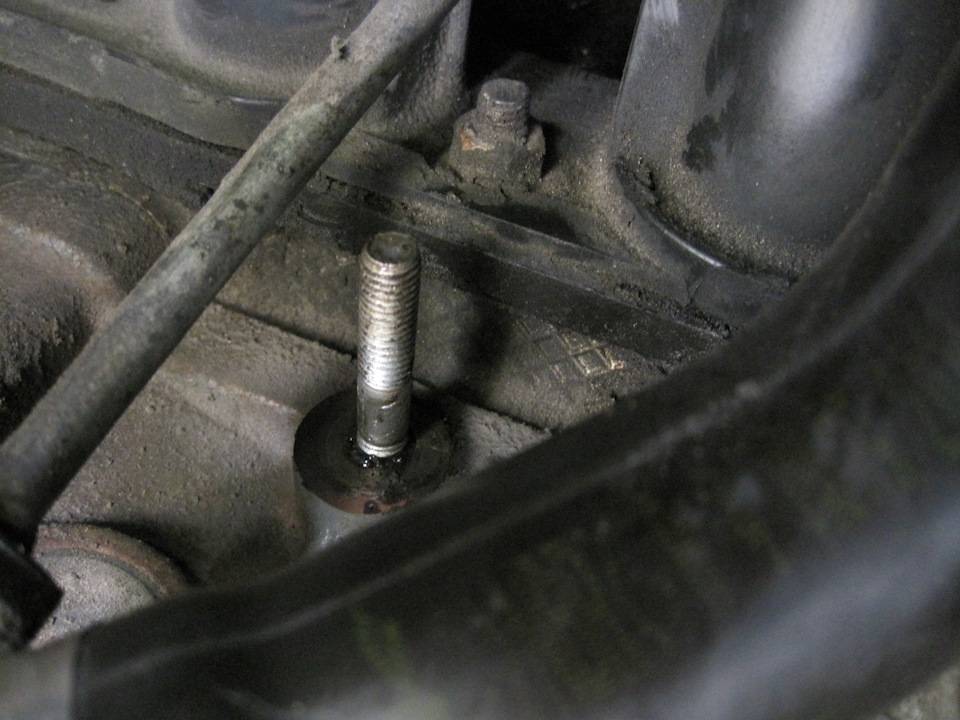

Завинтил шпильку в блок. Шпильковерта у меня нет, как смог затянул сбоку узкокубцами.

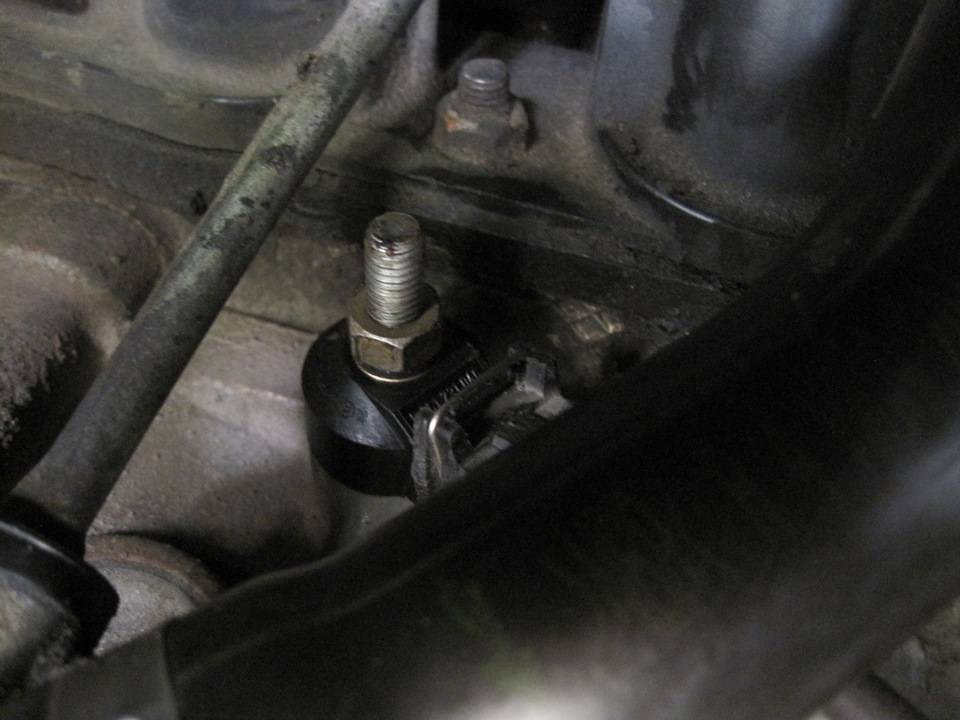

ДД BOSCH на месте. Под гайкой обязательно гровер на М8! Гайка на 13. Затянул, как показалось, на гране срыва. Дин.ключа у меня нет, а трещётка 1/2 позволяет развить приличный момент. Кстати, момент затяжки по мануалу — 15…24 Н.м.

Пока была снята защита, поменял ещё для профилактики нижнюю опору двигателя («гитару»). Родная была в идеальном состоянии, без единого надрыва резины. Но раз купил (вроде оригинал от БРТ)… Поставил, в общем.

Всё собрал, съехал с эстакады. Подключил ноут…

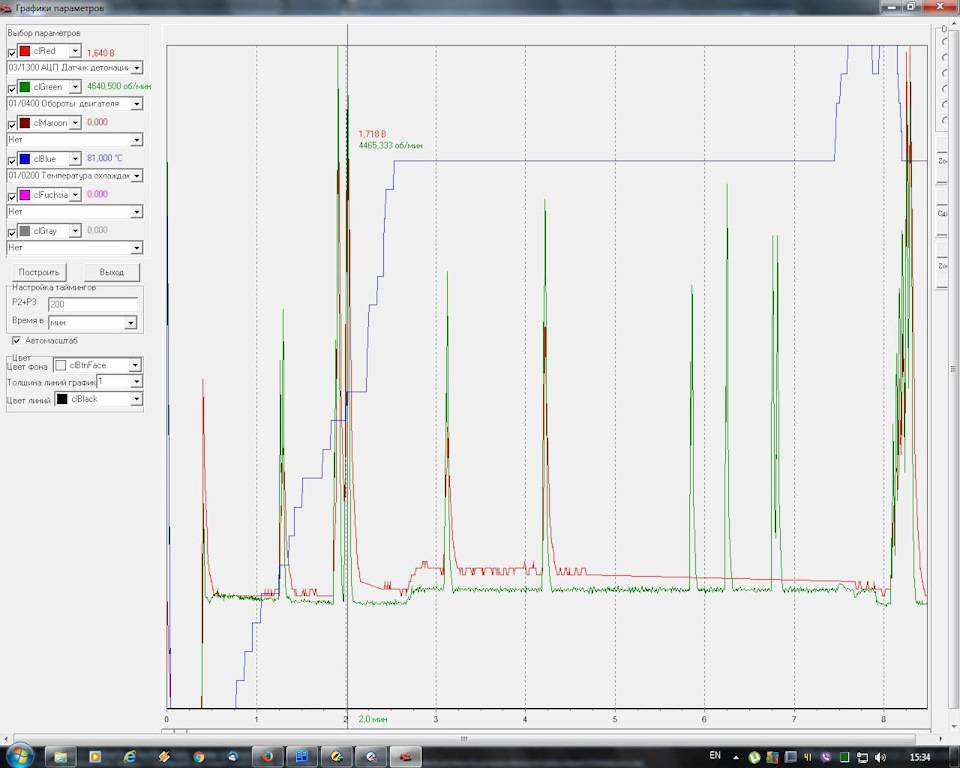

Вот теперь всё нормально! Амплитуда сигнала с ДД возросла примерно в ДВА раза! На перегазовках до 1.7 — 1.8В.

Проехал ужЕ более 250 км, ошибки больше нет (раньше ошибка гарантированно появлялась после одного-двух циклов поездки), двигатель не ревёт как сумасшедший, появилась динамика.

Всем рекомендую родной ДД на шпильку, гровер и гайку!

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

  1. В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
  2. На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
  3. Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
  4. При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

  1. При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
  2. В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Расположение прибора на Приоре

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

  • обрыв проводов;
  • поломка разъема с проводами;
  • выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

  1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
  2. Далее нужно демонтировать защиту двигателя.
  3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
  4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Место расположения ДУТ

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

  • поплавок;
  • диэлектрическая пластина с расположенным реостатом;
  • штанга, на которой находится контактный бегунок.

Внешний вид ДУТ

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

  • механическое повреждение корпуса бензобака;
  • поломка поплавка;
  • неисправности электрического характера;
  • нарушение в цепи питания;
  • неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

  1. Сначала демонтируем заднее сиденье.
  2. Затем выкрутив два самореза, снимаем крышку лючка.
  3. В верхней части модуля отключаем разъем с проводами.
  4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
  5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
  6. На следующем этапе вынимается прижимная пластина и модуль.
  7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
  8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Видео «Как заменить ДУТ на автомобиле Лада Приора»

В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

  • Произошла поломка внутри самого датчика.
  • Замыкание.
  • Оборвался сигнальный провод или экранирующая оплетка.
  • Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

  1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
  2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
  3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
  4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
  5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Датчик детонации двигателя Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе ваз 2170.Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива ваз 2171.Для замены датчика вам потребуется ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на металлический фиксатор колодки жгута проводов

3. …и отсоедините колодку от датчика детонации лада приора. Для наглядности шланг вентиляции картерных газов снят.

4. Ослабьте ключом затяжку болта крепления датчика детонации ваз 2172…

5. …и, вывернув рукой болт, снимите его вместе с датчиком детонации лада приора.

Примечание

Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации.

6. Установите датчик lada priora в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м.

Замок зажигания

Выключатель зажигания Лада Приора (Lada Priora)

Ремонт выключателя зажигания

Снятие и установка выключателя зажигания Лада Приора (Lada Priora)

Электронная система управления двигателем

Электронная система управления двигателем Лада Приора (Lada Priora)

Работа системы впрыска топлива

Работа системы впрыска топлива Лада Приора (Lada Priora)

Электронный блок управления

Электронный блок управления двигателем (контроллер) ЭБУ Лада Приора (Lada Priora)

Датчик температуры охлаждающей жидкости

Снятие и установка датчика температуры охлаждающей жидкости Лада Приора (Lada Priora)

Снятие и установка датчика детонации

Датчик детонации двигателя Лада Приора (Lada Priora)

Снятие и установка датчика расхода воздуха

Замена датчика массового расхода воздуха Лада Приора (Lada Priora)

Датчик скорости

Снятие и установка датчика скорости Лада Приора (Lada Priora)

Регулятор холостого хода двигателя

Снятие и установка регулятора холостого хода Лада Приора (Lada Priora)

Датчик коленчатого вала

Снятие и установка датчика положения коленчатого вала Лада Приора

Снятие и установка датчика концентрации кислорода Лада Приора (Lada Priora)

Диагностический датчик кислорода

Датчик детонации Лада Калина — это устройство, которое отвечает за обнаружение признаков детонации в двигателе автомобиля. Главным элементом изделия является пьеза элемент (пластина) реагирующая на вибрацию в ДВС.

В случае обнаружения детонационных признаков, датчиком считываются необходимые параметры и передаются в ЭБУ, после чего блок управления корректирует параметры зажигания для выравнивания работы мотора. ДД располагается на блоке двигателя и преобразует механические колебания в электрические импульсы. Наличие системы предотвращает излишние вибрационные процессы в двигателе, что в конечном итоге обеспечивает максимальную экономичность и раскрывает отличные динамические качества мотора.

В автомобилях Лада калина 1.6, 8 клапанов, датчик детонации располагается между вторым и третьим цилиндром.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.
