Обзор передней подвески на ВАЗ-2110 и какие детали в неё входят

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

  • Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
  • Ощущается биение в рулевом колесе;
  • Тормозной путь становится длиннее;
  • При поворотах автомобиль заносит;
  • Следы подтеков масла;
  • При движении по прямой автомобиль уносит в сторону;
  • В стойке наблюдаются стуки, посторонние шумы.

Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

  • Опорные подшипники разрушатся;
  • Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
  • Ступичные подшипники выйдут из строя;
  • Тормозной путь станет длиннее, что опасно на любом участке дороги;
  • Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

  1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
  2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Статья в тему:  Выбор и замена стоек на автомобиле ВАЗ 2114

Многообразие вариантов подвески

Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации.

В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.

Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.

Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.

Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.

Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.

Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля.

Наиболее распространенными изменяемыми параметрами являются:

  • степень демпфирования гасящего устройства (амортизаторного устройства);
  • степень жесткости упругого элемента (например, пружины);
  • степень жесткости стабилизатора поперечной устойчивости;
  • длина направляющих элементов (рычагов).

Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.

Ходовая часть ВАЗ 2103 / ВАЗ 2106

Передняя подвеска

  1. Палец шаровой опоры верхнего рычага.
  2. Поворотный кулак.
  3. Подшипник шаровой опоры верхнего рычага.
  4. Верхний рычаг.
  5. Шаровая опора верхнего рычага.
  6. Буфер хода сжатия.
  7. Кронштейн буфера хода сжатия.
  8. Резиновые прокладки крепления штока амортизатора.
  9. Шайба резиновой прокладки штока амортизатора.
  10. Опорный стакан амортизатора.
  11. Ось верхнего рычага.
  12. Резиновая втулка шарнира.
  13. Ось нижнего рычага.
  14. Поперечина.
  15. Кронштейн крепления поперечины к лонжерону.
  16. Кронштейн крепления штанги стабилизатора к лонжерону.
  17. Штанга стабилизатора поперечной устойчивости.
  18. Лонжерон.
  19. Нижний рычаг.
  20. Болты крепления оси нижнего рычага к поперечине.
  21. Кронштейн крепления штанги стабилизатора.
  22. Пружина.
  23. Амортизатор.
  24. Обойма вкладыша шаровой опоры нижнего рычага.
  25. Ограничитель поворота передних колес.
  26. Ступица колеса.
  27. Пыльник шаровой опоры.
  28. Палец шаровой опоры нижнего рычага.
  29. Колпачок гайки ступицы.
  30. Регулировочная гайка.
  31. Цапфа поворотного кулака.
  32. Тормозной диск.

Передняя подвеска независимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами). Поворотный кулак соединяется с верхним и нижним рычагами подвески шаровыми опорами. Шаровые опоры фиксируются на рычагах тремя болтами. В корпусе опоры располагается подшипник, защищенный от загрязнения резиновым пыльником. Палец шаровой опоры устанавливается в отверстие в поворотном кулаке и фиксируется самоконтрящейся гайкой.

Для уменьшения крена кузова на поворотах и улучшения управляемости автомобиля, передняя подвеска оснащена стабилизатором поперечной устойчивости. Стабилизатор фиксируется двумя кронштейнами на лонжеронах кузова и двумя кронштейнами на нижних рычагах.

Задняя подвеска

  1. Пружина.
  2. Опора буфера хода сжатия.
  3. Чашка.
  4. Верхняя прокладка пружины.
  5. Верхнее седло пружины.
  6. Верхняя продольная штанга.
  7. Тяга рычага привода регулятора давления.
  8. Шайба шпильки крепления амортизатора.
  9. Резиновая втулка головки амортизатора.
  10. Кронштейн крепления амортизатора.
  11. Дополнительный буфер хода сжатия.
  12. Кронштейн крепления верхней продольной штанги к балке заднего моста.
  13. Распорная втулка верхней продольной штанги.
  14. Резиновая втулка верхней продольной штанги.
  15. Шайба распорной втулки.
  16. Распорная втулка нижней продольной штанги.
  17. Резиновая втулка нижней продольной штанги.
  18. Кронштейн крепления верхней продольной штанги к балке заднего моста.
  19. Нижняя продольная штанга.
  20. Амортизатор.
  21. Кронштейн крепления поперечной штанги к кузову.
  22. Регулятор давления задних тормозов.
  23. Защитный чехол регулятора давления.
  24. Ось рычага привода регулятора давления.
  25. Болты крепления регулятора давления.
  26. Торсионный рычаг привода регулятора давления.
  27. Крепление опорной втулки рычага.
  28. Опорная втулка.
  29. Поперечная штанга.
  30. Нижняя прокладка пружины.
  31. Опорная пластина кронштейна крепления поперечной штанги.
  32. Кронштейн крепления троса привода стояночного тормоза.
  33. Нижнее седло пружины.
  34. Буфер хода сжатия.
  35. Кронштейн крепления верхней продольной штанги.
  36. Болт крепления верхней продольной штанги.

Задняя подвеска зависимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами).

Задняя подвеска представляет собой четыре продольных и одну поперечную штангу. Продольные и поперечная штанги соединены с кузовом и балкой моста резинометаллическими шарнирами.

Ход балки заднего моста вверх ограничен двумя основными, установленными в пружине, и одним дополнительным, установленным на кронштейне на днище кузова, буферами хода сжатия.

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

  • Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
  • Ощущается биение в рулевом колесе;
  • Тормозной путь становится длиннее;
  • При поворотах автомобиль заносит;
  • Следы подтеков масла;
  • При движении по прямой автомобиль уносит в сторону;
  • В стойке наблюдаются стуки, посторонние шумы.


Схема устройства Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

  • Опорные подшипники разрушатся;
  • Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
  • Ступичные подшипники выйдут из строя;
  • Тормозной путь станет длиннее, что опасно на любом участке дороги;
  • Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

  1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
  2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Статья в тему: Выбор и замена стоек на автомобиле ВАЗ 2114

Передняя подвеска ВАЗ-2110, 2111, 2112

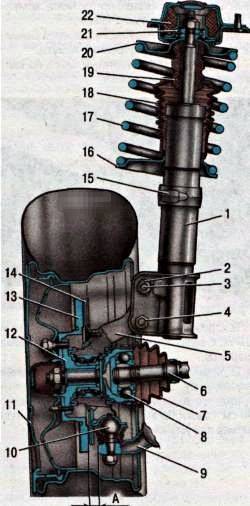

↑ Устройство передней подвески ВАЗ 2110

1 – шаровая опора, 2 – ступица, 3 – тормозной диск, 4 – защитный кожух, 5 – поворотный рычаг, 6 – нижняя опорная чашка, 7 – пружина подвески, 8 – защитный чехол телескопической стойки, 9 – буфер сжатия, 10 – верхняя опорная чашка, 11 – подшипник верхней опоры, 12 – верхняя опора стойки, 13 – гайка штока, 14 – шток, 15 – опора буфера сжатия, 16 – телескопическая стойка, 17 – гайка, 18 – эксцентриковый болт, 9 – поворотный кулак, 20 – вал привода переднего колеса, 21 – защитный чехол шарнира, 22 – наружный шарнир вала, 23 – нижний рычаг

↑ Описание конструкции

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески — телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

↑ Передняя подвеска (вид снизу)

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж

Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно

↑ Поворотный кулак

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя «глухими» болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

↑ Стабилизатор

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Как сделать съемник

Съемник для сайлентблоков

Более подходящим вариантом съемника является трехлапчатый съемник. Для его сотворения нужно иметь такие материалы:

  • Листовой металл шириной 10 мм.
  • Железный кругляк, владеющий поперечником 30 мм.
  • Винт.

Смена сайлентблоков фронтальной подвески ваз 2110

Сделать съемник конечно без особых затруднений, если придерживаться аннотации:

  • Сделать набросок лапок съемника. Их длина должна составлять приблизительно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В высшей части лапок необходимо просверлить по 3.2 отверстия для болтов.
  • Далее нужно сделать сердцевину, для в которой требуется и пригодится заготовленный железный кругляк. Необходимо просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Смена сайлентблоков фронтальной подвески на ваз 2110

  • Последняя деталь – винт. В высшей части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этой цели винт необходимо просунуть в сердцевину, а к ней прикрепить лапки.

Подвеска с двойным поперечным рычагом

Обратим внимание на подвеску, которая выполняется на поперечном рычаге, расположенном по два с каждой стороны. Выделим основных три группы

Во-первых, наличие рычагов, во-вторых, наличие пружин и стабилизаторов, а также, в-третьих, амортизаторов. Последние две составляющие – это краегульный камень качественной машины. Именно они способствуют отличному передвижению легковушки, определяют плавный ход, легкость в управлении

Выделим основных три группы. Во-первых, наличие рычагов, во-вторых, наличие пружин и стабилизаторов, а также, в-третьих, амортизаторов. Последние две составляющие – это краегульный камень качественной машины. Именно они способствуют отличному передвижению легковушки, определяют плавный ход, легкость в управлении.

Как сделать съемник

Съемник для сайлентблоков

Более подходящим вариантом съемника является трехлапчатый съемник. Для его сотворения нужно иметь такие материалы:

  • Листовой металл шириной 10 мм.
  • Железный кругляк, владеющий поперечником 30 мм.
  • Винт.

Смена сайлентблоков фронтальной подвески ваз 2110

Сделать съемник конечно без особых затруднений, если придерживаться аннотации:

  • Сделать набросок лапок съемника. Их длина должна составлять приблизительно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В высшей части лапок необходимо просверлить по 3.2 отверстия для болтов.
  • Далее нужно сделать сердцевину, для в которой требуется и пригодится заготовленный железный кругляк. Необходимо просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Смена сайлентблоков фронтальной подвески на ваз 2110

  • Последняя деталь – винт. В высшей части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этой цели винт необходимо просунуть в сердцевину, а к ней прикрепить лапки.

Какому тюнингу подвергается подвеска «семерки»?

В целом, автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последняя же полностью срисована с Fiat-124. Поэтому многие автомобилисты стараются максимально улучшить конструкцию, чтобы добиться более высоких характеристик. Тюнинг позволит добиться таких результатов:

  1. Повысить плавность хода.
  2. Значительно улучшить управляемость автомобилем.
  3. Существенно улучшить устойчивость при движении на высокой скорости.
  4. Повысить долговечность и надежность всех элементов конструкции.

Самый простой способ тюнинга — это установка на автомобиль более качественных изделий, которые производятся зарубежными фирмами. В частности, это применимо к амортизаторам, тонкий выбор которых может позволить решить массу проблем, а также «заточить» автомобиль под конкретные нужды. Вы можете сделать ее либо мягкой и плавной, либо же жесткой, но более устойчивой при движении на высоких скоростях.

Преимущества и недостатки Макферсона

Сначала, наверное, стоит поговорить о том, какие имеются плюсы в использовании подвески такого типа. Самое главное – это довольно высокая надежность конструкции, а также ее простота. Одна стойка имеет сразу две функции. Во-первых, она служит частью рулевого управления. Во-вторых, она выполняет роль амортизатора.

На стойке имеется поворотный кулак, к которому крепится шарнир рулевой тяги. Нижний рычаг передней подвески, который посредством шаровой опоры соединен с колесной ступицей, расположен внизу, соответственно. Верхняя часть – это шток, который подвижно закреплен в кузове при помощи опорного подшипника. С помощью этого механизма стойка может поворачиваться. Итак, можно выделить несколько подвижных шарниров во всей конструкции:

  1. В верхней части располагается опорный подшипник.
  2. В нижней части находится шаровая опора.
  3. И, конечно же, рулевая тяга примерно посредине.

В сравнении с автомобилями, имеющими задний привод, подвеска типа McPherson значительно проще. Но что касается надежности, то этот вопрос является спорным. Давайте теперь рассмотрим отрицательные свойства схемы подвески такого типа.

Передняя подвеска ВАЗ 2110 имеет свои недостатки. В первую очередь, она идеально подходит для ровных дорог, без ям, бугров, езда по ним должна быть максимально спокойной и равномерной. Стихия подвески десятки – это городской режим.

В том случае, если автомобиль очень много ездит по пересеченной местности, подвеска быстро выходит из строя. Для бездорожья наиболее приемлемым является тип подвески, который используется на классике, либо же на полноприводных автомобилях. Это подвеска двухрычажного типа.

Обратите внимание на то, что на внедорожниках именно такая подвеска и применена. Конечно, конструкция значительно сложнее, зато работа у нее эффективней

Следовательно, недостатки Макферсона сразу же можно увидеть в сравнении. Еще один минус – это жесткость. Как правило, автомобили с подвеской такого типа имеют качественную звукоизоляцию. Чтобы уменьшить количество посторонних звуков, проникающих в салон.

Все элементы, изготовленные из пластика, должны быть надежно закреплены на элементах кузова. К сожалению, на автомобилях ВАЗ 2110 и подобных, с завода не всегда использовались разнообразные материалы для смягчения. Поэтому внутри салона при езде слышались посторонние скрипы, скрипы, и иные звуки непонятного происхождения.

Но стоит обратить внимание на то, что некоторые симптомы могут проявляться и в том случае, если пружина передней подвески сильно износилась. Как правило, спустя некоторый промежуток времени, который может быть в интервале от 5 до 10 лет, она изменяет свою длину

Естественно, работа подвески становится неправильной.

Посторонние стуки в подвеске

Зачастую стук передней подвески ВАЗ 2110 появляется при выходе из строя шаровой опоры
Обратите внимание на то, что стук может пропадать при большой скорости, а появляется при движении на малых скоростях. Также он издается в тот момент, когда в автомобиль кто-нибудь садится или выходит
В том случае, если стук в передней подвеске появился именно по причине выхода из строя шарового шарнира, ремонт вам обойдется примерно в 300 руб.
Именно столько стоит шарнир и пыльник. Обратите внимание, что под пыльник лучше всего набивать небольшое количество смазки, например, Литол-24 или ШРУС. Это способно несколько продлить срок службы шарнира. Конечно же, никакая подвеска не сможет работать без системы рычагов, придающие автомобилю устойчивость.
Нижний рычаг передней подвески, с помощью шарового шарнира крепящийся к колесной ступице, считается, пожалуй, главным элементом конструкции. Обратите внимание на то, что при помощи резинометаллических сайлентблоков произведено крепление рычага к кузову. В том случае, если две стороны автомобиля работают независимо друг от друга, без связи, кузов будет идти вразнос.
Независимо от того, какие рычаги будут применяться, устойчивости при движении автомобиля во время прохождения поворотов, либо других маневров, не будет. Именно по этой причине между левым и правым колеса колесами находятся стабилизаторы

С их помощью происходит синхронная работа всех элементов подвески на обеих сторонах.
Передняя подвеска ВАЗ 2110 также состоит из одного очень важного узла, с помощью которого осуществляется подвижное крепление штока амортизатора к кузову. Обратите внимание на то, что в десятках, равно как и в любых переднеприводных автомобилях, стойка имеет функции механизма, осуществляющего поворот колес.
Другими словами, она должна без проблем вращаться

Опорный подшипник очень прост по конструкции, ничем не отличается от любого другого механизма с подробной схемой работы. Но передняя подвеска десятки нормально работать без этого элемента не сможет. При проведении ремонта обязательно нужно обращать внимание на состояние опорного подшипника.
Если он выходит из строя, то появляется стук, либо иные сторонние звуки. Вполне возможно, что подшипник может попросту заклинить. В этом случае поворот руля окажется невозможным. Заменяйте опорный подшипник, равно как и все остальные элементы подвески, согласно схеме проведения ремонта и обслуживание автомобиля ВАЗ 2110.
К амортизационной стойке подведены наконечники от рулевой рейки. Примерно посередине тяги находятся регулировочные гайки, которые необходимы для настройки углов схождения колес. Развал регулируется при помощи двух болтов, которыми крепится к амортизационной стойке ступица.
Передняя подвеска ВАЗ 2110 очень простая, содержит небольшое число элементов. Можно ремонт провести своими руками очень просто, причем не нужно большое количество специального инструмента. Но обращайте внимание – этот тип подвески очень эффективен в городском режиме. Если же вам необходимо ездить в условиях бездорожья, лучше остановить свой взор на заднеприводных машинах, либо на полноприводных.

Источники

  • rem-vazik.ru/perednyaya-podveska-vaz-2110.html
  • prosedan.ru/podveska-vaz-2110-perednyaya-podveska-vaz-2110-ustrojstvo-i-remont
  • luxvaz.ru/vaz-2110/42-remont-peredney-podveski.html
  • drive2.ru/b/2904233/
  • vazweb.ru/desyatka/podveska/perednyaya-podveska.html

Выбираем какие купить

Нельзя однозначно сказать, какие стойки на перед лучше всего выбирать для ВАЗ 2110. Некоторые выбирают заводские, поскольку они недостаточно жесткие для них, другие отдают предпочтение аналогам за их более мягкое и комфортное поведение.

Кто-то и вовсе желает на свою «десятку» установить спортивный вариант стоек, поскольку они наиболее жесткие, а пружины — максимально толстые.


Спортивные

Ориентируйтесь на то, что вам больше хочется получиться от вождения. Но с точки зрения производителей, отлично себя зарекомендовали самарские устройства СС20. При необходимости вы сможете разобраться, как прокачать такие стойки.

Выбор стоит между масляными и газовыми (газомасляными на самом деле). Первые доступнее с финансовой точки зрения, но у них не такой широкий температурный диапазон, из-за чего в зимнее время амортизаторы становятся жестче.

Газовые аналоги имеют более сложную конструкцию, высокую цену, но отличный показатель «цепкости».

Среди производителей, помимо СС20, можно выделить следующие компании-изготовителей:

  • KONI
  • Sachs
  • Kayaba
  • Monroe
  • Brillstein.

У всех у них, устройства примерно одинаковые, потому проблем с подбором подходящих деталей возникнуть не должно.

Преимущества и недостатки Макферсона

Сначала, наверное, стоит поговорить о том, какие имеются плюсы в использовании подвески такого типа. Самое главное – это довольно высокая надежность конструкции, а также ее простота. Одна стойка имеет сразу две функции.

Во-первых, она служит частью рулевого управления. Во-вторых, она выполняет роль амортизатора.

На стойке имеется поворотный кулак, к которому крепится шарнир рулевой тяги. Нижний рычаг передней подвески, который посредством шаровой опоры соединен с колесной ступицей, расположен внизу, соответственно. Верхняя часть – это шток, который подвижно закреплен в кузове при помощи опорного подшипника. С помощью этого механизма стойка может поворачиваться. Итак, можно выделить несколько подвижных шарниров во всей конструкции:

  1. В верхней части располагается опорный подшипник.
  2. В нижней части находится шаровая опора.
  3. И, конечно же, рулевая тяга примерно посредине.

В сравнении с автомобилями, имеющими задний привод, подвеска типа McPherson значительно проще. Но что касается надежности, то этот вопрос является спорным. Давайте теперь рассмотрим отрицательные свойства схемы подвески такого типа.

Передняя подвеска ВАЗ 2110 имеет свои недостатки. В первую очередь, она идеально подходит для ровных дорог, без ям, бугров, езда по ним должна быть максимально спокойной и равномерной. Стихия подвески десятки – это городской режим.

В том случае, если автомобиль очень много ездит по пересеченной местности, подвеска быстро выходит из строя. Для бездорожья наиболее приемлемым является тип подвески, который используется на классике, либо же на полноприводных автомобилях. Это подвеска двухрычажного типа.

Обратите внимание на то, что на внедорожниках именно такая подвеска и применена. Конечно, конструкция значительно сложнее, зато работа у нее эффективней

Следовательно, недостатки Макферсона сразу же можно увидеть в сравнении.

Еще один минус – это жесткость. Как правило, автомобили с подвеской такого типа имеют качественную звукоизоляцию. Чтобы уменьшить количество посторонних звуков, проникающих в салон.

Все элементы, изготовленные из пластика, должны быть надежно закреплены на элементах кузова. К сожалению, на автомобилях ВАЗ 2110 и подобных, с завода не всегда использовались разнообразные материалы для смягчения. Поэтому внутри салона при езде слышались посторонние скрипы, скрипы, и иные звуки непонятного происхождения.

Но стоит обратить внимание на то, что некоторые симптомы могут проявляться и в том случае, если пружина передней подвески сильно износилась. Как правило, спустя некоторый промежуток времени, который может быть в интервале от 5 до 10 лет, она изменяет свою длину

Естественно, работа подвески становится неправильной.

Замена передних рычагов Ваз 2110

Главная • Ваз • 2110 • Передняя подвеска

В большинстве случаев передние рычаги с автомобиля снимают для замены сайлентблоков передних рычагов Ваз 2110, а растяжки снимают для замены ее сайлентблоков или при полной разборки передней подвески. Все работы проводим на смотровой канаве или подъемнике. Снимаем шаровую опору или отсоединяем ее от рычага

Удерживая растяжку рожковым ключом на 24, накидным ключом той же размерности отворачиваем гайку растяжки

Двумя ключами на 17 отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу

Выколоткой из мягкого металла выбиваем и вынимаем болт

Двумя ключами на 19 отворачиваем гайку болта крепления рычага к кузову

Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна

Снимаем с растяжки Ваз 2110 шайбу и рычаг

  • На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота (в нашем случае их три)
  • Для снятия растяжки Ваз 2110 с поперечины передней подвески двумя ключами на 24 отворачиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока. На переднем конце растяжки также могут быть установлены шайбы регулировки угла продольного наклона оси поворота (в нашем случае их две)
  1. Для замены сайлентблока рычага Ваз 2110 передней подвески выпрессовываем его в тисках подходящими отрезками труб. Новый сайлентблок смачиваем мыльным раствором и запрессовываем в рычаг
  2. Сайлентблок растяжки сбиваем зубилом
  3. Сняв один, аналогично демонтируем второй

Новый сайлентблок — грибки Ваз 2110 в народе предварительно запрессовываем в тисках и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке, а затяжку резьбовых соединений всех резинометаллических шарниров – в положении автомобиль на колесах. На этом замена сайлентблоков Ваз 2110 передней подвески завершена.

Новый комментарий

К чему может привести износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

  • нарушениями углов установки колес;
  • большим износом шарниров;
  • дисбалансом колес.

«Увод» автомобиля в сторону может произойти из-за разницы давления в шинах, дефекта в резиновых частях одной из стоек. Также подобное возможно по причине износа шин. Быстрый износ резины напрямую связан с неправильной эксплуатацией машины. Резкие разгон и торможение, перегрузки часто бывают причиной изнашивания шин. Но нередко такая ситуация возникает:

  • при нарушении угла установки колес;
  • при износе шарнирных механизмов;
  • при разбалансировки шасси.

Если знать, для чего предназначено большое количество деталей подвески, то можно при каждом осмотре автомобиля на яме или эстакаде контролировать ее состояние. Внимательно отнеситесь к тому, как выглядят защитные чехлы на шаровых механизмах. Не возникли ли на них различные дефекты

Следует уделить внимание состоянию резиновых деталей подвески, под действием времени или чрезмерных нагрузок они могут износиться, а это также приводит к частой замене шин

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.


Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

  1. 2110-2906050 – тяга или стойка;
  2. 2110-2906010 – узел в сборе;
  3. 10516870 – пружинистая шайба;
  4. 2110-2906040 – подушка;
  5. 10519601 – шайба;
  6. 2108-2906042 – кронштейн;
  7. 2110-2906016 – штанга;
  8. 2110-2906078 – верхняя втулка тяги;
  9. 15971321 – винт М10;
  10. 12164711 – гайка M10;
  11. 16104111 – самоконтрящаяся гайка M8;
  12. 2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
