Проверяем и меняем шаровую опору на Рено Логан своими руками (видео есть)

Как можно проверить шаровую опору на Рено Логан (видео)?

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

  1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
  2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
  3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
  4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

    Порвался пыльник — это отчётливо видно

Что это

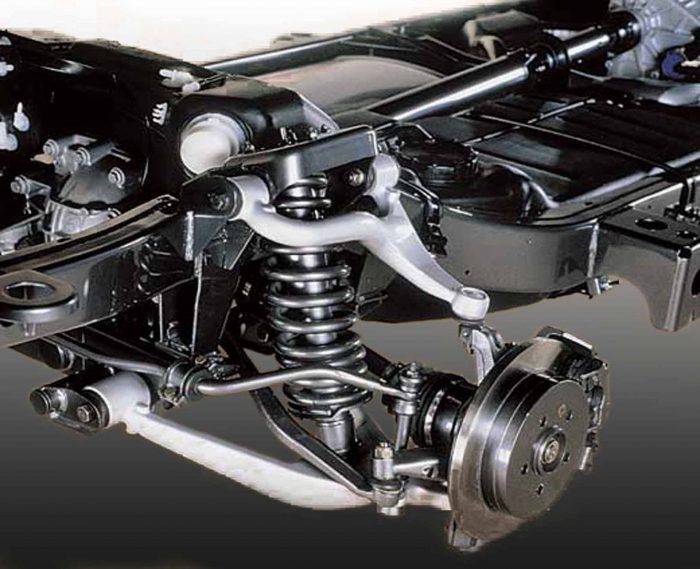

Шаровой опорой называют элемент подвески или шасси автомобиль, необходимый для соединения автомобильной ступицы и рычага на передней подвеске. Это не менее важный компонент, чем та же амортизаторная стойка , либо же рассматриваемый в недавней статье опорный подшипник передней стойки.

Шаровая является неотъемлемым компонентом поворотного кулака, давая возможность ему двигаться. При этом сам кулак Логана и не только взаимодействует с автомобильным рулевым управлением. И если подводить итоги, то опора принимает непосредственное участие в повороте колес. А потому без нормально работающего элемента поворачивать на своем Логане вы просто не сможете должным образом. Вот вам и ответ на вопрос, почему не стоит игнорировать проблемы шаровой опоры, а также стоит ли менять этот элемент.

Ни о каком частичном ремонте здесь речи не идет. Просто разобрали узел, вытащили старую опору, и поставили новую.

Кстати, Рено Логан 2014—2015 года, как и более новые версии этого бюджетного автомобиля, оснащаются довольно распространенной передней подвеской, называемой МакФерсон. Это означает лишь то, что в конструкции предусмотрена только одна опора снизу на каждой из сторон на передней оси машины. Найти элемент вы сможете в районе нижнего рычага, непосредственно под колесной ступицей. Если вывести машину или поставить на смотровую яму, вы легко увидите.

Признаки поломки

Есть несколько характерных признаков, указывающих водителю на то, что с шаровой явно что-то не так. Возникла неисправность, а потому нужно принимать быстрое решение по ее устранению.

Выявить неполадки можно по:

  • Глухому стуку при прохождении неровностей;
  • Скрипу во время движения (особенно хорошо их слышно зимой из порванного пыльника);
  • Увеличенному усилию, необходимому при повороте руля;
  • Стукам и нехарактерным скрипам при вращении рулевого колеса;
  • Ускоренному и неравномерному износу шин;
  • Плохой и нестабильной курсовой устойчивости Логана (не едет по прямой, если не подруливать).

Если вы вовремя не заметите, что ваша шаровая опора на Логане вышла из строя, цена ремонта будет намного выше, чем стоимость новой опоры.

Напомню, что главными элементами детали выступает корпус и палец. Когда наступает критический момент от постоянных ударных опасных нагрузок, между компонентами увеличивается постепенно нормальный зазор. Палец буквально начинает болтаться внутри самого корпусу. В итоге он может вырваться из корпуса, после чего ваше колесо Логана в нижней части элемента ступицы сразу же отделится.

Если вы столкнулись с подобным, ни в коем случае не едьте дальше своим ходом. Остановитесь и вызывайте эвакуатор.

Можно ли установить своими руками?

Вопреки распространенному мнению, монтаж пневматической подвески своими руками (в том числе на отечественные автомобили) — реальная затея. Главные компоненты при переделке — пневматические подушки.

Дополнительно покупаются электромагнитные клапана, ниппеля, тройники, штуцера, кислородный шланг и прочие элементы.

В роли компрессора часто используется устройство Беркут R20 или Viair 400P, а в качесте ресивера — воздушный баллон от «камазовской» тормозной системы (с условием незначительной конструктивной доработки).

Для управления пневматической подушкой устанавливается проводной пульт.

Для примера рассмотрим затраты при монтаже пневмоподвески на ВАЗ:

  • Стойки применяются от СААЗ (масляные) — 7-8 тысяч рублей.
  • Подушки — от Скании 4-го поколения. Цена — 3-4 тысячи рублей/штука.
  • Ресивер для пневмоподвески берите с «девятки». Плюсы устройства — наличие обратного клапана, стойкость к высокому давлению, вместимость. Затраты — 2-2.5 тысячи рублей.
  • Клапаны удерживают до 25 атмосфер. Стоимость — 300-400 рублей за штуку.
  • Компрессор. Здесь подойдет модель Беркут Р20. Его плюсы — надежность, быстро накачивание. Общая цена — около 5 тысяч рублей.
  • Прочее оборудование — манометр, фитинги и трубки.

Общие затраты составляют 25-27 тысячи рублей. При этом алгоритм работ, следующий:

  • Монтаж стоек;
  • Протягивание и крепление кислородных трубок;
  • Установка клапана и переднего контура;
  • Монтаж трубок от подушек и самих подушек;
  • Подключение реле, предохранителей и тумблеров;
  • Проверка работы.

Подробнее как установить пневмоподвеску своими руками смотрите здесь .

Luk VS Valeo: срок службы

Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.

И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.

Детальная инструкция по замене шаровой опоры

Постепенно мы подошли к самому важному, сложному и ответственному мероприятию – непосредственно замене шаровой опоры на «Рено-Логан». Мы постарались описать процедуру простыми словами, чтобы обычному автовладельцу было понятно, что, в каком порядке и для чего необходимо сделать. Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении

Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении. Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им.

Как мы упоминали, в «Рено-Логан» рычаг и шаровая опора – одно целое, поэтому ремонт придется проводить комплексно. В буквальном смысле, конечно же, сперва потребуется снять рычаг. После того как автомобиль установлен на домкрат или подъемник, снимите колесо. Затем отвинтите гайку, на которой крепится сама опора. Здесь монтаж элемента подвески выполнен не конкретно на палец, а на дополнительный болт. Тот, в свою очередь, перетянут хомутом. Вот на этом болте и необходимо снять гайку.

Затем нужно снять кожух, которым закрыта опора от внешнего вмешательства

Выполнен он из пластика, поэтому важно не придавать ему усилий. Далее необходимо снять две гайки: на 13 и на 18. В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно

После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно. После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг.

Когда вы думаете, как поменять шаровую опору на «Рено-Логан», возникает вопрос, можно ли это сделать отдельно от рычага. Часто рычаг не имеет рядом стоящего горизонтального стабилизатора. В этом случае демонтаж выполняется проще. В ситуациях, когда стабилизатор все же установлен, нужно снять и его гайку.

И так, рычаг снят, теперь можно приступить к демонтажу шаровой опоры. Воспользуйтесь инструментом под названием надставка. Возьмите новую опору и забейте ее в паз. Если она вошла слишком легко, это плохой знак. В этом случается рекомендуется посетить ближайшее СТО, в котором опытные мастера «подтянут» ее до упругого и надежного положения в пазе. Делается это при помощи сварочного аппарата и представляет из себя пару прихватов. Не переживайте о эстетической составляющей подобного решения. Это лишь говорит о том, что предыдущая опора разбухла и расширила родной паз. При последующей замене вы легко срежете прихваты.

После того как вы убедились в том, что шаровая установлена надежно, возвращайте на место рычаг. Будьте внимательны и соблюдайте следующий порядок действий:

  1. Первым делом нужно установить палец шаровой.
  2. Сразу после этого, используя молоток, необходимо забить сайлентблоки.

Мы не зря акцентируем внимание на порядок работ. В противном случае, палец шаровой опоры просто не удастся вставить в цапфу

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Предварительно стоит вернуть на место переднее колесо

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника. Предварительно стоит вернуть на место переднее колесо. Это делается для того, чтобы качественно затянуть все болты под весом автомобиля

Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля. Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно.

Проверка состояния ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…передней…

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.

Это интересно: Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

  1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
  2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
  3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
  4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
  5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Какие признаки срочной необходимости ремонта рулевой системы?

Обычно автомобили в наше время оснащены усилителями, поэтому далеко не все проблемы чувствуются сразу на руле. Рулевая рейка принимает удар на себя, и это может никак не сказываться на общей работе механизма. Но в определенный период вскроются проблемы, которые могут привести к серьезным последствиям. Поэтому стоит внимательно относится к любым, даже минимальным, изменениям в системе автомобиля. В ином случае проблемы могут оказаться аварийными. На машинах без усилителей неисправности данного механизма чувствуются лучше.

Следует помнить о таких важных признаках скорого ремонта:

  • на заглушенной машине при энергичном дергании рулевого колеса в крайних точках свободного хода слышен еле уловимый стук — нужно обязательно найти причину этого стука;
  • на заведенном автомобиле, когда уже работает усилитель, в крайних режимах свободного хода рулевого колеса слышны сильные стуки, обычно они дают определенную отдачу на руки водителя;
  • если рулевое колесо доведено на половину оборота, можно подергать его и услышать еще более сильные стуки в районе рулевой рейки, это уже говорит о неисправностях самой рейки;
  • в процессе поездки слышится сильный стук в передней подвеске, очень часто речь идет не о подвеске, а о рулевых системах, они гремят сильнее, чем вышедшая из строя стойка, а также есть отдача на руль;
  • при проезде небольших неровностей дороги рулевое колесо реагирует на подобные препятствия, очень сложно поймать курс движения автомобиля, приходится постоянно подруливать при поездке.

Последняя особенность часто говорит о том, что есть сильные люфты в районе тяг и наконечников. Также часто при этом ход рулевого колеса становится слишком легким, усилитель включается на полную мощность. Даже если ничего не стучит, но сильно изменились особенности работы усилителя, стоит внимательно проверить рулевое управление. Вполне возможно, что достаточно сменить наконечники, заплатив сравнительно немного денег. Если же ездить и дальше, убитые рулевые наконечники начнут постепенно убивать весь автомобиль. Это явно не приведет к увеличению безопасности движения на авто.

Это интересно: Как поменять ремень генератора на ваз 2110

Как заменить шаровые опоры на Рено Логан?

Если автомобиль, в данном случае Рено Логан, находится в постоянной эксплуатации, замена шаровых опор должна осуществляется своевременно, неважно, самостоятельно ли вы будете проводить данные ремонтные работы или же доверитесь специалистам. Кстати, заменить шаровую опору не так уж и сложно, главное, соблюдать последовательный ход работ и для удобства снять рычаг передней подвески. Но обо все по порядку

Но обо все по порядку.

Почему именно шаровой опоре уделяется столько внимания.

Все дело в том, что условия эксплуатации автомобиля влияют на состояние данного узла самым непосредственным образом, а так как состояние дорожного покрытия в нашей стране зачастую не самое лучшее, то шаровые опоры выходят из строя быстрее, чем мы и производитель на это рассчитываем.

Рычаг передней подвески.

Диагностика шаровых опор на Рено Логан.

Диагностику шаровой (она обязательно должна проводить на подъемнике, чтобы колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только самих шаровых опор, но и всей подвески в целом

При этом особое внимание нужно уделить:

  • тем элементам, на которых могут появляться механические повреждения, например, рычагам;
  • резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре передней стойки), при наличии на данных элементах разрывов, трещин, скручиваний и т.п. дефектов, эти детальки следует заменить;
  • всем наконечникам, и, конечно же, самим шаровым опорам.

Далее проверка передней подвески производится следующим образом.

  • Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
  • Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
  • При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Пошаговая инструкция по замене шаровых опор Рено Логан.

Необходимые инструменты.

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

Непосредственно процесс замены.

  • Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
  • С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
  • После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
  • Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
  • Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.


Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Сколько шаровых опор на ларгусе

«Лада Ларгус» — это российский универсал, построенный на базе «Рено Логана». Машина серийно производится с 2012 года. Универсал имеет классическую схему подвески, где спереди стоят стойки «МакФерсон». Для осуществления поворота колеса в конструкции также предусмотрена шаровая опора. «Лада Ларгус» оснащается данным элементом в верхней и нижней части ступицы. Что это за деталь, каковы ее неисправности и как ее заменить своими руками? Все это вы узнаете в нашей сегодняшней статье.

Характеристика

Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении.

Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости.

При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).

Возможные неисправности

В 90 процентах случаев причина выхода из строя шаровой опоры заключается в негерметичном пыльнике. Он являет собой небольшой кусок резины, закрывающий места соединения. Со временем пыльник рассыхается и трескается. В итоге внутрь попадает вода и грязь, действуя, как абразив. Также в опоре образуются и коррозионные процессы, которые существенно снижают ее ресурс.

Инструменты

Для выполнения операции по замене данной детали нам потребуется:

  • Балонник.
  • Домкрат.
  • Динамометрический ключ.
  • Толстая шлицевая отвертка и небольшой молоток.
  • Рожковые ключи, а также головка «на 16», «на 18».

Приступаем к работе

Итак, как производится замена шаровой опоры «Лады Ларгус»? Сперва нам нужно ослабить болты крепления самого колеса (если есть «секретки», откручиваем и их). Далее вывешиваем переднюю часть автомобиля, использовав домкрат. После этого отсоединяем крепеж штанги стабилизатора поперечной устойчивости. Если есть металлическая защита двигателя, снимаем и ее.

Затем при помощи головки «на 16» откручиваем гайку болта, который стягивает палец шаровой с поворотным кулаком. С другой стороны придерживаем болт ключом такого же диаметра. Вынимаем элемент наружу. Теперь нам нужно разжать соединение пальца опоры и поворотного кулака.

Сделать это непросто – потребуется мощная минусовая отвертка (ею же можно выбить болт «на 16», если он застрял в пазах). Затем выводим из отверстия кулака палец шаровой. Будьте внимательны – деталь может не поддаваться.

Поэтому одновременно пошатываем поворотный кулак, держась за тормозной диск.

Снимаем опору с рычага

Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.

Моменты затяжек

При сборке важно правильно затянуть все болты. Так, гайки крепления сайлентблоков рычага затягиваются с усилием в 105 Нм. Соединительная тяга – 21 Нм

Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм

Соединительная тяга – 21 Нм. Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм.

Ремонт детали или восстановление?

Шаровые опоры подлежат ремонту только в случае небольшой выработки. Но выполнить это своими руками довольно трудно. Стоимость восстановления шаровых опор на СТО – около тысячи рублей. Плюс снятие и установка — 1400 рублей. Исходя из этого, более верным решением будет покупка и установка новой шаровой опоры на «Ладу Ларгус».

Какие опоры для Рено Логан лучше

С завода на Логан установлены шаровые опоры с артикулом 401604793R , если машина до 2014 года, или с артикулом 401602523R . Разница в том, что в первом случае проточка под фиксирующий болт на пальце выполнена по кругу, а в новых опорах проточка в виде бокового выреза, как на фото.

Опоры старого (слева) и нового образца

Продают такие опоры в фирменных упаковках с логотипом Renault/Dacia и стоят они порядка 400 гривен на 2019 год. При этом опоры старого образца спокойно подходят для новых автомобилей. Единственная разница в том, что при установке новой опоры нужно будет соблюдать направление проточки.

Обе базируются в Германии, но имеют мощности и в Румынии. Так вот, ту же шаровую опору TRW с каталожным номером JBJ721 можно купить за 210 гривен. Разница, согласитесь, есть. Кроме них, хорошо себя зарекомендовали:

  • немецкие Febi с номером 23996, цена 300 гривен;
  • их земляки Meyle с артикулом 16160100004S продаются за те же 300 гривен, но в комплекте идет болт с гайкой для поворотного кулака и стопорное кольцо;
  • чуть дороже датские NK 5043931, цена 350 гривен;
  • Monroe, артикул L25544, Бельгия, цена 250 гривен, но могут быть подделки;
  • Delphi, артикул TC1366, пишут, что США, цена 230 гривен, отзывы противоречивые;
  • испанские RTS с номером 93-90425, цена 206 гривен, хорошие отзывы.

Все, что дешевле RTS, можно брать только на свой страх и риск.

В итоге

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения. При его наличии следует предполагать установку нового шарнира

При его наличии следует предполагать установку нового шарнира.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
