Кривошипно-шатунный механизм двигателя

Коленчатый вал

Преобразование осуществляет с помощь.

Из деталей кривошипно-шатунной группы коленчатый вал имеет наиболее сложную пространственную форму. Несколько коленчатых сочленений выносят оси вращения его сегментов в сторону от основной продольной оси. К этим вынесенным осям крепятся нижние обоймы шатунов. Физический смысл конструкции точно такой же, как и при закреплении оси шатуна на краю маховика. В коленвала «лишняя», неиспользуемая часть маховика изымается и заменяется противовесом. Это позволяет существенно сократить массу и габариты изделия, повысить максимально доступные обороты.

Основные части, из которых состоит коленвал, следующие:

  • Шейки. Служат для крепления вала в кронштейнах картера и шатунов на валу. Первые называют коренными, вторые — шатунными.
  • Щеки. Образуют колена, давшие узлу свое название. Вращаясь вокруг продольной оси и толкаемые шатунами, преобразуют энергию продольного движения поршневой группы во вращательную энергию коленвала.
  • Фронтальная выходная часть. На ней размещен шкив, от которого цепным или ременным приводом крутятся валы вспомогательных систем мотора- охлаждения, смазки, распределительного механизма, генератора.
  • Основная выходная часть. Передает энергию трансмиссии и далее — колесам.

Тыльная часть щек, выступающая за ось вращения коленвала, служит противовесом для основной их части и шатунных шеек. Это позволяет динамически уравновесит вращающуюся с большой скоростью конструкцию, избежав разрушительных вибраций во время работы.

Для изготовления коленвалов используются отливки из легких высокопрочных чугунов либо горячие штамповки (поковки) из упрочненных сортов стали.

Поршневые кольца

Назначение и устройство поршневых колец обуславливается их ролью в работе кривошипных- устройств. Кольца выполняются плоскими, они имеют разрез шириной в несколько десятых частей миллиметра. Их вставляют в проточенные для них кольцевые углубления на уплотнении.

Кольца выполняют следующие функции:

  • Уплотняют зазор между гильзой и стенками поршня.
  • Обеспечивают направление движения поршня.
  • Охлаждают. Касаясь гильзы, компрессионные кольца отводят избыточное тепло от поршня, оберегая его от перегрева.
  • Изолируют рабочую камеру от смазочных материалов в картере. С одной стороны, кольца задерживают капельки масла, разбрызгиваемые в картере ударами противовесов щек коленвала, с другой, пропускают небольшое его количество для смазки стенок цилиндра. За это отвечает нижнее, маслосъемное кольцо.

Смазывать необходимо и соединение поршня с шатуном.

Отсутствие смазки в течение нескольких минут приводит детали цилиндра в негодность. Трущиеся части перегреваются и начинают разрушаться либо заклиниваются. Ремонт в этом случае предстоит сложный и дорогостоящий.

Обслуживание КШМ

Чтобы не повредить детали КШМ, нужно соблюдать все требования изготовителя по периодическому обслуживанию и регулярному осмотру автомобиля.

Уровень масла, особенно на не новом автомобиле, следует проверять ежедневно перед выездом. Занимает это меньше минуты, а может сэкономить месяцы ожидания при серьезной поломке.

Топливо нужно заливать только с проверенных АЗС известных брендов, не прельщаясь двухрублевой разницей в цене.

Не стоит самостоятельно, по роликам из Сети, пытаться растачивать цилиндры, снимать нагар с колец и выполнять другие сложные ремонтные работы. Если у вас нет многолетнего опыта такой работы- лучше обратиться к профессионалам. Самостоятельная установка шатунного механизма после ремонта- весьма сложная операция.

https://youtube.com/watch?v=vWxGfwN0EgE

Применять различные патентованные средства «для преобразования нагара на стенках цилиндров», «для раскоксовывания» разумно лишь тогда, когда вы точно уверены и в диагнозе, и в лекарстве.

Устройство

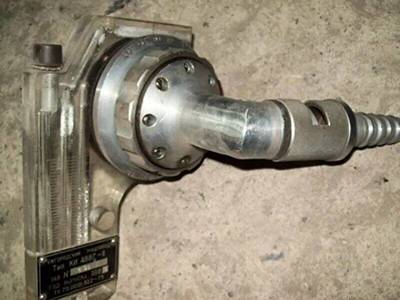

Устройство КИ-11140 включает в себя: корпус со сменным фланцем для установки устройства в гнездо форсунки; индикатор часового типа, ножка которого соединена со штоком, проходящим через направляющую в корпусе устройства; пневматический приемник для подсоединения наконечника компрессорно-вакуумной установки.

Чтобы измерить зазоры кривошипно-шатунной группы при положении поршня в ВМТ и застопоренном коленчатом валу, устанавливают и закрепляют устройство в форсуночном отверстии проверяемого цилиндра. Подсоединяют к устройству компрессорно-вакуумную установку и создают давление в над поршневом пространстве, вводят шток до соприкосновения с днищем поршня и устанавливают индикатор на нулевую отметку. Затем медленно создают разрежение в над поршневом пространстве и по индикатору измеряют величины зазоров при двух остановках движения поршня. Перемещение от нулевой отметки до первой остановки соответствует зазору в сопряжениях верхней головки шатуна, а перемещение от первой остановки до второй соответствует зазору в шатунных подшипниках. Общее перемещение соответствует суммарному зазору в шатунных подшипниках и в верхней головке шатуна. Допускаемая величина суммарного зазора для разных двигателей составляет 0,6…0,75 мм, предельные значения зазора для верхней головки шатуна – 0,4…0,45 мм, а для шатунных подшипников – 0,45…0,55 мм. По величине измеренных зазоров судят о состоянии каждой кривошипно-шатунной группы и всего двигателя. При превышении допустимых значений зазоров хотя бы в одном цилиндре необходим ремонт двигателя. По результатам измерений прогнозируют остаточный ресурс двигателя (прогноз ведется с учетом максимального значения измеренных зазоров).

Компрессорно-вакуумную установку используют также при диагностировании кривошипно-шатунной группы по вибро акустическим параметрам.

Читать далее >>Оглавление раздела

Обслуживание КШМ

Прежде всего, общие советы: «машина любит ласку, чистоту и смазку». Следует вовремя проверять уровень масла, не допускать перегрева двигателя и заправляться только качественным горючим. Серьёзные проблемы с КШМ решаются только в автосервисе. Разумеется, есть автолюбители, которые самостоятельно могут расточить цилиндр до ремонтного размера, но это всё же характерно для не самых новых автомобилей.

В «закоксованных» двигателях можно провести раскоксовку, которая делается как с разбором двигателя, так и при помощи специальных средств – без такового. Однако, подобные манипуляции лучше доверить профессионалам. Соблюдайте сроки ТО.

https://youtube.com/watch?v=l3fgpccONJ4

Примечания

  1. ↑ Короткоходный двигатель / М. А. Латинский // Конда — Кун. — М. : Советская энциклопедия, 1973. — (Большая советская энциклопедия : / гл. ред. А. М. Прохоров ; 1969—1978, т. 13).
  2. ↑ Тронковый двигатель // Тихоходки — Ульяново. — М. : Советская энциклопедия, 1977. — (Большая советская энциклопедия : / гл. ред. А. М. Прохоров ; 1969—1978, т. 26).
  3. ↑ Крейцкопфный двигатель / В. И. Ефанов // Конда — Кун. — М. : Советская энциклопедия, 1973. — (Большая советская энциклопедия : / гл. ред. А. М. Прохоров ; 1969—1978, т. 13).
  4. 12 Ritti, Tullia; Grewe, Klaus; Kessener, Paul (2007), «A Relief of a Water-powered Stone Saw Mill on a Sarcophagus at Hierapolis and its Implications», Journal of Roman Archaeology, 20, pp. 138—163
  5. ↑ Schiöler, 2009

Меры безопасности при проведении работ по техническому обслуживанию кривошипно-шатунного механизма

Безопасность и охрана труда — это сочетание мер и моделей
поведения, защищающих здоровье работника на рабочем месте.

Работы под автомобилем не должны проводиться, если он поднят
только с помощью домкрата. При необходимости работы под транспортным средством
должны выполняться лежа на тележках с подголовниками.

Оборудование, снятое с транспортного средства, должно
перевозиться на специальных тележках.

При работе под транспортным средством в смотровой яме, не
имеющей освещения, можно использовать переносную лампу, подключенную к сети
электропитания с напряжением не более 12 В.

Ремонтно-восстановительные и демонтажные работы разрешается
выполнять только с помощью инструментов, находящихся в хорошем состоянии и
предназначенных для конкретной цели.

Гаечные ключи должны быть точно подобраны по размеру к
гайкам и болтам и не иметь биения и трещин. Во избежание несчастных случаев не
используйте двойной ключ и не вынимайте рычаг.

Тяжелые работы по демонтажу и монтажу оборудования должны
выполняться с помощью специальных подъемников, захватов и тянущих устройств;
связывание оборудования с канатом не допускается.

Для слесарных работ разрешается использовать только
пригодные к эксплуатации инструменты. Ударные молотки, кувалды и долота или
поперечные резаки не должны заусенецовываться и должны быть установлены. Длина
зубила и поперечного среза должна быть не менее 125 мм.

Чтобы ножовка не перескакивала при распиле металла, сначала
сделайте неглубокий паз треугольным напильником, а затем выполните операцию
пиления.

При работе со зубилом наденьте защитные очки и расположитесь
так, чтобы летучие куски металла не могли поранить других. Никогда не работайте
с файлами, которые не имеют деревянных ручек.

При работе с электрической дрелью убедитесь, что она
заземлена и что изоляция на шнуре питания непрерывна. При работе с дрелью
надевайте резиновые перчатки и подкладывайте под ноги резиновый коврик.

Помещения, в которых осуществляется обслуживание или ремонт
свинцового бензинового автомобиля, должны быть оборудованы надежной
приточно-вытяжной системой, баками и ваннами с керосином, а также умывальником
с горячей водой и мылом.

В этой главе подробно описаны шаги по замене изношенных
деталей кривошипно-шатунного привода. Срок службы автомобиля будет значительно
увеличен за счет ремонта. Повторное использование деталей с приемлемым износом
и восстановление изношенных деталей, узлов и механизмов является решением
проблемы ненужных расходов на новые детали.

В главе также подробно описаны действия, которые необходимо
предпринять в случае сбоев, чтобы продолжить использование деталей и вернуть их
в работоспособное состояние. В этой главе представлены наиболее
распространенные неисправности в приводе коленчатого вала.

Охрана труда и техника безопасности являются важной частью
ремонта транспортных средств. Во избежание несчастных случаев на производстве
во время ремонтных работ на транспортных средствах большое значение имеет
правильная организация рабочего места

Описанные меры обеспечивают поддержание
здоровья работников.

Диагностика КШМ

Перечисленные выше признаки лишь сообщают о неисправности КШМ. Это сигнал о необходимости поехать в автосервис для проведения диагностики опытными мастерами-диагностами. В распоряжении таких мастеров имеется необходимая техническая документация, знание допусков и размеров, современное диагностическое оборудование.

Предварительная диагностика

Первый этап диагностики кривошипно-шатунного механизма заключается в определении стуков и шумов внутри блока цилиндров. Эта технологическая операция необходима, так как ремонт КШМ стоит весьма недешево и надо точно определиться в целесообразности его проведения в рамках капремонта.

Диагностика выполняется с помощью стетоскопа (модификацию выбирает СТО) следующим образом:

  • Стетоскопом «прослушивается» блок цилиндров на разных уровнях. Для этого стетоскоп прикладывают к стенкам БЦ в рабочей зоне кривошипных и шатунных подшипников.
  • Выполняется прогрев ДВС до температуры охлаждающей жидкости в пределах 75-80 °С.
  • Выполняется увеличение числа оборотов в режиме плавно – резко.
  • Выполняется прослушивание стуков. Стуки появляются при зазоре ≥ 0,1 мм, услышать такой стук сможет только опытный мастер.

Расскажем о нюансах звучания таких стуков:

  • щелкающие стуки возникают на холодном двигателе при ударе поршня о цилиндр;
  • при резком возрастании оборотов металлический стук появляется из-за поршневого пальца, в некоторых случаях причиной может быт опережение угла зажигания;
  • стуки низкой тональности возникают из-за коренных подшипников;
  • более резкие звуки связаны с проблемой шатунных подшипников.

Примечание: подобная предварительная диагностика необходима мастеру, чтобы гарантированно убедиться в целесообразности разборки двигателя и замены расходных материалов.

Измерение суммарных зазоров в сопряжениях

Зазоры в КШМ определяют, например, с помощью установки КИ-13907 и прибора КИ-11140. Снятие картера и запуск двигателя не предусмотрены. Измерение производится в головках шатуна суммарно:

  • поршень устанавливается в ВМТ;
  • стопориться коленчатый вал с фиксацией на месте форсунки;
  • шток зажимается винтом в положении натяга в дно поршня;
  • компрессор подсоединяется к штуцеру для создания вакуума -0,06МПа и такого же давления;
  • показания индикатора стабилизуются после 2-3 циклов подачи давления/вакуума;
  • выполняется настройка индикатора на отметку «0» в надпоршневом пространстве при давлении;
  • выполняется подача отрицательного давления.

Примечание: определение среднего значения производят по результатам трижды измеренных суммарных зазоров, затем сравнивают с допустимой нормой эксплуатации, указанной в таблицах.

Определение объема прорывающегося в карте газа

Эксплуатация кривошипно-шатунного механизма двигателя недопустима при обнаружении большого количества прорывающихся в картер газов. Диагностика выполняется, например, прибором КИ-4887-11:

  • подключение газорасходомера выполняют в полость картера и к глушителю или вакуумной установке;
  • выполняют запуск двигателя в режим «под нагрузкой»;
  • количество прорывающихся газов изменяют показания прибора на эту величину в единицу времени.

Расход зависит от степени износа двигателя и может достигать 120 л/мин. Это потребует выполнения дополнительной регулировки расходомера. После отсоединения системы вентилирования картера все отверстия закрывают заглушками или пробками.

Измерение давления масла

Сборка КШМ считается пригодной к дальнейшей эксплуатации при давлении масла, соответствующим норме. Измерения выполняют, например, с помощью прибора КИ-5472 (в состав входят манометр и рукав):

  • с маслофильтра удаляют штатный манометр;
  • выполняется замена на манометр прибора;
  • двигатель запускают и прогревают до температуры 80 °С;
  • на холостом ходу фиксируют значение магистрального давления.

Необходимое для проведения диагностики время можно сократить из-за очень простого устройства системы смазки и прибора КИ.

Нормой для двигателей карбюраторного типа считается компрессия в пределах 0,7МПа. Мастер-диагност выполняет измерение компрессии и прогретого двигателя, потому что разница показаний по цилиндрам не должна превышать 0,1 МПа.

Из чего состоит поршень и его роль

Поршень 14 (схема 1) принимает давление газов и передает его через палец 15 (схема 1) и шатун 13 (схема 1)на коленчатый вал. Под влиянием пламени и горячих газов поршень нагревается до высокой температуры и расширяется. Для предупреждения заклинивания его во время работы работы между поршнем и цилиндром имеется зазор. А чтобы через этот зазор не проникали газы из камеры сгорания, поршень уплотняют в цилиндре разрезными поршневыми кольцами 17 (схема 1).

Для поршневых колец 7 (рис. 2) в верхней части вытачивают кольцевые канавки 1 (рис. 2). Поршневые кольца имеют разрез и пружинят при сжатии. Установленные в канавках поршня, они благодаря своей упругости плотно прижимаются к зеркалу цилиндра. Поршневые кольца бывают компрессионные и маслосъемные. Компрессионные кольца предупреждают проникновение газов через зазор между цилиндрами и поршнем, а также отводят часть тепла, которое передается на дно поршня при сгорании рабочей смеси.

Маслосъемное кольцо имеет на наружной поверхности канавку и сквозные отверстия. Выступами наружной поверхности оно снимает с зеркала цилиндра масло и через канавку и отверстия пропускает его в картер. Как правило, на поршнях двухтактных двигателей мотоциклов маслосъемные кольца не устанавливают.

В средней части поршня имеется радиальное отверстие, куда вставляется поршневой палец 2 (рис. 2), с помощью которого поршень шарнирно соединяется с верхней головкой 6 (рис. 2) шатуна.

В нижней части поршня двухтактного двигателя делают вырезы 4 (рис. 2) для пропускания горючей смеси и отработанных газов.

https://youtube.com/watch?v=74b6rZYajGw

Видео полного цикла изготовления поршней

Поршень отливают из алюминиевого сплава, поршневые кольца — из чугуна или стали. Стальной поршневой палец укрепляют упругими кольцами 3 (рис. 2) или алюминиевыми заглушками.

Поршневые кольца

Поршневые кольца обеспечивают плотное подвижное соединение поршня с цилиндром. Они предотвращают прорыв газов из надпоршневой полости в картер и попадание масла в камеру сгорания. Различают компрессионные и маслосъемные кольца.

Компрессионные кольца (два или три) устанавливают в верхние канавки поршня. Они имеют разрез, называемый замком, и поэтому могут пружинить. В свободном состоянии диаметр кольца должен быть несколько больше диаметра цилиндра. При введении в цилиндр такого кольца в сжатом состоянии оно создает плотное соединение. Для того чтобы обеспечить возможность расширения установленного в цилиндре кольца при нагревании, в замке должен быть зазор 0,2…0,4 мм. С целью обеспечения хорошей приработки компрессионных колец к цилиндрам часто применяют кольца с конусной наружной поверхностью, а также скручивающиеся кольца с фаской на кромке с внутренней или наружной стороны. Благодаря наличию фаски такие кольца при установке в цилиндр перекашиваются в сечении, плотно прилегая к стенкам канавок на поршне.

Маслосъемные кольца (одно или два) удаляют масло со стенок цилиндра, не позволяя ему попадать в камеру сгорания. Они располагаются на поршне под компрессионными кольцами. Обычно маслосъемные кольца имеют кольцевую канавку на наружной цилиндрической поверхности и радиальные сквозные прорези для отвода масла, которое по ним проходит к дренажным отверстиям в поршне (см. рис. а). Кроме маслосъемных колец с прорезями для отвода масла используются составные кольца с осевыми и радиальными расширителями.

Для предотвращения утечки газов из камеры сгорания в картер через замки поршневых колец необходимо следить за тем, чтобы замки соседних колец не располагались на одной прямой.

Поршневые кольца работают в сложных условиях. Они подвергаются воздействию высоких температур, а смазывание их наружных поверхностей, перемещающихся с большой скоростью по зеркалу цилиндра, недостаточно. Поэтому к материалу для поршневых колец предъявляются высокие требования. Чаще всего для их изготовления применяют высокосортный легированный чугун. Верхние компрессионные кольца, работающие в наиболее тяжелых условиях, обычно покрывают с наружной стороны пористым хромом. Составные маслосъемные кольца изготавливают из легированной стали.

Принцип работы кривошипно-шатунного механизма

Под давлением газов, которые образуются в цилиндрах двигателя при сгорании топливно-воздушной смеси, поршень совершает поступательное движение по направлению к коленчатому валу.

Важные детали механизма, а именно: поршень, шатун и вал помогают преобразовывать движения поступательного характера в движения вращательного, что в свою очередь запускает вращение колес автомобиля.

«Cshaft». Под лицензией Public domain с сайта Викисклада – https://commons.wikimedia.org/wiki/File:Cshaft.gif#mediaviewer/%D0%A4%D0%B0%D0%B9%D0%BB:Cshaft.gif

В обратном порядке взаимодействие вала и поршня выглядит следующим образом: вал при вращательном движении через детали механизма – вал, шатун и поршень, преобразовывает энергию в поступательное поршневое движение.

By A. Schierwagen using OpenOffice Draw [GFDL (http://www.gnu.org/copyleft/fdl.html) or CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0/)], via Wikimedia Commons

Поршневая группа

Поршневая группа включает в себя поршень, поршневые кольца, поршневой палец с фиксирующими деталями. Поршень воспринимает усилие расширяющихся газов при рабочем ходе и передает ею через шатун па кривошип коленчатого вала; осуществляет подготовительные такты; уплотняет над поршневую полость цилиндра как от прорыва газов в картер, так и от излишнего проникновения в нее смазочного материала.

Коренные подшипники

Для коренных подшипников применяются подшипники скольжения, выполненные в виде вкладышей, основой которых является стальная лента толщиной 1,9—2,8 мм для карбюраторных двигателей и 3—6 мм для дизелей. В качестве антифрикционного материала вкладышей используют высокооловянистый алюминиевый сплав для карбюраторных двигателей и трехслойные с рабочим слоем из свинцовой бронзы.

Маховик

Маховик служит для уменьшения неравномерности вращения коленчатого вала, накопления энергии во время рабочего хода поршня, необходимой для вращения вала в течение подготовительных тактов, и вывода деталей КШМ из ВМТ (верхней мертвой точки) и НВТ (нижней мертвой точки). В многоцилиндровых двигателях маховик является, в основном, накопителем кинетической энергии, необходимой для пуска двигателя и обеспечения плавного трогания автомобиля с места.

Маховики отливают из чугуна в виде лиска с массивным ободом и проводят его динамическую балансировку в сборе с коленчатым валом. На ободе маховика имеется посадочный поясок для напрессовки зубчатого венца для электрического пуска стартером. На цилиндрической поверхности маховика находятся метки или маркировочные штифты и надписи, определяющие момент прохождения ВМТ поршнем первого цилиндра. На торцевую рабочую поверхность опирается фрикционный диск сцепления. Для крепления его кожуха имеются резьбовые отверстия. Маховик центрируют по наружной поверхности фланца с помощью выточки, а положения его относительно коленчатого вала фиксируют установочным штифтом или несимметричным расположением отверстий крепления маховика.

Поршни

Форма и конструкция поршня, включая днище поршня и отверстие под поршневой палец, в значительной степени определяются формой камеры сгорания.

Устройство шатуна

Устройство КШМ автомобиля.

1 — стопорное кольцо, 2 — поршневой палец, 3 — маслосьемные кольца, 4 — компрессионные кольца, 5 — камера сгорания, 6 — днище поршня, 7 — головка поршня: 8 — юбка поршня; 9 — поршень: 10 — форсунка; 11- шатун; 12 — вкладыш; 13 — шайба , 14 — длинный болт; 15 — короткий болт; 16 — крышка шатуна, 17 — втулка шатуна; 18 — номер на шатуне; 19 — метка на крышке шатуна; 20 — шатунный болт.

Поршень состоит из головки поршня и направляющей части — юбки поршня. С внутренней стороны имеются приливы — бобышки с гладкими отверстиями под поршневой палец. Для фиксации пальца в отверстиях проточены канавки под стопорные кольца. В зоне выхода отверстий на внешних стенках юбки выполняются местные углубления, где стенки юбки не соприкасаются со стенками цилиндров. Таким образом получаются так называемые холодильники. Для снижения температуры нагрева направляющей поршня в карбюраторных двигателях головку поршня отделяют две поперечные симметричные прорези, которые препятствуют отводу теплоты от днища.

Нагрев, а следовательно, и тепловое расширение поршня по высоте неравномерны. Поэтому поршни выполняют в виде конуса овального сечения. Головка поршня имеет диаметр меньше, чем направляющая. В быстроходных двигателях, особенно при применении коротких шатунов, скорость изменения боковой силы довольно значительна. Это приводит к удару поршня о цилиндр. Чтобы избежать стуков, при перекладке поршневые пальцы смещают на 1,4—1,6 мм в сторону действия максимальной боковой силы, что приводит к более плавной перекладке и снижению уровня шума.

Головка поршня состоит из днища и образующих ее стенок, в которых именно канавки под поршневые кольца. В нижней канавке находятся дренажные отверстия для отвода масла диаметром 2,5—3 мм. Днище головки является одной из стенок камеры сгорания и воспринимает давление газов, омывается открытым пламенем и горячими газами. Для увеличения прочности днища и повышения обшей жесткости головки се стенки выполняются с массивными ребрами. Днища поршней изготовляют плоскими, выпуклыми, вогнутыми и фигурными. Форма выбирается с учетом типа двигателя, камеры сгорания, процесса смесеобразования и технологии изготовления поршней.

Движущиеся детали КШМ

Поршень с пальцами крепления к шатуну, шатун, коленвал(кривошип) с подшипниками, маховик.

Поршень(ползун) движется под напором газов, горящей смеси бензина и воздуха в карбюраторных двигателях или воспламенении солярки в дизельных. Это движение через поршневой палец и шатун переходит на коленвал. Делают его из алюминиевого сплава. Поршни дизельного двигателя конструктивно отличаются от поршней карбюраторного. В основном различается форма днища.

Поршневые кольца уменьшают зазор между цилиндром и поршнем. Кольца эти свободно находятся в пазах поршня. Их толщина меньше ширины паза. Они сделаны из чугуна и разрезаны в одном месте. Упругие, их диаметр чуть больше диаметра поршня. Под действием пружинящей силы, кольца, находясь в пазах поршня, прижимаются к цилиндру, тем самым уменьшая зазор пары.

Маслосъемные поршневые кольца убирают излишки машинного масла с поверхности цилиндра. Поэтому оно не проникает в камеру воспламенения.

Поршневой палец совмещает поршень и шатун. С небольшим технологическим зазором он проходит в отверстие шатуна и в бобышки поршня. В бобышках палец фиксируется специальными стопорными колечками, которые вставляют в технологические бороздки.

Шатун промежуточное звено между поршнем и коленвалом. Один его конец движется туда-сюда прямолинейно, а другой вращается. В целом шатун движется по сложной траектории, с большими переменными ускорениями. Поэтому на него попадает большая знакопеременная нагрузка. Эту ответственную деталь КШМ делают из легированной стали.

Коленчатый вал (кривошип) делают из стали или чугуна. Он цикличное (туда-сюда) прямолинейное движение поршня трансформирует во вращение вала. Преобразует энергию горящего топлива в цилиндре во вращающее усилие на валу коробки передач автомобиля. Далее через ряд элементов трансмиссии механическая энергия передается на ведущие колеса машины.

Поверхности шеек обработаны высокочастотными токами и отшлифованы. Их количество и расположение соответствуют количеству и расположению цилиндров. Правая часть вала изготовлена в виде фланца к которому крепится маховик. На левую часть ставится ременной шкив и звездочка распределительного вала.

Поршень с кольцами и пальцем

Поршень – это небольшая цилиндрическая деталь, изготовленная из алюминиевого сплава. Его основным назначением является преобразование давления выделяемых газов в поступательное движение, передаваемое в шатун. Возвратно-поступательное движение обеспечивается за счет гильзы.

Поршень состоит из юбки, головки и дна (днища). Дно может иметь разную форму (выпуклую, вогнутую или плоскую), в нем содержится камера сгорания. На головке расположены небольшие канавки для поршневых колец (маслосъемных и компрессионных).

Кольца компрессионного типа предотвращают возможное попадание газов в двигательный картер, а кольца малосъемного типа предназначены для удаления лишнего масла со стенок цилиндра.

Юбка оснащена специальными бобышками с отверстиями, для установления поршневого пальца, соединяющий поршень и шатун.

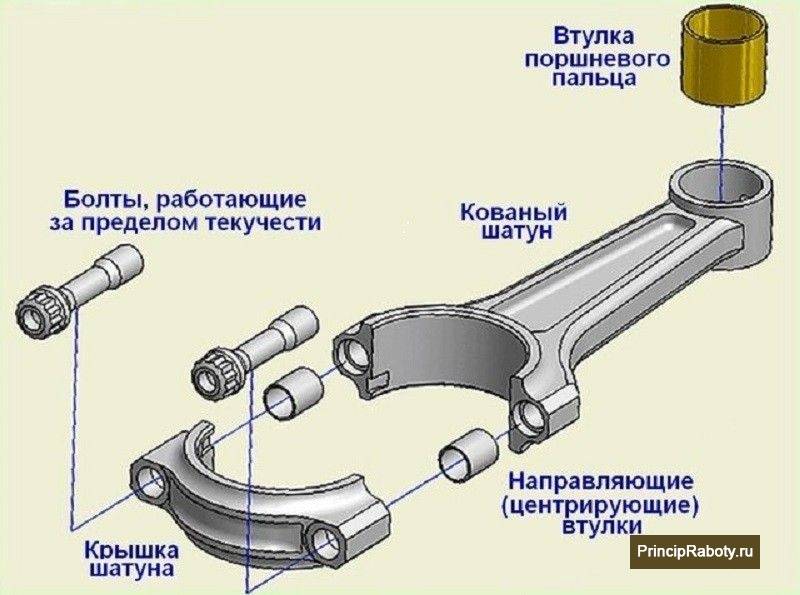

Шатун

Шатун – еще одна деталь КШМ, которая изготавливается из стали методом штамповки или ковки, оснащенная шарнирными соединениями. Шатун предназначен для передачи энергии движения от поршня к валу.

Шатун складывается из верхней, разборной нижней головки и стержня. Верхняя головка соединяется с поршневым пальцем. Нижнюю разборную головку можно соединять с шейкой вала с помощью крышек (шатунных).

Кривошип (колено)

К любому кривошипу (колено) крепится шатун поршня. Зачастую кривошип располагается от оси шеек в определенном радиусе, что определяет ход поршня. Именно эта деталь дала название кривошипно-шатунному механизму.

Коленчатый вал

Еще одна подвижная деталь механизма сложной конфигурации, изготовленная из чугуна или стали. Основным назначением вала является преобразование поступательного поршневого движения поршня во вращательный момент.

Коленчатый вал складывается из шеек (коренных, шатунных), щек (соединяющих шейки) и противовесов. Щеки создают равновесие при работе всего механизма. Внутри шейки и щеки оснащены небольшими отверстиями, через которые под давлением происходит подача масла.

Маховик

Маховик, как правило, установлен на конце вала. Изготавливается из чугуна. Маховик предназначен для повышения равномерного вращения вала для запуска двигателя с помощью стартера.

В настоящее время чаще применяются маховики двухмассового типа – два диска, которые достаточно плотно соединены между собой.

Блок цилиндров

Это неподвижная деталь КШМ, которая изготавливается из чугуна или алюминия. Блок предназначен для направления поршней, именно в них осуществляется весь рабочий процесс.

Блок цилиндров может быть оснащен рубашками охлаждения, постелями для подшипников (распределительного и коленчатого вала), точкой крепления.

Головка цилиндров

Эта деталь оснащена камерой сгорания, каналами (впускными и выпускными), отверстиями для свечей зажигания, втулками и седлами. Головка цилиндров изготавливается из алюминия.

Как и блок, головка также имеет рубашку охлаждения, которая соединяется с рубашкой цилиндра. А вот герметичность этого соединения обеспечивается специальная прокладка.

Закрывается головка небольшой штампованной крышкой, при этом между ними устанавливается резиновая прокладка, устойчивая к воздействию масел.

Поршень, гильза цилиндров и шатун образуют то, что автомобилисты обычно называют цилиндр. Двигатель может иметь от одного до 16, а иногда и больше цилиндров. Чем больше цилиндров, тем больше общий рабочий объем двигателя и, соответственно, тем больше его мощность. Но нужно понимать, что при этом одновременно с мощностью растет и расход топлива. Цилиндры в двигателе могут располагаться по различным компоновочным схемам:

  • рядная (оси всех цилиндров располагаются в одной плоскости)
  • V-образная компоновка (оси цилиндров располагаются под углом 60 или 120 градусов в двух плоскостях)
  • оппозитная компоновка (оси цилиндров располагаются под углом 180 градусов)
  • VR-компоновка (аналогично V-образной, но плоскости располагаются под небольшим углом относительно друг друга)
  • W-образная компоновка представляет собой совмещение на одном коленчатом валу двух VR-компоновок, расположенных V-образно со смещением относительно вертикали

От компоновочной схемы зависит балансировка двигателя, а так же его размер. Наилучшей балансировкой обладает оппозитный двигатель, однако он редко используется на автомобилях из-за конструктивных особенностей.

Так же отличным балансом обладает рядный шестицилиндровый двигатель, но его применение на современных автомобилях практически невозможно из-за его громоздкости. Наибольшее распространение получили V-образные и W-образные двигатели из-за наилучшего сочетания динамических характеристик и конструктивных особенностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
