Системы управления фазами газораспределения

четверг, 9 июня 2021 г.

Как выставить перекрытие клапанов в классическом двигателе ВАЗ

Разрезные шестерни ГРМ Ваз классика
Веерный набор щупов
Метки соответствующие положению коленвала в ВМТ (инжектор)
Метки соответствующие положению коленвала в ВМТ (карбюратор)
  • 2. Заменяем стандартную звездочку разрезной, фиксируя на ней болты используемые для смещения фаз.
    Метки на шестерне ГРМ и корпусе распредвала
  • 3. Вращаем коленвал на 1 оборот и этом положении, кулачки не давят на рокера и устанавливаем в первом цилиндре зазор между рокером и распредвалом размером 1мм !
Установка зазора клапанов

4. Вращаем коленвал опять, выставляя его по метке, метка на звездочке распредвала при этом будет снова находится близ прилива на корпусе РВ.
5. Проверяем зазоры на обоих клапанах 1-го цилиндра используя щупы различной толщины, у нас получатся к примеру зазоры – впуск 0.1мм и выпуск 0.3мм.
6. Минимально вращая коленвал на несколько градусов в обе стороны, добиваемся чтобы зазор на обоих клапанах стал одинаковым – 0.2мм, это и есть точка перекрытия клапанов.
7. Ослабляем винты на разрезной шестерне, теперь ее внешнюю часть можно смещать вращая совместно с коленвал, распредвал при этом будет оставаться неподвижным. В этом положении выставляем коленвал максимально точно по метке в ВМТ или при необходимости смещаем для выставления в опережение или запаздывание. Распредвал при этих манипуляциях должен оставаться неподвижным в ранее найденном моменте перекрытия.
8. Затянув винты на разрезной шестерне, вращаем коленвал на 1 оборот и регулируем клапана приводя зазор клапанов к заводским рекомендациям.

Легкий способ настройки разрезной шестерни по перекрытию клапанов
Тюнинговый распредвал эстонец+

Замена ГРМ

Фаза газораспределения — это период от момента открытия клапанов до момента их закрытия, выраженные в градусах поворота коленчатого вала и отмечаются по отношению к начальным или конечным моментам соответствующих тактов.Задача механизма газораспределения — обеспечить наивысшую эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения,зависит экономичность мотора, мощность и развиваемый момент В большинстве двигателей фазы меняться не могут и работа таких двигателей не отличается высокой эффективностью. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.

Для работы на холостом ходу уместны узкие фазы газораспределения с поздним открытием и ранним закрытием клапанов без перекрытия фаз (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу.

При работе на максимальной мощности ситуация меняется. С повышением оборотов время открытия клапанов сокращается, но для обеспечения высоких крутящего момента и мощности через цилиндры необходимо прогнать больший объём газов, нежели на холостом ходу. Как решить эту задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими.

При разработке двигателей конструкторам приходится увязывать ряд взаимоисключающих требований и идти на компромиссы. Посудите сами.С одними и теми же фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. И плюс ко всему устойчиво работать на холостом ходу, быть максимально экономичным и экологичным.

Изменяемые фазы газораспределения.

Если научить газораспределительный механизм подстраиваться под различные режимы работы двигателя?

Один из способов это применение фазовращателя — специальной муфты, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов и как следствие — лучшее наполнение цилиндров на высоких оборотах.

Инженеры не остановились на этом и разработали ряд систем, способных не только двигать фазы, но и расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами.

Например, в тойотовской системе VVTL-i после достижении определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и, кстати, обеспечивает больший ход. При раскрутке коленчатого вала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя словно открывается второе дыхание, которое способно придать автомобилю резкий и мощный подхват при ускорении.

А если попробовать изменять высоту подъёма? Такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. Экономия от применения системы бездроссельного управления составляет от 8% до 15%, прирост мощности в пределах 5—15 %. Несмотря на то, что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать выше — за счёт скорости открытия клапанов. Правда, механический привод заменяется электромагнитным.

В чём плюс электромагнитного привода? Подъёма клапана можно довести до идеала, а продолжительность открытия клапанов позволяется менять в очень широких пределах. Электроника согласно программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Делается это в целях экономии, например, на холостом ходу или при торможении двигателем. Даже во время работы электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный.

Если Вам понравился материал, поставьте, пожалуйста, лайк в вашей социальной сети.

Как проверить фазы ГРМ

Проверка газораспределительных фаз на отечественных ВАЗах и других марках авто осуществляется при помощи специального комплекта, который называется приспособление для регулировки. Для этой цели необходимо провести следующие действия:

  1. Сначала отсоединяются вентиляционные шланги картера при помощи ослабления крепежных хомутов.
  2. Далее отбрасываются провода от катушек зажигания.
  3. Со свечей снимаются наконечники и высоковольтные провода.
  4. Провода отводятся от крышки клапанов и высвобождаются.
  5. Снимается крышка клапанов вместе с катушкой зажигания и высоковольтными проводами.
  6. Поршень 1‑го цилиндра фиксируется в верхней мертвой точке такта сжатия. Для этого необходимо провернуть коленвал по ходу его вращения. При этом метка на шкиве должна совпасть с риской на крышке.

Вот так, уважаемые подписчики, происходит проверка фаз газораспределительного механизма. При отсутствии опыта выполнения таких работ, лучше обратиться на профильное СТО. Для тех кто интересуется устройством современных транспортных средств есть интереснейший материал про принцип работы двухтактного двигателя и работу датчика дождя. Оставайтесь с нами, поскольку уже завтра Вас ждут новые интересные публикации. Пока!

Просмотры:2834

1Нравится

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки. Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна). Второй конец второго провода оставить пока в подвешенном состоянии. Запустить двигатель на холодную и оставить работать на холостых оборотах

Важно, чтобы масло в движке было остывшим! Подключить конец второго провода ко второй клемме аккумулятора. Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

  • Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
  • Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

  • От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
  • Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
  • Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

  • снять пластиковый держатель с разъема (сдернуть вверх);
  • после этого появится доступ к внутренним контактам;
  • аналогично нужно демонтировать заднюю часть корпуса держателя;
  • после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
  • на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
  • собрать все в исходное положение.

Система на основе гидроуправляемой муфты

Широкое распространение получили системы изменения фаз газораспределения, принцип работы которых основан на осуществлении поворота распредвала. К таким схемам управления фазами газораспределения относят: японскую систему VVT-i, Dual VVT-i, решение немецкого концерна BMW под названием VANOS, Double VANOS, схему VVT от Volkswagen, управление фазами газораспределения VTEC от Honda, систему CVVT брендов Hyundai, Kia и концерна GM, регулировку фаз VCP от Renault и т.д.

Работа указанных выше систем основывается на небольшом повороте распредвала по ходу его вращения. Такой способ позволяет добиться раннего открытия клапанов сравнительно с их базовым начальным положением. Данный тип систем изменения фаз газораспределения конструктивно состоит из специальной муфты, которая управляется гидравлическим способом, а также дополнительной системы управления указанной муфтой. Гидроуправляемая муфта среди автомехаников получила название фазовращатель.

Поворот распредвала осуществляется при помощи электроники управления и гидравлики, а сама система чаще всего затрагивает только впускные клапаны. Рост оборотов ДВС приводит к тому, что фазовращатель осуществляет проворот распредвала по ходу его вращения, впускные клапана открываются раньше и цилиндры намного более эффективно наполняются рабочей смесью в режиме высоких оборотов.

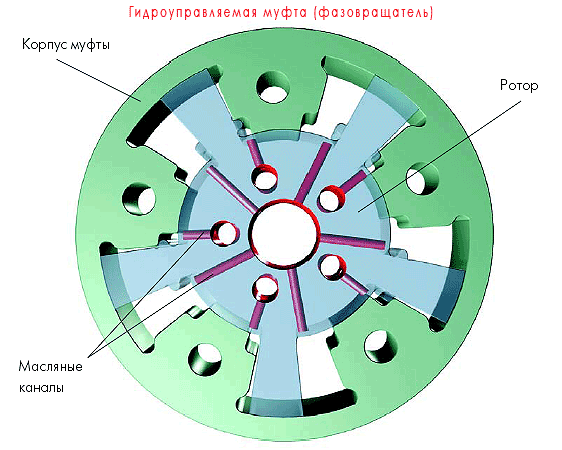

Получается, гидроуправляемая муфта реализует поворот распредвала ГРМ. Данная муфта конструктивно включает в себя:

  • ротор, который соединен с распредвалом;
  • корпус, которым выступает шкив привода распредвала;

В определенные полости, которые расположены между ротором и корпусом-шкивом, попадает моторное масло из системы смазки ДВС. Масло в муфту подается по особым каналам. Когда моторное масло заполняет одну или другую полость муфты, осуществляется поворот ротора по отношению к корпусу. Этот поворот ротора означает, что и распределительный вал будет повернут на необходимый угол.

Чаще всего местом установки гидроуправляемой муфты становится привод того распределительного вала, который отвечает за работу впускных клапанов. Встречаются также конструкции ДВС, когда подобные муфты-фазовращатели стоят как на впускном распредвале, так и на выпускном. Данное решение позволяет  шире и эффективнее регулировать параметры работы ГРМ на впуске и выпуске, но усложняет механизм.

Электронное управление автоматически регулирует работу гидроуправляемой муфты. Система такого управления включает в себя:

  • группу входных датчиков;
  • электронный блок управления;
  • список исполнительных устройств;

Система управления получает показания от датчика Холла, который производит оценку положения распредвалов. Дополнительно задействованы  и другие датчики, которые используются ЭБУ для управления работой всего двигателя.

К таковым относят датчик, измеряющий частоту вращения коленвала, температурный датчик охлаждающей жидкости (ОЖ), датчик расхода воздуха и другие. Сигналы от этих датчиков подаются в ЭБУ, который после отправляет соответствующий сигнал на  специальное управляющее (исполнительное) устройство.

Таким устройством, на которое воздействует электронный блок управления двигателем, является электромагнитный клапан (электрогидравлический распределитель). Клапан представляет собой распределитель, который при необходимости открывает доступ потоку моторного масла к гидроуправляемой муфте, а также реализует отвод масла от фазовращателя. Это зависит от того, в каком режиме работает силовой агрегат.

Данная схема изменения фаз газораспределения с использованием муфты задействуется в момент работы двигателя на холостом ходу, (мотор работает на самых низких оборотах), в режиме максимальной мощности на высоких оборотах, а также в том режиме, когда осуществлен выход ДВС на максимум крутящего момента.

Изменяемые фазы газораспределения

Разберем основные варианты, используемые в современном автомобилестроении. Каждый из них доказал свою эффективность и проверен на сотнях тысяч машин. Какой из вариантов выбирать – непринципиально: при правильной эксплуатации ресурс примерно одинаков.

За счет поворота распредвала

Этот вариант используют ведущие автопроизводители – Тойота, Фольксваген, Дженерал Моторс, Вольво, Хонда, Киа и Рено. Первыми массово эксплуатируемыми авто в стране можно назвать БМВ с легендарной системой ВАНОС, в которой регулировалось положение распределительного вала. Особенности работы:

  1. На распредвале расположена гидравлическая муфта, которая при необходимости меняет угол узла, тем самым изменяя фазы газораспределения. Если распредвалов два, то и муфты может быть две.
  2. Узел расположен внутри корпуса ГБЦ. Управление муфтами реализовано за счет давления масла, поэтому в них есть масляные каналы. Регулировка происходит за счет электрогидравлических датчиков изменения фаз газораспределения или электромагнитных клапанов.
  3. Муфта изменения угла представляет собой ротор, который зафиксирован на распредвале и корпус, который одновременно служит шкивом ГРМ. Внутри узла есть масляные каналы и камеры. В них подается масло, за счет чего ротор меняет свое положение по отношению к корпусу. Это и обеспечивает корректировку вала.
  4. Управляет системой ЭБУ, на который подается вся необходимая информация о работе двигателя: данные с датчиков Холла, скорость вращения коленвала, температура и расход воздуха, температура антифриза. Анализируя показатели, ЭБУ корректирует распредвал так, чтобы обеспечить эффективную работу двигателя.

Этот вариант достаточно надежен. Проблемы чаще всего возникают с муфтами, которые со временем начинают работать некорректно или просто блокируются в одном положении и не регулируются. Чаще всего в таких ситуациях требуется замена вышедшего из строя узла.

Изменение фаз за счет разной формы кулачков на распредвале

Подобные системы используют Хонда, Митсубиси, Тойота и Ауди. Этот вариант даже проще в устройстве, но при этом дает хороший эффект. Его основные особенности:

  1. Регулируется система впрыска, поэтому на каждый цилиндр приходится по два впускных клапана. При этом управление ими производится с помощью 3 коромысел и 3 кулачков на распределительном валу (крайние кулачки маленькие, средний большой).
  2. При малых оборотах двигателя задействованы только крайние коромысла и кулачки. Фазы газораспределения короткие, что обеспечивает экономное расходование топлива.
  3. При увеличении оборотов привод системы (гидравлический блокирующий узел) блокирует все коромысла и работа производится за счет большого кулачка, так как он намного выше. За счет этого фазы газораспределения удлиняются и обеспечивается большая мощность.

В усовершенствованном варианте на распределительном валу три кулачка разной высоты. На малых оборотах открывается только один клапан. В среднем диапазоне задействуется уже два клапана, а при больших нагрузках работает средний кулачок самого большого размера.

Система регулировки за счет изменения высоты подъема клапанов

Была разработана в начале нулевых годов инженерами БМВ, потом ее стали использовать такие марки, как Пежо, Фиат, Тойота и Ниссан. Многие специалисты считают этот вариант самым совершенным, так как из конструкции можно исключить дроссельную заслонку, что улучшает регулировку подачи топливной смеси. Особенности:

  1. Состоит из сервопривода с червячным валом и возвратной пружиной, впускного и выпускного распредвала, червячной шестерни, эксцентрикового вала и элементов впуска и выпуска.
  2. Системой управляет ЭБУ, собирающий информацию с многочисленных датчиков, установленных на двигателе и в выпускном тракте. После обработки данных он передает сигнал на сервопривод, который через червячный вал воздействует на эксцентриковый вал. Далее через промежуточный рычаг и коромысло выставляется высота подъема впускных клапанов, что и обеспечивает правильную подачу топлива.

Этот вариант при всей своей сложности имеет большое преимущество: возможность регулировать фазы газораспределения максимально точно во всем диапазоне оборотов.

Использование двигателя с регулировкой фаз газораспределения позволит экономить топливо и наслаждаться отличной динамикой при езде. Лучше отдавать предпочтение именно таким вариантам.

2.13. Регулировка фаз газораспределения

Снимите крышку распределительного механизма.

Снимите клапан рециркуляции ОГ.

Рис. 2.36. Установка болта в ременный шкив коленвала

Для прокручивания коленвала вставьте опорную втулку, ременный шкив коленвала 2 и болт коленвала 3, после чего вкрутите болт (используйте контропору 3415) (
рис. 2.36).

Снимите свечу зажигания первого цилиндра. Для этого используйте съемник и свечной ключ.

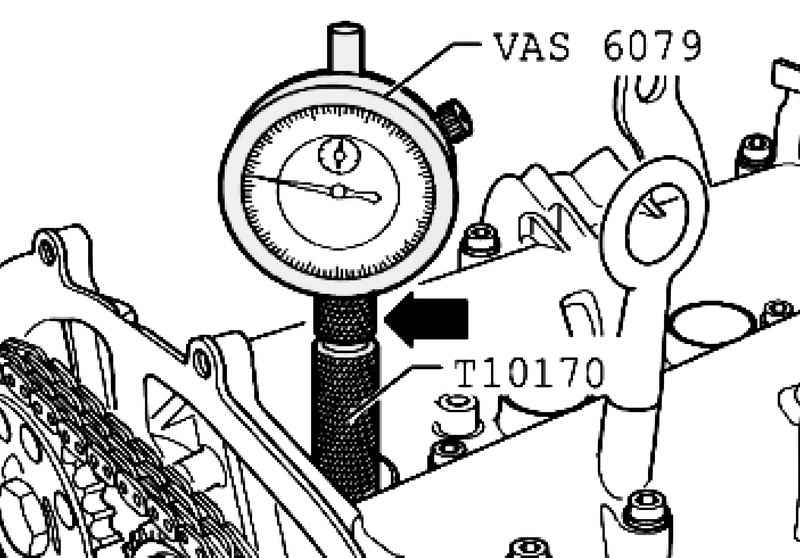

Рис. 2.33. Установка адаптера и индикатора

Вкрутите адаптер для индикатора часового типа до упора в гнездо свечи зажигания (
рис. 2.33).

Вставьте индикатор часового типа с удлинителем до упора и прижмите его гайкой.

Прокрутите коленвал в направлении вращения двигателя до ВМТ первого цилиндра. Запомните положение малой стрелки индикатора часового типа.

Затем поверните коленвал против направления вращения двигателя обратно на 45°.

Надавите на планку натяжителя 1 в направлении стрелки и зафиксируйте поршень стопорным штифтом (
рис. 2.36).

Пометьте фломастером направление хода цепи ГРМ 3.

ПРИМЕЧАНИЕ

Центральный болт фазовращателя 2 имеет левую резьбу.

Рис. 2.37. Снятие фазовращателя

Выкрутите болты 2 и 4 и снимите фазовращатель 1 с цепи ГРМ 3 (
рис. 2.37). Для удерживания используйте контропору.

Вновь насадите фазовращатель 1.

Замените болты 2 и 4 и затяните болт 2 на 40 Н·м, а болт 4 на 50 Н·м.

Проверните впускной и выпускной распредвалы, пока фиксатор распредвалов не войдет в отверстия в распредвалах до упора.

Рис. 2.35. Фиксатор распредвалов

Стопорные штифты1должны войти в отверстия 2. Отметка «TOP» должна быть видна сверху (
рис. 2.35).

ПРИМЕЧАНИЕ

При прокручивании распредвалы нельзя смещать по оси.

Рис. 2.38. Крепление фиксатора

Для крепления фиксатора вкрутите болт M6 от руки; не затягивая его (
рис. 2.38).

Открутите болты звездочек распредвалов. Для этого обязательно используйте контропору.

ПРИМЕЧАНИЕ

Фиксатор распредвалов нельзя используйте в качестве контропоры.

Снимите одну звездочку распредвала.

Положите цепь ГРМ, соблюдая направление хода, на звездочки распредвалов и вновь насадите снятую звездочку.

Вкрутите болты распредвалов настолько, чтобы звездочки еще проворачивались на распредвалах.

Натяните цепь ГРМ, вытянув стопорный штифт.

Поверните коленвал в направлении вращения двигателя в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

ПРИМЕЧАНИЕ

Если коленвал был прокручен далее ВМТ более, чем на 0,01 мм, его следует еще раз поверните против направления вращения двигателя примерно на 45°. В заключение приведите коленвал в направлении вращения двигателя в ВМТ первого цилиндра.

Удерживайте с помощью контропоры звездочки распредвалов 1 и 5 в данном положении и затяните болты 2 (левая резьба) с моментом затяжки 40 Н·м и 4 на 50 Н·м (
рис. 2.37).

ПРИМЕЧАНИЕ

При затяжке болтов распредвалов коленвал не должен проворачиваться, а цепь ГРМ 3 должна оставаться натянутой по обеим сторонам.

Снимите фиксатор распредвалов.

Поверните коленвал в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется

Повторите регулировку.

Если фиксатор распредвалов вставляется

Снимите фиксатор распредвалов, удерживайте звездочки распредвалов с помощью контропоры и вкрутите болты 2 (левая резьба) и 4 обычным ключом на 1/4 оборота (90°). (
рис. 2.37).

ПРИМЕЧАНИЕ

Центральный болт фазовращателя 2 имеет левую резьбу.

ПРИМЕЧАНИЕ

Звездочки при затяжке болтов не должны прокручивайтеся на распредвалах.

Поверните коленвал еще раз в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется повторите регулировку.

Дальнейшая установка выполняется в обратной последовательности.

Установите крышку распределительного механизма.

Установите поликлиновой ремень.

Замените уплотнительные кольца заглушек распредвалов и смажьте их маслом перед монтажом.

Установите клапан рециркуляции ОГ.

предыдущая страница2.2.12. Проверка фаз газораспределенияследующая страница 2.2.14. Снятие и установка картера распределительных валов

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки. Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна). Второй конец второго провода оставить пока в подвешенном состоянии. Запустить двигатель на холодную и оставить работать на холостых оборотах

Важно, чтобы масло в движке было остывшим! Подключить конец второго провода ко второй клемме аккумулятора. Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

  • Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
  • Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

  • От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
  • Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
  • Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

  • снять пластиковый держатель с разъема (сдернуть вверх);
  • после этого появится доступ к внутренним контактам;
  • аналогично нужно демонтировать заднюю часть корпуса держателя;
  • после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
  • на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
  • собрать все в исходное положение.

См. также

  • Изменяемые фазы газораспределения
  • Транспорт
  • Транспортное средство
    1. ↑ Wu, B. (2007). A simulation-based approach for developing optimal calibrations for engines with variable valve actuation. Oil and Gas Science and Technology, 62(4), 539—553.
  • ↑ Hong, H. (2004). Review and analysis of variable valve timing strategies — eight ways to approach. Proceedings of the Institution of Mechanical Engineers, Part D: Journal of Automobile Engineering, 218(10), 1179—1200.
  • . Practical Machinist. Дата обращения 4 апреля 2010.
  • Arthur W., Gardiner (PDF). Langley Research Center/Langley Aeronautical Laboratory (25 February 1927).
  • Coomber, Ian. Vauxhall: Britain’s Oldest Car Maker. — Fonthill Media, 5 December 2021. — P. 46. — ISBN 978-1781556405.
  • . freepatentsonline.com . Дата обращения 12 января 2011.
  • . freepatentsonline.com . Дата обращения 12 января 2011.
  • (PDF). alfaspiderfaq.org . Дата обращения 29 ноября 2008.
  • Rees, Chris. Original Alfa Romeo Spider. — MBI Publishing 2001. — P. 102. — ISBN 0-7603-1162-5.
  • . www.marineenginedigest.com . Дата обращения 27 октября 2012.
  • . Дата обращения 17 января 2012.
  • . Дата обращения 17 января 2012.
  • Lumley, John L. Engines — An Introduction. — Cambridge UK : Cambridge University Press, 1999. — P. 63–64. — ISBN 0-521-64277-9.
  • . Дата обращения 17 января 2012.
  • . Дата обращения 17 января 2012.
  • . Дата обращения 17 января 2012.
  • . Дата обращения 17 января 2012.
  • . Дата обращения 17 января 2012.

Система Старт-стоп что это и как работает

Способы регулирования

Регулировка критериев, в которых функционирует механизм газораспределения в транспортном средстве, предусматривает различные варианты изменения фаз. Это может быть поворот распредвала, либо использование кулачков с различным профилем, либо же различная заданная высота поднятия клапанов. Именно система, основанная на вращательном действии распред вала мотора, получила максимальное распространение.

В таком способе предусмотрена гидроуправляемая муфта. Само проворачивание распредвала происходит именно с ее участием. Устанавливают ее чаще всего на распредвале впускных клапанов. Конструктивно для управления ею предусмотрены датчики, ЭБУ, а также некоторые устройства исполнительного типа. На управляющий блок. поступают сигналы, собранные датчиками, в результате чего формируются команды электрогидравлическому распределителю. Смена газораcпределяющих фаз эффективна и на холостом ходу и при достижении максимальной отдачи агрегата.

В cледующей разновидности газораспределяющей схемы фазы меняются благодаря использованию в ней кулачков разных размеров. Такая установка позволяет менять периоды, в течение которых будут открыты клапаны и выcоту, на которую они смогут подняться. Применение блокирующего механизма позволяет переключаться между разными режимами работы (Hon­da — VTEC).

Если нагрузка на движок невелика, то впускные клапана управляютcя малыми. кулачками. Как только обороты возрастают, то в действие приводится уже механизм блокирующего типа. Происходит объединение коромысел от большого и малых кулачков в единую составляющую. В это же время усилие уходит на впускные клапана.

https://youtube.com/watch?v=1faYk4ziGd8

Существует еще одна методика смены газораспределяющих фаз, что основана на принципе коррекции высоты поднятия клапанов. При том, что движок может эксплуатироваться в разных режимах, она дает возможность отказаться от активного пользования заслонкой акселератора. Впервые стала применяться, как Вы думаете, каким автопроизводителем? Конечно, это был не ГАЗ, а BMW, известный своими инновационными разработками. На сегодняшний день этот принцип используют и другие автоконцерны.

В данной методике высота может корректироваться посредством вращения вала. В ней участвует промежуточный рычаг, влияющий на движение коромысла и позицию, которую занимает клапан. Сам же уровень поднятия меняется постоянно, исходя из того, в каком сейчас режиме функционирует силовой агрегат машины. Предусмотрена такая схема только для клапанов «впускного типа».

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

  • исправные датчики положения коленчатого (ДПКВ) и распределительного валов (ДПРВ);
  • отсутствуют неисправности в системе впрыска топлива;
  • наблюдается пороговое значение впрыска фаз;
  • температура охлаждающей жидкости находится в пределах +10°…+120°С;
  • повышенная температура масла двигателя.

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
