Что такое дефектовка двигателя: особенности данной процедуры

Дефектная ведомость на ремонт системы отопления

Когда составляется

В дефектной ведомости на ремонт отопления специалистом выявляется содержание и объем неполадок, подлежащих устранению в ходе капитального ремонта систем отопления.

Данный документ составляется, только если необходим капитальный ремонт отопительных систем. Текущий и аварийный ремонты составления дефектной ведомости не требуют. Как правило, подобный ремонт по логичным причинам производят вне времени отопительного сезона.

Законодательные требования

Как и другие виды дефектных ведомостей, документ, регламентирующий будущий ремонт отопления, не имеет единого стандарта по оформлению. Более подробное составление часто избавляет от многих проблем и недопониманий. Чтобы дефектная ведомость имела юридическую силу как первичный учетный документ, в ней обязательно должны присутствовать такие важные моменты:

  • название: «Дефектная ведомость»;
  • дата заполнения ведомости;
  • наименование организации, от имени которой составляется документ;
  • операция, которую нужно будет произвести;
  • единицы измерения этой операции (объем будущих работ);
  • лицо, ответственное за исполнение (его должность и личная подпись).

ВАЖНО! Дефектная ведомость должна быть составлена перед или во время производимого ремонта. Если это затруднительно, документ нужно оформить сразу по завершении работы

Ошибки оформления

Помимо отсутствия одного или нескольких из указанных реквизитов, недействительной ведомость могут сделать следующие недочеты:

  • исправления, подчистка, корректировка данных – в дефектной ведомости они недопустимы так же, как в любых финансовых документах);
  • исключительно электронная форма – первичная документация должна существовать на бумажном носителе.

Генеральный директор
ООО «Сантех-Профи»
/Кусторелов / Р.О.Кусторелов
12 июля 2017 года

Дефектная ведомость № 45/18
на капитальный ремонт системы отопления левого крыла здания

Наименование объекта: Дом Культуры железнодорожников

Адрес: г. Новгород, ул. Лесоводская, д. 1

№ п/пНаименование работЕд. изм.Кол-во
1.Демонтаж труб отопления диаметром 50 ммм136
2.Прокладка труб отопления диаметром 50мм с отводамим136
3.Демонтаж радиаторов старого образцашт.50
4.Монтаж новых радиаторовсекц.322
5.Прокладка трубопроводов отопления к радиаторам д-15 ммм322
6.Установка кранов-спускниковшт.25
7.Установка вентилей шаровых диаметром 15 ммшт.25
8.Врезка в стояки д-15шт.25
9.Врезка в систему отопления трубопроводов диаметром 15 ммшт.12
10.Монтаж стояков из труб диаметром 15 ммм126
11.Учет вспомогательных операций, связанных с вводом в эксплуатацию системы отопления (опрессовка, проливка, окраска, уборка, вывоз мусора)часов8

Главный инженер /Погорельский/ А.С.Погорельский
Сварщик-сантехник /Курослепов/ Д.С. Курослепов

Капитальный ремонт двигателя: когда делать

Прежде всего, пробег двигателя до капитального ремонта по целому ряду причин может отличаться на двух абсолютно одинаковых моделях. Дело в том, что на ресурс двигателя сильно влияет качество моторного масла и топлива, стиль езды, своевременность обслуживания и т.д.

Именно по этой причине техническое состояние двигателя, например, с пробегом 200 тыс. км., может оказаться заметно лучше, чем у точно такого же агрегата, который прошел всего 120-130 тыс. км. Получается, определять состояние ДВС только по пробегу не всегда правильно.

На практике далеко не всегда следует отталкиваться и от того ресурса, который заложил сам производитель. Например, если в мануале написано, что изготовитель определяет плановый ресурс на условной отметке в 300 тыс. км., тогда понятно, что даже нормально работающий двигатель с пробегом в 250-270 тыс. км. будет нуждаться в ремонте раньше, чем исправный агрегат с пробегом около 150 тыс.

Хотя и эта информация больше для справки, так как у ответственных владельцев нередко моторы выхаживали и по 350-400 тыс. км при заявленных 300 тысячах. С точностью до наоборот дела обстоят с моторами, которые несвоевременно обслуживаются и находятся в тяжелых условиях эксплуатации. При заявленном условном ресурсе в 300 тыс. такие двигатели часто «умирают» уже к 100-150 тысячам.

Становится понятно, что необходимость капремонта определяет никак не пробег, а общее техническое состояние двигателя. Если речь идет о ДВС, заявленный ресурс которого составляет все те же 300 тыс. км, при этом на одометре только 120-150 тыс. км

честного пробега, тогда следует уделять внимание реальному состоянию силового агрегата, а не смотреть на цифру пробега и сопоставлять этот показатель с расчетным ресурсом агрегата

Признаки скорого капремонта мотора

Чтобы определить состояние двигателя, такой мотор нуждается в диагностике. Диагностика может быть как углубленной, так и поверхностной. При этом даже по результатам предварительной оценки можно определить, что силовой агрегат совсем скоро или уже сейчас нужно будет перебирать или ремонтировать капитально.

Прежде всего, на серьезные проблемы указывает стук во время работы двигателя как «на холодную», так и «на горячую». Обычно стуки указывают на изношенные вкладыши и шейки коленчатого вала, проблемы с поршнями и т.д.

В случае, когда подобные стуки явно слышны без использования дополнительных приборов (фонендоскоп), а также горит или моргает лампа давления масла (снижение давления в системе смазки), тогда двигатель нуждается в неотложном ремонте.

Повышенный расход моторного масла, а также синий дым из выхлопной трубы во многих случаях указывает на проблемы с ЦПГ (износ цилиндров, поршней, поршневых колец и т.д.). Отметим, что двигатель может «есть» масло по разным причинам, однако чаще всего именно критический износ элементов ЦПГ на моторах с пробегом приводит к перерасходу смазки и масляному выхлопу.

Решение о том, что пора разбирать двигатель (делать капитальный ремонт или переборку) можно принимать в том случае, если одновременно с повышенным расходом масла также отмечено снижение компрессии по цилиндрам, отмечено недостаточное давление масла, особенно на низких оборотах.

Единственное, определиться, получится ли ограничиться только частичной переборкой, а не «капиталкой» всего мотора, можно в том случае, если компрессия упала из-за прогара клапанов, а расход масла возник по причине проблем с маслосъемными колпачками или залегания поршневых колец. В любом случае, агрегат нужно сначала разбирать и делать дефектовку двигателя.

Образец документа

В интернете можно найти множество образцов акта дефектов.

Таблица 1. Составные части.

Разделы документа
Верхняя часть Указывается наименование и номер документа
Верхний блок слева или справа Приводится информация о руководителе предприятия, представленная его ФИО и должностью, а также указывается название фирмы
Основная часть Она сделана в виде таблицы, содержащей порядковый номер записи, выявленные дефекты и повреждения, меры по ликвидации проблем и сроки, в течение которых должны исправляться поломки
Заключение В конце ставятся подписи членов комиссии, а также их должности и ФИО

Выработка поверхности цилиндров

Причины:

  • Неисправность системы зажигания.
  • Выход из строя системы питания.

Осуществляется диагностика, ремонт и регулировка системы питания и системы зажигания. Сильный износ поверхности блоков ремонтируется гильзовкой или расточкой.

Отсутствие на поверхности цилиндров сетки хона является одним из косвенных признаков износа. Специалисты во время дефектовки выполняют проверку конусности, выработки и эллипсности цилиндров следующим образом: каждый цилиндр проверяется индикаторным нутромером в трех точках в двух взаимно перпендикулярных плоскостях. В зоне остановки верхнего компрессионного кольца обычно наблюдается наиболее сильный износ. Методы расточки и хонинговки с последующей гильзовкой применяются при выработке в цилиндрах более 0,1 мм.


Смотреть галерею

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Проточка постели коленчатого вала

Шлифовка коленчатого вала

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

Автоматизированное газо-термическое напыление шеек и балансиров коленчатого вала

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Замер осевых смещений коленвала с помощью щупа

Комплект измерительных стальных пластин щупов

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Стенд с установленным индикатором часового типа для замера биений коленчатого вала

Индикатор часового типа, установленный на блок двигателя

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.

Измерение зазоров между шейкой и подшипником с помощью калиброванной проволоки и шаблона

В чём особенности дефектовки двигателя и что это такое

Проводится дефектовка двигателя для автомобилей, которые имеют значительный пробег. Результат процесса зависит от степени износа деталей и механизмов, являющихся .

Узлы и детали автомобиля подвергаются интенсивному износу. При этом выработка происходит неравномерно, особенно это касается моторов машин, которые подвергаются интенсивной эксплуатации

Важно! Дефектовка – процесс экспертной оценки и выявления причин, провоцирующих выход из строя силового агрегата либо отдельных узлов и механизмов

Предварительно проводится разборка двигателя на отдельные элементы. Специалист проводит визуальный контроль и необходимые замеры.

Осуществляется мониторинг состояния всех важных деталей на наличие явных и скрытых дефектов. Причины, побудившие на проведение мероприятия, могут быть разные. Одной из них является необходимость в предварительном углубленном осмотре ДВС непосредственно перед осуществлением планового капремонта. Дополнительным стимулом на разборку и оценку состояния служит оценка возможного ущерба при возникновении внезапной поломки, например, когда оборвался ремень ГРМ, слетел шатун либо произошло заклинивание двигателя.

В естественных условиях происходит относительно предсказуемый и прогнозируемый износ рабочих деталей.

Со временем стираются поршневые кольца, деформируется зеркало камеры сгорания, седла клапанов изнашиваются и пр. Ресурс двигателя инженерами рассчитывается на определенный пробег, в течение которого будет происходить выработка и снижение рабочих характеристик расходников.

Однако случаются и нештатные ситуации, при которых эксплуатационные параметры понижаются достаточно резко. Выявить падение ресурса помогает тщательная визуальная и метрическая проверка, поэтому дефектовку относят к нередко к диагностическим мероприятиям. Перед началом работы необходимо позаботиться о хорошем освещении и необходимом наборе мерительных инструментов.

Желательно кроме общего освещения иметь лампы для локальной подсветки, помогающие выявить мелкие дефекты. Проводить дефектовку деталей разбираемого двигателя можно параллельно с демонтажными операциями.

Ошибки при обработке направляющих и притирке клапанов

Несоосность направляющей клапана или седел клапанов

Причина:

При обработке ГБЦ седло клапана или его направляющая были неправильно центрированы.

Следствие:

Клапан не закрывается надлежащим образом, перегревается и прогорает в области седла. Из-за односторонней нагрузки на головку клапана возможны также усталостные изломы в области стержня клапана

Слишком большой зазор в направляющих клапанов.

Причина:

Зазор в направляющих клапанов слишком большой, т. к. они сильно изношены или были слишком широко рассверлены при ремонте.

Следствие:

Вследствие прорыва горячих газов возможно сильное нагарообразование в области стержней и направляющих. Ход клапана становится тяжелым, клапан больше не закрывается. В результате это приводит к перегреву (прогоранию, плавлению) поверхности седла

Слишком малый зазор в направляющих клапанов.

Причина

: При восстановлении и ремонте головки блока направляющих клапанов диаметр направляющих был неправильно замерен и оказался слишком мал.

Следствие:

Недостаток смазки, тяжелый ход и заклинивание стержня клапана в направляющей при расширении от нагревания при работе двигателя. В результате это может также привести к перегреву в области головки или седла клапана.

Как выполняется дефектовка силового агрегата

Разобравшись с тем, зачем нужно дефектовать двигатель, давайте теперь рассмотрим саму процедуру. Как правило, дефектовку двигателя можно разделить на несколько основных этапов.

  1. В самом начале дефектовка различных деталей начинает осуществляться параллельно процессу разборки силового агрегата. Специалист по ремонту ДВС визуально оценивает состояние каждой детали, которая снимается с мотора, после чего на основании такой предварительной оценки уже можно сделать определенные выводы.
  2. Затем мастер откладывает в одну сторону детали, которые сильно повреждены или не подлежат восстановлению. После эти детали нужно по списку заменить на новые. Рядом формируется еще одна группа, в которую попадают детали, еще пригодные для восстановления или не имеющие заметных повреждений.
  3. Детали, которые собраны во второй группы, являются элементами для второго этапа дефектовки. Далее производится тщательный замер их размеров и параметров, после чего полученные данные сравниваются с номиналом. Опытные мастера специально ведут так называемый дефектовочный лист, в котором сформирован список восстановленных деталей и тех элементов, которые вообще не менялись в рамках текущего ремонта. Такой список при наступлении необходимости следующего ремонта облегчает задачу для последующей дефектовки деталей.

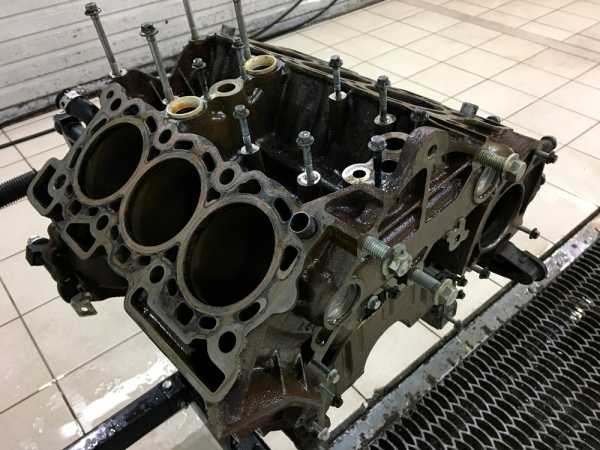

Дефектовка блока цилиндров двигателя

Как известно, блок цилиндров фактически является основной деталью всего двигателя. Более того, БЦ представляет собой номерную деталь, так как номер двигателя выполнен именно на блоке. Другими словами, блок нужно дефектовать особенно тщательно, так как его полная замена предполагает в дальнейшем определенные сложности по юридической части.

  • Дефектовка двигателя предполагает осмотр блока цилиндров. В самом начале осуществляется визуальная проверка блока для выявления задиров, трещин на зеркале цилиндров, между резьбовыми отверстиями в местах крепления ГБЦ.
  • Если было отмечено попадание моторного масла в антифриз или антифриза в масло, тогда производится дополнительная опрессовка блока, чтобы выявить трещины в масляных каналах или каналах охлаждения;
  • Затем проверяются температурные и масляные заглушки на предмет их целостности, также проверка затрагивает постель коленвала, коренные крышки (бугеля) и т.д.
  • Следующим шагом становится замер цилиндров при помощи специальных инструментов (нутромера и т.д.). Благодаря таким замерам оценивается выработка, что позволяет определить, пригоден ли цилиндр для дальнейшей работы.
  • Гильзованные блоки, которые имеют сменные гильзы, подлежат проверке в области посадочного пояса гильзы, параллельно оценивается состояние креплений шпилек для установки ГБЦ и т.д.

Как видно, специалисты по ремонту ДВС уделяют максимум внимания блоку цилиндров. Блок тщательно осматривается на наличие трещин и глубоких задиров в области зеркала цилиндра, также проверяются масляные и другие каналы.

Если блок имеет такие повреждения, тогда принимается решение о возможности и целесообразности ремонта тех или иных дефектов, расточке цилиндров, гильзовке блока и т.д. Подлежащий ремонту блок затем отмывается, производится вскрытие масляных полостей с последующей промывкой.

Далее БЦ шлифуется в ремонтные размеры или гильзуется для восстановления необходимых параметров (в зависимости от типа блока, материала его изготовления, степени повреждений и т.д)

При этом очень важно провести все операции правильно, а также соблюдать особенности техпроцесса

Например, специалисты особое внимание уделяют хону в цилиндрах. Хонингование позволяет добиться правильной работы поршневых колец, избавиться от повышенного расхода масла и т.д

Кем и где используется

Формированием акта дефектовки занимается назначенная экспертная комиссия. В нее включаются только заинтересованные лица, представленные владельцем авто, техническими экспертами и представителями ремонтной организации или продавца.

У каждого технического эксперта должны иметься документы, подтверждающие его квалификацию. Цель составления документа заключается в обосновании расходов, связанных с ремонтом автомобиля, а также для подтверждения целесообразности списания узлов или агрегатов. Иногда вовсе процедура выполнятся по инициативе частного собственника, который хочет узнать, сколько ремонтных работ нужно выполнить для приведения автомобиля в идеальнее состояние.

Дефектовка двигателя

Дефектовка двигателя – это осмотр и измерение характеристик деталей, которые подлежат ремонту или замене. Она позволяет определить конкретные запасные части, подвергшиеся разрушению, а также причины, по которым это разрушение произошло.
Одно дело, когда все детали двигателя изнашиваются равномерно (в случае естественного износа). Другое – когда явно присутствуют “криминальные следы”. В данном случае, нужно точно определить причину произошедшего. Так как обычная замена износившихся детелей новыми, без выяснения причины неисправности, может привести к тому, что вновь придется проводить ремонт двигателя.

Что же включает в себя дефектовка двигателя?

Первая дефектовка деталей проводится прямо в процессе разборки – каждую деталь, снятую с двигателя, надо тщательно проверить «на глаз». Полностью разрушившиеся детали, а также детали, не подлежащие восстановлению, следует отложить отдельно, чтобы потом можно было сформировать список того, что надо приобрести на замену.
Внешне благополучные детали, без видимых повреждений, будут осматриваться на втором этапе дефектовки – при проверке их размеров и характеристик на соответствие номинальным. Рекомендуется ведение дефектовочного листа, в который вносится дата дефектовки и список деталей, которые были признаны работоспособными и не были заменены.
Такая мера поможет при следующей дефектовке более точно составить список запчастей на замену.

Одним из самых распространённых дефектов является наличие продольных царапин на поршне. Из-за таких царапин, кольца поршня не будут справляться со своей задачей, и двигатель станет излишне расходовать масло. Причина – обеднённая смесь в цилиндрах.
Проблема решается проверкой каналов подачи горючей смеси. Могут возникать неполадки в подающих трубах впускного коллектора, карбюраторе или инжекторе. Причиной бедной смеси может также стать негерметичность системы рециркуляции отработанных газов.

При выявлении трещин на зеркале цилиндров, а также внутренних трещин в масляном канале, блок подлежит выбраковке. Решение о возможном ремонте при появлении трещин в цилиндре принимает шлифовщик. В данном случае можно провести гильзовку блока цилиндров. Однако это определяется отдельно в каждом конкретном случае.

Что такое дефектовка двигателя и особенности данной процедуры

Проводится дефектовка двигателя для автомобилей, которые имеют значительный пробег. Результат процесса зависит от степени износа деталей и механизмов, являющихся составными частями ДВС.

Что такое дефектовка двигателя

Узлы и детали автомобиля подвергаются интенсивному износу. При этом выработка происходит неравномерно, особенно это касается моторов машин, которые подвергаются интенсивной эксплуатации.

Предварительно проводится разборка двигателя на отдельные элементы. Специалист проводит визуальный контроль и необходимые замеры. Осуществляется мониторинг состояния всех важных деталей на наличие явных и скрытых дефектов.

Причины, побудившие на проведение мероприятия, могут быть разные. Одной из них является необходимость в предварительном углубленном осмотре ДВС непосредственно перед осуществлением планового капремонта. Дополнительным стимулом на разборку и оценку состояния служит оценка возможного ущерба при возникновении внезапной поломки, например, когда оборвался ремень ГРМ, слетел шатун либо произошло заклинивание двигателя.

В естественных условиях происходит относительно предсказуемый и прогнозируемый износ рабочих деталей. Со временем стираются поршневые кольца, деформируется зеркало камеры сгорания, седла клапанов изнашиваются и пр.

Ресурс двигателя инженерами рассчитывается на определенный пробег, в течение которого будет происходить выработка и снижение рабочих характеристик расходников. Однако случаются и нештатные ситуации, при которых эксплуатационные параметры понижаются достаточно резко. Выявить падение ресурса помогает тщательная визуальная и метрическая проверка, поэтому дефектовку относят к нередко к диагностическим мероприятиям.

Каким образом выполняется дефектовка силового агрегата

Перед началом работы необходимо позаботиться о хорошем освещении и необходимом наборе мерительных инструментов. Желательно кроме общего освещения иметь лампы для локальной подсветки, помогающие выявить мелкие дефекты.

Проводить дефектовку деталей разбираемого двигателя можно параллельно с демонтажными операциями. Мастера, занимающиеся ремонтом моторов, могут в это время оценивать состояние каждой детали и узла, что позволит сделать обобщенные первичные выводы.

Стоит сразу же отбраковывать слишком сильно поврежденные детали или элементы, которые не рассчитаны на восстановление. В другую сторону откладываются детали, на которых не обнаружены видимые дефекты. Эта группа отправляется на следующий этап диагностики.

Выбранные элементы проверяются по техническим и геометрическим характеристикам:

  • замеряются линейные габаритные размеры;
  • мониторятся внутренние и наружные диаметры;
  • сверяется с эталоном шероховатость поверхности и пр.

Необходимо учитывать, что у размеров деталей есть поле допуска, в пределах которого находятся размеры. Рекомендуем заполнять в процессе дефектовочный лист, в таблицу которого вносятся названия, размеры и возможные необходимые работы по замене или восстановлению первоначальных характеристик.

Особое внимание необходимо уделить блоку цилиндров, так как это – базовая деталь двигателя. Выявленные проблемы обязательно необходимо описать и подготовить к устранению

В процессе осмотра выявляются неполадки:

Для поиска трещин, которые могли появиться при попадании в цилиндры антифриза или масла через рубашку, применяют опрессовку блока. Также при дефектовке контролируются масляные или температурные заглушки на целостность. Цилиндры внутри замеряют нутромером, что позволит выявить возможность дальнейшей эксплуатации блока.

Уделяем внимание дефектации головки блока цилиндров. Основные работы ведутся по выявлению качества гнезд клапанов и деформации сопрягающейся плоскости с блоком

Также должны быть в порядке отверстия для подшипников распредвала.

Проверка вала заключается в измерениях диаметра на всех рабочих участках. Проводится контроль не только диаметра, но и овальности шейки, определяя наибольший и наименьший параметр. Осуществляются замеры биения на каждом участке.

Заключение

Все выявленные критические недостатки должны быть устранены. Если возможен ремонт, то проводим восстановительные работы, а в противном случае необходимо заменять поврежденные детали и узлы на новые. Это позволит продлить эксплуатационный ресурс автомобиля, а также обеспечит безопасность для автовладельца.

Лучшие цены и условия на покупку новых авто

Методы дефектации

Техническое состояние деталей определяют внешним осмотром, остукиванием, измерением размеров, проверкой с помощью универсальных инструментов, специальных шаблонов, приборов, приспособлений и стендов.

При осмотре выявляют наружные повреждения деталей, деформации, трещины, задиры, обломы, прогар, раковины, коррозию, негерметичность и др.

Остукиванием определяют состояние неподвижных соединений (ослабление посадок заклепок, штифтов, шпилек, колец), наличие трещин в корпусных деталях. При легком простукивании плотно сидящие и неподвижные детали издают звонкий металлический звук, а в случае наличия трещин или слабой посадки — дребезжащий, глухой.

С помощью универсальных измерительных средств определяют фактические размеры, отклонения от размеров, формы, взаимного расположения конструктивных элементов детали. В соединениях измеряют величину зазора. Для определения геометрических параметров деталей используют штангенциркули, микрометры, индикаторные нутромеры, штангензубомеры и др. Порядок измерения, применяемый инструмент, приспособления, место замеров указываются в соответствующих технологических картах.

С целью повышения производительности и упрощения контроля и сортировки деталей в специализированном ремонтном производстве применяют дефектовочные калибры (жесткий предельный инструмент) и шаблоны. Шаблоны изготавливают по принципу однопредельных скоб.

Погнутость, скрученность, биение и коробление поверхностей деталей определяют при помощи специальных приспособлений и устройств. Для этой цели используют поверочные плиты; универсальные штативы с индикаторами часового типа, специальные призмы и центры, линейки, угольники, щупы.

Скрытые дефекты деталей (трещины, раковины и др.) выявляют пневматическим, гидравлическим, магнитным, капиллярным и ультразвуковым методами.

Пневматический метод применяют для проверки герметичности радиаторов, топливных баков, топливопроводов, резиновых камер и т. д. Деталь погружают в ванну с водой. Если она имеет больше одного отверстия, то остальные закрывают пробками, а в оставшиеся подают воздух. По пузырькам выходящего воздуха определяют место дефекта.

Гидравлическим методом на специальных стендах проверяют герметичность рубашек блоков, головок цилиндров, всасывающих труб двигателей и т. д. Деталь устанавливают на стенд, отверстия закрывают специальными заглушками с прокладками, внутреннюю полость заполняют водой и создают определенное давление. Подтекание воды укажет место трещины. Гидравлический метод применяют также при проверке плунжерных пар, нагнетательных клапанов топливных насосов высокого давления, форсунок и топливопроводов после ремонта.

Магнитную дефектоскопию применяют для обнаружения скрытых трещин, пор, шлаковых включений в деталях, изготовленных из ферромагнитных материалов. Метод основан на появлении магнитного поля рассеивания в зоне расположения дефекта при прохождении магнитно-силовых линий через деталь. Намагничивание производится пропусканием электрического тока через деталь. Перед намагничиванием деталь посыпают ферромагнитным порошком или поливают суспензией, состоящей из трансформаторного масла (40%), керосина (60%) с добавлением 50 г/л магнитного порошка. Частицы порошка концентрируются по краям дефекта, как у полюсов магнита, и указывают место его расположения и конфигурацию.

Капиллярные методы позволяют выявить нарушения сплошности (трещины, поры и т. п.) у деталей, изготовленных из ферромагнитных и немагнитных материалов. Они основаны на способности некоторых жидкостей проникать в мельчайшие поверхностные нарушения сплошности. К этим методам относится люминесцентная и цветная дефектоскопии.

Простейший из капиллярных методов — цветная дефектоскопия. Проникающую жидкость (керосин — 65%, трансформаторное масло — 30%, скипидар — 5%) окрашивают в красный цвет (добавляется судан, 10 г/л). Ее наносят на обезжиренную поверхность и через 5-10 мин деталь протирают. Для проявления трещины используют раствор масла, который наносят на проверяемую поверхность. По мере высыхания на белой поверхности появляется узор, показывающий расположение дефекта.

Экспертиза после ДТП

Если автомобиль, принадлежащий компании, попадает в аварию, то требуется грамотно определить размер расходов, которые необходимы для ремонта. Для этого проводится экспертная оценка приглашенными специалистами. Цель составления акта дефектовки заключается в решении двух проблем:

  • определение точной суммы, которая потребуется для ремонта;
  • выявление размера компенсации.

Проводится оценка только независимыми экспертами. Кроме стандартного акта дефектовки формируются другие документы, подтверждающие те или иные неисправности и повреждения. Такая услуга предоставляется только на платной основе, но если авто передается на ремонт в сервис, то услуга включается в стоимость ремонта.

В акт дефектовки после ДТП включаются сведения:

  • реквизиты фирмы, проводящей оценку;
  • дата и место проведения осмотра;
  • сведения о произошедшем ДТП;
  • реквизиты справки из ГИБДД;
  • детальное описание автомобиля и номер агрегатов;
  • реквизиты СТС и ПТС;
  • перечень выявленных повреждений при аварии;
  • рекомендации относительно замены или ремонта деталей;
  • подписи членов комиссии.

Акт фиксируется бухгалтером для обоснования расходов, связанных с ремонтом авто.

Акт дефектовки машины проводится после ДТП или при проведении техосмотра. Он позволяет выявить фактическое состояние авто, а также обнаружить повреждения и брак. Составляется документация членами комиссии, которые дополнительно проводят оценку автомобиля.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Предъявляемые требования к составлению

  • В первый столбик вносится номер по порядку, во второй — найденный дефект. Например, износ диска сцепления.
  • В следующей колонке указывается характер работ. В нашем случае это может быть: замена диска сцепления, корзины.
  • Далее указывается количество и в чем измеряется. Внизу ведомости обязательно ставится надпись об ознакомлении владельца с дефектной ведомостью и его подпись.

Если в составлении дефектовки принимает участие комиссия, в лице бухгалтера, начальника цеха и других лиц, то этот факт обязательно отражается в документе. По окончании процедуры в акте ставятся их подписи.

Что в итоге

С учетом приведенной выше информации становится понятно, что только после проведения дефектовки можно реально оценить состояние двигателя. На основании полученных результатов становится возможным составить предварительную смету, то есть более точно определить, сколько стоит капремонт двигателя или переборка того или иного мотора.

Например, сегодня специалисты успешно восстанавливают даже блоки из алюминия, причем изначально возможность ремонта таких БЦ не была предусмотрена самим заводом-изготовителем. Другими словами, заводская технология для проведения капремонта отсутствует, сами блоки являются неремонтопригодными, официальных заводских решений для капитального ремонта таких двигателей с алюминиевыми блоками попросту нет.

Не вдаваясь в подробности, на практике вопрос решается при помощи гильзовки алюминиевого блока. Во многих случаях грамотно выполненная операция обеспечивает двигателю достаточно большой «запас» прочности, то есть силовой агрегат способен выходить после ремонта, как минимум, еще около 100 тыс. км.

С учетом того, что речь идет о двигателях на достаточно дорогих авто (Range Rover, BMW и т.д.), дефектовка и капремонт такого мотора по не заводской технологии может оказаться более выгодным и надежным решением, чем свап двигателя на такой же контрактный б/у агрегат. Дело в том, что устанавливая мотор с пробегом, нужно быть готовым к тому, что его состояние достоверно неизвестно.

Также аналогичная силовая установка ничем не отличается от старого мотора, то есть в обозримой перспективе могут возникнуть те же самые проблемы, которые привели к выходу из строя уже имеющийся двигатель.

Почему проворачивает вкладыши коленвала: основные причины. Что делать, если провернуло шатунный влкадыш, как правильно менять вкладыши шатунов.

Основные преимущества и недостатки капитального ремонта двигателя по сравнению с установкой контрактного мотора. На каком варианте лучше остановиться.

Контрактный бензиновый или дизельный двигатель: преимущества и недостатки по сравнению с капитальным ремонтом имеющегося двигателя. Как снизить риски.

Для чего и как обкатывать бензиновый или дизельный двигатель после капитального ремонта. Режимы езды, особенности процесса обкатки, первая замена масла.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

Что такое «кулак дружбы» двигателя автомобиля. Почему возникает данная неисправность, основные причины, которые приводят к такой поломке. Полезные советы.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
