Замена колодок Рено Логан: как поменять задние и передние тормозные колодки

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Видео

Особенности замены задних колодок в 1,6-литровом Логан

Этот процесс идентичен работе с 1,4-литровой версией.

  1. Установив авто на площадку, деактивируем ручник.
  2. Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
  3. Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
  4. Демонтируем колесо и обеспечиваем подступ к барабану.
  5. Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
  6. В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).
  7. Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40).
  8. Извлекаем пружины: стяжную и регулятора зазора.
  9. Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу.
  10. Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой.
  11. Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника.
  12. Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины.
  13. На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.

Как поменять колодки Логан 2

Нужно установить авто на ровную поверхность и заблокировать задние колеса. Затем снять переднее колесо. После этого нужно поддеть отверткой и снять пружинную скобу, затем той же отверткой слегка вжать поршень тормозного суппорта, просунув отвертку между колодкой и диском и используя ее как рычаг. Далее надо снять колпачки с пыльников направляющих и открутить направляющие ключом на 7 и снять суппорт.

Суппорт надо подвесить или положить так, чтобы он натягивал тормозной шланг.

Нельзя нажимать педаль тормоза, при снятом суппорте!

Теперь можно осмотреть тормозные механизмы и старые колодки, их износ может указать существующие неисправности. Если фрикционные накладки равномерно изношены — значит все в порядке, если имеется неравномерный износ — закисли направляющие или заедает поршень суппорта, проточки — изношен тормозной диск, трещины фрикционного материала — перегрев механизма из-за заклинивающего поршня суппорта.

Поэтому нужно проверить износ тормозного диска, целостность пыльников, наличие смазки на направляющих. Также стоит почистить суппорт, а новые колодки смазать в местах контакта с суппортом (но не поверхности трения) смазкой тормозных механизмов.

Затем установить тормозные колодки, но прежде чем установить обратно суппорт, надо вжать его поршень. Перед этим следует открутить крышку бачка тормозной жидкости (если он заполнен до краев, часть жидкости нужно убрать шприцем или резиновой грушей). Поршень вдавливается раздвижными пассатижами или специнструментом, при этом уровень жидкости в бачке будет подниматься.

Вдавив поршень, можно установить суппорт обратно и закрутить направляющие (момент затяжки 36 Нм). На другом переднем колесе колодки меняются аналогично, после чего надо нажать несколько раз на педаль тормоза для установки зазоров между колодками и дисками. В конце проверить уровень тормозной жидкости в бачке и долить, если нужно

В этой статье мы рассмотрим процедуру замену тормозных колодок на автомобиле рено логан.

Для начала, давайте обозначим номера деталей, которые требуется заменить. Напоминаем, что список всех расходников для ТО вы можете найти в этом списке рекомендуемых запчастей и расходников.

Номер оригинальных тормозных колодок Renault — 77 0120 7066; 77 1113 0078; 77 1113 0071

Аналогичные, устанавливаемые вместо оригинальных — BREMBO P68008, VALEO 598775

Данные коды подходят к ренологан первой и второй фазе

Инструменты которые потребуются нам для проведения замены:

  • Отвёртка
  • Новые колодки
  • Ключ на тринадцать
  • Ключ на семнадцать

Особенности эксплуатации новых колодок

Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается

Соблюдайте осторожность на дороге и следите за дистанцией

В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

Замена передних и задних колодок

Процесс замены передних / задних колодок не сложный. Наличия специального оборудования, навыков не обязательно, работы под силу каждому владельцу автомобильной техники.

Какие колодки лучше выбрать – очевидно, что с оригинальными каталожными артикулами. Они стоят на7 – 15% дороже аналогов, но имеют увеличенный срок эксплуатации.

  • нарушение (затягивание) сроков эксплуатации, профилактики технического средства;
  • установка неоригинальных деталей, нарушение технологии монтажа;
  • агрессивный стиль вождения технического средства;
  • повреждение поворотного кулака, суппорта, наконечников рулевого управления, что повлекло деформацию колодок.
  • снижение эффективности торможения;
  • систематические маслянистые плямы под колесом после непродолжительной стоянки машины;
  • сигнализация индикатора на центральной консоли приборов;
  • остановка технического средства сопровождается металлическим скрипом, повышенной шумностью.


Подготовительный этап: набор автомобильных инструментов, ветошь, жидкость для удаления наслоений, комплект новых колодок, смазка на графитовой основе. Последовательность действий при замене передних колодок:

Renault Logan 2 (Рено Логан 2) устанавливаем на ровную платформу, фиксируем задние колеса противооткатными башмаками, выжимаем ручной тормоз;
поддомкрачиваем колесо, снимаем его, извлекаем металлическую защелку – фиксатор, чтобы развести две колодки;
отверткой поддеваем тормозные колодки, извлекаем с посадочного места;
проводим дефектовку поворотного кулака, суппорта, корпуса. При обнаружении повреждений, нарушения целостности заменяем новыми деталями из числа запаса

Особое внимание обращаем на магистраль подачи жидкости в цилиндр, ее целостность, отсутствие изгибов, трещин. В завершение, регулировка и тонкая настройка;

Устанавливаем новые колодки, собираем распорные планки, конструкции в обратной последовательности.

Тормозные колодки заднего контура устанавливаются по аналогичному принципу. Предварительно подготавливаем инструменты, ремкомплект новых колодок, жидкость для удаления наслоений WD – 40, ветошь. А также, другие расходные материалы, комплектующие, которые необходимо заменить в процессе профилактики.

  • Переднюю часть машины фиксируем противооткатными башмаками, включаем первую передачу для повышения безопасности при проведении работ;
  • Поддомкрачиваем заднее колесо, отвинчиваем болты, снимаем его;
  • Со шлицов снимаем тормозной барабан, прижимные пружины, трос рычага стояночного тормоза;
  • Извлекаем колодки, проводим дефектовку суппорта, устанавливаем новые колодки. Распорная планка при новых фрикционных накладках может устанавливаться с неким усилием;
  • По завершении, проверяем уровень жидкости в расширительном бачке главного цилиндра. Он расположен в моторном отсеке.

При условии соблюдения рекомендаций по установке, последующая замена колодок через 30 – 35 тыс. км. Нередки случаи, когда колодки ходят по 40 — 45 тыс. км. В случае возникновения затруднений с заменой посмотрите видео в сети интернет, обратитесь к специалистам СТО.

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

1

Поддев отверткой, снимаем защитный колпак подшипника ступицы.

Поддев отверткой, снимаем защитный колпак подшипника ступицы.

2

Головкой «на 30» отворачиваем гайку подшипника ступицы. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Головкой «на 30» отворачиваем гайку подшипника ступицы. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

3

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

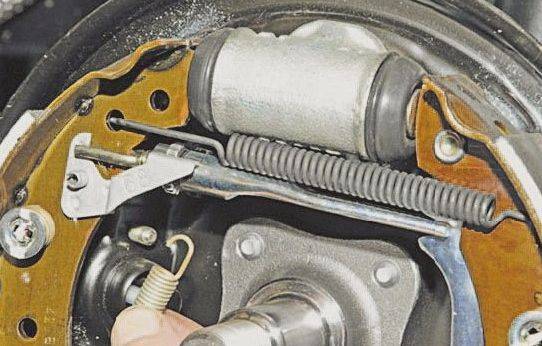

…и снимаем пружину.

…и снимаем пружину.

Снимаем рычаг регулятора зазоров.

Снимаем рычаг регулятора зазоров.

6

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

7

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

8

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…

…и вынимаем распорную планку.

…и вынимаем распорную планку.

10

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку. Снимаем нижнюю стяжную пружину.

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку. Снимаем нижнюю стяжную пружину.

11

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку

Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

12

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…

13

…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)

…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)

Замена передних тормозных колодок на автомобиле Рено Логан


Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Съемник заднего тормозного барабана своими руками logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Как избежать ошибок?

В качестве резюме по поводу этого негативного опыта нашего товарища относительно выбора  расходников для тормозов Логана 2 и для того, чтобы избежать ошибочные заказы/покупки колодок, надо точно знать, какая система тормозов стоит на вашем авто или заказывать колодки по Vin-коду.

Опытные логановоды рекомендуют не лениться и снять переднее колесо, чтобы удостовериться какие, малоразмерные (140 мм) фрикционные изделия стоят на вашем авто или полноразмерные (155 мм) колодки.

Что касается 140 миллиметровых изделий (410602581R), то они ставились на Логаны, как утверждают осведомленные товарищи до 2016-го. А по другим данным – до 2012-го. Однако не факт, что их не ставили и не ставят на новые машины, выпущенные после 2019-го машины этой, а именно второй генерации модели Логан.

Эти же знающие товарищи, предупреждая о возможности нарваться на расходники-дешевки, скажем так, не соответствующего качества, рекомендуют брать на Логаны 2 аналоговые 140 мм изделия бренда Iser под номером 182115, которые поставляются с противоскриповыми пластинами.

Что касается полноразмерных или 155 мм фрикционных изделий (410605536R) для тормозов, которые визуально не отличаются от короткоразмерных расходников, то они ставятся на Логаны с 2017-го и поначалу почти, что не имели конкурентных аналоговых колодок. Теперь же ситуация с аналоговой продукцией коренным образом изменилась и есть возможность широкого, а точнее, обширного выбора колодок-аналогов для тормозов Логан 2 (см. таблицу):

ПроизводителиКолодки-аналоги для передка Логан 2Задние колодки-аналоги
для Логан 1, 2
(с диаметром дисков — 203,2 мм)
ATE4.0130460729823013703122
BOSCH3.6986494661986487585
BREMBO3.6P68059S61520
GIRLING4.161201825187291
ZIMMERMANN 3.6257021801109901012
ROAD HOUSE4.02154010419901
REMSA3.8154010419901
TEXTAR3.52570201 Колодки в комплекте с цилиндрами 84048002
LUCAS TRW3.5GDB2016GS8729
LPR3.405P17027130

Как поменять расходники без последующих проблем с тормозами?

Для ответственного выбора и осуществления замены колодок (не следует забывать, что тормоза — это гарантия безопасности использования авто), прежде всего, надо сделать оценку (дефектовку) актуального состояния тормозов, вернее, отдельных элементов тормозной системы после того или иного периода эксплуатации или после предыдущей замены расходников.

В том случае, когда элементы тормозной системы, причем, как диски, так и колодки имеют:

  • во-первых, равномерный;
  • во-вторых, незначительный износ;
  • и, в-третьих, когда тормозная система не вызывает у логановедов претензий, а это означает, что тормоза работают эффективно, поэтому для замены надо брать колодки, того же самого бренда, что и применялись.

По поводу сроков замены

Первым делом не следует слепо доверять регламентным срокам замены тормозных расходников — их замена должна осуществляться исключительно после оценки фактического состояния элементов тормозной системы. Так как износ тормозов зависит не только от качественных характеристик расходников, но и в большей степени от стилистики вождения тех же самых Логан 2.

Поэтому фактический пробег до замены колодок может иметь широкий диапазон, начиная с 15 тыс. (а в некоторых случаях и с 5 тыс.) и вплоть до 60 тыс. преодоленных километров.

А вот проверять актуальное состояние накладок надо никак не реже, чем через 15 тыс., а в случаях появления отдачи руля, либо увода машины в сторону при торможении, то следует делать немедленный осмотр (дефектовку) тормозных расходников на наличие предельного либо неравномерного износа.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

  • 1 — винт крепления корпуса цилиндра к суппорту
  • 2 — корпус колесного цилиндра
  • 3 — штуцер прокачки гидропривода тормозов
  • 4 — болт крепления скобы к направляющему пальцу
  • 5 — направляющий палец
  • 6 — щит тормозного механизма
  • 7 — диск тормозного механизма
  • 8 — чехол направляющего пальца
  • 9 — направляющая колодок
  • 10 — суппорт
  • 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
