Дополнительный стоп-сигнал – чтобы защититься от аварии

Питание для светодиодов в автомобиле

Светодиодам нужно стабильное питание. Со скачками напряжения в бортовой сети они быстро выйдут из строя. Нужно стабилизировать напряжение или ток. Итак рассмотрим схему простейшего линейного стабилизатора напряжения.

Чтобы сделать светодиодные задние фонари своими руками нужно обеспечить их питанием. Для этого необходимо купить в магазине радиодеталей микросхему типа L7812, или отечественный полный аналог КР142ЕН8В, или регулируемый LM317. Ниже изображена схема подключения первой микросхемы, для примера в качестве нагрузки была использована светодиодная лента.

В таком исполнении без радиатора микросхема выдержит ток до 1 Ампера, желательно смонтировать её на радиатор из алюминия, их вы можете найти в блоках питания и на материнских плата, а также других электронных устройствах. В роли радиатора отлично подойдёт обычная медная или алюминиевая пластина толщиной от 1 мм, размером со спичечный коробок.

С помощью LM317 можно получить различные выходные напряжения, между прочим если питать светодиоды слегка пониженным напряжением вы практически не потеряете в яркости, но значительно продлите срок эксплуатации. Схема подключения и номиналы резисторов вы можете увидеть ниже.

Подбор стабилизатора

Используйте по стабилизатору для каждого фонаря отдельно. Если вы работаете с маломощными цепями: подсветка бардачка, салона или приборной панели, – то хватит и одного стабилизатора. Чтобы определить количество стабилизаторов для конкретной цепи – посчитайте общий ток потребления светодиодов, для расчета потребления лент смотрите таблицу.

Можно ли ставить мигающий стоп сигнал на автомобиль, будет ли штраф?

Существующие Правила дорожного движения не допускают изменять количество световых приборов, их режим работы, цвет и вид. Но как быть со стоп-сигналами, можно ли их изменять и ставить дополнительные? Их можно сделать мигающими, чтобы они стали заметнее, установить лазерный стоп-сигнал, который проецирует на дорогу. Данные вопросы рассмотрим в нашем обзоре.

Как трактуют Правила

В этом вопросе нам важны два положения из ПДД:

  1. Они точно устанавливают, что нельзя менять заводское количество, расположение, тип и режим действия световых сигналов. Об этом сказано в п. 3.1 Правил.
  2. Кроме того, этот нормативный акт запрещает изменять устройство автомобиля без согласования с ГИБДД, о чем говорится в п. 7.18 ПДД.

Но как понимать световые приборы, входят ли в них стоп-сигналы, как понимать режим работы и расположение фонарей? Давайте выяснять это в отношении определенных моментов установки.

Можно ли оснащать автомобиль мигающими стоп-сигналами

Такое изменение конструкции не допускается. Чтобы разобраться в этом вопросе, нужно понять, какие условия нарушаются. Правила трактуют о неизменном режиме работы световых фонарей. Это понятие нам и необходимо разобрать. Но в тексте нормативного акта отсутствует определение этого названия. Если внимательно изучать законы, то если нет разъяснения, можно применять другие нормативные акты.

В этом случае нам поможет такой документ, как ГОСТ33997-2016. В нем режим работы объясняется так:

  1. Режим работы световых приборов – общие характеристики действия наружных фонарей транспортного средства, которые отражают условия и алгоритмы их автоматического и ручного подключения и отключения, регулировки интенсивности света, его непрерывности.

Как становится ясно, что только из-за непрерывности действия стоп-сигнала изменяется его определенный заводом-изготовителем режим работы. Поэтому, при подключении мигающего стоп-сигнала, режим действия нарушается.

Но можно ли назвать стоп-сигнал таким прибором? Да, можно. Но Правила не содержат объяснения этого понятия, поэтому найдем данное понятие в Техническом регламенте, устанавливающем безопасность транспортных средств. В нем говорится, что внешние световые приборы предназначены для освещения проезжей части, госномера, а также для подачи световых сигналов.

Стоп-сигналы оповещают о торможении автомобиля, поэтому их можно отнести к внешним световым приборам. В связи с этим, мигающие стоп-сигналы устанавливать нельзя.

Можно ли ставить дополнительные стоп-сигналы

Как быть с дополнительными световыми устройствами, можно ли их ставить? Он не обязательно может мигать, а действовать как заводской, это ведь не нарушение?

Как было сказано выше, ПДД устанавливают условие, чтобы не изменялось количество «стопов». Поэтому дополнительные световые сигналы запрещены, о чем написано в п. 3.1.

Законна ли светодиодная и лазерная проекция

Правильным будет вывод, что и в этом случае изменится количество приборов, а именно стоп-сигналов, сверх количества, установленного изготовителем автомобиля.

Поэтому формально лазерные «стопы» ставить на машину нельзя, так как такое мероприятие изменяет конструкцию авто. Но данные замены можно делать тогда, когда есть разрешение от Госавтоинспекции.

Для его получения нужно пройти несколько этапов, для которых потребуется много времени и денег:

  1. Получить разрешение на установку стоп-сигналов, которые будут превышать заводское количество.
  2. Пройти техническую экспертизу на допустимость изменений конструкции.
  3. Установить стоп-сигналы в аккредитованной автомастерской с предоставлением декларации и акта работ.
  4. Пройти другую экспертизу о том, что изменения конструкции соответствуют закону.
  5. Пройти технический осмотр.
  6. Предоставить машину для осмотра инспектору ГИБДД.
  7. Получить новое свидетельство о регистрации автомобиля с отметкой о изменении конструкции.

Кроме этого, непосредственно стоп-сигнал должен соответствовать следующим условиям:

  • Количество должно соответствовать Техническому регламенту. В противном случае Госавтоинспекция не даст разрешения на изменение конструкции. Стоп-сигналов должно быть два, и еще 1 в центре, обычно устанавливается под задним стеклом автомобиля. Если на Вашей машине нет центрального «стопа», то его можно поставить в качестве дополнительного.
  • Существуют условия по утверждению дополнительного стоп-сигнала по Правилам ООН.

Типы автомобильных сигналов

Существует две категории автомобильных клаксонов: пневматические и электромагнитные.

Пневматические (воздушные) сигналы

Принцип действия таких гудков напоминает старинные «гуделки», которые устанавливались на конных повозках и первых паровых автомобилях. Воздух движется из компрессора через специальную трубку, заставляя ее вибрировать и издавать довольно громкие звуки. Стоят такие воздушные сигналы для авто довольно дорого, причем независимо от конструкции и формы изделия.

Различаются сигналы пневматического типа по форме труб и по мощности издаваемого сигнала, которая может доходить до 125 дБ. При этом частотный диапазон прибора перекрывает сразу несколько необходимых звуковых зон. Для этого в клаксоне предусмотрено несколько труб, которые выдают верхний звук до 800 Гц, а нижний в пределах 400 Гц. Правда, для создания такого «оркестра» понадобится довольно мощный компрессор, способный обеспечить давление порядка 6-10 атмосфер. Бывают одно-, двух- и трехрожковые модели. Чем больше будет труб в клаксоне тем более насыщенную мелодию вы получите, только для того, чтобы получить музыкальный гудок, на пневматический сигнал на авто потребуется дополнительно установить программируемое реле с электромагнитными клапанами которые будут открываться и закрываться по соответствующей программе.

Существуют также специальные компрессоры, имеющие несколько пневматических выходов. К каждому из выходов отдельной трубкой присоединяется соответствующий гудок. Воздух на каждый выход подается с определенной периодичностью и в определенном порядке, в результате чего получается мелодия.

Но как было сказано выше, устанавливать музыкальные сигналы на автомобиль запрещено.

Если говорить о наиболее мощных сигналах из пневматических моделей, то самыми громкими считаются изделия зарубежного производства. От таких клаксонов звук разносится до нескольких километров. Это особенно удобно, если вы часто ездите на большой скорости по автомагистралям или работаете на грузовом автомобиле по области, где на дорогу может выскочить неосторожный грибник или зверь.

Сегодня в продаже есть несколько популярных моделей пневматических устройств:

Существуют более дешевые модели, но чаще они представляют собой только рожок, а остальное оборудование автолюбителям приходится докупать. В среднем воздушный компрессор для такого клаксона обойдется от 25 000 до 50 000 рублей.

Электромагнитные сигналы

Принцип работы такого гудка заключается в электромагните, который подсоединен к основному элементу клаксона – мембране. Обмотка сердечника в такой конструкции соединяется с источником энергии (аккумуляторной батареей) при помощи прерывателя, а с массой авто через обычную сигнальную кнопку. Как только водитель нажимает на нее, стрежень сердечника приходит в движение, заставляя тем самым вибрировать мембрану, в результате чего раздается довольно мощный сигнал на авто.

Электромагнитные клаксоны бывают нескольких типов, в зависимости от устройства звукового излучателя:

Если говорить о стоимости таких моделей, то электрические клаксоны обойдутся значительно дешевле от 300 до 5 000 рублей. Например:

Правда, стоит уточнить, что в этом случае сигнал будет более «сухой», независимо от наличия реле.

Напоследок, несколько рекомендаций по выбору хорошего автомобильного гудка.

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

  • открываем багажник;
  • осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

  • немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
  • устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

В первую очередь следует проверить целостность и состояние проводки.

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Что делать, если не горит лампочка стоп-сигнала

Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.

  • Не работает один фонарь стоп-сигнала Причиной такой неисправности может быть перегоревшая лампочка или отсутствие контакта в патроне. Для устранения поломки необходимо демонтировать обшивку багажника в том месте, где не горит лампочка стоп-сигнала. После этого, возможно, придется снять блок лампочек, вытащить их из держателей и осмотреть контакты патрона и цоколя.

    При обнаружении следов ржавчины или окислений (налет белого или зеленоватого цвета), нагара, пыли или влаги можно сделать вывод, что лампочка стоп-сигнала не горит из-за плохого контакта. В этом случае нужно очистить загрязненное место острым предметом (к примеру, отверткой).

    Проверить исправность лампочки можно с помощью мультиметра, или соединив ее проводами с бортовой сетью через предохранитель. Если лампочка не горит, ее нужно заменить изделием аналогичной модели.

  • Не работает дополнительный стоп-сигнал Причиной этой неисправности чаще всего является обрыв проводки или плохое соединение проводов. Как правило, дополнительный стоп-сигнал подключен к одному из штатных фонарей «стопов». Нужно проверить надежность крепления проводки и убедиться в отсутствии следов окисления (если они присутствуют, следует обрезать поврежденный конец провода,зачистить его и присоединить к патрону). При выявлении обрыва проводки ее следует протянуть заново (для этого стоит использовать более толстый провод, чтобы предотвратить появление такой неисправности в будущем).

  • Не горят лампочки всех стоп-сигналов Если все лампочки заднего стоп-сигнала не горят, нужно искать обрыв проводки, проверить исправность концевого выключателя и работоспособность предохранителя. Диагностика в этом случае начинается с блока предохранителей, на крышке которого представлена таблица, позволяющая определить, на какую цепь установлена конкретная вставка. При отсутствии такой таблицы информацию можно найти в руководстве по эксплуатации машины.

    При выявлении сгоревшего предохранителя перед установкой нового нужно найти причины случившегося. Как правило, эта неисправность является следствием короткого замыкания или нарушенной изоляции проводов. К перегоранию предохранителя может привести и вода, попавшая в электрические соединения (в таком случае нужно тщательно высушить это место с помощью строительного фена). После удаления влаги из соединений электропроводки нужно вытащить предохранитель из держателя и проверить всю цепь с помощью мультиметра.

    Проводка, к которой подключены лампочки стоп-сигналов, может перетираться в тех местах, где провода переходят с кузова на крышку багажника. Чтобы обнаружить такую неисправность, придется снять обшивку. Подобная работа требует определенного опыта, и ее выполнение следует доверять специалистам автосервиса. Для восстановления нарушенной изоляции используется обычная изоляционная лента.

    После того как будет установлена исправность предохранителя, следует переходить к диагностике концевого выключателя. Этот элемент расположен в педальном узле. Нужно визуально оценить его состояние и прозвонить с помощью мультиметра, предварительно выжимая педаль тормоза. Если концевой выключатель исправен, то мультиметр покажет сопротивление менее 1 Ом. Если показания более высокие или при визуальном осмотре выявлены механические неисправности, деталь следует заменить. Такая работа должна выполняться квалифицированными мастерами в автосервисе.

    Если установлена работоспособность предохранителя и концевого выключателя, значит, причиной того, что не горят лампочки стоп-сигналов, является обрыв проводки. Чтобы найти его место, нужно будет вскрыть обшивку, поэтому придется обратиться к специалистам. После обнаружения обрыва проводов на поврежденном участке производится зачистка изоляции и пайка проводки. Место соединения лучше заизолировать с помощью термоусадочной трубки. Если выявлен обрыв клеммы, ее нужно достать из пластикового корпуса и заменить (для этого в новой клемме нужно обжать зачищенный конец провода).

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

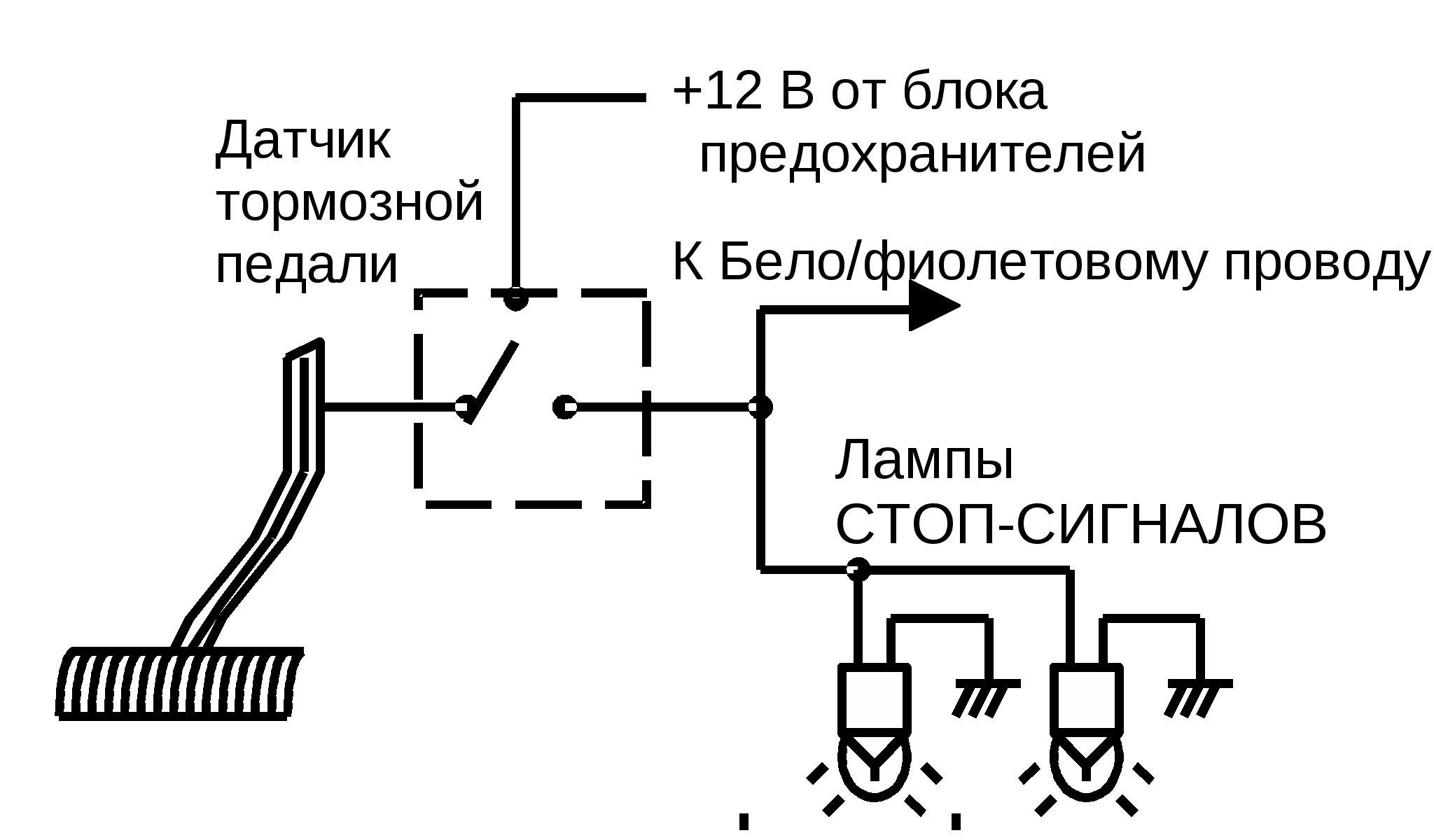

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

  • 6 – потенциал «массы»;
  • 2 – напряжение «+12», но только после включения зажигания;
  • 5 – «+12» по нажатию на педаль;
  • 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

  1. Отключаем от концевика разъём с двумя проводами;
  2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю; Демонтаж лягушки тормоза
  3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

carfrance.ru

Не работает стоп сигнал на Ваз 2110

Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения. В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам. Вот о них и поговорим в этой статье.

Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.

С чего начать проверку

Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор. Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой. Если питание поступает, проверьте работу выключателя. Для этого отсоедините провода от него и замкните их между собой отрезком провода, после чего можно посмотреть горят лампы или нет. Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.

helping-auto.ru

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага

Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.
