Все про DPF фильтр, устройство и принцип работы, как почистить

Принцип работы

Сажевый фильтр призван предотвращать/минимизировать попадание сажи в атмосферу. Он является частью глушителя и основная его задача – очистка отработавших газов. Однако, не стоит сравнивать это устройство с катализатором, потому как каталитический нейтрализатор борется с выхлопными газами, тогда как фильтр – лишь с сажей в них.

Сажевый фильтр функционирует в два этапа:

I ступень – захват сажи. На данном этапе частицы сажи оседают на стенках фильтрующего элемента, которые по своему виду напоминают ячейки. При этом, сажа не остается здесь полностью, а только частицы размером более 0,5 мкм. Остальная “мелочь” выходит вместе с газами наружу, хотя процент таких осадков невелик – порядка 10%.

II ступень: регенерация. Трудоемкий процесс очищения ячеек фильтрующего элемента от сажевых осадков. Процедура проходит согласно регламенту, предписанным производителем.

Взаимодействие с каталитическим нейтрализатором

На дизеле (по сравнению с бензиновым мотором), по большей части, катализатор не применяется по причине различий систем зажигания двигателей (свечи зажигания отсутствуют). Но крупные автомобильные концерны (VW Group) активно работают в этом направлении и создают комбинированные схемы сажевый фильтр/каталитический нейтрализатор.

Конструкция совмещенного фильтра:

  • боковины корпуса очистительного устройства состоят из каталитического материала (зачастую, это титан). Посредством этого происходит сгорание и окислительные процессы отработавших газов (угарный, углекислый);
  • внутренние ячейки имеют каналы малого сечения (состоят из карбида кремния), которые не пропускают в атмосферу частицы сажи.

Пассивная регенерация

Имеет место быть только на совмещенном устройстве, где каталитический нейтрализатор провоцирует процесс очищения посредством высоких температур. Сажевый фильтр нагревается до 300-500О C, при которых элементы сажи окисляются и сгорают.

Происходит это следующим образом:

  1. В каталитическом нейтрализаторе азот и кислород образуют химическую реакцию. Результат взаимодействия – образование диоксида азота.
  2. Диоксид азота взаимодействует с сажей, и на выходе получается угарный газ/окись азота.
  3. Финальная стадия: кислород образует химическую реакцию с окисью азота/угарным газом. Появляется углекислый газ и диоксид азота.

Так сажевый фильтр проходит очистку, но при условии продолжительных поездок.

Процедура очищения производится при езде на высоких оборотах двигателя. Таким образом удается достичь разогрева элемента фильтрации приблизительно до 600O С. При такой температуре проходит аналогичный описанному выше процесс химических реакций с последующим очищением ячеек.

Все, что требуется водителю при принудительной регенерации – поддерживать необходимые обороты мотора. Все остальное происходит под надзором электронной системы – считывается информация с датчиков:

  • воздуха;

  • температурных датчиков отработавших газов;
  • датчиков давления, которые имеет сажевый фильтр.

По окончанию процедуры очистки давление возвращается к исходным показателям, что говорит о завершении регенерации.

Фильтр при отсутствии каталитического нейтрализатора и автоматическая регенерация

Сажевый фильтр может и не совмещаться с катализатором. Каталитический нейтрализатор в таком случае находится перед элементом фильтрации, и эти два устройства никак не соприкасаются. Подобную схему применяют Ford, Peugeot, Toyota и другие.

Здесь процесс очищения проходит иначе. При определенном пробеге (с точной периодичностью в несколько сотен километров) электроника автомобиля самостоятельно впрыскивает особую присадку (на основе Церия) в тяжелое топливо:

  • когда сажевый фильтр забивается, система впрыска поставляет данную присадку в камеры сгорания. При выходе отработавших газов фильтрующий элемент внутри нагревается до очень высоких температур (от +650 до +750О С), что раскаляет устройство;
  • церий не вступает во взаимодействие с топливом и проходит вместе с отработанными газами в устройство фильтрации. В момент соприкосновения вещества с фильтром (сетка), оно воспламеняется и повышает температуру к +900-1000 О С;
  • частицы сажи окисляются и сгорают.

Данный температурный режим способствует регенерации фильтрующего элемента. Выпускной тракт остается невредимым благодаря применению в нем высокопрочных материалов.

Для топливной присадки отведена специальная емкость. Сама присадка рассчитана на 100 000 километров, хотя этот показатель может сократиться при эксплуатации автомобиля на некачественном топливе.

Термическая обработка сажевого фильтра

Гофра воздушного фильтра Фильтр демонтируется и помещается в печь, где сохраняется температура порядка 600-700 градусов по Цельсию. Под действием высокой температуры происходит постепенное «выжигание» загрязнений. Вся процедура по времени занимает от 8 до 12 часов. Для термической обработки требуется такой набор средств:

  • — тестер для определения уровня давления
  • — печь
  • — компрессор.

Явным преимуществом этого метода является максимальное удаление загрязнения. Среди недостатков можно выделить такие:

  • — риск повреждения целостности корпуса из-за демонтажа и последующего монтажа
  • — возможность повреждения корпуса из-за высокой температуры
  • — риск термического повреждения металлических деталей.

Ультразвуковая очистка

Читайте Как выбрать сервис по ремонту

Фильтр демонтируется и опускается в ультразвуковую ванну, наполненную водой. В этой среде образуется множество микро пузырьков, внутри которых достигается высокое давление и высокая температура. Под их воздействием все загрязнения «отсоединяются» от поверхностей. Время на проведения процедуры – 12-24 часа. Требуемое оборудование: ультразвуковая ванна, компрессор, печь. Преимущество такого метода – это глубокая очистка всех мельчайших ячеек фильтра. Имеется и ряд недостатков:

  • — низкая эффективность на особо загрязненных поверхностях, а также на фильтрах больших размеров
  • — риск повреждения стенок из-за активного действия пузырьков под высоким давлением
  • — большое количество потребляемой воды (периодически ее необходимо полностью заменять).

Химические добавки

В этом варианте в топливный бак добавляются химические соединения, которые «расплавляют» сажу во время работы двигателя. Очистка при помощи химии – это простой и относительно дешевый способ. На рынке автозапчастей можно подобрать добавки разных производителей с широким разбегом цен.

Очистители нового поколения

Химические добавки для очистки сажевых фильтров постепенно совершенствовались, что вылилось в целый ряд специальных очистителей — омывателей. Промывочные жидкости эффективно растворяют копоть, что впоследствии помогает выгорать загрязнениям естественным путем.

Последние два способа на сегодняшний день, пожалуй, максимально эффективны и доступны. Регулярное их применение облегчает обслуживание сажевых фильтров и помогает максимально долго держать их в чистом и функциональном состоянии.

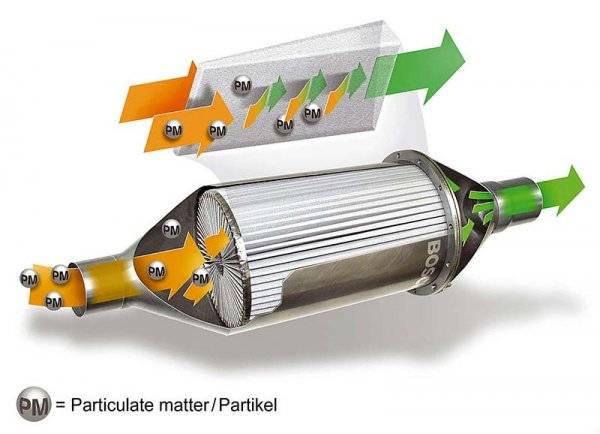

Принцип работы сажевого фильтра

Из двигателя выхлопные газы поступают в выпускную систему, проходит через ячеистый катализатор и попадает в сажевый фильтр. В металлическом корпусе этого элемента конструкции размещена керамическая фильтрующая структура с множеством глухих канальцев, крипт.

На их стенках и оседают частицы сажи, а остальные компоненты в газообразном состоянии продолжают путь по выпускной системе, проходя через материал фильтра путем диффузии. Это основной режим работы – фильтрация.

Регенерация сажевого фильтра

В процессе эксплуатации крипты фильтра быстро забиваются сажей. Менять его каждые 600 – 2000 км пробега было бы нецелесообразно, поэтому в фильтрах предусмотрены циклы регенерации.

ЭБУ считывает показатели дифференциального давления и/или температуры на входе и выходе узла выпускной системы. Когда разница показателей достигает определенного уровня, система «понимает», что фильтр забит, и активирует процесс регенерации. Процесс регенерации возможен только в определенных условиях: необходимая температура двигателя (не менее 800С), скорость (не менее 80 км/ч), время (от 2 до 15 минут). Если такие условия не возникают, процесс, так называемой, спонтанной регенерации невозможен. Именно поэтому фильтры авто, которые перемещаются преимущественно в черте города, забивается быстрее.

Регенерация фильтра заключается в выжигании накопившейся сажи. В зависимости от модели это происходит при помощи электрического нагревательного элемента или путем впрыска определенных порций топлива в выпускную систему. Во время регенерации фильтр разогревается до значительной температуры (7000С и более), поэтому и возможен только в указанных выше условиях.

Существует процедура принудительной регенерации, которая выполняется на специальных стендах в сервисных центрах, но ввиду значительных температур прибегать к ней опасно и не многие СЦ готовы пойти на это. Нужно отметить, что промывка фильтров не является альтернативой регенерации. Если штатная спонтанная регенерация уже не способна избавить от осевшей сажи, значит, пора менять или удалять фильтр.

Преимущества регулярного обслуживания

Ресурс
сажевика зависит от количества циклов регенерации, инициированных электроникой.
Частая очистка может стать причиной полного выгорания платинового слоя
катализатора из-за слишком высоких температур. Основной плюс регулярной
диагностики и очищения заключается в экономии денег на установке нового
фильтрующего устройства.

При
езде в экстремальных условиях сажа образуется активнее. Профилактическая
прочистка поможет избежать замены узла. Кроме этого, автомобиль с чистым «сажевиком»
расходует меньше топлива, его мотор более мощный. Стоит ли говорить о
значительном уменьшении вредных примесей в атмосферу? В целом, регулярное
обслуживание способствует увеличению ресурса узла и делает его более надежным.

Чистка
сажевого фильтра должна производиться во время технического обслуживания. Лишь так
можно избежать накопления чрезмерного количества сажевых отложений. Есть еще
один способ продлить ресурс фильтрующего устройства — использовать присадки.
Они помогают снизить активность образования сажевых отложений и уменьшают температуру,
которая возникает в процессе регенерации.

Есть
присадки, которые добавляют в солярку, чтобы она выгорала в полном объеме. Это
ведет к уменьшению выбросов сажи в систему. При использовании присадок часто
чистить сажевик не нужно – но проверять иногда всё равно необходимо.

Как очистить сажевый фильтр DPF

Renault Logan Серебристый Бортжурнал 016 Замена воздушного фильтра. ТО1-1

Есть два основных способа очистки сажевого фильтра DPF от образовавшегося нагара. Первый подразумевает необходимость снятия фильтрующего элемента с автомобиля, а второй предполагает выполнение действий прямо на автомобиле. Оба способа имеют свои преимущества и недостатки, поэтому рассмотрим их отдельно.

Очистка сажевого фильтра со снятием

Сложность данного способа заключается в необходимости демонтажа сажевого фильтра дизельного двигателя, а также в продолжительности процедуры. В среднем, на очистку фильтра потребуется около 8 часов.

Для очистки используются специальные жидкости промывки сажевого фильтра, которые можно приобрести в автомобильных магазинов. Лучше выбирать составы проверенных брендов, таких как Luffe, Pro-tec, Liqui Moly и подобные. Данные жидкости представляют собой составы нефтяных компонентов и различных присадок, которые способны растворить сажевый нагар. Поставляются жидкости в 5-литровых канистрах, в среднем, на одну промывку потребуется вся канистра. Канистры сверху могут иметь место для крепления шланга, некоторые из них имеют шланг в комплекте. Шланг позволяет удобнее наполнить сажевый фильтр жидкостью для промывки.

Корпус снятого сажевого фильтра нужно заполнить жидкостью для промывки полностью и оставить на время, указанное в инструкции по применению состава (около 8 часов). После этого достаточно промыть фильтр струей воды, чтобы смыть остатки грязи, а также остатки средства для очистки.

Обратите внимание: К вопросу промывки водой нужно подойти серьезно, поскольку средство для очистки горючее и может воспламениться при поступлении выхлопных газов. После промывки сажевого фильтра водой остается его подсушить и установить на место. После промывки сажевого фильтра водой остается его подсушить и установить на место

После промывки сажевого фильтра водой остается его подсушить и установить на место.

Очистка сажевого фильтра без снятия

Способ промывки сажевого фильтра без снятия более быстрый, поскольку работы ведутся непосредственно на автомобиле. Конструктивные особенности фильтра позволяют подать жидкость для очистки через отверстие для установки датчика давления или температуры, предварительно их сняв.

Важно отметить, что для очистки сажевого фильтра без снятия используется другой состав. Связано это с тем, что работы ведутся прямо на автомобиле, и нет возможности убедиться, что полностью нефтепродукты будут удалены из сажевого фильтра. Поэтому для очистки используется состав на водно-щелочной основе

со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь

Поэтому для очистки используется состав на водно-щелочной основе. со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь.

Для промывки сажевого фильтра без снятия потребуется обзавестись пистолетом-распылителем.

Обратите внимание: Также можно найти изначально жидкости для промывки в аэрозольных баллончиках. Для эффективного использования жидкости в баллончике обязательно ознакомьтесь с инструкцией к ней. Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию

Это необходимо сделать для повышения эффективности работы щелочного состава

Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию. Это необходимо сделать для повышения эффективности работы щелочного состава.

Распыление состава на сажевый фильтр происходит под давлением около 8 бар. При этом процесс распыления должен быть интервальным: 10 секунд жидкость впрыскивается, потом 10 секунд нужно подождать перед впрыском новой дозы. Таким образом потребуется ввести около 1 литра жидкости для чистки

При этом важно также вращать и перемещать распылительный зонд, чтобы очистить сажевый фильтр целиком. После того как промывка щелочным составом проведена, аналогичным образом распыляется чистая вода. После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут

После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут.

Способы очистки противосажевого фильтра

Очистку DPF можно сделать на любом СТО. Но эта процедура недешевая, поэтому можно провести чистку сажевого фильтра дизельного двигателя своими руками. Сделать это можно несколькими способами.

Использование присадок

В некоторых марках автомобилей рядом с основным топливным баком имеются дополнительные резервуары для присадок. К последним относятся специальные вещества, ускоряющие осаждение сажи в фильтре. Присадки добавляются в топливо под контролем электроники. В основе большинства присадок находится оксид цинка. Он способен связывать мельчайшие частицы сажи в плотный слой, оседающий в ячейках фильтрующего элемента. При формировании слоя происходит его насыщение кислородом. Это значительно повышает эффективность дожигания.

Даже если в дизельном автомобиле нет специального бачка для присадок, владелец машины может добавлять их непосредственно в бензобак. Однако эффективность такой очистки вызывает сомнение. Дело в том, что длительное использование присадок приводит к появлению налета на стенках каналов, выводящих выхлопные газы. Со временем осадок может полностью закупорить их. Из-за этого катализатор приходится менять не на 120 000 км, а всего через 80 000 км пробега или даже меньше. Избежать негативного влияния присадок можно с помощью промывки каналов.

Промывка diesel particulate filter

Опытные автолюбители промывают противосажевый фильтр в своих авто с помощью обычных пульверизаторов, оснащенных длинной и тонкой трубкой. Процедура проходит в несколько этапов:

  1. Нужно прогреть двигатель и затем дать ему остыть до температуры в 40°. Разбег в несколько градусов не имеет значения. Затем следует выкрутить датчик давления выхлопных газов, а на его место вставить тонкую трубку распылителя. В последний предварительно следует налить раствор для промывания. После это в блок с помощью пульверизатора закачивается 200 мл жидкости. Через 15 минут добавляется еще 200 мл. Процедуру следует повторять до тех пор, пока общий объем залитой жидкости не достигнет 1 л. Во время заполнения блока трубку распылителя нужно вращать, чтобы промывающая смесь попала во все ячейки фильтра.
  2. На первом этапе для очистки фильтра всегда используется легковоспламеняющаяся жидкость. Чтобы она не вспыхнула ее нужно вымыть из выхлопной системы. Для этого используется нейтрализующий раствор. Его нужно вводить точно таким же способом, только в меньшем объеме — 0,5 л. Через полчаса датчик давления устанавливается на свое место, двигатель запускается и прогревается. Прогрев необходим для испарения остатков жидкости из выхлопной системы.

Промыть сажевый фильтр своими руками также можно без помощи пульверизатора. Для этого в магазине нужно купить специальное средство в баллончике. Емкость последнего обычно не превышает 400 мл. Такого объема пенного очистителя обычно достаточно, чтоб полностью очистить фильтрующий элемент. Поскольку очиститель пенный, заправлять им блок фильтрации следует небольшими порциями с временным перерывом между ними.

Отличия DPF и FAP

Принцип работа фильтров DPF и FAP отличаются. Первый был разработан концерном Volkswagen (VW) и при режимах регенерации предусматривает нагрев выхлопных газов различными способами кроме присадок.

Система FAP наоборот, подразумевает использование присадок в топливо для уменьшения температуры регенерации. Она была разработана концерном Peuqeot-Citroen, но помимо своих моделей (Пежо, Ситроен) устанавливается еще на автомобили, производимые Ford, Volvo и Toyota.

Место размещения сажевых фильтров DPF и FAP одинаково, за катализатором. Но первые находятся с каталитическим нейтрализатором в одном корпусе. Особенно это видано на примере Volkswagen Transporter Т5.

Вторые же устанавливаются как отдельные элементы.

Работа системы FAP происходит следующим образом. В специальном бачке объемом до 5 литров, который обычно размещается внутри топливного бака, находится присадка с церием – называется Eolys.

Количество присадки, которое контролируется поплавковым датчиком в бачке, рассчитано на весь срок службы сажевого фильтра, а это от 120 до 200 тыс. км. пробега. Но в некоторых моделях авто ее объем рассчитан только на 80 тыс. пробега, поэтому приходится присадку доливать.

Активная регенерация в системе FAP включается тогда, когда сажевому фильтру нужно дать хорошую «встряску» и очистить его от застоявшейся сажи.

При забитом фильтре, ЭБУ или специально предназначенный для этого блок, определяет по полученной информации от датчиков степень его загрязненности и рассчитывает нужную порцию присадки, которая с помощью электрического насоса перекачивает в бак.

Благодаря такому решению сажа эффективно сгорает не при 600-650°С, а при 450-500°С.

Недостатком системы Filtre a Particules является то, что, хотя присадка с церием и способствует полному сгоранию сажи, сама она не сгорает и оседает в виде золы на стенках сажевого фильтра. Активная регенерация ситуацию не спасает.

Многие считают, что это уменьшает срок службы очистительного элемента, но на самом деле производитель уже учел этот недостаток в его конструкции. Скорее всего на срок службы больше повлияет качество топлива и игнорирование профилактических мероприятий про который сказано в конце статьи.

Также, не качественная соляра увеличивает расход присадки и доливать ее приходится чаще.

Признаки неисправности датчика массового расхода воздух, проверка ДМРВ на работоспособность, диагностика мультиметром, тестером, замена своими руками

Проблемы при проведении регенерации

Сложности возникают при прерывании процесса регенерации и накопления массивных отложений в сажевом фильтре, препятствующих самоочистке. Короткие поездки и транспортные заторы препятствуют нагреву сажевого фильтра до нужной температуры. В этой ситуации на панели приборов загорится контрольная лампа. Если проигнорировать этот сигнал, то вторым предупреждением может быть переход трансмиссии автомобиля в аварийный режим. При этом автомобиль не сможет разогнаться быстрее 10 – 20 км/ч. Выйти из него можно будет только после корректного проведения регенерации.

Сажевый фильтр представляет собой керамический блок с многочисленными узкими каналами, которые выполняют 2 функции. Во-первых, они задерживают частицы сажи в системе выпуска. Во-вторых, эти каналы создают дополнительную поверхность, на которой размещаются частицы драгоценных металлов, помогающих нейтрализовать частицы сажи. Работа сажевого фильтра подобна функционированию каталитического нейтрализатора, который задерживает и окисляет частицы вредных веществ в системе выпуска. Но сажевый фильтр отличается тем, что его регенерация происходит с определенными интервалами, а не все время, как на бензиновых автомобилях.

Сажа является побочным продуктом неполного сгорания дизельного топлива и моторного масла. По весу она на 98% состоит из углерода. Молекулы этого вещества клейкие, поэтому они быстро соединяются с другими, образуя более крупные частицы сажи. Сажа оказывает губительное воздействие на живые организмы и окружающую среду. Дизельные двигатели более склонны к образованию сажи. Причинами этого является более высокая плотность дизельного топлива по сравнению с бензином, а также то, что дизельное топливо воспламеняется от сжатия, а не от искры. Для предотвращения склеивания частиц нужно произвести их окисление. Это достигается путем нагрева их до температурных значений, превышающих те, которые достигаются в камере сгорания.

Дизельные легковые и грузовые автомобили, выпущенные после 2009 г. должны быть оборудованы сажевым фильтром. Недостатком этой системы является необходимость регулярной очистки фильтра. Частицы сажи накапливаются в каналах фильтра, что приводит к его засорению. Очистка сажевого фильтра осуществляется путем его регенерации. Этот процесс может производиться различными способами.

Проголосуйте, понравилась ли вам статья?

Сажевик с каталитическим покрытием

Они разработаны Volkswagen. В них также применяется активный и пассивный режим. Катализатор дополнительно окисляет сажу в условиях высоких температур. При этом происходят сложные химические реакции. Оксиды азота окисляются кислородом в присутствии платины, образуется диоксид азота. Диоксид азота в результате реакции с углеродистой сажей образует оксид азота и угарный газ. Окисляясь, угарный газ и диоксид азота образуют диоксид азота и безопасный углекислый газ.

В результате такого сложного химического процесса сажа выводится из фильтра. Активная регенерация запускается на основании анализа показаний следующих датчиков блоком управления двигателя:

  • ДМРВ;
  • температуры до сажевика;
  • температуры после сажевого фильтра;
  • датчика разницы давлений.

На основании сравнения показаний и анализа с встроенным алгоритмом, блок управления одновременно выполняет следующие действия:

  • отключает систему ЕГР, которая предназначена для уменьшения температуры воспламенения;
  • осуществляет увеличение длительности впрыска топлива форсунками;
  • уменьшает подачу воздуха.

Структурная схема такой системы показана на рисунке:

Где: 3 – ДМРВ, 4 – силовой агрегат; 9 – сажевый фильтр.
