Топливная система дизельного двигателя – как работает?

Опережение впрыска (Diesel)

Итак, угол опережения впрыска зависит от оборотов двигателя. Для экономии топлива, достижения высокой мощности и в плане экологии будет лучше, если этот угол опережения будет изменяться с учетом и других условий работы двигателя, таких, как величина нагрузки на двигатель, давление наддува, температура и др. Но полностью учет всех этих условий возможен только у ТНВД с электронным управлением. У обычных механических учитывается только давление топлива в корпусе ТНВД и, на более современных агрегатах, температура охлаждающей жидкости двигателя. Поршень в нижней части ТНВД перемещается в зависимости от давления топлива и через специальный стальной «палец» немного разворачивает профильную шайбу (эту же шайбу принудительно поворачивает поводок от механизма прогревного устройства). В результате волновой выступ шайбы будет раньше набегать на плунжер, и тот раньше начнет свое движение. Вся эта система была рассчитана и сделана на заводе и худо-бедно справлялась со своими обязанностями. До тех пор, пока не начался интенсивный износ. Интенсивным он стал потому, что в ТНВД  стало поступать топливо без смазки (наше «сухое» зимнее топливо, так же как и керосин, почти не содержит тяжелых фракций, которые и обеспечивают смазку всех трущихся деталей), топливо с воздухом и просто грязное топливо (с абразивом). Впрочем, обычная старость тоже делает свое дело. В результате выступ на шайбе начинает чуть позже набегать на плунжер и тот в свою очередь начинает чуть позже свое движение. Другими словами начинается более поздний впрыск. Начало этого явления выглядит так. Двигатель работает на холостом ходу и, вследствие разного износа форсунок, немного трясется. Добавляем ему оборотов. Примерно на 1000 об/мин двигатель перестает трястись и как бы замирает – работает ровненько – ровненько. Еще повышаем обороты. И вдруг в диапазоне 1500 – 2000 об/мин появляются вздрагивания. Эти вздрагивания (тряска) могут появляться как при плавном, но интенсивном, так и при медленном повышении оборотов. Во время тряски из выхлопной трубы идет синий дым. Когда двигатель полностью прогреется, тряска в районе 1500 – 2000 об/мин исчезает. Это в самом начале развития дефекта. Потом тряска не пропадает и после прогрева двигателя. Точно такая же тряска появляется, если поднять давление впрыска на форсунках. В этом случае, если ТНВД изношен, тоже получится поздний впрыск топлива. Избавляемся мы от этого явления, повернув корпус ТНВД на более ранний впрыск. Иногда приходится доворачивать ТНВД почти до упора. Но прежде чем это сделать, послушайте работу двигателя. Когда у дизельного двигателя слишком ранний впрыск, он начинает работать более жестко (еще говорят, что у него стучат клапана). И если вы убедитесь, что оборотов за 50-100 до начала тряски эта жесткая составляющая в акустическом фоне дизеля исчезла, значит точно надо поворачивать ТНВД. Тут следует заметить, что у изношенных дизелей зазор поршень – цилиндр очень большой и поэтому они начинают работать жестко даже при абсолютно правильном угле опережения впрыска. Использование для установки опережения впрыска стробоскопа в нашем случае не совсем оправдано. Не будем говорить о том, что стробоскопы более уверенно ловят своим микрофоном стук уже сильно изношенной форсунки. Если же форсунка  в приличном состоянии, а трубка подачи топлива закреплена штатно, лампа стробоскопа, как правило, дает сбои. Установить с помощью стробоскопа можно опережение впрыска при холостом ходе. Именно это опережение дается в технической документации. Но износ  в ТНВД неравномерный. И очень часто установив опережение по метке с помощью стробоскопа при оборотах холостого хода, мы не избавляемся от тряски на оборотах, вызванной поздней подачей топлива. Поэтому мы и рекомендуем выставлять опережение  на слух. При том износе, который имеют эксплуатируемые нами дизеля, это более приемлемый способ. Ведь только таким образом можно скомпенсировать поздний впрыск, вызванный низким давлением топлива в корпусе ТНВД из-за износа питающего насоса. Это почти то же самое, что и регулировка опережения зажигания у бензинок. Вы можете с помощью приборов установить опережение зажигания только при оборотах холостого хода (а другого и не предлагается руководствами по ремонту), но из-за неисправности, например, центробежного регулятора, машина ехать не будет. Ясно дело, что его надо чинить или менять. Но можно, повернув трамблер, выставить на слух приемлемый угол опережения зажигания. Разница только в том, что у бензиновых двигателей критерием правильности установки опережения зажигания без использования приборов будут детонационные стуки и мощность двигателя, а у дизелей – тряска, дымность и стуки в двигателе.

Камера сгорания

В зависимости от вида камеры сгорания различают камеры раздельного типа и камеры нераздельного типа. Раздельная камера сгорания представляет собой дополнительную камеру небольшого объема, которая соединяется каналом с верхней частью цилиндра. Эта камера обычно находится в полости ГБЦ. Топливо через форсунку впрыскивается именно в эту, так называемую, предкамеру. В момент воспламенения топлива продукты горения распространяются по соединительному каналу в цилиндр и давят на поршень.

Основным плюсом таких моторов является мягкость работы. То есть во время работы такого двигателя почти не слышен характерный «дизельный стук». Это обусловлено тем, что взрывная волна при воспламенении топлива образуется внутри предкамеры и не воздействует непосредственно на поршень. На таких моторах в распылителях форсунок было, как правило, одно отверстие, что упрощало и удешевляло их изготовление. Но были и минусы в такой конструкции. Это сложность изготовления самой предкамеры и её рубашки охлаждения.

Моторы с раздельными камерами сгорания обладали довольно высоким расходом топлива.
Двигатели с нераздельными камерами сгорания получили большее распространение. Такие моторы чаще называют двигатели с непосредственным впрыском. То есть на них топливо впрыскивается непосредственно в цилиндр в надпоршневое пространство. Камера сгорания может быть выполнена в днище поршня, в полости ГБЦ или частично там и там. По геометрической форме камеры сгорания могут быть разные. В некоторой степени это зависит от формы факела распыла топлива форсункой. Некоторые формы камеры сгорания способствуют образованию завихрений внутри цилиндра, что улучшает сгорание топлива.

Двигатели с непосредственным впрыском обладают рядом преимуществ по отношению к моторам с раздельными камерами сгорания. Самый главный показатель – это экономичность. Нераздельная камера сгорания имеет компактную форму, поэтому обладает малыми тепловыми потерями при работе двигателя. Это позволяет мотору быстрее выходить на рабочий тепловой режим и соответственно меньше тратить топлива. При нераздельной камере сгорания уменьшается высота ГБЦ и сложность её изготовления. Одним из минусов таких моторов является высокие ударные нагрузки, которые действуют на КШМ.

При использовании в форсунках распылителей с несколькими отверстиями малого диаметра удалось обеспечить более плавное горение топлива. Что послужило снижению ударных нагрузок, действующих на КШМ. Но производство таких форсунок довольно трудоемко и предъявляет к себе высокую точность изготовления, что сказывается на их стоимости. Тем не менее, именно моторы с непосредственным впрыском получили большое распространение в современном автомобилестроении. Такие моторы постоянно модернизируются и получают новые технологии, в частности по повышению прочности материалов КШМ.

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Вернутся к началу страницы

Когда менять: определяем состояние ТФ

Современные реалии не заставляют нас досконально разбираться в устройстве автомобиля. Сейчас на каждом шагу шиномонтажные мастерские и СТО

При этом важно понимать вероятные признаки поломки таких ключевых деталей, как топливный фильтр

Производитель говорит, что рекомендуемый срок службы данного элемента находится в промежутке от 15 до 40 тыс. км пробега. Период указан в интервале, поскольку его длина напрямую зависит от ряда факторов внешнего и внутреннего влияния. Ключевые из них – это качество топлива и его химический состав. Как только фильтр перестанет улавливать мусор и мелкие частицы, в работе автомобиля начнут происходить следующие изменения: пониженная тяга двигателя, нарушение в работе трансмиссии, отказ работы мотора на определенных оборотах и пр.

Дизельные форсунки, которые установлены на большинстве моделей Ford Transit, должны использовать исключительно качественное топливо. Система заточена под очищенную солярку первого сорта. Только при соблюдении этого условия получится обеспечить автомобилю длительный период эксплуатации.

Двигатель ⇒ Симптомы основных неисправностей дизелей

Сообщение gercon » 12 дек 2008, 14:49

Запуск двигателя затруднен Износ нагнетательных элементов насоса высокого давления. Неправильный угол опережения подачи топлива в двигателе. Износ распылителей, вызывающий плохое распыление топлива. Слишком низкое давление впрыска. Нехватка топлива перед насосом высокого давления из-за попадания воздуха в систему подачи топлива. Неисправности подкачивающего топливного насоса. Слишком малая доза топлива при запуске, вызванная неправильной работой регулятора. Загустение топлива зимой. Неисправны свечи накаливания.

Снижение мощности двигателя Износ прецизионных элементов топливного насоса высокого давления или регулятора. Неправильная регулировка насоса или всережимного регулятора. Неправильный угол опережения впрыска. Износ или повреждение распылителей. Чрезмерное снижение давления впрыска. Недостаточное количество топлива, подаваемого системой нагнетания, из-за засорения топливного фильтра, недостаточной производительности подкачивающего топливного насоса или попадания воздуха в топливную систему.

Повышенный расход топлива Неверный угол опережения впрыска. Износ нагнетательных элементов насоса высокого давления. Неправильная регулировка насоса высокого давления. Износ или повреждение распылителей. Слишком большое снижение давления впрыска. Загрязнен воздушный фильтр. Утечка топлива. Недостаточная компрессия.

Черный дымный выхлоп Плохое смесеобразование в камере сгорания из-за нагара или неплотного закрытия клапанов. Поздний впрыск топлива. Плохое распыление топлива форсунками. Неверные зазоры в клапанах. Недостаточная компрессия.

Серый или белый дымный выхлоп Неверное опережение впрыска. Недостаточная компрессия. Пробита прокладка головки блока. Переохлаждение двигателя.

Жесткая работа двигателя Слишком ранний впрыск топлива. Большая разница между дозами топлива, впрыскиваемого в разные цилиндры двигателя. Неправильная работа некоторых форсунок. Недостаточная компрессия.

Перегрев двигателя Неправильный угол опережения впрыска. Плохое распыление топлива форсунками (струя вместо «факела»).

Не развивается полная мощность двигателя Короткий ход у педали акселератора, неправильно отрегулирована тяга педали акселератора. Загрязнен воздушный фильтр. Воздух в системе питания. Повреждены топливопроводы. Неисправны крепления распылителей (форсунок). Распылители неисправны. Сбит угол опережения впрыска топлива. Неисправен топливный насос высокого давления.

Повышенный расход топлива Негермётична система питания. Забит топливопровод слива (от насоса к топливному баку). Высокие обороты холостого хода или же сбито опережение впрыска. Плохо работает двигатель. Неисправны распылители, неисправны форсунки. Неисправен топливный насос высокого давления.

Повышенный шум двигателя Загрязнения в системе питания, вследствие чего не работают распылители. Уплотнительные шайбы под распылителями отсутствуют или плохо установлены, распылитель слишком сильно (слишком слабо) завернут в головку цилиндров. Воздух в системе питания.

Неравномерная работа двигателя на холостом ходу Неправильно установлены обороты холостого хода. Затруднен ход педали акселератора. Ослаб топливопровод подачи топлива между топливным насосом высокого давления и топливным фильтром. Повреждена опорная пластина насоса высокого давления. Неисправности в подаче топлива. Неисправны распылители, неисправны форсунки. Неправильное опережение впрыска.

Колебания частоты оборотов коленчатого вала Износ регулятора оборотов. Разрегулирование или износ системы впрыска. Чрезмерное сопротивление перемещению элементов в системе регулирования. Попадание воздуха в топливную систему. Избыточное давление газов в картере.

Внезапная остановка двигателя Смещение угла опережения нагнетания (нарушение соединения насоса с приводом). Засорение топливного фильтра и нехватка топлива, подаваемого в насос. Отсутствие подачи топлива, вызванное повреждением топливного насоса высокого давления или подкачивающего насоса. Повреждение трубопровода впрыска. Износ и перекос поршня-разделителя, ротора или поршней насоса высокого давления.

Часто выходят из строя калильные свечи Неисправны форсунки в соответствующих цилиндрах.

Невозможно заглушить двигатель Неисправен запорный электромагнитный клапан.

Повышается уровень моторного масла в картере Течь через уплотнитель цепного или шестеренчатого привода насоса высокого давления.

Слабое торможение двигателем Засорены сливные топливопроводы. Неверно установлены ускоренные обороты холостого хода.

Чистка форсунок дизеля

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики

В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

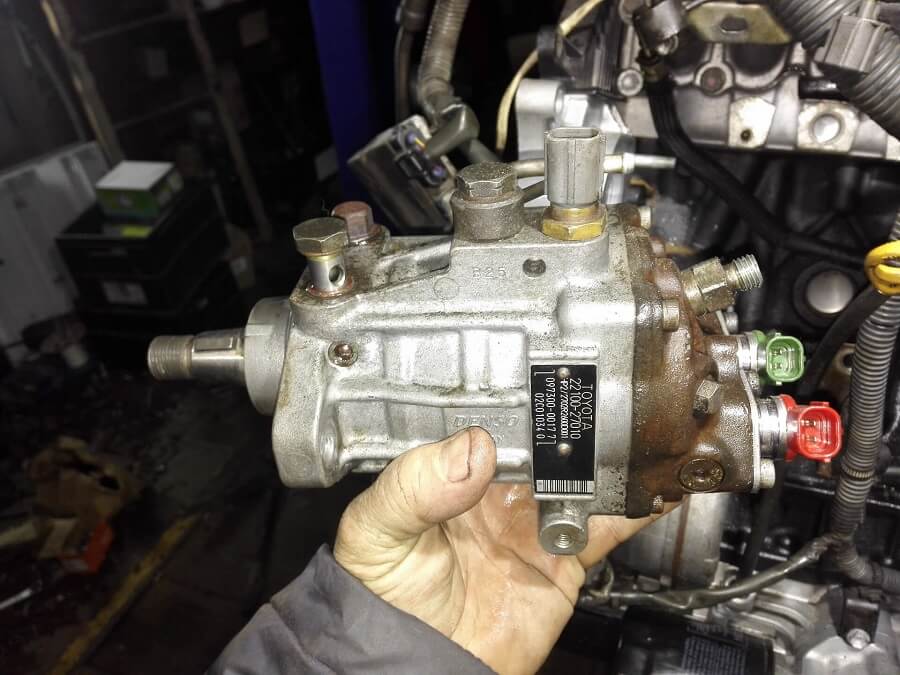

Топливный насос высокого давления дизельного двигателя

Чтобы двигатель внутреннего сгорания вырабатывал высокую мощность, заявленную в технических характеристиках, необходимо обеспечить максимально полное сгорание топлива в рабочих цилиндрах. Основная задача насоса ТНВД – качественная подача дизтоплива в камеры сгорания. Данный прибор обеспечивает следующие условия поступление горючего:

  • в нужный момент;
  • в необходимом количестве;
  • при заданном давлении (не ниже 150 Мпа).

Момент подачи порции солярки и ее объем рассчитываются, в соответствии с частотой вращения коленвала мотора. Данные параметры остаются стабильными, не зависят от условий эксплуатации и степени загруженности силового агрегата.

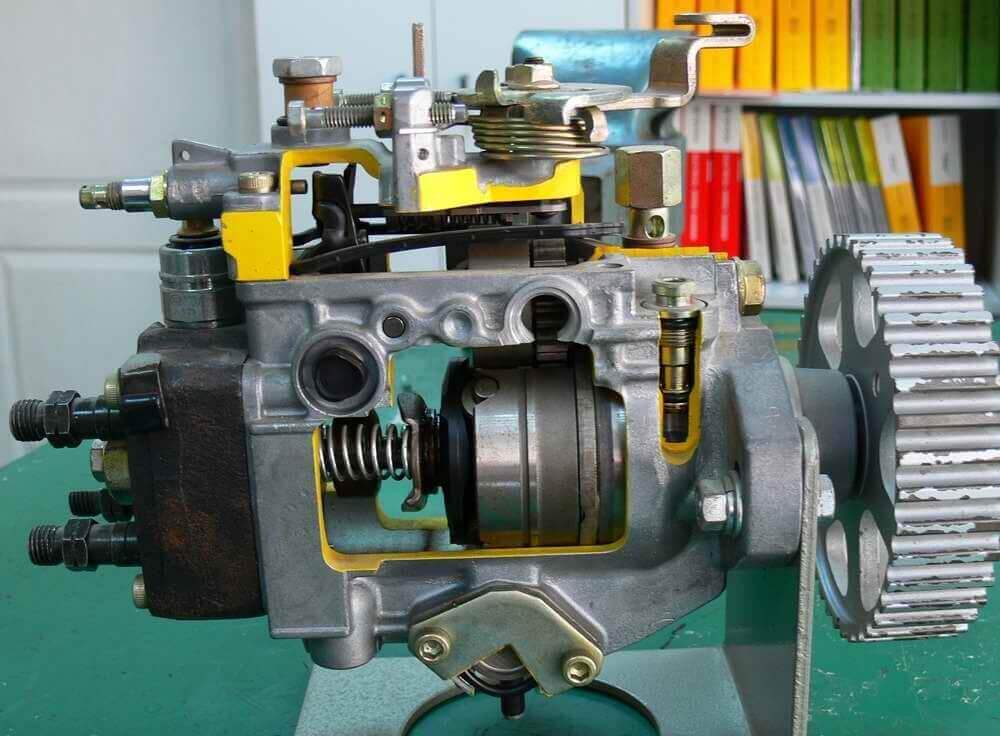

Устройство топливного насоса высокого давления дизельного двигателя:

  1. Регулятор режимов.
  2. Штуцер дренажный.
  3. Клапаны.
  4. Плунжерная пара с приводным механизмом.
  5. Подкачивающий элемент.
  6. Механизм регулировки угла опережения впрыска.

Техническое обслуживание систем питания дизельных двигателей

Предыдущая117118119120121122123124125126127128129130131132Следующая

Техническое обслуживание системы питания дизельных двигателей заключается в проверке исправности приборов, обнаружении и устранении неисправностей, заправке топливом, сливе отстоя из топливных баков и фильтров, замене в них фильтрующих элементов, удалении воздуха из системы, проверке действий привода управления и угла опережения подачи топлива, регулировке минимальной частоты вращения коленчатого вала двигателя на холостом ходу.

При ЕТО сливается отстой из топливных фильтров, машина заправляется топливом, проверяется уровень масла в топливном насосе высокого давления и регуляторе частоты вращения коленчатого вала (для двигателей без централизованной смазки ТНВД).

При ТО-1 выполняются работы, предусмотренные ЕТО, а также сливается отстой из топливных баков, проверяется состояние фильтрующих элементов фильтров грубой н тонкой очистки, действие пусковых устройств, механизма останова, при необходимости регулируется частота вращения коленчатого вала двигателя на холостом ходу.

При ТО-2 дополнительно к перечисленным работам промывается воздушный фильтр, заменяются фильтрующие элементы фильтров грубой и тонкой очистки, проверяется герметичность системы, циркуляция и давление топлива в системе, момент подачи топлива в цилиндры. При необходимости снимаются форсунки, проверяются и регулируются на стенде.

При СО промываются топливные баки и фильтры топливоприемников в баках, заменяется топливо на сорт, соответствующий периоду эксплуатации. При необходимости снимаются и проверяются на стендах: топливный насос высокого давления на начало, величину и равномерность подачи топлива отдельными секциями; топливоподкачивающий насос на величину подачи и создаваемое им давление.

Характерными неисправностями системы питания дизельного двигателя являются: затрудненный пуск, неравномерная работа, дымление, снижение мощности дизеля.

Затрудненный пуск возможен из-за недостаточной подачи топлива в цилиндры. Причинами недостаточной подачи топлива могут быть: наличие воздуха в системе питания, засорение фильтров, неисправность топливоподкачивающего насоса, снижение давления впрыска в результате износа плунжерных пар насоса высокого давления, ухудшение распыливания топлива при закоксовывании или износе сопловых отверстий распылителей форсунок.

Перебои в работе двигателя возможны в результате неравномерной подачи топлива секциями топливного насоса высокого давления, износа деталей форсунок.

Дымление (черный выхлоп) является результатом неполного сгорания вследствие преждевременной, поздней или слишком большой подачи топлива секциями насоса высокого давления, увеличения или закоксовывания сопловых отверстий форсунок.

Снижение мощности может произойти из-за засорения воздушного фильтра, нарушения регулировки угла опережения впрыска топлива, неисправностей насоса высокого давления или форсунок.

Герметичность системы питания проверяется при каждом обслуживании машины.

Негерметичность топливопроводов, работающих под давлением, обнаруживается по течи топлива при осмотре мест соединений во время работы двигателя на холостом ходу.

Негерметичность топливопроводов, работающих под разряжением (до топливоподкачивающего насоса), определяется по выделению пузырьков воздуха из-под ослабленной контрольной пробки на крышке фильтра тонкой очистки при работе двигателя минимальной частотой вращения на холостом ходу. В случае невозможности пустить двигатель место негерметичного соединения можно определить с помощью ручного топливоподкачивающего насоса.

На двигателе КамАЗ-740 проверяют совмещение меток на корпусе автоматической муфты опережения впрыска и корпусе топливного насоса в момент, когда фиксатор на картере маховика под действием пружины войдет в отверстие на маховике.

Минимальную частоту вращения на холостом ходу регулируют на прогретом двигателе с помощью регулировочного болта минимальной частоты вращения и винта буферной пружины, установленной на корпусе регулятора насоса высокого давления.

Предыдущая117118119120121122123124125126127128129130131132Следующая

Дата добавления: 2016-09-26; просмотров: 7494; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Неисправность системы впрыска

Неполадки инжектора являются одними из наиболее распространенных неисправностей в дизельных двигателях. И в этом нет ничего удивительного, поскольку компоненты этой системы подвергаются значительным нагрузкам. Особенно это касается форсунок, основная задача которых – подача топлива в камеру сгорания.

Во время работы двигателя на каждый оборот коленчатого вала они выполняют несколько операций, достигая очень высокого давления впрыска, которое составляет 1600-2000 бар. Немаловажным также является тот факт, что для правильной работы двигателя они должны работать с высокой точностью. При этом они чувствительны к качеству топлива, на них легко оседают различного рода загрязнения, которые могут привести к поломке.

Дополнительно со временем на распылителях образуется осадок, который вместе с грязью может привести к полному засорению форсунок, что и приводит к их отказу. Поэтому основным методом предотвращения неисправностей форсунок является систематическая чистка инжектора с интервалом в 20 000 километров или перед каждой заменой масла.

Признаки неисправности форсунок

Наиболее распространенными симптомами, указывающими, что форсунки могут работать неправильно, являются:

  1. Проблемы с запуском автомобиля, особенно при низких температурах.
  2. Черный дым, выходящий из выхлопной трубы (дым может быть также и белым, если распылитель “закусывает”).

  1. Неравномерная работа двигателя.
  2. Падение мощности.
  3. Более высокий расход топлива.
  4. Перегрев двигателя.

Для того чтобы избежать этих проблем, следуйте следующим рекомендациям:

  • Используйте только качественное горючее.
  • Проходите регулярное техническое обслуживание.
  • Вовремя меняйте запчасти, которые прошли свой ресурс. Не стоит ждать, пока они выйдут из строя.

Диагностика дизельного двигателя автомобиля: тонкости и нюансы

Дизельный двигатель является достаточно надежным и проверенным временем типом ДВС. Однако, как и любой другой сложный механизм, дизели также имеют ряд определенных проблем. Как правило, большинство распространенных неполадок связаны не с самим мотором, а с его топливной системой.

Также хорошо известно, что дизельный агрегат является более выносливым и «ходит» дольше бензиновых аналогов до капитального ремонта. При этом на ресурс дизельного двигателя сильно влияет именно топливоподающая аппаратура, которая определяет качество его работы и общий срок службы.

Далее мы поговорим о том, для чего нужна и что показывает диагностика дизельного двигателя, как часто и в каких случаях ее проводить, а также почему регулярная диагностика топливной системы дизельных двигателей позволяет значительно продлить жизнь такому мотору.

Читайте в этой статье

Устройство топливной системы дизельного автомобиля

Ремонт топливной аппаратуры дизельных двигателей — это сложная процедура, которую может провести далеко не каждый автослесарь. Почему так происходит и в чем отличия от ремонта бензиновых двигателей, давайте попробуем разобраться.

Получить лучшее представление о топливной системе можно, ознакомившись с ее устройством. Участок низкого давления включает в себя бензобак, насосы, фильтр тонкой очистки, фильтр-сепаратор, подогреватель и топливные магистрали. Эта система предназначена для того, чтобы очистить топливо, при необходимости довести его до необходимой температуры и доставить в отдел высокого давления. Самым главным элементом этого отдела является топливный насос высокого давления, также в этот участок входят форсунки, ограничитель и датчики.

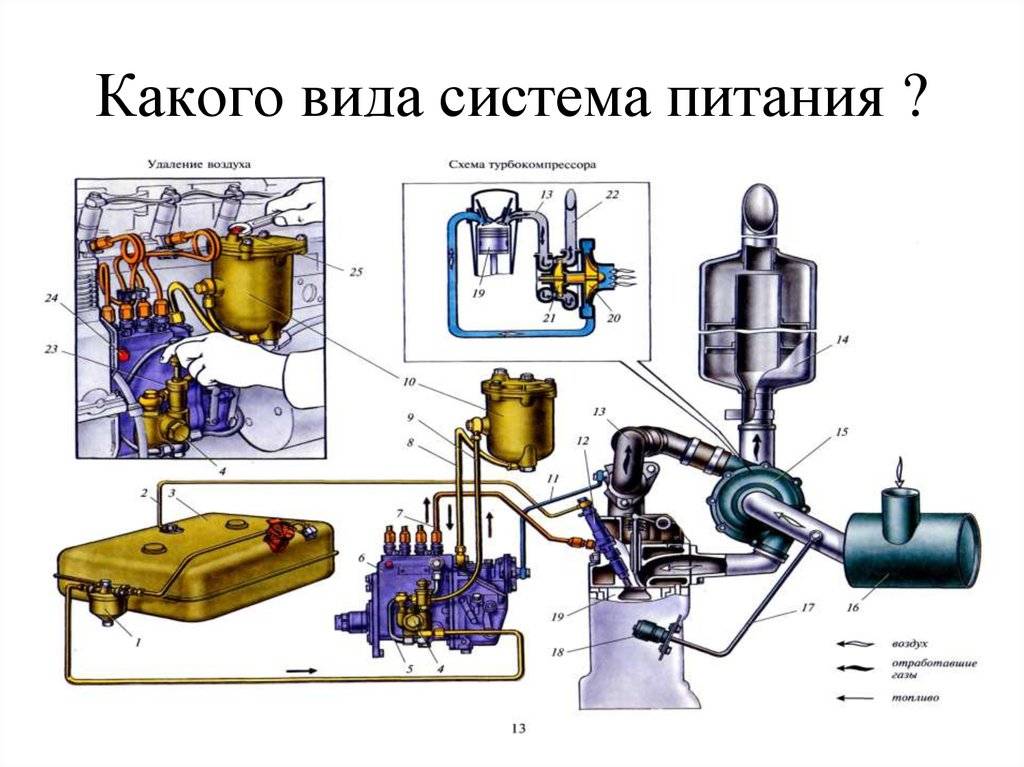

Топливная система дизельных двигателей

Когда необходима регулировка ТНВД дизельного двигателя

Как мы уже говорили, топливный насос высокого давления является важной составляющей, которая отвечает за подачу топлива в цилиндры дизельного двигателя. Если сбились углы впрыска, то мотор начинает дымить

Это достаточно опасное явление, поскольку солярка сгорает не полностью, и продукты сгорания попадают в масляные каналы, забивая их, и оседают на деталях, образуя налет. Как следствие, при неправильной регулировке ТНВД двигателя возрастает расход топлива и уменьшается компрессия.

Гораздо большую опасность представляют детонационные вибрации двигателя. Этот сбой регулировки ТНВД дизельного двигателя можно распознать по характерным звукам, напоминающим металлический стук. Биение деталей разрушает мотор, что может вылиться в простой машины и долговременный и затратный ремонт. Чтобы этого избежать, сразу же выполните регулировку ТНВД своими руками. Продолжать эксплуатировать машину (будь то КамАЗ, МТЗ или другая спецтехника), игнорируя стук, очень опасно.

Важную роль в исправности системы подачи дизельного топлива играет плановая проверка ТНВД. Ее выполняют согласно рекомендациям производителя. Например, проверку регулировки ТНВД на МТЗ своими руками советуют проводить каждые 960 моточасов. Аналогичные интервалы проверки рекомендуются и производителями двигателей ЯМЗ 236, 238, 238Д. Уточнить, с какой периодичностью нужна регулировка ТНВД дизельного мотора, можно в руководстве по эксплуатации конкретной модели спецтехники.

При плановом обслуживании проверяются следующие моменты:

  • степень износа деталей плунжерных пар;
  • плотность прилегания нагнетательного клапана секции в топливопроводе, который идет к распылителю;
  • следы подтекания топлива (сопровождаются черным дымом и повышенным расходом дизеля);
  • падение уровня в заполненной соляркой соединительной полости штуцера при переходе плунжера от подачи топлива к всасыванию в подплунжерную полость;
  • износ клапанов подкачивающего насоса;
  • подсос воздуха в топливную систему в случае нарушения ее целостности и герметичности.

Провести регулировку ТНВД на двигателе CD 17, Мерседес 601, Д-240, Д-260 (Моторпал) и других нужно в следующих ситуациях:

  • Если при плановом осмотре выявились какие-либо проблемы, перечисленные выше.
  • После замены газораспределительного ремня.
  • Если топливный насос высокого давления снимался для каких-либо работ.
  • Если проводились любые работы по ремонту или замене деталей, которые повлияли на углы впрыска.

Несколько слов о системе «КоммонРэйл»

Говоря о топливной системе современных дизельных двигателей, нельзя не упомянуть такую её модификацию, как «Аккумуляторная топливная система CommonRail» («Общая рамка», или «Общая магистраль» в переводе с английского). Она проявляет очень хорошие показатели экономичности и эффективности, и вполне заслуженно завоёвывает всё большую популярность. В первую очередь – на дизельных двигателях коммерческого автотранспорта, разумеется.

В ней также используется ТНВД, подающий горючее в напорную магистраль, которая играет роль аккумулятора давления. Электронный блок управления регулирует производительность насоса, для поддержания необходимого давления в магистрали по мере расхода топлива.

В «КоммонРэйл» управляемые электроникой электрогидравлические форсунки с электромагнитным или пьезоэлектрическим приводом управляющих клапанов впрыскивают выверенные дозы дизельного топлива под высоким давлением в рабочие полости цилиндров.

Компьютерная система управления подачей горючего позволяет впрыскивать его в камеры сгорания цилиндров максимально точно дозированными дозами. Сначала впрыскивается микроскопическая, всего лишь в районе миллиграмма, порция, которая своим сгоранием накаляет температуру в камере, а за ней следует основной «заряд». Как результат – дизельные двигатели, оснащённые системой «КоммонРэйл», показывают лучшую экономичность (до 20 процентов). Доля новых дизельных двигателей, оснащённых системой «CommonRail», год от года неуклонно растёт.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.
